三、防爆工业电视监控设备
DS-8000HE-S型嵌入式数字硬盘录像机
产品简介

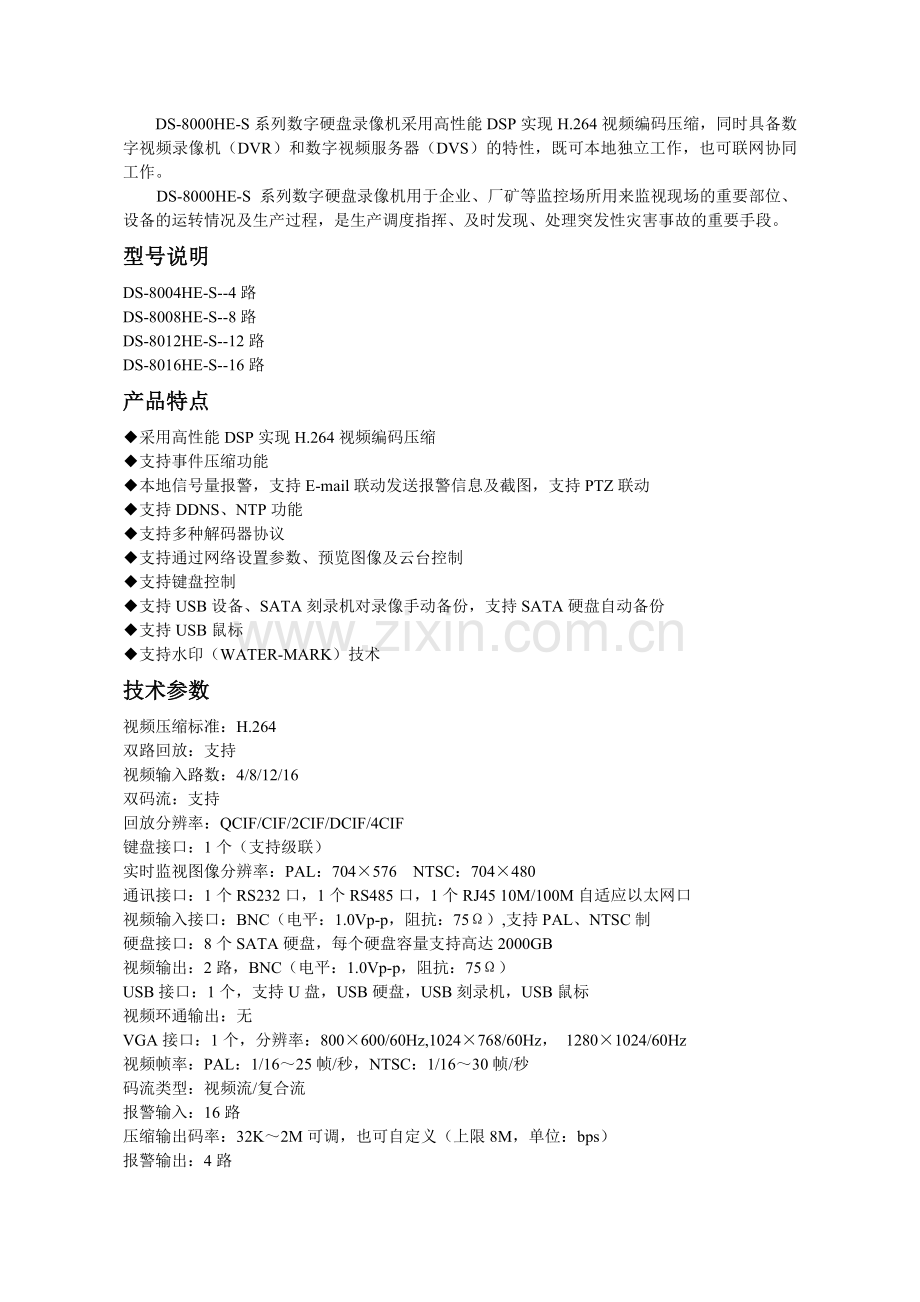

DS-8000HE-S系列数字硬盘录像机采用高性能DSP实现H.264视频编码压缩，同时具备数字视频录像机（DVR）和数字视频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作。
DS-8000HE-S 系列数字硬盘录像机用于企业、厂矿等监控场所用来监视现场的重要部位、设备的运转情况及生产过程，是生产调度指挥、及时发现、处理突发性灾害事故的重要手段。
型号说明
DS-8004HE-S--4路
DS-8008HE-S--8路
DS-8012HE-S--12路
DS-8016HE-S--16路
产品特点
◆采用高性能DSP实现H.264视频编码压缩
◆支持事件压缩功能
◆本地信号量报警，支持E-mail联动发送报警信息及截图，支持PTZ联动
◆支持DDNS、NTP功能
◆支持多种解码器协议
◆支持通过网络设置参数、预览图像及云台控制
◆支持键盘控制
◆支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份
◆支持USB鼠标
◆支持水印（WATER-MARK）技术
技术参数
视频压缩标准：H.264
双路回放：支持
视频输入路数：4/8/12/16
双码流：支持
回放分辨率：QCIF/CIF/2CIF/DCIF/4CIF
键盘接口：1个（支持级联）
实时监视图像分辨率：PAL：704×576 NTSC：704×480
通讯接口：1个RS232口，1个RS485口，1个RJ45 10M/100M自适应以太网口
视频输入接口：BNC（电平：1.0Vp-p，阻抗：75Ω）,支持PAL、NTSC制
硬盘接口：8个SATA硬盘，每个硬盘容量支持高达2000GB
视频输出：2路，BNC（电平：1.0Vp-p，阻抗：75Ω）
USB接口：1个，支持U盘，USB硬盘，USB刻录机，USB鼠标
视频环通输出：无
VGA接口：1个，分辨率：800×600/60Hz,1024×768/60Hz， 1280×1024/60Hz
视频帧率：PAL：1/16～25帧/秒，NTSC：1/16～30帧/秒
码流类型：视频流/复合流
报警输入：16路
压缩输出码率：32K～2M可调，也可自定义（上限8M，单位：bps）
报警输出：4路
电 源：AC220V，50Hz
音频输入路数：4/8/12/16
功 耗：≤70W（不含硬盘）
音频输入接口：BNC（电平：2Vp-p，阻抗：1kΩ）
工作温度：-10℃～＋55℃
音频输出：2路，BNC（线性电平，阻抗：600Ω）
工作湿度：10％～90％
音频压缩标准：OggVorbis
机 箱：19英寸标准机箱
音频压缩码率：16Kbps
外形尺寸：90mm(高)×441mm(宽)×470mm(长)
语音对讲输入：1路，BNC（电平：2Vp-p，阻抗：1kΩ）
重 量：≤8kg（不含硬盘）

IDRS-6000S型PC式数字硬盘录像机
产品简介
IDRS-6000S系列数字硬盘录像机采用H.264硬件压缩技术，最多可连接48路摄像机输入、48路音频输入、16路传感器输入、16路报警输出（选配报警解码器），集实时监视、录像、视频动态感知、报警联动、数字矩阵、画面分组显示、云镜控制、回放检索、图像打印、备份、IE浏览和网络分控等功能于一体。
IDRS-6000S系列数字硬盘录像机适用于企业、厂矿、小区、酒店、写字楼、银行、邮政等监控场所。
型号说明
IDRS-6016S-HC--16路 IDRS-6024S-HC--24路
IDRS-6032S-HC--32路 IDRS-6048S-HC--48路
产品特点
◆灵活的分组显示功能 ─ 主机具有分组显示功能，可以定义多个显示群组，每个显示群组以任意定义不同画面组合及分割方式，用户通过组群切换，可以快速浏览到重要关联画面，提高画面监看效果。
◆经济实用的数字矩阵功能 ─ 通过给主机添加硬件解码卡，可以直接硬件解码输出到模拟电视墙，模拟输出支持画面分割输出、分组切换等功能。
◆报警发送电子邮件功能 ─ 发生报警时可以通过网络向指定的电子邮箱自动发送报警相关录像通道的自动抓拍图片。
◆大路数高清录像功能 ─ 单机最多支持48路CIF、DCIF分辨率全实时或D1半实时（12帧/秒左右）录像；最多可以实现单机24路D1分辨率全实时录像。
◆先进的智能检索功能 ─ 用户可以根据自己需要，在录像屏幕中任意选定的一个范围，系统将自动寻找选定范围内的有活动的录像。
◆方便快捷的按时间条检索功能 ─ 录像检索采用时间条方式，在一天中什么时候有录像资料，什么时候没有录像资料一目了然。
◆完善的IE浏览功能 ─ 通过IE不光可以监视和控制云台，还可以进行远程检索和本地手动录像。
◆具有功能完备的客户端软件 ─ 网络客户端具有与主控端同样强大的功能，除了监视、录像、回放（客户端本地回放和远程回放）、控制云台、语音对讲等基本功能外，还具备接收主机端的报警、进行远程 设置等功能。
◆客户端Web转发功能─ 客户端软件自带Web转发功能，其他临时用户利用IE浏览器访问某个开启的客户端就可以实现多级远程监控。
◆录像剪辑功能 ─ 用户可以对录像资料进行剪辑和多段合成，方便存储。
◆严密的多级用户管理权限 ─ 可以给不同级别的用户赋予不同的操作使用权限，便于管理。
◆独特的电子地图功能 ─ 当传感器被触发后或移动监测报警时，电子地图会自动弹出，并显示报警位置。
系统配置
◆IDRS-6004S-HC\6008S-HC\6012S-HC\6016S-HC
主板：DVR 专用主板 P5-865G/AL（Intel 865芯片组，支持Intel Pentium 4 LGA 775 处理器；5条PCI插槽；2个IDE插槽；2个SATA接口；2个COM口）
C P U：P4-3.0G
显卡：板载Extreme Graphic 2图形显示芯片
内存：金士顿 512M（DDR）
电源：工控电源300W
网卡：板载10/100M以太网卡
◆ IDRS-6016S-HC\6024S-HC\6032S-HC\6048S-HC
主板：DVR 专用主板 P5-865G/AL（Intel 865芯片组，支持Intel Pentium 4 LGA 775 处理器；5条PCI插槽；2个IDE插槽；2个SATA接口；2个COM口）
C P U：P4-3.0G
显卡：七彩虹9550
内存：金士顿 512M（DDR）
电源：工控电源300W
网卡：板载10/100M以太网卡
◆ IDRS-6016S-HD\6020S-HD\6024S-HD(采用工控配置)
主板：华北工控868AE
底板：15P12
C P U：2.8G
显示卡：采用ATI RADEON 7000图形控制器，板载64MB独立显存
内存：1G-DDR
电源：华北工控300W（4U机箱）\华北工控360W（5U机箱）
技术参数
系 统
操作系统：Windows 2000
语言：简体中文、繁体中文、英文
界面：图形化菜单操作界面
视 频
图像压缩格式：H.264
输入数量：最大48路
制式：PAL/NTSC
输入接口：BNC
显 示
显示接口：VGA，分辨率1024×768
速度：全实时 每路25帧/秒（PAL）或30帧/秒(NTSC)
预览清晰度：1024×768
画面分割方式：1、4、9、13、20、25、28、33、36、40、49
轮循显示功能：单画面或多画面轮循切换，切换时间间隔可设置
分组显示：分组数量 1～16；组画面分割模式：1、4、9、13、20、25、28、33、36、40、49
图像颜色调整：亮度、对比度、饱和度、色调
图像叠加：叠加字符、日期、水印
画面隐藏：局部画面隐藏、整幅画面隐藏
录 像
速度：每路全实时，1～30帧/秒可调
分辨率：704×576、528×384、352×288
画质等级：最好（350～500M/H）、较好（250～350M/H）、一般（100～250M/H）、 较差（50～150M/H）、最差（40～80M/H）
资料保存时间：指定天数（1～120天）或录满自动更新
录像模式：音视频/视频
录像种类：连续录像、移动报警录像、传感器报警录像、移动或传感录像、不录像 、手动录像、所有通道紧急录像30秒、报警预录像和延时录像
回放检索
分辨率：同录像分辨率
窗口尺寸：800×600、1024×768
检索方式：按照日期、摄像机名称、录像方式、时间条、指定区域等方式检索
同时回放数量：单路回放、4路回放、9路回放、16路回放，同步、非同步
速度：正常播放、1～4倍快放、1～4倍慢放、单帧播放、画面冻结、跳至指定时间播放
播放控制：播放、暂停、停止、前一帧、后一帧、前一分钟、后一分钟
其它：局部电子放大、指定区域智能检索、抓图
数字矩阵
输出接口：BNC
矩阵分组：1～16
输出视频分割模式：1、2、4、9、13、16
自动切换间隔：3～30秒
音 频
输入数量：最大48路
接口：BNC
音频输入方式：线路输入
报 警
最大输入数量：16路常开/常闭
最大输出数量：16路常开/常闭
报警输出控制：手动控制、报警输入联动控制
报警声音：蜂鸣器、定制WAV文件、警号、闪灯等
其它：报警时可以把自动抓拍的图片发送到指定电子邮箱，可以弹出电子地图，显示报警位置
云台控制
普通云台：云台：上、下、左、右、自动，镜头：远近、聚焦、光圈
高速球：上、下、左、右转动，镜头远近、聚焦、光圈、变速、设置和调用预置位，巡航、自动
扫描，报警联动预置位等
辅助开关：灯光和雨刷
网 络
接口：1个RJ45 10M/100M自适应以太网口
客户端(C/S)：显示窗口数量：最大25(1、4、9、16、25)；远程实时监看、录像、远程回放、本地回放、遥控云台镜头、接收报警、远程控制报警输出、远程设置、分组切换、查看主机日志、客户端WEB转发等
IE浏览（B/S）：监视、云台、镜头控制、远程检索和本地手动录像
电子地图：更换地图、增加传感器、增加摄像机、删除所有
语音对讲：客户端可以和主机进行语音对讲
日志管理：操作日志、系统提示信息、报警日志、工作记录
备份及转存：录像剪辑、多段合成、抓拍、储存、放大和打印，生成BMP图片、硬盘、DVD、
DAT，软盘、USB，通过专用软件可异地播放
权限管理与系统保护：多级用户权限管理具有键盘锁定和界面锁定功能，防止非法人员随意操作水印(Water Mark Proof)防伪功能，保证图像不被篡改
电 源：AC220V
工作温度：-10℃～+55℃
工作湿度：10%～90%
外形尺寸：19英寸标准机箱（505mm×441mm×178mm）

CHY-6QS-C型防爆监控全方位摄像机
产品简介
CHY-6QS-C 型防爆监控全方位摄像机是将防爆摄像机（护罩）、防爆电动云台、防爆解码器集成为一体的高端防爆监控终端设备。
本产品防爆型式为隔爆型、粉尘防爆型。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆采用电机驱动蜗杆、蜗轮传动方式，工作稳定可靠
◆水平360度连续旋转，俯仰±90度旋转，监视范围大，无盲区
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆雨刷功能
◆预置位功能
◆低温自动加热功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6/DIP A20 TA，T6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：50W
水平转速：12°/S
垂直转速：12°/S
水平旋转角度：360°连续旋转
垂直旋转角度：±90°
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
预置位精度：≤0.2°
出线口尺寸：G3/4 " (1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
可燃性粉尘环境
CHY-6JQS-C型防爆监控全方位摄像机
产品简介
CHY-6JQS-C 型防爆监控全方位摄像机是防爆工业电视监控系统的终端监控设备。本产品防爆型式为隔爆型。
本产品是将防爆摄像机、防爆电动云台、防爆解码器集成为一体，实现旋转、摄像机变焦、变倍功能的小型防爆监控终端。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆采用电机驱动蜗杆、蜗轮传动方式，工作稳定可靠
◆水平0～355度旋转，俯仰±90度旋转，监视范围大
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆雨刷功能
◆预置位功能
◆低温自动加热功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：50W
水平转速：12°/S
垂直转速：12°/S
水平旋转角度：0～355°
垂直旋转角度：±90°
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
出线口尺寸：G3/4" (1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
CHY-6HQS-C型防爆监控全方位摄像机
产品简介
CHY-6HQS-C 型防爆监控全方位摄像机是将防爆摄像机（护罩）、防爆电动云台、防爆红外灯、防爆解码器集成为一体的高端防爆监控终端设备。本产品防爆型式为隔爆型、粉尘防爆型。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆采用电机驱动蜗杆、蜗轮传动方式，工作稳定可靠
◆水平360度连续旋转，俯仰±90度旋转，监视范围大，无盲区
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆雨刷功能
◆低温自动加热功能
◆夜视功能
◆预置位功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6/DIP A20 TA，T6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：70W
水平转速：12°/S
垂直转速：12°/S
水平旋转角度：360°连续旋转
垂直旋转角度：±90°
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
预置位精度：≤0.2°
光源形式 ：激光
投射距离：0~150 米可选
投射角度： 2°~15°，根据投射距离
控制方式：自动光控
出线口尺寸：G3/4" (1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
可燃性粉尘环境

CHY-6BQS-C型防爆监控全方位摄像机
产品简介
CHY-6BQS-C 型防爆监控全方位摄像机是将防爆摄像机（护罩）、防爆电动云台、防爆红外灯、防爆解码器集成为一体的高端防爆监控终端设备。本产品防爆型式为隔爆型、粉尘防爆型。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆采用电机驱动蜗杆、蜗轮传动方式，工作稳定可靠
◆水平360度连续旋转，俯仰±90度旋转，监视范围大，无盲区
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆雨刷功能
◆低温自动加热功能
◆夜视功能
◆预置位功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6/DIP A20 TA，T6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：70W
水平转速：12°/S
垂直转速：12°/S
水平旋转角度：360°连续旋转
垂直旋转角度：±90°
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
预置位精度：≤0.2°
光源形式 ：红外LED /激光可选
投射距离：LED 方式 约100 米
激光方式 100~300 米可选
投射角度：红外LED 8°/激光照明器 2°~15°，根据投射距离
出线口尺寸：G3/4"(1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
可燃性粉尘环境
CHY-6JHQS-C型防爆监控全方位摄像机
产品简介
CHY-6JHQS-C 型防爆监控全方位摄像机是将防爆摄像机（护罩）、防爆电动云台、防爆红外灯、防爆解码器集成为一体的高端防爆监控终端设备。本产品防爆型式为隔爆型。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆采用电机驱动蜗杆、蜗轮传动方式，工作稳定可靠
◆水平0～355度旋转，俯仰±90度旋转，监视范围大
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆雨刷功能
◆低温自动加热功能
◆夜视功能
◆预置位功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：70W
水平转速：12°/S
垂直转速：12°/S
水平旋转角度：0～355°
垂直旋转角度：±90°
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
预置位精度：≤0.2°
光源形式 ：激光
投射距离：0~150 米可选
投射角度： 2°~15°，根据投射距离
控制方式：自动光控
出线口尺寸：G3/4"(1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC

CHY-6YS-C型防爆监控全方位摄像机
产品简介
CHY-6YS-C 型防爆监控全方位摄像机是将防爆摄像机（护罩）、防爆电动云台、防爆解码器集成为一体的高端防爆监控终端设备。本产品防爆型式为隔爆型。
产品特点
◆外壳采用硅铝合金铸造加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆采用电机驱动蜗杆、蜗轮传动方式，工作稳定可靠
◆水平0～355度旋转，俯仰±90度旋转，监视范围大
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆雨刷功能
◆低温自动加热功能
◆预置位功能
◆适应低温恶劣环境的能力强

技术参数
防爆标志：ExdⅡCT6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：50W
水平转速：6°/S
垂直转速：6°/S
水平旋转角度：0～355°
垂直旋转角度：±90°
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
预置位精度：≤0.2°
出线口尺寸：M22 ×1.5 (2个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC

CHY-6GSQ-C型防爆高速球
产品简介
CHY-6GSQ-C型防爆高速球是先进的防爆监控终端设备。本产品防爆型式为隔爆型。它综合了传统防爆设备和智能高速球机的优点，使其功能和易用性大幅提高。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆水平360°连续转动，转速高达300°/S
◆俯仰0 ~ 90度旋转，并有自动翻转功能
◆多种扫描模式，丰富实用的功能
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆断电记忆功能
◆低温自动加热功能
◆预置位功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：30W
水平旋转角度：0～360°连续旋转
垂直旋转角度：0° ~ 90°
水平转动速度：0.1°/S ~ 300°/S平滑变速
垂直转动速度：0.1°/S ~ 120°/S平滑变速
速度匹配：转动速度随操作键盘摇杆的幅度和镜头倍率变化自动调节
调用预置位转动速度：300°/S
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量128个
预置位数量：128个
预置位精度：≤0.2°
出线口尺寸：G3/4"(1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC

CHY-6QX型防爆摄像机
产品简介
CHY-6QX型防爆摄像机是防爆工业电视监控系统的终端摄像设备。可选用电动云台、半固定云台、固定支架、基座、立柱、塔架方式安装，本产品防爆型式为隔爆型。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆低温自动加热功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡCT6/DIP A20 TA，T6
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
出线口尺寸：G3/4"(1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
可燃性粉尘环境
CHY-6SX型防爆摄像机
产品简介
CHY-6SX型防爆摄像机是防爆工业电视监控系统的终端摄像设备。与CHY-6YT、CHY-6JM配套使用构成现场动态监控终端。本产品防爆型式为隔爆型。
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB
产品特点
◆外壳采用硅铝合金铸造加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能和防爆性能
◆低温自动加热功能
◆适应低温恶劣环境的能力强
技术参数
防爆标志：ExdⅡBT6
防护等级：IP54
供电电源：AC220V±10% 50Hz±10%
出线口尺寸：M22×1.5 (3个)

CHY-6YT型防爆电动云台
产品简介
CHY-6YT型防爆电动云台是防爆工业电视监控系统中带动摄像机实现监视图像的终端承载设备。与CHY-6SX、CHY-6JM配套使用构成现场动态监控终端。本产品防爆型式为隔爆型。
技术参数
防爆标志：ExdⅡBT6
防护等级：IP54
技术参数
电 压：AC220V ±10% 50Hz
速 度：水平：6°/S 俯仰：4°/S
旋转角度：水平：0～360°
俯仰：±45°
精 度：＜0.2°
负载能力：50kg
出线口尺寸：G3/4"(1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB

CHY-6JM型防爆解码器
产品简介
CHY-6JM型防爆解码器是工业电视监控系统中采用数字编解码技术，配合数字硬盘录像机、矩阵等控制设备来控制防爆电动云台上、下、左、右旋转，防爆摄像机镜头变焦、变倍等动作的现场隔爆型电气设备。
技术参数
防爆标志：ExdⅡBT6
防护等级：IP54
电 源：AC220V ±10% 50Hz
输出电源：DC12V 800mA
镜头控制：变倍（远/近）、变焦（长/短）
云台控制：上、下、左、右
云台电压：AC220V
防 护：通讯多重防护
通讯接口：类型：RS-485
速率：2400/4800/9600bps
通讯协议：Protocol-P，Protocol-D
通讯距离：≤1.2km
出线口尺寸：G3/4"(6个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB

CHY-6GSQ-F型高速球
产品简介
CHY-6GSQ-F型高速球是先进的监控终端设备。本产品为非防爆产品。它综合了传统设备和智能高速球机的优点，使其功能和易用性大幅提高。
产品特点
◆外壳采用冷轧钢板精密加工成型，表面静电喷涂
◆不锈钢紧固件，具有良好的防护性能和防腐性能
◆水平360°连续转动，转速高达300°/S
◆俯仰±90度旋转，并有自动翻转功能
◆多种扫描模式，丰富实用的功能
◆一体化结构设计，便于安装、调试及维护
◆上电自检功能
◆断电记忆功能
◆低温自动加热功能
◆适应低温恶劣环境的能力强
技术参数
防护等级：IP65
供电电源：AC220V±10% 50Hz±10%
总 功 率：30W
水平旋转角度：0～360°连续旋转
垂直旋转角度：0° ~ 90°
水平转动速度：0.1°/S ~ 300°/S平滑变速
垂直转动速度：0.1°/S ~ 120°/S平滑变速
速度匹配：转动速度随操作键盘摇杆的幅度和镜头倍率变化自动调节
调用预置位转动速度：300°/S
通讯接口：RS-485
通讯协议及速率：PELCO-P、4800bps，PELCO-D、2400bps
地址设置：DIP拨码开关，最大容量63个，0为广播地址
预置位数量：128个
预置位精度：≤0.2°
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
安全区

CHY-6SY型防爆拾音器
产品简介
CHY-6SY型防爆拾音器与监控主机连接对现场进行监听和录音，并可通过功率放大器直接将现场声音如实放大直播。广泛应用于需要对声音进行监听的场所。本产品防爆型式为隔爆兼本质安全型。

产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能
◆接收灵敏度高，并可根据现场环境进行调节
◆高档全向电容咪头，噪声极小
◆低噪声高增益放大电路，噪声滤除设计
◆传输距离远
◆AGC 自动声音增益电路使监听面积达150 平方米
技术参数
防爆标志：ExdiaⅡCT6
防护等级：IP65
工作电压：DC 24V
工作电流：12mA
频率范围：200~10kHz
频率响应：2.5dB
输出阻抗：600Ω
监听面积：5m2~150m2
指向特性：全指向性
灵敏度：≥0.15V/upar
不失真输出：≥3V/Vpp
传输距离：400~1000米
安装方式：壁挂和吸顶式
出线口尺寸：G3/4"
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC

CHY-6GD型防爆光端机
产品简介
CHY-6GD型防爆光端机是针对各种不同信号应用要求的场合,采用先进的高速数字电路复接/分接技术,通过高速光电传输平台,将不同的信息流(视频、数据、电话、音频、IP等)进行数字复用/分接处理，在同1芯（或2芯）光纤上传输无失真、高品质的各类组
合信号。本产品防爆型式为隔爆型。
产品特点
◆外壳采用不锈钢精密加工成型
◆不锈钢紧固件，具有良好的防护性能、防腐性能
◆全数字视频无压缩传输技术，可传输高品质的视频图像
◆支持视频无损再生中继
◆支持任何高分辨率的视频信号
◆无模拟光端机的交调干扰
◆兼容PAL、NTSC、SECAM制式
◆SMT表面贴装技术
◆广播级传输品质
◆10Bit数字视频编码
◆先进的自动增益控制功能(AGC)
◆所有视频数据端口均有防雷设计
◆先进的自适应技术，使用时无需进行电气光学调节

技术参数
防爆标志：ExdⅡCT6
防护等级：IP66
供电电源：AC220V±10% 50Hz±10%
总 功 率：30W
视频接口：2-16个(可选)
视频接口型式：BNC
视频输入/输出阻抗：75Ω(非平衡)
视频输入/输出电压典型峰值：1.0V,最大1.5V
视频带宽：8MHz
微分增益：<1%(典型值)
微分相位：<1°(典型值)
信噪比(加权)：>62dB
音频接口：2-16路(可选)
音频输入输出：600Ω（平衡/不平衡）
接口端子：RJ-45
音频输入输出电平：0dBm(典型值)
频率响应：10Hz～20KHz
音频数码位宽：24Bit
光接口：FC
出线口尺寸：G3/4"
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC

CHY-6HW型防爆红外灯
产品特点
◆外壳采用不锈钢精密加工成型
◆防爆型式为隔爆型
◆不锈钢紧固件，具有良好的防护性能、防腐性能
◆高品质红外发光二极管，光流量大，使用寿命长
◆光控自动开关
◆投射窗采用特殊的钢化平板玻璃制作
技术参数
防爆标志：ExdⅡCT6
防护等级：IP65
工作电压：AC 220V/AC 24V或DC12V
工作电流：＜2.5A
辐照距离：0～100米(可选)
消耗功率： 30W～60W(依辐照距离而定)
出线口尺寸：G3/4"(1个)
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC

CHY-6JHW型防爆红外灯
产品特点
◆外壳采用不锈钢精密加工成型
◆防爆型式为隔爆型
◆不锈钢紧固件，具有良好的防护性能、防腐性能
◆核心部件采用红外激光二极管，CCD本征感应曲线
◆属于高感应区，电光转换效率高达60％以上。
◆光控自动开关
◆投射窗采用特殊的钢化平板玻璃制作
技术参数
防爆标志：ExdⅡCT6
防护等级：IP65
工作电压：DC12V
工作电流：＜2.5A
辐照距离：100～300米(可选)
消耗功率： 3W～10W(依辐照距离而定)
出线口尺寸：G3/4
使用环境
与CHY-6HW型防爆红外灯相同

CHY-6BT型半固定云台
产品简介
CHY-6BT型半固定云台与摄像机防护罩配套使用。
技术参数
材 质：碳钢或不锈钢
调节范围：水平方向 0～355°
垂直方向 ±45°

CHY-6ZJ-1型半固定云台壁装支架
产品简介
CHY-6ZJ-1型半固定云台壁装支架与CHY-6BT型半固定云台配套使用，实现防护罩墙壁安装。
技术参数
材 质：碳钢或不锈钢
承载重量：15Kg

CHY-6ZJ-2型防爆全方位摄像机壁装支架
产品简介
CHY-6ZJ-2型防爆全方位摄像机壁装支架与防爆监控全方位摄像机配套使用，实现防爆监控全方位摄像机的墙壁安装。
技术参数
材 质：碳钢或不锈钢
承载重量：30Kg

CHY-6ZJ-3型高速球壁装支架
产品简介
CHY-6ZJ-3型高速球壁装支架与防爆高速球配套使用，实现防爆高速球的墙
壁安装。
技术参数
材 质：碳钢或不锈钢
承载重量：25Kg

CHY-6LT、CHY-6K型防爆炉膛监视摄像仪
产品简介
CHY-6LT、CHY-6K型防爆炉膛监视摄像仪是结合我国电厂及化工企业锅炉具体情况，综
合光学、机械、视频、通信和数字信息处理等多学科最新开发研制而成。该产品操作方便，运行人员通过控制中心监视器可清晰、直观看到锅炉炉膛内火焰燃烧状态。该产品为电厂及化工企业锅炉的安全、经济运行提供可靠的监视手段。该产品采用压缩空
