BDL950-3C智能电话报警系统
用户手册

福建省泉州市隆泰电子科技有限公司

欢迎惠顾！

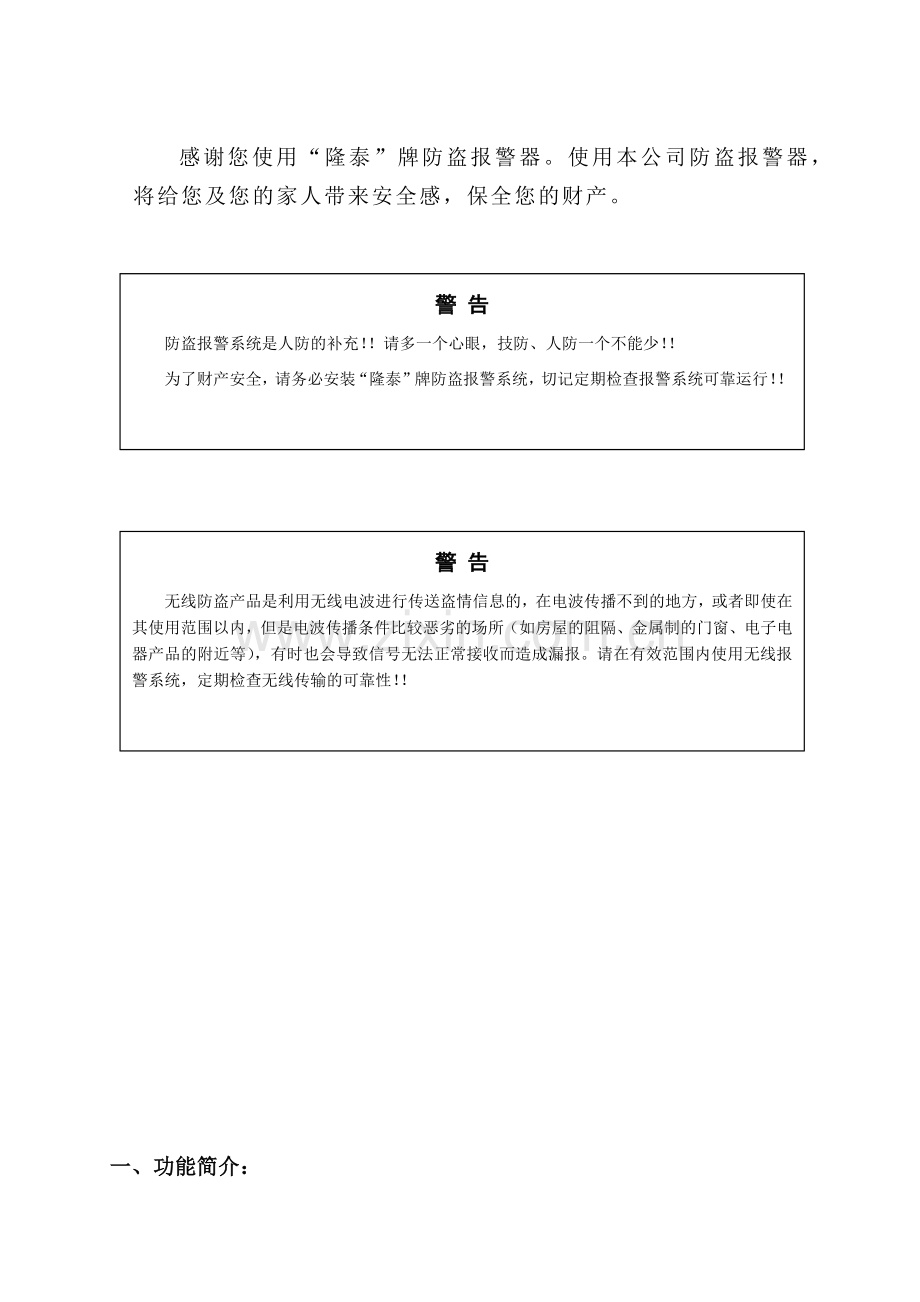

感谢您使用“隆泰”牌防盗报警器。使用本公司防盗报警器，将给您及您的家人带来安全感，保全您的财产。

警 告
防盗报警系统是人防的补充！！请多一个心眼，技防、人防一个不能少！！
为了财产安全，请务必安装“隆泰”牌防盗报警系统，切记定期检查报警系统可靠运行！！

警 告
无线防盗产品是利用无线电波进行传送盗情信息的，在电波传播不到的地方，或者即使在其使用范围以内，但是电波传播条件比较恶劣的场所（如房屋的阻隔、金属制的门窗、电子电器产品的附近等），有时也会导致信号无法正常接收而造成漏报。请在有效范围内使用无线报警系统，定期检查无线传输的可靠性！！

一、功能简介：
1．本机为2个无线防区、即红外探头与门磁。
2．红外探头可独立撤防。
3．可电话(异地)、遥控、键控对主机布、撤防。
4．异地监听。
5．记忆功能。即布防、撤防状态在掉电后不被丢失。
6．现场报警及20秒语音告警。
7．可拨打7组电话号码，接警终端可以是电话机、手机或报警中心。
8．报警信号与通话冲突时，具有抢拨功能。
9．电话线被破坏报警。
10．号码输入时有数码显示和提示音，可进行预览。
11．可配门铃
二、操作说明
1．主机的工作方式及安装调试
主机有三种工作状态：A 解除、B 警戒、C 报警。
A：解除状态：主机在解除状态下，显示屏上“解除”标志被点亮。
① 主机可接收遥控器发出的布防、紧急呼救、单独关闭红外的指令信号。
② 此状态可进行编码、查码、录音、放音等功能的设置。
编码状态： 显示屏显示为：
A ―――
查码状态： 显示屏显示为：
d ―――
录音状态： 显示屏显示为：
C
放音状态： 显示屏显示为：
d
B：警戒状态：此时主机可接收其探测器的报警信号。
① 当主机在警戒状态下，显示屏上“门磁”、“红外”标志被点亮。
② 当主机红外禁止后，显示屏上“门磁”标志被点亮。
说明：（手动警戒时，将会出现4个‘—’在中间，表示延时警戒，约过30秒后就会进入警戒。）
C：报警状态：可分为以下两种情况。
① 显示屏上“报警”、“红外”标志被点亮，表示红外报警，其他类同。
② 屏幕显示4个‘—’在底端时，表示12秒延时报警，此时主机等待输入4位密码，密码正确将被解除，否则超过12秒主机将自动报警。
2．号码输入
主机接好电话外线，220V电源后，按下列格式进行操作：
[编码] 1 <第1组号码> 编码 2 <第2组号码> 编码 … 7 <第7组号码> 编码 编码
说明：
① 加［ ］的按键表示该键按住3秒后放开，下同。
② 各组号码间用编码键隔开，最大组数为7组。
③ 连续2次按编码，则号码输入结束。进入待机状态。
④ 数码显示屏配合编码过程显示，其中左位显示A表示编码状态，右第1位显示当前键入值，右第2位为上一键入值。
⑤ 号码格式： 电话号码设置
编 码：电话号码设置确认键，连续两个编 码，结束设置。 屏幕显示A
删除号码：按[编 码] 3秒放开 +《组号》+ 编 码 即可。
查 码：删除当前输错的号码。
录 音：20秒现场监听。 屏幕显示J
放 音：6秒延时。 屏幕显示y
报警状态下，主机在延时时，您的话机为静音，您可以按异地操作部分操作（详见第九节：异地操作部分）。异地解除后，主机将进入警戒状态。
* ：与报警系统联网标志。 屏幕显示d
# ：放20秒录音。 屏幕显示c
A、呼机接警：直接键入呼机号+放 音即可。
B、如果接警终端是电话机，手机。则在输入接警电话的号码后，用录 音，放 音 # 随意组合成告警方法。
C、联网中心接警：<接警电话号码> + * 键 + <3位方位码>。
⑥ 如果某组号码需要拨2次，只要设置2组相同号码即可。
⑦ 例：报警时要拨出第一组报警号码为2345678，需要先20秒告警音，再有6秒自由异地操作时间，第二组报警号码为13X12345678，需要先40秒告警音，再监听20秒，第三组报警中心联网号码为6345678，报警方位是089。
编程操作如下：
[编码] 1 <2345678> # 放音 编码 2 <13X12345678> # # 录音 编码 3 <6345678> * <089> 编码 编码 即可返回解除状态，第一组的放音阶段：即6秒延时，接警话机为静音。此时可进行异地操作。如需终止主机拨打其它组电话，在y状态下输入02# *挂机即可，主机将从报警状态转入布防状态。
3. 查码
在解除状态下按住查码键3秒，输入要查的组数，则输入好的本组号码将在显示器上显示出来。显示器的位一d表示查码状态，位二表示组数，各组号码顺序显示在第4位上。要返回解除状态，按 查码一下即可。
4. 录音
报警时发送的语音可以根据您的需要自行录入。在解除状态下按住录音键3秒后放开，数码管上有字符C显示，这时你可以对着主机MIC孔讲话，把你需要的话音录入。大约20秒后，数码管上字符C消失，录音结束，自动返回解除状态。已录入的语音具有防掉电功能，每次开机时无需重录。
5. 放音
在解除状态下，您可以检查录音的内容。按住放音键3秒后放开，这时数码管有字符d显示，表示放音状态，录好的语音通过机内喇叭播放出来。大约20秒后，字符d消失，放音结束，自动返回解除状态。
6. 编码和录音的控制
当您已把号码和录音输入好后，请进行此操作，以免号码和录音丢失：
锁定编码和录音功能：[#] ；按住#键3秒后放开，编码和录音功能将被禁止，但查码和放音的操作不受影响。解开编码和录音功能：[*] ；按住*键3秒后放开，编码和录音被解开。
7. 遥控器
① 解除键（锁打开）
在警戒或报警状态下按解除键， 主机将返回解除状态。主机外线被破坏引起的报警，遥控器解除无效。
② 警戒键：（锁闭合）
在解除状态下按警戒键，主机立即进入警戒状态。
③ 应急键（电击符）
④ 红外禁止（☉符）
在待机或警戒状态下按应急键，主机立即进入报警状态，发出报警声，同时将预先输入的各组电话号码顺序拨出。
注意：1、如需禁止电话外线检测功能，即按8键3秒放开。按［0］键3秒放开，电话外线检测功能被恢复。
2、报警状态结束后，主机自动进入警戒状态。
8．键盘控制警戒、解除、应急、及红外禁止
1 键 警戒：手动的警戒在报警时具有12秒的延时报警，屏幕显示4个‘—’在底端，输入密码将解除。
2 键 解除：在报警状态下，将无法键盘解除
3 键 红外禁止。
5 键 在警戒状态下应急。
备注：在警戒状态下，手动解除必须输入4位密码方可有效，具体操作为：按下 2 或 3键，松开后，4个‘—’跳到底端，表示要输入密码，密码输入正确，则解除。否则等待再次输入，3次输错，主机将报警，同时将预先输入的各组电话号码顺序拨出。在用密码解除期间，主机也处于警戒状态，10秒内如无任何操作，底端的4个‘—’将会消失，恢复警戒状态。
9．异地控制步聚：
如果您是第一次使用本产品。请注意本部分①、②项的操作比较不容易理解，但操作熟练后，则会感觉到它的方便性。此操作不会影响您的正常通讯。
① 拨打与主机并接的电话：听到1声“嘟”后挂掉电话，等待约5秒。一定要等待5秒以上，但不能大于20秒！！否则主机自动识别为客访电话。
② 在第①项操作完必后，然后第二次拨打，电话被接通，听到“嘀”声后，请输入4位密码＋“＃”号键确认。密码正确将发出2声“嘀” ，否则 1声，等待再次输入密码,密码三次输错受控主机将挂机。
③ 密码正确后，主控电话端如下操作，操作先后顺序随意，但目的一定要明确：
01# 警戒
02# 解除
03# 红外禁止
04# 监听20秒。监听完后按‘#’键可继续监听（监听环境：≤60dB）
05# 应急
* 主机优先挂机
备注：在主机受控期间，30秒内如无任何操作，主机将自动挂机。如需立即挂机按 * 键。挂机后您设置的警戒或解除或红外禁止才有效。
10．设置密码
按 4 键3秒，输入4位旧密码，然后输入2次新密码，新密码一致后将返回解除状态，否则等待再次输入。如果您要放弃设置密码，可按编 码立即返回解除状态 。出厂密码为 0000。
警告：请牢记您所设置的新密码，否则您将无法键控和电话控制本主机。请勿将密码和遥控编码泄露给他人。
11. 低功耗红外探头
a、安装方法：探头一般安装在室内，安装高度为1.5~2米，水平警戒角为84度，探测距离6至12米。进入警戒后，如果盗贼进入警戒区，红外探头发出报警信号，使主机进入报警状态。低功耗红外探头内置9V叠层电池，电池使用时间约6个月。
b、灵敏度调节：探头的探测灵敏度是通过探测器内的4位微型拔动开关的位置，设置达到调整的目的，用户根据实际使用情况自选调整。下图显示出探测器的灵敏度由低至高对应的微型开关位置图，其中0灵敏度最高，15灵敏度最低，一般为7－8。
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4
ON

1 2 3 4

0 1 2 3
ON

1 2 3 4

4 5 6 7
ON

1 2 3 4

8 9 10 11

12 13 14 15
c、路数调整：调整探头中的四排两针插座的跳线（短路插）位置的改变来设置路数。下图显示出1-4路的调整方法：
4
路
1
路
1 O O
2 O O
3 O O
4 O O
1 O O
2 O O
3 O O
4 O O
1 O O
2 O O
3 O O
4 O O
2
路
1 O O
2 O O
3 O O
4 O O
3
路

12. 单体门磁
门磁主要用来探测门或窗是否被打开，安装时磁块装在门上，发射器装在门框上，两者间距应小于2cm。当门或窗由闭合到分开时，发射器向主机发送报警信号，使其进入报警状态。单体门
磁内置12V电池，使用时间约1年。

三、使用步骤
1．主机接通电源，按上述号码输入方法把所需的各组号码输入，然后按［查码］（即按查码键3秒钟后放开）检查确认输入的各组号码正确无误。
2．如果使用录音，请按操作简述‘录音一节’的操作方法将所需的语音录制好，并用［放音］预听所录语音的效果。
3．有线探头通过外控插入连接好（短路报警）。对于无线的门磁，被动红外等探头，应注意与主机的距离应在遥控收发能达到的范围之内。
4．按遥控器的警戒使主机立即进入警戒状态，键盘的警戒使主机30秒后进入警戒状态。
5．在警戒状态下，如果主机收到探头发来的报警信号，便会进入报警状态。主机发出报警声，显示屏指示报警状态。预先存储的号码和语音信息通过电话线发送出去。
6．报警状态结束之后，主机自动进入警戒状态。
7．在解除或警戒状态下，如果遇到紧急情况，可以按遥控器上的应急键，使主机直接进入报警状态。
8．任何时候按遥控器的解除键，都可以使主机中止报警状态或警戒状态，进入解除状态。
四、保养和维修
现象
原因
排除方法
主机现场报警遥控器无法解除
电话外线断路或者没接好
检查电话线是否接好
主机无法输入电话号码及录音
编程功能被禁止
打开编程功能，按住 * 键3秒放开后即可
主机无法拨打电话
电话外线检测功能被禁止
打开电话外线检测功能，按住 0 键3秒放开后即可，查看电话线是否接好
红外不报警，门磁可以。
主机是否红外禁止
让主机撤防，然后再布防即可
主机报警后，只听到一声“嘟”，没警声输出。
①可能在监听阶段
②声音开关没打开
①监听完后将发出警声
②打开声音开关
异地操作无法接通
第一次拔打电话与第二次拔打电话之间的间隔小于5秒
请您详阅操作简述的第9节

五．技术指标
主 机
1．双音频拨号：
低频群：697、770、852、941（HZ）
高频群：1209、1336、1477、1633（HZ）
频率偏差：不超过±1.5%
信号电平：
低频群：-9±2dB
高频群：-7±2dB
组合信号的高低频电平差：≤2±1dB
2．直流电阻不大于300Ω
3．重量：650g
4．尺寸：长×宽×高(210×142×35)mm
5．使用条件：
使用环境：室内
相对湿度：10% ~ 85%
环境温度：-10℃ ~ 50℃
工作电压：AC 190V ~250V 频率50 ~60HZ DC 9.6V
低功耗无线智能红外探头
1．探测范围：角度为84度，探测距离约6-12米。
2．工作环境：温度-10℃ ~ 50℃ 湿度小于85%
3．开机延时时间：小于30秒
4．感应速度：0.7m/步，每步一秒3m内报警。
5．无线发射距离约100m（开阔地）
6．重量：110g
7．尺寸：长×宽×高(100×57×30)mm
8．电池型号：9V叠层
单体无线门磁
1．起控距离：不大于2cm
2．无线发射距离约50m（开阔地）
3．电池型号：12V 23A
4．工作环境：温度-10℃ ~ 50℃,湿度小于85%
5．重量：40g
6．尺寸：长×宽×高（68×38×18）mm
遥控器
1．无线发射距离约30m（开阔地）
2．电池型号：12Ｖ　23Ａ
3．工作环境：温度-10℃ ~ 50℃，湿度小于85%
4．重量：30g
5．尺寸：长×宽×高(57×35×10)mm
