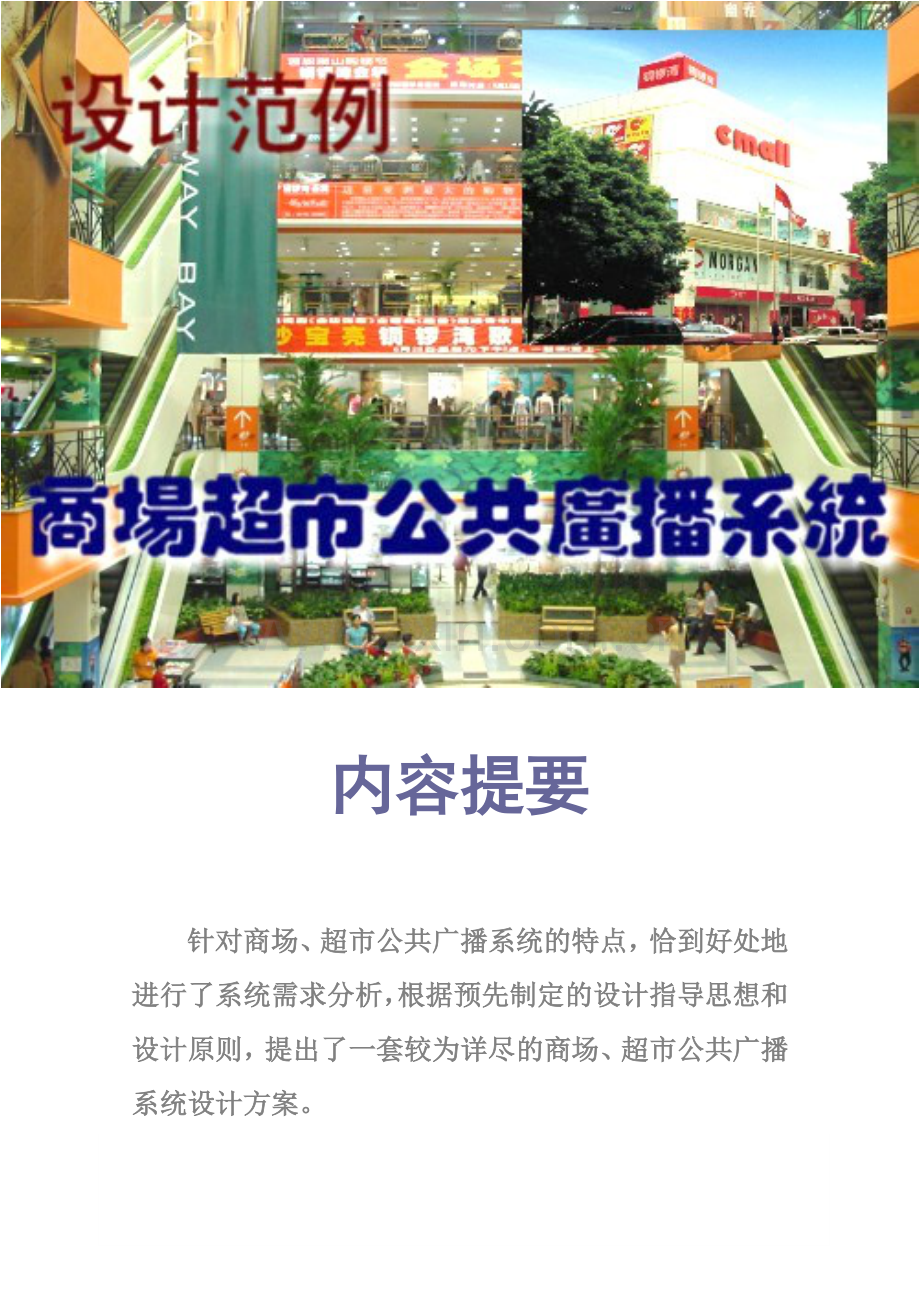

内容提要

针对商场、超市公共广播系统的特点，恰到好处地进行了系统需求分析，根据预先制定的设计指导思想和设计原则，提出了一套较为详尽的商场、超市公共广播系统设计方案。
l

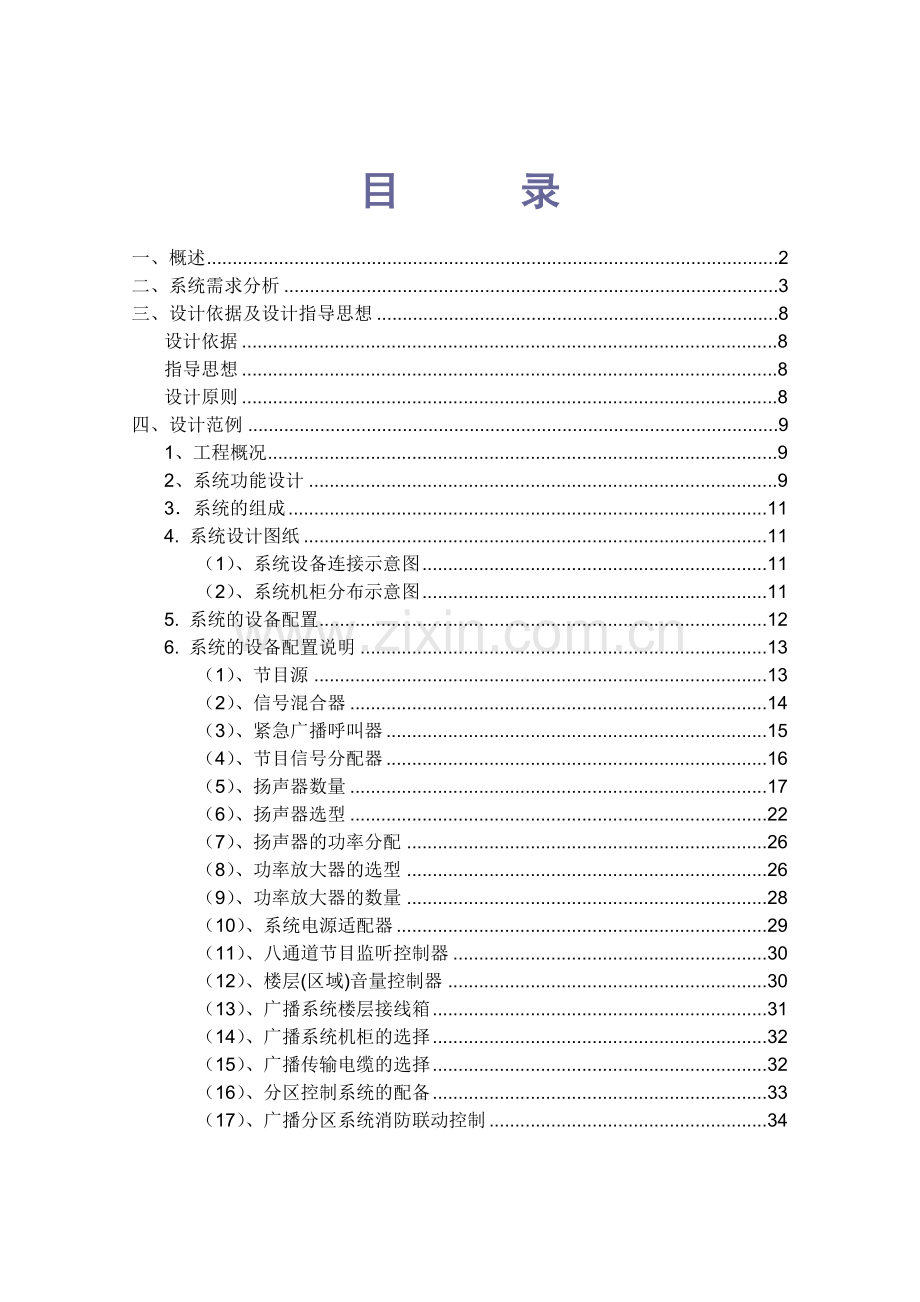

目 录
一、概述 2
二、系统需求分析 3
三、设计依据及设计指导思想 8
设计依据 8
指导思想 8
设计原则 8
四、设计范例 9
1、工程概况 9
2、系统功能设计 9
3．系统的组成 11
4. 系统设计图纸 11
（1）、系统设备连接示意图 11
（2）、系统机柜分布示意图 11
5. 系统的设备配置 12
6. 系统的设备配置说明 13
（1）、节目源 13
（2）、信号混合器 14
（3）、紧急广播呼叫器 15
（4）、节目信号分配器 16
（5）、扬声器数量 17
（6）、扬声器选型 22
（7）、扬声器的功率分配 26
（8）、功率放大器的选型 26
（9）、功率放大器的数量 28
（10）、系统电源适配器 29
（11）、八通道节目监听控制器 30
（12）、楼层(区域)音量控制器 30
（13）、广播系统楼层接线箱 31
（14）、广播系统机柜的选择 32
（15）、广播传输电缆的选择 32
（16）、分区控制系统的配备 33
（17）、广播分区系统消防联动控制 34

商场超市公共广播系统设计方案
一、概述
伴随着科学技术的不断进步，人们对各种信息传播工具依赖也在不断加强，在许多商场、超市，为顾客提供一个舒适、优美的背景音乐已成为业主的首要之选。
当今城市建设的步伐不断加快，现代化建筑向大型化、综合化方向快速发展，建筑内部的公共广播系统的管理变得越来越复杂，人们对公共广播系统的整体功能、操控性以及运行的可靠性方面的要求越来越高，同时也对“在紧急情况下的安全保障问题”越来越受到重视。为了适应商场、超市高标准的各种要求，我们的设计方案本着以人为本的先进、优化的设计思路，这些问题都将引刃而解！
目前市面上的公共广播系统可谓琳琅满目，良莠皆有，对于一个任何类型的系统工程来说，选用高品质的公共广播系统设备，加上优化、合理的系统配置以及优质、完善的售后服务，方能营造出一个优美的使用环境，而如果因一时的价格因素，选择了一个系统功能较差或配置不够合理的系统，则会给使用者带来一个不太完美的氛围。
香港亚美无线电公司作为一家从事公共广播系统工程的专业化生产公司，我们对AMA（亚美）产品品质充满信心，并为客户建立了一整套完善的售后服务保证体系，对客户的每个合理需求都会有及时的反馈。

二、系统需求分析
一般情况下，大型商场、超市的公共广播系统也应具有消防紧急广播系统功能。正常情况下，公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外，在遇到消防报警时，能对出事区域实现手动选区进行紧急广播。
按照国际流行趋势，商场、超市的公共广播系统将背景音乐广播系统和消防紧急广播系统合二为一。
按照中国消防系统规范要求，多层、高层楼宇的消防广播系统必须一层为一个广播区域。为此，我们在设计商场、超市的公共广播系统时，也必须遵照有关规定按楼层进行广播分区。
考虑到许多大型商场、超市为单层建筑，按照中国消防系统规范要求，其内部区域必须设置多个防火卷帘门。为此，我们在设计大型商场、超市公共广播系统时，也必须遵照有关规定按内部防火区域进行广播分区。
考虑到部分区域有必要设置自备声源以便商品促销，为此特别配备本地插座。正常情况下，这些区域可自行广播，消防紧急状态时，自动强行切入到公共广播系统，优先进行消防紧急广播。
在扬声器配置方面，扬声器的分布数量取决于几个不同的因素：

l 扬声器的间隔；
l 扬声器的辐射角；
l 环境噪声。

扬声器是公共广播系统系统实现声音重放的关键部分，其设备选型和布置将直接决定系统的整体效果。
大型商场、超市的公共广播系统中，扬声器的选型及布置主要是根据各广播区域要求达到的最大声压级、声场的均匀度、传输频率特性以及各广播区域的建筑结构等参数来确定扬声器的总功率、扬声器的数量以及每只扬声器的额定输入功率、频响特性及其灵敏度等指标。
公共广播系统不同于歌舞厅或剧场的音响系统，在环境噪声为50-55dB的场合，主要是用于背景音乐、语言扩声的公共广播系统，使得正常人能够清晰听到的广播声压级在70dB左右。
对于公共广播系统来说，频响范围等指标要求也不像舞厅、影院、演出那样高，目前国家尚无标准。一般来说，公共广播系统的指标接近或达到《厅堂扩声系统声学特性指标》（GYJ25-86）三级标准就可以满足要求。
大型商场、超市公共广播系统中扬声器的选型基本遵循以下原则：

l 有装饰天花板的区域采用吸顶式扬声器；
l 无装饰天花板的区域采用悬吊式音箱或壁挂式音箱；
l 门厅、大堂区域采用壁挂式音柱或圆筒形音箱。

香港亚美无线电公司生产的AMA品牌各款室内外扬声器音质优美、外形美观、价廉物美，可与世界名牌媲美，AMA品牌在国内工程界口碑极佳，深受广大工程商的青睐，故此我们将AMA扬声器作为首选品牌。

大型商场、超市的公共广播系统中，节目源通常设置三个：
l CD激光唱机；
l 双卡录音座；
l 广播钟声话筒。
CD机选用多碟CD唱机，预先放入多张CD片，所有曲目可预先循环播放，供播放背景音乐使用。录音座选用双卡录音座，双卡可循环工作，播放背景音乐录音带，也可供广播通知临时录音使用。广播话筒选用台式鹅颈话筒，操作方便，内置钟声发生器，说话前可发出清脆的钟声，以提醒听众注意，主要供广播通知时使用。
在商场、超市的的公共广播系统节目源设备选型方面，考虑到商场、超市的广播系统设备运行时间相对比较长，因此，我们认为，激光唱机、双卡录音座作为主力设备应选用进口设备，尤其是激光唱机内部含有机械转动部分，对产品质量要求较高。目前市场上，激光唱机、双卡录音座等设备全进口价格与国产产品价格相差不是太大，我们认为，没有必要为了区区几百元，而使日后系统日常维护变得“疲于奔命”了。

在功率放大器选型方面，由于大型商场、超市的面积较大，扬声器的数量也比较多，而且广播系统均为长时间工作，考虑到功率放大器散热问题和系统的运行稳定性，在功率放大器的选型上，通常采用结构上为风扇前后通风降温方式的功放，而不选用自然降温方式的功放。
目前用于广播系统的功率放大器有二种，一种是定阻式输出，比如输出端电阻为250Ω，要求连接多个负载扬声器时，必须通过阻抗变换器计算、搭配，来保证多个负载扬声器并联以后阻抗等于或接近250Ω，以达到最佳匹配。另一种是定压式输出，国际通用标准为输出100V或70V，国内某些产品输出为120V。由于每只广播用扬声器都已配备了根据自身功率大小而确定的变压器，因此使用定压式输出功率放大器连接多个负载扬声器，只需像安装照明灯泡那样，一一并联，连接方便，故而已成为广播系统设备配置的定式。
为方便日常维护和提高设备的互换性，广播系统通常不宜选用超大输出功率的放大器（例如500W、800W），而统一使用240W或360W输出功率的功率放大器。
根据系统设计方案所确定的扬声器数量以及每只AMA扬声器的分配功率，可以计算出所有扬声器的损耗功率（扬声器损耗功率是指电信号在扬声器上转换为声信号所消耗掉的功率）。确定系统所需的输出功率是在计算出扬声器损耗功率后，再加上线路传输损耗功率。

在工程应用中，要准确地计算出线路传输损耗功率往往比较困难，通常根据实际使用广播电缆长度选择一个线路传输损耗系数μ，来计算系统的输出功率。
系统输出功率 = 线路传输损耗系数μ × 扬声器损耗功率
线路传输损耗系数μ通常根据下列参数来确定：

每台功放实际使用广播电缆长度（米）
线路传输损耗系数μ
≤200
1.1
200-800
1.2
800-1200
1.3
1200-1500
1.4
≥1500
1.5

根据扬声器所需总功率，按照所配备的功率放大器的输出功率，可以推算出系统所需配备功率放大器的数量。
考虑到整个系统合理的功率匹配及功率储备，功率放大器实际配置的数量，应根据整个系统规模大小，而多配置1-2台。

考虑到大型商场、超市的每一个楼层、区域的使用功能和要求不尽相同，因此，公共广播系统应对所有楼层、区域和办公用房设置具有独立音量调节功能的音量控制器。为满足消防广播要求，所有音量控制器应具有紧急切换（强切）功能，确保在消防紧急广播状态时能够实现最大音量广播。
按照中国消防系统规范要求，商场、超市均为消防重要防范场所，因此，公共广播系统内部有必要设置紧急状态联动控制装置，从而实现在广播系统处于关闭状态时，遇到紧急情况，整个系统能够自动开机，并自动进入紧急广播状态。

由于大型商场、超市客流量较大，为防止消防探头误报警，而引起顾客不必要的恐慌，一般情况下，如果消防控制主机与广播主机同处一室，则广播分区控制系统可以不设置消防联动控制自动紧急广播这一特殊功能。只是根据已确定的广播区域，配备广播区域选择器和广播区域切换器组成广播分区控制系统，实现手动选择广播区域，进行背景音乐广播或者消防紧急广播。如果消防控制主机与广播主机分设二处，也仅仅考虑增设消防联动自动报警、自动开机功能，同样不设置消防联动控制自动紧急广播这一特殊功能。
在广播分区控制系统消防联动控制方面，通常，多层楼宇的消防系统除了在消防中心机房安置主机外，在每一个消防分区内均设置了区域消防联动控制箱，用来接收区域烟感器的报警信号。紧急状态时，区域消防联动控制箱的作用是：通过公共母线向主机传达报警信息，同时提供区域消防联动控制信号，供触发控制楼层报警电铃、启动排烟风机等消防设备使用（按照中国消防系统规范要求，消防联动控制信号为正负标准极性的直流24V信号）。
一般情况下，区域消防联动控制箱通过配置联动模块，可提供多组消防联动控制信号接口。同时，在消防中心机房，消防主机也可以通过配置联动模块，提供每一个区域消防联动控制信号。
对于广播系统来说，每一个区域只需要获得一组消防联动控制信号，通过AMA ES-803紧急广播控制器，即可实现广播系统根据消防报警状态而自动选择广播区域。对于多层楼宇，通常广播系统机房设在消防中心内，因此，由消防主机向AMA ES-803紧急广播控制器提供每一个区域消防联动控制信号显得较为方便。
中国消防系统规范要求，消防紧急广播区域必须为N±1区域，即，N区出现消防紧急状态，消防紧急广播必须能够对N区以及N区的上下两个相邻区域同时广播。因此，在连接AMA ES-803紧急广播控制器时，每一个区域的消防联动控制信号必须准确无误，以确保无误报现象出现。

在广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。
由于平行喇叭线存在着线间寄生电容，因而不适宜远距离传输广播信号，否则将衰减声音的高频部分，容易造成高音不清晰、发闷等现象的发生。双绞线可以有效地克服线间寄生电容，远距离传输广播信号应选用双绞护套线。
带屏蔽的双绞护套传输电缆，由于屏蔽网的作用，能有效地防止广播电缆对同管敷设的其他电缆的辐射影响，更能加强电缆的抗拉伸性能，尤其适用于长距离敷设。
广播传输电缆除了应选用双绞线以外，对线径也有一定要求。理论上讲，线径愈粗，线路传输损耗愈小，但是随之而来的问题是，工程造价上去了，施工难度加大了。权衡利弊，综合考虑性能价格比，广播传输电缆可以参照下列标准选择：

广播传输电缆类型
电缆参数
应用场合
电缆名称
双绞护套广播电缆
截面积2×2.5 mm2
垂直分布广播电缆
主干电缆
双绞护套广播电缆
截面积2×1.5 mm2
水平分布广播电缆
支干电缆

三、设计依据及设计指导思想
设计依据
l 《商场、超市平面图纸》；
l 《火灾自动报警系统设计规范》（GB50116－98）；
l 《民用建筑电气设计规范》JGJ/T16-92；
l 《智能楼宇设计标准》（GB/T 50314-2000）；
l 国家有关电气安全标准和安装技术规范。
指导思想
l 采用目前较为先进的设备，结合最优化的设计，达到理想的音响效果，从一个侧面体现出商场、超市的档次，努力创造出轻松、愉快的休闲、购物氛围。
l 建立当地的样板工程，创一流效果，为商场、超市争光。
设计原则
商场、超市公共广播系统设计方案和设备选型基于以下原则：
l 总体满足甲方要求，充分发挥设备潜力，节省投资。
l 在设备选型上，优先考虑选用目前在公共广播领域具有影响力的最新产品，保证设备在三五年内不落伍。
l 在不追求豪华的前提下，将整套系统定位在中高档层次上，努力使所选设备性能/价格比最高，系统最简洁。
l 安装结构上采用19”标准机柜，美观规范，使用维护方便。

四、设计范例
1、工程概况
铜锣湾广场地上6层，地下1层为车库，每层面积为5000平方米。考虑到中间为中空大堂，每层左右两侧分别设置了一个防火分区。
2、系统功能设计
我们认为，铜锣湾广场公共广播系统应具备的功能有：
l 按照国际流行趋势，将背景音乐广播系统和消防紧急广播系统有机地合二为一，使得公共广播系统具有消防紧急广播和背景音乐广播双重功能。即紧急广播和背景音乐广播采用同一套系统设备和线路，毋须重复投资，可节约资金。
l 公共广播系统应具备两个主要功能：正常情况下，公共广播系统播放背景音乐和广播通知，当发生紧急事故（如火灾）时，可根据程序指令自动（或手动）切换到紧急广播工作状态，公共广播系统可与消防系统自动连接，消防控制中心的传声器和数控式录音机接入公共广播系统，发出火灾警报声，能对出事区域实现自动选区或手动选区进行紧急广播。
l 配备紧急广播呼叫器，正常情况下，大厦内部广播系统播放背景音乐，紧急消防状态时，自动强行切换、优先进行紧急广播。
l 按照国家消防广播要求，多层楼宇消防广播一层为一个广播区域。当公共广播系统有消防广播和背景音乐广播双重功能时，其广播分区划分也与消防分区相一致。因此，铜锣湾广场公共广播系统按楼层进行广播分区，整个系统共分13个广播区域。
l 所有广播区域具有独立音量控制功能，并配备紧急切换器，保证在紧急广播状态时，跳接区域音量控制器，实现最大音量广播。
l 火灾报警时，可进行报警层与相邻上下两层的报警广播。
l 设置系统电源适配器，在系统处于关闭时，遇到紧急情况，能实现自动开机，并自动进入紧急广播状态。
l 中心机房应能够实时监听所有广播区域的工作状态。
l 能够提供任何事件的报警联动广播以及手动切换的实时广播。

按照国家消防广播要求，多层楼宇消防广播一层为一个广播区域，铜锣湾广场公共广播系统共分13个广播区域。具体分布如下表所示：

广播区域编号
实际楼层
1
-1/F
2
1/F南侧
3
1/F北侧
4
2/F南侧
5
2/F北侧
6
3/F南侧
7
3/F北侧
8
4/F南侧
9
4/F北侧
10
5/F南侧
11
5/F北侧
12
6/F南侧
13
6/F北侧

铜锣湾广场公共广播系统配备AMA EC-999 紧急广播呼叫器，正常情况下，楼内公共广播系统进行背景音乐广播，紧急消防状态时，具有自动强行切换、优先进行紧急广播功能。
铜锣湾广场公共广播系统的所有广播区域，具有独立音量控制功能，并配备紧急切换器，保证在紧急广播状态时，跳接区域音量控制器，实现最大音量广播。
铜锣湾广场公共广播系统内部设置AMA PD2000 系统电源适配器，在系统处于关闭时，遇到紧急情况，能实现自动开机，并自动进入紧急广播状态。
3．系统的组成
根据不同的使用功能，公共广播系统的组成也有所差异。铜锣湾广场公共广播系统由四大部分组成：节目源设备、信号的放大和处理设备、传输线路和扬声器系统。
节目源设备
放大和处理设备
传输线路
扬声器系统

具体包括：节目源、前置放大设备、信号处理设备、功率放大设备、放音设备、监听设备、广播分区控制设备、火灾事故广播控制设备、广播传输线路以及组合机柜等组成。
4. 系统设计图纸
（1）、系统设备连接示意图
详见附页

（2）、系统机柜分布示意图
详见附页

5. 系统的设备配置
序号
设 备 名 称 及 型 号
品牌
单位
数量
1 1
PIONEER PD-M427 六碟CD唱机
日本先锋
台
1
2 3
PIONEER CT-W208 双卡录音座
日本先锋
台
1
3 4
CARLO MCH-500四音调钟声广播话筒
台湾嘉乐
只
1
4 5
AMA PA2000 四通道前置放大器
香港亚美
台
1
5 6
AMA EC-999 紧急广播呼叫器
香港亚美
台
1
6
AMA PD2108 音频分配器
香港亚美
台
1
7 8
AMA PA2360 360W定压式功率放大器
香港亚美
台
8
8 9
AMA ZS-801 八路广播区域选择器
香港亚美
台
2
9 0
AMA ZC-802 八路广播区域切换器
香港亚美
台
2
10 1
AMA ES-803 八路紧急广播控制器
香港亚美
台
2
11 2
AMA PC-865B 3W吸顶扬声器
香港亚美
只
300
12
AMA WS-601B 5W壁挂式音箱
香港亚美
只
20
13 4
AMA HS-815 15W 悬吊式音箱
香港亚美
只
60
14 6
AMA VC-200EC 200W楼层音量控制器
香港亚美
只
13
15 8
AMA PD2000 系统电源适配器
香港亚美
台
1
16 9
AMA PM2800 八通道节目监听控制器
香港亚美
台
1
17
AMA 25U高级铝合金组合机柜
（带温控风扇、机柜照明灯、导轨、接线排等）
香港亚美
套
2
18 1
AMA 1U、3U空白面板
香港亚美
套
1
19
AMA B-250 楼层接线箱
香港亚美
套
13
20
双绞护套广播电缆（2×2.5 mm2）
中国
百米
5
21
双绞护套广播电缆（2×1.5 mm2）
中国
百米
40
22
Ф25mm PVC阻燃线管
中国
百米
40
23
竖井镀锌线槽（150×100 mm）
中国
米
100
24
安装辅助材料（接插件等）
中国
批
1

6. 系统的设备配置说明
（1）、节目源
铜锣湾广场公共广播系统节目源设置四个：多碟CD唱机1台、双卡录音座1台和广播钟声话筒1个。
多碟CD机选用PIONEER PD-M427 六碟CD唱机，可预置6张CD唱片，所有曲目可预先编程循环播放。
录音座选用PIONEER CT-W208 双卡录音座，轻触式操作。双卡可循环播放录音带，亦可供临时录音使用。

广播话筒选用台湾CARLO MCH-500 广播专用台式鹅颈话筒，操作方便，内置四种钟声发生器，说话前可发出清脆的钟声，以提醒听众注意。

CAROL MCH-500 广播钟声话筒技术指标

型号 Model
MCH-500
话筒类型 Microphone Type
电容式
灵敏度 Sensitivity
最大负载50KΩ时-46 dB
钟声响度 Chime Level
最大负载50KΩ时-30 dB
放大增益
+24 dB
噪声电平 Noise Level
额定输出时-30 dB
频率范围 Fre. Responce
80-12000 Hz
钟声选择 Chime Tones
1. 两次连续声（554-440 Hz）
2. 两次两个连续声（554-440 Hz、554-440 Hz）
3. 四次连续声（440-554-659-880 Hz）
4. 四次连续声（880-659-554-440 Hz）
电源 Power Source
SUM-2 （二号电池）二节
重量 Weight
850 g

（2）、信号混合器
根据本系统的特点和节目源配置数量，铜锣湾广场公共广播系统配置1台AMA PA2000四通道信号混合器即可满足要求。
PA2000四通道前置放大器具有1路MIC话筒输入、4路LINE(CH1-4)线路信号输入端口，1路MASTER可选择输出、4路LINE(CH1-4)线路信号输出。
4路LINE输入(CH1-4)，信号音量独立调节，4路LINE输出（CH1-4）与输入一一对应，每一路输入信号经过PA2000的放大，足以推动后级功率放大器。
MASTER输出通道设有信号选择按钮，可任意在CH1-4输入信号中选取任何一路信号，供公共场所使用。
MASTER输出通道具有高 / 低音±12dB音调调节功能，MASTER输出音量独立调节。
输入信号采用国际通用RCA（莲花）插座，输出信号采用国际通用XLR（卡农）平衡式插座，系统设备之间连接方便。；输入端口，各路输入电平可单独调节，使用方便简洁。
PA2000四通道前置放大器采用19”标准机架式安装方式，对于各类广播系统均适用，故而纳入我们的设备清单。

AMA PA2000前置放大器技术指标

型号Model
PA2000
额定输出电平 Rated Output Level
主输出（Master Output）
通道1-4（CH1-4）

0dB (775mV)
0dB (775mV)
输入灵敏度 Input Sensitivity
话筒（Mic）
通道1-4（CH1-4）

-60dB / 10KΩ
-20dB / 47KΩ
频率范围 Frequency Response
话筒（Mic）
通道1-4（CH1-4）

100Hz -- 15000Hz
10Hz -- 20000Hz
总谐波失真 THD at 1KHz
<0.01%
信号噪声比 Signal-to-Noise Ratio
话筒（Mic）
通道1-4（CH1-4）

>60dB
>100dB
音调调节 TONE Adj.
高音（EQ HIGH）
低音（EQ LOW）

-12dB to+12dB at 10KHz
-12dB to+12dB at 200Hz
电源电压 Power Source
AC 220V / 50Hz
外型尺寸 Dimensions
482（W）×45（H）×275（D）mm
重量 Net. Weight
2.5 kg
外观颜色 Surface Color
黑色

（3）、紧急广播呼叫器
为满足公共广播系统兼顾消防紧急事故广播的特殊要求，铜锣湾广场公共广播系统配备AMA EC999 五通道紧急呼叫器，可实现背景音乐广播系统与消防紧急广播系统合二为一。EC999 五通道紧急呼叫器，多功能、简洁化设计，操作方便，适用于各类公共广播系统。
AMA EC-999 五通道紧急呼叫器，设有一路背景音乐信号输入、一路紧急广播信号输入，五路输出；紧急广播信号输入端，可接受来自消防主机的紧急广播信号，亦可输入数码录音机的预录紧急广播信号，连接灵活、方便。
AMA EC-999 紧急广播呼叫器串接在系统中，正常情况下，背景音乐信号直通过去；消防紧急状态时，该机自动切断背景音乐信号，或加入“哇呜、哇呜”报警声，或通过手持喊话器进行广播呼叫。

AMA EC-999 紧急广播呼叫器技术指标

型号 Model
EC999
额定输出电平 Rated Output Level
0dB（775mV）/ 10KΩ
输入灵敏度 Input Sensitivity
背景音乐（Music）
紧急广播（Emergency）

0dB（775mV）/ 50KΩ
0dB（775mV）/ 50KΩ
频率范围 Frequency Response
话筒（Mic）
其它（Line）

150Hz --12000Hz
10Hz -- 20000Hz
总谐波失真 THD at 1KHz
<0.01%
信号噪声比 Signal-to-Noise Ratio
话筒（Mic）
其它（Line）

>60 dB
>100 dB
电源电压 Power Source
AC 220V / 50Hz
外型尺寸 Dimensions
482（W）×45（H）×275（D）mm
重量 Net. Weight
2.5 kg
外观颜色 Surface Color
黑色

（4）、节目信号分配器
为保证节目信号在最佳状态下传输，以求前级信号与后级设备之间获得最佳信号匹配，前级信号驱动多台功率放大器时应配备节目信号分配器。

AMA PD2108节目信号分配器，具有一路节目信号输入，八路信号分配输出功能，输入输出信号电平独立调节，LED 信号电平指示；输入、输出信号采用国际通用XLR（卡农）平衡式插座，系统设备之间连接方便。

AMA PD2108 八通道音频分配器技术指标

型号 Model
PD2108
额定输出电平 Rated Output Level
通道1-8（CH1-8）

0dB（775mV）/ 10KΩ
输入灵敏度 Input Sensitivity
0dB（775mV）/ 50KΩ
频率范围 Frequency Response
10Hz -- 20000Hz
总谐波失真 THD at 1KHz
<0.01%
信号噪声比 Signal-to-Noise Ratio
>100dB
电源电压 Power Source
AC 220V / 50Hz
外型尺寸 Dimensions
482（W）×45（H）×275（D）mm
重量 Net. Weight
2.8 kg
外观颜色 Surface Color
黑色

（5）、扬声器数量
扬声器的分布数量取决于几个不同的因素：

l 扬声器的间隔；
l 扬声器的辐射角；
l 环境噪声。

扬声器是公共广播系统系统实现声音重放的关键部分，其设备选型和布置将直接决定系统的整体效果。
铜锣湾广场公共广播系统扬声器的选型及布置主要是根据各广播区域要求达到的最大声压级、声场的均匀度、传输频率特性以及各广播区域的建筑结构等参数来确定扬声器的总功率、扬声器的数量以及每只扬声器的额定输入功率、频响特性及其灵敏度等指标。
公共广播系统不同于歌舞厅或剧场的音响系统，在环境噪声为50-55dB的场合，主要是用于背景音乐、语言扩声的公共广播系统，使得正常人能够清晰听到的广播声压级在70dB左右。
对于公共广播系统来说，频响范围等指标要求也不像舞厅、影院、演出那样高，目前国家尚无标准。一般来说，公共广播系统的指标接近或达到《厅堂扩声系统声学特性指标》（GYJ25-86）三级标准就可以满足要求。
声压级的计算与许多因素有关，但主要是和输入功率、声源距离、扬声器的灵敏度有关，其计算公式也较多、较复杂，但自由声场公式较为简洁：

10lgP=LP+20lgr-LO

式中P — 扬声器的需要功率（输入电功率，W）
LP — 供声范围内要求声压级（dB）
r — 扬声器至听音者的距离（m）
LO — 扬声器轴向灵敏度（dB／W·m）
由上述公式中可以看出人耳到扬声器的距离每增加一倍，声压级将降低6dB；同时也可以看出，扬声器的灵敏度下降3dB，要想达到同样的声压级，输人功率必须增加一倍。这一点比较重要，但常常被人们忽略。因为通常人们在实际工程中（特别是不大的工程中），往往是不进行计算的，选择设备仅仅是考虑扬声器的额定功率以及与功率放大器的配合，而忽略了扬声器的灵敏度、声压级与距离的关系，这样做出的工程，有时效果不是很理想。
根据广电部、建设部颁布的《厅堂扩声系统声学特性指标》（GYJ25-86），铜锣湾广场公共广播系统扬声器的选择及布局，按照语言和音乐兼用扩声系统三级标准进行规划设计，具体设计指标如下：

空场稳态准峰值总声压级≥85dB（在250~4000Hz内平均声压级）；
u 传输频率特性：250~4000Hz内允差+4~-10dB；
u 声场不均匀度≤6 dB。

根据工程经验及理论计算，扬声器的分布距离及声压关系可用下图表示：
x
90º
90º
x=2L
90º
90º
x
L
(a)
(b)
90º
90º
x
x=L
人耳
高度
L
(c)
L

(a) 边-边； (b) 最小重叠； (c) 中心-中心

吸顶扬声器方形排列

由图中可见，扬声器分布距离等于喇叭垂直传输距离两倍时，声压差值为4.35 dB；分布距离等于喇叭垂直传输距离1.5倍时，声压差值则为2.0 dB；若分布距离等于喇叭垂直传输距离时，声压差值则为1.4 dB。

吸顶扬声器方形排列声压差值
图号
电平差
图（a）
4.35dB
图（b）
2.0dB
图（c）
1.4dB

从上述列表可见，为了达到声场不均匀度不小于6 dB的设计指标，应将扬声器的分布距离控制在垂直传输距离的1.5倍以内。
铜锣湾广场楼层高度为3.0m，扣除天花高度和人耳的实际距离，扬声器至听音点的垂直传输距离约为1.5m左右，本方案采用3W的天花扬声器，每8m距离布置一个，扬声器分布安装示意图如下：

人耳高度

天花
地面
1.5m
8m
3.4m

A

B

C

D

rA

rB

rC

rD
1.5m
吸顶扬声器

上图中，A点为沿扬声器指向性轴线的听音点，B、C、D点为偏离扬声器指向性轴线一定角度的听音点。A、B、C、D点到扬声器的距离分别为rA=1.5m，rB=1.58m，rC=1.81m，rD=2.12m。
根据自由声场公式 10lgP=LP+20lgr-LO 可以计算出A、B、C、D点的声压级：
A点的声压为单个扬声器在该点产生的声压：
LPA=L0+10lgPl-20lgrA
B点的声压为两个扬声器在该点产生合成声压：
LPB=10lg（10LP1/10+10LP2/10）
其中LP1=L0+10lgPL-20lgrB+20lgD（θ）
LP2=L0+10lgPL-20lgrD+20lgD（θ）
C点的声压亦为两个扬声器在该点产生的合成声压：
LPC=10lg（10LP1/10+10LP2/10）
因两个扬声器产生的声压级相同，即LP1=LP2，所以
LPC=LP1+10lg2=LP1+3dB
=L0+10lgPL-20lgrC+20lgD（θ）+3dB
D点的声压级和B点的声压级相同，即：
LPD=LPB
以上式中LPA：A点声压级（dB）
LPB：B点声压级（dB）
LPC：C点声压级（dB）
LPD：D点声压级（dB）
L0：扬声器灵敏度（dB SPL）
PL：声源的声压功率，即扬声器的额定功率（W）
D（θ）：扬声器的指向性系数

铜锣湾广场公共广播系统，扬声器拟采用AMA PC-865B型吸顶扬声器，其性能指标为：
l 额定功率PL：3W
l 灵敏度L0：90dB
l 频响特性：80HZ~16000HZ
l 指向性系数D（θ）：1

由以上指标可计算各点的声压级为：
LPA=90+10lg3-20lg1.5=91.3 dB
LPB=10lg(1086/10+1083/10)=85dB
LPC=90+10lg3-20lg1.81+20lg1+3=92.6dB
LPD=LPB=85dB

由声压级可计算出声场不均匀度：LPc－LPB＝92.6dB－85dB＝4.6dB，远远大于≤6dB的要求。
以上计算结果表明本系统的最大声压级和最小声压级均大于70dB，声场不均匀度不大于6dB，符合设计指标要求。

综上所述，选用AMA PC-865B型吸顶扬声器，按照每隔8米安装，各项指标均能达到和超过系统设计标准。

根据以上计算结果，参照的楼层平面图，结合我们多年的专业设计经验，铜锣湾广场公共广播系统配置扬声器数量分布如下表所示。

广播区域编号
实际区域
吸顶扬声器
悬吊式音箱
壁挂式音箱
1
-1/F

10
2
1/F南侧
10
20

3
1/F北侧
10
20

4
2/F南侧
40

5
2/F北侧
40

6
3/F南侧
40

7
3/F北侧
40

8
4/F南侧
40

9
4/F北侧
40

10
5/F南侧
10
5

11
5/F北侧
10
5

12
6/F南侧
10
5

13
6/F北侧
10
5

合 计

300
60
20
（6）、扬声器选型
考虑到本系统是铜锣湾广场的背景音乐广播系统，因此扬声器的选型显得尤为重要。商场、超市楼内一般较为吵闹，要求吸顶喇叭音质圆润柔和、声音清晰细腻。为进一步提高铜锣湾广场的装修档次，我们在选择扬声器时，除了重点要求具有优美的音响效果以外，还强调必须拥有美丽的外观造型。
香港亚美无线电公司生产的AMA品牌各款室内外扬声器音质优美、外形美观、价廉物美，可与世界名牌媲美，AMA品牌在国内工程界口碑极佳，深受广大工程商的青睐，故此我们将AMA扬声器作为首选品牌。

扬声器的选型基本遵循以下原则：

l 有装饰天花板的区域采用 AMA PC-865B 吸顶式扬声器；
l 地下车库无天花板的区域采用AMA WS-601 B塑壳壁挂式音箱；
l 无装饰天花板、层高较高的区域采用AMA HS-815悬吊式音箱。

AMA PC-865B 吸顶扬声器采用双纸盆全频带喇叭单元，频率响应比普通喇叭更宽，播放音乐和语言都很理想。
AMA PC-865B 吸顶扬声器采用独特设计的一体化喇叭单元，阻抗变换器和接线端子均可安装在喇叭盆架上面，结构紧凑，美观大方。
AMA PC-865B 吸顶扬声器内置的阻抗变换器，采用高磁导率矽钢片精心绕制，频率响应比一般吸顶喇叭要宽，符合高等级要求。
AMA PC-865B 吸顶扬声器设有4个接线端子，用户可根据实际需要选择5W、3W、1W输出功率。可配用专用扬声器护罩，技术指标符合火灾广播要求，外形小巧玲珑，安装简洁方便。
AMA PC-865B 吸顶扬声器所有塑料件采用高强度工程ABS塑料，技术性能符合UL94VO标准。
AMA PC-865B 吸顶扬声器额定承受功率3W，最大可承受功率5W。

AMA PC-865B 吸顶扬声器技术指标

型 号 Model
PC-865B
额定功率 Rated Power
3 W
最大功率 Max. Power
5 W
声压级 (1KHz/1W/1m) S.P.L.
90 dB
额定输入电压 Rated In Voltage
100 V
额定输入
