GD2207
GD2207普通版是一颗高性能、多功能的来电显示电话机控制芯片，语言点阵显示菜单、有电话本功能、内置DTMF与FSK解码器与唤醒电路、上电及掉电复位电路、DTMF拨号器、忙音检测等电路；16位点阵显示；软音量调节、软P/T设置，节省外围元件；免打扰、音乐保留、按键音、智能背光功能齐全； 5组单键记忆、10组双键记忆；并有测试模式更便于生产，收CALL兼容各国标准，如BELL202、V.23、BT、CCA、ETSI，性能稳定可靠。
一、GD2207功能简介：
Ø 语言选择：内置10种语言，英语，法语，意大利语，德语，波兰，希腊，西班牙语，荷兰，俄罗斯,土耳其。当外加EEPROM时，可为十一国语言，即EEPROM中存储一国语言。
Ø 电话本功能，在不外挂EEPROM时存放在CPU内，组数见后表，采用动态存储方式；另外可根据容量需求选择外挂不同的24LCXX系列EEPROM增加组数，组数见后表。
Ø 内置唤醒电路、FSK/DTMF解码器和DTMF产生器，节省成本。
Ø 最少34组16位来电号码与时间， 贵宾号码15 组， 10 组22位去电号码与通话时长存储，采用动态存储方式。当外加EEPROM时，可自动检测不同的EEPROM与对应的来电存储组数。
Ø 5组22位单键记忆、10组22位双键记忆。
Ø 16位5*5点阵字符显示，16位7段号码显示
Ø 内置 16 首MELODY音乐与 1 种普通铃声,并可设置为铃声关闭.
Ø 可外挂语音IC实现报号、遥控查寻、语音传呼功能。
Ø 智能背光灯控制电路
Ø 万年历功能（2000年～2099年，100年）
Ø 有按键音，按键音可开/关。
Ø 拨号模式选择PULSE/DTMF，可在菜单中设置
Ø 可设置出局码（PBX-PREFIX）、本地区码与长途码。
Ø 信箱指示灯、新来电指示灯、铃声指示灯三灯复用。
Ø 重拨、回拨功能。
Ø 预拨号及改错功能,长度为32位，超出32位有错误提示音。
Ø 音乐保留及并机解除音乐保留功能；
Ø 免提功能。
Ø 免提受话电子调节音量，分四级。
Ø 静音功能。
Ø 追拨功能。
Ø LCD亮度8级可调。
Ø 可以外挂2411之类的振铃IC，也可选择内置普通铃声。
Ø 默认为普通铃声，无电或低电复位后会自动转到普通铃声
Ø 工作电压2.4-5.1V；有数据保护功能，掉电数据维持时间长
Ø 待机状态8秒后能自动进入省电模式
Ø 有HFO口，送受话口分开MUTE，便于与通话IC接口
Ø BABY CALL功能
二、键盘、按键说明与功能选项

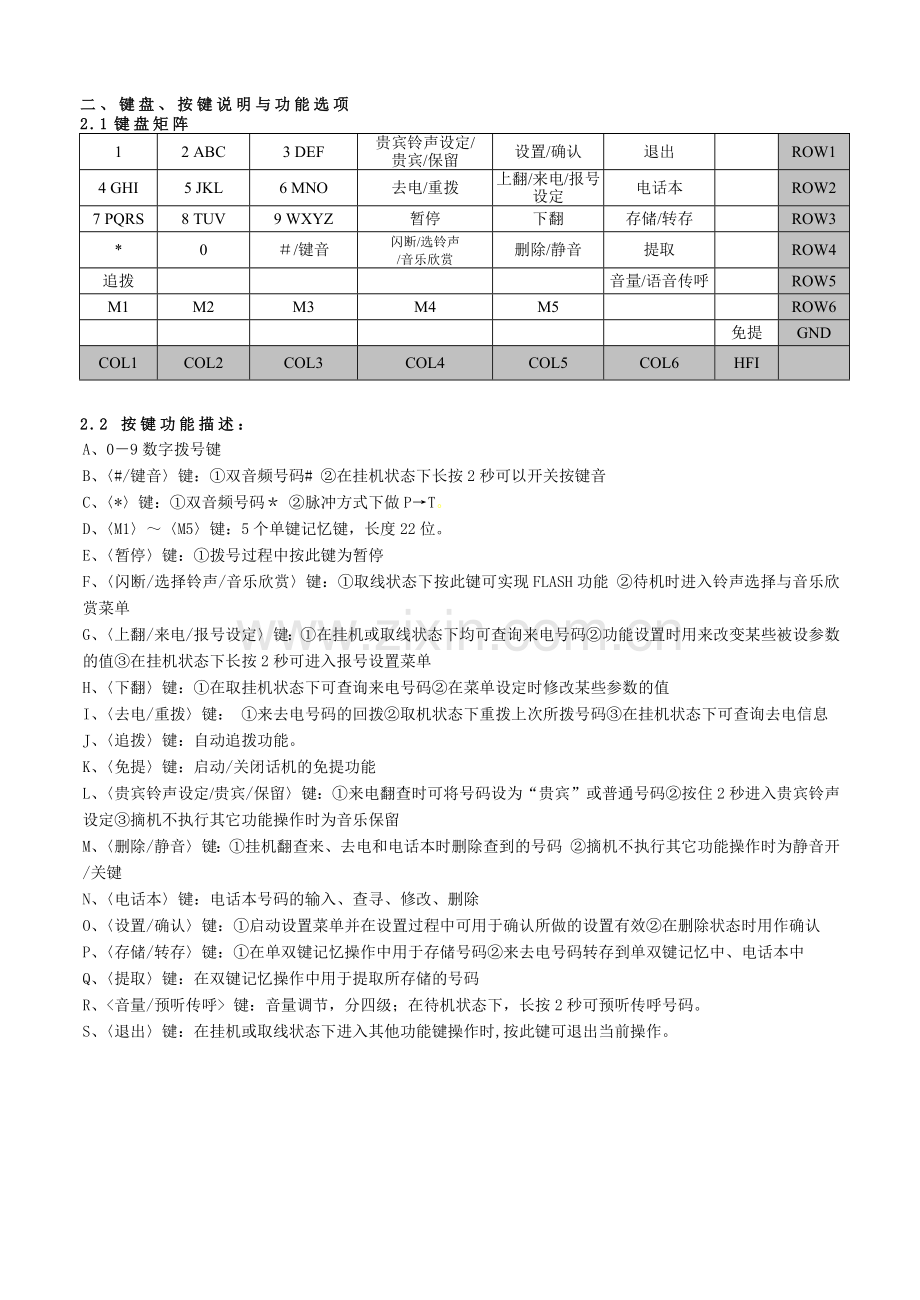

2.1键盘矩阵
1
2 ABC
3 DEF
贵宾铃声设定/
贵宾/保留
设置/确认
退出

ROW1
4 GHI
5 JKL
6 MNO
去电/重拨
上翻/来电/报号设定
电话本

ROW2
7 PQRS
8 TUV
9 WXYZ
暂停
下翻
存储/转存

ROW3
*
0
＃/键音
闪断/选铃声
/音乐欣赏
删除/静音
提取

ROW4
追拨

音量/语音传呼

ROW5
M1
M2
M3
M4
M5

ROW6

免提
GND
COL1
COL2
COL3
COL4
COL5
COL6
HFI

2.2 按键功能描述：
A、0－9数字拨号键
B、〈#/键音〉键：①双音频号码# ②在挂机状态下长按2秒可以开关按键音
C、〈*〉键：①双音频号码＊ ②脉冲方式下做P→T。
D、〈M1〉～〈M5〉键：5个单键记忆键，长度22位。
E、〈暂停〉键：①拨号过程中按此键为暂停
F、〈闪断/选择铃声/音乐欣赏〉键：①取线状态下按此键可实现FLASH功能 ②待机时进入铃声选择与音乐欣赏菜单
G、〈上翻/来电/报号设定〉键：①在挂机或取线状态下均可查询来电号码②功能设置时用来改变某些被设参数的值③在挂机状态下长按2秒可进入报号设置菜单
H、〈下翻〉键：①在取挂机状态下可查询来电号码②在菜单设定时修改某些参数的值
I、〈去电/重拨〉键： ①来去电号码的回拨②取机状态下重拨上次所拨号码③在挂机状态下可查询去电信息
J、〈追拨〉键：自动追拨功能。
K、〈免提〉键：启动/关闭话机的免提功能
L、〈贵宾铃声设定/贵宾/保留〉键：①来电翻查时可将号码设为“贵宾”或普通号码②按住2秒进入贵宾铃声设定③摘机不执行其它功能操作时为音乐保留
M、〈删除/静音〉键：①挂机翻查来、去电和电话本时删除查到的号码 ②摘机不执行其它功能操作时为静音开/关键
N、〈电话本〉键：电话本号码的输入、查寻、修改、删除
O、〈设置/确认〉键：①启动设置菜单并在设置过程中可用于确认所做的设置有效②在删除状态时用作确认
P、〈存储/转存〉键：①在单双键记忆操作中用于存储号码②来去电号码转存到单双键记忆中、电话本中
Q、〈提取〉键：在双键记忆操作中用于提取所存储的号码
R、<音量/预听传呼> 键：音量调节，分四级；在待机状态下，长按2秒可预听传呼号码。
S、〈退出〉键：在挂机或取线状态下进入其他功能键操作时,按此键可退出当前操作。

2.3选择脚功能说明
2.2K
COL5
2.2K
FUN
DS13
DS3

DS16
DS15
DS14
DS6
DS5
DS4
DS2
DS1

ROW4
ROW3
ROW2
ROW1
COL1
COL2
COL3
COL4
COL5
COL6

COL6

2.2K
DS12
DS11
DS10
DS9
DS8
DS7

ROW1
ROW2
ROW3
ROW4
ROW5
ROW6

元件
接 上
不 接
DS1
有外挂语音IC
无外挂语音IC
DS2
二极管接为1，不接为0；可组合成16种选项，以下顺序为DS2 DS6 DS12 DS15
0000英语，0001法语，0010意大利语，0011德语，0100波兰，0101希腊，0110西班牙语，
1010荷兰，1001土耳其，1000俄罗斯
DS6
DS12
DS15
DS3
内置普通铃与内置铃声组合
振铃IC与内置铃声组合
DS7
脉冲断续比为32:68
脉冲断续比为39:61
DS8
脉冲速率为20PPS
脉冲速率为10PPS
DS9
二极管接为1，不接为0；可组合成四种选项，以下顺序为DS9 DS10
00 ：FLASH默认为600mS；01：FLASH默认为100mS；10：FLASH默认为300mS；11：1000MS
DS10
DS11
菜单中默认为脉冲
菜单中默认为音频
DS4
显示来电号码中间有短横线
显示来电号码中间没有短横线
DS13
12小时制显示时间
24小时制显示时间
DS14
追拨一次
自动追拨正常
DS5
没有单、双键记忆
有单、双键记忆
DS16
HFO脚变为MESSAGE灯
HFO为免提控制脚

注：选项DS14接上时，自动追拨键等同与重拨键，仅是收线的时间不同，重拨是1秒，追拨键是5秒。三、GD2207A脚位及帮定打线示意图
3.1帮定图
RING
TIP
DTMF
AVSS
MUSIC
HFI
SPEECH-DATA/POWER2
COL1
COL2
COL3
COL4
COL5
COL6
ROW1
ROW2
ROW3
ROW4
ROW5
ROW6
FUN/SDA
SCK
MUTE
HKS
DPO
HFO
RDRC
VDD
EXTCLK
ROSC
RESET
X32I
X32O
VSS
BACK-LED
MAIL-LED
VOL1
VOL2
DTMFO/HDI
BAT_LOW
RING-CTRL
R_MUTE/DM

SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
VDDT

SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21/ESCK
SEG22/ESDA
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
VX
SEG3
SEG2
SEG1
SEG0
COM15
COM14
COM13
COM12
COM11
COM10
COM9
COM8
COM7
COM6
COM5
COM4
COM3
COM2
COM1
COM0
VDD
VR2
PGAIN2
PGAIN
GS
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
60
59
58
57
56
55
54
53
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
OTP版邦定图

衬底请接地
TIP
DTMF
AVSS
MUSIC
HFI
SPEECH-DATA/POWER2
COL1
COL2
COL3
COL4
COL5
COL6
ROW1
ROW2
ROW3
ROW4
ROW5
ROW6
FUN/SDA
SCK
MUTE
HKS
DPO
HFO
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
VDDT
VDD
EXTCLK
ROSC
RESET
X32I
X32O
VSS
BACK-LED
MAIL-LED
VOL1
VOL2
DTMFO/HDI
BAT_DET
RING-CTRL
R_MUTE/DM
RDRC

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
78
77
76
75
74
73
72
71
70
69
68
67
66
65
64
63
62
61
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
60
59
58
57
56
55
54
53
掩膜版邦定图

衬底请接地
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28

SEG4
SEG3
SEG2
SEG1
SEG0
COM15
COM14
COM13
COM12
COM11
COM10
COM9
COM8
COM7
COM6
COM5
COM4
COM3
COM2
COM1
COM0
LVDD
AVDD
VR2
PGAIN2
PGAIN
GS
RING

芯片尺寸：3090um*3060um.

3. 2脚位说明
脚位
定义
输出/输入
描述
1-36
SEG4-SEG39
输出
LCD信号输出脚
37
VDDT
电源
IC供电脚，请接VDD
38
VDD
电源
数字正电源端
39
EXTCLK
输入
（外接28M晶振输入脚，不使用；可不邦定）
40
ROSC
输入
RC振荡外接振荡电阻（外接28M晶振输入脚，不用）
41
RESET
输入
系统复位脚，104电容到地
42
X32I
输入
32K晶振输入脚
43
X32O
输出
32K晶振输出脚
44
VSS
地
数字地
45
BACK-LED
输出
背光灯控制脚
46
MAIL-LED
输出
信箱指示、NEW CALL、铃声灯, 有选项DS16时为新来电、铃声和
HOLD指示灯控制脚，低有效
47
VOL1
输出
免提音量控制/内置铃声输出
48
VOL2
输出
免提音量控制/内置铃声输出
49
DTMFO／HDI
输出/输入
收CALL时阻抗匹配输出／并机解除HOLD输入
50
BAT＿LOW
输入
电池低电检测输入
51
RING-CTRL
输出
外置振铃IC控制脚，
52
R_MUTE/DM
输出
接收静音/并机检测(按MUTE键，此脚不变低)
53
RDRC
输入
振铃检测输入脚
54
HFO
输出
免提输出口,输出高电平，在遥控状态下输出低, 有选项DS16时为
信箱指示灯控制脚，低有效
55
DPO
输出
脉冲拨号输出脚
56
HKS
输入
叉簧状态检测
57
MUTE
输出/输入
拨号静音输出
58
SCK
输出
外挂EEPROM通讯的时钟脚
59
SDA/FUN
输出
外挂EEPROM通讯的数据脚/功能选择脚
60-65
ROW6-ROW1
输出
键盘扫描输出脚
66-71
COL6－COL1
输入
键盘扫描输入脚，内置上拉，可唤醒
72
SPEECH_DATA
/POWER2
输出/输入
有外挂语音IC时，为外挂语音IC数据输出和电池检测脚，
MIDI、报号、键音时的功放电源由语音IC的的POWER控制
无外挂语音IC时，为MIDI、键音时的功放电源控制和电池检测脚
73
HFI
输出
免提键盘输入脚
74
MUSIC
输出
MELODY音乐输出脚
75
AVSS
地
模拟地
76
DTMF
输出
双音频拨号的输出脚
77－78
TIPI／RING
输入
电话线信号输入脚，前置放大第一级运放的输入端
79
GS
输出
CID信号前置放大第一级运放的输出端，可调节增益
80
PGAIN
输入
CID信号前置放大第二级运放的输入端
81
PGAIN2
输入
CID信号前置放大第二级运放的另一输入端
82
VR2
输出
参考电压滤波输出脚
83
AVDD
电源
模拟电源正
84-99
COM0－COM15
输出
LCD扫描之COM脚、OTP芯片 注：掩膜片为85－104，
85-100
COM0－COM15
输出
LCD扫描之COM脚、掩膜芯片
100-103
SEG0－SEG3
输出
LCD信号输出脚、OTP芯片
101-104
SEG0－SEG3
输出
LCD信号输出脚、掩膜芯片
掩膜片84
LVDD
电源
IC供电，请接VDD。　　　注：仅限掩膜芯片
OTP　104
VX
输入
掩膜选项，不邦定　　　 注：仅限OTP芯片

四、GD2207操作说明：(界面以英文为例)
4．1在待机时可执行如下操作：
A：接收来电信息；
B：提机或按免提键、重拨键进行拨号、通话；
C：进行时间／日期、本地区码等话机设置；
4.2话机设置：
在挂机或取机状态按〈设置〉键启动主菜单，LCD点阵区显示“1. LANGUAGE”，此时按〈上翻〉或〈下翻〉可快速跳到主菜单的其它设置项。设置过程中按〈上翻〉或〈下翻〉可修改参数，修改完后按〈设置〉确认可进入下一项设置。设置过程中按〈删除〉键(或18秒内没有按键操作、取线或收CALL)可退出设置。
A：语言设置：在挂机状态下按〈设置〉键LCD点阵区显示“1. LANGUAGE”，数字区清空，按〈设置〉键确认，LCD点阵区显示当前语言“ENGLISH”，按〈上翻〉或〈下翻〉键可切换为“FRANCAIS”（法语），“ITALIANO”（意大利语），“DEUTSCH”（德语），“POLISH”（波兰语），“GREEK”（希腊）,“ESPANOL”（西班牙语）， “HOLLANDS”（荷兰语），“RUSSI”（俄罗斯语）, “TURKIYE”（土耳其语）。当外挂EEPROM时，自动检测EEPROM中的语言类别。选定后按〈设置〉键确认然后进入时间设定。
B：时间设置：设完语言后按〈设置〉键， LCD点阵区显示“2. DATE TIME”，数字区清空，按〈设置〉键确认，LCD数字区居中显示的当前年份“2006”并闪烁，此时可按〈上翻〉或〈下翻〉键修改，完成后按〈设置〉键确认字符区的月份开始闪烁，然后按同样的方法设置月、日、时、分，完成后按〈设置〉确认进入区域码设置。
C、区码设置：在时间设置完后按〈设置〉键，LCD点阵区显示“3. AREA CODE”，数字区清空，按〈设置〉键确认，可进入区码设置，LCD数字区靠左显示“-”并闪烁，此时按数字键“0～9”输入最长5位的区域码，也可按<删除＞键逐位删除，设完后按〈设置〉键可完成区码的设置及进入长途码设置。来电号码大于或等于9位并且前面几位与所设区码完全一致，则在显示将自动去掉这几位号码。
D：长途码设置：区码设置完成后按〈设置〉键，LCD点阵区显示“4. LONG PREFIX”，数字区清空，按〈设置〉键确认，可进入长途码设置，LCD数字区靠左显示“-”并闪烁，此时按数字键“0～9”输入1位长途码，也可按<删除＞键删除，“-”表示没有长途码。设完后按〈设置〉确认进入出局码的设定。
E：出局码设置：在长途码设置完后按〈设置〉键，LCD点阵区显示“5. PBX PREFIX”，数字区清空，此时按〈设置〉键确认，LCD数字区靠左显示“-”并闪烁，此时按数字键“0～9*＃”输入最长5位的出局码，也可按<删除＞键逐位删除，（“－”表示本位为空，在拨出时不做任何操作），按〈设置〉键可完成出局码的设置。来电号码大于或等于6位时，回拨时将自动在号码前面加出局码并暂停一秒。出局码设完后按〈设置〉确认进入亮度设置。
F：LCD亮度设置：在设置完出局码后按〈设置〉键，LCD点阵区显示“6. CONTRAST”，数字区清空，此时按〈设置〉键屏幕数字区居中显示“-3-”并闪烁，（共8级,上电为第3级）,按〈上翻〉或〈下翻〉键可修改亮度等级。设好后按〈设置〉键确认并进入闪断时间设置。
G：设置闪断时间：在设置完LCD亮度后按〈设置〉键，LCD点阵区显示“7. FLASH TIME”，数字区清空，按〈设置〉键确认，LCD数字区居中显示“600”并闪烁，表示闪断时间为600mS，此时可按〈上翻〉或〈下翻〉键选择FLASH时间，FLASH时间有1000mS、600mS、300mS、180mS、120mS、100mS、90mS可选，选定后按〈设置〉键确认进入拨号制式选择。
H：拨号制式选择：进入后LCD点阵区显示“8. DIAL MODE”，数字区清空，按〈设置〉键确认，LCD点阵区显示“DTMF”，表示此时拨号方式为音频，此时可按〈上翻〉或〈下翻〉键选择“PULSE”，表示脉冲，选定后按〈设置〉键确认并进入BABY CALL设置状态。
G：BABY CALL设置：在设置完拨号制式选择后按〈设置〉键，LCD点阵区显示“9. BABY CALL”，数字区清空，按〈设置〉键确认，LCD点阵区显示“9.BABY CALL OFF”，按〈上翻〉或〈下翻〉键可在ON和OFF之间切换，选为OFF后按〈设置〉键直接完成全部主菜单设置项并退回待机状态；选为ON后按〈设置〉键LCD数字区左对齐显出前次设置的BABY CALL号码并第一位闪烁，此时可以用数字键输入号码；输入第一位后要把原来的号码清空，号码最长为16位，满16位就不能再输入，输完号码后按〈设置〉键直接完成全部主菜单设置项并退回待机状态。
4.3电话本的操作：
在挂机状态下按<电话本>键，屏幕数字区清空，点阵区左对齐显示 “1、ADD ”此时按<上翻>键或<下翻>键可选择“1、ADD ” 或 “2、BROWSE”，按<确认>键进入或按<退出>键退出，30秒不操作做超时退出处理。
A、添加：在挂机状态下按<电话本>键显示“1、ADD ”后再按<确认>键进入添加状态，LCD数字区显示“-”并闪动，提示输入号码，号码不能为空，最长16位，满16位后不再接受数字输入，其间输入错误时可按<删除>键逐位删除，删完所有号码后可重新输入；输入号码后按<设置>键点阵区显示“-”提示输入姓名，用户可以用数字键输入英文大写字母，姓名可以为空，最长16位，满16位后不再接受字母输入，其间输入错误时可按<删除>键逐位删除，删完所有字母后再按<删除>键将退到数字区；有数字无姓名时第一次按<设置>键要先跳到点阵区最左一位显示“_”并闪烁提示输入姓名，再次按下<设置>键才存入电话本。存储时LCD数字区清空，点阵区显示“STORING”一秒，然后退回电话本状态数字区显示“-”，以便继续操作。电话本已经存储满时按<电话本>键不再显示“1、ADD ”而只显示“2、BROWSE”；
B、检索：在挂机状态下按<电话本>键然后再按<上翻>或<下翻>键选择“2、BROWSE” 按<确认>键进入检索状态，屏幕数字区清空，点阵区显示“1、INPUT NAME”，用户可以按<上翻>键或<下翻>键可选择“1、INPUT NAME”或“2、INPUT NUMBER”，再按<确认>键进入，进入“1、INPUT NAME”后，输入姓名并按<设置>键开始按姓名顺序检索。进入“2、INPUT NUMBER”后输入号码然后按<设置>键开始按照号码顺序检索，显示到最后一条时再按<上翻>键可以滚动到第一条；号码与姓名都不输入按<设置>键开始按号码数字头位最小开始显示，有号码或姓名时屏幕上显示与所输入姓名或号码字符串匹配最好的一条记录，此时按<上翻>键或<下翻>键可以从当前记录的位置开始按字母或号码顺序向前或向后滚动显示临近的记录。显示到第一条时再按<下翻>键可以滚动到最后一条。
C：检索到一条记录后可以做以下操作：
1）删除：按<删除>键LCD点阵区显示“DELETE？”，再按<确认>键可以删除当前记录，若按其它键则不删除继续显示当前查寻到的记录。按住<删除>键3秒LCD点阵区显示“DELETE ALL？” ，再按<确认>键可以删除全部记录，若按其它键则不删除继续显示当前查寻到的记录，摘机状态下也可删除。
2）拨出：查到一组号码后手柄取机或按＜免提＞将当前记录的号码拨出，按住<去电/重拨/回拨>键3秒可以加长途码拨出。
3）编辑：按<设置>键可以对当前记录进行编辑，进入编辑后的界面和操作方法与添加状态相同，不过编辑完成后按设置键要回到检索状态继续显示当前记录。
D：来去电信息转存到电话本：在挂机状态下翻查到一组来去电号码后按<存储>键，LCD点阵区显示“SELECT ADDRESS”提示用户选择目的地址，然后按<电话本>键，屏幕进入电话本添加状态，其界面和操作方法与添加状态相同，编辑完成后按<设置>键点阵区显示“STORING”一秒，将该信息存入电话本，然后退回到来去电翻查状态。
1
2ABC
3DEF
4GHI
5JKL
6MNO
7PQRS
8TUV
9WXYZ
*
0└┘
#
E：关于输入法：电话本的姓名只支持大写英文字母与空格，字母在数字键上的位置如右图所示，比如要输入字母K就连按5键两下，要输入字母Y就连按9键三下，所谓连按就是指两次按键之间的时间间隔小于一秒，大于一秒或改按其它数字键即认为当前字母已输完，立即跳到下一位。当前位为字母时一秒内按0键为跳到下一位，当前位还没有输入字母时按0键为在当前插入一个空格。1、*、# 三个键在输入时无效。首位为空格的在存储时自动去掉该空格。
4.4去电号码及通话时间记忆、查寻功能：
本芯片有10组22位去电号码及通话时间记忆、查寻功能。在挂机状态下按<去电/重拨>键，显示最后所拨的一组电话号码及通话时间，查到一组号码后按<上翻>、<下翻>键往前后查看去电号码及通话时间。查到去电号码后，可摘机将该去电号码拨出；在挂机状态下可按<删除>键将该去电号码删除LCD显示“DELETE ？” 再按[确认]键则删除该组去电信息，按住<删除>键3秒将所有去电号码删除，LCD显示“DELETE ALL ？”再按[确认]键则删除所有去电信息。摘机状态下不能查询和删除。
4.5普通功能：
A 在预拨号状态下输入不超过32位号码，输入错误可以按<删除>逐位删除号码，也可按住<删除>3秒可一次性删除号码。输入完成后手柄取机或按＜免提＞将号码拨出。预拨号时号码显示在数字区，点阵区清空。
B 在挂机状态查寻到一组来去电号码或电话本号码，手柄取机或按＜免提＞可将号码直接拨出。
C 取机后直接按〈重拨〉键，可将最后一次号码重拨出去。
D 翻查到来电然后长按<重拨>键3秒可以在号码前面自动加长途码，随菜单设置而定。
E 摘机拨过号码后，按<重拨>键会先 FLASH 1000mS 再将刚才号码拨出。
4.6来电显示功能操作：
A：本芯片在待机状态下，显示实时时间、实时日期、来电数量。点阵区显示“XX NEW CALLS”，没有新来电时显示“00 NEW CALLS”，有新来电时图标区的“NEW”标志点亮，新来电指示灯闪烁。
B：挂机状态下若选择普通铃声可以连续收CALL。（外线来振铃信号时，CALLER ID信号之前的第一声振铃不响）。FSK复合制式的来电显示可以显示与保存最长16位英文姓名，且来电号码中可显示短横。若来电号码无姓名且最后6位与电话本中号码后6位相同，则显示电话本中的姓名。
C：来电信息的查寻：按<上翻>或<下翻>键，显示最后一组来电号码及通话时间，按<下翻>或<上翻>键，可向后或向前循环查寻来电号码；若有未查寻的新来电，LCD的<NEW>标志会一直点亮；若是重复的来电，<REP>标志会点亮。若来电信息中包含姓名信息，翻查时可以显示姓名。
D：来电信息的删除：查到要删除的号码后,挂机状态下按<删除>键一次则删除该组号码，LCD显示“DELETE ？”再按<确认>键则删除该组来电信息（VIP、REJ除外）；按住<删除>键3秒、LCD显示“DELETE ALL ？”再按<确认>键则删除所有接收到的来电信息。在摘机状态下不可以删除。
E：来电的回拨：查寻到要回拨的号码，手柄取机或按＜免提＞可将号码直接拨出，如按住<重拨>3秒，会在来电号码前加“长途码”后，符合条件的号码还会自动加出局码。
F：来电设为贵宾号码：在来电翻查时翻到某组号码后按一下〈贵宾〉键可将该号码锁定为贵宾号码，屏幕上“VIP”图标点亮；再按一下则解除变回普通来电的属性。贵宾号码都不能直接删除，也不能在来电存储满时被新来电覆盖掉，须先解除其贵宾属性再删除或冲掉。
4.7信箱接收：使用语音信箱功能必须在当地电话公司申请这种服务
A 如果语音信箱信息在铃声之后发送则可接收此信息LCD上信箱符号点亮，同时信箱指示灯长亮，同时有新来电又有信箱时灯也闪烁。
B 在查过语音信箱后电话公司将发一个清除信号接收后符号消失，同时信箱指示灯熄灭。
4.8来电报号、遥控查寻新来电及语音传呼功能:有外挂语音IC时可以实现报号的相关功能。
A 设置：挂机状态下按住［上翻/报号］键2秒进入报号、传呼及遥控开关设置，LCD点阵区显示“SPEECH　OFF　”，按［上翻］、［下翻］键选择本地报号功能开或关，然后按［设置］键确认并进入报号次数设置，LCD点阵区显示“REPEAT TIMES 1”，按［上翻］、［下翻］键修改该数字（1-4），按〈设置〉键确认并进入遥控查询开关设置，LCD点阵区显示“REMOTE OFF”，按［上翻］、［下翻］键选择开或关(“OFF”表示遥控查询功能关闭，“ON”表示遥控查询功能开启)，按［设置］键确认并进入遥控密码设置，LCD点阵区显示“PASSWORD”，数字区显示初始密码为“8888”且首位“8”闪烁，按“上翻”、“下翻”键逐位修改并按［设置］键确认，最后一位设置完成后按［设置］键确认并进入报传呼开关设置，LCD点阵区显示 “PAGE　OFF”，按“上翻”、“下翻”键选择开或关(“OFF”表示报传呼关闭，“ON”表示报传呼开启)，按［设置］键确认并进入传呼号码设置，LCD点阵区显示“INPUT NUMBER”，数字区显示当前传呼号码，可按 “删除”键一次删除原号码然后重新输入新号码，号码最长为12位，直接用数字键输入号码后［设置］键确认并退回待机状态。
B 报号功能：当报号功能打开时，收到一组号码后IC会打开POWER脚并从VOICE脚输出该号码的语音。
C 遥控查寻与语音传呼操作的动作流程：
a 上电时默认遥控功能与语音传呼均为关，此时无论响多少声振铃，均不自动摘机
b 设置了传呼号码，且传呼开关为开启，无论遥控查寻设置开或关，振铃达到8次后自动摘机并从DTMF脚输出“主人不在，请拨XXXXXXX”二次然后发出长“BEEP”提示音，停下等待输入遥控指令。
c 未设置传呼号码，或设置了传呼号码但传呼开关为关闭，但遥控查寻设置为开时，振铃达到8次后自动摘机发出长“BEEP”提示音，等待输入遥控指令。
d 在进入到“等待输入遥控指令”的状态后，10秒内没有操作的挂机，依次类推，收完5位号码后，以密码为8888为例，根据该号码分别做如下操作：
² 号码等于88881表示查寻新来电号码。有新来电号码的从DTMF脚报出各组号码，报完后回等待对方进行遥控操作的状态；没有新来电的输出四声短“BEEP”音回等待对方进行遥控操作的状态。
² 号码等于8888*表示开启语音传呼功能；输出长“BEEP”音确认，然后回等待对方进行遥控操作的状态。
² 号码等于8888#表示关闭语音传呼功能；输出长“BEEP”音确认，然后回等待对方进行遥控操作的状态。
² 号码等于88889的表示立即挂机。
² 号码等于88880则进行遥控修改传呼号码的操作；输出长“BEEP”音确认，等待对方输入新的传呼号码，不足12位的以＃号结尾，满12位的待第12位输入后即认为号码结束。号码结束后从DTMF脚把刚才输入的号码报一遍，然后回等待对方进行遥控操作的状态。若发现号码有误，可输入88880重新来过。
² 若号码不等于上述5种情况的：输出两声短“BEEP”音提示错误，然后回等待对方进行遥控操作的状态。连续输入3次错误的，强行挂机。
² 电话机只能在下列三种情况下挂机：输入了88889或连续3次错误或10秒无任何操作。
D 预听传呼号码：挂机状态下按住［音量/传呼查询］键3秒可查询传呼号码，IC可打开POWER脚并从VOICE脚输出一遍“主人不在，请拨XXXXXXX” 若传呼功能为关则显示“PAGE　OFF”，若传呼功能为开但传呼号码为空显示“NO　CODE”
4.9存储功能：本IC有5组单键记忆和10组双键记忆，长度为22位。
A；直接存入：挂机状态下预拨要存储的号码然后按〈存储〉键，LCD点阵区显示“SELECT ADDRESS”提示用户选择目的地址，然后按记忆键M1～M5或数字键0～9。此时点阵区显示“-”提示输入姓名，用户可以用数字键输入英文大写字母，姓名可以为空，最长16位，满16位后不再接受字母输入，其间输入错误时可按<删除>键逐位删除，删完所有字母后再按<删除>键将退到待机状态；输入完姓名后按［设置/确认］键,LCD点阵区显示“STORING”一秒然后回待机
B：来去电转存：在挂机翻查来去电时查到一组号码后按〈存储〉键，LCD点阵区显示“SELECT ADDRESS”提示用户选择目的地址，然后按记忆键M1～M5或数字键0～9。然后按［设置/确认］键，LCD点阵区显示“STORING”一秒然后回来去电翻查状态继续显示本条号码。带姓名的来电在转存入记忆键时可修改姓名，方法同上。
C；单键记忆的拨出：挂机状态下按下M1～M5可显示该号码和人名，手柄取机或按＜免提＞可将号码直接拨出。取线时按M1～M5可直接将其拨出。
D；双键记忆的拨出：挂机状态下按〈提取〉再按数字键可显示所存储的号码和人名；手柄取机或按＜免提＞可将号码直接拨出。摘机状态下按〈提取〉再按数字键也可直接将该号码拨出。
4.10音乐保留功能：在取机状态无其它功能操作下按一下〈贵宾/拒接/免扰/保留〉键并放下手柄，线路被保持并有音乐输出。并接的电话机取机时本机检测到后会自动挂机，保留期间再按一下〈保留〉或〈免提〉键或提起听筒可退出保留状态回到通话状态。本机的保留音乐为简单音乐,同所设置MELODY铃声一致，当设为普通铃时保留音乐响“莫斯科郊外的晚上”。
4.11电子音量调节功能：
免提音量的调节：免提取机后，按〈音量〉键可以调整免提音量，调整音量时显示“VOL 1”，音量分四级，上电时的默认为“VOL 4”，键音是不可调节的。
4.12贵宾铃声设定：
在待机状态下长按〈贵宾铃声设定/贵宾/保留〉，屏幕上点阵区显示当前铃声“SONG XX”并打开预听功能，按〈贵宾铃声设定〉键可以立即播放下一首，按［上翻］、［下翻］也可，预听完后按<退出>键或不操作则自动回待机状态，不保存任何东西，在预听过程中按<设置>键则将当前预听的曲目设定为贵宾铃声。
4.13铃声设定与音乐欣赏
A：本IC内置了 16 首MELODY音乐和 1 首普通电话铃声，在选择了内置振铃且有4.5V电池供电的情况下可进行铃声选择，没有电池的情况下，不能进入该菜单。
B：设定方法：在待机状态下按下〈闪断／铃声〉键，屏幕上点阵区显示当前铃声“SONG XX”并打开预听功能，按〈闪断／铃声〉键可以立即播放下一首，按［上翻］、［下翻］也可，不按键则播完当前音乐自动跳到下首；(当播放到普通铃时，若为内置普通铃则按1秒通1秒断的规律响2次然后跳到下一首，若为外置普通铃则只在屏幕上点阵区显示“NORMAL RING”2秒然后跳到下一首)；所有曲目播放一遍后若再按〈闪断／铃声〉键则继续播放，不操作则自动回待机状态，不保存任何东西。
C：若在预听过程中按<音量>键则将当前预听的曲目设置振铃音量，并显示当前音量“V
