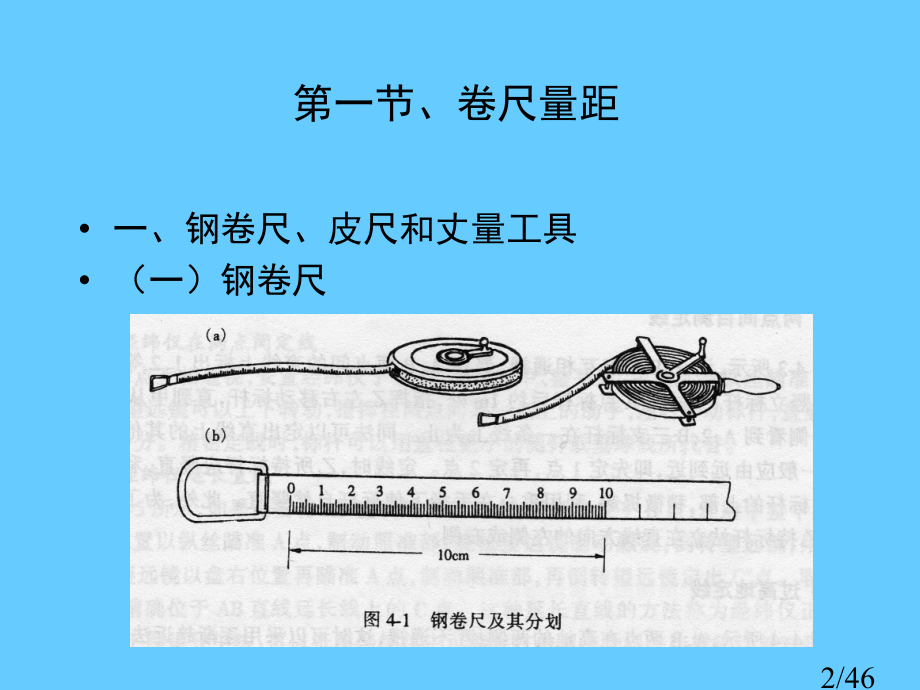

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考,不能作为科学依据。谢谢。本资料仅供参考,不能作为科学依据。本资料仅供参考,不能作为科学依据。谢谢。本资料仅供参考,不能作为科学依据。,第四章、距离测量与直线定向,1/46,一、钢卷尺、皮尺和丈量工具,(一)钢卷尺,第一节、卷尺量距,2/46,(二)皮尺,(三)辅助工具:标杆、测钎、垂球等,3/46,二、直线定线,(一)两点间目测定线,4/46,(二)过高地定线,5/46,(三)用经纬仪定线,(四)用经纬仪延长直线,6/46,三、距离丈量,(一)平坦地面丈量方法,D=nl+l;n:整尺段数;l:尺段长;,7/46,(二)倾斜地面丈量方法,1、斜量法,8/46,2、平量法,9/46,(三)高低不平地面丈量方法,用平量法:D=,d,1,+,d,2,+,d,3,+,d,n,10/46,钢尺量距结果精度普通用相对精度来表示。,相对精度,平坦地域:,11/46,四、钢尺量距精密方法,(,1)经纬仪定线。,(2)量距。钢尺要用弹簧秤施加标准拉力(30米钢尺10kg,50米钢尺15kg),(3)桩顶间高差测量。,(4)尺段长度计算。,12/46,第二节、视距测量,依据光学原理间接测定两点间距离和高差。,一、视线水平时测距原理,尺间隔L=下丝读数上丝读数,P:两视距丝间隔,f:物镜焦距,D:物镜前焦点f至尺子距离。,13/46,14/46,因为MNFm nF,所以dfLP;d(fP)L,水平距离Ddf,(fP)L(f,),fp为视距乘常数,以K表示,(f,),为视距加常数,以C表示,水平距离,DKL100L,设 i 为仪器高;v 为中丝读数;,则 hvi,高差 hiv,B,A,h,15/46,二、视准轴倾斜时测距原理,16/46,(1)水平距离计算公式:,L=MN cos=L cos,倾斜距离D=kL=kL cos,水平距离D=Dcos=kL cos,2,(2)高差计算:,h=D tg iv,kL cos,2,tg iv,=(kLsin2 )/2iv,高程,B,A,h,17/46,视距测量观察步骤:,(1)在测站点安置经纬仪,量出仪器高;,(2)盘左位置,瞄准测点上标尺,使中丝对好仪器高处,或使上丝对准一整数(1m或2m);,(3)使竖盘指标水准管气泡居中,读取竖盘 读数;,(4)利用可编程序计算器,输入观察数据,可快速算出水平距离D和高差h。,18/46,fx180P视距计算程序:,Mode 0,inv PCL,P1,Ent Kin1,Ent Kin1,Ent Kin3,Ent Kin2,100Kin1,90Kout2=Kin2,cos inv x,2,Kout1=inv HLT,2Kin1,Kin 2,Kout2,sin Kout1+MR Kout3=inv RTN,Mode ,程序操作步骤:,仪器高1.45 inv Min,P1 上丝1.573 run,下丝1.1 run,中丝 1.45 run,盘左读数L=8753 run,显示 D=47.24 run,显示 h=1.746,19/46,Casio fx3650P视距计算程序:,Mode mode Mode 1 P1,?A:?B:?C:?D:?X:90DD:100(AB)(cos D),2,Y Ytan DXCD,Ac mode mode Mode 2,DEG(360制):mode mode Mode mode 1,计算:mode 1 Prog 1,A?上丝1.573 EXE,B?下丝1.1 EXE,C?中丝 1.45 EXE,,D?盘左读数L=8753EXE,X?仪器高1.45 EXE,显示 D=47.24 EXE,显示 h=1.746,20/46,第三节、光电测距,一、光电测距原理,D=Ct2(C为光速,约为3 10,8,米秒),21/46,光电测距按采取载波不一样,分为微波测距仪、红外光电测距仪、激光测距仪。,二、相位法测距,经过测量连续调制光在待测距离上往返传输所产生相位改变,间接测定传输时间,从而求得被测距离,这种方法称为相位测距。,22/46,调制光:对发光管注入交变电流,使发光管光强伴随电流大小发生改变。,23/46,调制光频率为f,在传输距离上往返相位延迟为,=2ft,t=/2f,D=Ct/2=(C/2f)(/2),波长=C/f,D=(/2)(/2),=N2+N2(N为整周期数),D=(/2)(N+N),/2 相当于尺长,称为“光测尺”。,24/46,相位法测距仪基本结构,25/46,测距仪测相计只能分辨 0 2之间相位化,而不能测出整周期数 N,所以只能测量出不2相位尾数,。另外,测距仪测量不足一个整周期精度只能到达1/1000,,比如:,频率为15MHz光尺为10m,测距,10m;,频率为150MHz光尺为1000m,测距,1000m。,精度=测距/1000,说明光尺越长,精度越低。,为了兼顾测程和精度,测距仪常采取多个不一样频率调制光波进行测距。用短测尺测定准确小数,用长测尺测定距离大数。,26/46,第四节、直线定向,直线定向:确定地面上一直线与一个标准方向角度关系。,一、标准方向种类,1、真子午线方向:经过地球上某点指向地球南北极方向线。它是用天文测量方法测定。,2、磁子午线方向:地面上某点当磁针静止时所指方向。它能够用罗盘仪测定。,3、坐标纵轴方向:直角坐标系中纵坐标轴方向(x轴方向),27/46,28/46,(高斯平面直角坐标,每一投影带内都是以该带中央子午线作为坐标纵轴),上述三种标准方向,总称“三北方向”。,二、直线方向表示方法,1、方位角:由标准方向北端顺时针方向量至某一直线水平夹角。,方位角又分为真方位角,磁方位角和坐标方位角三种。,29/46,用真子午线为标准方向所得方位角为真方位角,以A表示;,用磁子午线为标准方向所得方位角为磁方位角,以Am表示;,用坐标纵轴方向所得方位角为坐标方位角,以 表示。,方位角角值在0-360之间。,真方位角与磁方位角之间关系为:,A=Am+,为磁偏角,磁子午线北端偏于真子午线以东者为东偏,角值为正;偏于真子午线以西者为西偏,角值为负;,30/46,2、象限角:由标准方向北端或南端起量至已知直线锐角称为象限角,以R表示。,象限角角值在090之间。,象限角分为象限,分别用北东、南东、南西、北西表示。,方位角与象限角之间换算关系,象限:=R R=,象限:=180R R=180,象限:=180R R=180,象限:=360R R=360,31/46,32/46,3、正反坐标方位角,直线前进方向坐标方位角,称为正方位角;其相反方向坐标方位角,称为反方位角。,其关系为:,正反方位角理论上,相差,33/46,4、罗盘仪,一、罗盘仪结构,罗盘仪是用来测定直线磁方位角仪器,主要由望远镜、磁针、刻度盘三部分组成。,(1)望远镜:属外对光望远镜。,(2)磁针:由磁铁制成,有南北极之分,在南端绕有铜丝。,刻度盘:共有360个分划,按逆时针方向注记。,34/46,35/46,36/46,二、测定磁方位角:,1、对中:移动三脚架,使垂球尖对准地面中心点,2、整平:放松球窝装置,调整气泡居中,3、瞄准读数:读北端读数,估读到0.5,12,(,21,180),允许误差范围:0.5,12,12,(,21,180),37/46,电子全站仪介绍,电子全站仪介绍是一个能够同时进行角度(水平角、竖直角)测量和距离测量,由机械、光学、电子元器件组合而成测量仪器。,全站仪广泛应用于控制测量、碎部测量、施工放样、变形观察等方面测量作业中。,38/46,测角精度:,DTM352 2,DTM350/330 5,最小显示:1/5,测距精度:3mm+2ppm,测程:2100m,最小显示:1mm,39/46,40/46,已知点,远程水准,悬高测量,遥距测量,遥距测量,Pt-Pt,HD+HA,面积计算,放样,软件功效,41/46,42/46,显示器转换:按DSP键改变屏幕内容。,43/46,44/46,全站仪基本操作,1、距离测量:瞄准反射棱镜,按MSR键。,2、对边测量:按RDM键,选1或2,瞄准第一点,按MSR键,再瞄准第二点,按MSR键。,3、悬高测量:瞄准目标棱镜,按REM键,输入目标高(HT),再按MSR键,松开制动螺旋,转动望远镜瞄准树顶或楼顶,显示树高或楼高。,45/46,4、角度测量:按ANG键,选1归零;选2输入角值;选3锁定水平角;选4角度复测。,46/46,
