solidworks转CAD，不用重新标注尺寸，且可以用布局出符合国标的标准图纸

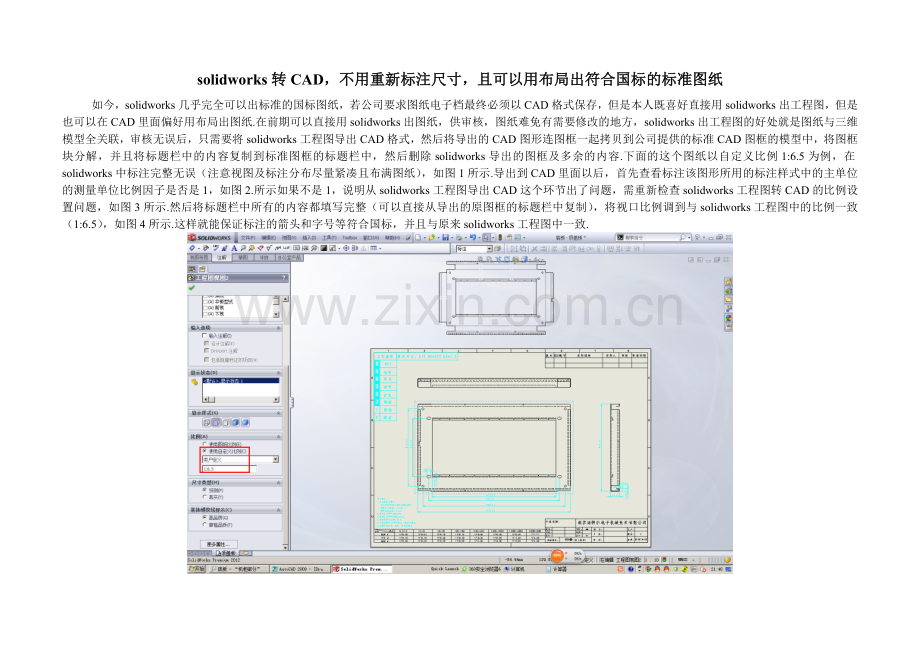

如今，solidworks几乎完全可以出标准的国标图纸，若公司要求图纸电子档最终必须以CAD格式保存，但是本人既喜好直接用solidworks出工程图，但是也可以在CAD里面偏好用布局出图纸.在前期可以直接用solidworks出图纸，供审核，图纸难免有需要修改的地方，solidworks出工程图的好处就是图纸与三维模型全关联，审核无误后，只需要将solidworks工程图导出CAD格式，然后将导出的CAD图形连图框一起拷贝到公司提供的标准CAD图框的模型中，将图框块分解，并且将标题栏中的内容复制到标准图框的标题栏中，然后删除solidworks导出的图框及多余的内容.下面的这个图纸以自定义比例1:6.5为例，在solidworks中标注完整无误（注意视图及标注分布尽量紧凑且布满图纸），如图1所示.导出到CAD里面以后，首先查看标注该图形所用的标注样式中的主单位的测量单位比例因子是否是1，如图2.所示如果不是1，说明从solidworks工程图导出CAD这个环节出了问题，需重新检查solidworks工程图转CAD的比例设置问题，如图3所示.然后将标题栏中所有的内容都填写完整（可以直接从导出的原图框的标题栏中复制），将视口比例调到与solidworks工程图中的比例一致（1:6.5），如图4所示.这样就能保证标注的箭头和字号等符合国标，并且与原来solidworks工程图中一致.
