印刷材料全套整本书电子教学教程.ppt

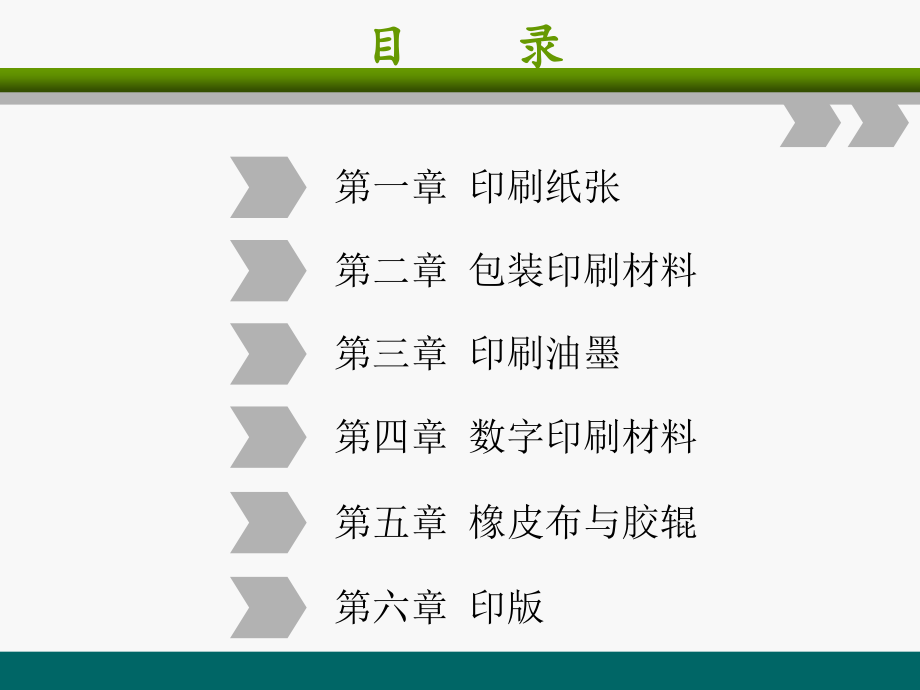

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,印刷材料,第一章 印刷纸张,目 录,第二章 包装印刷材料,第三章 印刷油墨,第四章 数字印刷材料,第五章 橡皮布与胶辊,第六章 印版,第一章 印刷纸张,第一节 常用印刷纸张,一、常用印刷纸张的识别,第一章 印刷纸张,按包装形式分：卷筒纸、平板纸。,表面是否涂布涂料：涂料纸、非涂料纸。,非涂料纸：新闻纸、胶版纸、胶印书刊纸、凸版纸、字典纸等。,1,、常用纸张的分类：,涂料纸：铜版纸、轻量涂布纸、铸涂纸等。,涂料纸特征：,（,1,）白度较高。,（,2,）平滑度很高。,（,3,）光泽很好。,（,4,）质地紧密、厚实。,用途：高档精美印刷品。,新闻纸特征：,（,1,）白度相对较低。,（,2,）纸面颜色略带微蓝色或微黄色。,（,3,）质地比较松软。,（,4,）表面比较粗糙。,（,5,）极易发黄发脆。,用途：报刊、普通书刊。,第一章 印刷纸张,第一章 印刷纸张,胶版印刷纸特征：,简称胶版纸，俗称道林纸。,胶版纸与新闻纸相比，白度高，表面平滑，手感较为细腻。,用途：专供彩色画报、宣传画、商标、图片、插图以及其它彩色出版物的高级印刷用纸。,胶印书刊纸特征：,介于新闻纸和胶版印刷纸之间。,字典纸特征：,纸薄、质轻，纸面平滑，不透明度很高。,二、纸张的外观质量,第一章 印刷纸张,能够通过人的感觉器官就可以鉴定的纸张的外在质量。,卷筒纸主要尺寸：宽度,平 板 纸 尺 寸：宽度,长度,1,纸张尺寸,幅面尺寸,俗 称,商业称呼,7871092,小规格（标准张）,正度,8501168,大规格,8801230,特规格,8891194,超规格,大度,印刷业最常用的平板纸尺寸 单位：,mm,第一章 印刷纸张,2,偏斜度,平板纸的长边或短边与其相对应的长边或短边的尺寸偏差的最大值。,测定方法：对折测定法、重合测定法。,3,平整度,纸张表面平服匀整的程度。,检查方法：平看纸面、手摸纸面。,4,洁净度,纸张表面整洁干净的程度。,检查方法：平看纸面、斜看纸面。,第一章 印刷纸张,5,均匀度,纸张中植物纤维及其它成分在纸张的整个幅面上的均匀分布程度。,检查方法：迎光观察。,6,常见纸病,纸病：纸张残存的不符合规定标准的缺陷。,透明点、窟窿和孔眼三种纸病的比较：,在光线照射下，纸面纤维较薄处出现的透明小点称为透明点；纸面上小的无纤维小孔称为孔眼；纸面上大的无纤维孔眼或破洞称为窟窿。,纸病的检查：,迎光看、平看、斜看、手模、听声。,第一章 印刷纸张,第二节 纸张的正反面,一、纸张正反面的判断方法,第一章 印刷纸张,正面：含有较多的填料、胶料以及细小的植物纤维。,反面：含有相对较多的比较粗大的植物纤维。,双面铜版纸两面差别不明显。,正反面判断方法：,直观法、泡湿法、划痕法、撕裂法、卷曲法、压痕法、平滑度测定法、施胶度测定法。,二、纸张正反面与印刷的关系,第一章 印刷纸张,纸张正反面印刷的线条与网点比较：,第一章 印刷纸张,第三节 纸张的纵横向,一、纸张纵横向的判断方法,1,纵横向的形成,纵向：抄纸机运行的方向。,横向：与丝缕长度方向相垂直的,方向。,2,纵横向的判断,方法,示 例,观察法,撕裂法,第一章 印刷纸张,方法,示 例,拉扯法,卷曲法,重叠法,水滴法,第一章 印刷纸张,方法,示 例,湿水伸长测定法,翻执法,膨胀法,刮边法,第一章 印刷纸张,二、纵向纸与横向纸的尺寸变化规律及对书籍的影响,1,、纵向纸与横向纸的尺寸变化规律,纵向纸：植物纤维的排列方向与纸张长边方向平行。,横向纸：植物纤维的排列方向与纸张长边方向垂直。,吸水伸长时的纵向纸与横向纸对比情况：,第一章 印刷纸张,2,、纸张丝缕方向对书籍的影响,对书籍封面的影响：,对书籍书芯的影响：,理想选择：,封面采用横向纸并加勒口,书芯采用纵向纸,第一章 印刷纸张,第四节 纸张质量的评价指标,第一章 印刷纸张,纸张质量评价指标体系,基本指标,一,光学指标,二,强度指标,三,表面性能指标,四,第一章 印刷纸张,一、基本指标,1,、定量、厚度、紧度,指标名称,表示方法,单 位,定量,M,g/m,2,厚度,D,mm,紧度,G,g/cm,3,第一章 印刷纸张,2,、尘埃度,3,、伸缩率,单位：个,/m,2,伸缩率包含：伸长率“”，收缩率“”。,横向伸缩率纵向伸缩率。,伸缩速度：单位时间内纸张伸缩率大小的标志。,重复湿润、干燥，每次循环所产生的伸缩量逐步减少。,4,、,pH,值,纸张呈酸性时，油墨的氧化结膜过程将受阻。,纸张呈碱性时，能够促进油墨的氧化聚合反应。,第一章 印刷纸张,二、光学指标,包括：白度、不透明度和光泽度。,1,白度,纸张受白光（如日光）照射后全面反射其中各种色光的能力。,同一产品所用的纸张前后白度均匀一致。,以文字为主的印刷品，白度大于,50%,即可。,彩色印刷品一般要求其白度不得低于,80%,。,单色网线产品，也要求纸张具有较高的白度。,需在明亮的环境下展示，不应选用含过量荧光增白剂的纸张。,区别方法：在暗室内对含有荧光增白剂的纸张进行紫外线照射。,第一章 印刷纸张,纸张阻止入射光线透过的能力。,纸张的不透明度与印刷不透明度的区别。,单、双面印刷品对纸张不透明度要求不同。,2,不透明度,第一章 印刷纸张,3,光泽度,光泽度：物体表面方向性选择反射的程度。,镜面反射,完全光泽,扩散反射,无光泽,影响纸张光泽度的决定因素：纸张的平滑度。,光泽度大小比较：非涂料纸轻量涂料纸涂料纸美术印刷纸铸涂纸,不同印刷品对纸张光泽度有不同的要求。,第一章 印刷纸张,三、强度指标,第一章 印刷纸张,包括：抗张强度、耐折度、撕裂度。,1,抗张强度,抗张强度的表示,绝对抗张力：每单位面积的断面所能承受的最大拉力。（,kg/cm,2,）。,裂断长：当纸张不能承受自身的重量而断裂时的长度，单位：,m,。,抗张指数：指以单位宽度、单位定量纸张试样的抗张力表示的纸张的抗张性能，即抗张指数等于试样被拉断时的张力除以试样的宽度，再除以试样的定量。单位为,Nm/g,（牛顿,米,/,克）。,第一章 印刷纸张,纸张在一定的张力作用下，能够经受一定角度反复折叠而使其折断的折叠次数。,2,耐折度,3,撕裂度,内撕裂度：,纸张抵抗剪力裂断作用的能力。单位为,mN,（毫牛顿）。,边撕裂度：,撕裂预先没有切口的试样，从纸张的边沿开始撕裂一定长度所需要的力来表示，单位为,N,（牛顿）。,思考：,边撕裂度大，内撕裂度一定就大吗？,四、表面性能指标,第一章 印刷纸张,包括：表面强度、施胶度、平滑度、吸收性。,1,表面强度,纸张抵抗黏力对纸张表面剥离、分层作用的能力。,表示方法：,在一定黏度的油墨作用下，纸张表面产生拉毛现象时的印刷速度来表示，单位为厘米,/,秒或米,/,秒。,测定方法：,IGT,印刷适性仪测定法,丹尼森蜡棒法,称量法,湿黏法,PF,1,+F,2,+F,3,印刷要求：,第一章 印刷纸张,2,施胶度,施胶方法：,内施胶、表面施胶。,施胶目的：,胶印与书写的需要。,在纸张中加入或涂上憎水性的胶料而形成对含水液体渗透的抵抗性能。,第一章 印刷纸张,3,平滑度,纸张表面平整、均匀、光滑的程度。,大小表示：时间，单位为秒。,测定原理：空气泄漏法。,表示方法与测定原理：,常用纸张平滑度大小比较：,铜版纸凹版纸凸版纸新闻纸,平滑度与印刷的关系：,不同的印刷方式对纸张的平滑度有着不同的要求。,高平滑度的纸张有利于色调层次的再现。,平滑度越高，油墨的用量越少。,印刷中针对具有不同平滑度的纸张，应采用相应的工艺方法。,第一章 印刷纸张,4,吸收性,纸张对液体的吸收程度。,表示方法：,单位面积的纸张在一定压力和温度下，在规定时间内表面所吸收的水量来表示，单位为,g/m,。,第一阶段：压力渗透。,第二阶段：纸张敏弹性的恢复性吸收。,第三阶段：自然吸收过程。,印刷过程中纸张对油墨的吸收过程：,吸收性的大小取决于纸张结构的疏松程度。,五、常用印刷纸张的质量标准,1,新闻纸,质量等级：优等品、一等品、合格品。,适用产品：报纸、杂志、电话号码本、邮政编码本等。,2,胶印书刊纸,质量等级：优等品、一等品、合格品。,适用产品：书籍、期刊。,3,胶版印刷纸（双胶纸）,质量等级：优等品、一等品、合格品。,适用产品：彩色画报、画册、图片、插图、商标、宣传画、封面等。,第一章 印刷纸张,第一章 印刷纸张,4,单面胶版印刷纸（单胶纸）,质量等级：,A,等品、,B,等品、,C,等品。,适用产品：,A,等供印刷高级彩色宣传画、软包装烟盒、商标等使用，,B,等和,C,等供印刷一般商标、彩色画使用。,5,中小学教科书用纸,质量等级：,B,等品、,C,等品、,D,等品。,适用产品：中小学教书内页。,6,凸版印刷纸,质量等级：,B,等品、,C,等品、,D,等品。,适用产品：书籍、期刊、参考资料的内页、讲义、试卷、一般表格等。,第一章 印刷纸张,7,薄凸版纸,质量等级：,A,等品、,B,等品、,C,等品。,适用产品：工具书。,8,书皮纸,质量等级：,A,等品、,B,等品、,C,等品。,适用产品：一般书籍、课本、期刊及作业本的封面用纸。,9,字典纸,质量等级：,优等品、一等品、合格品。,适用产品：字典、袖珍手册、工具书和科技刊物等。,第一章 印刷纸张,10,涂布美术印刷纸,产品分类：重量涂布与中量涂布、单面涂布与双布涂布、有光型与亚光型。,质量等级：优等品、一等品、合格品。,适用产品：彩色凸印、胶印、凹印中的细网线图文的印刷。,11,轻量涂布纸,质量等级：优等品、一等品、合格品。,适用产品：普通的产品广告、期刊杂志等。,12,铸涂纸,质量等级：,A,等品、,B,等品、,C,等品。,适用产品：高级美术图片、彩色广告、高档商标和贺卡等。,六、印刷用纸的选用,第一章 印刷纸张,要注意以下四个方面：,1,、纸张的品种与印刷机的类型。,2,、纸张的幅面尺寸。,3,、纸张的定量。,4,、纸张的质量等级。,第一章 印刷纸张,第五节 纸张水分管理,一、纸张入厂时的验收与检查,第一章 印刷纸张,7,纸张尺寸稳定性的验收,4,连取,4,5,张纸张的检查,3,单张纸的检查,1,纸张外包装的验收,2,去除外包装后的外观验收,纸相：,一定含水量的纸张，在一定的温度和湿度时所呈现的形状。,5,纸张尺寸的验收,6,纸张定量的检查,8,纸张表面强度的验收,二、印刷车间温湿度的控制,第一章 印刷纸张,1,车间温湿度的控制范围,2,温湿计的使用,印刷环境,夏季,冬季,春秋季,温度（）,26,30,16,20,21,25,相对湿度（,%,）,60,65,45,50,53,58,人眼视线与温度计的上表面相平。,人与干湿球湿度计距离要适当，时间要短。,悬挂于印刷车间居中心位置的墙壁或柱子上。,应选用卫生脱脂纱布为宜，每月应当换纱布两到三次。,应使用蒸馏水，不可使用普通的自来水。如果没有蒸馏水时也可用凉开水代替。,三、纸张的平衡水分,第一章 印刷纸张,纸张处在一定的温湿度的条件下，纸张所含的水分处于相对稳定的状态，这时纸张所含的水分称为纸张在该温湿度条件下的平衡水分。,两个要点：,1,、吸湿速度脱湿速度。,2,、平衡水分为动态平衡。,四、纸张调湿的方法,第一章 印刷纸张,1,纸张含水量不均匀引起的纸张变形,2,纸张调湿方法,（,1,）自然吊晾法,（,2,）晾纸机调湿法,（,3,）解湿法,第一章 印刷纸张,3,调湿时间的掌握,（,1,）纸张的种类以及对空气的相对湿度的敏感程度。,（,2,）纸张面积的大小以及纸张定量的高低。,（,3,）纸张的平均含水量与车间的相对湿度的差别。,（,4,）纸张本身（未吊晾前）含水量的均匀程度。,（,5,）产品套印精度的要求。,（,6,）纸张的出厂期的长短。,（,7,）印刷机的性能。,（,8,）晾纸设备鼓风与否。,（,9,）气候变化情况。,第一章 印刷纸张,一般情况下，纸张与印刷车间之间的温度差为,5,时需,10,小时后，温度差为,10,时需,20,小时后才可拆包。,5,“,露点,”,对纸张含水量的影响,（,1,）进行到中途时把纸张倒挂一下，改变上下位置。,（,2,）吹风吹力的大小以吹入空气后纸张之间呈现,1.5mm,间隙为宜。,（,3,）吊纸时，每叠数量不易过多，以,30,50,张纸张为适中。,（,4,）防止正反面搞错。,（,5,）如遇中途气候急剧变化，则应适当延长吊晾时间。,4,吊晾操作时应注意的几个问题,五、印刷过程中纸张的水分管理,第一章 印刷纸张,1,严格控制润版液的用量。,2,随季节的变化，印刷车间的温湿度应作相应的调整。,3,注意半成品的投放情况，要分级转换，适时调整温湿度。,4,无恒温恒湿设备的工作场地，其窗户必须按需开关，加装排气风窗及门帘。,5,如遇外界气候异常，半成品应用塑料薄膜或防湿布覆盖起来。,6,局部控制印刷环境。,7,对于质量要求不高、但需快速交货的产品，可采用较为简便的方法消除纸张的变形。,六、印刷结束后的纸张管理,第一章 印刷纸张,1,错误的观点：产品印刷完毕，万事大吉。,2,影响后工序，如折页、装订、覆膜、上光、烫箔等带来了加工上的困难。,第一章 印刷纸张,第六节 纸张的计量与保管,一、纸张的规格,第一章 印刷纸张,纸张规格,质量：定量、令重,幅面尺寸,包装形式：卷筒纸、平板纸,卷筒纸：宽度,平板纸：宽度,长度,二、纸张的开本,第一章 印刷纸张,1.,印刷纸张的幅面形状,设：宽边长度为,长边长度为,x,则：,2,x,x,/21,x,2,即,:,宽长,12,1.414,第一章 印刷纸张,2.,纸张开本的开切方法,开本：书刊成型后单面的面积相当于全张纸单面面积的多少分之一。,几何级数裁切法,直线裁切法,纵横混切法,特点：,能充分利用纸张，又可用机器折页，印刷装订非常方便。,A4,纸的含义,特点：,不浪费纸张，但裁出的页数有双数和单数，不能全用机器折页。,特点：,能适应一些畸形开本的需要，但对技术操作不利，且不能充分利用纸张幅面。,第一章 印刷纸张,3.,开本的类型,按照尺寸的大小分：大型开本、中型开本、小型开本。,按照开本的形状分：竖开本、方形本、窄形本、横开本等。,开本的称呼：小、大、特、超。,第一章 印刷纸张,4.,开本的选择,根据书籍的不同情况选择开本的大小。,根据书籍篇幅的多少选择开本的大小。,书籍开本要与纸张规格、印订设备相适应。,三、印刷用纸的计量,第一章 印刷纸张,1.,平板纸的计算,（,1,）平板纸质量的计算,1,令,500,张全张纸,令重（,kg,）,平板纸的长度（,m,）,平板纸的宽度（,m,）,纸张的标准定量（,g/m,2,）,令重的计算公式：,（,kg,）,式中：,简化系数：,令重的计算公式：,第一章 印刷纸张,（,2,）平板纸用纸量的计算,一张全张纸印刷正、反两面为,2,印张；,印刷对开纸正、反两面为,1,印张。,一令纸为,500,张全张纸，两面印后即等于,1000,印张，也称,“,千印张,”,。,印张,每一批书籍用纸令数的计算公式：,用纸令数,=,印数,印张的计算公式：,第一章 印刷纸张,2.,卷筒纸的计算,（,1,）卷筒纸质量的计算,计算公式一：,计算公式二：,第一章 印刷纸张,式中，,S,卷筒纸的面积，,m,V,卷筒纸的体积，,m,G,卷筒纸的紧度，,g/cm,M,卷筒纸的实测定量，,g/m,（,2,）卷筒纸面积的计算,式中，,R,卷筒纸的直径，,m,r,卷筒纸的纸芯直径，,m,b,卷筒纸的幅宽，,m,第一章 印刷纸张,（,3,）卷筒纸的残损,当破口在卷筒纸的周边时：,当破口在卷筒纸的中部时：,第一章 印刷纸张,3.,纸板的计量,按传统的习惯，黄纸板采用号码来代表其定量。,黄纸板号码与定量之间的关系为：定量,=,（号码,55,）,20,。,号码,4,6,8,10,12,14,16,20,24,28,定量（,g/m,2,）,200,310,420,530,640,750,860,1080,1300,1520,黄纸板每令重量限定为,25 kg,。,按一般规定，每吨黄纸板共,4,件，每件,10,令，共计,40,令。,四、纸张的保管,第一章 印刷纸张,（,1,）纸张在装卸、搬运时的注意事项,（,2,）纸张在堆码时的注意事项,（,3,）纸张露天堆放时的注意事项,（,4,）对纸张库房的要求,（,5,）纸张防霉处理,八防工作：,防潮、防霉、防晒、防热、防折、防油污、防鼠虫蚁、防久存变质。,第二章 包装印刷材料,第一节 纸板与瓦楞纸板,一、纸张与纸板的辨别,第二章 包装印刷材料,1.,定量与厚度的不同。,2.,挺度与抗弯曲能力的不同。,3.,结构的不同。,4.,外观色泽的不同。,二、常用纸板的性能和质量指标,第二章 包装印刷材料,单面白纸板,质量等级：优等品、一等品、合格品。,主要性能：,正面洁白平整、组织紧密、挺度较高，印刷时不易起毛，尺寸稳定性好，可进行彩色印刷。,具有较好的缓冲性能，制成外包装盒后能可靠地保护商品。,具有良好的耐折性和成型性。,机械加工方便，适合高速连续生产。,回收利用性好，对环境无污染。,可与其他材料复合，能够获得性能更好的包装材料。,适印产品：香烟、药品、化妆品、文具、食品等商品的包装盒。,第二章 包装印刷材料,2,单面涂布白纸板（简称涂布白纸板）,质量等级：优等品、一等品、合格品。,主要性能：,比单面白纸板具有更高的平滑度和光泽度，更适合于单面彩色印刷。,其他性能与单面白纸板相同。,适印产品：化妆品、洗涤用品、食品等商品的包装。,第二章 包装印刷材料,涂布白卡纸,质量等级：优等品、一等品、合格品。,产品种类：分为单面光和双面光两类，其中单面光又分为背,面,无涂料和背面有涂料两种类型。,适印产品：印制美术印刷品或印刷后制作高档商品的包装纸盒。,三、瓦楞纸板,第二章 包装印刷材料,面纸,上下两个面层，有时也细分为内面纸和外面纸,瓦楞芯纸,中间的呈瓦楞状的一层,夹芯纸或夹层纸,中间一层平板纸,通常面纸所用的材料为箱纸板，瓦楞芯纸和夹层纸使用瓦楞原纸。,1,瓦楞纸板的结构,第二章 包装印刷材料,三种楞形的性能比较,瓦楞形状,平面抗,压能力,缓冲,弹性,受压后,复原能力,胶黏剂,耗用量,瓦楞,黏接线,瓦楞辊,磨损,压楞时,抗压溃性,V,形,强,差,弱,少,窄,快,弱,U,形,弱,好,强,多,宽,慢,强,UV,形,较强,较好,较强,较少,适中,较慢,较强,2,瓦楞形状,第二章 包装印刷材料,3,瓦楞的种类,瓦楞名称,瓦楞代号,楞高,楞条数,超大瓦楞,K,依 次 降 低,依 次 增 多,大瓦楞,A,中瓦楞,C,小瓦楞,B,微瓦楞,E,瓦楞各向受力比较,第二章 包装印刷材料,瓦楞种类,平面（抗压）能力,垂直（抗压）能力,平行（抗压）能力,A,形,差,好,差,B,形,好,差,好,C,形,一般,一般,一般,第二章 包装印刷材料,4,瓦楞纸板的作业适性,含水量在,10%13%,时作业适性最佳。,含水量低于,7%,时瓦楞纸板纤维脆化，会造成压痕不明显或压线破裂。,含水量超过,13%,时，挺度会急剧下降，切口处会起毛边，甚至出现“闭口”故障。,第二章 包装印刷材料,第二节 塑料薄膜与复合包装材料,一、常用塑料薄膜的鉴别,第二章 包装印刷材料,1,塑料的分类,分为塑料薄膜和塑料板材两大类。,2,常用塑料薄膜的鉴别,鉴别依据：物理特性、燃烧特性。,常用塑料薄膜的鉴别,第二章 包装印刷材料,薄膜,名称,代号,物理特性,燃烧,性,自熄,性,火焰,颜色,燃烧,状况,散发,异味,残留,迹象,聚乙烯,PE,透明性差，柔软易产生划痕，有蜡感，,HDPE,有纸感,易,无,尖端黄色,底部蓝色,边熔化落下，边燃烧冒黑烟,石蜡燃烧时的气味,黑色蜡状，微脆,聚丙烯,PP,比聚乙烯硬，挺括，透明性一般，,BOPP,透明性好,易,无,尖端黄色,底部蓝色,边熔化落下，边燃烧冒少量黑烟,石油气味,黑色蜡状，脆性,聚氯,乙烯,PVC,依助剂用量而异，紫外线下硬,PVC,产生浅蓝或紫白色荧光，软,PVC,产生蓝色或蓝白色荧光,难,有,尖端黄色,底部绿色,软化，冒白烟,刺激性酸味,黯黑色,普通,玻璃纸,PT,透明，较硬、湿润后柔软,易,无,红黄色,像纸那样燃烧,同纸一样气味,灰白色粉沫,聚酯,PET,透明、较硬、振动时发出金属清脆声,易,无,黄色火焰,边缘蓝色,收缩熔融，冒黑烟,松香味,残留黑粉,二、常用塑料薄膜的印刷性能,第二章 包装印刷材料,代号：,PE,1,聚乙烯薄膜,分类：,低密度聚乙烯,LDPE,应用于食品包装、纤维制品包装、日化用品包装、药品包装。,中密度聚乙烯,MDPE,应用于制作蒸煮包装袋、食品袋及冷冻袋等。,高密度聚乙烯,HDPE,可用作垃圾袋、内衬袋，可以用来包装食品、办公和体育用品、药品，与其他材料复合可包装水泥、化肥等。,线性低密度聚乙烯,LLDPE,可作正面印刷，主要用于制作重包装袋、产品袋、食品袋及冰箱袋等。,超高分子量聚乙烯,UWMPE,可作大型容器、特种薄膜使用。,第二章 包装印刷材料,无色、无味、无臭、无毒，呈半透明状。它不与湿气、油脂、化合物等发生反应，室温时不溶于大部分溶剂，对热的稳定性差，但能承受,70,的低温。熔接性好，对氧气和二氧化碳有很好的透过性，对水蒸汽的透过性差。,在印刷之前或印刷过程中需对聚乙烯薄膜做适印性处理。,PE,的物化特性,PE,的印刷性能,第二章 包装印刷材料,2,聚氯乙烯薄膜,代号：,PVC,分类：,硬质聚氯乙烯,在纤维制品、食品包装和杂品包装上使用，在印刷行业中经常用它来制作书刊、文件夹、票证等封面的外包装，还可用于制作凸版印版。,软质聚氯乙烯,在日用品上使用，可用作台布、雨衣、床单、化肥包装、瓶贴、瓶口封套、干电池和电容器的外包装等。,第二章 包装印刷材料,聚氯乙烯薄膜是一种无色透明的薄膜，有很好的强度，耐化学药品性、耐燃自熄性、耐磨性、电绝缘性和热封性优良。缺点是热稳定性差，受热会引起不同程度的分解，耐光性也差。氯乙烯是一种致癌物质，所以普通的聚氯乙烯不能用于食品包装。如果要使用它作食品包装，必须对其进行改性。,PVC,的物化特性,印刷前一般不需要进行表面处理，就可进行正面或反面的印刷。聚氯乙烯是塑料印刷和柔性版印刷常用的承印材料之一。,不足之处：印刷时易产生静电。伸缩率大，易产生套印不准。油墨的附着牢度较差。,PVC,的印刷性能,第二章 包装印刷材料,3,聚丙烯薄膜,代号：,PP,常用的有聚丙烯挤出薄膜（,CPP,），定向拉伸聚丙烯薄膜（,OPP,）、聚丙烯收缩薄膜等。,种类：,应用：,高温蒸煮的内衬材料、家庭用品、医疗器械、皮箱、透明包装。对其适当处理可作为印刷的承印材料。,第二章 包装印刷材料,无色、无味、无毒，透明度高，耐热性较好。聚丙烯几乎不吸水，具有优良的化学稳定性，只有在浓硫酸、芳香族溶剂及四氯化碳的作用下其稳定性才有所下降。聚丙烯还具有较好的机械强度、易加工成形、成品不易变形，有优良的高频电性能和不受湿度影响的特点。聚丙烯耐寒性、耐气候性差，高温时刚性不足。,PP,的物化特性,PP,的印刷性能,PP,的透明性、耐热性及印刷适性都优于,PE,，可用于正反面印刷。双向拉伸聚丙烯（,BOPP,）印刷性能最好。对印刷油墨的吸附性较差，需要进行电晕处理后才能进行印刷。,第二章 包装印刷材料,无色透明、具有光泽的薄膜，与其他薄膜相比，强度高，坚韧性好和弹性率大，耐磨、耐热、耐寒、耐油、化学稳定性好，对水、水蒸气及其他气体的阻隔性好。在张力作用下尺寸稳定性好，在较宽的温度范围内能保持优良的物理机械性能。电绝缘性很高。聚酯易燃烧，燃烧时会爆裂成碎片并呈黄色火焰，边缘呈蓝色，热封性差。聚脂薄膜价格较高，使用中易带静电，因此一般很少单独使用，而是采用以聚脂为基材的复合薄膜，这种复合薄膜密封性好，封口强度高，是机械化、自动化包装最好的薄膜。,4,聚酯薄膜,代号：,PET,应用：,适用于冷冻食品的包装，又适用于蒸煮包装袋。,PET,的物化特性,印刷前一般需经过电晕处理，在高速印刷时，必须安装有效的静电消除器。,PET,的印刷性能,第二章 包装印刷材料,5,玻璃纸,可作为乳制品、肉制品、水果、蔬菜、糖果、冷冻食品、点心、面条、药品、化妆品、香烟、录音带等的包装，还可以与纸、纸板、金属合金箔片黏结。玻璃纸表面可涂布树脂，作为有些印版的版基。另外也可用来作为扭结包装、外皮包装等。,应用：,代号：,普通玻璃纸：,PT,单面防潮玻璃纸：,MOT,单面防潮有热合性的玻璃纸：,MOST,两面防潮无热合性的玻璃纸：,MT,第二章 包装印刷材料,玻璃纸的物化特性,非常透明，又具有闪光性，因而具有十分漂亮的光泽。普通玻璃纸透湿性很好，但经涂布树脂后可防潮、防锈、防污染,.,玻璃纸纵向强度比横向强度大，但撕裂强度较差，稍有缺口时，一撕就破。,玻璃纸的印刷性能,玻璃纸印刷通常采用凹版印刷和柔性版印刷，印刷性能好，特别是对高速、多色印刷具有良好的适应性；使用的印刷油墨通常是溶剂型油墨。玻璃纸是一种非吸墨性材料，印刷时要采用热风干燥法或红外线干燥法，使印刷油墨中的溶剂迅速挥发而干燥。玻璃纸尺寸稳定性差，干燥后会产生收缩变形，而且还会使玻璃纸变脆，强度下降。,三、塑料薄膜的印前处理和静电控制,第二章 包装印刷材料,将高压电引入两个电极，两电极之间保持一定距离。把需处理的薄膜连续地送进两个电极之间，由于高压电使空气中的氧高度电离而产生臭氧，使薄膜表面受到氧化处理。臭氧是一种强氧化剂，使薄膜表面氧化，在活性点上生成极性基团，从而改善了薄膜与印刷油墨之间的界面关系。,1,印前处理的方法,2,注意事项,两个电极之间的距离在,3mm,以内。,要经常检测电晕放电处理的效果。,电晕处理后立即印刷。,要保持工作环境的清洁。,第二章 包装印刷材料,3,电晕放电的效果检查,液滴滴定法,水笔划线测定法,胶带粘拉测定法,抗折皱测定法,表面张力简易测定法,塑料包装印刷一般采用在油墨中掺入抗静电剂的方法来消除静电。,4,塑料薄膜的静电处理,四、复合包装材料,第二章 包装印刷材料,如：,纸,/PE/AL/PE,1,复合薄膜的分类与鉴别,组成：,基材、涂料、胶黏剂,基材,纸、玻璃纸、塑料薄膜、铝箔等。,涂料,聚偏二氯乙烯、氯化聚丙烯、硝化纤维素等。,胶黏剂,种类很多。,表示方法：,按其复合的材料和由外至内的顺序来表示其复合的结构。,（,1,）复合薄膜的组成及表示方法,第二章 包装印刷材料,1,）纸塑复合型,（,2,）复合薄膜的分类,2,）塑塑复合型,3,）纸铝塑复合型,有纸底塑面、纸面塑底、塑纸塑三种。,双层结构、三层结构、四层结构等。,第二章 包装印刷材料,对称结构复合材料有自然卷曲的现象，特别是在热水中更加明显。对称结构的材料无此现象。,用火柴烘烤，如出现微小气泡，则是复合材料。,在材料的边缘切一小口进行缓慢斜向撕开进行判别。,通过拉扯或揉搓后，不同的单层材料因变形不一致而发生剥离。,（,3,）复合薄膜的鉴别,取决于复合薄膜的用途、包装物的要求和单层薄膜的性质。,复合薄膜材料的选择,第三章 印刷油墨,第一节 油墨的型号,一、油墨的分类和命名原则,第三章 印刷油墨,1,油墨的分类,凸版油墨（,T,）,平版油墨（,P,）,凹版油墨（,A,）,网孔版油墨（,W,）,专用油墨（,Z,）,油墨全名印刷版型油墨品种颜色,油墨颜色颜色大类色相花色,油墨基本名称仍采用我国已广泛使用的名称,油墨专用辅助剂并列到同类油墨中编号、命名,油墨通用辅助剂辅助剂代号用途花色,油墨命名原则,二、油墨的命名与型号,第三章 印刷油墨,油墨的型号,油墨型号以一个汉语拼音字母和五个阿拉伯数字组成。,表示花色序号,表示颜色色相,表示油墨品种、性能、用途等,表示印刷版型,辅助剂的型号,通用辅助剂的型号由一个汉语拼音字母,F,和三个阿拉伯数字组成。,F,表示辅助剂的花色,表示辅助剂的特性、用途、组成等,表示辅助剂,第三章 印刷油墨,第二节 油墨颜色质量的评价,一、刮样法,第三章 印刷油墨,刮样形状如右图所示。,面色：,刮样纸上的油墨薄层；,墨色：,刮样纸下部的油墨厚层；,底色：,刮样纸上的油墨薄层对光透视。,黑色横道：,比较试样油墨与标样油墨的透明度的大小。,检验时以观察面色和底色为准，墨色仅供参考。,目测方法如右图所示。,目测时应在入射角,455,的标准照明体下进行观察。,二、,GATF,色轮图,第三章 印刷油墨,1,GATF,推荐的四个参数,GATF,：美国印刷技术基金会的简称。,（,1,）色强度：,（,2,）灰度,（,3,）色相误差,三原色油墨色相偏向密度值最小的滤色片的颜色。,（,4,）色效率,第三章 印刷油墨,圆周方向：,色相误差,半径方向：,灰度，最外层为,0,，圆心为,100%,三间色：,色偏方向为偏向于最小密度值的滤色片的,颜色（本色滤色片的密度值除外）。,色轮图,三、常用标准四色油墨,第三章 印刷油墨,1,光谱特性,第三章 印刷油墨,黄,+,品红,=,红,黄,+,青,=,绿,品红,+,青,=,蓝,黄,+,品红,+,青,=,黑,2,三原色油墨的混合,稳定中间调和暗调的颜色。,增大图像的反差，加强中间调和暗调的层次。,可以解决图文中的文字线条印刷的问题。,改善了油墨的印刷适性，降低了印刷成本。,3,黑墨,黑墨在四色印刷中的作用：,第三章 印刷油墨,第三节 油墨的流动性能,一、油墨的黏度与屈服值,第三章 印刷油墨,流体抗拒流动的一种性质，是流体分子间相互吸引而产生的阻碍分子间相对运动能力的量度，即流体流动的内部阻力。,1,油墨的黏度,（,1,）黏度的概念,或,1,泊,(P),100,厘泊,(cP),1000,毫泊,(mP),0.1,帕,秒,(Pas),第三章 印刷油墨,（,2,）影响油墨黏度的因素,油墨的黏度由油墨的组成及结构所决定。,油墨的黏度与温度有关。,温度不发生变化的条件下，机械作用会导致油墨的黏度降低。,（,3,）印刷中的常见流体,牛顿流体,塑性流体,第三章 印刷油墨,2,油墨的屈服值,指使油墨产生形变所需要的最小剪切应力。,用平行板黏度仪测定油墨屈服值的原理：,屈服值与油墨性能之间的关系：,屈服值的大小直接影响油墨的流动性。油墨的屈服值也能表明油墨的稀稠和软硬。,用被测油墨铺展的最大直径间接地表示油墨的屈服值的大小。油墨铺展的最大直径通常取,30min,时油墨所铺展的直径，以,mm,表示。,二、油墨的触变性,第三章 印刷油墨,1,触变性概念,在一定的温度下，油墨经搅拌或施加机械外力后，油墨逐渐变稀变软，流动性变好，当停止外力的搅拌作用后，油墨又逐渐变稠变硬，流动性变差，这种性质叫做油墨的触变性。,絮凝状态 分散状态,第三章 印刷油墨,封闭性区域（又称触变环）,2,触变性大小的表示方法：,封闭性区域面积越大，则油墨的触变性越大。,触变指数,静止时间和在一定剪切速率作用下所对应的剪切应力最大值（又称峰值）存在着对应关系，以此可以表征油墨的触变性。,流动性好的油墨其触变指数应在,1.6,左右。,第三章 印刷油墨,3,触变性与印刷之间的关系,触变性过大，会影响油墨的流动性；触变性太小，则会出现图文细线变粗，网点不结实的现象。,第三章 印刷油墨,第四节 油墨的转移性能,一、油墨的黏性与黏性增值,第三章 印刷油墨,油墨层分离时的阻力的大小。,1,油墨的黏性（,Tack,，黏着性）,油墨黏性仪（又称油墨表）：,它由一根辊子上涂上一定体积的油墨，并按一定的速度使它旋转，这样油墨就转移到其他辊子上，这时测出金属墨辊与橡胶墨辊之间油墨分离时所需的力，就得出了油墨的黏性大小。由于该仪器只给出了力的相对大小，所以没有单位，只以数字表示之。测定时墨辊旋转的速度越快，黏性的数值也越大。通常把在,400,转,/,分,速度下,1min,时的测定值作为油墨的黏性值。,2,油墨黏性的测定,经验法：,用食指蘸取少量的油墨涂布于铜版纸的表面，以指尖加压后急速剥离并连续多次，以感知墨膜分裂时拉力的大小。,第三章 印刷油墨,转速越快，油墨黏性越大。,油墨黏性随油墨用量增多而增大。,油墨的黏性随温度的升高而减小。,湿压湿印刷时顺着印刷色序油墨的黏性应依次降低。,湿压湿印刷时油墨的残余黏性随时间的延长而增大。,印刷时纸质情况不同，纸张拉毛发生的程度也不相同。,单色胶印机，要注意套印时间。,3,油墨的黏性与印刷的关系,注意：,正确区分黏性与黏度之间的差别。,第三章 印刷油墨,用,15min,时测得的油墨黏性值与,1min,时,测得的油墨黏性值之差表示。,油墨黏性增值的大小反应了油墨在印刷机上的稳定性。,4,油墨的黏性增值,二、油墨的拉丝性,第三章 印刷油墨,油墨的丝头过短，油墨不能顺利地实现转移；,油墨的丝头过长，墨丝断裂后，在离心力的作用下易造成飞墨，溅脏印品。,油墨拉丝性好，拉丝后回弹能力强，墨膜被拉力拉平，边缘无扩散，网点清晰。,拉丝性：油墨受到拉伸后由于自身具有内聚力，会延伸成丝，最后在中间断裂，这种油墨形成丝状的能力称为油墨的拉丝性。,拉丝性对印刷的影响：,第三章 印刷油墨,拉丝性的测定：,平行板黏度计,直线的斜率为油墨丝头的长短,搅拌,20,次左右，观察墨丝状况：细丝连续不断，断开时又出现回缩现象，说明油墨丝头较长；细丝断断续续，不完全连惯，回缩现象又不够明显，断开较快，这就说明这种被测油墨的丝头较短。,经验性判断,第三章 印刷油墨,截距,I,越大，,油墨越稀软，油墨的身骨不好，印刷时容易造成油墨的过度乳化以及印刷网点扩大等印刷故障。,截距,I,越小，,油墨越稠厚发硬，表现为黏度大，触变性大，印刷时则容易出现油墨传递不良，纸张表面出现拉毛脱粉等现象。,截距,I,：,三、油墨的流动性,第三章 印刷油墨,油墨从一个容器倒入另一个容器是否容易好倒。,油墨膜层是否容易流平。,油墨在墨斗中是否容易下墨。,1,油墨流动性好坏的表现形式,第三章 印刷油墨,2,油墨流动性与印刷的关系,第三章 印刷油墨,第五节 油墨的干燥性能,一、油墨的固着与干燥,第三章 印刷油墨,油墨由流体状态变为固体状态的能力。,1,油墨干燥的概念,干燥过程分为两个阶段：,固着：,油墨转移到承印物表面后，由液态变为半固态，不能再流动转移。,彻底干燥：,干性油开始发生氧化聚合反应，生成高分子聚合物，从而使颜料固化而形成坚固的皮膜。,第三章 印刷油墨,收纸落纸时，不致于与前一张纸张的印刷面之间发生油墨的转移。,更换收纸台前油墨的固着进程已进行到不致于发生印刷品背面粘脏的程度。,油墨硬化到怎样的程度才算固着？,油墨的固着速度应满足实用的要求。,油墨固着状态的判断,判断依据：印刷品的背面不发生粘脏。,观察二点：,在印刷适性仪上进行。测定时首先
