第四讲：点/直线/构造线/删除/修剪/打断/倒圆/倒角
1．创建点：
1）.点样式的选择:(点样式总共有20种)
操作步骤:在命令行输入指令ddptype并按空格键确认或选择主菜单: 【格式】------【点样式】。

2）.创建单点:指每次只创建一个点。
操作步骤:在命令行输入指令PO并按空格键确认或选择主菜单: 【绘图】------【点】------【单点】，然后在绘图区域中任点一点即可。
3）.创建多点:指可连续创建多点。.
操作步骤:选择主菜单: 【绘图】------【点】------【多点】，然后在绘图区域中连续点多个点。
4）.创建等分点(定数等分):指按输入的数目可连续创建多点。.
操作步骤: 在命令行输入指令DIV并按空格键确或选择主菜单: 【绘图】------【点】------【定数等分】，然后选择等分对象，再在命令行输入等分的数目按空格键即可。
5）.创建等分点（定距等分）:指按输入的间距可连续创建多点。
操作步骤: 在命令行输入指令么ME并按空格键确或选择主菜单: 【绘图】------【点】------【定距等分】，然后选择等分对象，再在命令行输入等分的间距按空格键即可。
实例练习：定数等分的运用如下图

2．创建直线：
是直线按钮，英文Line.，快捷命令为L（直线）。
构成方法：
1）两点建构线：
步骤：点命令，然后在绘图区点第一点，移动鼠标并点下一点。（注意：也可以去点多个点）。如果不想再画了则可以按空格键或空格键结束命令。如下图所示：
第二点
第一点

注意：空格结束命令可以用鼠标右键、键盘上Enter键、空格键以及Esc键（为了操作方便常用空格键）。利用前面讲的绝对坐标和相对坐标来创建准确点来创建直线。
2）C和U的运用：
步骤：点命令，然后点第一个点至第五个点，如上图所示。
第五点
第四点
第三点
第二点
第一点

A．此时看信息对话框，输入C并按空格键，则第一个点与最后一个点会首尾相接。
B．输入U并按空格键后，可以撤消最后两个点所定义的线，可以重新定义最后一点的位置。注意：可以多次输入U并空格，起撤消作用。
3）F8键和的运用：
按正交键与按下F8键的意义是一样的，都是代表正交开或者正交关。
举例：点，后点第一个点，再点或是F8键，此时信息对话框中显示<正交开>，则点第二个点或多个点时所画出的线会是水平或垂直线。再去点或是F8键，此时信息对话框中显示<正交关>，则点后面的多个点所构成的线只会是斜线，而不是水平或者垂直线。

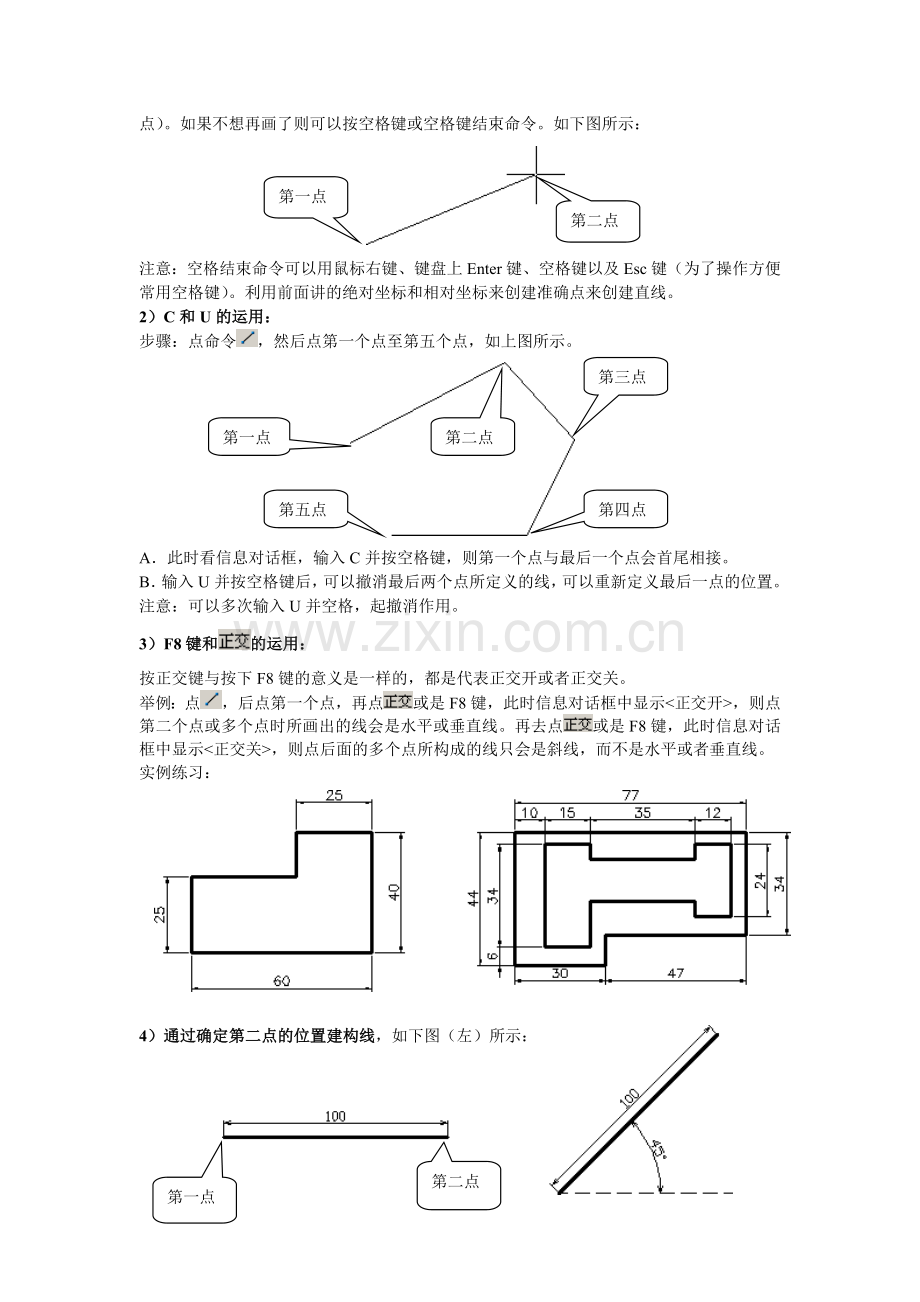

实例练习：

4）通过确定第二点的位置建构线，如下图（左）所示：

第二点
第一点

A： 步骤：点，然后选择第一点，再将设置为<正交开>，再移动鼠标确定第二点在第一点的什么方位。然后输入100并按空格键，最后按鼠标右键结束。
B：步骤：点，然后选择第一点， 设置为<正交开>或者是<正交关>都可以，再指定下一点或是放弃（V）：在此输入<45并按空格键，后稍微移动一下鼠标见到一根具有斜度的线确定方向后输入100并空格（此时也可以随意抓一点作为结束点，但就不能确定线长为100了），最后按空格键结束。结果如上图（右）所示：
提示：在使用CAD时，使用率最高的一个键是空格键。它有确定和重复上一个命令的作用。以后常用。还有一个键是退出键/取消键为：ESC。还有一个就是重画RE. 窗口缩放：Z
5）利用草图设置中的极轴追踪中的极轴角绘角度线。
步骤：在命令行输入OS并按空格键进入草图设置对话框，选择 【极轴追踪】，在极轴角设置勾选极轴，勾选【附加角】在列表中输入要使用的一个或多个角度，然后点【确定】。

6）创建两个圆或圆弧的公切线。
步骤：在命令行输入L并按空格键，输入切点快捷键TAN并按空格键，点选第一个圆的直线的切点附近边，再次输入切点快捷键TAN并按空格键，点选第二个圆的直线的切点附近边即可。

7）创建与一个圆或圆弧相切且锁定角度线。
步骤：在命令行输入L并按空格键，输入切点快捷键TAN并按空格键，点选圆的直线的切点附近边，接着输入相对极坐标@ 长度<角度并按空格键。例如下图。

8）创建与一条直线平行的直线。
步骤：在命令行输入L并按空格键，先指定第一点，然后在命令行输入PAR并按空格键，再把光标移到要平行的目标线上当出现一个平行符号后再将光标移到所要平行线位置下当出现平行符号后迅速单击左键即可。
9）创建与一条直线垂直的直线。
步骤：在命令行输入L并按空格键，先指定第一点，然后在命令行输入PER并按空格键，再把光标移到要平行的目标线上当出现一个垂直符号后迅速单击左键即可。

3．.创建构造线：主要用于补视图，2D模具设计时。
是指构造线按钮，英文Xline，快捷命令XL.
使用方法：主要有以下五种方法。
1）水平构造线
步骤：点输入H并按空格键，出现一水平构造线，点一个或多个放置点。
2）垂直构造线
步骤：点输入V并按空格键，出现一垂直构造线，点一个或多个放置点。
3）角度构造线
步骤：点输入A并按空格键，输入角度（可正可负），点一多个放置点。
4）角平分线
步骤：点输入B并按空格键，指定角的顶点，指定角的起点，指定角的端点。
5）偏移构造线
步骤：点输入O并按空格键，输入偏移距离值，选择直线参考线。

4．删除图元：
删除图元主要有以下四种方法：
1）是删除命令，英文Erase，快捷命令为E
步骤：点，然后选择对象并按空格键确定（可以点选也可框选）
2）在“编辑”菜单中
步骤：首先选取将要删除的对象，然后在主菜单中选择【编辑】|【清除】即可。
3）在“右”键菜单中
步骤：首先选取将要删除的对象，然后将光标移动到绘图区域空白按鼠标右键，当出现下拉菜单选择【删除】。
4）直接按键盘上的快捷键
步骤：首先选取将要删除的对象，然后直接按键盘上的“DELETE”删除键即可。这是删除方法中最快的一种。
5．修剪图元：TR
1）修剪与删除的区别：修剪是一整条线或图元要删除一部分又要保留一部分；而删除是整个不要了。
2）操作步骤：依次选择主菜单【修改】|【修剪】或在命令行输入快捷键TR并按空格，然后先选择修剪边界线空格确认，再点选将要修剪掉的部分。
注：如果不想选择修剪边界线，那么在输入TR后，连续空格两次，再点选择要修剪的部分即可。

6．打断命令：
· 是指打断，英文Break，快捷命令为BR。
打断主要有以下两种用途：
（1）第一种，用打断命令修剪一段图元
步骤：先准备一根线或圆弧。点命令后点取要打断的对象且所选择的这个点作为打断的起点，然后移动鼠标去点取打断的第二个点。这时将两点之间的部分删除了。技巧：点第二点时，可以把鼠标移至线的外面任一地方。
另外，圆只能逆时针打断,所以选择点要注意顺序性控制。
（2）第二种，用打断命令分割图元，即在指定点打断图元。
步骤：在命令行输入BR按空格，然后选择分割对象，再接着输入F并按空格，点分割的交点处两次即可。

7．倒圆角命令：
· 是指圆角命令，英文为Fillet，快捷命令为F。
（1）在任意两图元之间创建一个圆角
步骤：先准备一线、矩形或一些图元。然后点命令或在命令行输入F按空格后输入R并空格，再输入新的半径值并空格，选第一图元，后选第二图元，则出现了圆角。
（2）在倒圆角时是否保留原边界线：
步骤：在命令行输入F空格，输入R空格，输入新半径值空格，再输入T空格，如果输入N空格，那么再选择倒圆角的两图元边，这样能保留原边界线。如果不能保留，那么在输入T空格后，再输入T一次空格，再选择倒圆角的两图元边，这样不保留多余边界线。
（3）用倒圆角来修剪延伸边线(修剪模式必须选择修剪)
步骤：在命令行输入F空格，输入R空格，输入新半径值为0并按空格，然后选择两图元即可。

8．倒直角命令：
是指倒角，英文为Chamfer，快捷命令为CHA。
步骤：1）准备对象。。
2）点命令后输入D并空格，输入第一倒角距离并空格，
输入第二倒角距离，如果第二个与第一个一样则可直接空格，
选第一条直线，然后选第二条直线。
注：右图中的A和B两尺寸可以相等也可不相等。倒直角操作与倒圆角基本一样。
下面实例练习：
