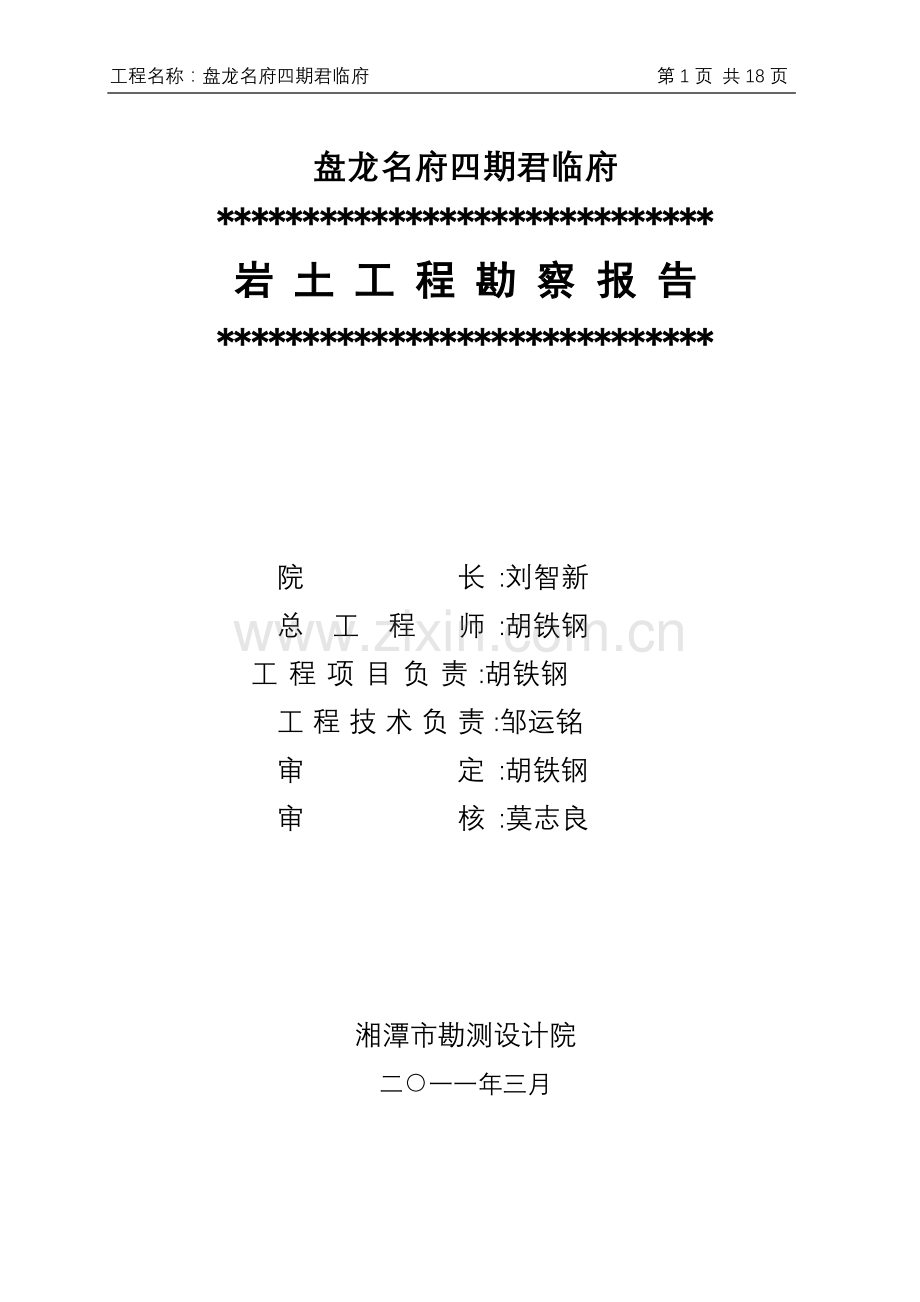

盘龙名府四期君临府
*****************************
岩 土 工 程 勘 察 报 告
*****************************

院 长 :刘智新
总 工 程 师 :胡铁钢
工程项目负责:胡铁钢
工程技术负责:邹运铭
审 定 :胡铁钢
审 核 :莫志良

湘潭市勘测设计院
二○一一年三月

目 录
文字部分
1 概述
2 自然地理条件、地形、地貌及区域地质构造
3 场地地层构成及岩土物理力学性质
附《物理力学指标统计表》
4 地下水简况
5岩土工程评价
6结论与建议
图表部分
1钻探点平面布置图
2工程地质剖面(柱状)图
3钻探点主要数据一览表
4土分析报告
5岩石分析报告
6水分析报告
7单孔波速测试报告
附件
1岩土工程勘察技术委托书
2场地全景照片及岩、土层照片（1～7）
3《湖南省建设工程勘察现场见证报告》及见证一览表
盘龙名府四期君临府
岩土工程勘察报告
１ 概 述
湘潭市盘龙置业有限公司拟在福星中路的北面、丝绸北路的西南面兴建盘龙名府四期的君临府，主楼25-30层，框剪结构，裙楼5F，框架结构，设计±0.00高程为66.50m左右，场地整体设有地下室三层，埋深12m，相应的地下室底板高程为54.50m左右，拟建物占地面积约为19341.9m2。基础形式未定，荷载未提供。由湘潭市规划建筑设计院设计,受建设方委托，我院承担了该工程详细勘察任务,其目的:
1了解建筑场地内及附近有无影响工程稳定性的不良地质现象
2 查明场地的地层结构及各岩土层物理力学性质
3 查明场地内地下水类型，埋藏条件及腐蚀性
4 提供基础类型及设计参数
本次勘察由委托方按拟建物周边线、角点和中心点布置勘探点，共布置钻孔51个，编号为zk1～zk51。钻孔各孔分布位置详见《钻探点平面布置图》。
我院按勘察合同、工程勘察技术委托书及：
《岩土工程勘察规范》GB50021-2001（2009年版）
《高层建筑岩土工程勘察规程》JGJ72-2004
《建筑地基基础设计规范》GB50007-2002
《建筑基坑支护技术规程》JGJ120-99
《建筑桩基技术规范》JGJ94-2008
《工程地质钻探标准》 CECS240:2008
《原状土取样技术标准》JGJ89-92
《土工试验方法标准》GB/T50123-1999
《建筑抗震设计规范》GB50011-2010
《建筑工程勘察设计文件编制深度规定》（试行）
等有关标准进行勘察，根据工程的规模和特征,该工程属二级工程，根据场地复杂程度，场地为一级场地，根据地基的复杂程度，地基属二级地基，综合判定场地勘察等级为甲级。外业工作由我院岩土公司于2010年3月6日完成，用GY-100型钻机，采用套管护壁，冲击钻进的方法，同时辅以标准贯入、重型动力触探和剪切波速试验等原位测试。本次勘察由湘潭市施工图审查服务有限公司勘察现场见证中心负责派人旁站全程见证。土、水试验由我院土工试验室于3月13日完成,共计完成如下工作量：
1 施工钻孔51个、总进尺1737.6m
2下护壁套管769.0m
3 取原状土样27件、取扰动土样6件、取岩石试样6组、取水样3件
4 土的常规试验27件、土的压缩试验8件、剪切试验19件
5 颗粒分析6件
6水质检验3件
7自然单轴抗压强度试验6组
8岩石物理性质指标试验3组，软化系数3组
9 标准贯入（N）试验41次
10 重型动探（N63.5）试验3.8m。
11钻孔波速测试3孔
注：孔口标高及钻孔坐标由我院测量队实地测量，高程为1956年黄海高程系，坐标为湘潭市独立坐标系。
２ 自然地理条件、地形、地貌及区域地质构造
2.1 自然地理条件
湘潭市位于湖南省中部，湘江中下游，属亚热带湿润季风气候区，主要河流为湘江，流经市区。
据湘潭市气象台资料，全年最冷为冬季（12月～次年2月），主要风向为NNW风；最热为夏季（6月～9月）主要风向为SSE风。全年风向频率最大（19%）为NNW风，年平均风速2.4m/s，最大可达20m/s。年平均降雨量集中在3～7月，降雨量在1309mm/年左右，梅雨季节为4～6月，年平均气温17.3℃。
2.2 地形、地貌
场地位于福星中路的北面、丝绸北路的西南面，场地起伏很大，场地高程为63.90～66.70m，原始地貌属湘江河流冲积Ⅱ级阶地（场地全景见照片1）。
2.3 区域地质构造
根据《湖南省区域地质志》（1/20万）等区域地质资料分析，拟建场地的西北侧，距离约1.1km的湘江东岸有一条三角坪～竹埠港断裂带（F48）沿湘江东岸延伸。经钻探揭露，岩石中局部泥质成分较高，裂隙发育，呈闭合状，在勘察范围和深度内未发现明显断裂构造迹象，该断裂构造对拟建场地无明显影响。
３ 场地地层构成及岩土物理力学性质
3.1 场地地层构成
在勘察范围及勘探深度内,组成场地地层自上而下依次为人工填积的杂填土,冲积而成的粉质粘土、中砂和圆砾,残积而成的粉质粘土及下伏强风化和中等风化粉砂质泥岩。其各层主要特征依次描述如下：
3.1.1杂填土①（Q4ml）：褐灰-褐黄色，含碎石、生活垃圾、建筑垃圾、及少量耕植物等，局部底部含少量淤泥质杂填土，人工填积，结构松散，稍湿-湿。层厚0.60～16.80m，层底高程47.50～65.50m。
3.1.2粉质粘土②（Q3al）褐黄-褐红色，含少量灰白色团状高岭土和黑色铁锰氧化物，裂隙发育，稍有光泽，摇振无反应，干强度中等，韧性中等，硬塑，稍湿。埋深0.00～6.80m，层厚1.80～9.10m，层底高程54.20～62.70m（见照片2）。
3.1.3粉质粘土③（Q3al）褐黄色，含少量灰白色团状高岭土和黑色铁锰氧化物，底部含云母碎屑，具砂感，稍有光泽，摇振无反应，干强度中等，韧性中等，可-硬塑，稍湿。埋深4.80～13.90m，层厚0.40～4.40m，层底高程48.50～58.70m（见照片3）。
3.1.4 中砂④（Q1al）褐黄色，以石英硅质岩碎屑为主，含少量粘性土，胶结较差，粒径大于0.25mm占78.5%左右, 中等风化,棱角-次棱角状，中密，稍湿。埋深7.60～13.80m，层厚0.70～5.00m，控制高程51.30～56.70m（见照片4）。
3.1.5圆砾⑤（Q1al）：褐黄色,以石英质硅质碎屑为主,夹少量粘性土、砂砾,粗颗粒呈圆形及亚圆形,中等风化，粒径大于2.0mm的占69%左右,中密,湿-饱和。埋深3.80～16.80m，层厚0.30～8.20m，层底高程47.00～58.10m（见照片5）。
3.1.6 粉质粘土⑥（Q1el）：紫红色,含极少量条纹状灰白色高岭土和少量黑色铁锰氧化物，见未完全风化的硬块,裂隙发育,稍有光泽,无摇振反应,干强度中等,韧性中等，硬塑，稍湿。埋深10.50～17.30m，层厚0.40～2.60m，层底高程45.80～53.30m（见照片6）。
3.1.7 强风化粉砂质泥岩⑦（K）：紫红色，粉砂泥质结构，层状构造，以泥质成份为主，石英粉砂为次，裂面见少量云母碎屑及铁锰氧化膜，岩石风化强烈，顶部分风化成土状，裂隙发育，遇水易软化，干燥易碎，岩面粗糙,岩芯多呈碎块状-短柱状,坚硬，致密，稍湿。埋深,11.00～18.50m，层厚0.90～2.30m，层底高程44.40～51.40m。
3.1.8 中等风化粉砂质泥岩⑧（K）：紫红色，粉砂泥质结构，层状构造，以泥质成份为主，石英粉砂为次，局部见溶蚀现象，该岩层中局部夹绿泥石透镜体,分布无规律，强度较低。岩石较完整，遇水易软化，干燥易碎裂。岩芯完整，多为短-长柱状，坚硬，致密，稍湿。埋深13.10～19.90m,钻孔控制厚度12.70～21.30m,控制高程28.30～34.20m（见照片7-8）。
3.2 岩土物理力学性质
3.2.1岩土的物理力学性质
本次勘察共取得原状土样27件、扰动土样6件，做了土的物理力学性质试验和颗粒分析。取岩石试样6组，做了岩石的单轴抗压强度试验、软化试验和物理指标测试。
3.2.2原位测试
野外进行标准贯入（N）试验41次，重型动探（N63.5）试验3.8m,其结果经数理统计，综合整理于《物理力学指标统计表》。
3.2.3 p-s波速测试
本次勘察采用中科智创岩土技术有限公司RSM-SW剪切波波速测试仪，对zk3,zk36及zk51进行了单孔剪切波速测试。根据试验数据，参照《建筑抗震设计规范》(GB50011-2010)的关规定，场地类别划分如下：
孔号
等效剪切波速Vse(m/s)
场地土类型
建筑场地类别
Zk3
211.2
中软
Ⅱ
Zk36
283.0
中硬
Ⅱ
Zk51
209.3
中软
Ⅱ
详细情况请参见单孔波速测试-时距图。
４ 地下水简况
勘察期间，勘察范围及勘探深度内，场地主要见上层滞水及潜水，上层滞水主要赋存于杂填土①中，受大气降水及地表水的补给，季节性变化明显，初见水位4.10～9.40m，相应高程55.00～60.20m。潜水主要赋存于中砂④和圆砾⑤中，受同层地下水补给。潜水的初见水位8.20～16.90m，相应高程47.40～57.10m，测得混合静止水位3.80～12.40m，相应高程52.30～62.20m。
在zk1、zk30、zk51中各取水样1件，做了水质分析。根据《岩土工程勘察规范》（GB50021-2001）（2009年版）的有关标准判定：根据环境类型评价，场地环境类别为Ⅲ类，场地地下水对混凝土结构具微腐蚀性。按地层渗透性评价，zk1、zk30、zk51中地下水对混凝土结构及钢筋混凝土结构中的钢筋均具微腐蚀性。根据《岩土工程勘察规范》（GB50021-2001）（2009年版）有关标准综合评定：该场地地下水对混凝土结构及钢筋混凝土结构中的钢筋具微腐蚀性。
５ 岩土工程评价
5.1 场地稳定性及适宜性评价
5.1.1 场地下伏基岩为粉砂质泥岩，经钻探揭露，强风化、中等风化粉砂质泥岩的分界线不明显，岩层中没有发现明显的构造活动迹象，场地大部分岩石较完整，仅见少量闭合性裂隙，局部裂隙较发育，岩石较破碎，局部泥质成分较高，层位稳定。承500
5.1.2在勘察范围及深度内没有发现影响场地稳定性的不良地质现象，场地是稳定的，作为拟建场地是适宜的。
5.2 岩土地基分类评价
5.2.1杂填土①分布较连续，厚度不均，人工填积，结构松散，强度差，不能作天然地基。
5.2.2粉质粘土②分布不连续，厚度不均，其主要物理力学性质指标平均值为：天然孔隙比e=0.66，液性指数IL=0.15，压缩系数a1-2=0.19(MPa-1)，标准贯入(N)试验平均击数18.9击，该土层水理性差，吸水后强度明显降低。
5.2.3 粉质粘土③分布不连续，厚度不均，其主要物理力学性质指标平均值为：天然孔隙比e=0.65，液性指数IL=0.28，压缩系数a1-2=0.26(MPa-1)，标准贯入(N)试验平均击数14.4击，该土层水理性差，吸水后强度明显降低。
5.2.4 中砂④的标准贯入(N)试验平均击数21.7击，呈中密状态。
5.2.5圆砾⑤分布较连续，厚度不大，其重型动探 (N63.5)试验平均击数17.1击。
5.2.6 粉质粘土⑥分布连续，厚度不大，由下伏基岩风化残积而成。其主要物理力学性质指标平均值为：天然孔隙比e=0.70，液性指数IL=0.10，压缩系数a1-2=0.18（MPa-1），标准贯入(N)试验平均击数15.3击，该土层由于不均匀夹有未完全风化的硬块，力学性能变化较大。
5.2.7 强风化粉砂质泥岩⑦分布广泛，厚度不大，其重型动探 (N63.5)试验平均击数30.3击。
5.2.8 中等风化粉砂质泥岩⑧分布广泛，层位稳定，岩层中夹泥岩透镜体，分布无规律。其主要物理力学性质指标平均值为：天然含水量ｗ0=10.4（%），块体密度Ps=2.40（g/cm3）,颗粒密度Pd=2.70(g/cm³)，自然单轴极限抗压强度平均值为4.9MPa, 软化系数Kd=0.22，强度较高，是良好的桩端持力层。
5.3 基础方案分析
根据《高层建筑岩土工程勘察规程》（JGJ72-2004）、《建筑地基基础设计规范》（GB50007-2002）的有关规定，对拟建物地基基础方案评价如下：
5.3.1 高层部分
A 天然地基
拟建项目1#楼设有三层地下室，地下室层高4.0m/层，埋深12.0m，由于场地局部填土厚度很大，开挖深度太大，支护困难，采用天然地基不经济，建议采用桩基础。
B 桩基
采用桩基础，桩型宜采用人工挖孔桩桩或旋挖桩。旋挖桩的机动性较高，施工效率高，成孔质量好；人工挖孔桩桩型施工设备简单，桩底直观，且施工进度快，又不污染环境，便于检验，易于保证工程质量。桩端持力层建议均选用中等风化粉砂质泥岩⑧，嵌岩深度宜为2-3倍桩径。单桩竖向极限承载力标准值可按《建筑桩基技术规范》JGJ94-2008的第5.3.9公式或《建筑地基基础设计规范》GB50007-2002第8.5.5条计算。
5.3.2裙楼和纯地下室部分
裙楼部分为5层，框架结构，下设有三层地下室，地下室埋深12.0m，底板高程为54.50m左右，荷载不大，根据场地地质条件，建议拟建项目裙楼部分和纯地下室部分均采用桩基础，桩型以挖孔桩为宜，桩端持力层建议选用中等风化粉砂质泥岩⑧。
5.4 基坑支护和地下水控制
5.4.1基坑支护
拟建项目±0.00设计高程为66.50m左右，场地整体设有三层地下室，地下室埋深12.0m，底板高程约为54.50m左右，场地目前高程为63.90～66.70m，开挖部分主要为杂填土①、粉质粘土②、粉质粘土③、中砂④和圆砾⑤，拟建场地地下室的东面、南面为道路，西面紧邻在建的住宅楼，北面为住宅楼，场地窄小，不具备放坡开挖条件，因此基坑开挖时必须采取支护措施，支挡措施可采用排桩结合内支撑等其他方式进行支护，应进行专门的基坑支护设计。有关设计算应按《建筑基坑支护技术规程》JGJ120-99的相关内容进行，排桩桩型选用人工挖孔桩。
5.4.2 地下水控制
在本次勘察期间，场地主要见上层滞水及潜水，上层滞水的初见水位4.10～9.40m，相应高程55.00～60.20m。潜水的初见水位8.20～16.90m，相应高程47.40～57.10m，测得混合静止水位3.80～12.40m，相应高程52.30～62.20m。由于场地的西面和北面有住宅楼，东面和南面为道路，当地下水过量抽取时会造成地面沉降等不良影响，基坑施工时建议采用截水帷幕的方法进行地下水控制，截水帷幕建议采用高压喷射注浆法或旋喷桩法，截水帷幕应进入粉质粘土⑥一定深度，施工质量应满足《建筑地基处理规范》JGJ79-91的规定。止水后基坑内可采用集水明排的方法进行地下水控制。
６ 结论与建议
6.1 杂填土①不能作天然地基。
6.2 粉质粘土②以下各土层的承载力特征值(fak),压缩模量(Es)，抗剪强度指标，根据《建筑地基基础设计规范》GB50007-2002，按其物理力学性质指标及原位测试指标，结合地区经验，建议按下表值采用:
指
标
参
数
值
岩
土
层

承载力特征值fak(KPa)
压缩模量
Es(MPa)
抗剪强度指标
固结快剪平均值
直接快剪标准值
(度)
c(KPa)
(度)
c(KPa)
粉 质 粘 土 ②
220
9.2
15.0
51.5
22.2
34.9
粉 质 粘 土 ③
190
6.8
17.0
43.5
22.0
32.0
中 砂 ④
230
10（变形模量）

圆 砾 ⑤
280
25（变形模量）

粉 质 粘 土 ⑥
200
9.3
19.5
40.2

强风化粉砂质泥岩 ⑦
300
低压缩性

中等风化粉砂质泥岩⑧
2000
微压缩性

注：中砂④、圆砾⑤的变形模量系经验值。
6.3 根据拟建场地工程地质条件和工程的规模、特征,建议拟建项目各部分均采用桩基础，桩型均选用人工挖孔桩或旋挖桩，桩端持力层均选用中等风化粉砂质泥岩⑧。
6.4 采用桩基础，各岩土层的桩设计参数，按《建筑桩基技术规范》JGJ94-2008有关标准, 结合地区经验，建议按下表采用：
桩
型
参
数
值
土
层

桩的侧阻力
特征值qsia(kPa)
桩的端阻力
特征值qpa(kPa)
泥浆护壁钻（冲）孔桩
灌注桩
混凝土
预制桩
干作业成孔灌注桩
泥浆护壁钻（冲）孔桩
混凝土
预制桩
干作业成孔
灌注桩
杂 填 土 ①
-7
-8
-6

粉 质 粘 土 ②
33
35
32

粉 质 粘 土 ③
29
30
28

中 砂 ④
39
40
38

圆 砾 ⑤
48
50
46
1300
2600
1400
粉 质 粘 土 ⑥
31
32
30
500
1000
600
强风化粉砂质泥岩⑦
52
54
50
1100
2700
1200
中等风化粉砂质泥岩⑧

1900
4000
2000
注：1表中沉管灌注桩系指带预制桩尖沉管灌注桩，系经验值。
2 桩的极限阻力标准值为上表对应值乘以2。
6.5建议必要时对地基土进行载荷试验复核；当采用桩基础时应进行一定数量的试桩校核，以验证其承载力，保证工程安全。
6.6 拟建场地整体设有三层地下室，埋深12.0m，拟建场地地下室的东面、南面为道路，西面紧邻在建的高层住宅楼，北面为多层住宅楼，场地窄小，不具备放坡开挖条件，因此基坑开挖时必须采取支护措施，支挡措施可采用排桩结合内支撑等其他方式进行支护。应进行专门的基坑支护设计。场地在现有地面高程下，基坑开挖部分主要为杂填土①、粉质粘土②、粉质粘土③、中砂④和圆砾⑤，有关设计算应按《建筑基坑支护技术规程》JGJ120-99的相关内容进行，有关基坑支护的设计参数建议按下表采用：

土层名称
重度
(KN／m3)
固结快剪抗剪强度平均值
直接快剪抗剪强度标准值
土体与锚固体极限摩阻力标准值
(度)
c (KPa)
(度)
c (KPa)
qsik(KPa)
杂 填 土 ①
18.5

10.0
5.0
16
粉 质 粘 土 ②
19.7
15.0
51.5
22.2
34.9
70
粉 质 粘 土 ③
19.9
17.0
43.5
22.0
32.0
60
中 砂 ④
20.0

30.0
0
90
圆 砾 ⑤
20.0

35.0
0
190
粉 质 粘 土 ⑥
19.0
19.5
40.2

65
强风化粉砂质泥岩 ⑦
23.0

190
中等风化粉砂质泥岩⑧
24.0

230
杂填土①、中砂④、圆砾⑤和强风化粉砂质泥岩的重度、剪切指标均系经验值
6.7场地下伏基岩为粉砂质泥岩，属极软岩，岩石较完整,岩体基本质量等级为Ⅴ级。由于场地下伏粉砂质泥岩的强度在不同地段有较大差异，特别是中等风化岩层的顶部变化较大，且局部分布有泥质成分较高的薄夹层，分布无规律，强度低，施工时应加强验桩、验底工作。粉砂质泥岩的抗风化能力较差，基桩成孔后应及时进行混凝土灌注，以保证成桩质量。
6.8 采用桩基础，由于场地填土厚度很大，地下水较丰富，且填土中局部底部含有淤泥质杂填土，桩基施工时，应采取有效措施，以保证施工安全及成桩质量。
6.9 勘察期间测得静止水位3.80～12.40m，相应高程52.30～62.20m。随着地基回填土，雨季来临，地下水位会上升。拟建项目整体设有三层的地下室，地下室底板高程为54.50m左右。主楼主要考虑施工期的抗浮稳定问题，一般可通过工程桩或基坑临时强排水等措施来解决。裙楼和单独地下室部分应采取抗浮措施，抗浮措施以设置抗浮锚杆或抗浮桩为宜。抗浮锚杆和抗浮桩的抗拔承载力应通过现场抗拔试验确定。抗浮水位建议按62.20m取值。但应注意以下几点:
6.10.1 应采取可靠措施防止突发性降水对其产生不良影响。
6.10.2 工程施工时应采取可靠措施防止基坑内积水，使用中应采取可靠措施防止场地内积水。
6.10.3 基坑回填土必须采用压实的不透水的粘性土或灰土，并确保不会形成渗水通道。
6.10.4 地下室内应设置相应的观测、排水设备，确保地下水上升后排水通畅。
6.11 场地的四周有道路和住宅楼，应查明其周围基础形式、地下管线等地下设施的埋置情况，并应采取相应措施，避免基坑施工时的降水和锚杆施工等对其稳定性产生不良影响，保证工程安全。
6.12 拟建项目高低层之间荷载差异较大，应采取一定措施，防止差异沉降对建筑物产生的不良影响，保证工程安全。
6.13场地地下水对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。其防护措施应符合现行国家标准《工业建筑防腐蚀设计规范》 GB50046-2008的有关规定。
6.14根据波速试验，各土层的剪切波速值为：杂填土①Vs=150.3m/s，粉质粘土②Vs=287.0m/s，粉质粘土③Vs=256.0m/s，中砂④Vs=323.0m/s，圆砾⑤Vs=381.3m/s，粉质粘土⑥Vs=301.7m/s。
经数据处理，钻孔zk3Vse=211.3m/s, zk36Vse=283.0m/s, zk51Vse=209.3m/s,即:500m/s≥Vse＞140m/s, 场地土的类型为中软-中硬土。
6.15 根据《建筑抗震设计规范》GB50011-2010附录A及相关规定，湘潭地区的地震基本烈度为小于6度，根据《建筑抗震设计规范》GB50011-2010有关标准判别，场地土的类型为中软-中硬土,场地类别为Ⅱ类，为对抗震一般地段。
6.16 建议建筑物施工和使用期间进行变形观测。
6.17 施工时应加强现场检测和监测工作，发现异常，请及时通知验证，协商解决。
湘潭市勘测设计院
2011年3月
