GCHP系列电除尘高频电源常见故障

一． 上位机报警信息表
报警1：短路，跳闸
原因：高压线或除尘器本体发生短路故障。
措施：断开主回路检查高压线及除尘器本体是否有高压接地或间距过短的现象。

报警2：开路，跳闸
原因：高压线或除尘器本体发生开路故障。
措施：断开主回路检查高压线及除尘器本体是否有高压线断开或接触不良现象。

报警3：油温过高，跳闸
原因：变压器散热不佳。
措施：检查风机是否运转正常及变压器油是否过少。

报警4：IGBT温度过高，跳闸
原因：IGBT散热不佳。
措施：检查IGBT触点螺丝是否接触不良，周围是否积灰。

报警5：冷却风机，跳闸
原因：散热风量过小。
措施：检查冷却风机内部是否积灰导致阻力增大，风量变小。

出现上述问题可以作如下操作：手动断开配电室380V主控空开，几秒种后再将此空开合上，等待主电容充电至450V～500V之间，在上位机界面重新启动电源高压输出，再次判断是否显示上述故障。

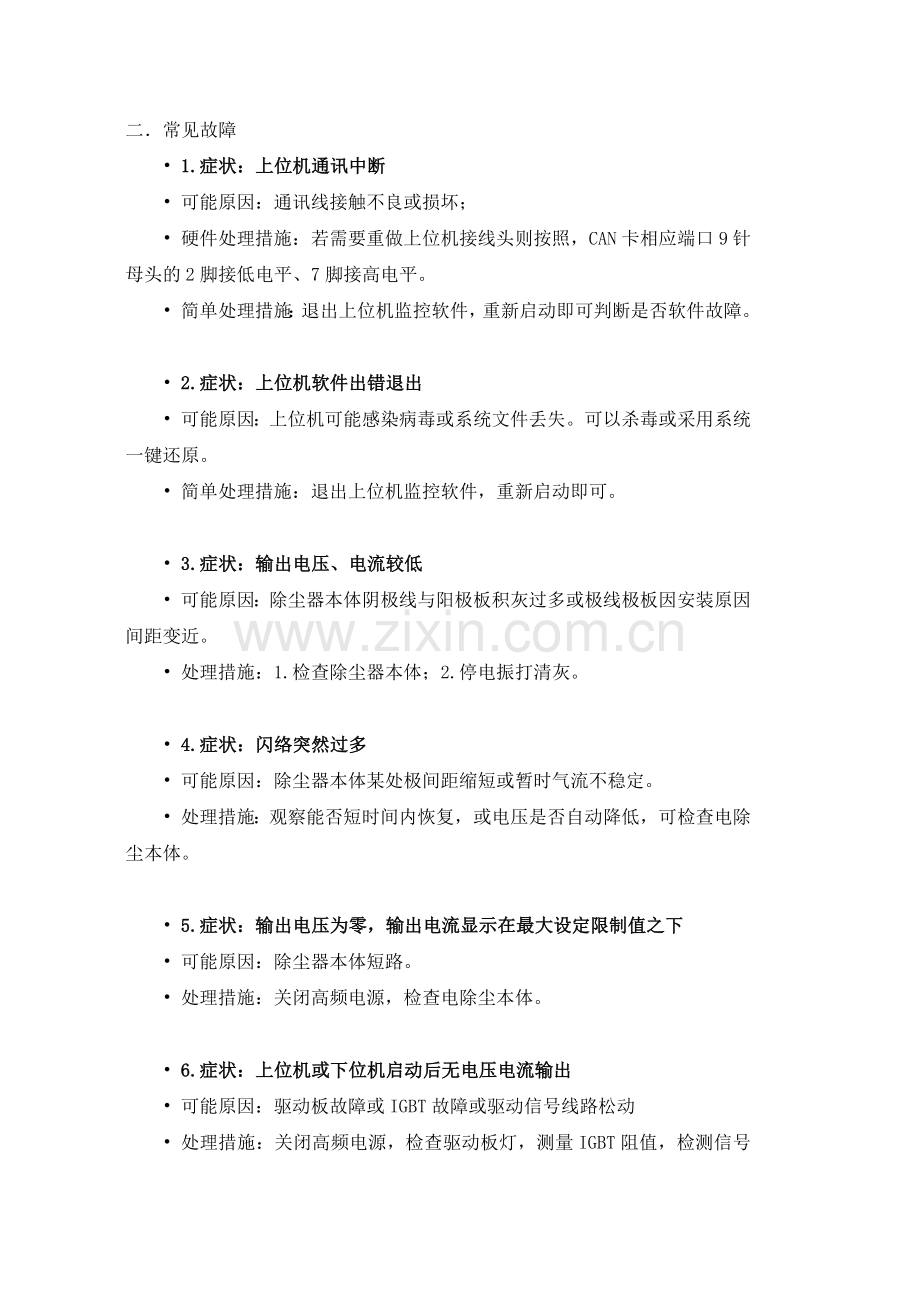

二． 常见故障
• 1.症状：上位机通讯中断
• 可能原因：通讯线接触不良或损坏；
• 硬件处理措施：若需要重做上位机接线头则按照，CAN卡相应端口9针母头的2脚接低电平、7脚接高电平。
• 简单处理措施：退出上位机监控软件，重新启动即可判断是否软件故障。

• 2.症状：上位机软件出错退出
• 可能原因：上位机可能感染病毒或系统文件丢失。可以杀毒或采用系统一键还原。
• 简单处理措施：退出上位机监控软件，重新启动即可。

• 3.症状：输出电压、电流较低
• 可能原因：除尘器本体阴极线与阳极板积灰过多或极线极板因安装原因间距变近。
• 处理措施：1.检查除尘器本体；2.停电振打清灰。

• 4.症状：闪络突然过多
• 可能原因：除尘器本体某处极间距缩短或暂时气流不稳定。
• 处理措施：观察能否短时间内恢复，或电压是否自动降低，可检查电除尘本体。

• 5.症状：输出电压为零，输出电流显示在最大设定限制值之下
• 可能原因：除尘器本体短路。
• 处理措施：关闭高频电源，检查电除尘本体。

• 6.症状：上位机或下位机启动后无电压电流输出
• 可能原因：驱动板故障或IGBT故障或驱动信号线路松动
• 处理措施：关闭高频电源，检查驱动板灯，测量IGBT阻值，检测信号线路通断。
• 7.症状：上位机一次电压为零，二次输出正常
• 可能原因：一次电压采样模块损坏或采样线路松动。
• 硬件处理措施：更换直流电压采样模块，检查采样线路。

• 8.症状：上位机一次电流为零，二次输出正常
• 可能原因：一次电压采样模块损坏或采样线路松动。
• 硬件处理措施：更换直流电流采样模块，检查采样线路。

• 9.症状：每次开机即报冷却电机故障
• 可能原因：冷却风道的风压采样软管可能脱落或风道口积灰较多。
• 处理措施：检查风道口并重新固定风压采样软管，对风道口清灰。

• 10.症状：通讯中断后无法恢复
• 可能原因：CAN卡和主控板通讯部分故障。
• 硬件处理措施：更换通讯CAN卡背面另一端口或直接换卡；检查主控板通讯部分6N137芯片与PCA82C250芯片，若损坏即更换。

三． 注意事项
1. 注意电源本体的防雨；
2. 注意机器内部积灰增多，最好一个月停电开门检查一次，参照《GCHP高频智能高压电源操作规程 》断开配电室空气开关，待主电容放电（即模拟表显示一次电压为零）后，断电清扫附在电气触点上的灰尘，以免灰尘过多损坏部件。
