4*点对16点台式155M光收敛系统

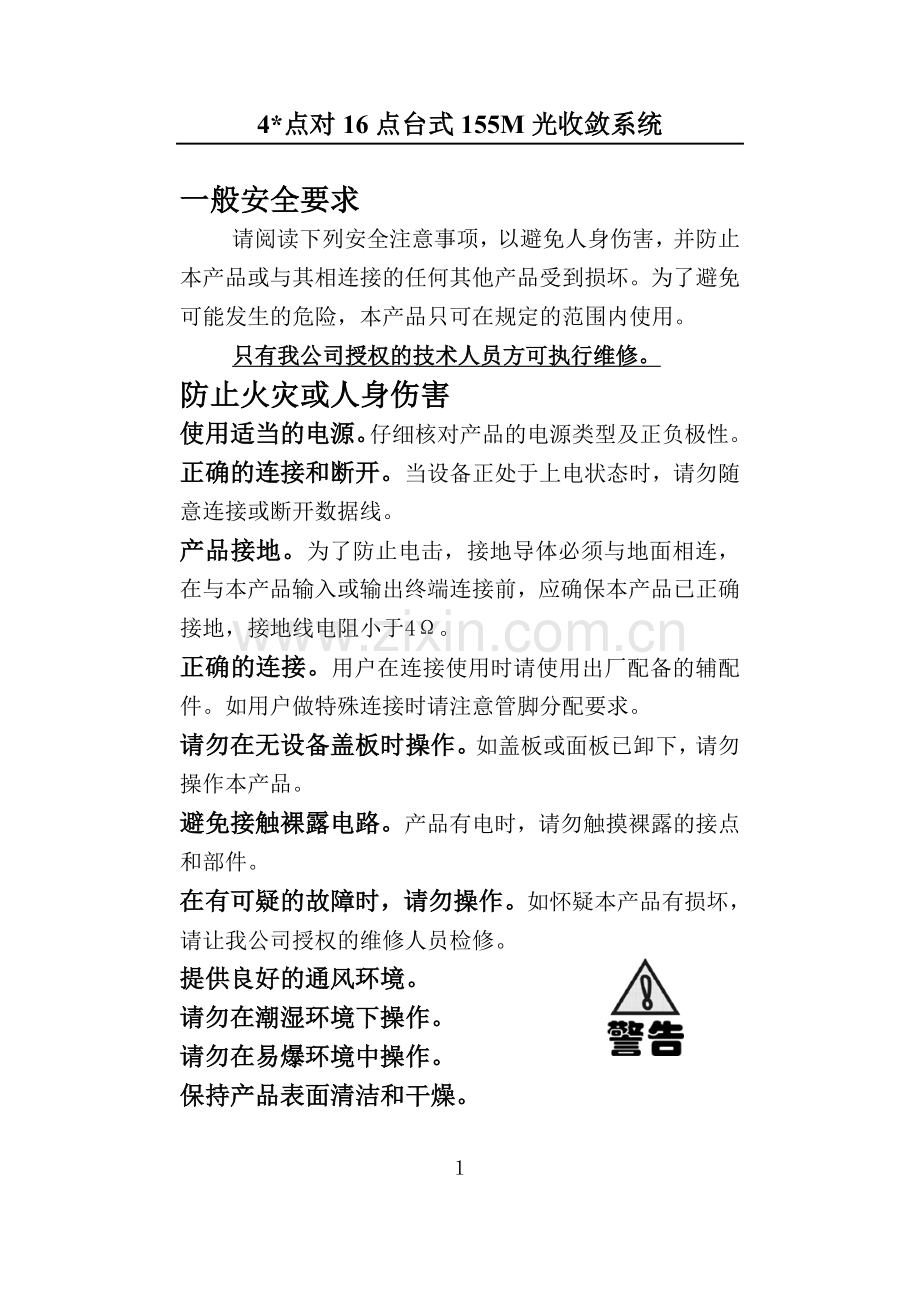

一般安全要求
请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有我公司授权的技术人员方可执行维修。
防止火灾或人身伤害
使用适当的电源。仔细核对产品的电源类型及正负极性。
正确的连接和断开。当设备正处于上电状态时，请勿随意连接或断开数据线。
产品接地。为了防止电击，接地导体必须与地面相连，在与本产品输入或输出终端连接前，应确保本产品已正确接地，接地线电阻小于4Ω。
正确的连接。用户在连接使用时请使用出厂配备的辅配件。如用户做特殊连接时请注意管脚分配要求。
请勿在无设备盖板时操作。如盖板或面板已卸下，请勿操作本产品。
避免接触裸露电路。产品有电时，请勿触摸裸露的接点和部件。
在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请让我公司授权的维修人员检修。
提供良好的通风环境。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。

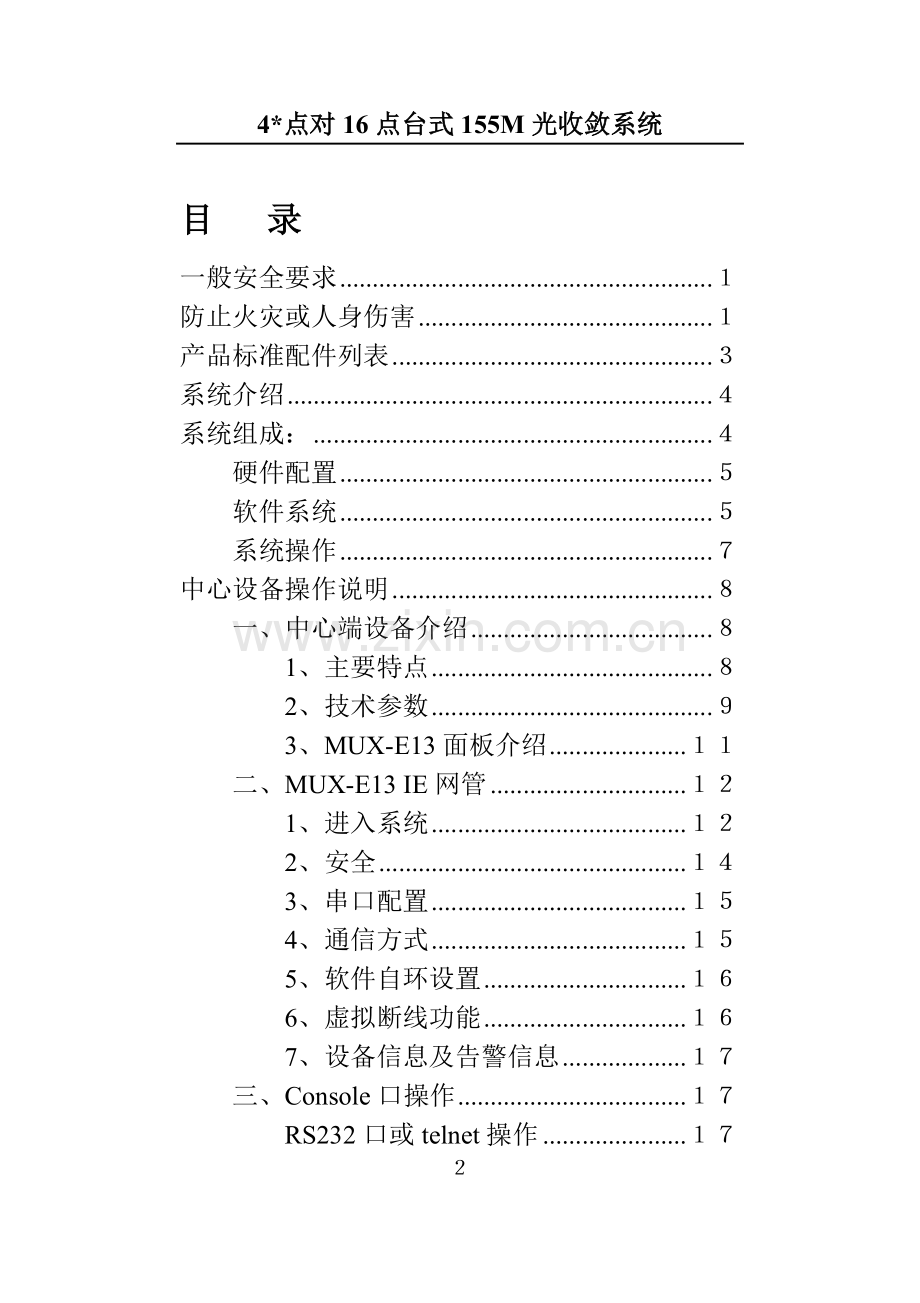

目 录
一般安全要求 １
防止火灾或人身伤害 １
产品标准配件列表 ３
系统介绍 ４
系统组成： ４
硬件配置 ５
软件系统 ５
系统操作 ７
中心设备操作说明 ８
一、中心端设备介绍 ８
1、主要特点 ８
2、技术参数 ９
3、MUX-E13面板介绍 １１
二、MUX-E13 IE网管 １２
1、进入系统 １２
2、安全 １４
3、串口配置 １５
4、通信方式 １５
5、软件自环设置 １６
6、虚拟断线功能 １６
7、设备信息及告警信息 １７
三、Console口操作 １７
RS232口或telnet操作 １７
附页 １９

版本号:V2.00

产品标准配件列表

配件名称

产品名称/台
220V电源线
48V电源线
RJ45头
DB9针头+壳
2M接线盒 (4E1)+ BNC头
DB37/4RJ48
Q9头
三线接线座
四线接线座
说明书
支架及螺丝
4E1中心端设备(75Ω)
1
1
2
1
1

1
2
4E1中心端设备(120Ω)
1
1
6
1

1

1
2
4RS232/RS485点对四点节点端设备(75Ω)
1
1
2

2
4
1
1

4RS232/RS485点对四点节点端设备(120Ω)
1
1
3

4
1
1

4RS232点对四点节点端设备(75Ω)
1
1
2

2
4

1

4RS232点对四点节点端设备(120Ω)
1
1
3

4

1

8串口节点端设备
1
1
3
8

2

1
2
备注:发卡式设备时电源线和支架不配，说明书按需要选配。

系统介绍
MOAP（155M光综合复用接入平台）为提供大规模接入应用的光收敛平台，其中该系列的一种功能子卡既点对16点多功能串口通信子卡（MUX-E13设备），专用于为基于纯2M通信的，大规模星型组网的，光收敛的基站监控系统提供专业传输解决方案。该功能卡与我司基站传输多功能串口通信系统的远端设备配合使用，最多能收敛16个远端设备的串口业务，以太网业务，两种业务数据彼此独立。4个这样的功能子卡可同时置于一个台式155M MOAP设备当中，与远端的最多63个多功能串口通信设备够成光传输系统，适用于大规模监控中的点对多点光收敛应用。
系统组成：
1、 系统由台式155M MOAP中心设备、节点设备及网管软件组成。
2、 系统基于点对点下的2M传输进行业务通信。
3、 系统远端设备可选用我司FE1-2ETH*8RS232及FE1-2ETH*4RS232B设备。
4、 系统提供最多4*16*8个RS232监控数据业务通道，及4*16路以太网数据业务通道，均为透明传输。
5、 中心设备与节点设备实现4*点对16点通信组网。
硬件配置
序号
串口系列设备
1
MOAP台式主机
2
MUX-E13中心端功能子卡
2
4RS232点对4点节点端设备
3
8RS232节点端设备
4
4RS232+4RS485节点端设备
软件系统
系统的软件基于IP+端口号（socket）的串口映射进行构建。
虚拟串口映射软件：VComClient.exe；
基于Web的网管操作界面，支持IE6，IE7；
基于PC的系统网管软件：（跨网段网管客户端/服务器软件需选配）
单机版网管软件SDTNMView.exe；
跨网段网管客户端软件SDTNMViewNC.exe；
跨网段网管服务器端软件NetServer.exe；
安装条件：
单机版网管软件用于局域内网管设备，跨网段网管可以有多用户端，可配置不同的权限。
· 　Windows 2000/XP/2003 操作系统
·   Microsoft Office Access 2000/2003
· 　256 MB 及以上内存
·   500MB 可用磁盘空间
· 　推荐 1024*768 屏幕分辨率
网管软件功能如下：
1、 网管软件独立与中心端通信。
2、 C/S架构，支持多用户跨网段管理。
3、 提供设备自动拓扑发现功能，一网管软件可网管多个前置机携带的设备，拓扑能够涵盖：前置机—>中心端—>节点端—>串口。
4、 提供串口配置批处理功能。
5、 提供实时状态信息显示、告警及数据备份功能。
6、 提供串口自环等测试功能。
7、 网管软件为可选用的软件，即系统在没有网管软件的情况下也能够正常工作。
8、 提供中心端设备ARM系统的远程在线升级。
9、 Web网管界面对单个点对16点子卡可实现与网管软件一样的功能。

系统操作
1、组网硬件连接
一个MOAP中心端最多可带4个MUX-E13子卡，每个子卡最多可带16个节点端，即n≤16。每个节点端最多可配8个RS232串口和两路交换式以太网。

2、软件使用操作
参见配套光盘中的各软件使用说明及帮助文件。其中MOAP主机配置参考MOAP配置软件Topview.exe说明书，多功能串口通信系统的软件请参考多功能串口通信系统软件使用说明书。
中心设备操作说明
一、中心端设备介绍
中心端设备是将155M光纤上的最多63个E1上的RS232数据转换成以太网（RS_LAN）数据传输，同时还具备多以太网功能的收敛接口（以太网MUL_LAN）。每个中心端可接4个MUX-E13卡，每个子卡最多收敛16个节点端的数据业务。
1、主要特点

² 标准1U光纤中心收敛设备，双STM-1 155兆接口，具备1+1保护功能。
² 4个通信槽位，每个槽位可插MUX-E13子卡，每个子卡最多收敛16路基站数据，一台设备最多可收敛63路基站数据。
² 每个子卡提供串口收敛通道和以太网业务收敛通道，保证二者物理隔离。
² 即可网管软件管理也可IE配置界面管理。
² 适用于大规模点对点星形组网。
2、技术参数
1) G.703通道指标
² 速 率：2.048Mbit/s±50ppm
² 码 型：HDB3码
² 阻 抗：75Ω（非平衡）、120Ω（平衡）可选
² 接口特性：DB37，满足G.703、G.704等标准
² 抖动特性：满足G.832标准
² 连接器： 75Ω适配器或120Ω适配器
² 帧结构：成帧
2) 以太网接口
² 10M/100M自协商，直通/交叉自适应
² 全双工流量控制
² 以太网口数量：2个
² MUL_LAN以太网接口带宽 共可收敛16个远端设备的以太网
3) RS232接口
设备配置口，速率：38400bit/s，8数据位，1停止位，无校验位。
4) 电压选择： AC 220V、 DC -48V可选，须在定货时说明。
5) 可波动电压： 180 VAC～260 VAC
或-38 VDC ～ - 72 VDC
6) 功耗： 台式设备 < 50W，子卡小于7W；

7) 工作条件：
温 度 ： 0℃ ～ +70℃
湿 度 ： 95%
大气压 ： 70kpa ～ 106kpa
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
8) 设备尺寸
台式：435mm ×435mm × 48mm
3、MUX-E13面板介绍

指示灯
前面板上共有6个有效指示灯，从右到左，从上到下分别为：
指示灯
设备工作状态
名称
功能
状态
ALM
2M接收告警
亮
表示子卡与台式MOAP设备对接时存在2M（共16个）不通的情况
灭
与MOAP对接正常
PWR
电源工作指示
亮
表示设备的电源正常工作
灭
表示无电源输入本设备
LINK1
RS_LAN以太网连接状态指示
亮
RS_LAN以太网口有连接
灭
RS_LAN以太网口无连接
闪亮
RS_LAN以太网口有收发数据
SPD1
RS_LAN的100M速率指示
亮
RS_LAN以太网口工作在100M
LINK2
MUL_LAN以太网连接状态指示
亮
MUL _LAN口有连接
灭
MUL _LAN口无连接
ACT2
MUL_LAN以太网活动指示
闪亮
MUL_LAN口有收发数据
灭
MUL_LAN口无收发数据

RESET按键
按下此键，系统重新启动。
RS_LAN以太网口
此接口为收敛E1中RS232数据的以太网接口，网管主机通过该接口收敛到的数据监控硬件串口。通过中心端的RS_LAN以太网口可修改中心端IP地址和登录IE浏览器密码，还可以配置串口的映射信息，和波特率等信息。

二、MUX-E13 IE网管
1、进入系统
将网线连到RS_LAN以太网口，点开IE浏览器，输入出厂默认IP地址为192.168.0.66，进入系统登录界面：

输入网络用户名：admin 密码：admin，进入IE窗口。

2、安全
包括设置设置IP地址，更改登录密码，更改MAC地址。以更改IP地址为例，用户根据客户的实际的网络设置，设置新的IP地址，子网掩码和网关的IP地址，点击OK，新的设置生效。无需等待网页运行完毕关闭即可。

3、串口配置
进入此项可以 自动获取中心端连接的节点端ID及串口参数，并且可以更改各串口参数，包括波特率，数据位，停止位等。
4、通信方式
此项包含两个主要功能，其一为设置设备的工作模式，设备有三种工作模式，Portserver模式，TCP模式和UDP模式，其中TCP模式和UDP模式提供服务器端形式的Socket接入形式，Portserver模式为内部测试模式，出厂时设备为Portserver模式。

其二为设置设备获取的节点设备的端口号，在设置完端口号以后要求在重新启动设备，重启设备后配置的端口号才会起作用。
5、软件自环设置
软件自环功能能够将获取拓扑后的结点设备的串口采用软自环的方式进行自环操作，所谓的软自环方式是指自环处于远端设备的芯片内部而不是远端设备的实际232串口的接口处。软件自环的作用在于在调试时判断中心设备数据是否有效的下发到远端，在不能够正常获取远端设备的采集数据的时候具有较好的判断作用。

6、虚拟断线功能
虚拟断线功能是利用软件的形式将MUX-E13子卡的16个 与台式MOAP设备相连接的2M通道进行的切断与连通，能够起到判断通道是否与远端设备已经在2M业务方面建立正确的映射的作用。

7、设备信息及告警信息
此功能为只读功能，显示了中心设备及远端设备的各种配置及告警信息。

三、Console口操作
RS232口或telnet操作
设备配置口，通过该接口可以查看设备IP地址,MAC地址，硬件设备寄存器内容和操作系统的信息。管脚定义：
DB9管脚
定义
PB9孔至PC
T
TD
2
R
RD
3
G
GND
5
操作步骤：
①先将串口直通线的DB9针连到设备的RS232口，DB9孔连到PC的串口。
②打开PC附件中的超级终端，将端口设置先“还原成默认值”，再将波特率改为38400 bit/s。
③正确连接后敲击回车键，系统会回返#，表示已经成功进入控制平台。在该控制平台下有如下操作命令：
#ifconfig 敲回车，系统回返的eth1网口的描述信息为中心端信息，查看设备的MAC地址，IP地址，子网掩码等，如下界面：
MAC地址
IP地址
子网掩码

附页
通信系列产品保修条款
凡购买我公司生产的通信设备系列产品，本公司将为您提供三年期间的保修服务。保修服务的有关事项如下,若有不符具体保修条款以合同为准：
1、 购买后一年内包换。超过包换期后两年内，若按照使用说明书正确使用，并在正常的使用情况下发生故障，本公司将减免维修检测费，只收器件成本费。
2、 发生以下情况，收取维修费用（包括检测费和器件成本费）：
a． 雷电高压击穿、浸水。
b． 发生不可抗拒的自然灾害。
c． 产品在保修期外。
3、 厂家声明：
请收到货物后，核对货物并将签收单及时回传至本公司，本公司将依此作为设备保修存档。如不回传，本公司将默认客户放弃保修权利。
