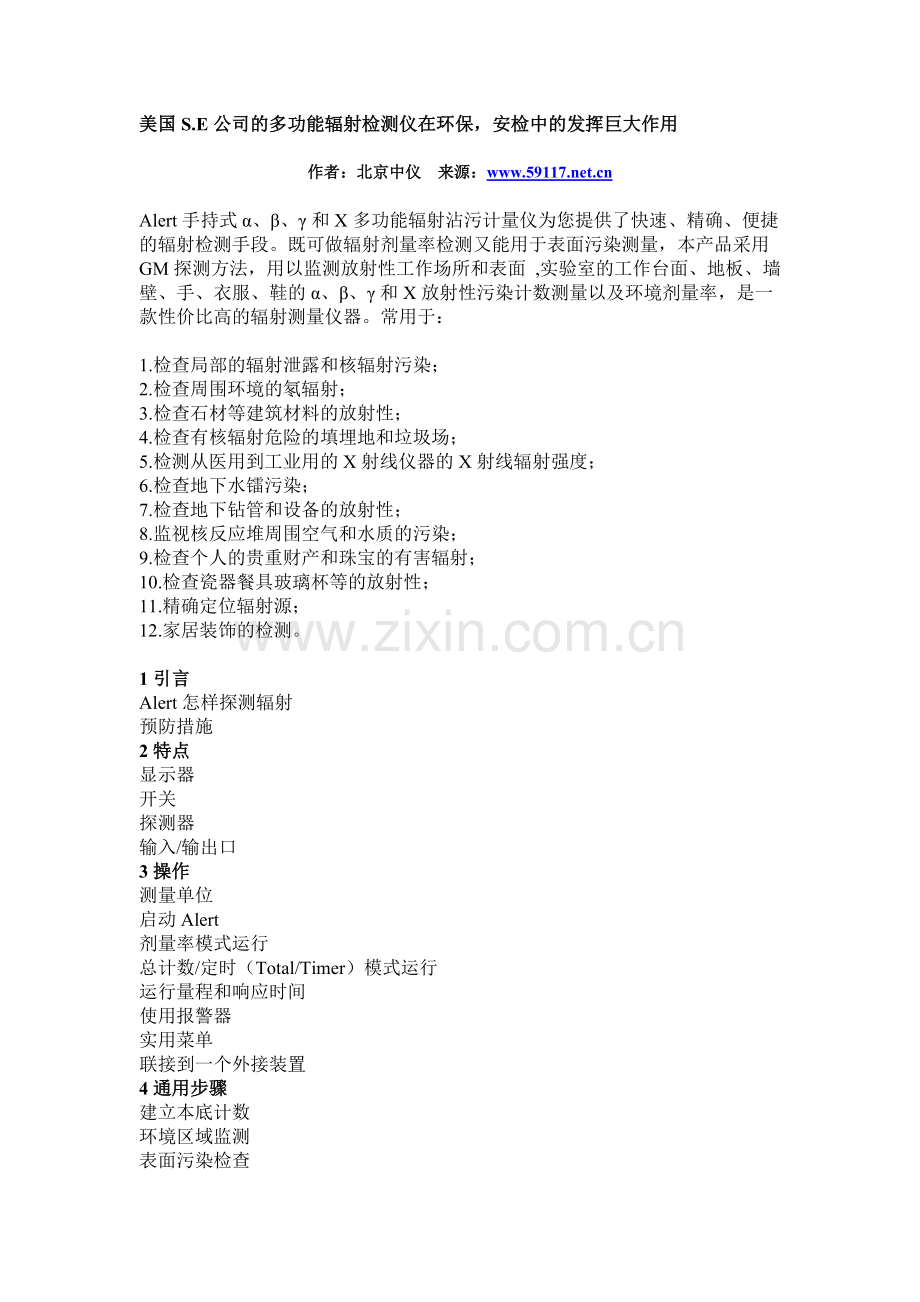

美国S.E公司的多功能辐射检测仪在环保，安检中的发挥巨大作用作者：北京中仪来源： Alert手持式α、β、γ和X多功能辐射沾污计量仪为您提供了快速、精确、便捷的辐射检测手段。既可做辐射剂量率检测又能用于表面污染测量，本产品采用GM探测方法，用以监测放射性工作场所和表面 ,实验室的工作台面、地板、墙壁、手、衣服、鞋的α、β、γ和X放射性污染计数测量以及环境剂量率，是一款性价比高的辐射测量仪器。常用于： 1.检查局部的辐射泄露和核辐射污染； 2.检查周围环境的氡辐射； 3.检查石材等建筑材料的放射性； 4.检查有核辐射危险的填埋地和垃圾场； 5.检测从医用到工业用的X射线仪器的X射线辐射强度； 6.检查地下水镭污染； 7.检查地下钻管和设备的放射性； 8.监视核反应堆周围空气和水质的污染； 9.检查个人的贵重财产和珠宝的有害辐射； 10.检查瓷器餐具玻璃杯等的放射性； 11.精确定位辐射源； 12.家居装饰的检测。 1引言 Alert怎样探测辐射预防措施 2特点显示器开关探测器输入/输出口 3操作测量单位启动Alert 剂量率模式运行总计数/定时（Total/Timer）模式运行运行量程和响应时间使用报警器实用菜单联接到一个外接装置 4通用步骤建立本底计数环境区域监测表面污染检查 5 维护刻度故障排除售后服务 6辐射以及测量基础电离辐射辐射测量单位附录A 技术指标附录B 技术升级保修（中译本与英文版本不符时，以英文版本为准） 1引言 Alert是一台用于保护健康和核安全的仪器,它经优化探测低水平的辐射。它可测量α、β、γ和X射线，其用途包括： ¦ 探测表面污染； ¦ 在使用放射性核素工作场所监测可能的辐射照射； ¦ 如果辐射上升至您设定的报警水平以上时，向您发声报警； ¦ 鉴别环境污染； ¦ 探测惰性气体和低能放射性核素； Alert怎样探测辐射？ Alert应用一个盖格—缪勒管探测辐射，盖格管在射线每次通过时引起内部气体电离，产生一个电流脉冲。每探测到一个电子脉冲则记录一个计数。Alert按您选择的模式显示这些计数：每分钟计数（CPM），每小时毫仑琴数（mR/hr），或总计数。在SI（国际单位）制中，采用每秒钟计数（CPS）和每小时微西弗特（μSv/hr）数。由于放射性衰变的随机性，因此Alert探测到的计数数目每分钟都在发生变化，采用多次读数的平均值得到的读数更准确。时间越长，则该均值越准确。详细请阅第3节“总计数/定时模式运行”。预防措施为了保持Alert处于良好的状态，小心握住它并遵循如下的预防措施： ¦ 请勿使Alert接触放射性表面或放射性物质，这会污染仪器。如果您怀疑发生污染，请用随机提供的备份橡胶条更换在后面板标签上下的旧橡胶条。 ¦ 请勿长时间置Alert在温度超过100℉（38℃）或太阳直射的环境中。 ¦ 请勿使Alert受潮，水份会损伤电子线路和盖格管的云母窗表面涂层。 ¦ 请勿在阳光直射下用探测器窗测量，因为若盖格管的云母窗表面涂层由于受潮或擦伤时，这会影响读数。 ¦ 请勿置Alert于微波炉内，因为它不能测量微波，并会导致仪器或微波炉损坏。 ¦ 如果您在长于一个月内不应用Alert，请取出电池，避免由于电池锈蚀引起的损伤。 ¦ 当电池指示器出现在显示屏上时，请立即更换电池。 2特点 Alert可测量α、β、γ和χ线辐射，它善于探测辐射水平微小的变化。对许多通用的放射性核素有较高的灵敏度。更多的信息见附录B“对通用同位素的灵敏度”。本节概Alert功能，关于怎么使用Alert，请阅第三节“操作”。 Alert对电离辐射事件计数并在液晶显示器（LCD）（4）上给出结果。您应用模式开关来控制显示的测量单位。在Alert工作时，每探测到一个计数（一个电离事件）红色计数灯（1）闪烁一次。显示器在LCD上有几个指示器显示有关模式设置、当前功能和电池状况的信息。 ¦ 数字显示（A）表明以模式开关设置的专用单位为读数的当前辐射水平。 ¦ 一个小的电池（B）出现在数字显示的左面时，指示电池电压偏低。 ¦ 当报警功能开启时，一个辐射符号（C）出现在显示器上。 ¦ 在定时计数时，一个计时器（D）出现。 ¦ 当Alert处于总计数/定时（Total/Timer）模式时，出现Total（E）字样。 ¦ 当辐射水平显示在X1000模式时，出现X1000（E）字样。 ¦ 当处于实用菜单时，出现菜单（不显示）。 ¦ 当您对Alert进行刻度时，出现CAL（G）字样。 ¦ 当您在设置定时器、报警水平和刻度因子，或工作在实用菜单时（数字显示将不指示当前的辐射水平,而显示您正在调整的设定），出现SET（H）字样. ¦ 当前测量值的单位（I）—CPM、CPS、mR/hr或μSv/hr出现在数字读数的右边。开关 Alert在前面板上有两个开关，在上端有一个开关和三个按钮。每个开关有三个设置，叙述如下：开机/关机/发声开关（7）发声（Audio）：Alert处于开机位置，每探测到一个辐射事件，发出一个卡嗒声。开机（On）：Alert处于运行状态，但发声器关闭。关机（Off）：Alert处于关机状态。模式开关（6） mR/hr，μSv/hr：数字显示以每小时毫仑数为单位指示当前的辐射水平值，量程为从0.001—100mR/hr。当采用SI（国际单位制）单位时，以每小时微西弗数指示当前的辐射水平值，从0.01—1000μSv/hr CPM , CPS：显示器以每分钟的计数指示当前的辐射水平，自0—300000个计数。当出现X1000字样时，数字读数应乘以1000，得到完整的读数值。采用SI（国际单位制）单位时，显示器以每秒钟的计数指示当前的辐射水平，每秒钟自0—5000个计数。总计数/定时（Total/Timer）显示器指示自开关转至该位置开始所测到的累计总计数，范围为自0—9999000。当出现X1000字样时数字读数应乘以1000，得到完整的读数值。定时器开关（10）关闭（Off）：定时器不工作。设置（Set）：您可应用＋和－按钮，设置定时的时间长度。开机（On）：定时器工作，显示器指示在定时的时间范围内至今记录的总计数。＋和－按钮（8）这些按钮用于设定报警水平和定时计数，它们也在刻度和进入实用菜单中应用详细请阅第3节“进行定时计数”“使用报警器”和“实用菜单”以及第5节“刻度”。＋和－按钮也用于自实用菜单中选项，详细请阅第3节“实用菜单”。探测器注意盖格管的云母窗是易碎品，小心不要让任何物品穿过屏蔽的金属网。由于使用过程中对“云母窗”造成穿孔等损害则不在保修范围之内。内置探测器—仅对Alert Alert应用一个2英吋的园型盖格管，通常称为“扁平管”。 Alert背面的网筛称为探测器窗，它允许不能通过塑料机壳和探测器的不锈钢部份的α、低能β和低能γ射线穿透盖格管的云母窗。在仪器前面板标签上的小辐射记号（5）和端标签（9）指示盖格管的中心位置。输入/输出（Input/Output）口：在Alert的左侧边有二个插口，在Alert侧面的刻度输入口（Calibration Input Port）（2）。在刻度输入口下方的输出口（Output Port）（3）这些是生产厂家为一台脉冲发生器作电刻度用的，用户不要尝试使用以免造成损坏。 3操作本节的目的是叙述怎样使用Alert。测量单位 Alert的设计对象是二类用户：一类为采用传统的单位（每小时毫仑数和每分钟计数）的用户；一类为采用国际单位制（SI）单位的用户（每小时微西弗和每秒钟计数）的用户。为在传统单位和SI（国际单位制）单位间转换，请应用实用菜单。见本节“实用菜单”。启动Alert 确定一节标准9伏碱性电池已安装进Alert下方的电池室内。注意：装电池时，置电池线于电池边上，不要把它压在电池下面。在启动Alert之前，确定在上端的定时器开关置于关（Off）的位置。要启动Alert，置上面的开关于您需要的模式，置下面开关于开机（On）或发声（Audio）的位置，接着Alert进行6秒钟系统检查，显示所有的指示器和数字。在系统检查结束后，按所选的模式显示辐射水平。在您启动Alert约30秒钟后，发出一个短的嘟声，指示已收集到足够的信息保证统计学上有效性。使用Alert时，必须肯定在探测窗和您需调查和监测的源之间不存在障碍物。剂量率模式运行当模式开关置于mR/hr、μSv/hr或CPM CPS时，数字显示每3秒钟更新一次。在低计数率时，显示的辐射水平的有意义的变化，可能需要至30秒钟才得以稳定。详见本节“运行量程和响应时间”。CPM（或CPS）和总计数是测量的最直接方法；mR/hr（或μSv/hr）是用一个Cs-137源优化的转换因子计算得的，因此该模式对于其它的放射性核素的精度要差一些，除非您用一个合适的放射源对特定的放射性核素重新刻度Alert仪器。但它测量的误差还是在允许的范围之内。辐射水平的最直接的指示器为计数闪光、发出的喀喀声和报警。它在剂量率模式中数字显示器读数增加之前3秒钟已发生了。总计数/定时（Total/Timer）模式运行当模式开关置于总计数/定时（Total/Timer）时，Alert开始对它记录的计数求和，数字显示器一秒钟更新两次。进行定时计数当进行一个长时间的定时计数时，则每分钟的平均计数更加准确，而且任何小的增加值更有意义。例如：如果一个10分钟的平均值比另一个10分钟的值高一个计数，那么该增量可能是由于天然本底的正常变化而引起的，但是假如是12个小时，则在12小时本底均值之上的一个计数在统计学上可能是有意义的。 Alert能进行自1分钟至24小时的总计数定时测量。按如下步骤： 1、 Alert开机，置模式开关于总计数/定时（Total/Timer）,显示器显示总计数（Total）。 2、置上端的定时器开关于设置（Set）位置。显示器显示设置（Set）、计时器和所用的最接近的时间。您第一次用定时器，设定为00：01，它意味定时为1分钟。 3、使用＋和－按钮，设定所需的时间：自1-10分钟，增量为1分钟；10—50分钟，增量为10分钟；1—24小时，增量为1小时。 4、置定时器开关于开机（On）位置，Alert发出三次嘟嘟声开始计数，在定时计数期间，计时器指示闪烁。如果您要检查还余下多少分钟，置定时器开关设置（Set）位置，显示的计数即为由设置的时间存下的小时，分钟直至零。例如若显示器指示00：21，即为存下21分钟。当定时设置完成后，必须确定置开关回至开机（On）位置，指示总计数。 5、在定时运行结束时，Alert发出三次嘟声，并会重复几次，显示的数目即为总计数。 6、要得到定时期间的每分钟平均计数，由总计数除以分钟数即可。 7、置定时器开关至关机（Off），回复正常运行。只要定时器开关置于开机（On）的位置，那么即使是在测本底，或甚至在模式开关置于剂量率模式时，定时模式都是有效的。例如：在定时期间或之后，您可在总计数/定时（Total/Timer）和mR/hr来回开关；当定时结束后，每当您开关回置在总计数/定时（Total/Tomer）位置，它总是显示总计数。在进行任何模式设置时，计时器指示总是在屏幕上显示，而在总计数定时测量时，计时指示器处于闪烁状态。总计数测量定时器可以进行多至24小时的定时计数，在某些情况下，您可能需要作没有定时的总计数测量；例如，要进行多至24小时的总计数测量，请按下述步骤： 1、请把Alert放在您打算计数的位置。 2、记下时间。 3、记下时间后，马上置模式开关至总计数/定时（Total/Timer）位置。 4、在您所需测量的时间结束后，记下时间并记录数字显示器上的计数。 5、由结束的时间减去开始的时间，得到定时的精确分钟数。 6、由显示的总计数除以总的分钟数，得到该时段的平均计数。运行量程和响应时间在某些模式中，当辐射水平增加至某个予置水平之上时，Alert采用自动换档，自动切换至X1000档数值。一旦在数字显示器上指示X1000时，显示的读数乘以1000确定辐射水平。下表说明Alert在每种模式中测量的辐射水平和它们如何显示。模式常规 X1000量程 mR/hr μSv/hr CPM CPS Total/Timer 0.001－－110 0.01－－1100 0－－9999 0—5000 0－－9999 NA NA 10,000—350,000（显示为10.00—350，指示器显示X1000） NA 10,000—9,999,000（显示为10.00—9,999 ，指示器显示X1000）最大水平当当前的模式已达到最大水平时，Alert发出3秒钟嘟嘟声，然后停止3秒后，又重复发声3秒，如此反复，数字显示器不停闪烁，嘟嘟声和显示闪烁一直继续到辐射水平下降或Alert关机。显示更新和响应时间在总计数/定时（Total/Timer）模式中，数字显示一秒钟更新二次，在剂量率模式中，数字显示每三秒钟更新一次。当辐射水平小于6000CPM时，剂量率模式中的读数是依据前30秒探测到的辐射给出的；当辐射水平在任何30秒内超过6000CPM时，则剂量率读数是由前6秒钟的数据给出。当超过12000CPM时，读数由前3秒钟数据给出，详见下表。响应时间的自动改变称为自动取平均。辐射水平读数依据时间（在第一个30秒结束后）＜6000CPM（＜100CPS）或＜1.75mR/hr 30秒钟 6000—12000CPM（100-200CPS）或1.75—3.6mR/hr 6秒钟＞12000CPM（＞200CPS）或＞3.6mR/hr 3秒钟注意：您可以使用实用菜单（Utility Menu）把所有辐射水平下的响应时间均设置为3秒钟；见本节“实用菜单”（“The Utility Menu”）使用报警器一旦辐射读数达到某一水平，Alert会发出音频报警。Alert顶部的＋、－和设置（Set）钮允许您开、关报警模式并设置不同的报警水平。要应用报警模式，请按照如下步骤： 1，按顶端的设置（Set）钮，显示当前的报警水平，它按Alert当前的设置，以CPM、CPS、mR/hr或μSv/hr表示，同时显示辐射符号和SET图标。 2，若您要改变显示的报警水平，用＋和－钮调整报警水平高或低。 3，当所需的报警水平显示时，按设置（Set）钮保存并继续报警模式。辐射符号显示，以表示Alert处于报警模式中。 4，如果您在报警模式中要复位原报警水平，按设置（Set）键两次（Off，,然后Set）。 5，要关闭报警模式，按设置（Set）键一次。当您开始报警模式时，Alert重新开始计数，在30秒嘟嘟声表示读数统计上有效。当您第一次启动Alert时，报警水平予置在0.1mR/hr和相当的CPM、μSv/hr和CPS值。如果您在一个模式里设置了报警水平，则在其它模式中的设置值自动更新至相当的值。最好的报警水平是一个很少给假报警，而又可在辐射水平比正常值高时给出报警的值。实用菜单（The Utility Menu）实用菜单允许您改变几个运行参数的默认的设定值。当您改变了一个设置时,在关机后它仍然保留在Alert中,直到您再次改变它. 要启动实用菜单，您在开启Alert时按住＋钮，显示器上由一个单独数字表示不同的选项。按上端面板上正（＋）和（－）按钮，可滚动菜单。要选择一个选项，按上端面板上CAL按钮。一旦选定一个选项后，用＋和－按钮改变设置值，在选定了您所需要的设置值后，按CAL按钮，保存新的设置并继续运行。实用菜单中的选项有： 0、恢复正常运行。 1、自动平均：打开（On）选择自动取平均，关闭（Off）选择在所有的辐射水平取3秒钟值平均（快响应）。 2、mR/SI: CPM mR/hr选择每分钟计数和每小时毫仑数；CPS μSv/hr选择每秒钟计数和每小时微西弗。 3、Cal 100复位：该选项自动复位刻度因子为100并重新启动仪器。 4、5、6保留将来使用 7、Cal（刻度）因子调整：显示当前刻度因子值，您若需调整至新的刻度因子，见第5节“刻度”。 8、出厂默认值复位：选该选项时，1、2和3项自动复位为自动平均，CPM和mR/hr，以及100，并重新启动仪器。 9、修订#：表示软件的版本数。 4通用步骤本节给出几个通用步骤的指南，对于任何步骤，用户必须确定仪器或步骤对该应用的适宜性。建立本底计数正常的本底辐射水平随不同地点而变，甚至即使在同一房间的不同区域也会有变化。为了正确说明您自Alert上得到的读数，对于您打算监测的每个区域建立正常的本底辐射水平是一个好的办法。您可用定时计数来做这一个工作，应用如下步骤得到一个10分钟均值。 1、开机，置模式开关于总计数/定时（Total/Timer）位置。 2、置上端定时器开关于Set位置，显示器上指示应为00:01，它意味1分钟。 3、按＋按钮9次，显示器应指示为00:10，即10分钟。 4、置定时器开关于On的位置，Alert发出了3次嘟声并开始计数。如果您要看看还剩下多少分钟，置定时器开关于Set，显示的数目自10分钟下降至0。例如：如果显示器指示00:03，表明已过去7分钟，剩下3分钟。复位开关位置至On，回到显示辐射水平。 5、在10分钟结束时，Alert发出了3次嘟嘟声，并重复嘟嘟声几次，记下总计数。 6、要得到每分钟的平均计数，将总计数除以10（分钟数）。一个10分钟的均值是一个中等精度的值，您可以重复做几次，看看这些值接近程度。要建立一个更准确的均值，请做一个1小时的定时计数。如果您需要确定是否以前存在污染情况，请在不同地点取平均值并比较这些数据。关于使用定时器的更多信息，请阅第3节“进行定时计数”。环境区域监测无论什么时候，您要监测环境辐射，您可把Alert置于CPM或mR/hr模式，随时检查读数的抬升。您也可应用报警模式，在辐射增加到报警水平之上时，向您发出报警。如果您怀疑环境辐射是否增加，可以使用定时器，进行一次5分钟或10分钟的计数，并把该均值与本底计数相比较。如果您对用一个短的定时读数探测一个小的增量有疑问，您可以进行一次长时间的计数（例如6、12或24小时）表面污染检查要检查一个表面，握住Alert，把α窗面向它并靠近该表面，如果您要找出是否一个表面存在着微小的放射性，则置Alert靠近它并进行一个定时计数或较长时间的累积计数。注意：千万不要让Alert接触有可能受污染的表面，否则有可能污染您的仪器。如果背面橡胶条受到污染，则可以将它们更换。更换的橡胶条随Alert一起提供。 5维护刻度（说明：只有计量部门才有权力进行刻度，用户自己不要轻易执行此操作） Alert测量数据不准确时，应按照您规程需要经常刻度，最好的刻度方法为使用一个刻度源。如果没办法得到源，可以用一台脉冲发生器进行电刻度。用于刻度的标准放射性核素是Cs-137，应该使用一个有刻度证书的放射源。若用另一种放射性核素刻度Alert，您必须使用一个经刻度该放射性核素源或参考Cs-137的合适的转换因子。注意：在刻度模式中，可调整的最小增量为0.10，它妨碍了刻度因子的细调，因此，如果您在应用一个低水平源或本底来建立刻度因子，有可能产生误差。（说明：只有计量部门才有权力进行刻度，用户自己不要轻易执行此操作）用放射源刻度（说明：只有计量部门才有权力进行刻度，用户自己不要轻易执行此操作）在刻度Alert之前，您必须确定Alert和源之间的距离是正确的，以便产生正确的剂量率，然后按照以下步骤： 1、确定On/Off/Audio开关置于On位置，不要置于发声位置，这样您可能听不到倒计时定时器的声音。 2、置模式开关于mR/hr、μSv/hr位置。 3、按Alert顶端的CAL按钮。显示器显示CAL，Alert进入15秒钟倒计时，每秒钟发出喀声。该延迟给您有时间离开现场并打开源。在15秒钟结束时，Alert发出嘟嘟声。 4、Alert采集30秒钟数据，每2秒钟发出一次喀声，CAL和计时器指示闪烁。在30秒结束时，发出嘟嘟声，显示器指示CAL，SET闪烁，您可以封闭源。 5、按＋和－按钮，调整读数至它应有之值（由标准源计算得到）。当读数正确时，按CAL按钮。您可以置刻度因子于001和199间任何值。新的刻度因子几秒钟内显示，然后Alert发出嘟嘟声，并重新开始常规运行。在出厂时刻度因子设置为100（%），如果您改变读数，例如比出厂时读数高出20%，那么新的刻度因子将是120，当前的刻度因子在Alert第一次开机进行系统检查时在屏幕上显示。电刻度（说明：只有计量部门才有权力进行刻度，用户自己不要轻易执行此操作）您可以用一台脉冲或函数发生器进行电刻度，电刻度需要一根带2.5mm插头，尖端发送讯号的电缆。按下述步骤： 1、设置讯号高度为5V（负脉冲），脉冲宽度为75微秒。注意：不要在Alert关机时输入脉冲；不要超过5V。 2、插电缆插头进入上面插孔 3、开始时，Alert关机，置模式开关于mR/hr μSv/hr。在开机同时（置On/Off/Audio于On的位置，不要在Audio位置），按下顶端“－”钮。显示器显示CAL，然后进入15秒倒计数，每秒发声，15秒结束时，palmRAD嘟嘟几次。 4、Alert采集30秒数据，同时不断发出嘟嘟声，CAL和计时器指示不停闪烁。30秒结束时，它嘟嘟几次，显示器显示CAL和SET。 5、使用下表检查Alert精度（只有计量部门才能执行此操作），该表指示相应于Cs-137刻度的合适的脉冲发生器计数率。如果精度不处于所需的限值内，则按照5—7步。注意：Alert自动补偿由于GM管死时间而引起的计数损失。因此，在CPM模式中显示的读数不等于输入频率。您可以连续按住－（负）按钮，显示在CPM模式中未补偿的计数，该读数相当于输入频率。脉冲发生器输入（PPM） CPM MR/hr μSv/hr CPS 31423 59335 127043 177752 205031 33400 66800 166999 267200 334031 10 20 50 80 100 100 200 500 800 1000 557 1113 2783 4453 5567 6、按＋和－按钮，调整读数至它应有的值，当读数正确时，按CAL按钮，您可以置刻度因子于001和199之间的任何值。 7、新的刻度因子在几秒钟内显示，然后Alert发出嘟嘟声并重新开始常规运行。故障排除 Alert是一个极可靠的仪器，如果它工作有点不正常，请查阅如下表格，看看是否您能确定问题所在。问题可能的原因检查和处理发法显示器空白电池无电，电力不足电池联结不良更换一节新的9V电池检查接线是否牢固 LCD（液晶显示器）损坏若计数灯和发声器工作则可能需要更换LCD 显示器工作，但未记录到计数盖格管损坏电缆联接不良查看盖格管窗，检查管子的云母表面，如果可见到破碎，则需要更换检查并确认电缆联接正确读数偏高，而另一台仪器在相同位置有一个正常读数污染用另一台Alert检查，用一块沾有温和的清洁剂的湿布清洁仪器，更换在仪器背面的橡胶条光敏避免阳光直射和紫外光源；如果高计数下降，可能由于受潮已使盖格管的云母窗上涂层脱落，需要更换受潮可能线路板受潮，在温暖干燥地点干燥仪器，如果仍有问题则需要工厂服务连续放电更换盖格管电磁场把仪器自可能的电磁源或无线电频率辐射源处移走售后服务如果Alert需要技术服务，请联系制造商或经销商不要试图自行维修Alert，它包含非用户可维修的零件而且可能会引起保修无效。注意：在任何情况下，都不要送一台污染的仪器去维修和刻度。 6，辐射以及测量基础本节主要叙述辐射是什么，怎么去测量，这些知识是提供给不熟悉这一问题的用户，它对于理解Alert怎么工作和怎么说明您的读数是有帮助的。电离辐射电离辐射是通过电离改变个别原子结构而产生的辐射，产生的离子依次电离更多的原子，产生电离辐射的物质称为放射性物质。放射性是一种自然现象，核反应在太阳和所有其他星球上均连续发生，发射的射线穿过空间，一小部分到达地球。天然的电离辐射源也存在于地球上，最常见的便是铀和它的衰变产物。电离辐射可归为四种类型： χ射线：为高速电子在真空中轰击金属靶产生的人工辐射。χ射线是与光波和无线电波特性相同的电磁辐射，但它的波长极短，小于1厘米的1千亿分之一。它们也称为光子。χ射线的能量比光和无线电波大几百万倍。由于它的能量高，χ射线可穿透许多物质，包括人体组织。 γ射线:在自然界存在,它几乎与χ射线相同,通常γ射线的波长比χ射线更短,γ射线的穿透力极强,阻止它们需要用厚的铅屏蔽。 β射线：一个β粒子由从原子中发射的一个电子组成，比γ射线，它的质量大得多，而能量则小，因此它的穿透力不象γ射线和χ射线那么强。 α射线：一个α粒子由二个质子和二个中子组成，它与氦的原子核相同，它在空气中的射程一般为1—3英吋，用一张纸便可以挡住它。当一个原子发射一个α、β粒子或γ射线后，它变成一个不同的原子，放射性物质可以通过几次衰变，变成稳定的或非电离形态的物质。一种元素可能有几种形态，或称同位素。元素的放射性形态称为放射性同位素或放射性核素。每种放射性核素有一个半衰期，它是该物质衰变一半量所需的时间。下表给出铀-238的完全衰变链，它的终点是稳定的铅同位素，注意在衰变链中的放射性核素的半衰期范围为自164微秒至45亿年。如图表：同位素射线半衰期产物 U-238 Th-234 Pa-234 U-234 Ra-226 Rn-222 Po-218 Pb-214 Bi-214 Po-214 Pb-210 Bi-210 Po-210 α β β α α α α β β α β β α 45亿年 24.1天 1.17分钟 25万年 1602年 3.8天 3分钟 26.8分钟 19.7分钟 164微秒 21年 5天 138天 Th-234 钍 Pa-234 镤 U-234 铀 Th-230 钍 Rn-222 氡 Po-218 钋 Pb-214 铅 Bi-214 铋 Po-214 钋 Pb-210 铅 Bi-210 铋 Po-210 钋 Pb-206 铅辐射测量单位几个不同的单位用于辐射、照射量和剂量。一个仑琴（Roentgen）是指在0℃和760mm汞柱大气压下，1CC干燥空气中产生一个静电单位电荷的χ射线或γ射线的数量。Alert以每小时毫仑数（mR/hr）显示读数。一个拉德（Rad）是每克受照物质吸收相当于100尔格（erg）能量的电离辐射的单位。它近似相等于1.07仑琴。一个雷姆（Rem）指由一个拉德的照射接受的剂量，它由拉德乘以不同辐射源的品质因子而得到的数字。在美国雷姆和毫雷姆是最普遍使用的辐射剂量测量单位，在大多情况下，一个雷姆等于一个拉德。一个西弗特（Sievert）是标准的国际剂量测量单位，一个西弗特相当于一百个雷姆，1微西弗特（μSv）为一个西弗特的一百万分之一。一个居里（Curie）指放射性物质每秒中衰变3.7×1010次的数量,它近似相当于一克镭的衰变率，微居里（一居里的一百万分之一）也是常用的测量单位。一个贝克勒尔（Bq）相当于每秒衰变一次。附录A—技术指标探测器：卤素淬灭盖格—缪勒管，有效直径1.75″（45mm），云母窗密度1.5—2.0mg/cm2 显示器：4位液晶显示，包括模式指示器运行量程： mR/hr：0.001—100 CPM： 0—350000 Total： 1—9999000个计数 μSv/hr：0.01—1000 CPS： 0—5000 γ灵敏度：3500CPM/mR/hr（参照Cs-137） I-125最小可探测水平：0.02mCi（接触时）效率： 4π接触平均周期：每3秒钟更新显示，在正常水平时，显示过去30秒内平均值。当辐射水平增高时，平均时间减少定时器：设定1—10分钟采样时间，增量 1分钟设定10—50分钟采样时间，增量10分钟设定1—24小时采样时间，增量1小时报警：嘟嘟声报警精度： mR/hr：±15% ≤50 mR/hr ±20% ≤100 mR/hr CPM：±15% ≤130000CPM ±20% 自130000—300000CPM 反饱和：现场数据上升至最大读数100倍时，输出仍在满刻度左右温度范围：-20℃—+50℃， -4℉—122℉ 电源：一节9伏碱性电池，电池寿命，在正常本底时，平均2160小时，在1mR/hr时，平均625小时尺寸： 150×80×30mm（5.9″×3.2″×1.2″）重量：带电池323克（9.6Oz）维护 4.1该检测仪要定期标定并细心操作以保持良好的测量，为维持检测仪的性能请到当地计量部门定期标定，也可委托我单位代检 4.2保修期：一年美国AVO多功能测试仪MFT1502 多功能测试仪MFT1502性能特点绝缘电阻、回路阻抗、RCD均可测试绝缘测试电压250V、500V、1000V 自动放电功能回路抗阻测试 25A：0.01Ω—3.00Kω(L—N或单相) 0.01Ω—19.99Ω（L—L） 15mA：0.01Ω—2.00kΩ 预测短路电流：1A—19.9kA RCD 测试： 1000mA、500mA、300mA. 100mA、30mA、10mA 跳闸计时精度：±1%±1ms
