放大器的性能指标及测量方法
1、放大器的性能指标
（1）静态工作点
放大器的静态工作点是UBE、IB、IC、UCE。
一般只测量UBE、IC、UCE三个参数。
（2）电压放大倍数
放大器的电压放大倍数
（3）输入电阻
（4）输出电阻
（5）最大动态范围
（6）通频带
2、放大器性能指标的测试方法
以单管共射放大器电路说明。

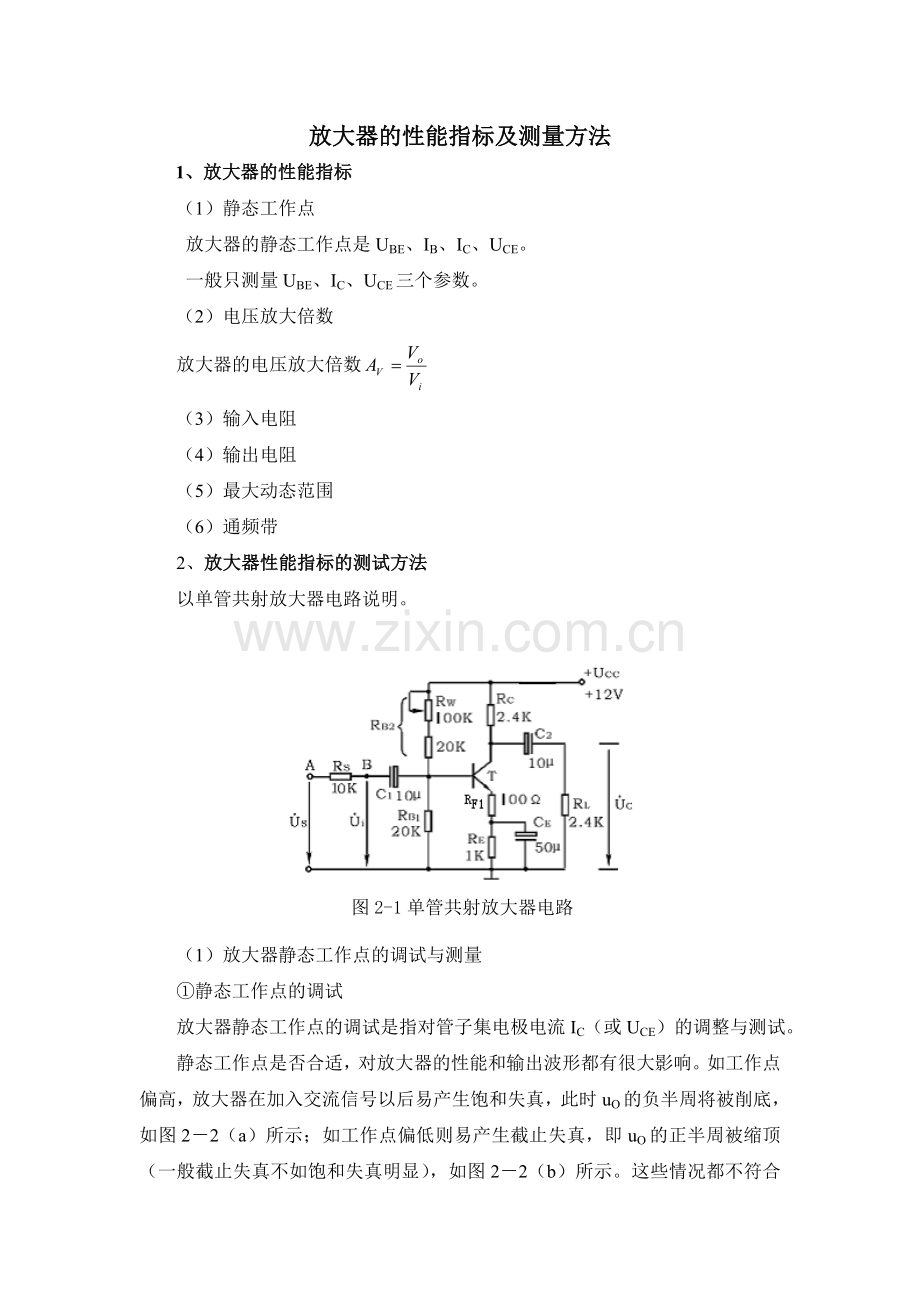

图2-1单管共射放大器电路

（1）放大器静态工作点的调试与测量
①静态工作点的调试
放大器静态工作点的调试是指对管子集电极电流IC（或UCE）的调整与测试。
静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时uO的负半周将被削底，如图2－2（a）所示；如工作点偏低则易产生截止失真，即uO的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2（b）所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压ui，检查输出电压uO的大小和波形是否满足要求。如不满足，则应调节静态工作点的位置。

（a） （b）

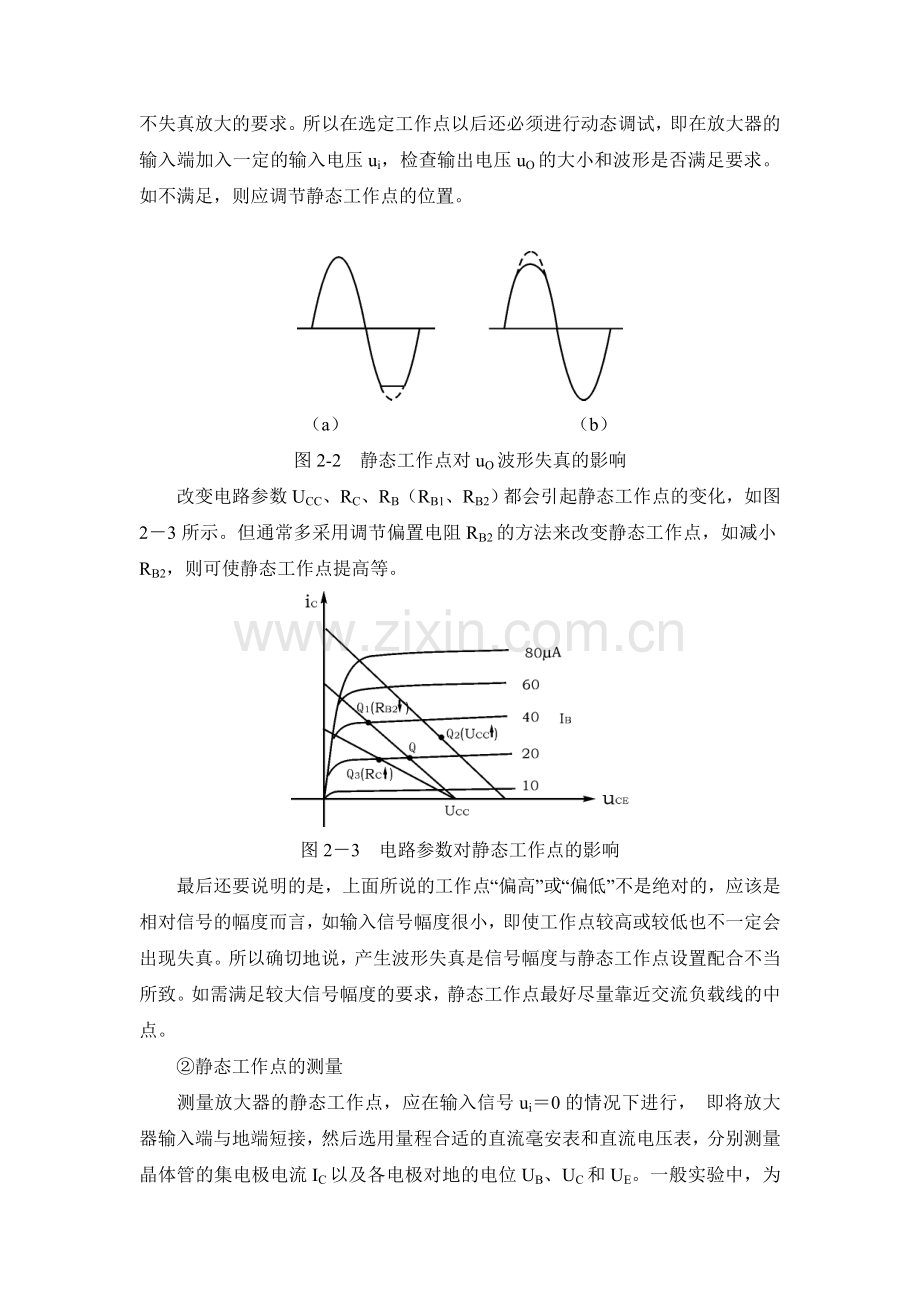

图2-2 静态工作点对uO波形失真的影响
改变电路参数UCC、RC、RB（RB1、RB2）都会引起静态工作点的变化，如图2－3所示。但通常多采用调节偏置电阻RB2的方法来改变静态工作点，如减小RB2，则可使静态工作点提高等。

图2－3 电路参数对静态工作点的影响
最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
②静态工作点的测量
　　测量放大器的静态工作点，应在输入信号ui＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB、UC和UE。一般实验中，为了避免断开集电极，所以采用测量电压UE或UC，然后算出IC的方法，例如，只要测出UE，即可用

算出IC（也可根据，由UC确定IC），同时也能算出UBE＝UB－UE，UCE＝UC－UE。
为了减小误差，提高测量精度，应选用内阻较高的直流电压表。
　　2、放大器动态指标测试
放大器动态指标包括电压放大倍数、输入电阻、输出电阻、最大不失真输出电压（动态范围）和通频带等。
1）电压放大倍数AV的测量
调整放大器到合适的静态工作点，然后加入输入电压ui，在输出电压uO不失真的情况下，用交流毫伏表测出ui和uo的有效值Ui和UO，则

2）输入电阻Ri的测量
为了测量放大器的输入电阻，按图2－4 电路在被测放大器的输入端与信号源之间串入一已知电阻R，在放大器正常工作的情况下， 用交流毫伏表测出US和Ui，则根据输入电阻的定义可得

图2-4 输入、输出电阻测量电路
测量时应注意下列几点:
①由于电阻R两端没有电路公共接地点，所以测量R两端电压 UR时必须分别测出US和Ui，然后按UR＝US－Ui求出UR值。
　　②电阻R的值不宜取得过大或过小，以免产生较大的测量误差，通常取R与Ri为同一数量级为好，本实验可取R＝1～2KΩ。
　　3）输出电阻R0的测量
　　按图2-4电路，在放大器正常工作条件下，测出输出端不接负载 RL的输出电压UO和接入负载后的输出电压UL，根据

即可求出

　　在测试中应注意，必须保持RL接入前后输入信号的大小不变。
　　4）最大不失真输出电压UOPP的测量（最大动态范围）
如上所述，为了得到最大动态范围，应将静态工作点调在交流负载线的中点。为此在放大器正常工作情况下，逐步增大输入信号的幅度，并同时调节RW（改变静态工作点），用示波器观察uO，当输出波形同时出现削底和缩顶现象（如图2－5）时，说明静态工作点已调在交流负载线的中点。然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出UO（有效值），则动态范围等于。或用示波器直接读出UOPP来。

图2-5 静态工作点正常，输入信号太大引起的失真
　　5）放大器幅频特性的测量
①逐点法测量
放大器的幅频特性是指放大器的电压放大倍数AU与输入信号频率f 之间的关系曲线。单管阻容耦合放大电路的幅频特性曲线如图2－6所示，Aum为中频电压放大倍数，通常规定电压放大倍数随频率变化下降到中频放大倍数的倍，即0.707Aum所对应的频率分别称为下限频率fL和上限频率fH，则通频带　　fBW＝fH－fL
放大器的幅率特性就是测量不同频率信号时的电压放大倍数AU。为此，可采用前述测AU的方法，每改变一个信号频率，测量其相应的电压放大倍数，测量时应注意取点要恰当，在低频段与高频段应多测几点，在中频段可以少测几点。此外，在改变频率时，要保持输入信号的幅度不变，且输出波形不得失真。

图 2－6 幅频特性曲线
这种方法属于静态测量，测量误差较大。
②扫频法测量
低频放大器用低频扫频仪测量，高频放大器用高频扫频仪测量。
这种方法属于动态测量，测量比较准确。
