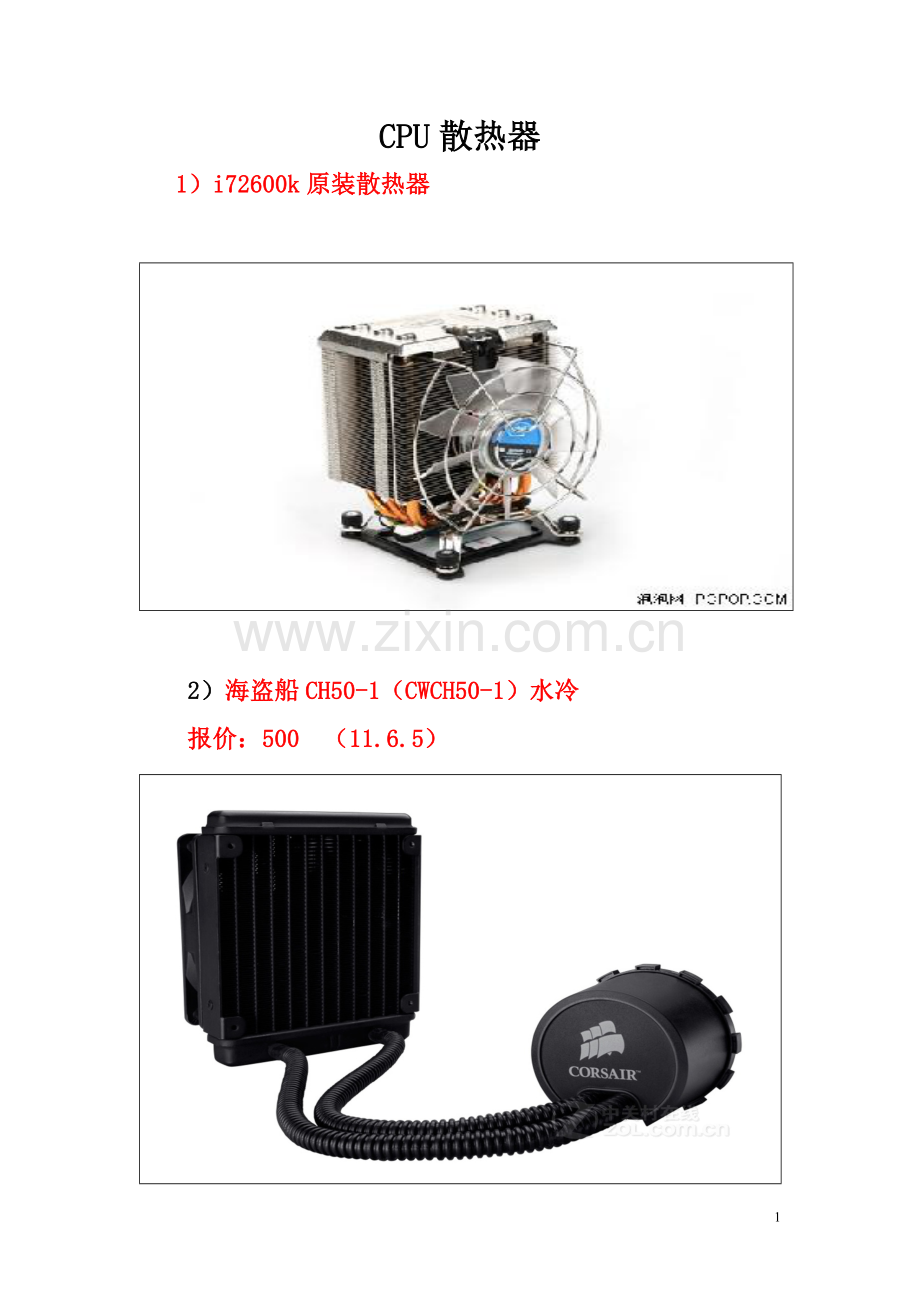

CPU散热器 1）i72600k原装散热器 2）海盗船CH50-1（CWCH50-1）水冷报价：500 （11.6.5）关于H50的兼容性问题我们不必担心，在附件中提供了3种扣具来针对目前各类平台，其中包括Socket AM2+/AM3、LGA775以及LGA1366，其他附件包括几个螺丝和塑料垫圈，还有本安装手册。拆掉水冷头周围的螺丝，就可以看到水冷头的内部构造了——为了保持密封性，周围的螺丝很多。水泵的位置在水冷头的正中心，在微水道的正上方。这个微水道非常密集，我们甚至担心水冷头中小小的水泵产生的水压在微水道的水阻作用下会使得水流非常的缓慢。参数 <<综述 <<查看海盗船散热器基本参数散热器类型纠错水冷散热器散热方式纠错水冷适用范围纠错Intel LGA775/1366/115x AMD AM2/AM3 风冷参数风扇尺寸纠错120×120×25mm 最高转数纠错1700RPM 散热片材质纠错铝水冷参数水冷头纠错材质：铜散热器附件包装清单纠错散热器本机 x1 保修信息保修政策纠错全国联保，享受三包服务质保时间纠错2年质保备注纠错质保2年适用于NZXT phantom 幻影机箱和Intel 酷睿i7 2600K 由于H50的水冷头是将水泵整合到一起的，因此我们将它拿在手中感觉非常重，轻轻摇晃还可以听到里面的有液体的存在。 H50的水冷头底部采用纯铜材质打造，中间的圆心部分为与CPU的接触面，直径为40mm，H50水冷头底部的切割面打磨得非常光滑，更有利于CPU的散热。需要注意的问题是，海盗船H50的水泵使用的3-pin接头，不要接在主板上具有转速/温度控制的接头上（或者需要在BIOS中关闭风扇控制），这个水泵只有接在12v线路上才能发挥最佳的效能。 H50水冷头顶部采用的水泵个头不大，可以直接通过主板的3针供电接口来供电。整体尺寸为78×62×55mm。水泵的功率为7.2W，采用纳米陶瓷轴承，平均寿命为60000小时，流量160L/H，扬程1.5米，噪音19.3dBA。通常来说，冷却液对金属会有腐蚀作用，不过海盗船的这款水冷套件中间填充的是高级化学材料，因此不会对CPU水冷头等造成腐蚀，另外厂家还为用户预留了一个注水口，如果你需要给这款水冷头添加冷却液，你可以从上面打开，然后拧开里面的一个螺丝，再补充冷却液不过由于厂家宣称两年之内不需要更换以及填充制冷液，因此我们还是不要擅自打开为好，免得由于接口封闭不严而出现漏夜的情况。 H50的散热排尺寸为120×120×25mm，材质为铝，水冷头和散热排之间的水管足有30cm长，所以你可以把散热排安装在机箱内任何地方：顶部、后部、侧部或者任何你觉得不错的地方。这个25mm厚的散热排仅仅比一个120mm的风扇大一点，所以基本适合于所有的机箱，如果你的机箱预留有120mm规格散热风扇位，我们便可以很容易的将它安装在那里。海盗船H50水冷系统自带一个120mm×25mm PWM转速控制的12cm风扇，不过不像其它的水冷系统在散热排上集成固定风扇，海盗船采用了风扇和散热排分体式设计，玩家可以自己加装喜欢的风扇、或者使用双风扇等等。微水道非常密集密集的鳍片大大增加了水流与吸热模块的接触面积，有效提高了水冷头的换热效率。将海盗船H50水冷套件安装进机箱还是比较简单的，不过它需要安装自己的背板——在某些机箱中，这意味着可能要拆下主板。背板安装好后，再将塑料的扣具安装在主板上，但这个时候不要拧紧螺丝，稍稍拧住即可。然后，将CPU水冷头对正扣具安放进去。在CPU水冷头的周围和扣具的内部都有塑料的互相咬合的塑料突起，放置很容易，放置到位后，稍微一转，即可将CPU水冷头预安装到位。再将扣具四周的四个弹簧螺钉拧紧，水冷头就安装好了，H50需要使用主板上的两个风扇接口，一个用来连接散热排风扇，一个用来连接水泵。不过现在设计的主板，通常有比较多的风扇接口，而且H50的连接线也比较长，所以不用过于重视这个问题。需要注意的问题是，海盗船H50的水泵使用的3-pin接头，不要接在主板上具有转速/温度控制的接头上（或者需要在BIOS中关闭风扇控制），这个水泵只有接在12v线路上才能发挥最佳的效能。测试平台的CPU主频为2.66GHz的i7 920，其TDP功耗已经达到了130W，用它来考核一款散热器的性能再合适不过了。并且我们还采用了一款高端风冷散热器：利民U120E与海盗船H50进行对比，全部平台在开放环境下测试，环境温度20°C。测试流程方面我们采用Everest Ultimate软件对处理器温度进行监控，在进入系统5分钟后记录系统待机温度，之后对处理器进行满负载测试，待温度稳定后截取满载温度。为更好体现散热器性能，我们不仅对CPU标准频率条件下的散热器效能进行测试，还对CPU超频后散热效能进行了相应测试。测试结果完全体现水冷散热系统对传统风冷散热器的效能优势，即使面对U120E这样强劲的高端热管风冷散热器，小身材的海盗船H50依然毫不示弱，各项温度测试均保持不同程度领先，尤其是在CPU超频满载测试中，更是大幅领先于U120E，两者之间温度差距达到了10度。作为一款简单易用的水冷散热器，海盗船H50的各方面性能我们还是比较满意的。测试结果表明，H50完全可以和那些高端热管风冷相媲美，而且在强调散热效果的同时也能兼顾静音方面。目前这款散热器的官方报价为699元，非常适合那些希望体验水冷散热乐趣的初级超频玩家选购。 3）酷冷至尊海雕水冷散热器报价： 399 4）九州风神冰阵400金尊版（4管）报价390 参数 <<综述基本参数散热器类型纠错CPU散热器散热方式纠错风冷，热管适用范围纠错Intel LGA1366/115x/775 AMD AM3/AM2+/AM2 产品尺寸纠错130×73.5×160mm 产品重量纠错1696.5g 电源参数纠错12V，0.13A 输入功率纠错1.56W 风冷参数风扇尺寸纠错120×120×25mm 轴承类型纠错液压轴承（Hydraulic Bearing）最高转数纠错1500RPM 转数描述纠错500±200至1500±10% RPM 最大风量纠错66.3CFM 噪音纠错17.8-27.6dB 热管数量纠错4个散热片材质纠错纯铜散热器附件包装清单纠错散热器本机 x1 硅胶 x1 扣具 x1 保修信息保修政策纠错全国联保，享受三包服务质保时间纠错3年质保备注纠错散热器、单体风扇1年包换，3年质保，周边和笔记本散热器3个月包换，1年质保 5）九州风神冰阵600 （6管）报价330 参数基本参数散热器类型纠错CPU散热器散热方式纠错风冷，热管适用范围纠错Intel LGA1366/115x/775 AMD AM3/AM2+/AM2 产品尺寸纠错140×73.5×169.5mm 产品重量纠错1300g 电源参数纠错12V，0.13A 输入功率纠错1.56W 风冷参数风扇尺寸纠错140×140×25mm 轴承类型纠错液压轴承（Hydraulic Bearing）最高转数纠错1200RPM 转数描述纠错700±200至1200±10% RPM 最大风量纠错71.8CFM 噪音纠错17.8-26.7dB 热管数量纠错6个散热器附件包装清单纠错散热器本机 x1 硅胶 x1 扣具 x1 保修信息保修政策纠错全国联保，享受三包服务质保时间纠错3年质保备注纠错散热器、单体风扇1年包换，3年质保，周边和笔记本散热器3个月包换，1年质保客服电话纠错400-677-0706 电话备注纠错周一至周五：9:00-16:00（节假日休息）详细内容纠错售后服务由品牌厂商提供，支持全国联保，可享有三包服务！如出现产品质量问题或故障，您可查询最近的维修点，由厂商的售后解决；也可凭厂商维修中心或特约维修点所提供的质量检测证明，享受7日内退货，15日内换货。超过15日又在质保期内，可享受免费保修等三包服务！进入官网>> 5）超频三南海6多平台报价：420 参数基本参数散热器类型纠错CPU散热器散热方式纠错风冷，热管适用范围纠错Intel LGA1366/115x/775 AMD AM3 产品尺寸纠错161×137×102mm 产品重量纠错1040g 风冷参数风扇尺寸纠错120×120×25mm 轴承类型纠错液压轴承（Hydraulic Bearing）最高转数纠错2000RPM 转数描述纠错800至2000 RPM 最大风量纠错28-70CFM 噪音纠错18-38dB 热管数量纠错6个散热片材质纠错铝散热器附件包装清单纠错散热器本机 x1 硅胶 x1 扣具 x1 说明书 x1 保修卡 x1 保修信息保修政策纠错全国联保，享受三包服务质保时间纠错3年质保备注纠错1个月包换，3年质保客服电话纠错0755-8931-2233 电话备注纠错周一至周五：9:00-18:00（节假日休息）详细内容纠错产品质保期以客户购买之日算起，三年散热保证，一月内实行包换。未注明购买日期者，以出厂日期为准。凭产品购买单据，客户可以在购买产品的经销商处凭质保卡享受质保服务。质保卡为质保服务的唯一凭证，请用户妥善保管。对不能出示地购买单据的返修产品，将一律按章收费。进入官网>> 6）Asetek CPU水冷散热器，超强性能，超低噪音，完全超越海盗船H50 报价；420 强劲的Asetek CPU水冷散热器，做工超级精细。CPU水冷头水道由280根铜柱组成，做工完美，这样的做工水冷头只有超过400元的高端水冷头中才能见到。水冷头，水泵和水箱一体化设计方便玩家安装。水冷排超薄设计，由14根水道，15组散热片组成。散热片做工精湛，密度非常高，间隔只有1毫米。水泵工作噪音非常低，毫不夸张的说几乎零噪音。风扇为安泰克原装散热器，三档调速，一档风扇转速在1800转左右，2档位1500转左右，三档为1200转左右，二三档工作噪音超低，超大风量。（这个款散热器和海盗船H50外观完全相同，但是水冷头内部做工要比海盗船H50好很多，这款水冷头水道结构完全280根铜柱组成，海盗船是普通散热片形式的，这款散热器水冷排也比海盗船H50好得多，散热片更密集14根水道15组散热片，每组散热片有110个折弯，整个冷排为1650个折弯。海盗船冷排为11根水道12组散热片，每组散热片有92个转弯1100个折弯。所以冷排散散热片面积上比海盗船冷排大了一半。因此无论是导水管数目，还是散热片密度都完全超越海盗船H50）(注意:百分百全新货，但是是整箱来的，没有单独的原装包装，但是发货前本人一定会打包好的，请各位买家放心，扣具为最后几张图片黑色扣具，扣具支持775，1155,1156，1366，939,940,AM2,AM2+,AM3等平台). 配件包括：1全平台冷头安装扣具1片，安泰克3挡调速风扇1只，5冷排安装螺丝1组，（注意：现在主板背板已经升级为各平台专用背板，1155，1566，1366等平台无需拆到主板原配背板，方便玩家安装，请玩家放心购买。）水冷小常识：ASETEK是一家丹麦注册公司，是世界著名水冷生产厂商，ASETEK以生产一体水冷著名，著名的海盗船系列水冷都是ASETEK代工生产的，还有安钛克一体水冷，新款戴尔外星人品牌机用的水冷，HP服务器，工作站用的水冷，ACER宏基品牌机水冷也都是ASETEK制造生产的。 32
