平法钢筋技术问答
2005-4-21-W悬挑梁
1:一框架一段带悬挑梁,悬挑端不是bXh1/h2的型式,而是和框架梁截面一样,而悬挑端长度符合图集66页C图.问悬挑端是否需要上部纵筋弯下?
DF
1、“不是b*h1/h2型式”的悬挑梁，其做法同“b*h1/h2型式”的悬挑梁。也就是说，悬挑端上部中间的纵筋该“弯下”的时候就要弯下。
2、另外注意：那些“伸到尽端弯90度直钩的悬挑梁上部纵筋”，其直钩应该一直弯到梁底。——陈青来教授说过，标准图集有所谓“图形语言”。你看在“C图”中，上部纵筋的直角弯是一直通到梁底的（同时必须满足≥12d ：注意，一般是取“大于号”——当“通到梁底”时）。
2005-4-28-W板扣筋
04G101-4第25页对板扣筋的直弯钩长度好像作了硬性规定,值为a=h-15,即板厚度-15保护层厚度,以后我们在钢筋工程量计算中是否就控照图集的规定来进行计算?请陈教授指教.谢谢.
DF
1、是的。就是按“板厚-1倍的保护层厚度”进行计算和施工。（让扣筋的腿直接站在模板上。）
2、注意，当混凝土强度等级为C20时，板保护层为20mm——04G101-4图集好像没有考虑到这个情况。就这个问题，我曾经和陈青来教授交换过意见：
2005.1.20（CDF）请教青来教授：扣筋的“腿长”问题
1、04G101-4图集第25页给出了扣筋“腿长”的计算公式：
a = h - 15 （其中 h 为板厚）
2、该计算公式是否应理解为
a = h - 板保护层 ？
因为，如果混凝土为“C20”，则应该是 a = h - 20
3、以前在本论坛上争论了一阵的扣筋“腿长”问题似乎有了定论了。但是，青来教授能不能解释一下，
为什么采用了 a = h - 板保护层 ？
而不是 a = h - 2 * 板保护层 ？

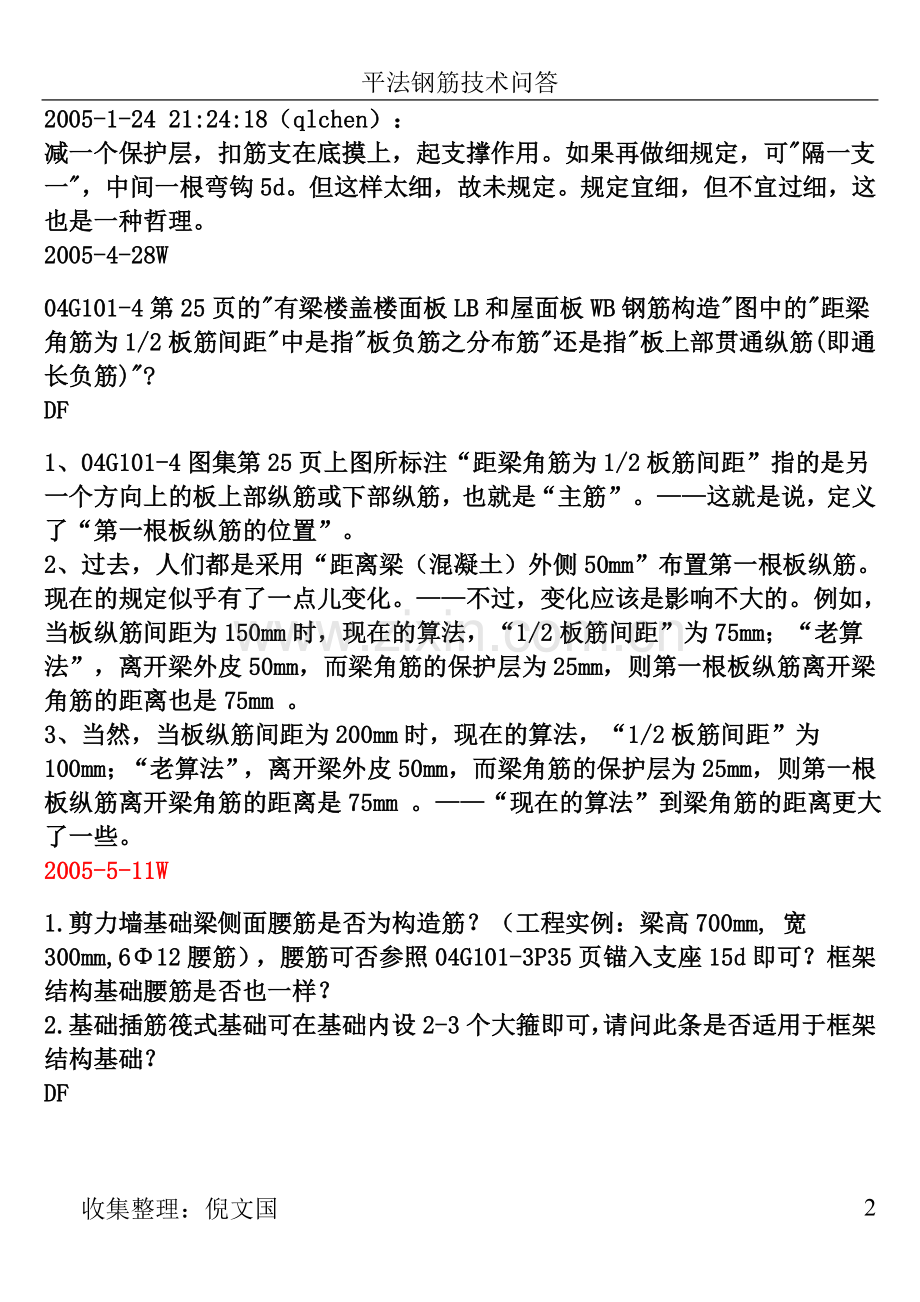

2005-1-24 21:24:18（qlchen）：
减一个保护层，扣筋支在底摸上，起支撑作用。如果再做细规定，可"隔一支一"，中间一根弯钩5d。但这样太细，故未规定。规定宜细，但不宜过细，这也是一种哲理。
2005-4-28W
04G101-4第25页的"有梁楼盖楼面板LB和屋面板WB钢筋构造"图中的"距梁角筋为1/2板筋间距"中是指"板负筋之分布筋"还是指"板上部贯通纵筋(即通长负筋)"?
DF
1、04G101-4图集第25页上图所标注“距梁角筋为1/2板筋间距”指的是另一个方向上的板上部纵筋或下部纵筋，也就是“主筋”。——这就是说，定义了“第一根板纵筋的位置”。
2、过去，人们都是采用“距离梁（混凝土）外侧50mm”布置第一根板纵筋。现在的规定似乎有了一点儿变化。——不过，变化应该是影响不大的。例如，当板纵筋间距为150mm时，现在的算法，“1/2板筋间距”为75mm；“老算法”，离开梁外皮50mm，而梁角筋的保护层为25mm，则第一根板纵筋离开梁角筋的距离也是75mm 。
3、当然，当板纵筋间距为200mm时，现在的算法，“1/2板筋间距”为100mm；“老算法”，离开梁外皮50mm，而梁角筋的保护层为25mm，则第一根板纵筋离开梁角筋的距离是75mm 。——“现在的算法”到梁角筋的距离更大了一些。
2005-5-11W
1.剪力墙基础梁侧面腰筋是否为构造筋？（工程实例：梁高700mm, 宽300mm,6Φ12腰筋），腰筋可否参照04G101-3P35页锚入支座15d即可？框架结构基础腰筋是否也一样？
2.基础插筋筏式基础可在基础内设2-3个大箍即可，请问此条是否适用于框架结构基础？
DF
1、 基础梁侧面纵向构造钢筋，在施工图采用“平法”注写时，应该用大写字母G打头注写。（见04G101-3图集第7页）
基础梁侧面纵向构造钢筋的做法见04G101-3图集第35页。你所举出的“工程实例”中的“6Φ12腰筋”是侧面纵向构造钢筋。
2、基础梁上面的柱插筋在基础内设置两个大箍即可——对于框架柱的基础插筋和剪力墙暗柱的插筋都是如此。两个箍筋的作用是固定柱插筋的位置：因为“两点决定一条直线”。
2005-5-11W
1.当剪力墙转角墙两外侧水平分布筋配筋直径、间距不相同时该如何处理？
03G101-1没有解释上面问题，03G329-1P25页拐角节点水平筋锚固示意（二）表示外侧水平筋满足一个搭接长度LlE即可。设计说明按03G101-1构造要求施工，请问我们该怎么做？2.剪力墙连梁是弯折伸入暗柱，还是在暗柱筋外侧？
DF
1、“剪力墙转角墙外侧水平分布筋”的做法见03G101-1图集第47页：墙外侧水平分布筋绕过转角墙暗柱外侧，与另一边的外侧水平分布筋进行搭接。
但是，当“剪力墙转角墙两外侧水平分布筋配筋直径、间距不相同”时，必须注意“保证钢筋截面大的那一面墙的水平分布筋的完整性”，即：钢筋直径较大的一边的外侧水平分布筋要绕过转角墙暗柱外侧，与另一边（钢筋直径较小的一边）的外侧水平分布筋进行搭接。——这一点在03G101-1图集第47页上没有说明，图集中也找不到有关说明，是陈青来教授在论坛上说过的。——我们的“平法钢筋自动计算软件”已经能够自动处理这些情况。
2、剪力墙连梁的纵筋一般要伸到暗柱外侧纵筋的内侧，再弯15d的直钩，并且保证水平直锚段的长度不小于0.4LaE 。
当水平直锚段的长度等于LaE且大于等于600时，可以不弯15d的直钩，此时不必伸到暗柱外侧。（见03G101-1图集第51页）
2005-4-15W
03G101-1P18中，YAZ的阴影是柱的配筋，λv/2区域有什么意义？请不吝赐教。
DF
1、03G101-1图集第18页中“λv/2区域”介于“阴影部分”和“墙身”之间，它是约束边缘构件的一个组成部分。
2、从图集第49页可以看到，在“λv/2区域”采用拉筋加密等技术措施。
2005-6-12W
１。当AL、BKL、LL侧面配有构造水平筋时，是否剪力墙水平钢筋可在其高度范围内不布置？
2。双层双向现浇板中，扣筋下的分布筋是否要与板的同向上部钢筋同时布置？（如04G101-4－P9　LB4与6号负筋的构造钢筋，是否要同时出现？）
3、支座负筋下的分布钢筋锚入板角部负筋重叠区的长度有无明确规定？
4、到底在现浇板中构造钢筋应用在哪些部位？CDF教授能够指导一下吗？
DF
1、剪力墙结构中AL、BKL、LL侧面的构造水平筋，就是剪力墙墙身的水平分布筋。除非设计上另行标注特定规格、间距的构造水平筋，否则就是执行对应剪力墙墙身的水平分布筋。
2、既然是“双层双向现浇板”，就是板的上下各布置一个钢筋网，这两个钢筋网的钢筋都是“通长”布置的。
既然该板的上部钢筋是“通长”布置的，就没有必要再设置“扣筋”了。
“扣筋”是在板周边的梁上或墙上局部设置的——不是通长的。
所以，“扣筋下的分布筋”也只是在局部的范围内布置。
因此，我们的“平法钢筋自动计算软件”，把“扣筋”和“通长负筋”分开成两个不同的按钮功能。（至于扣筋下的分布筋是由软件自动计算的。）
3、关于“扣筋下的分布筋锚入板角部扣筋重叠区的长度”——在标准图集中无明确规定。
所以，国内的软件在计算扣筋下分布筋的长度时，其算法是五花八门，甚至让扣筋下分布筋一直通到梁中心线。
我们的软件按“扣筋下的分布筋锚入板角部扣筋重叠区150”来计算。——之所以选取150，是参考图集第54页梁的架立筋与支座负筋搭接150 。——这就是“扣筋分布筋长度缩减”的算法。
为了给用户提供灵活性，我们在软件中设置了“系统参数”，例如，用户可以对“扣筋分布筋长度缩减”与“不缩减”进行选择。
4、“现浇板”的钢筋一般是上部钢筋和下部钢筋。像我们软件中所设置的“单块板下部钢筋”、“通长下部钢筋”、“通长负筋”、“扣筋”等。
还有，温度收缩钢筋，用于温度变化较大引起楼板顶面裂缝的地方。
不知道你所说的“构造钢筋”具体所指。
2005-6-12W
04G101-4.
1：板开洞洞边加强筋与洞口的距离是否有明确规定？
2：双层双向板加强筋是否必须配置双层？
3：所给的那几个详图怎么看都像板端的构造，得让人研究半天！
DF
1、“板开洞洞边加强筋与洞口的距离”——按留足“保护层”来进行推算。
2、既然是“双层双向板”，那么洞口的“补强钢筋”当然应该是“双层”的了。
3、对于图纸，是应该反复研究的。然而，最好是到工地现场走走，将图纸结合工程实际来研究。
2005-6-16W
剪力墙结构中，悬挑梁根部如是通长剪力墙，请问陈教授此时悬挑梁根部上下铁伸入剪力墙内的锚固构造要求？
1、“悬挑梁”根部的节点构造见03G101-1图集第66页的图。（当支座是“剪力墙”而不是“柱”时也适用。）
2、当悬挑梁是其他梁的“悬挑端”时，一般没有问题。
3、如果是“纯悬挑梁”，而且该梁与剪力墙垂直——则可能发生梁纵筋在支座的直锚长度不足0.4LaE的问题。
不仅是悬挑梁，而且以剪力墙作为端支座的框架梁也有同样的问题。不少网友与陈青来教授讨论过这个问题，不过，一直没有明确的答复。
W
1.我们一剪力墙工程设计人员对上述悬挑梁是这样设计说明的：上铁伸入剪力墙长度等于悬挑长度，下铁则伸入一个锚固长度LaE。所以我们经常被类似问题迷惑？2.剪力墙结构中连梁钢筋应弯折伸入暗柱筋内侧，但是此处连梁筋将存在缩颈现象。曾记得G101以前要求剪力墙水平筋是弯折伸入暗柱筋内侧的，后来变更为走外侧，连梁筋可否也走外侧？连梁筋走内侧我觉得施工质量较难控制且观感较差。请指点！
DF
1、前天我在“3、”中回答的是“墙与梁垂直”的情况。
你现在说的是“顺墙伸出悬挑梁”的情况：
(1) “上铁伸入剪力墙长度等于悬挑长度，下铁则伸入一个锚固长度LaE”——这样的做法没有必要。我看见过砖混结构“顺墙伸出悬挑梁”的情况，为了“抗倾覆”的需要，悬挑（混凝土）梁伸入顺墙一个悬挑长度是必要的。但现在不是砖墙，而是混凝土墙，一般来说，是有拉梁存在的，因此钢筋伸入墙内的长度满足锚固要求即可。
(2) 我参看了构造手册，悬挑梁顶部纵筋满足锚固要求即可（LaE）；底部纵筋伸入支座15d 。（以前有的设计院为底部纵筋伸入支座20d）
(3) 而按照03G101-1图集第66页，悬挑梁底部纵筋伸入支座12d（一级钢筋为15d）。
2、剪力墙的外侧水平分布筋都是“走外侧”的，不论在墙身或者是在连梁。
至于剪力墙暗柱纵筋和连梁纵筋的关系，可以这样来分析：
(1) 对于框架柱纵筋和框架梁纵筋的关系：是“柱包梁”，即框架梁纵筋伸入框架柱纵筋的内侧，因为框架柱是框架梁的支座。
(2) 对于剪力墙暗柱纵筋和连梁纵筋来说，也是“柱包梁”，因为剪力墙暗柱（及墙身）是连梁的支座。
(3) 由于上述(1)和(2)的操作造成“梁筋的缩颈现象”，可以这样处理：把梁端部的几个箍筋的宽度适当缩小，使梁的角部纵筋贴紧箍筋的拐角。——这样做了，不会发生质量问题。相反地，如果让梁筋“走柱角筋外侧”，反而会发生质量问题。
W
砖混结构悬挑梁在《砌体结构设计规范》GB50003-2001-7.4.6“强条”规定：1 纵向受力钢筋至少应有1/2的钢筋面积伸入梁尾端，其余钢筋伸入支座的长度不应小于2L1/3；2 挑梁埋入砌体长度L1与挑出长度L之比宜大于1.2；当挑梁上无砌体时，L1与之L之比宜大于2。问是否挑梁底筋埋入砌体长度至少为2L1/3？
DF
1、所问不应说成“埋入砌体长度”。“L1”为挑梁埋入砌体长度，“其余钢筋伸入支座的长度不应小于2L1/3”，当然应该包括“挑梁底筋伸入支座的长度不应小于2L1/3”——是在“梁”里伸入支座的长度，而不是把钢筋“埋入砌体”。
2、第“2”条的规定是为了“抗倾覆”。
2005-6-20W
1. 在9度区，填充墙中构造柱设置的一般原则和构造要求。（《抗规》中只有一条规定）2.何为“较大洞口”，框架结构中“较大洞口”两侧需设置构造柱吗？3.构造柱处应先墙后柱，填充墙在构造柱处是否需要砌马牙槎，构造柱箍筋是否也要设加密区？以上都是在9度设防条件下。非常感谢陈教授多次耐心的答复！
DF
1、构造柱之间的间距不能大于4m 。 所以，长度大于4m的填充墙要设置构造柱。高度大于4m的砖墙要设置圈梁。
2、“较大洞口”为：洞口宽度大于2m，洞口高度大于墙高2/3 。
3、填充墙的构造柱如果采用“先墙后柱”的做法，那就需要砌马牙槎，“五进五出”。不过，也有采取“先柱后墙”做法的。
（另外，提醒一下：为了方便别人浏览，发贴时请把主题书写明确，不要笼统写“求助”等字。）
2005-6-21W
04G101－1　40页注释1指出：除具体工程注有全高加密的柱以外，一至四级抗震等级的柱箍筋按本图设计加密区。
但此图的名称却是抗震KZ、QZ、LZ箍筋加密区范围。
我的问题是：
1、对于构造、约束DZ、AZ、JZ、YZ、的箍筋是否加密？范围是不是按40页执行？这些柱纵筋连接构造是否也要按照36页抗震KZ纵向钢筋连接构造执行？
2、45页注释5：在柱平法施工图中所注写的非抗震柱的箍筋间距，是指非搭接区的箍筋间距。这一说法是否适用于抗震KZ？
3、抗震KZ柱纵筋采用绑扎搭接，在原有40页基础上再加上搭接范围内箍筋加密即可？
４、如果施工图柱表没有给出加密区箍筋间距，且为机械连接，那么箍筋加密区的见距将如何执行？
以上这些问题我有自己的一套理解，都是含含糊糊的，望CDF教授给指条明路，以免在以后的工作中犯错误，非常感谢你！！！
DF
既然你有自己的一套理解，不论含糊与否，以后都可以讲出来互相探讨，这也是提高自己分析能力和表达能力的一个有效的方法。
1、从03G101-1图集来看，没有规定各类暗柱有箍筋加密一说。至于“端柱”，如果本身也充当“框架柱”使用的话，那么也应该执行“框架柱”箍筋加密的规定。
2、“非抗震框架柱”没有抗震意义上的箍筋加密，本图集只给出“在绑扎搭接区的箍筋加密”。
但是在“抗震框架柱”中，应该有抗震意义上的箍筋加密，所以，设计上必须明确给出箍筋的加密区间距和非加密区间距。
3、抽象地说“纵筋搭接”，在搭接区是需要实行箍筋加密的。但是，就03G101-1图集第36页图左面第一图来说，实行“搭接”是行不通的。我曾经进行过测算，当框架柱纵筋为φ25时、层高4m的情况下，要做出该图规定方式的“搭接”是不可能的。所以，框架柱在较粗钢筋的时候，都不采用“绑扎搭接”，而此用机械连接和焊接连接。（顺便说一下，该页的“图1、图2、图3”只给出绑扎搭接方式的图例，对用户也是一种误导。）
4、设计师应该在施工中明确给出箍筋的加密区间距和非加密区间距。对于“机械连接”，只是在“连接点”不需要进行箍筋加密，不等于整个框架柱不需要箍筋加密。
（顺便提醒一下：为了方便别人浏览，发贴时请把主题书写明确。）
2005-7-6 W非框架梁配筋问题
在03g101-1第65页中,在第一排和第二排钢筋的截段点是否仍然按ln/3和ln/4进行执行,请陈教授帮助解答一下,好吗?谢谢!
D
答案是肯定的。
“梁支座上部纵筋的长度规定”——请参看03G101-1图集第28页的第4.4.1条。
2005-7-8W框架结构、剪力墙结构、框架剪力墙结构、框支剪力墙结构的概念
D
准确的“概念定义”还是查教科书吧。下面只说说个人的认识。
    框架结构就是由框架柱和框架梁组成的空间结构。
    框架剪力墙结构，有人称为框剪结构，就是在框架结构中设置一些剪力墙，以加强结构抵抗水平地震力的作用。（本图集第31页所提供的例子工程，就是一个“框架剪力墙结构”的工程）
    剪力墙结构，有人称为纯剪结构，就是整个建筑物都采用剪力墙结构，包括墙身、墙柱（暗柱和端柱）、墙梁（连梁、暗梁、边框梁）。
    框支剪力墙结构是指下面为框架结构，上部为剪力墙结构，在中间的“结构转换层”中采用了框支柱和框支梁。（详见图集第67页）
2005-7-8W平法图集与其他标准图集有什么不同？
平法图集与其他标准图集有什么不同？
D
 以往我们接触的大量标准图集，都是“构件类”标准图集，例如：预制平板图集、薄腹梁图集、梯形屋架图集、大型屋面板图集，图集对每一个“图号”（即一个具体的构件），除了明示其工程做法以外，还都给出了明确的工程量（混凝土体积、各种钢筋的用量和预埋铁件的用量等）。
    然而，平法图集不是“构件类”标准图集，它不是讲某一类构件，它讲的是混凝土结构施工图平面整体表示方法，简称“平法” 。
    “平法”的实质，是把结构设计师的创造性劳动与重复性劳动区分开来。一方面，把结构设计中的重复性部分，做成标准化的节点构造；另一方面，把结构设计中的创造性部分，使用标准化的设计表示法——“平法”来进行设计，从而达到简化设计的目的。这就是“平法”技术出现的初衷。
    所以，看每一本“平法”图集，有一半的篇幅是讲“平法”的技术规则，另一半的篇幅是讲标准的节点构造。
    使用“平法”设计，结构设计工作大大简单了，图纸也大大减少了，设计的速度加快了，改革的目的达到了。但是，给施工和预算带来了麻烦。以前的图纸有构件的大样图和钢筋表，照表下料、按图绑扎就可以完成施工任务。钢筋表还给出了钢筋重量的汇总数值，做工程预算是很方便的。但现在整个构件的大样图要按照标准图集给出的节点构造去进行想象，钢筋表更是要自己努力去把每根钢筋的形状和尺寸逐一计算出来。
    如何解决这样的一个矛盾呢？我们研制了一个“平钢筋自动计算软件”，用户只需要在“结构平面图”上按平法进行标注，就能够自动计算出《工程钢筋表》法来。但是，光靠这个软件还是不够的。我们的软件既然叫做“平钢筋自动计算软件”，就要求操作者要熟悉“平法”的基本技术，这样操作起来会得心应手、如虎添翼。更重要的是，搞结构设计的人们更要精通“平法”技术，这样他们设计出来的图纸才能真正符合“平法”的要求。——这些，就是我们举办这个“平法实用技术讲座”的目的。
2007-7-8W“平法”的特点是什么？
“平法”的特点是什么？
DF
什么是“平法”？03G101-1标准图集的第一句话就说：混凝土结构施工图平面整体表示方法，简称“平法” 。由此可见，“平法”的特点就是两点：一是“平面”，二是“整体”。这个问题看看03G101系列图集的例子工程就明白了：那就是在一个“结构平面图”上，同时进行梁柱墙板各种构件钢筋数据的标注。——这些，也就是我们开发“平法钢筋自动计算软件”的基本出发点。
    关于这个问题，多年来存在着两个误区。
    一个误区是把单个构件抽出来，单独进行钢筋标注和钢筋计算。例如：把一根框架柱抽出来，单独进行钢筋标注；把一道框架梁抽出来，单独进行钢筋标注；把一面剪力墙抽出来，单独进行钢筋标注。这种做法的最大错误，在于割裂了整个结构的整体性。从结构力学上看，整个建筑结构是一个整体。从03G101-1标准图集来看，其中一个精彩的部分就是“边柱顶梁”的节点构造。所以，“肢解”结构，把各种构件单独进行钢筋标注和计算，这是当今不少“钢筋软件”操作不方便、计算不准确的主要原因。
    这种错误做法是有其历史根源的，十多年前广泛使用过的“梁表”、“柱表”方法，就是这样做的，可是当时“平法”还没有诞生啊。如今，“平法”已经推广应用八九年了，为什么还不“与时俱进”呢？
    另一个误区是大搞其“三维”操作。作为建筑图纸，尤其是结构图纸，主要是“平面图”，因为在平面图上标注的尺寸最准确，也最直观，这也是建筑工人所习惯使用的方法。前面说过，“平法”就是结构平面图上的整体表示方法。所以，五颜六色的“三维”界面，除了产生一些广告效应以外，在平法钢筋的工程实际中很难有所作为。
2005-7-11W应用“平法”除了平面尺寸以外还要注意什么？
D
 应用“平法”，顾名思义，主要的当然是平面尺寸，但是“垂直尺寸”也是很重要的。
    在“垂直尺寸”中，首先是“层高”。一些垂直的构件，例如框架柱、剪力墙等，都与层高有密切关系。“建筑层高”的定义是从本层的地面到上一层的地面的高度。“结构层高”的定义是本层现浇楼板上表面到上一层的现浇楼板上表面的高度，如果各楼层的地面做法是一样的话，则各楼层的“结构层高”与“建筑层高”是一致的。
    现在需要注意的是某些特殊的“层高”要加以特别的关注。当存在地下室的时候，“一层”的层高就是地下室顶板到一层顶板的高度，“地下室”的层高就是筏板上表面到地下室顶板的高度。
    但是，如果不存在下室的时候，计算“一层”的层高就不是如此简单的事情了。建筑图纸所标注的“一层”层高就是“从±0.000到一层顶板的高度”，但此时此刻，我们要计算“一层”层高，就不能采用这个高度，否则，我们在计算“一层”的柱纵筋长度和基础梁上的柱插筋长度时就会出错。正确的算法是：没有地下室时的“一层”层高，是“从筏板上表面到一层顶板的高度”。——关于这个问题，我们在《平法钢筋自动计算软件》的《使用说明书》第4.28.2节中已作详细分析，并且画出了附图。读者可以在本网站的“下载专区”的“帮助下载”栏目，下载这本《使用说明书》。
    此外，“垂直尺寸”还表现在一些“标高”的标注上，例如，剪力墙洞口的中心标高标注为“-1.80”，就是说该洞口的中心标高比顶板标高（即顶板上表面）“低了1.80米”。
    还有，梁集中标注时的“梁顶相对标高高差”，就是梁顶面的标高与现浇楼板顶面标高的高差。如果标注的“梁顶相对标高高差”为“-0.100”，则表示梁顶比板顶“低0.100米”；如果此项标注缺省，则表示“梁顶与板顶一平”。
2005-7-11W在“平法”的楼层划分中如何认识“层号”这个概念？
DF
“万丈高楼平地起”。在工程施工中，楼房都是一层一层地向上盖起来的。
    在工程预算中，为了便于施工管理和进度管理，经常是“分层”做预算的。
    在“平法”技术中，用以“平法”标注的平面图也是“分层”绘制的。“平法”的这些规定是与施工和预算的工作实际完全一致的。
    但是，在“分层”操作中，“层号”的概念值得大家充分注意。因为，在建筑图和结构图中，对“层号”的认识刚好差一层。（用陈青来教授的话来说，就是建筑师和结构师对“层号”的认识刚好差一层。）我们在“建筑”施工中，如果我们正在“抹三层的地面”，那就是在抹我们脚下的那个地面；如果我们正在进行“三层主体结构的施工”，那就是对“面前的柱、墙，以及头顶的梁、板”的施工（包括支模板、绑钢筋和浇筑混凝土）。而“三层”头顶上的楼板，正好是“四层”脚下的地面。
    在“层号”这个问题上，我和陈青来教授进行过讨论。陈青来教授说：
    搞建筑设计，建筑学专业是“龙头”，结构师有必要在“层的”定义上与建筑师保持一致，以使建筑师与结构师对话方便。因此，某层结构平面布置图应当与该层的建筑平面布置图相一致。在层的定义上与建筑学专业保持一致后，结构所说的某层梁，就是指承受该层平面荷载的梁（站在该层上，这些梁普遍在“脚下”而非在“头顶之上”）。
    为将结构平面的“参照系”确定下来，03G101-1对“结构层楼面标高”做出了明确规定（详见第1.0.8条），并对“梁顶面标高高差”也做出明确规定（详见第3.2.5条三款和第4.2.3条六款）。
    对照陈青来教授的这些话，我们看看03G101-1图集第10页上对框架柱变截面的描述：KZ1的第一次变截面（即由750*700变为650*600）是在10.470的标高分界线上，在该页图左边的高程图上标注“6”——应该理解为是“第6层的地面”，即“第5层的顶板”。
    我们在“平法钢筋自动计算软件”中，为了与施工人员的习惯保持一致，便于分层施工和分层做预算，把当前层的主体结构定义为“面前的柱、墙，以及头顶的梁、板”。因此，对于03G101-1图集的例子工程，就是把“第5层”作为框架柱变截面的关键楼层，也就是说，在“第5层”KZ1的截面是750*700，而到了“第6层”KZ1的截面就变成650*600了。
    所以，在我们的“平法钢筋自动计算软件”中，应该按上述的这个认识来进行“楼层划分”和填写《柱变截面表》。
2005-7-12W在楼层划分中如何正确划定“标准层”？
既然是“分层做预算”，如果每一层都要进行计算，就太麻烦了。如果存在“标准层”，则只需要计算其中的某一层，再乘以标准层的层数就可以了。现在的问题是：划定“标准层”时要注意些什么？
DF
 “标准层”的划分应该遵循一定的原则：（以“03G101-1例子工程”为例）
    1、层高不同的两个楼层，不能作为“标准层”。
      例如：本例的第一层和第二层就不能作为标准层。
    2、“顶层”不能纳入标准层。
      在框架结构中，顶层的框架梁和框架柱要进行“顶梁边柱”的特殊处理，所以“顶层”不能纳入标准层。
    3、可以根据框架柱的变截面情况决定“标准层”的划分。
      可以把属于“同一柱截面”的楼层划入一个“标准层”。
    4、注意，框架柱变截面的“关节”楼层不能纳入标准层。
      例如：本例的第五层和第十层就不能作为标准层。
      到现在为止，在03G101-1例子工程中，我们可以把第3-4层划定为“标准层1”、把第6-9层划定为“标准层2”、把第11-15层划定为“标准层3”。（注意：我们现在仅仅考虑了“框架柱”变截面这一因素。）
    5、然后，再根据剪力墙的变截面情况修正“标准层”的划分。
      可以把属于“同一剪力墙截面”的楼层划入一个“标准层”。
    6、同样要注意，剪力墙变截面的“关节”楼层不能纳入标准层。
      例如：本例的第八层就不能作为标准层。
    7、在剪力墙中，还要注意墙身与暗柱的变截面情况是否一样。（如果不一样，就不能划入同一个标准层内。）
    这样一来，在不少工程实例中，能够划入标准层的楼层就寥寥无几了。于是有人会说，还不如“逐层计算”省心。有时的确如此。不过，我们的“平法钢筋自动计算软件”具有楼层之间的拷贝功能，把一个做好的类似楼层拷贝过去，再稍加修改就可以了。
2007-7-15W在梁的“集中标注”中，哪些项目是必注项，哪些项目是选注项？
在梁的“集中标注”中，哪些项目是必注项，哪些项目是选注项？
DF
一、在梁的“集中标注”中，“必注项”有：梁编号、截面尺寸、箍筋、上部通长筋。
    1、梁编号标注
      KL1(4) ——框架梁第1号，4跨，无悬挑
      WKL1(4) ——屋面框架梁第1号，4跨，无悬挑
      KZL       表示 框支梁
      L3(2) ——非框架梁第3号，2跨，无悬挑
      XL1   ——纯悬挑梁第1号
【注意】 XL 表示“纯悬挑梁”。如果是“框架梁带悬挑端”，则按如下方式标注：
      KL4(3A)    表示框架梁第4号，3跨，一端有悬挑
      KL4(3B)    表示框架梁第4号，3跨，两端有悬挑
    2、梁截面尺寸标注
      300*700    普通梁截面尺寸标注： 截面宽度300，截面高度700
      300*700 Y500*250    加腋梁截面尺寸标注： 腋长500，腋高250
【说明】“300*700 Y500*250”用于集中标注，表示该梁的每一跨都进行加腋。
        如果某一跨不做加腋，则在该跨原位标注“300*700” 。
      300*700/500    悬挑梁截面尺寸标注： 根部截面高度700，端部截面高度500
【说明】“300*700/500”一般用于“纯悬挑梁”的集中标注。
        若为“框架梁带悬挑端”，则在端部进行原位标注“300*700/500” 。
    3、梁箍筋标注
      φ10-@100/200(2)  表示箍筋为Ⅰ级钢筋，直径为φ10，加密区间距为
                      100，非加密区间距为200，均为两肢箍。
      φ8-@100(4)/150(2)  表示箍筋为Ⅰ级钢筋，直径为φ8，加密区间距为
                      100，四肢箍；非加密区间距为150，两肢箍。
      13φ10-@150/200(4)  表示箍筋为Ⅰ级钢筋，直径φ10，梁的两端各
                有13个四肢箍，间距为150；梁跨中部分间距为200，四肢箍。
      18φ12-@150(4)/200(2) 表示箍筋为Ⅰ级钢筋，直径φ12，梁的两端各
                有18个四肢箍，间距为150；梁跨中部分间距为200，两肢箍。
【说明】 集中标注“箍筋”，表示梁的每一跨都按这个配置箍筋。如果某一跨的箍筋配置与集中标注不同，可以在该跨原位标注箍筋。
    4、梁上部通长筋标注
      2φ25      梁上部通长筋（用于双肢箍）
      2φ25+2φ22 梁上部通长筋（两种规格，其中加号前面的钢筋放在箍筋角部）
      6φ25 4/2  梁上部通长筋（两排钢筋：第一排4根，第二排2根）

二、“选注项”有：梁的架立筋、下部通长筋、侧面构造钢筋或受扭钢筋、梁顶面标高高差。
    5、梁架立筋标注
      2φ25+(4φ12)   梁上部钢筋：2φ25为上部通长筋，4φ12为架立筋。
【说明】标注在圆括号里面的钢筋为架立筋。
    6、梁下部通长筋标注
      3φ22；4φ20   梁上部通长筋 3φ22 ，梁下部通长筋 4φ20
【说明】标注在分号前面的钢筋为上部通长筋，分号后面的钢筋为下部通长筋。
    7、梁侧面纵向构造钢筋标注
      G4φ12     表示梁的两侧共配置4φ12的纵向构造钢筋，每侧各2φ12
    8、梁侧面受扭钢筋标注
      N6φ22     表示梁的两侧共配置6φ22的抗扭钢筋，每侧各3φ22
    9、梁顶面标高高差标注
      (-0.100)　    表示梁顶面比楼板顶面低0.100　（单位：m）
【说明】如果此项标注缺省，表示梁顶面与楼板顶面一平。
2005-7-16W为什么在软件中没有用到“WKL”的编号标注？
DF
“KL”就是框架梁，“L”就是非框架梁。在“平法钢筋自动计算软件”中，用到这两个编号一般就可以了，至于该框架梁是在屋面的还是中间楼层的，用户不必操心，由计算机自动判断。
    反过来，如果采用“WKL”来标注屋面框架梁，计算机根据用户所标注的“WKL”来进行“屋面框架梁”相关的处理的话，反而会出问题——某个框架梁明明不是“屋面框架梁”，你却把它标注为“WKL”，这还不出错？
    其实，“WKL”与“KL”的区别，在于对“顶梁边柱”情况的处理。现在，我们的软件对“KL”是否“屋面框架梁”进行自动判断，也就是对“顶梁边柱”的自动处理，能够解决一些手工难以解决的问题。例如：一个具有“高低跨屋面”的建筑，对于低跨屋面的某些框架梁，它可能一段在低跨的屋面上，要按“屋面框架梁”来处理，另一端在属于高跨区域的中间楼层，要按“楼层框架梁”来处理——这时你若把整个梁定义为“WKL”显然是不合适的——而我们的“平法钢筋自动计算软件”就能够很好地解决此类问题。
2006-7-17W梁在什么情况下需要使用“架立筋”？如何使用？
梁在什么情况下需要使用“架立筋”？如何使用？
DF
 顾名思义，“架立筋”就是把箍筋架立起来所需要的贯穿箍筋角部的纵向构造钢筋。
    如果该梁的箍筋是“两肢箍”，则两根上部通长筋已经充当架立筋，因此就不需要再另加“架立筋”了。所以，对于“两肢箍”的梁来说，上部纵筋的集中标注“2φ25”这种形式就完全足够了。
    但是，当该梁的箍筋是“四肢箍”时，集中标注的上部钢筋就不能标注为“2φ25”这种形式，必须把“架立筋”也标注上，例如标注成“2φ25+ (2φ12)”这种形式，圆括号里面的钢筋为架立筋。
    架立筋的根数 = 箍筋的肢数 – 上部通长筋的根数
    架立筋与本跨两端支座负弯矩筋的搭接长度为150mm。（见03G101-1图集第54页）
    下面我们以一个“等跨”梁为例说明“架立筋长度”的计算：由于第一排负弯矩筋伸出支座的长度为Ln/3，意味着跨中“负筋够不着的地方”的长度也是Ln/3，所以
            架立筋的长度 = Ln/3 + 150 * 2
    从上面的分析我们可以看出，在框架梁中“架立筋”只是在跨中连接负筋够不着的地方，也就是说，架立筋不可能是“通长”的。我看见过一份图纸，上面在梁的集中标注中写成：
            2φ25+ (2φ12) 通长
让施工人员摸不着头脑，以为架立筋是通长的。这“通长”二字无异于画蛇添足。
2007-7-18w板钢筋的锚固 长度 ？
我公司施工的工程，在与监理进行钢筋核量过程中有个问题向您请教：
板的下铁钢筋，进入支座锚固要求20D或到支座轴线取大值；板的上铁钢筋 深入 支座25d。这样子如果 梁宽度比较大的时候，出现上下钢筋 不一般长，这样做是否正确。板上铁架立筋的弯勾是否 也算在锚固长度范围内？
DF
1、梁的下部纵筋在支座的锚固长度，应该是≥5d且至少到梁中心线。——这是《混凝土结构设计规范》GB50010-2002第10.1.5条，以及04G101-4标准图集第25页所规定的。
    2、“板的上铁钢筋”伸入端支座的直锚水平段长度为：一直伸到外侧梁角筋的内侧，然后再拐直钩，其直锚水平段长度和直钩长度之和为La 。——详见04G101-4标准图集第25页。
    由上述两条可以看出：“梁出现上下钢筋不一般长”的情况是正常的。
    3、“板上铁”（即“扣筋”）下的“分布筋”不需要加180度的小弯钩。（我们这里从来没有在扣筋分布筋上加过弯钩。）
    至于“单向板”的下部钢筋上面的“分布筋”则需要加180度的小弯钩。——计算“锚固长度”时，不考虑“180度的小弯钩”，也就是说，“180度的小弯钩”是另加的。
2007-7-18W为什么“上部通长筋”为梁集中标注的必注项，而“下部通长筋”为集中标注的选注项？
为什么“上部通长筋”为梁集中标注的必注项，而“下部通长筋”为集中标注的选注项？
DF
 1、首先讲“为什么上部通长筋为梁集中标注的必注项”
    框架梁不可能没有“上部通长筋”。因为框架梁在设计时要考虑抗震作用，根据抗震规范要求至少配置两根直径不小于14mm的上部通长筋。（这两根上部通长筋绑扎在箍筋角部。）
    由此可见，上部通长筋系为抗震而设，基本上与跨度及所受竖向荷载无关。
    2、再看看“为什么下部通长筋为梁集中标注的选注项”
    然而，下部通常筋系为抵抗正弯矩而设，与竖向荷载和跨度有直接的关系。这和梁的支座负弯矩筋有点儿类似，支座负弯矩筋是为抵抗负弯矩而设的。
    所以，从归类来讲，下部通长筋与上部支座负弯矩筋为同一类，而与上部通长筋不属一类。因此，将下部纵筋定为“原位标注”的必注项、“集中标注”的有条件的选注项。
    在实际工程中，各跨梁的下部纵筋的钢筋规格和根数不一定相同，当它们各跨不同的时候，就不可能存在“下部通长筋”，例如03G101-1例子工程的KL5，就不可能有下部通长筋。只有在各跨梁的下部纵筋存在“相同部分”时，例如03G101-1例子工程的KL1，4跨梁的下部纵筋存在“5φ25”的相同部分，才有可能在集中标注中定义“下部通长筋 5φ25”。
2007-7-19W剪力墙遇连梁构造问题
剪力墙遇连梁时，墙身水平筋为连梁侧面钢筋，竖向筋不布置。
