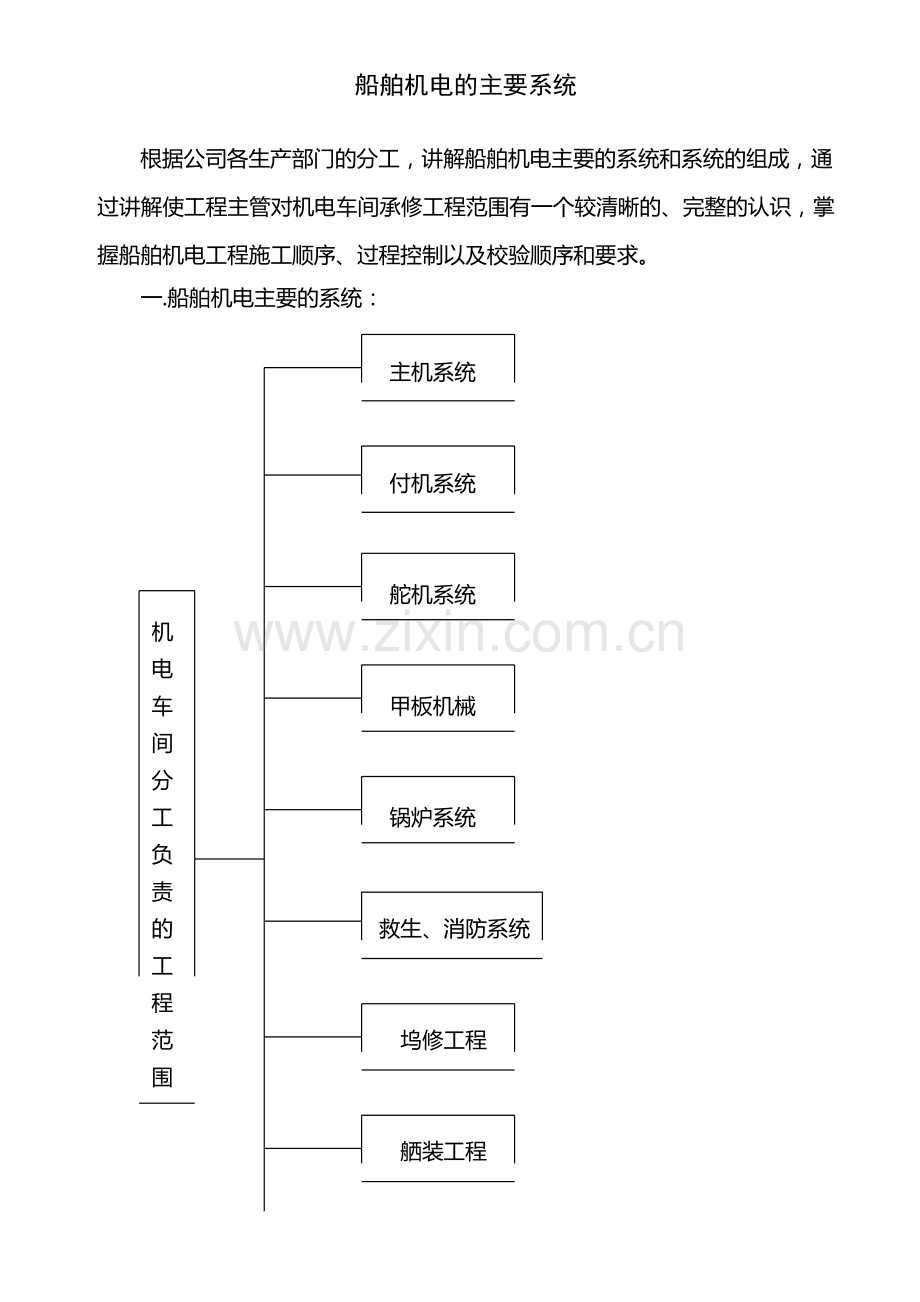

船舶机电的主要系统

根据公司各生产部门的分工，讲解船舶机电主要的系统和系统的组成，通
过讲解使工程主管对机电车间承修工程范围有一个较清晰的、完整的认识，掌握船舶机电工程施工顺序、过程控制以及校验顺序和要求。
一.船舶机电主要的系统：

主机系统

付机系统

舵机系统
机
电
车 甲板机械
间
分
工 锅炉系统
负
责
的 救生、消防系统
工
程
范 坞修工程
围

舾装工程

管 系

电气工程

空调、冰库

二.各系统主要的组成部件：
1.主机系统：

主机空压机 主空气瓶

主燃油净油机 主燃油泵组 燃油加热器

主 主滑油净油机 主滑油泵组 滑油冷却器
机
系
统 主淡水泵组 淡水冷却器

主海水泵组

辅助风机

2.付机系统：

付机空压机 付空气瓶

付燃油净油机 付燃油泵组 燃油加热器
付
机
系 付滑油净油机 付滑油泵组 滑油冷却器
统

付淡水泵组 淡水冷却器

付海水泵组

3. 舵机系统

液压油泵
舵
机
系 转舵油缸
统

液压管系

甲板机械

4.甲板机械

锚 机 绞缆机 起货机 开舱液压油缸或油马达

5.锅炉系统

锅炉系统

锅 锅 锅 锅 锅 锅 锅
炉 炉 炉 炉 炉 炉 炉
鼓 燃 给 冷 冷 强
风 油 水 凝 凝 制
机 泵 泵 水 器 循
泵 环
水
泵

6.救生、消防系统

救生、消防系统系统

救 救 绞 CO2 消 应 舷
生 生 艇 或 防 急 梯
艇 艇 机 1211 泵 消 及
艇 系 组 防 舷
架 统 泵 梯
组 绞
车

7.坞修工程

坞修工程

中间轴及轴承 艉轴、轴承、白钢套 螺旋桨 舵叶及舵杆 海底阀

8.舾装工程

舾装工程

锚 起 防 舱 系 舱 冰
及 重 火 口 泊 室 库
锚 机 门 盖 装 装 等
链 滑 附 置 潢
车 件

9.管 系

起动空气管

燃油管

主、付机管系 滑油管

淡水管

海水管

消防管系

压载管系
管
系
货油管系

惰气管系

蒸汽管系

油污水管系

日用淡水、海水管系

机炉舱、货舱等通风管系

液压管系
10.电气工程

主发电机

滑油管
发电机

应急发电机

轴带发电机

各类电机

主配电屏 主开关

配电屏
应急配电屏 仪器仪表

电
气 柴油机工况监视

集中监视系统

货油装卸监视等

照明及日常用电

信号报警

通讯导航

动力或照明电缆敷设

11.空调、冰库、厨房工程
三.调试、校验顺序
1.首先调试机舱海水管系，确保无泄漏。
2.锅炉调试:
锅炉冷凝器校验 水压试验 升汽 调试锅炉安全阀 正常供汽
3.付空压机校验 付空气瓶充满气
4.付机校验：
⑴.校验前准备工作：
a.投水、投油 做油（燃油和滑油） 暖缸
b.为付机服务的各类泵（付海水泵、付淡水泵、付柴油泵、付滑油泵等）
校验结束能正常工作。
⑵.付机单机校验：
磨合试验 负荷试验 特性试验（突加、突卸）
⑶.并联（并车）试验，合格后正常供电。
5.主空压机校验 主空气瓶充满气
6.主机校验：
⑴.校验前准备工作：
a.投水、投油 做油（燃油和滑油） 暖缸
b.为主机服务的各类泵（主海水泵、主淡水泵、主燃油泵、主滑油泵等）
校验结束能正常工作。
⑵.码头冲车 试航
7.甲板机械、舵机等的校验，在付机校验结束正常供电后，可交叉进行。
四.施工顺序
掌握下面原则：根据校验的先后顺序，安排施工顺序。先校验的设备，要
求先完工。
