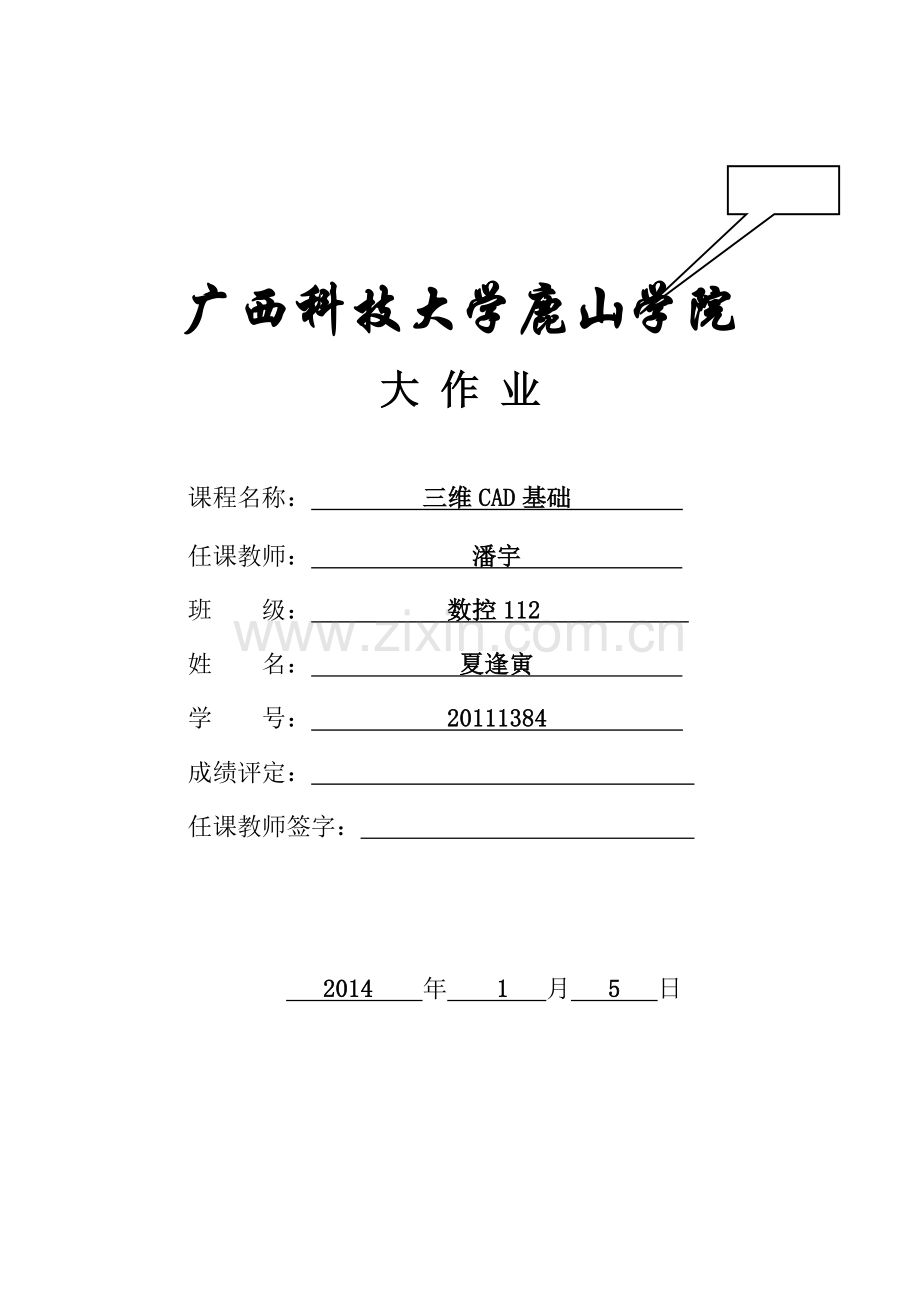

广西科技大学鹿山学院
大 作 业

课程名称： 三维CAD基础
任课教师： 潘宇
班 级： 数控112
姓 名： 夏逢寅
学 号： 20111384
成绩评定：
任课教师签字：

2014 年 1 月 5 日

一、建模与工程图
（一）看图纸(见附录1)建模。
1、建立三维坐标，并在坐标系内的平面画出上圆柱体轮廓：
（建立坐标系和平面过程略）

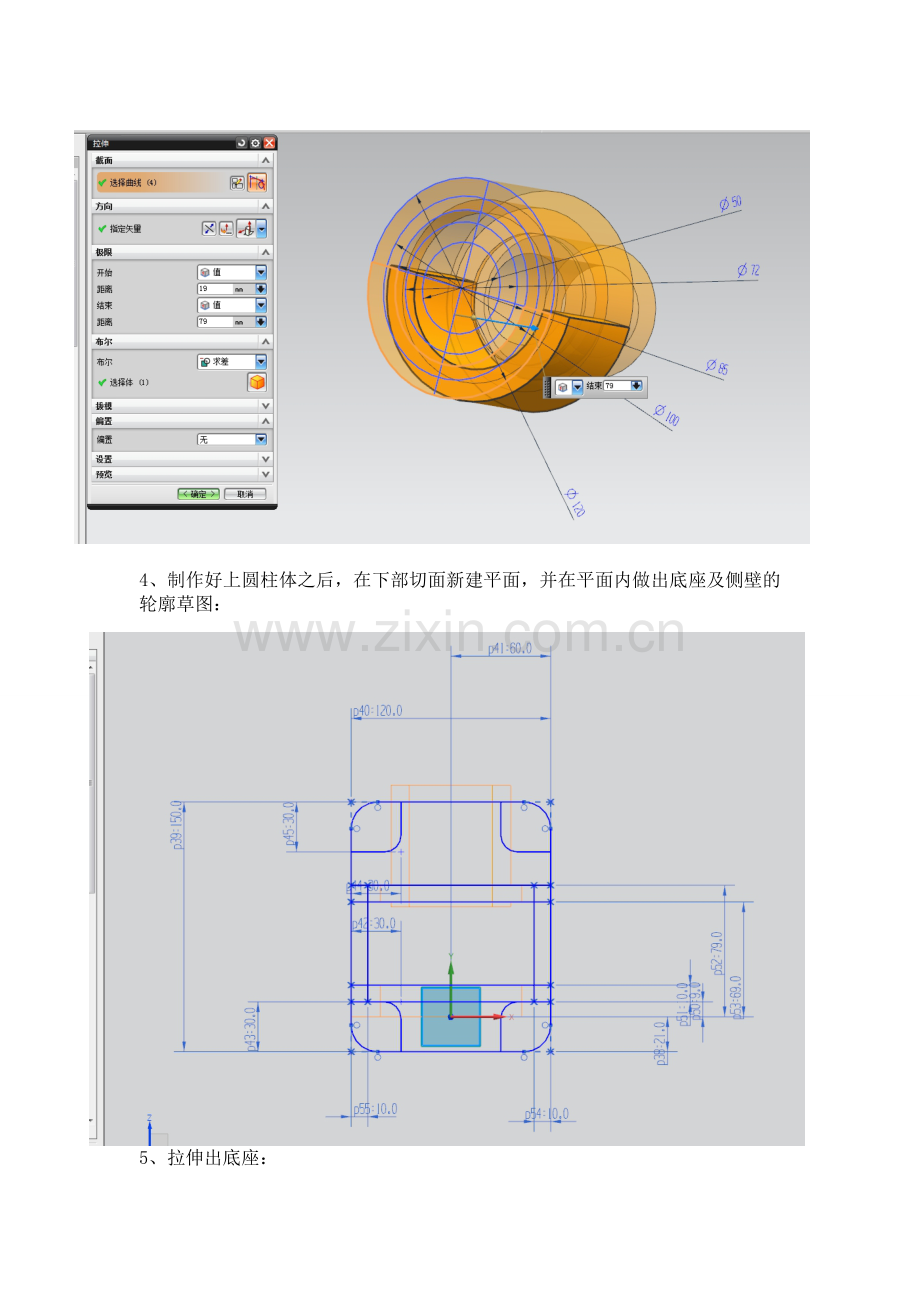

2、用拉伸的方法拉出上圆柱体1的实体：
3、拉出上圆柱体实体之后，用求差的方法减去多余的实体：

4、制作好上圆柱体之后，在下部切面新建平面，并在平面内做出底座及侧壁的轮廓草图：
5、拉伸出底座：

6、做出底座和实体的连接1：侧壁：
7、做出底座和实体的连接2：前后壁：

8、用求差的方法减去多余的实体：

9、在内壁上新建平面，在平面内画出内部实体的外形轮廓线：

10、用拉伸的方法做出内部实体：

11、拉出内部实体之后，在侧壁上做出孔的轮廓，并用拉伸的方法，做出通孔，在拉伸时，需要双侧偏置做出凸台：

12、在上圆柱体的正面打上螺纹孔，其尺寸如图所示：

13、在4个螺纹孔上分别打出螺纹，其尺寸如图所示：

14、在底座上打出螺纹孔：

15、做出加强筋的草图，其中，上边需要多一点余量，因为需要求和的是圆面实体，但多出的量不能超过上圆柱体的厚度：

16、拉伸出加强筋，并用求和的方法和实体连接：

17、做好之后，依据图纸在需要倒圆边的地方进行面倒圆：
18、根据底部轮廓图，挖出底面凹槽：

19、根据图纸，上圆柱实体内部两个圆进行面倒角：
（二）出工程图并打印(见附录2)。
1.点击制图,进入制图界面.
点击制图

2.新建图纸页.

选择A4纸张

3.以1:3比例创建视图.

二、 导出cad图：
1、导出过程中，首先要把多余的图删掉，要把视图上没有的线补齐，然后重新标注尺寸，设置尺寸后，先标注，再打散，打散之后将标注的尺寸重新标注好，标注好之后的图如下图所示：
2、做出图框，截一个三维立体工件图，完成作业。
三、总结及心得体会
UG软件是一套功能非常强大的集绘图、建模、装配等功能于一身的软件，利用它可以很方便的制作出零、组件，准确反映装配关系。
在一个学期的学习中，我掌握了UG建模的基本方法。
一、对于工件制作的心得
这个工件，难的地方有X处：
1、在于工件的上圆柱实体如何与侧壁、前后壁连接；
难点：实体的上半部分和侧壁、前壁、后壁连接，所以圆面是部分不完整的，如何求差出圆柱实体是个难题。其次，做出各个侧壁之后，不能马上在拉伸中直接求和，而是要先拉伸出来，然后一步一步的求和，因为在拉伸的求和中是总体求和，当时圆柱实体和底座还是分开的两个部分，只能逐步求和。
2、内部实体的轮廓线如何确定；
内部实体的轮廓线的确定需要确定的条件是首先要找准基准平面，然后找准内部实体轮廓圆弧的圆心在哪，最后还要将圆弧轮廓进行倒圆，在拉伸的时候还要使工件进行静态线框显示，这样作图的时候可以省略要画出内部实体的全部轮廓，如果要画出内部实体的轮廓，在草图制作和拉伸选线条的时候将会非常麻烦。
3、做草图的时候思路一定要非常清晰：
第一个失误之处：在做上圆柱体实体的时候，由于上圆柱体是不完整的圆柱筒，就需要辅助的线来求差做出，这样就需要在草图绘制的时候十分的工整，因为在零件制作的工程中会需要不断的对草图做出修改和添加，这样线和线之间的关系要非常明白，才不会乱。在拉伸底座的时候，由于线条关系不清楚，有一根线忘记约束，导致整个侧表面在到圆面的时候无法倒出，因倒圆边是整个共建制作之后才能倒，所以第一次制作工件报废。
第二个例子：三维坐标思维不清晰
三维坐标建立之后，上圆柱实体建好之后，就新建了平面以拉伸底座，但新建的平面居然在XY平面上，这样做出来的工件就没有按照应有的关系放置，而是躺着放（比如原来是XY是水平面Z为垂直，而做出来的是XZ是平面Y是垂直）。
二、对于软件的使用心得
UG8.0软件的建立工件基础是基于草图然后对轮廓线进行处理，拉伸或者回转制作工件的思想。
自己使用这款软件还不算熟练，在基准平面的制作过程中，发现很多平面自己无法确定，不管是用与面成角还是切换备选解，都无法求出正确的平面以作图。
在拉伸的时候，经过反复验证发现，有的时候UG8.0的圆切线在放大很多倍之后，切线和圆弧线并不是相交一点的，而是分开的，这样给拉伸造成了不必要的麻烦。
