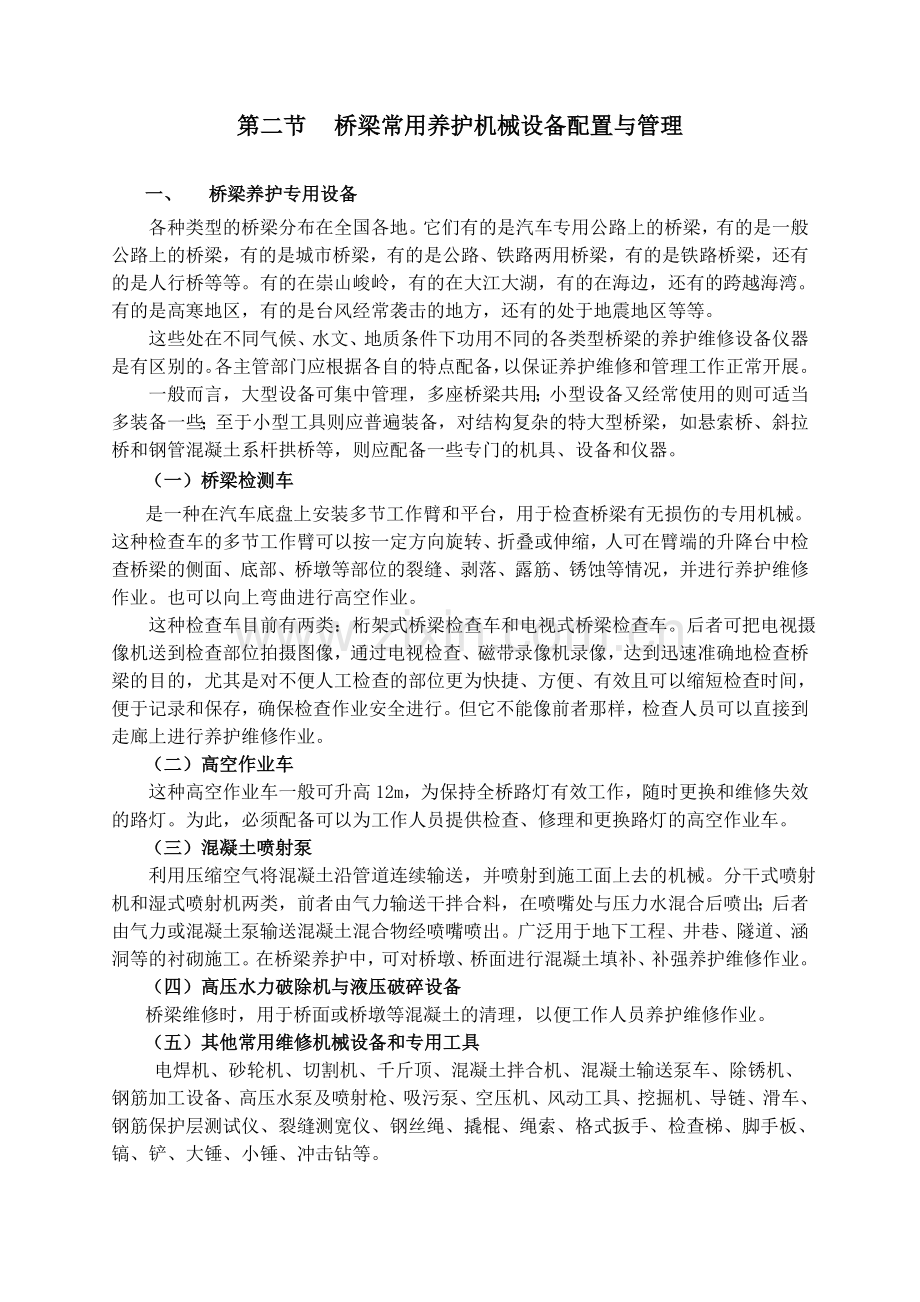

第二节 桥梁常用养护机械设备配置与管理

一、 桥梁养护专用设备
各种类型的桥梁分布在全国各地。它们有的是汽车专用公路上的桥梁，有的是一般公路上的桥梁，有的是城市桥梁，有的是公路、铁路两用桥梁，有的是铁路桥梁，还有的是人行桥等等。有的在崇山峻岭，有的在大江大湖，有的在海边，还有的跨越海湾。有的是高寒地区，有的是台风经常袭击的地方，还有的处于地震地区等等。
这些处在不同气候、水文、地质条件下功用不同的各类型桥梁的养护维修设备仪器是有区别的。各主管部门应根据各自的特点配备，以保证养护维修和管理工作正常开展。
一般而言，大型设备可集中管理，多座桥梁共用；小型设备又经常使用的则可适当多装备一些；至于小型工具则应普遍装备，对结构复杂的特大型桥梁，如悬索桥、斜拉桥和钢管混凝土系杆拱桥等，则应配备一些专门的机具、设备和仪器。
（一）桥梁检测车
是一种在汽车底盘上安装多节工作臂和平台，用于检查桥梁有无损伤的专用机械。这种检查车的多节工作臂可以按一定方向旋转、折叠或伸缩，人可在臂端的升降台中检查桥梁的侧面、底部、桥墩等部位的裂缝、剥落、露筋、锈蚀等情况，并进行养护维修作业。也可以向上弯曲进行高空作业。
这种检查车目前有两类：桁架式桥梁检查车和电视式桥梁检查车。后者可把电视摄像机送到检查部位拍摄图像，通过电视检查、磁带录像机录像，达到迅速准确地检查桥梁的目的，尤其是对不便人工检查的部位更为快捷、方便、有效且可以缩短检查时间，便于记录和保存，确保检查作业安全进行。但它不能像前者那样，检查人员可以直接到走廊上进行养护维修作业。
（二）高空作业车
这种高空作业车一般可升高12m，为保持全桥路灯有效工作，随时更换和维修失效的路灯。为此，必须配备可以为工作人员提供检查、修理和更换路灯的高空作业车。
（三）混凝土喷射泵
利用压缩空气将混凝土沿管道连续输送，并喷射到施工面上去的机械。分干式喷射机和湿式喷射机两类，前者由气力输送干拌合料，在喷嘴处与压力水混合后喷出；后者由气力或混凝土泵输送混凝土混合物经喷嘴喷出。广泛用于地下工程、井巷、隧道、涵洞等的衬砌施工。在桥梁养护中，可对桥墩、桥面进行混凝土填补、补强养护维修作业。
（四）高压水力破除机与液压破碎设备
桥梁维修时，用于桥面或桥墩等混凝土的清理，以便工作人员养护维修作业。
（五）其他常用维修机械设备和专用工具
电焊机、砂轮机、切割机、千斤顶、混凝土拌合机、混凝土输送泵车、除锈机、
钢筋加工设备、高压水泵及喷射枪、吸污泵、空压机、风动工具、挖掘机、导链、滑车、钢筋保护层测试仪、裂缝测宽仪、钢丝绳、撬棍、绳索、格式扳手、检查梯、脚手板、
镐、铲、大锤、小锤、冲击钻等。

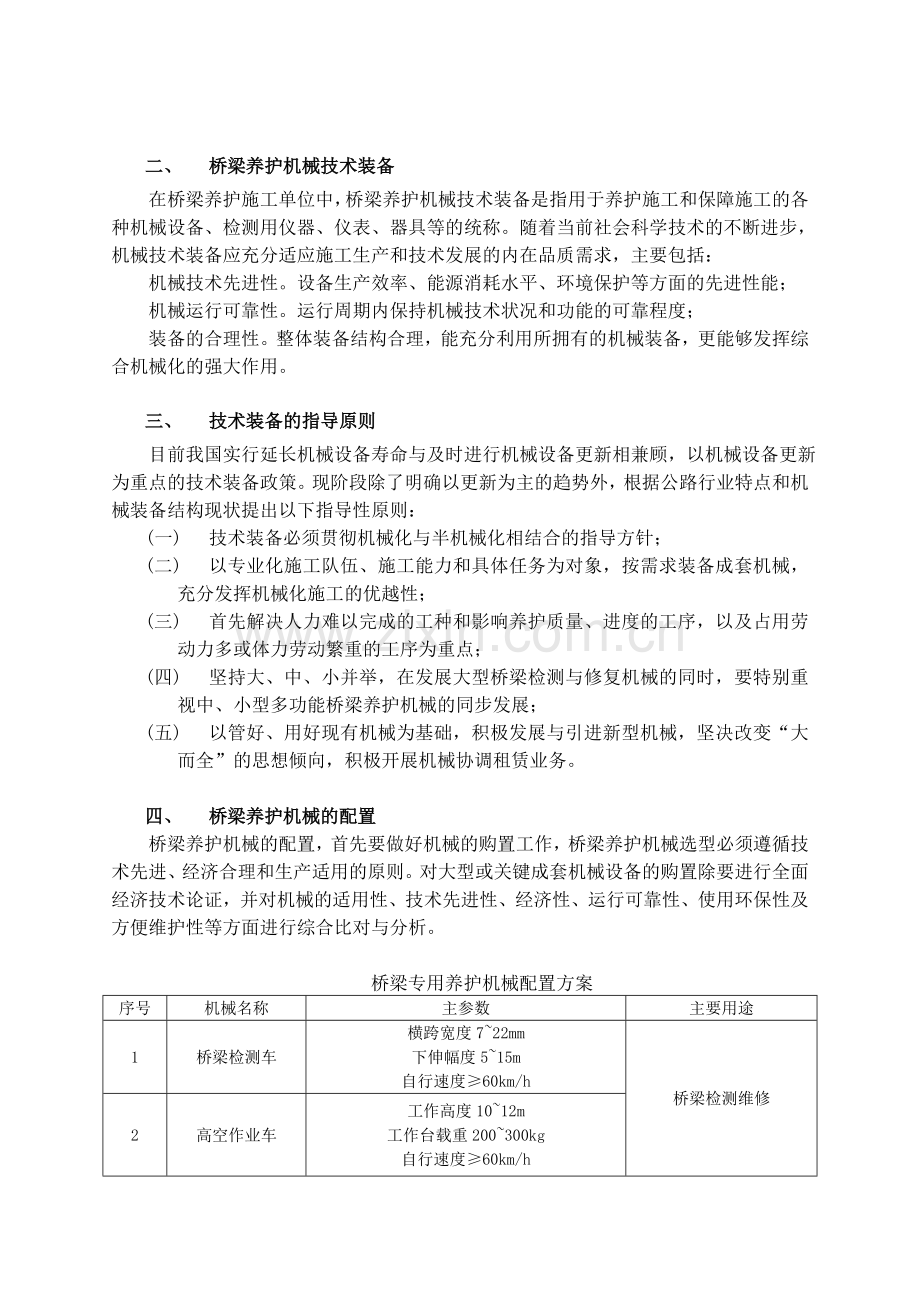

二、 桥梁养护机械技术装备
在桥梁养护施工单位中，桥梁养护机械技术装备是指用于养护施工和保障施工的各种机械设备、检测用仪器、仪表、器具等的统称。随着当前社会科学技术的不断进步，机械技术装备应充分适应施工生产和技术发展的内在品质需求，主要包括：
机械技术先进性。设备生产效率、能源消耗水平、环境保护等方面的先进性能；
机械运行可靠性。运行周期内保持机械技术状况和功能的可靠程度；
装备的合理性。整体装备结构合理，能充分利用所拥有的机械装备，更能够发挥综合机械化的强大作用。

三、 技术装备的指导原则
目前我国实行延长机械设备寿命与及时进行机械设备更新相兼顾，以机械设备更新为重点的技术装备政策。现阶段除了明确以更新为主的趋势外，根据公路行业特点和机械装备结构现状提出以下指导性原则：
(一) 技术装备必须贯彻机械化与半机械化相结合的指导方针；
(二) 以专业化施工队伍、施工能力和具体任务为对象，按需求装备成套机械，充分发挥机械化施工的优越性；
(三) 首先解决人力难以完成的工种和影响养护质量、进度的工序，以及占用劳动力多或体力劳动繁重的工序为重点；
(四) 坚持大、中、小并举，在发展大型桥梁检测与修复机械的同时，要特别重视中、小型多功能桥梁养护机械的同步发展；
(五) 以管好、用好现有机械为基础，积极发展与引进新型机械，坚决改变“大而全”的思想倾向，积极开展机械协调租赁业务。

四、 桥梁养护机械的配置
桥梁养护机械的配置，首先要做好机械的购置工作，桥梁养护机械选型必须遵循技术先进、经济合理和生产适用的原则。对大型或关键成套机械设备的购置除要进行全面经济技术论证，并对机械的适用性、技术先进性、经济性、运行可靠性、使用环保性及方便维护性等方面进行综合比对与分析。

桥梁专用养护机械配置方案
序号
机械名称
主参数
主要用途
1
桥梁检测车
横跨宽度7~22mm
下伸幅度5~15m
自行速度≥60km/h
桥梁检测维修
2
高空作业车
工作高度10~12m
工作台载重200~300kg
自行速度≥60km/h
3
高压水力破除机
工作压力≥100MPa，流量≥150L/min
功率≥300kw
去除破损混凝土
4
液压破碎机
工作压力≥10MPa，流量≥30L/min，
功率≥30kw
5
混凝土喷射泵
压力≥10MPa，输送距离≥1km，
功率≥75km
混凝土填补、补强
6
千斤顶
顶升力50kN，行程≥300mm
支座维修及更换
7
混凝土拌合机
拌合能力500L/batch，功率≥6kw
混凝土生产与输送
8
混凝土输送泵车
功率≥90kw
9
除锈喷涂设备
喷涂压力10MPa以上
钢桥防锈保养
10
钢筋加工设备
加工直径6~40mm，功率≥4.5km
具有剪断、矫直、
折弯等功能
11
高压水泵及喷射枪
压力≥1MPa，流量8~10m3/h
涵洞清洗淤与疏通
12
吸污泵
扬程10m，流量5~8m3/h
13
空压机
压力≥0.7MPa，贮气筒容积≥1m3
局部维修开凿
14
风动工具
功率1~3kw
15
挖掘机
斗容量≥0.8m3
桥基维修开挖
16
超声波探伤仪
扫描范围：0 ～ 10000mm，分辨力≥40dB，垂直线性误差≤3%；
水平线性误差≤0.1%
裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测
17
钢筋锈蚀仪
测量电位±1000mV，测量精度1mV，
点距设置1~60cm可选测量面积84.24m2
对混凝土结构内部钢筋锈蚀程度检测
18
裂缝测宽仪
检测范围：手动5~500mm，自动0~500mm，检测精度：手动±5mm或不大于±10%，自动±5mm或不大于±10%
检测混凝土结构中裂缝宽和表面微观缺陷

五、 桥梁养护机械的管理
(一) 组织机构与管理
桥梁养护机械的管理，属于特定事物的管理。由于桥梁养护作业点多、线广、作业条件特殊的特点，要求必须有健全的管理组织机构。组织结构的设置是基础，坚持以高效为主的组织机构的设置原则，根据桥梁养护机械的的特殊性，坚持集中使用管理、管用统一。通过“四个体现”“五个结合”实现组织机构管理的有效性。
1、“四个体现”即体现分工合理有序、相互协作进步的原则，体现统一领导、分级管理的原则，体现精简高效、执行力原则，体现责、权、利统一原则。
2、“五个结合”即合理使用与机务统计相结合，视情维修与计划维护相结合，专业管理与综合管理相结合，技术改造与实践经验相结合，技术管理与经济管理相结合。
3、结合桥梁养护机械实际制定专项规章制度。负责机械设备管理工作的组织领导、监督检查和协调服务，做好机械设备的购置、调拨、调度、改造、更新和报废等工作。
4、推广新技术、新工艺、新材料，会同有关部门对桥梁养护机械操作人员，进行多种形式的技术业务培训，组织开展节能降耗活动。
5、对桥梁养护机械管理工作定期组织检查评比总结，推广先进经验，开展评先树优活动。积极探索新的管理方法，大力推进桥梁养护机械管理科学化、标准化、制度化。
6、督导桥梁养护单位认真落实关于机械设备安全管理要求，杜绝违章指挥和违章操作现象，避免责任伤亡和机械事故的发生。
7、按期汇总各类桥梁养护机械设备管理报表。
(二) 桥梁养护机械的使用管理
桥梁养护机械设备实行统一管理、统一调度，规范使用。按照工程建设和养护作业进度要求合理配备，保障各项目的正常进行。桥梁养护设备应建立严格的使用岗位责任制，实行定人、定机、定职责，大型机械设备实行机长负责制,多班作业时要建立严格的交接班制度。
1、正确使用桥梁养护机械设备，各工种都要建立岗位责任制，做到合理安排，科学调度，充分发挥机械设备的效能，提高利用率。一般机械操作人员必须经过岗前培训后才能上岗作业，特种机械设备操作人员还须取得有关部门颁发的证件，方可上岗。
2　设备操作人员必须掌握机械设备的构造、原理和性能，熟悉操作技术，遵守操作规程，按部颁《保修规程》做好例行保养工作，做到会使用、会保养、会检查、会排除故障，使机械设备经常保持整洁完好。
3、对机械设备定期保养，不拖保、不漏项，及时修理，不带病运行。严格执行保修规程和技术标准，确保保修质量，经常保持机械设备技术状况良好，提高完好率。
4、为保证机械设备可靠运行，凡投入使用的机械设备，均应符合下列技术要求：
1) 各连接机构连接良好，运转平稳无异响，动力性、经济性良好，显示屏清晰无错误码；
2) 桥梁养护机械设备外观整洁，装备齐全，各部件连接紧固可靠，并达到“四不漏”(油、电、水、气)；
3) 转向机构符合技术标准，各润滑部位良好；
4) 操作系统灵活可靠；
5) 制动效能符合技术标准；
6) 电气设备和安全防护装置齐全。
凡不符合上述技术要求的机械设备，机务和安全部门有权制止运行，并限期整修。
5、桥梁养护机械设备应按核定负荷作业，不准超负荷运行。出现故障要及时排除，不准带病运行。如超负荷、带病运行，要追究管理人员和操作人员责任。
6、机械设备的停放，不论是在作业现场还是在专用场区，都要做到集中、分类、整齐、有序，且有专人看管。同时，仪器设备注意整洁、防护，各种车辆设备有车库仓库的，机械设备一律进库存放。
(三) 维修保养与安全生产
坚持“预防为主，安全第一”的方针，建立健全机械安全生产制度，经常进行安全生产教育，定期或不定期地进行安全检查，采取有效措施，确保各类机械安全生产。桥梁养护机械设备必须贯彻“预防为主，定期检测，强制保养，视情修理”要求，认真做好机械设备的保养与修理，及时排除故障和隐患，保持机械设备技术状况良好，提高机械设备完好率。
1、机械操作人员必须严格遵守安全操作规程，确保安全生产；
2、机械设备的安全防护装置必须可靠，在危险的环境施工，一定要有可靠的安全措施，使用和停放中务必注意防盗、防火、防冻、防风、防雷击等；
3、正确指挥，安全操作。对违反操作规程、危险作业的强行指挥，操作人员有权要求纠正和拒绝作业。
4、由于操作、维修、保管、指挥、施工措施不当等原因引起的机械非正常损坏、造成停机或性能下降均为机械责任事故。机械事故分为轻微事故、一般事故、重大事故和特大事故四类：
轻微事故：直接经济损失2000-5000元(不含)；
一般事故：直接经济损失5000-50000元(不含)；
重大事故：直接经济损失50000-100000元(不含)；
特大事故：直接经济损失在100000元以上。
5、对机械责任事故要按“四不放过”的原则严肃处理。“四不放过”是指“事故原因未查清不放过；事故责任者及周围群众未受到教育不放过；整改措施未落实不放过；事故责任者未受到处理不放过。
6、机械设备的例行保养和一级保养作业，由操作人员进行，二级及以上保养，以专业人员为主、操作人员为辅进行，应配备相应的保修力量，并详细填写《机械保养/维修记录表》。
7、各类仪器仪表随时校对数据，并观察准确度、灵敏度。必要时需厂家专业维修调整，需计量监督部门检验的必须送检。
8、加强机械设备备件和工具管理。合理储备维修备件，专用工具单独存放。完善管理制度，做好计划、采购、验收、出入库及保管工作，以保证修理任务的完成和减少修理准备时间。
(四) 桥梁养护机械的基础管理
桥梁养护机械设备的基础性管理工作，就是建立健全机械设备技术档案，做好使用、修理、保养、检验等基础工作，切实做到机械设备管理科学化、标准化、制度化。确保机械设备资产完好，及时收集整理各类数据报表，为管理提供及时准确的决策依据。积极开展业务技术培训，开发和应用机械设备管理信息系统，逐步实现基础管理科学化、信息化。
1、建立完整的台帐管理，根据设备情况准确、清楚的填写《机械设备登记表》各栏目的内容，按照“三定管理”制定详细的人机台账
3、选择责任心强的专业人员担任机务统计，从事机务基础管理工作。做好机械设备产权界定、产权登记、产权变更等管理工作，依据《设备台帐》和《设备状况调查表》组织核查帐物相符情况，防止资产破损或流失。
2、建立健全机械设备技术档案，实行“一机一档”。机械设备自购进之日起即要及时、准确、完整地建立技术档案，并妥善保管。机械设备技术档案一般包括：
1) 机械设备购置相关文件与购置合同；
2) 机械设备的使用及维修保养说明书、出厂合格证、零配件目录、安装图纸；
3) 机械设备的附属装置、随机工具和备件登记表；
4) 机械保养、维修记录表，检测仪器设备校验、年检记录。
3、做好原始资料的整理及汇总，要全面、准确、及时和完整地填写好机械使用与维修原始记录。加强机械设备的经济核算工作，考核机械设备的完好率、利用率、燃料消耗、保修费等经济技术指标，并汇总成报表
4、积极开展激励性节能降耗劳动竞赛和评选“优秀操作手”、“节油能手”等活动，总结和推广先进经验，落实节能降耗措施。推广和应用新技术、新工艺、新材料，不断提高机械设备技术水平。
5、积极开展技术业务培训，努力提高管理、操作、修理人员的业务技术素质。对机械管理、维修及操作人员进行形式多样的业务技术培训，组织开展技能竞赛活动，并做到经常化、制度化，不断提高桥梁养护机械设备管理、维修和操作人员的业务素质。
