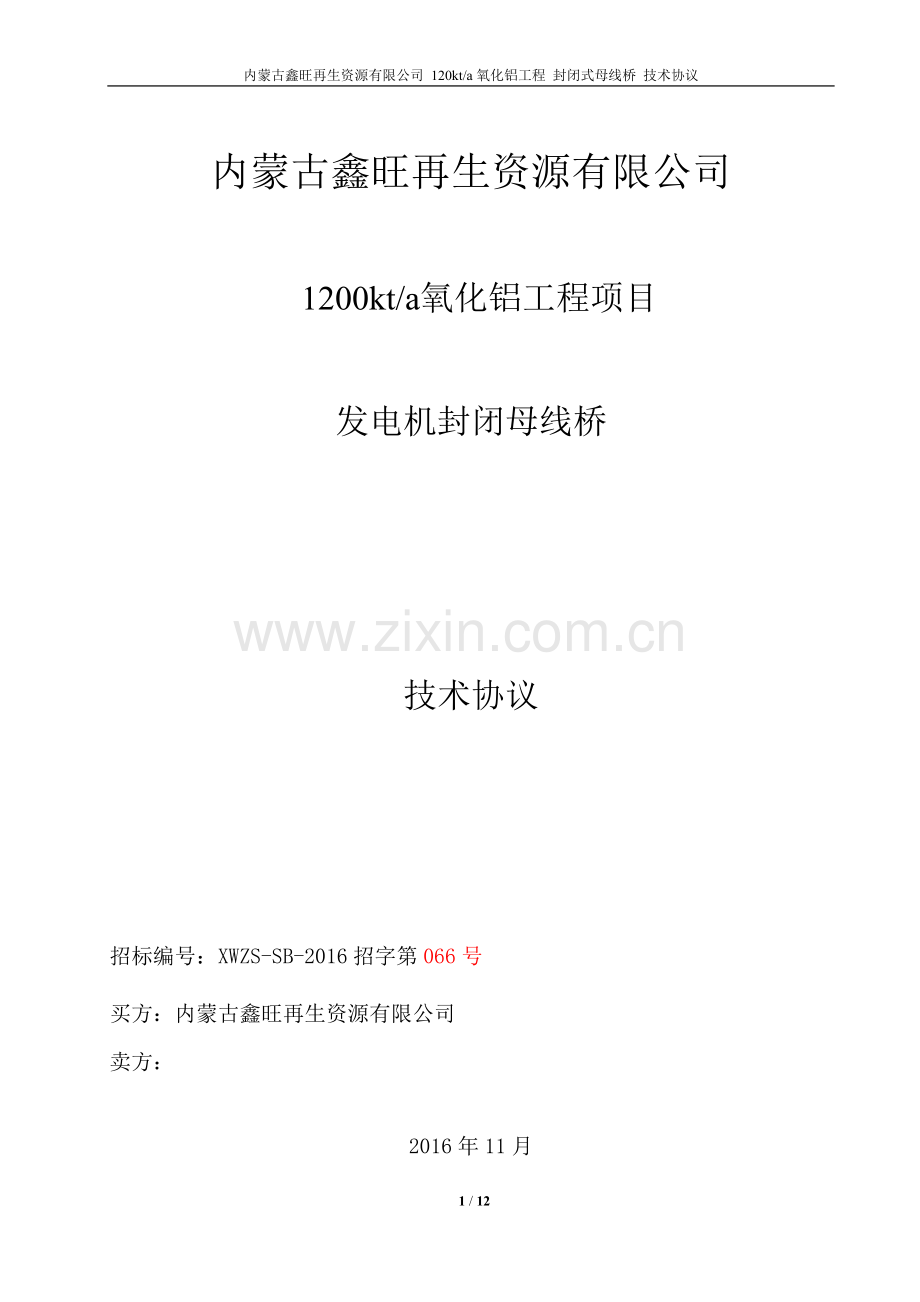

内蒙古鑫旺再生资源有限公司 120kt/a氧化铝工程 封闭式母线桥 技术协议

内蒙古鑫旺再生资源有限公司

1200kt/a氧化铝工程项目

发电机封闭母线桥

技术协议

招标编号：XWZS-SB-2016招字第066号
买方：内蒙古鑫旺再生资源有限公司
卖方：

2016年11月

目 录
1.总则………………………………………………………………………………………….3
2.卖方供货质量保证…………………………………………………………………………..3
3.技术要求 3
4.设计和运行条件 4
5 共箱封闭母线技术要求 5
6试验………………………………………….…………………………………………….....7
7包装、运输 8
附件2：供 货 范 围 11
1一般要求 8
2供货范围 8
附件3：技术资料和交付进度及配合
1一般要求 10
2资料提交的基本要求 11
3与其它制造厂的配合 11
附件4；交货进度 11

一、 总则
内蒙古鑫旺再生资源有限公司（以下简称甲方）、（以下简称乙方），双方就内蒙古鑫旺再生资源有限公司1200kt/a氧化铝工程项目发电机封闭母线桥经过充分协商讨论达成以下技术协议。本协议未明确部分，以招标技术条件为准。买方招标文件和卖方的售后服务承诺及澄清文件作为技术协议不可分割的一部分，任何一方不得随意更改技术协议的内容，该技术协议和商务合同具有同等法律效力，从签字之日起生效。
二、 卖方供货质量保证
，在此特别声明并保证，本公司所提供的设备及系统完全符合用户提出的下列原则：
1、 严格按照合同要求，提供符合设计标准、质量合格的产品。
2、 严格检查和控制原材料、原器件、配套件的进厂质量。
3、 保证所供设备加工艺完善、检测手段完备，产品决不带缺陷出厂。
4、 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题负全部责任。按合同规定的关键部件分包商必须符合有关资质的要求，并经需方认可。
5、 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便。对监造设备的停工待检部位提前一周通知需方及监造代表。
6、 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报，不陷瞒。若设备缺陷超过合同的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
7、 为所供的设备在制造、运输、装卸过程中投保，一旦发生意外，我方将按需方要求对所供设备尽快进行更换、修理，直到需方满意为止。
8、 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快补齐所缺元部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方将承担责任（质保期内），协商赔偿需方所受到的直接经济损失。
9、 本承诺为合同不可分割的部分，与合同具有同等法律效力。
三、技术要求
3.1应遵守的主要现行标准
GB156 《标准电压》
GB311 《高压输变电设备的绝缘》
GB8349 《离相封闭母线》
GB1207 《电压互感器》
GB11032 《交流无间隙金属氧化物避雷器》
GB2706 《交流高压电器动热稳定试验方法》
GB11021 《电气绝缘的耐热性评定和分级》
GB763 《交流高压电器在长期工作时的发热》
GB11022 《高压开关设备通用技术条件》
GB2900 《电工名词术语》
GB12193 《出口机械、电工、仪器仪表包装通用技术条件》
GB191 《包装贮运标志》
GB3910 《铝及铝和合金加工产品的化学成分》
ZBK11001 《封闭母线》
JB1580 《铝制焊接容器技术条件》
JB2420 《户外防腐电工产品的条件》
四、设计和运行条件
4.1工程概况
内蒙古鑫旺再生资源有限公司工程建设规模为一台30MW一台4.5MW汽轮发电机，机组、配二台240t/h 煤粉锅炉。本工程的地理位置:内蒙古鄂尔多斯市。
4.2系统概况和相关设备
本期工程(1X30MW)汽轮发电机组为发电机,发电机经封闭母线与发电机出口断路器。
4.3工程主要原始资料
4.3.1气象特征与环境资料
鑫旺再生资源发电厂处于寒温带季风型大陆气候,四季变化显著,具有冬季寒冷,夏季炎热的特点。
年平均最高气温 14.3℃
年平均最低气温 -13.7℃
年极端最低气温 -28.4℃ (2000年1月11日)
年极端最高气温 40.2℃ (2000年8月13日)
年最大积雪深度 0.15m
极端最大风速 24.0m/s
污秽等级：III级。
地震裂度：厂区基本地震烈度为ⅧI度。
安装地点： 户外
4.3.2发电机主要技术参数如下:
型式: QF-30-2
额定容量: 30MVA
最大连续出力: 34MW
额定电压: 10.5KV
额定电流: 1940.7A
额定频率: 50HZ
功率因数: 0.85
4.3.4 交流无刷励磁机
型式 采用具有机端变压器供电的间接自并励无刷励磁系统
型号 JT-123-3000
额定容量 123KVA
额定频率 50HZ
额定电压 194V
额定电流 365A
额定转速 3000 rpm
冷却方式 密闭空冷
表4.2 金属封闭母线最热点的温度和温升的允许值
金属封闭母线的部件

允许温度(℃)
允许温升(K)
导体

90
50
螺栓紧固的导体
镀银
105
65
或外壳的接触面
不镀
70
30
外壳

70
30
外壳支持结构

70
30
绝缘件

155

注:金属封闭母线用螺栓紧固的导体或外壳的接触面不要用不同的金属或金属镀层构成。

4.3.颜色
封闭母线外表面及外壳内表面:黑
发电机进出口处封闭母线外表面分别涂350mm的黄、绿、红环表示A、B、C三相。
4.3.1所有设备柜均应是防尘、防滴、并有带锁的活动门。
4.3.2设备与母线的连接应便于拆卸。
4.3.3在封闭母线的适当位置,设置三相短路的试验装置。
1
2
3
4
5
6
5、 共箱封闭母线技术要求
5．1接口设备主要技术参数
5.1.1主要技术参数:同4.3.2节。
5.1.4高压开关柜参数
型式 铠装中置柜
额定电压 10kV
最高工作电压 12kV
额定电流 4000A
开断电流 50kA
额定频率 50HZ
防护等级 外壳的防护等级不低于IP32
5.2 共箱封闭母线基本技术参数
5.2.1 10.5KV共箱封闭母线
型式：自冷式
设备规范：见下表。
表5-1 10.5KV共箱封闭母线设备规范
1.
额定电压（kV）
10.5
2.
最高电压（kV）
12
3.
额定电流（A）
4000
4.
额定频率（Hz）
50
5.
导体允许温度（℃）
90
6.
螺栓紧固连接的镀银接触面允许温度（℃）
105
7.
冷却方式
自然冷却
8.
外壳材质
铝合金
9.
母线长×宽（mm）
120×10（二根）
10.
荷重（KG/M）
10680
11.
外壳长×宽（mm）
1000×400

设备规范见下表。
5.3结构
5.3.1共箱封闭母线的结构，应能满足布置于户外安装的要求。当布置于户外时，外壳的任何部分应防止积尘和积水。外壳防护等级应不小于IP65。
5.3.2封闭母线外壳应设置在户内能布置于楼板下或悬挂于梁等构筑物下，在户外能布置于钢支架上或悬挂于钢支架下的安装结构。由制造厂成套供货的外壳支持或悬挂钢构件，应浸镀锌处理。
5.3.3封闭母线外壳的结构应方便安装和检修，若设置检修孔，检修孔设置在封闭母线的底部，其位置、大小、形状和数量应满足对每一个绝缘子进行检修和更换的要求。
5.3.4为便于对接头等容易过热之处进行监视，应在外壳的对应位置设置密封观察窗。
5.3.5在穿墙处，制造厂应提供共箱母线密封穿墙隔板。
5.3.6共箱母线与发电机出口断路器装设橡胶密封圈和绝缘。
5.3.7封闭母线导体的支持绝缘子泄漏比距为2.5cm/kV。
5.3.8封闭母线导体采用紫铜导体，其截面及支持跨距应满足本技术协议书短路热稳定及短路动稳定的要求，支持跨距同时应避开共振区。
5.3.9封闭母线导体共箱母线直线段不大于20m处及穿墙处应设置伸缩节。
5.3.10封闭母线的外壳采用厚度不小于4mm的铝合金薄板制成，外壳应有足够的强度，不会因安装误差产生的应力引起变型。外壳顶部不应积水。
5.4接地
5.4.1封闭母线外壳及其支持结构的金属部件均应可靠接地。
5.4.2每段封闭母线外壳至少应设置一个可靠的接地点。同时封闭母线段间的外壳应用导线进行连接。
5.4.3封闭母线外壳的接地点应设有便于连接的接地端子，封闭母线的接地导线及接地端子应有足够的截面，具有通过短路电流的能力。母线通过短路电流时，外壳感应电压不应大于24V。
5.5导体及外壳的焊接要求。
5.5.1导体和外壳的焊接,应采用惰性气体保护电弧捍接(氩弧焊)。焊缝截面应不小于被焊截面的1.25倍。焊缝宽度以大于坡口宽度2mm为宜,深度不超过被焊金属厚度的5%,未焊透长度不得超过焊缝长度的10%,焊缝不允许有裂纹、烧穿、焊坑、焊瘤等。焊缝应经X射线或超声波探伤检验合格。导体及伸缩节抽样探伤长度不少于焊缝长度的25%,外壳不少于焊长度的10%。
5.5.2母线导体连接的紧固件,采用非磁性材料。
5.5.3所有挠性连接的载流量，应不小于所连母线的载流量。挠性连接体的对地距离以及在可拆挠性连接体拆下后，导体两端之间的距离均不应小于220mm。
5.5.4导体与发电机出线端子和中性点端子的连接装置应便于拆卸,以便对发电机进行干燥和试验。封闭母线与设备间的连接,应采用镀锡铜编织带,其母线侧应用铜铝过渡接头。母线导体间的可拆接头,可采用镀锡铜编织带或多层铝薄片挠性连接。
5.5.5封闭母线的外壳与设备的外壳应相互绝缘,以防止外壳环流流入设备。其连接金属部件均应采用非磁性材料,或采用其它措施以免产生感应电流过热。
5.5.6封闭母线与设备柜的连接端,应装有密封隔离套管或盆式绝缘子,防止柜内故障波及母线。
5.6绝缘子选用ZJ-10Q/85*140型。
5.7在水平和垂直弯曲段处根据电动力,应相调整绝缘子间距。
5.7.1在水平和垂直弯曲段处采取有效措施保证，相对地,相对相间电气绝缘距离。
5.7.2共箱母线导体与壳体间误差不超过±2mm。
5.7.3封闭母线在进厂前提供各种试验报告、检验报告、产品合格证、产品说明书否则不得入厂。
5.8密封
5.8.1充微正压式封闭母线，潮湿的空气无法进入母线外壳内部，所以不存在结露事宜；封闭母线气密性密封，密封等级相当于IP66。
5.8.2封闭母线外壳应采取各种密封措施。当投入微正压充气装置时,外壳内空气泄漏率每小时不超过外壳容积的2%--6%。
5.9附属设备的结构
5.9.1所有设备柜均应是防尘、防滴、分相式,并有带锁的活动门。
5.9.2设备与母线的连接应便于拆卸。
6、试验
6.1型式试验
耐压试验
温升试验
稳定性试验
淋水试验
6.2出厂试验
绝缘电阻测量
工频耐受电压
淋水试验
焊接采用：JB1580《铝制焊接容器技术条件》
GB/T8349《金属封闭母线》。提供焊接检验报告。
提供绝缘子的绝缘试验报告。
根据技术协议中参数提供共箱母线电动力计算书并校合母线每项绝缘子间距。
7、包装、运输
7.1封闭母线制造完成并通过试验后及时包装,否则应得到切实的保护。并符合铁路、公路和海运部门有关规定。
7.2包装箱上应有明显的包装储运图示标志,并应标明买方的订货号和发货号。
7.3封闭母线在运输过程中,使内部结构相互位置不变,紧固件不松动。
7.4运输时变压器的所有组件、部件、及备品备件、专用工具等不丢失、不损坏、不受潮和不腐蚀。
7.5随产品提供的技术资料应完整无缺。
附件2：供 货 范 围
1 一般要求
1.1本附件规定了合同设备的供货范围。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1.2供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出或数目不足，供方仍须在执行合同时补足。
1.3除有特别注明外，所列数量均为2台机组所需。标书中所列封闭母线长度最终以设计院施工图确定的长度为准。
1.4供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.5提供随机备品备件和4年运行所需的备品备件。
1.7供方提供的技术资料清单见附件3
2 供货范围
2.1主母线
2.1.1母线导体和外壳
发电机主封闭母线：φ1050，90M（二相.M）。
发电机与封闭母线连接金具：1台机组用量。
2.1.2母线支持绝缘子及其弹性支持部件
2.1.3外壳支持结构
2.1.4导体和外壳的软、硬连接接头(固定连接双抱瓦)
2.1.5镀锡铜编织带极其接头
2.1.6与设备相连处的全部橡胶波纹管
2.1.7母线外壳上的全部密封
2.1.8非导磁标准件
2.1.9螺栓自锁止退铜螺母板
2.1.10外壳上的检修孔和观察孔

设备范围
序号
名称
规格和型号
单位
数量
产地
生产厂家
单价
合价
备注
1
共箱封闭母线主回路
户外2(TMY-120*10)
三相米
90

3
连接金具

套

4
主回路与发电机连接结构

套

5
主回路密封结构

套

6
热浸锌支持钢横梁

套

合计

2.3备品备件
随机备件
序号
名称
规格和型号
单位
数量
产地
生产厂家
价格
备注
1
绝缘子
ZJ-10Q/85*140
个
6

附件3：技术资料和交付进度及配合
1 一般要求

1.1供方提供的资料应使用国家法定单位制即国标单位制，语言为中文。
1.2资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰、完整、满足工程要求。
1.3供方资料的提交及时充分，满足工程进度要求。在合同签定后7天内给出全部技术资料清单和交付进度，并经需方确认。按交付进度计划提供技术资料。
1.4供方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造检验，施工调试试运、性能验收试验和运行维护等四个方面。供方须满足以上四个方面的具体要求。
1.5对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，供方也应及时免费提供。
1.6需方要及时提供与合同设备设计制造有关的资料。
1.7供方提供的技术资料为每台设备10套，电子版1套。
2 资料提交的基本要求
2.1配合工程设计的资料与图纸
供方应及时提供满足工程设计的资料和图纸(具体清单需方提出，供方细化，需方确认)。
2.2设备监造检验所需要的技术资料
供方应提供满足合同设备监造检验见证所需的全部技术资料。
2.3施工、调试、试运、机组性能试验和运行维护所需的技术资料(需方提出具体清单和要求，供方细化，需方确认)包括但不限于：
2.3.1提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。
2.3.2安装、运行、维护、检修所需的详尽图纸和技术文件，包括设备总图、部件总图、分图和必要的零件图、计算资料等。
2.3.3设备的安装、运行、维护、检修说明书，包括设备结构特点、安装程序和工艺要求、起动调试要领。运行操作规定和控制数据、定期检验和维护说明等。
2.3.4供方应提供备品、配件总清单和易损零件图。
2.4供方须提供的其它技术资料(需方提出具体清单、供方细化，需方确认)包括以下但不限于：
2.4.1检验记录、试验报告及质量合格证等出厂报告。
2.4.2供方提供在设计、制造时所遵循的规范、标准和规定清单。
2.4.3设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料(各种清单)，设备和备品存放与保管技术要求，运输超重和超大件的明细表和外形图。
2.4.4详细的产品质量文件。
2.4.5技术文件
2.4.6卖方在订货前向买方提供一般性资料,如鉴定证书、报价书、典型说明书、总装图和主要技术参数。
2.4.7在合同签订7天内,卖方向买方提供下列图纸资料（包括电子板）。
2.4.7.1封闭母线外形图。
2.4.7.2封闭母线支架，吊架安装图。
2.4.7.3其它附件安装图。
附件4；交货进度
4.1卖方提供设备生产周期允许的交货进度。
4.2 具体交货进度应满足工程施工进度。
4.3 设备交货顺序要满足工程安装进度要求。
4.4 合同签定后买方有权根据工程进度的要求对供货进度进行调整。

表4-1共箱封闭母线交货进度
序号
设备/部件名称型号
交货地点
#1机组交货时间
备注
1
共箱封闭母线及附属设备
鑫旺电厂施工现场
2016年12月20日

2
备品备件
鑫旺电厂施工现场
随机交货
随机交货
3
专用工具
鑫旺电厂施工现场
随机交货
随机交货
说明：以上交货进度为根据施工组织设计安排，如工程进度计划变化以传真说明为准。

5、其他
1
2
3
4
5
6
7
8
本协议与甲乙双方订立的《发电机封闭母线桥》具有同等效力。
1) 本协议未尽事宜，双方共同协商解决。
2) 本协议一式陆份，甲方伍份，乙方壹份，本协议经双方代表签字后生效。

联系方式
买 方：内蒙古鑫旺再生资源有限公司
联系人：
电 话：
手 机：
传 真：
邮 箱：
邮 编：014300
地 址：内蒙古自治区鄂尔多斯市达拉特旗树林召镇三垧梁工业园区

卖 方：
联系人：
电 话：
手 机：
传 真：
邮 箱：
邮 编：
地 址：

甲方：内蒙古鑫旺再生资源有限公司。
代表：
日期：

乙方：
代表：
日期：
