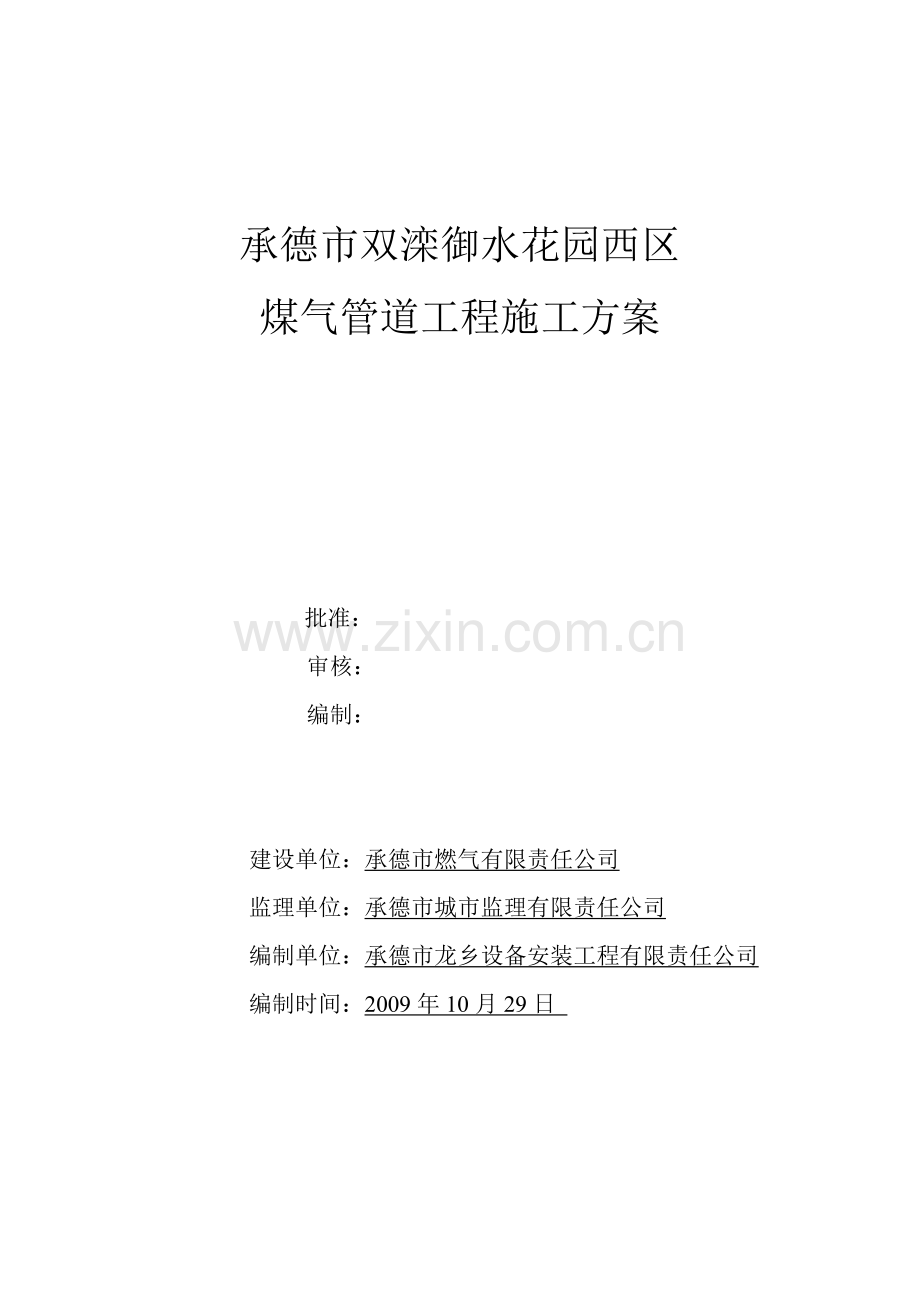

承德市双滦御水花园西区
煤气管道工程施工方案

批准：
审核：
编制：

建设单位：承德市燃气有限责任公司
监理单位：承德市城市监理有限责任公司
编制单位：承德市龙乡设备安装工程有限责任公司
编制时间：2009年10月29日

一、 工程概况：
承德市双滦区御水花园西区煤气工程，室外低压煤气管道设计采用无缝钢管，室内燃气管道安装工程，采用镀锌钢管；14栋楼，60个单元计714户，J2.5燃气表714块。
二、 室外燃气管道安装：
1、 施工依据：室外燃气系统的施工安装及验收应符合《城镇燃气设计规范》（GB50028-2006）、《城镇燃气输配工程施工及验收规范》（CJJ33-2005）（J404-2005）、《城镇燃气管道及设备安装工程质量验收工程》（DB13（J）61-2006）的要求。施工人员应根据图纸资料现场勘察，核对管线走向，并了解相对应位置，与其他管线交叉穿越情况，如发现与图纸不符应与建设部门联系解决。
2、沟槽验槽及管道安装
单管挖沟底组装按表2.3.3确定。
表2.3.3沟底宽度尺寸
管道公称直径（mm）
50-80
100-200
250-350
沟底宽度（m）
0.6
0.7
0.8

（1） 沟槽要直，沟底要平整，坡度应一致，沟底预留值宜为0.05-0.1m为佳。管道安装前应人工清底到设计标高。
（2） 沟槽一侧或两侧临时堆土位置的高度不影响边坡的稳定性好管道

（3） 局部超挖部分应回填压实，其密实度应接近原地基天然土的密实度。沟底遇有废弃物、硬石、木头、垃圾等杂物时必须清除，并
（5） 水准仪 台 1
（6） 大气压表 个 1
（7） 铁锨、铁镐 把 20
3、主要施工材料计划
序号 材料名称 规格 单位 数量
1 燃气表 2.5m3/h 台 36
2 无缝钢管 φ108 米 75
3 无缝钢管 φ48 米 131
4 无缝钢管 φ159 米 8
5 镀锌钢管 DN65 米 12
6 镀锌钢管 DN40 米 66
7 镀锌钢管 DN25 米 56
8 镀锌钢管 DN15 米 48
9 铜球阀 DN20 个 36
10 铜球阀 DN15 个 36
11 法兰球阀 DN40 个 10
七、质量管理：
1、质量管理体系：
根据室外煤气工程特点和公司的具体情况，本工程质量保障体系如下：
项目经理：徐景龙—质检员：吴畏—技术负责人：张松—工长：王顺—施工组长：王兴林
2、质量管理措施

（2）空气压缩机 台 1
（3）弯管器 台 1
（4）电焊机 台 4
（5）水准仪 台 1
（5）大气压表 个 1
（6）铁锨、尖镐 把 20
3、主要施工材料计划
序号 材料名称 规格 数量
1 燃气表 2.5m3/h 714台
2 无缝钢管 Φ273 191米
3 无缝钢管 Φ219 150米
4 无缝钢管 Φ159 450米
5 无缝钢管 Φ108 886米
6　　　　　无缝钢管 Φ48 600米
7 镀锌钢管 DN40 140米
8 镀锌钢管 DN25 680米
9 镀锌钢管 DN15 900米
10 铜球阀 DN40 120个
11 铜球阀 DN20 714个
12 煤气单嘴 DN15 714个
13 压力表 1.0Pa 1块
14 压力表 1.5Pa 1块
