北京太阳雪空调制冷设备有限公司
北京朝阳区北四环东路115号院1号楼603室
电话：64822955/64822567

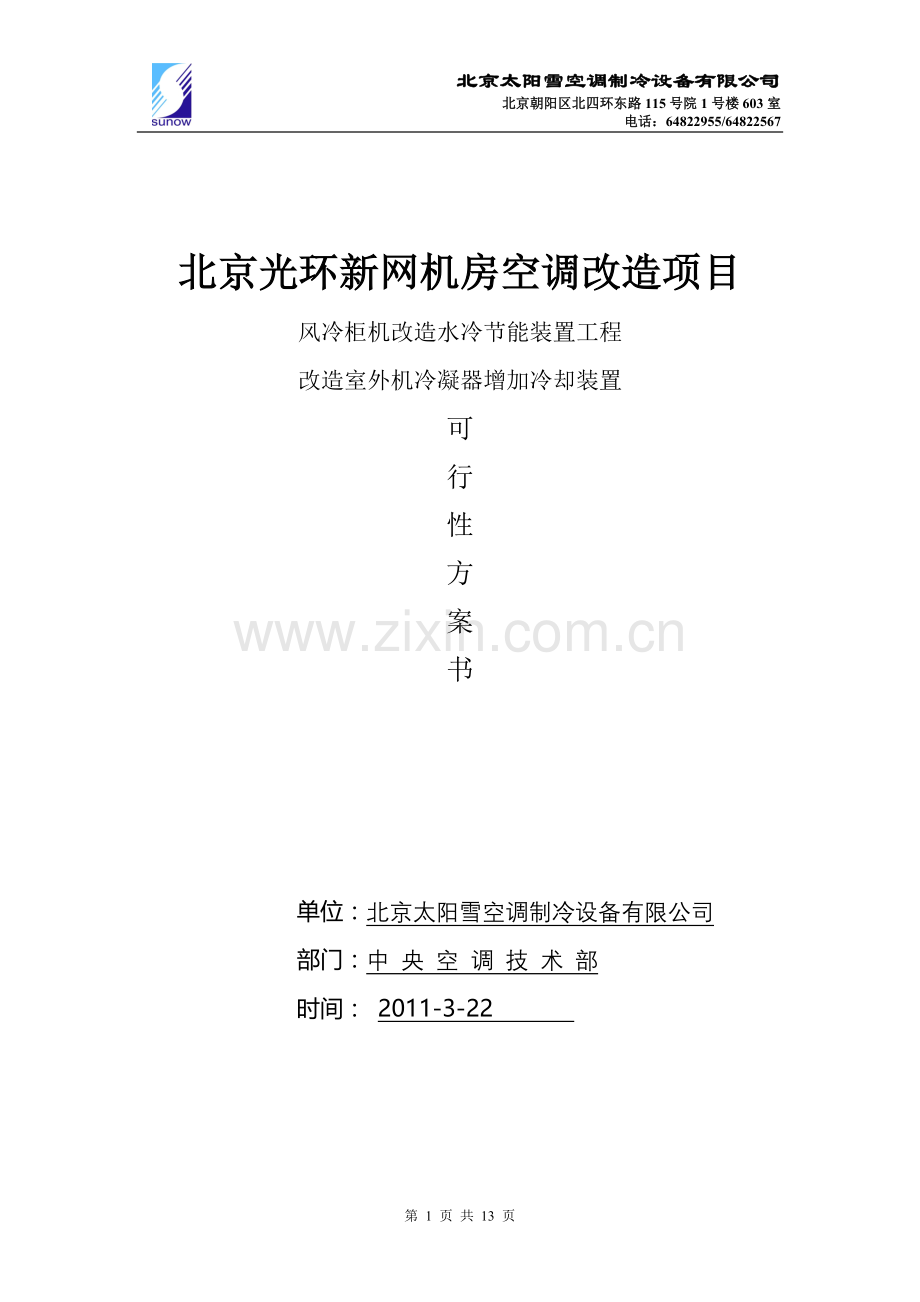

北京光环新网机房空调改造项目
风冷柜机改造水冷节能装置工程
改造室外机冷凝器增加冷却装置
可
行
性
方
案
书

单位：北京太阳雪空调制冷设备有限公司
部门：中 央 空 调 技 术 部
时间： 2011-3-22

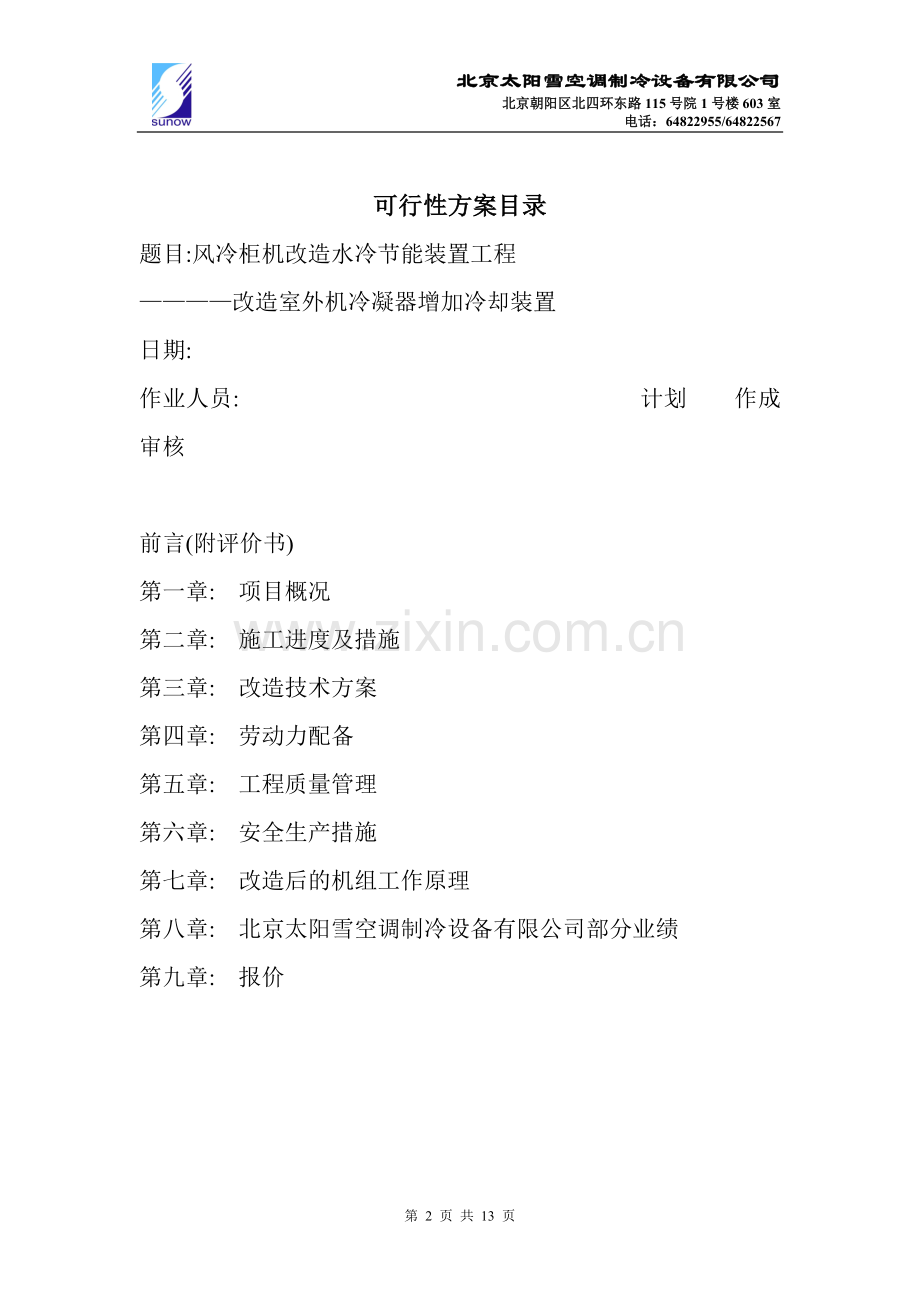

可行性方案目录
题目:风冷柜机改造水冷节能装置工程
————改造室外机冷凝器增加冷却装置
日期:
作业人员: 计划 作成 审核

前言(附评价书)
第一章: 项目概况
第二章: 施工进度及措施
第三章: 改造技术方案
第四章: 劳动力配备
第五章: 工程质量管理
第六章: 安全生产措施
第七章: 改造后的机组工作原理
第八章: 北京太阳雪空调制冷设备有限公司部分业绩
第九章: 报价

工程名称:
发包单位: 北京市光环新网
设计单位: 北京太阳雪空调制冷设备有限公司
工程监理: 甲方指定单位
施工单位: 北京太阳雪空调制冷设备有限公司
施工地址：
施工内容：
工程造价： 根据提供数据来计算（具体见报价）
开工日期：按照贵公司要求
施工工期：根据全部工程内容核算工期
总工程师：齐保
高级技师：高春龙
现场负责人：韩亚楠
安全员：
电工：
后勤服务：
质量监督：

第一张 项 目 概 况
一、编制说明
（一） 为了知道本工程的施工，保证工程质量与进度、确保安全生产和文明施工，编制本设计，编制依据如下：
1.对北京东直门机房空调改造项目中央空调初步考察结果
2.北京市地方标准DB31∕405-2008
3.公司标准《改造作业指导书》、《改造检验要求》

（二）本施工方案仅针对北京市东直门项目机房空调考察结果（因贵公司办公楼建筑条件所限制，风冷热泵空调室外机组冷凝器通风效果不畅，所以风冷热泵机组在夏季运行过程中一直处于满负荷或报警运行状态。）所制定。因此本方案按照常规，对风冷热泵机组经行系统改造增加水泵、冷却塔等装置，特殊情况只能待详知情况后在做细诉。
二、工程概况
北京市东直门机房空调改造项目，位于北京市ⅹⅹ路ⅹⅹ号，占地面积约ⅹⅹ平方米，而机房空调机组，安装环境比较特殊于地下车库二层，由于地下室的空气换气次数比较低，严重影响了机房空调的热量散发及通风条件所以散热条件比较差，机组长期在满负荷或超负荷情况下运行，经常性出现保护停机，需要用户加装喷淋装置对机组但热，由于常年循环水对机房空调室外机冷凝器的腐蚀，时刻都可能出室外机冷凝器铜管内的制冷剂泄露，造成整体设备的瘫痪，所以要采取对室外机组的冷凝器经行改造，加装水泵、冷却塔等装置达到散热、节能、降低负荷的效果。

第二章 施工进度及措施
一、施工进度计划
因甲方为提供具体的施工周期，根据项目的工程量初步预计施工周期为60个工作日，（具体工期由双方签订合同后另行确定，我司保证在约定工期内提前完工）。
二、确保工期措施
1．配备强有力的项目管理班子，选择技术素质好，责任心强的施工班组施工。
2.提前做好一切准备工作，安排好施工设备及工机具的运输，并做好与甲方衔接配合。
3.合理安排施工顺序，根据不同的施工阶段，配备足够的设备及人员。

第三章 技术改造方案
一、系统诊断
因贵单位机房空调安装位置受大厦建筑条件所限制，贵单位机房空调（风冷柜机）室外冷凝器的通风效果不畅。恶略的散热条件使得机房空调（风冷柜机）室外机组的冷凝器的散热能力随着环境温度的升高越来越难满足空调设备的出场设计要求。
一般空调外室外夏季设计温度为35℃，在最炎热的夏季，通风效果不畅的室外机冷凝器附近温度会远远高于35℃，空调室外冷凝器的散热面积和通风量就显得太小，因而空调的制冷效率也随着降低，空调房间的负荷会随着气温的升高而增加；一旦这种矛盾无法克服，空调就会高温报警停止运行或一直处于低效率的运行状态，此时空调既不能满足制冷效果，又对能源的严重浪费。
根据我司工程师对贵司机房空调的诊断结果，贵司的机房空调可以服从两个方面来改造：
1. 加强风冷热泵柜机室外冷凝器的通风效果。
2. 将室外冷凝器改造增加水泵、冷却塔等换热装置。
二、技术改造
对风冷空调机组的室外冷凝器进行改造,将现有的风冷空调机组改造成水冷型空调机组.在不冷凝器的散热面积及室内空调机的前提下,在不改变室内机的情况下，增加一套冷却系统,使得冷凝器的散热量有冷却水媒介来承担,相应将空调室外机组散发的热量带走.它由电子水处理仪、补水箱、循环装置、控制系统、调节阀门、冷却塔等组成.储水箱的一段与水源相连接,冷却塔德出水口与循环装置连接,另一端与空调机组的钎焊板式换热器相连接,由控制箱来控制各个分区的冷却水供回水温度来调节该回路的水流量。
系统的划分
风冷热泵空调总计31台，由格力、大金两个品牌，将设备分为4个小分区，每个分区大概7-8台，该四个分区共用一套水循环系统，控制部分由两个控制箱来来检测各个分区的供回温度、温差来控制各个分区的水流量及室外冷却塔风机的启停。
通过对这31台风冷热泵空调机组增加冷却循环装置，经过循环系统将风冷热泵空调室外机所散发的热量带走，通过冷却塔的风机的开启将设备所散发的热量挥散到空气中。举例计算：水的比潜热约为2450kj／kg，而冷却水进过钎焊板式换热器后若步伐生相变，温度最多只有16℃，即每公斤冷却水带走42KJ的热量，所以理论上改造后的机组比改造前的机组能效比要高10％-20％。
风冷与水冷机组比较工作效率比较
名称
COP（工作效率）
风冷柜机
3.2—3.5
水冷柜机
3.4—4.8
改造方案有两种方案，一种是将31台风冷热泵机组采用分水器、集水器将31台风冷热泵机组分为4个分区，由一套控制回路来完成，设备控制方面由两个DDC控制柜来分区及冷却塔的控制。一种是将设备分为两个单独的区域，由两套控制系统、循环系统、冷却水泵、冷却塔来进行单独控制。
设备的改造顺序
第一步、在没有对设备改造前，将室外的冷却塔、冷却系统主要管路进行安装。
第二步、将冷却水的支管路与钎焊板式换热器的水路部分进行安装。
第三步、安装控制系统，现场进行DDC控制系统的编程及对循环系统的调试运行。
第四步、在完成上述三步之后才可以对风冷热泵空调机组的室外冷凝器进行改造。每次改造一至两台，将改造的设备调试好后方对其它设备经行改造。
主要设备的组成
1. 电子水处理
电子水处理仪，又名电子除垢防垢仪，是该公司在国内同类产品的基础上，博采众长，不断改进，最新研制开发的升级换代产品。该设备不需要添加任何化学药物，安装使用非常简单，可广泛用于锅炉、中央空调、换热设备、循环水系统、工业通用水处理设备等，对物理性、生物性、化学性的垢类均有明显的预防和清除效果。
2. 钎焊板式换热器
板式花惹起是由一系列具有波纹形状的金属片叠装成的一种高效换热器.各种板片之间形成薄矩形通道,通过板片进行热量交换,从而将空调机组制热时所产生的热量带走,从而达到机组的最佳运转效率.
3. 循环水泵
为了保证换热系统的正常运行,进入设备换热器的压力必须达到0.25MPA以上,保证设备所需的水流量(保证水系统的循环).
4. 冷却塔
冷却塔是利用空气同谁的接触（直接或间接）来冷却水的设备，是以谁为循环冷却剂，从中吸收热量并排放到大气中，从而降低塔内循环水的温度，从而给空调室外机经行散热。
5. 控制柜
控制柜采用知名品牌DDC控制器、传感器等设备组成。此控制柜需根据现场安装来完成,目的是为了使设备在全年制冷的状态下运行为设备提供更有保障的运行稳定性,联动控制、温度检测、压力检测、设备保护等（保证设备的安全运行).

第四章 劳动力及设备配备
劳动力配备
人员
数量（人）
使用设备
技术人员
1
——
工程队长
1
——
项目经理
1
——
设备改造工作组
6
电锤、气焊、万用表等专用工具

选用设备
设备
数量
循环水泵
2台
板式换热器
31台
流量开关
1个
电子水处理仪
4套
冷却塔
1套
控制柜
4套

第五章 工程质量管理
为确保工程质量，工程应实施全方面的质量管理。为此，在组织上建立质量保证体系，在施工过程中实行工序管理，每一道工序懂应严格按相关的质量管理标准经行施工。
一、为了使质量保证措施能够得到全面贯彻落实，建立公司、项目经理和施工负责人三级质量管理机构。各司其职，各负其责，一级抓一级。
二、施工开工前，对施工人员认真的进行技术交底，必须掌握本施工方案中有关施工技术质量的要求。制定具体措施，落实到各操作岗位和具体人员。
三、施工开工前，对现场进行认真保护，对设备及管道进行认真核对。
四、施工现场设立专门质量员，其职责处在公司技术负责人的领导下，对工程质量经行全面监督。对每一道工序严格把关，当工序不合格时不准进行侠义道工序。
五、施工负责人有责任和义务严格按技术要求精心施工，并主动协助监理单位的监督和检查。
六、认真做好工程施工记录。各种原始记录要真实、详细和完整，以备必要时查找。

第六章 安全管理措施
施工中必须坚持安全第一，预防为主的方针，做好安全为了生产，生产必须安全。工地设安全员一名，并建立安全管理组织，对工程全过程进行安全管理。认真贯彻落实安全生产条例，做到以下为准：
1. 开工前，根据本工程施工项目特点对施工人员进行安全交底和安全生产教育，增加安全生产意识，明确安全生产的重点。杜绝发生不安全事故。
2. 认真检查准备投入使用的各种设备、工机具等是否安全可靠，负荷使用要求后方可使用，坚持消除工机具的不安全因素。
3. 本工程所选用的材料及设备必须由公司检验合格方可使用。
4. 进入施工现场的人员，劳动用品要配备齐全，高空作业时必须佩戴安全帽。
5. 严格执行施工操作规程，技术工种必须是经过培训取得合格证的人员上岗，未经过培训的人员不得上岗。
6. 施工现场树立正在施工、正在试压等警示标注，或施工现场周围，以防非施工人员误入施工区。
7. 为了不影响甲方的营业，施工时间可以根据甲方的要求制定，本施工方案针对北京东直门项目机房空调初步考察结果所制定。
本次施工所选用的设备噪音，绝对不影响周围环境，负荷室内环境施工要求。
第七章 改造后的机组工作原理
机组改造后冷凝侧循环方式

设备改造室内机不动，机组冷凝侧由若干个钎板式换热器并联在一起。设备在开机前由设备控制柜控制器优先启动冷却水泵，并检测冷却水流量开关是否闭合，检测冷却水的供回水温度然后开启冷却塔风扇电机，冷却塔的运行、保护装置均由控制柜来完成。
第八章 北京太阳雪空调制冷设备有限公司部分业绩
主要项目如下：
1、 远洋天地约克中央空工程
2、 北京后海北沿19号四合院约克中央空调工程
3、 北京柳荫街5号四合院大金中央空调工程
4、 吉通公司IDC数据中心中央空调与机房专用空调工程
5、 北京远洋大厦中央空调与机房专用空调工程
6、 北京摩根投资有限公司办公楼开利中央空调工程
7、 凤凰卫视北京演播室开利中央空调工程
8、 中国人民银行约克中央空调工程
9、 中银大厦约克中央空调工程
10、 北京警察学院三星中央空调工程
11、 房山国税局大金中央空调工程
12、 三空间办公楼大金中央空调工程
13、 量子高科（北京研究院）约克中央空调工程
14、 崇文区教研中心办公楼约克中央空调工程
15、 京西宾馆中大金央空调工程
16、 国安中心楼开利中央空调工程
