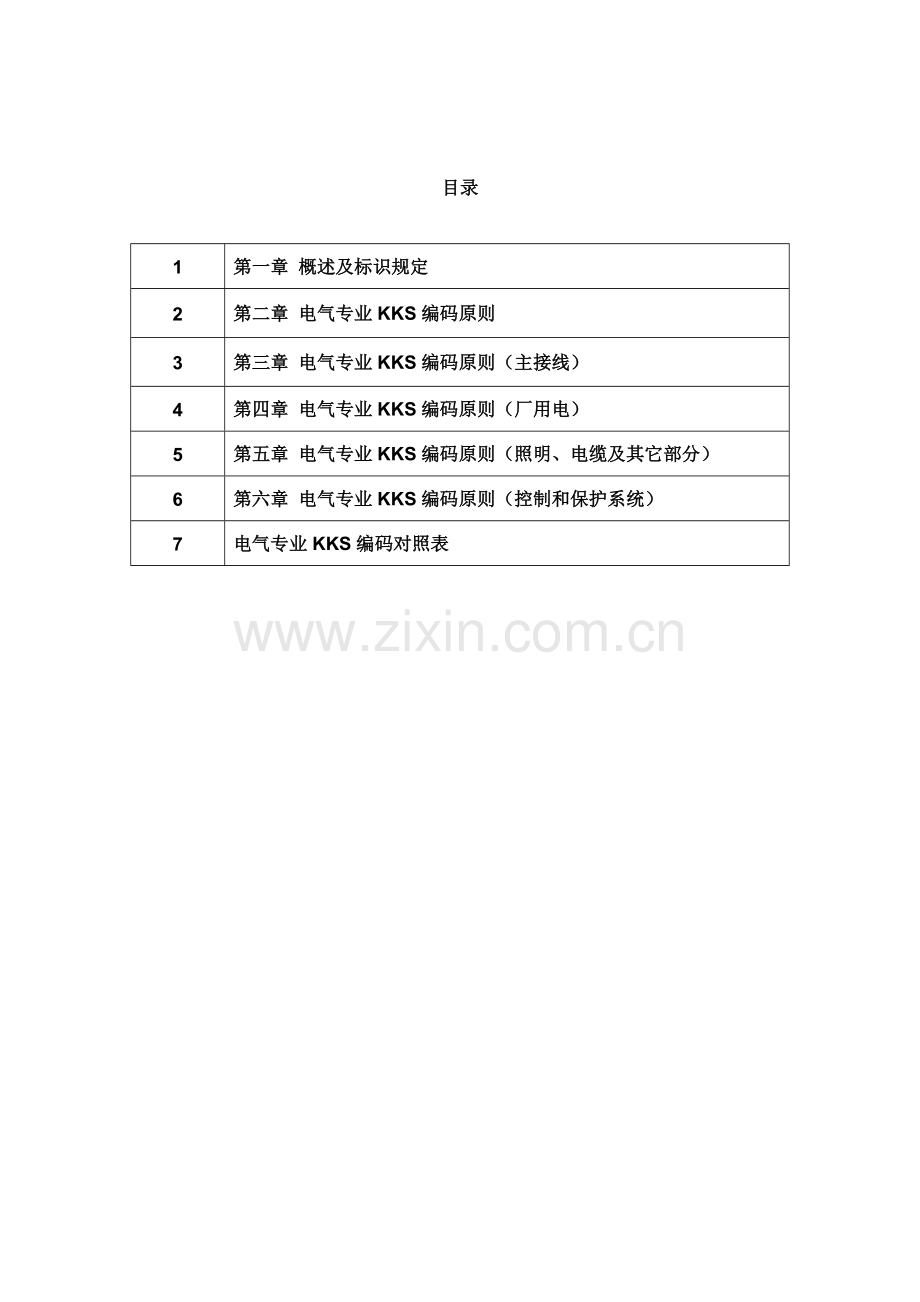

电气专业设备KKS实施细则说明部分.doc_第1页
第1页 / 共26页

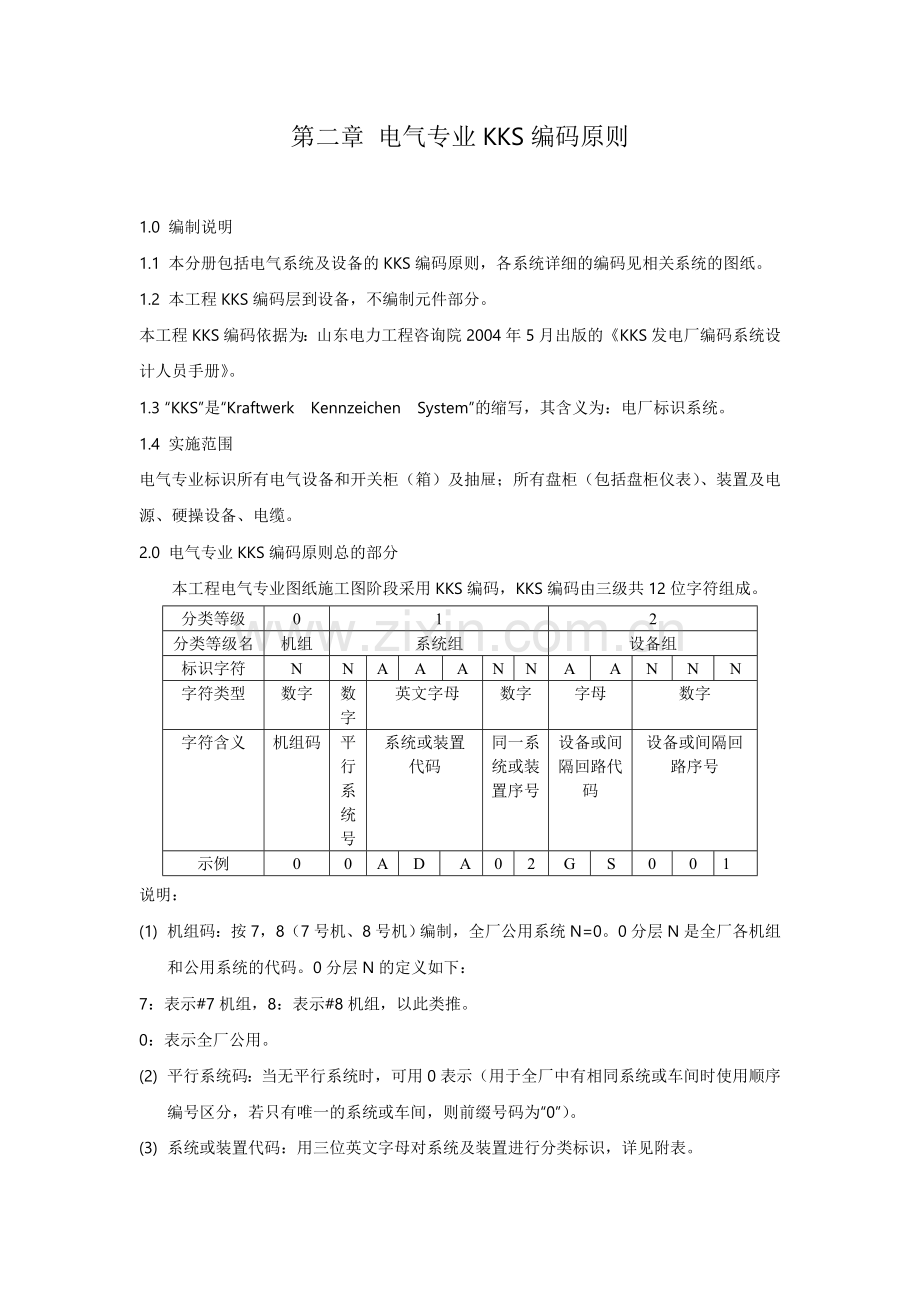

电气专业设备KKS实施细则说明部分.doc_第2页
第2页 / 共26页
点击查看更多>>
资源描述
目录 1 第一章 概述及标识规定 2 第二章 电气专业KKS编码原则 3 第三章 电气专业KKS编码原则(主接线) 4 第四章 电气专业KKS编码原则(厂用电) 5 第五章 电气专业KKS编码原则(照明、电缆及其它部分) 6 第六章 电气专业KKS编码原则(控制和保护系统) 7 电气专业KKS编码对照表 第二章 电气专业KKS编码原则 1.0 编制说明 1.1 本分册包括电气系统及设备的KKS编码原则,各系统详细的编码见相关系统的图纸。 1.2 本工程KKS编码层到设备,不编制元件部分。 本工程KKS编码依据为:山东电力工程咨询院2004年5月出版的《KKS发电厂编码系统设计人员手册》。 1.3 “KKS”是“Kraftwerk Kennzeichen System”的缩写,其含义为:电厂标识系统。 1.4 实施范围 电气专业标识所有电气设备和开关柜(箱)及抽屉;所有盘柜(包括盘柜仪表)、装置及电源、硬操设备、电缆。 2.0 电气专业KKS编码原则总的部分 本工程电气专业图纸施工图阶段采用KKS编码,KKS编码由三级共12位字符组成。 分类等级 0 1 2 分类等级名 机组 系统组 设备组 标识字符 N N A A A N N A A N N N 字符类型 数字 数字 英文字母 数字 字母 数字 字符含义 机组码 平行系统号 系统或装置 代码 同一系统或装置序号 设备或间 隔回路代 码 设备或间隔回 路序号 示例 0 0 A D A 0 2 G S 0 0 1 说明: (1) 机组码:按7,8(7号机、8号机)编制,全厂公用系统N=0。0分层N是全厂各机组和公用系统的代码。0分层N的定义如下: 7:表示#7机组,8:表示#8机组,以此类推。 0:表示全厂公用。 (2) 平行系统码:当无平行系统时,可用0表示(用于全厂中有相同系统或车间时使用顺序编号区分,若只有唯一的系统或车间,则前缀号码为“0”)。 (3) 系统或装置代码:用三位英文字母对系统及装置进行分类标识,详见附表。 (4) 系统或装置序号:用两位数字对系统分为子系统序号(是将系统再划分为子系统或系统段,允许不连续编制,要求2位数,例如10,20,30………)。 (5) 设备或间隔回路代码:用两位英文字母对设备或间隔进行分类标识,详见附表。 (6) 设备或间隔回路序号:用三位数字来标识设备或间隔回路序号。 (7) 用英文大写字母A、B、C顺序或数字1、2、3顺序加以标识,但“I”和“O”两字母不用,避免混淆。 2.1范围: 具体各部分编码细则如下: 2.1.1主接线中注明发电机、变压器、断路器、隔离开关、PT、CT、LA、包括发电机封闭母线等设备的KKS标识。对6kV母线注明母线段的KKS标识,不标注6kV开关柜设备。 2.1.2厂用原理接线中注明母线段(不标注开关柜设备)、厂用变、柴油机等设备的KKS标识。厂用电系统图、配置接线图中的开关柜编号、母线段单元编号、电缆编号均采用KKS标识系统进行编制。 2.1.3正常照明接线图、事故照明接线图及检修电源接线图中的照明变压器、照明配电箱、检修电源箱等采用KKS标识系统进行编制。 2.1.4厂内通信系统KKS标识具体见相关专业卷册。 2.1.5控制、保护、直流及励磁系统中的控制屏(台)、保护屏、信号屏、继电器屏、直流屏、整流器屏等设备均采用KKS标识进行编制。系统图、配置图、布置安装图等需采用KKS编码。 2.1.6电缆清册中电缆编号采用KKS标识进行编制。 2.2. 本工程各系统KKS标识的原则及方法: 2.2.1 电气主接线和厂用电原理接线的KKS标识系统只标注功能标识,不标注元件号。 例如:电气主接线图中的KKS标识为:00ADA02GS001 2.2.2 厂用电配置接线图中的KKS标识系统应按下列规定进行标识: 2.2.2.1 6kV开关柜编号 单元系统的6kV配电装置KKS标识为X0BBA~X0BBS,相应编号如下: 每台机组6kV厂用工作段开关柜分别标识为: X0BBA01~X0BBANN;X0BBB01~X0BBBNN,NN为对应6kV柜柜号。 公用系统6kV开关柜KKS编码标识为00BCA~00BCS,具体编码如下: 两段6kV输煤母线分别标识为:00BCA01~00BCBNN,NN为对应6kV柜柜号。 两段6kV脱硫母线分别标识为:00BCC01~00BCDNN,NN为对应6kV柜柜号。 厂用高压变压器编号为:X0BBT01 高压起动、备用变压器编号为:00BCT02 2.2.2.2 安装单位编号 安装单位标识和本开关柜或设备标识字母标识部分相同。 2.2.2.3 低压开关柜编号 低压开关柜KKS标识按照过程相关标示方法的原则进行编制,例如380V PC工作段KKS标识为X0BFANN~X0BF*NN,*为字母对应段,NN为对应PCC柜号。例如:#7机380V 工作PC B段#3柜KKS编码为:70BFB03 对于低压开关柜的每个回路(抽屉)的KKS编码,按照安装地点的标示原则进行编制,例如380V PC工作段某回路的KKS标识为+X0BFANN.AX,“+”表示用于安装地点代码,NN为对应PC柜号,“.”表示分解符号(不得省略),“A”代表字母,表示回路抽屉所在行(由上至下),“X”为数字,表示回路抽屉所在列(由左至右)。例如:#7机380V 工作PC B段#3柜第2行第2个抽屉KKS编码为:+70BFB03.B2 工作低压变压器为X0BFTNN ,NN为对应变压器号。 主厂房工作段MCC的 KKS标识为X0BJANN~X0BJ*NN,*为字母对应段,NN为数字对应MCC柜号。对于MCC开关柜的每个回路(抽屉)的KKS编码原则与工作PC柜回路(抽屉)编码原则相同,按照安装地点的标识原则进行编制。 380V 公用PC段KKS标识为00BHANN~00BH*NN,*为字母对应段,NN为对应PC柜号。对于公用PC开关柜的每个回路(抽屉)的KKS编码原则与工作PC柜编码原则相同,按照安装地点的标示原则进行编制。 公用系统MCC的 KKS标识为:#7、#8机组主厂房内公用MCC的KKS标识为00BNMNN至00BN*NN,除灰系统及其他辅助车间为00BNANN~00BNLNN化水与输煤系统为00BLANN~00BL*NN。对于MCC开关柜的每个回路(抽屉)的KKS编码原则与工作PC柜回路(抽屉)编码原则相同,按照安装地点的标识原则进行编制。 公用低压变压器为00BHT NN ,NN为对应变压器号。 注:“*”指字母B~Z,此部分根据施工图阶段MCC各段配置而定,具体见厂用电部分。 2.2.2.4 安装单位编号 安装单位标识和本开关柜或设备标识字母标识部分相同。 2.2.3 电缆敷设中的KKS标识系统的应用规定 2.2.3.1 电缆编号由两部分组成:第一部分分类元素为安装单元编码,第二部分4位数字组成数码元素。 2.2.3.2 安装单元编码按照与提供电源(动力电缆)或送出信号(控制电缆)的设备系统编码相同编制。 2.2.3.3 数码元素模式为:NNNN 四个数字字符为数目字编码,具体规定如下: 第一个数字符表示电缆分类组名称: 0------6kV动力电缆 1------380/220V 动力电缆 2------控制电缆 第二位至第四位数字表示电缆编号,具体规定如下: 001~099 动力电缆 100~199 控制电缆 其中控制电缆根据连接设备的不同再详细分区域: 100~110 控制室至主厂房 111~120 控制室至6kV配电装置 120~129 控制室至变压器 130~149控制室内联络电缆 150~159汽机房、锅炉房、辅助车间内及其之间联络电缆 170~179发电机出线小间内电缆 180~199 220kV配电装置内电缆 2.2.4 照明及检修系统KKS标识规定 2.2.4.1照明、检修(插座)配电箱KKS编码应由两部分组成: 第一部分分类元素为安装单元编码,此编码以土建及建筑为准。 第二部分由两位字母及三位数字组成数码元素。 2.2.4.2 第二部分举例:AANNN AA是设备的代号,用英文字母表示。NNN为设备的顺序号,用阿拉伯数字表示。照明配电箱的设备代号为GP,检修(插座)箱设备代码为GQ。 附表:各主要系统或设备编码简表 序号 KKS系统代码 系 统 1 A 电网及配电系统 1.1 AD 220kV系统 1.2 AJ 20kV系统 1.3 AP 控制台 1.4 AQ 测量及计量设备 1.5 AR 保护设备 1.6 AS 分散控制盘或柜 1.7 AV 端子箱、柜 1.8 AW 仪表盘 1.9 AY 通信设备 2 B 输电和厂用电供给 2.1 BAA 发电机引出线 2.2 BAB 发电机中性点柜、测量柜、避雷器柜 2.3 BAT 发电机变压器(主变)及冷却系统 2.4 BAX 微正压装置 2.5 BB 6kV厂用电系统的6kV开关柜及高压厂用变压器 2.5.1 BBA-BBC 6kV工作开关柜 2.5.2 BBT 高压厂用变压器 2.5.3 BBY 控制及保护设备 2.6 BC 高压备用(公用)系统 2.6.1 BCT 高压起动/备用变压器 2.6.2 BCA-BCB 6kV输煤段开关柜 2.6.3 BCC-BCD 6kV脱硫段开关柜 2.6.4 BCY 控制及保护设备 2.7 BF 主厂房低压工作PC柜、变压器 2.7.1 BFA-BFK 主厂房低压PC柜 2.7.2 BFT 低压厂用工作变压器 2.8 BH 低压公用PCC柜、变压器 2.8.1 BHA-BHN 低压公用PCC柜(含辅助车间) 2.8.2 BHT 低压公用厂用变压器(含辅助车间) 2.9 BJ 电动机控制中心MCC(单元机组) 2.9.1 BJA-BJS 电动机控制中心MCC 2.9.2 BJY 控制及保护装置 2.10 BL 电动机控制中心MCC(全厂公用) 2.10.1 BLA-BLL 化水系统电动机控制中心MCC 2.10.2 BLM-BLZ 输煤系统电动机控制中心MCC 2.10.3 BNA-BNL 除灰系统电动机控制中心MCC 2.10.4 BNM-BNZ 其他辅助车间电动机控制中心MCC 2.10.5 BLY 控制及保护装置 2.11 BM 保安电源系统 2.11.1 BMA-BMS 低压事故配电盘(保安PC) 2.11.2 BMY 控制及保护设备 2.12 BT 蓄电池系统 2.12.1 BTA~BTK 蓄电池 2.12.1 BTL~BTV 充电器 2.13 BU 直流系统 2.13.1 BUA 直流配电盘 2.14 BR 不停电电源系统 2.14.1 BRA 配电盘 2.14.2 BRU 整流器、逆变器 2.15 MKC 励磁系统 2.16 GP、GQ 照明、检修(插座)配电箱 2.17 GS 断路器、隔离开关 设备名称 2.18 GT 电流、电压互感器 名称 2.19 GV 中性点设备、避雷器 名称 3 C 仪表和控制设备 3.1 CH 保护 3.1.1 CHA-CHD 发电机及变压器保护柜 3.2 CW 控制室 3.2.1 CWA-CWE 主控制台 3.2.2 CWF-CWP 主控制盘 3.3 CX 就地控制站 3.4 CBP 同期装置 3.5 CBQ 厂用电快切 3.6 CFQ(CEN) 故障录波器 3.7 CFE 变送器屏、电度表屏等计量柜 3.8 CY 通信系统 3.8.1 CYA 电话系统 3.8.2 CYF 时钟系统 3.8.3 CYB 调度电话系统 3.8.4 CYK 高频载波电话系统 3.8.5 CYL 播叫系统 3.8.6 CYP 工业电视系统 3.8.7 CYS 无线电话系统 第三章 电气专业KKS编码原则(主接线) 1.0 范围: 本标识适用于主接线中发电机、变压器、断路器、隔离开关、CT、PT、LA及发电机封闭母线、配电装置等设备的KKS编码。 2.0 原则 本工程电气主接线的KKS标识系统只标注功能标识,不标注元件。发变组部分按机组分别标识,220kV配电装置及进、出线部分以间隔分别标识。 例如: 00ADA01GS000含义为:220kV配电装置#1间隔#7主变进线断路器。 3.0 主要设备编码示例: 3.1 发电机系统编码示例: 73MKA01含义为:#7机组发电机 73BAB01含义为:#7机组发电机中性点装置 73BAB02GH001含义为:#7机组发电机出口PT柜 73MKA01GT001含义为:#7机组发电机中性点CT 73MKA01GT002含义为:#7机组发电机出线侧CT 73MKC01GT001含义为:#7机组发电机励磁变压器 73MKC01GH001含义为:#7机组发电机励磁柜 3.2 主变压器系统编码示例: 70BAT01含义为:#7机组主变压器 70BAT01GB001含义为:#7机组主变压器端子箱 70BAT01GH001含义为:#7机组主变压器风冷控制箱 70BAT01GT001含义为:#7机组主变压器套管CT 70BAT01GT002含义为:#7机组主变压器中性点CT 70BAT01GV001含义为:#7机组主变压器高压侧避雷器 3.3 220kV配电装置编码示例: 00ADA02含义为:220kV配电装置#2间隔凤凰I出线 00ADA02GS010含义为:220kV配电装置#2间隔凤凰I出线I母线隔离开关 00ADA02GS011含义为:220kV配电装置#2间隔凤凰I出线I母线隔离开关接地刀 00ADA02GS020含义为:220kV配电装置#2间隔凤凰I出线II母线隔离开关 00ADA02GS030含义为:220kV配电装置#2间隔凤凰I线线路侧隔离开关 00ADA02GS031含义为:220kV配电装置#2间隔凤凰I线线路侧隔离开关接地刀1 00ADA02GS032含义为:220kV配电装置#2间隔凤凰I线线路侧隔离开关接地刀2 00ADA02GS000含义为:220kV配电装置#2间隔凤凰I出线断路器 00ADA02GT001含义为:220kV配电装置#2间隔凤凰I线CT1 00ADA02GT002含义为:220kV配电装置#2间隔凤凰I线CT2 00ADA02GT003含义为:220kV配电装置#2间隔凤凰I线PT 00ADA02GV001含义为:220kV配电装置#2间隔凤凰I线避雷器 00ADA02GX001含义为:220kV配电装置#2间隔凤凰I线进/出线套管 00ADA02GH001含义为:220kV配电装置#2间隔凤凰I线汇控柜 00ADA02GY001含义为:220kV配电装置#2间隔凤凰I线带电状态显示(B相) 00ADA02GB001含义为:220kV配电装置#2间隔凤凰I线PT端子箱 00UAA01GQ001含义为:220kV配电装置#1检修箱 4.0 该部分详细的设备编码参见《电气专业KKS编码对照表》 第四章 电气专业KKS编码原则(厂用电) 1.0 范围: 本标识适用于电气厂用电系统及设备的KKS编码,具体包括以下部分:厂用电原理接线;中低压厂用配置接线;保安电源等各系统中的设备标识编码。 2.0 原则: 厂用原理接线中注明母线段、厂用变、柴油机等设备的KKS标识,中、低压开关不标注。厂用电系统图、配置接线图中的开关柜编号、母线段单元编号、电缆编号均采用KKS标识系统进行编制。厂用配电装置平、断面布置安装图中采用KKS标识系统进行编制。 6kV开关柜KKS编码标识只编到柜子。 例如: 6kV配置接线图中的KKS编码标识中: 70BBA含义为:6kV 配电装置#7机组工作A段。 70BBA05含义为:6kV 配电装置#7机组工作A段#5柜。 高压变频器的KKS编码如下: 70BPA10含义为:#7机组开式循环冷却水泵A变频控制柜。 70BPA20含义为:#7机组开式循环冷却水泵A变频单元柜。 70BPA30含义为:#7机组开式循环冷却水泵A变频变压器柜。 70BPA40含义为:#7机组开式循环冷却水泵A变频旁通柜I。 70BPA50含义为:#7机组开式循环冷却水泵A变频旁通柜II。 70BPB10含义为:#7机组开式循环冷却水泵B变频控制柜。 70BPB20含义为:#7机组开式循环冷却水泵B变频单元柜。 70BPB30含义为:#7机组开式循环冷却水泵B变频变压器柜。 70BPB40含义为:#7机组开式循环冷却水泵B变频旁通柜I。 70BPB50含义为:#7机组开式循环冷却水泵B变频旁通柜II。 70BPC10含义为:#7机组一次风机A变频控制柜。 70BPC20含义为:#7机组一次风机A变频单元柜。 70BPC30含义为:#7机组一次风机A变频变压器柜。 70BPC40含义为:#7机组一次风机A变频旁通柜I。 70BPC50含义为:#7机组一次风机A变频旁通柜II。 70BPD10含义为:#7机组一次风机B变频控制柜。 70BPD20含义为:#7机组一次风机B变频单元柜。 70BPD30含义为:#7机组一次风机B变频变压器柜。 70BPD40含义为:#7机组一次风机B变频旁通柜I。 70BPD50含义为:#7机组一次风机B变频旁通柜II。 70BPE10含义为:#7机组凝结水泵变频控制柜。 70BPE20含义为:#7机组凝结水泵变频单元柜。 70BPE30含义为:#7机组凝结水泵变频变压器柜。 70BPE40含义为:#7机组凝结水泵变频旁通柜I。 70BPE50含义为:#7机组凝结水泵变频旁通柜II。 380V低压开关柜KKS编码标识只编到柜子的抽屉。 例如: 单元机组380V配置接线图中的KKS编码标识中: 70BFT01含义为:#7机组低压工作变压器A。 70BFT02含义为:#7机组低压工作变压器B。 70BFT03含义为:#7机组低压照明变压器。 70BFT04含义为:#7、#8机组低压检修变压器。 70BFA含义为:380V #7机组工作PCA段。 70BFA03含义为:380V #7机组工作PCA段#3柜。 +70BFA03.B2含义为:380V #7机组工作PCA段#3柜B行第2列抽屉。 70BFB含义为:380V #7机组工作PCB段。 70BFC含义为:380V #7机组照明PC段。 70BFD含义为:380V #7机组检修PC段。 70BJA含义为:380V #7机组汽机MCC IA段. 70BJB含义为:380V #7机组汽机MCC IB段. 70BJC含义为:380V #7机组汽机MCC II段. 70BJD含义为:380V #7机组锅炉MCC IA段 70BJE含义为:.380V #7机组锅炉MCC IB段 70BJF含义为:.380V #7机组锅炉MCC II段 70BJG含义为:.380V #7机组锅炉辅机检修MCC段 70BJH含义为:.380V #7机组汽机辅机检修MCC段 70BJJ含义为:.380V #7机组布袋除尘MCC段 3.0 主要设备编码示例: 公用380V配置接线图中的KKS编码标识中: 00BHT01含义为:#7、#8机组低压公用变A。 00BHT02含义为:#7、#8机组低压公用变B。 00BHT03含义为:低压化水变压器A。 00BHT04含义为:低压化水变压器B。 00BHT05含义为:低压输煤变压器A。 00BHT06含义为:低压输煤变压器B。 00BHT07含义为:低压除灰变压器A。 00BHT08含义为:低压除灰变压器B。 00BHT09含义为:低压翻车机变压器A。 00BHT10含义为:低压翻车机变压器B。 00BHT11含义为:低压脱硫变压器A。 00BHT12含义为:低压脱硫变压器B。 00BHT13含义为:低压办公楼变压器A。 00BHT14含义为:低压办公楼变压器B。 00BHT15含义为:中水深度处理变压器A。 00BHT16含义为:中水深度处理变压器B。 00BHT17含义为:厂外补充水泵房变压器A。 00BHT18含义为:厂外补充水泵房变压器B。 00BHA含义为:380V #7、#8机组公用PCA段。 00BHB含义为:380V #7、#8机组公用PCB段。 00BHC含义为:380V 化水PCA段。 00BHD含义为:380V 化水PCB段。 00BHE含义为:380V输煤 PCA段。 00BHF含义为:380V输煤 PCB段。 00BHG含义为:380V 除灰PCA段。 00BHH含义为:380V 除灰PCB段。 00BHJ含义为:380V 翻车机PCA段。 00BHK含义为:380V 翻车机PCB段。 00BHL含义为:380V 脱硫PCA段。 00BHM含义为:380V 脱硫PCB段。 00BHN含义为:380V 办公楼PCA段。 00BHP含义为:380V 办公楼PCB段。 00BHQ含义为:380V 中水PCA段。 00BHR含义为:380V 中水PCB段。 00BHS含义为:380V 补充水泵房PCA段。 00BHT含义为:380V 补充水泵房PCB段。 00BLA含义为:380V #7-#8机组锅炉补给水MCC IA 段 00BLB含义为:380V #7-#8机组锅炉补给水MCC IB 段 00BLC含义为:380V #7-#8机组锅炉补给水MCC IIA 段 00BLD含义为:380V #7-#8机组锅炉补给水MCC IIB 段 00BLE含义为:380V #7-#8机组循环水泵房MCC A 段 00BLF含义为:380V #7-#8机组循环水泵房MCC B 段 00BLG含义为:380V #7-#8机组制氢站MCC 段 00BLH含义为:380V #7-#8机组加药取样MCC 段 00BLJ含义为:380V #7-#8机组凝结水精处理MCC A段 00BLK含义为:380V #7-#8机组凝结水精处理MCC B段 00BLL含义为:380V #7-#8机组公用水泵房MCC 段 00BLM 含义为:380V煤仓间MCC A段 00BLN 含义为:380V煤仓间MCC B段 00BLP 含义为:380V碎煤机室MCC A段 00BLQ 含义为:380V碎煤机室MCC B段 00BLR 含义为:380V输煤配电室MCC 00BLS 含义为:380V#1转运站MCC A段 00BLT 含义为:380V#1转运站MCC B段 00BLU 含义为:380V#2转运站MCC A段 00BLV 含义为:380V#2转运站MCC A段 00BLW 含义为:380V#4转运站MCC A段 00BLX 含义为:380V#4转运站MCC B段 00BLY 含义为:380V#6转运站MCC A段 00BLZ 含义为:380V#6转运站MCC B段 00BNA含义为:380V #7-#8机组空压机房MCC A段 00BNB含义为:380V #7-#8机组空压机房MCC B段 00BNC含义为:380V #7-#8机组灰库MCC A段 00BND含义为:380V #7-#8机组灰库MCC B段 00BNM含义为:380V #7-#8机组空调通风MCC A段。 00BNN含义为:380V #7-#8机组空调通风MCC B段。 00BNP含义为:380V #7-#8机组升压站MCC 段 00BNQ含义为:380V #7-#8机组供热首站MCCA段 00BNR含义为:380V #7-#8机组供热首站MCCB段 00BNX 含义为:380V翻车机MCC A段 00BNY 含义为:380V翻车机MCC B段 05BNM含义为:380V #7-#8机组烟气吸收塔MCCA 05BNN含义为:380V #7-#8机组烟气吸收塔MCCA 05BNP含义为:380V #7-#8机组石膏脱水MCCIA 05BNQ含义为:380V #7-#8机组石膏脱水MCCIB 05BNR含义为:380V #7-#8机组石膏脱水MCCII 05BNS含义为:380V #7-#8机组脱硫废水处理MCC 06BNM含义为:380V #7-#8机组脱硝氨区MCC段 76BNM含义为:380V #7-#8机组脱硝MCC A段 86BNM含义为:380V #7-#8机组脱硝MCC B段 4.0 该部分详细的设备编码参见《电气专业KKS编码对照表》 第五章 电气专业KKS编码原则(照明、电缆及其它部分) 1.0 范围: 本标识适用于电气照明、检修、电缆及其它系统和设备的KKS编码。具体包括以下部分:照明系统、检修、全厂电缆及其它各系统中的零星设备的KKS编码。 2.0 原则 正常照明接线图、事故照明接线图及检修箱、照明箱等采用KKS标识系统进行编制。 配置图及电缆清册中的电缆编号采用KKS标识系统进行编制。 3.0 编制方法及附表 3.1 照明及检修系统KKS标识规定 3.1.1 照明、检修(插座)配电箱KKS编码应由两部分组成: 第一部分分类元素为安装单元编码,此编码以土建及建筑为准,按各建筑取前七位。 第二部分由两位字母及三位数字组成数码元素。 3.1.2 第二部分举例:AANNN AA是设备的代号,用英文字母表示。NNN为设备的顺序号,用阿拉伯数字表示。照明配电箱的设备代号为GP,检修(插座)箱设备代码为GQ。 该部分具体的KKS编码见相关分册图纸。 3.2 电缆系统KKS标识规定 3.2.1 电缆编号由两部分组成: 第一部分分类元素为安装单位编码,由各系统的设备编码构成。 第二部分4位数字组成数码元素。 3.2.2 第一部分分类元素分以下两种: 厂用部分6kV分类元素为7位,即取各设备KKS编码的前7位;低压分类元素为7位,即取各设备KKS编码的前7位。 例如:“6kV 配电装置#7机组工作B段#5柜” KKS编码为 70BBA05 “6kV 配电装置#7机组工作B段#5柜”电缆编号第一部分分类元素:70BBA05 (2) 二次部分分类元素为12位,即取各设备KKS编码的“前12位+4位电缆编码” 例如:“#7主变压器风冷控制箱”KKS编码为 70BAT01GH001 “#7主变压器风冷控制箱”电缆编号第一部分分类元素:70BAT01GH001 3.2.3 数码元素模式为:NNNN 四个数字字符为数目字编码,具体规定如下: 第一个数字符表示电缆分类组名称: 0------动力电缆6kV 1------动力电缆380/220V 2------控制电缆 第二位至第四位数字表示电缆编号,具体规定如下: 100~199为控制电缆 001~099为动力电缆 3.2.4、控制电缆编码原则 电缆编码原则编至开关柜,因此可以编至功能级或设备级,同一柜体上相同类型的电缆由流水号区分。 对于最后4位电缆编号有如下规定: 第一位可采用2、7、9, 2用于>60V控制电缆,7和9用于<60V控制电缆。 后三位分组与一次电缆相同; 如果电缆编码不够用,可以将三位中的第一位改为2、3、4、5……,以供使用。 3.3 各系统(除照明及检修)配电箱KKS标识规定 3.3.1配电箱KKS编码应由两部分组成: 第一部分分类元素为系统设备编码,此编码以工艺设备为准,按系统设备编码取前七位。 第二部分由两位字母及三位数字组成数码元素。 3.3.2 第二部分举例:AANNN AA是设备的代号,用英文字母表示。NNN为设备的顺序号,用阿拉伯数字表示。控制配电箱的设备代号为GH,端子箱的设备代号为GA。 第六章 电气专业KKS编码原则(控制和保护系统) 1.0 范围 本编码原则适用于测点信息编码和控制保护设备的KKS编码。 2.0 信息码编码原则 信息码主要用于送往DCS、故障录波等信息采集设备的测点编号。 2.1 信息码应包括设备级 由于信息码的最后四位属于元件级,因此为了保持KKS编码的完整性,信息码必须包括全厂级、功能级、设备级和元件级。信息码可以分为以下两个部分: 第一部分为信息源所在设备,由各系统的设备KKS编码构成。 第二部分为按照信息类型编制的信息代码。 例如测点编码“发电机电流”,由于测点由发变组变送器屏输入DCS中,查信息源设备KKS编码可知发变组变送器屏设备KKS编码为70CFA10GH001,查电流类型信息代码为XQ11,两部分相加可得“发电机电流”信息KKS编码:“70CFA10GH001XQ11”。 2.2 信息码元件级编码 DCS主要测点如下: 电气专业DCS系统I/O测点清单编制说明 1 启动指令 DO 变压器或电源开关柜KKS码+XA01 2 停止指令 DO 变压器或电源开关柜KKS码+XA11 3 复归指令 DO 变压器或电源开关柜KKS码+XA21 4 已合闸状态 DI 变压器或电源开关柜KKS码+XG01 5 已跳闸状态 DI 变压器或电源开关柜KKS码+XG11 6 远方/就地控制 DI 变压器或电源开关柜KKS码+XG21 7 控制回路断线 DI 变压器或电源开关柜KKS码+XG31 8 保护动作 DI 变压器或电源开关柜KKS码+XG41 9 储能未满/F-C断相 DI 变压器或电源开关柜KKS码+XG51 10 变压器温度高报警 DI 变压器KKS码+XG61 11 其它信号 DI 开关柜或控制柜KKS码+XG02~N 12 其它控制指令 DO 开关柜或控制柜KKS码+XA02~N 13 三相电压 AI 变压器或电源开关柜KKS码+XQ01 14 三相电流 AI 变压器或电源开关柜KKS码+XQ11 15 频率 AI 变压器或电源开关柜KKS码+XQ21 16 功率因数 AI 变压器或电源开关柜KKS码+XQ31 17 有功功率 AI 变压器或电源开关柜KKS码+XQ41 18 无功功率 AI 变压器或电源开关柜KKS码+XQ51 19 有功电度量 AI 变压器或电源开关柜KKS码+XQ61 20 无功电度量 AI 变压器或电源开关柜KKS码+XQ71 21 转速指令 AO 电机KKS码+XC01 22 转速反馈 AI 电机KKS码+XC11 23 电机电流 AI 电机KKS码+XQ11 说明:同一开关柜上有相同信号时,测点编号最后一位可顺延来满足编号需要。 3. 控制测量保护设备KKS编码 序号 设备名称 数量 KKS编码 1 发变组保护 1.1 #7机组发变组保护A柜 1 70CHA10GH001 1.2 #7机组发变组保护B柜 1 70CHA20GH001 1.3 #7机组发变组保护C柜 1 70CHA00GH001 1.4 #7机组保护信息管理子站 1 70ASR01GH001 1.5 #04起/备变保护D柜 1 00CHA00GH001 1.6 #04起/备变保护E柜 1 00CHA00GH002 2 高压厂用电源快速切换装置 2.1 #7机组高压厂用电源快切屏 1 70CBQ00GH001 3 控制仪表屏 3.1 #7机组中央信号同期屏 1 70CBP00GH001 3.2 #7机组发变组电度表变送器屏 1 70CFA00GH001 3.3 #7机组厂用电电度表变送器屏 1 70CFB00GH001 3.4 #7机组保护试验电源柜 1 70CUM00GW001 3.5 #7机组发变组故障录波器屏 1 70CEN10GH001 3.6 #7机组发电机出口电能表屏 1 00CYJ00GH002 3.7 同步相量测量屏 1 00CYJ00GH001 3.8 自动电压控制屏 1 00CYG00GH001 3.9 远动RTU分屏 1 70CYB00GH001 4 不停电电源系统 4.1 220V #7机组UPS#1主机柜 1 70BRU10GH001 4.2 220V #7机组UPS#2主机柜 1 70BRU20GH001 4.3 220V #7机组UPS旁路柜 1 70BRU00GH001 4.4 220V #7机组UPS#1馈线柜 1 70BRA00GH001 5 励磁系统 5.1 #7机组励磁调节柜 70MKC00GH001 5.2 #7机组励磁灭磁柜 70MKC00GH002 5.3 #7机组励磁直流出线柜 70MKC00GH003 5.4 #7机组励磁交流进线柜 70MKC00GH004 5.5-5.9 #7机组励磁整流柜1~5 70MKC00GU001~5 6 直流系统 6.1 220V#7机组主厂房直流系统 6.1.1 220V#7机组主厂房直流系统第一段 6.1.1.1 220V#7机组主厂房直流#11充电屏 1 70BTL10GU001 6.1.1.2 220V#7机组主厂房直流#12充电屏 1 70BTL10GU002 6.1.1.3 220V#7机组主厂房直流#11联络屏 1 70BUA10GH001 6.1.1.4 220V#7机组主厂房直流#11馈线屏 1 70BUA10GH002 6.1.1.5 220V#7机组主厂房直流#12馈线屏 1 70BUA10GH003 6.1.1.6 220V#7机组主厂房直流#13馈线屏 1 70BUA10GH004 6.1.2 220V#7机组主厂房直流系统第二段 6.1.2.1 220V#7机组主厂房直流#21充电屏 1 70BTL20GU001 6.1.2.2 220V#7机组主厂房直流#22充电屏 1 70BTL20GU002 6.1.2.3 220V#7机组主厂房直流#21联络屏 1 70BUA20GH
