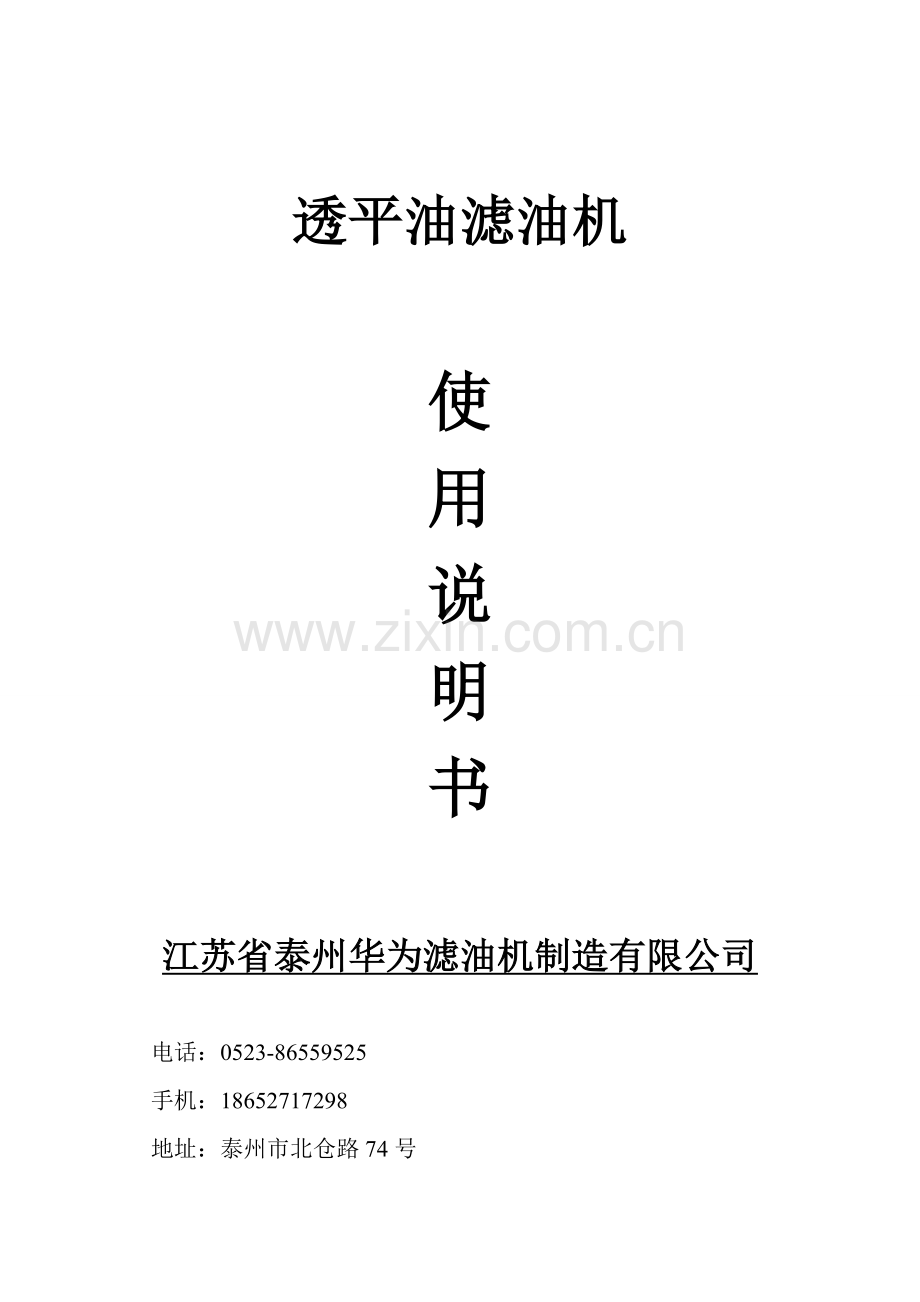

透平油滤油机

使
用
说
明
书

江苏省泰州华为滤油机制造有限公司

电话：[phone]
手机：[phone]
地址：泰州市北仓路74号

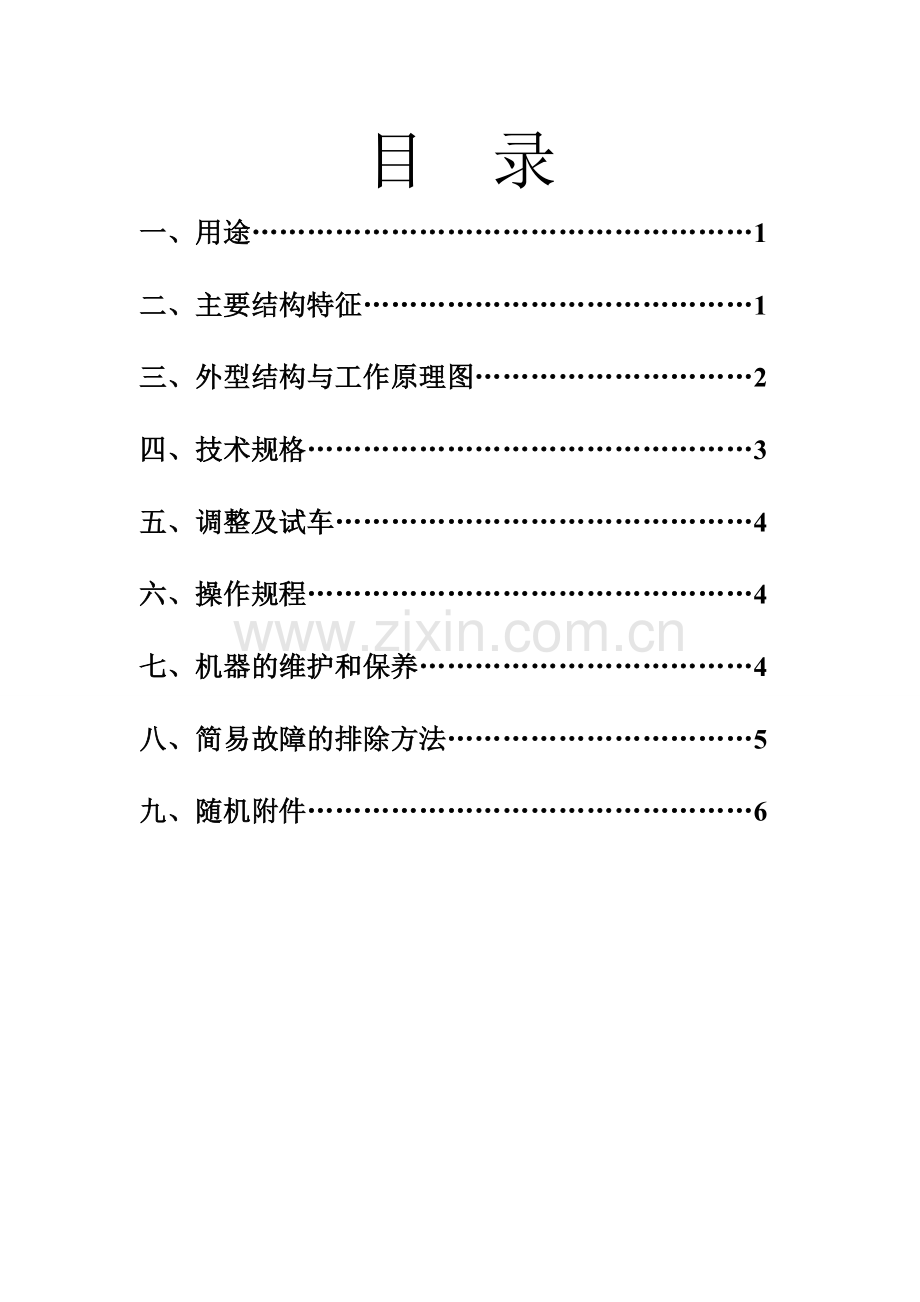

目 录
一、用途………………………………………………1

二、主要结构特征……………………………………1

三、外型结构与工作原理图…………………………2

四、技术规格…………………………………………3

五、调整及试车………………………………………4

六、操作规程…………………………………………4

七、机器的维护和保养………………………………4

八、简易故障的排除方法……………………………5

九、随机附件…………………………………………6

一、用途
透平油滤油机是专供电厂，变电所，供电所，油库及有关企业对变压器油，电容器油，锭子油以及绝缘油进行过滤，去除杂志和水分，提高油液的耐压性能。对油液有很好的净化作用。是非常理想的节油回收设备。
二、主要结构特征
此机是由齿轮轮泵，滤清器，安全阀，回油阀，滤床，后支架，底盘，拉杆，连轴器，以及电动机等部件组成。齿轮泵，连轴器以及电动机安装在底盘上，滤请器安装在齿轮泵的前侧。在滤清器上装有回油阀，滤床安装在齿轮泵的上方，其中滤板框顺序交替组成过滤室。滤纸夹在滤板和滤框的中间。进出油口胶管连接在进出管接头上，当油液从滤清器进油口处被吸入，通过滤清器排除掉较大的颗粒杂志后，在进入齿轮泵。齿轮泵在电机的带动下旋转产生挤压力，使油液进入滤床，渗透出滤纸将油液杂志滤净。然后将油液从出油管排除出。当油压超过规定值时。安全阀就立刻启动，使油液在油泵中自行循环，油压不再上升，以确保设备的安全，油样阀供取油样进行耐压及其他理化性能的实验。本机采用底盘滚轮结构。可以通过人力拉动拉杆移动。

名称
单位
型号
BKL
0.7/224
BKL
0.7/224B
BKL
1.8/280
BKL
1.8/280B
BKL
2.0/280
BKL
2.0/280B
BKL
2.3/280
BKL
2.3/280B
BKL-50
BKL-125
BKL-160
BKL-200
额定流量
L/min
50
125
160
200
过滤面积
平方米
0.7
1.8
2.0
2.3
过滤压力
Mpa
2.5
最大过滤压力
Mpa
5.88
滤油粘度
Cst
≤33
过滤精度
μm
≤20
滤框数量
块
8
13
15
17
滤板数量
块
9
14
16
18
滤纸规格
mm
234×234
300×300
300×300
300×300
板框规格
mm
224×224
295×295
295×295
295×295
电机功率
Kw
1.1
3.0
进口管径
寸
1
2
出口管径
寸
3/4
1.5
五、调整及试车
1、滤床上滤板，滤框，滤纸的放置位置是在贴近两端止推板压紧板各放置3张滤纸、然后放置滤板，再后滤板，滤板滤框交替顺序安放，板与框之间各放滤纸2张，滤板与滤框放置时应注意同侧的撑耳形状应为一致。否则将失去过滤能力，滤纸应使用清洁干燥的滤纸，若使用清洁或烘干的旧滤纸时，就将滤纸赃物的一面对着滤框放置。以免上面的未清洗干净的杂质被冲刷下来污染油液。滤板，滤框，滤纸安装完毕后，应复查位置是否正确，然后旋转紧手柄。最后盖上油盖。（注意：压紧手柄不允许加长操作）
2、检查各部分是否有松动现象，用手转动连轴器，看是否有卡阻现象。一切正常后，开启电机看油泵转动方向是否和箭头方向一致，不得反向。接电源是应整机接地。
3、机器运转1分钟后压力是0.07Mpa为正常。指针大于0.4Mpa，应停车检查。

六、操作规程
1、操作者应熟悉本机的性能以及操作方法。
2、机器启动后，应检查压力表的读数情况，一旦有异常现象，立即停车检查。
3、根据油的干净度，在循环过滤2—3倍后，打开油样阀，取样实验，直到合格为止。
4、工作一段时间后，压力会升高到0.4Mpa以上或比初始压力要低，系滤纸被击破或残留的杂质已经覆盖了整个滤纸，须更换。
5、安全阀在出厂时已经调试好，不得随便拆卸。如确有必要，须检验合格后方可继续使用。
6、工作时如发现油箱的渗油位置超过游标，可开启回油阀，将油放净。在关闭回油阀。
7、过滤结束，清洗机器，涂上防锈油，放置在干燥通风的地方。

七、机器的维护和保养
1、所有的密封表面，应涂上防锈油。（如滤板，滤框，前压板，压紧板）
2、滤网、梯行螺杆等要清洗干净，涂上防锈油。
3、所有的管道接头，应包扎好，防止异物进入管道系统。
4、在移动过程中，要防止撞击，翻倒，以免机器损伤，降低机器的工作性能。

八、简易故障的排除方法
故障原因
排除方法
油路系统连接处漏油
拧紧螺冒或更换密封圈
滤油量不足
1、清洗滤清器
2、检查滤板滤框同侧撑耳是否一致
3、滤纸的孔是否对准滤板的孔
安全阀漏气压力小
1、调整弹簧压力至安全阀开启压力
2、将安全阀清洗后用金刚砂研磨
滤油机不能启动
1、保险丝烧断应更换
2、插头接触不良，检查后予以更换

九、随机附件
1、产品出厂合格证
2、使用说明书
3、打孔器
4、耐压耐油管（2件）
5、油管箍喉（2件）

注：在使用前请把丝杆夹紧，并将板框安放整齐，防止假紧导致漏油。
