IllustratorCS2教程教学课件-整套教程电子讲义.ppt

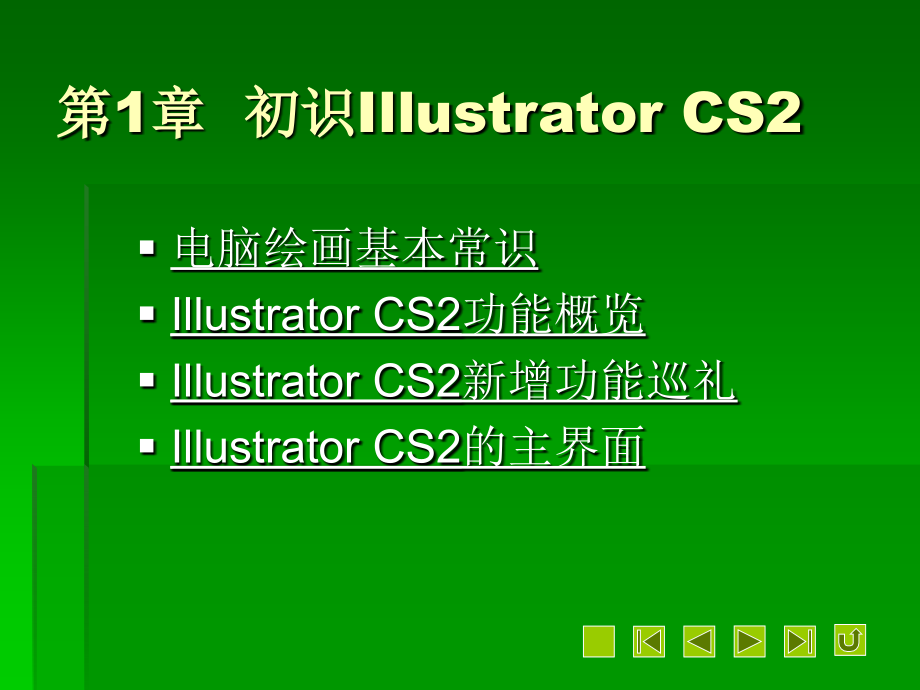

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Illustrator CS2,精品教程,退出,第1章 初识Illustrator CS2,电脑绘画基本常识,Illustrator CS2功能概览,Illustrator CS2新增功能巡礼,Illustrator CS2的主界面,1.1 电脑绘画基本常识,1.1.1 什么是矢量图与位图,矢量图：是用数学方法根据图形的几何特性来描述图形的，它的特点是图形与分辨率无关，可以自由缩放，而不会影响图像的清晰度。,放大后,位图：位图是由许多像素点构成的图形。其优点是色彩丰富，能够真实模拟现实生活中的色彩，缺点是放大后会失真。,放大后,1.1.2 什么是颜色模式,颜色模式是使用数字描述颜色的方式。在Illustrator CS2中常用的颜色模式有RGB、CMYK、HSB和灰度模式，其特点如下：,RGB模式,：利用红（Red）、绿（Green）、蓝（Blue）三种基本颜色来表示彩色。通过调整三种颜色的比例可表示不同的颜色，例如，草绿色的RGB值为24：147：53，白色的RGB值分别为255：255：255。当绘制的图形主要用于屏幕显示时，可采用此种颜色模式。,CMYK模式,：,即常说的四色印刷模式，CMYK分别代表青（Cyan）、品红（Magenta）、黄（Yellow）、黑（Black）四种颜色，它所占用的存储空间要比RGB大。CMYK颜色模式的取值范围是用百分数来表示的，百分比较低的油墨接近白色，百分比较高的油墨接近黑色。,HSB模式：利用色相、饱和度和亮度来表现色彩。H代表色相（Hue），指物体的固有色，通常是以颜色名称来表示的，如红、黄、蓝等，取值范围为0360；S代表饱和度（Saturation），指色彩的纯度，它的取值范围为0%（灰色）100%（纯色）；B代表亮度（Brightness），指色彩的明暗程度，它的取值范围为0%（黑色）100%（白色）。,灰度模式：具有从黑到白的256种灰度色域的单色图像，只存在颜色的灰度，没有色彩信息。其中，0级为黑色，255级为白色。,1.1.3 什么是,色域,色域是指某一颜色模式能够表现的色彩范围。,在Illustrator CS2中，当用户选取的颜色超过选定的色域时，系统将会给出一个警告性标记 。如下图所示。,单击该标记，系统将自动选取一种与该颜色最为相近的颜色,1.1.4 什么是图形文件格式,图形文件格式是用来存储图像信息的格式。同一幅图形可以用不同的格式保存，它所包含的信息也不相同。,AI文件格式是Illustrator的标准文件格式。,1.2,Illustrator CS2功能概览,强大的绘图功能,多变的路径外观,完善的图形编辑,丰富的滤镜和效果,有效地管理对象,文字与图表处理功能,输入与输出,1.3,Illustrator CS2新增功能巡礼,全新的控制调板,实时上色工具组,实时描摹功能,增强的描边功能,自定义工作区,增强的专色支持,增强的文本功能,支持PSD图层组,SVG支持,PDF支持,模板及其他,1.4,Illustrator CS2的主界面,标题栏,浮动选项板,菜单栏,工具箱,草稿区域,工作区域,新增的控制调板,状态栏,工具箱,选择工具组,绘图工具组,变形工具组,单击黑三角按钮可以,显示展开式工具栏,符号与图表工具组,变换填充工具组,修剪工具组,填充工具组,视图显示模式,浮动选项板,利用众多的浮动选项板，可以对齐对象、管理图层、设置颜色等。,要打开或关闭浮动某个选项板，可选择,“,窗口,”,菜单中的相应菜单项。,控制调板,控制调板是Illustrator CS2新增的调板，使用它可以使绝大多数控制操作在同一个地方轻松完成。,用户只需选择一个对象，在控制面板中就会显示出与其相关的操作选项。,控制面板停放在工作区域的顶部，类似于Photoshop中的选项栏。,1.5,改变图片的显示,改变图形图像的显示比例,可在状态栏左侧的下拉列表框中 输入或选择,。,使用工具箱中的放大镜工具 可以改变视图比例,。,选择“视图”菜单中的命令也可改变视图显示,。,单击或拖动工作窗口的水平和垂直方向的滚动条。,使用手形工具 ，在视图窗口中单击并拖动。,使用,“,导航器,”,选项板也可以移动画面。,移动画面,选择,“,视图,”,菜单中的适当选项，可改变视图模式。,“轮廓”显示模式,“预览”显示模式,改变视图模式,1.5 上机实践绘制花卉,下面通过制作下图所示的花卉，来使读者领略Illustrator CS2的强大功能。其制作方法请参见视频v1-1。,第2章 路径绘制与编辑,路径概述,路径绘制工具,路径基本编辑,上机实践绘制齿轮,2.1 路径概述,2.1.1 路径的组成,端点,锚点控制柄,锚点控制点,直线段,锚点,曲线段,2.1.2 闭合路径与开放路径,路径分为闭合路径与开放路径两种。,闭合路径,开放路径,2.1.3 路径的外观,在绘制完路径后，用户可以对其进行描边或填充等外观属性的设置。,2.2 路径绘制工具,2.2.1 线条工具,使用直线段工具 可以绘制各种角度的直线。,利用“直线段工具选项”对话框可以精确绘制直线。,使用弧线工具 ，,配合快捷键，可绘制出不同类型的弧线,。,利用,“,弧线段工具选项,”,对话框可以精确绘制弧线。,使用,螺旋线,工具 ，,配合快捷键，可绘制出不同类型的螺旋线,。,利用,“,螺旋线,”,对话框可以精确绘制弧线。,2.2.2 网格工具,网格工具包括矩形网格工具 和极坐标网格工具 ，使用它们可以快速绘制矩形或圆形网格图形。,2.2.3 几何图形绘制工具,矩形工具,圆角矩形工具,椭圆工具,多边形工具,星形工具,2.2.4 光晕工具,利用光晕工具 绘制出的带有光晕效果的图形对象，称为闪耀图形。利用该工具可以为图形图像添加光晕效果。,2.2.5 钢笔工具,钢笔工具 是一个重要的绘图工具。使用它可以绘制和编辑直线、曲线以及精确的路径图形。其使用方法请参见视频v2-1。,绘制直线 绘制曲线 绘制直线与曲线,混合线条,铅笔工具 的使用类似于现实生活中的徒手绘画，一般用来勾画草图。,2.2.6 铅笔工具,2.2.7 画笔工具,使用画笔工具 可以创建不同的笔刷路径图形。,分散画笔,画笔样本均存储在“画笔”选项板中。,书法画笔,图案画笔,艺术画笔,2.3 路径基本编辑,2.3.1 选取路径图形,使用选择工具 和编组选择工具 选取,使用直接选择工具 选取,使用魔棒工具 选取,使用套索工具 选取,使用“选择”“相同”或“对象”菜单下的命令选取,2.3.2 编辑路径上的锚点,使用增加锚点工具 ，在路径上需要增加锚点的位置单击，即可增加一个锚点。,使用删除锚点工具 ，单击路径上需要删除的锚点，即可删除该锚点。,如果要删除路径上多余的节点，且不改变路径图形的基本形状，可以选择“对象”“路径”“简化”菜单，打开“简化”对话框，通过调整参数设置，来控制锚点的数量。,增加和删除锚点,使用转换锚点工具 可以将锚点在角点和平滑点之间进行转换；调整锚点的控制柄，改变路径形状，,使用“对象”“路径”“平均“命令可以重新排列选中锚点的位置。,改变锚点的类型和平均锚点,2.3.3 使用改变形状工具改形路径,使用改变形状工具 ，可以通过在路径上增加锚点、移动锚点的位置以及拖动路径段，来改变路径图形的形状。,其使用方法请参见视频v2-2。,2.3.4 平滑和擦除路径,这两个工具都是用于修饰、处理路径，而不能创建路径，因此使用它们之前，应先选择要处理的路径图形。,使用平滑工具 可以改变路径的平滑度。,使用橡皮擦工具 可以擦除路径中需要改变的部分。,2.3.5 切割路径,选择剪刀工具 ，在路径上单击，即可使之成为开放路径；如果在开放路径上单击，即可将路径剪断为两个独立的开放路径。,选择美工刀工具 ，在要切割的闭合路径上按下并拖动鼠标画出切割线，可以将路径切割为独立的两部分。,2.3.6 连接端点,选中开放路径，选择“对象”“路径”“连接”菜单，系统会将路径的两个端点自动以直线连接起来。,如果要连接不同路径上的两个端点，可选择直接选择工具，按住【Shift】键分别选取不同路径上的两个端点，然后选择“对象”“路径”“连接”菜单。,2.4 上机实践绘制齿轮,本例利用所学的知识制作如下图所示的齿轮。其制作方法请参见视频v2-3。,第3章 改变路径的外观,路径的笔触与填充效果,使用渐变色,使用色板,使用画笔,使用样式,使用混合,路径的透明度设置与外观复制,实时上色和实时上色选择工具,上机实践制作插图,3.1 路径的笔触与填充效果,3.1.1 设置笔触与填充效果的基本步骤,使用工具箱中的填充工具组，可以为图形进行基本的笔触与填充效果设置。,填色按钮,描边按钮,颜色,无,渐变,3.1.2 使用描边选项板,使用,“,描边,”,选项板可以设置图形轮廓线的粗细、顶点与拐角类型、斜接限制以及虚线样式等属性。,3.1.3 使用颜色选项板,利用“颜色”选项板可以为选定的路径图形设置笔触或填充颜色,。,3.1.4 使用外观选项板,“,外观,”,选项板可以显示对路径执行的所有与外观相关的操作。,3.2 使用渐变色,3.2.1 使用渐变选项板制作渐变色,使用渐变色进行填充，可以使对象产生光滑的颜色过渡效果，并且渐变色和渐变方向可以随时改变。,Illustrator CS2创建渐变色的方法有多种，使用,“,渐变,”,选项板是其中一种。,3.2.2 使用渐变工具调整渐变色,使用渐变工具 ，可以直接改变渐变色的角度、起点和终点。,3.2.3 使用网格工具,利用网格工具 可以根据所选对象的外形，在其内部设置网格线，通过对每个网格填充不同颜色，从而使对象的颜色变化更加丰富。,利用渐变网格命令、扩充命令也可以设置网格。,下图是使用网格工具 制作的桃子。,3.3 使用色板,3.3.1 使用色板选项板设置色块,“,色板,”,选项板是颜色、渐变色、图案的存储库，使用该选项板还可以对色板进行相应的管理。,3.3.2 创建色板,用户可以将自己定义的颜色、渐变色或图案创建为色板，存储到,“,色板,”,选项板中，以备日后使用。,1.创建颜色色板,2.创建渐变色板,3.创建,图案,色板,3.3.3 使用色板库,选择,“,窗口,”,“,色板库,”,菜单，在显示的子菜单中包含了系统提供的所有色板库，用户可根据需要选择合适的选项，来打开相应的色板库。每个色板库中均含有大量的颜色可供用户使用。,3.4 使用画笔,3.4.1 使用画笔选项板,利用,“,画笔,”,选项板可以对笔刷进行相应的管理，如：创建、编辑、复制、删除画笔等操作。,选中路径，然后在“画笔”选项板中单击所需的笔刷，即可为选定的路径应用笔刷效果。,选择笔刷后，再选择画笔工具，单击并拖动鼠标可绘制出选定笔刷效果的路径图形。,3.4.2 编辑画笔,如果对,“,画笔,”,选项板中现有的笔刷不满意，可以对笔刷的外观、大小、角度、颜色等编辑。,在,“,画笔,”,选项板中，双击要编辑的笔刷，在弹出的对话框中可以调整选定笔刷的各项参数。,3.4.3 创建画笔,用户可以自定义各种类型的画笔，并将其存储在,“,画笔,”,选项板中使用。,3.4.4 使用画笔库,选择,“,窗口,”,“,画笔库,”,菜单下的相应命令，可以打开所更多的画笔库。,3.5 使用样式,3.5.1 使用样式选项板设置样式,利用Illustrator提供的样式，可以对图形应用设置好的外观属性。,选择,“,窗口,”,“,图形样式,”,菜单，可打开,“,图形样式,”,选项板。,3.5.2 创建新样式,选择要创建为样式的图形后，执行下列操作之一即可创建新样式。,直接拖拽到“图形样式”选项板中；,单击“图形样式”选项板底部的“新建图形样式”按钮；,从“图形样式”选项板控制菜单中选择“新建图形样式”命令。,3.5.3 加载样式库,Illustrator CS2还为用户提供了丰富的样式库。选择,“,窗口,”,“,图形样式库,”,菜单，在打开的子菜单中，包括了系统提供的所有样式库。,3.6 使用混合,3.6.1 创建路径混合,使用混合可以在两个或多个图形之间产生一串连续的、不断变化的过渡图形对象。,3.6.2 编辑混合,选择混合对象后，双击混合工具，可打开,“,混合选项,”,对话框，在此可设置混合的各项参数。,选择,“,对象,”,“,混合,”,菜单下的相关命令，也可以编辑混合效果。,3.7 路径的透明度设置与外观复制,3.7.1 使用透明度选项板,利用透明度选项板可以,将对象设置为完全透明、半透明或不透明的3种状态，并且还可以改变颜色混合模式,。,3.7.2 吸管工具的使用,吸管工具 可以复制图形的颜色、渐变、图案填充和笔触等外观属性。,选择吸管工具 ，在要被复制外观属性的图形上单击，然后按住【Alt】键，鼠标会变成 状，单击另一个图形，即可将获取的外观属性应用到该图形上。,3.8 实时上色和实时上色选择工具,Illustrator CS2不再提供油漆桶工具，而是新增了专门用于填色的实时上色 和实时上色选择工具 ，利用它们可以将路径分割成若干区域，其中任何一个区域和边缘都可以着色。,3.9 上机实践制作插图,这是一幅利用前面所学的工具制作的插图，其制作方法请参见视频V3-1。,第4章 图形编辑,对象的变换操作,对象的变形,使用路径查找器,使用封套扭曲,管理对象,使用辅助工具,上机实践绘制折扇,4.1 对象的变换操作,使用选择工具 、直接选择工具 或编组选择工具 可以移动对象。,使用工具箱中的旋转工具 、镜像工具 、比例缩放工具 、倾斜工具 和自由变换工具 可以变换对象。,使用“对象”“变换”菜单下的“分别变换”命令可以移动、旋转、复制、反射对象。,使用“变换”选项板也可以变换对象。,4.2 对象的变形,使用工具箱中的7种变形工具，可以对图形上的部分路径进行各种变形操作,。,4.2.1 使用变形工具,7个变形工具能够直接应用的对象是：应用了混合、笔刷、样式、封套变形的路径、文本、图形和位图图像；,经过转换可以应用的对象是：文字和符号；,不能应用的对象是：应用了Wrap效果的对象和图表。,4.2.2 使用扭曲滤镜组,使用,“,滤镜,”,“,扭曲,”,菜单下的6种扭曲滤镜，可以对对象执行各种扭曲变形。,4.2.3 使用变形效果变形路径,选择,“,效果,”,“,变形,”,菜单，在显示的子菜单中包括了15种变形效果。,每个效果实际上是一种预制的封装，用来对对象进行封装处理。,4.3 使用路径查找器,“,路径查找器,”,选项板可以将许多简单路径经过特定的运算之后形成各种复杂路径，还可以方便地创建和扩充复合路径图形。,该选项板中的按钮命令分为,“,形状模式,”,和,“,路径查找器,”,两组。其使用方法请参见视频V4-1。,利用,“,路径查找器,”,选项板菜单中的命令，还可以执行一些相关的操作。,4.4 使用封套扭曲,使用封套扭曲可以将选择对象进行扭曲或重塑，从而得到特殊效果。它可以作用于单一路径、复合路径、文本对象、网格、混合对象以及位图等。用户既可以使用系统预置的形状进行封套扭曲，也可以自定义封装形状。,4.4.1 使用封套扭曲对象,选中要添加封套的对象，执行下列操作之一即可扭曲对象。,选择,“,对象,”,“,封套扭曲,”,“,用变形建立,”,菜单，利用,“,变形选项,”,对话框添加系统预置的封套。,选择,“,对象,”,“,封套扭曲,”,“,用网格建立,”,菜单，在,“,封套网格,”,对话框中设置,“,行,”,与,“,列,”,数目，单击,“,确定,”,按钮后，使用选择工具 改变网格封套的形状。,用户还可以自定义封套的形状，制作出一些特殊效果。,4.4.2 编辑封套对象,选择,“,对象,”,“,封套扭曲,”,菜单下的相关命令，可以编辑封套。,4.5 管理对象,4.5.1 群组对象,选中要组合的多个对象，选择,“,对象,”,“,群组,”,菜单，或按【Ctrl+G】组合键，即可将对象组合。,如果使用选择工具进行选择，选中的是整个组合后的图形对象；如要选择单独的一个图形进行修改，则选择编组选择工具。,选中组合对象后，选择,“,对象,”,“,取消编组,”,菜单，或按【Ctrl+Shift+G】组合键即可取消群组。,4.5.2 锁定与隐藏对象,选中要锁定的对象，选择,“,对象,”,“,锁定,”,“,所选对象,”,菜单，此时对象处于锁定状态，边界框会被隐藏。,如要解锁对象，可选择,“,对象,”,“,全部解锁,”,菜单。,选中要隐藏的对象，选择,“,对象,”,“,隐藏,”,“,所选对象,”,菜单，对象将不再显示在视图中。,选择,“,对象,”,“,显示全部,”,菜单，可显示所有隐藏对象。,4.5.3 调整对象顺序,在绘制图形的过程中，新创建的对象总是位于原对象的上面，如果用户需要调整对象的前后顺序，可选择对象后，打开,“,对象,”,“,排列,”,菜单，选择合适的命令来进行调整。,4.5.4 对齐与分布对象,使用,“,对齐,”,选项板，可以快速地将多个对象进行对齐和分布，使它们按一定的方式组合排列在一起。,水平和垂直,居中对齐,垂直顶对齐,垂直底对齐,水平左对齐,水平右对齐,1.对齐对象,原图,垂直、水平居中分布,水平左分布,垂直顶分布,垂直底分布,2.分布对象,水平右分布,4.6 使用辅助工具,4.6.1 使用标尺,使用标尺可以对图形的位置做精确的定义和测量。,显示和隐藏标尺,改变标尺原点位置,改变标尺尺寸单位,4.6.2 使用网格,绘制图形时，借助网格线可以将对象准确定位。系统默认情况下，网格线位于画稿的最下面，并且在输出时不被打印出来。,显示和隐藏网格,调整网格大小、颜色等参数,设置透明网格,4.6.3 使用参考线,参考线对于排列与对齐对象有很大帮助，它位于画稿最上面，在输出时，参考线不会被打印出来。,参考线的两种创建方法：通过标尺创建参考线，利用路径图形创建的参考线。,锁定参考线,显示、隐藏、删除参考线,4.6.4 使用智能参考线,智能参考线是一种临时性的参考线。选择,“,视图,”,“,智能参考线,”,菜单，然后用鼠标移动图形，此时会显示出光标当前所处位置的信息，例如当前选择对象的类型、角度等。这些信息会随者鼠标的移动发生相应的改变。,4.7 上机实践绘制折扇,本例主要使用实时上色、旋转复制、封套变形、填充渐变和混合等知识点制作如右图所示的折扇。制作方法请参见视频V4-2。,第5章 滤镜与效果,滤镜效果简述,矢量图滤镜效果,位图滤镜效果,上机实践制作花瓶,5.1 滤镜效果简述,Illustrator CS2中的滤镜可以分为两类：矢量图滤镜和位图滤镜。这些滤镜分布在“滤镜”和“效果”菜单中。,在执行,“,滤镜,”,和,“,效果,”,菜单中相同的命令时，图形或图像所产生的效果是一样的，如扭曲、模糊等。但,“,滤镜,”,菜单中的命令将改变所选对象的基本属性，如颜色、形状等；而,“,效果,”,菜单中的命令只改变对象的外观，并不会改变对象的基本结构。,5.2 矢量图滤镜效果,使用“滤镜”或“效果”菜单中的所提供的矢量图滤镜，可以为图形添加特殊的滤镜效果。这里主要介绍“风格化”、“颜色”和“扭曲”这3个滤镜组。,5.2.1 使用风格化滤镜,选择“滤镜”风格化“菜单,选择“效果”风格化“菜单,5.2.2 使用颜色滤镜,使用,“,颜色,”,滤镜组可以为所选对象做整体的颜色调整。该组滤镜不能应用于,渐变填充和图案填充对象。,5.2.3 使用创建滤镜,“创建”滤镜组中包括“对象马赛克”和“裁剪标记”两种滤镜，前者只能应用于位图，后者则可以应用于矢量图或位图。,5.3 位图滤镜效果,当文档为CMYK模式时，只能使用,“,滤镜,”,和,“,效果,”,菜单中下半部分的,“,模糊,”,、,“,锐化,”,和,“,像素化,”,滤镜组中的命令来处理位图图像。,而在RGB模式下，这两个菜单中下半部分滤镜组中的命令都可以处理位图图像。所以在使用这些滤镜和效果之前，如果当前文档为CMYK模式，可选择,“,文件,”,“,文件颜色模式,”,“,RGB颜色,”,菜单，将文档转换为RGB模式。,5.3.1 使用风格化滤镜,“风格化”滤镜组中只含有“照亮边缘”一个滤镜，使用该滤镜可以将图像中的颜色块变成黑色，并用较亮的颜色显示色块边缘，从而使图像轮廓产生发光的效果。,5.3.2 使用画笔描边滤镜,使用,“,画笔描边,”,滤镜组中的滤镜处理图像时，可以通过不同的画笔和油墨效果来描绘图像。该滤镜组共包含了8个滤镜。,5.3.3 使用模糊滤镜和锐化滤镜,“模糊”滤镜组包括“高斯模糊”、“径向模糊”和“特殊模糊”三个滤镜，其中，“特殊模糊”是Illustrator CS2新增的滤镜。,锐化滤镜组只含有“UMS锐化”滤镜。它通过加强相邻像素间的对比度，使模糊的图像产生清晰的边缘效果。,5.3.4 使用扭曲滤镜,使用“扭曲”滤镜组中的滤镜，可以通过对像素进行移动或插值等操作来实现对图像的扭曲、模拟玻璃、水纹等自然效果。,5.3.5 使用素描滤镜,“,素描,”,滤镜组共提供了14种滤镜，使用它们可以模拟素描、速写等绘画方法对图像进行处理。,5.3.6 使用纹理滤镜,使用,“,纹理,”,滤镜组可以为图像添加各种纹理效果。,5.3.7 使用像素化滤镜,使用“像素化”滤镜组可以将图像中颜色相似的像素合并起来，以产生鲜明的轮廓或特殊效果。,5.3.8 使用艺术效果滤镜,使用“艺术效果”滤镜组可以模拟不同画派的表现技法所创作出的艺术效果，该滤镜组中包含了15种滤镜。,5.3.9 使用3D滤镜,3D滤镜可以瞬间将平面图形创建成3D图形，并可以对图形的类型、光线和方向等参数调整，还可以把需要的图片粘附于三维图形的表面。,该组滤镜包括3个滤镜：,凸出和斜角,绕转,旋转,“,凸出和斜角,”,可以将平面图形创建出具有一定厚度的3D效果。,不同样式形成的不同导角,“,绕转,”,特效主要用于使平面图形绕Y轴旋转所形成的3D效果。,绕转360度,绕转180度,绕转90度,原图,“,旋转,”,特效可以使平面图形在3D空间里旋转，并且能够模拟透视效果。,5.4 上机实践制作花瓶,本例利用,“,3D,”,滤镜、,“,图章,”,滤镜，结合,“,封套扭曲,”,知识点，制作一个右图所示的花瓶。制作方法请参见视频V5-1。,第5章 滤镜与效果,滤镜效果简述,矢量图滤镜效果,位图滤镜效果,上机实践制作花瓶,5.1 滤镜效果简述,Illustrator CS2中的滤镜可以分为两类：矢量图滤镜和位图滤镜。这些滤镜分布在“滤镜”和“效果”菜单中。,在执行,“,滤镜,”,和,“,效果,”,菜单中相同的命令时，图形或图像所产生的效果是一样的，如扭曲、模糊等。但,“,滤镜,”,菜单中的命令将改变所选对象的基本属性，如颜色、形状等；而,“,效果,”,菜单中的命令只改变对象的外观，并不会改变对象的基本结构。,5.2 矢量图滤镜效果,使用“滤镜”或“效果”菜单中的所提供的矢量图滤镜，可以为图形添加特殊的滤镜效果。这里主要介绍“风格化”、“颜色”和“扭曲”这3个滤镜组。,5.2.1 使用风格化滤镜,选择“滤镜”风格化“菜单,选择“效果”风格化“菜单,5.2.2 使用颜色滤镜,使用,“,颜色,”,滤镜组可以为所选对象做整体的颜色调整。该组滤镜不能应用于,渐变填充和图案填充对象。,5.2.3 使用创建滤镜,“创建”滤镜组中包括“对象马赛克”和“裁剪标记”两种滤镜，前者只能应用于位图，后者则可以应用于矢量图或位图。,5.3 位图滤镜效果,当文档为CMYK模式时，只能使用,“,滤镜,”,和,“,效果,”,菜单中下半部分的,“,模糊,”,、,“,锐化,”,和,“,像素化,”,滤镜组中的命令来处理位图图像。,而在RGB模式下，这两个菜单中下半部分滤镜组中的命令都可以处理位图图像。所以在使用这些滤镜和效果之前，如果当前文档为CMYK模式，可选择,“,文件,”,“,文件颜色模式,”,“,RGB颜色,”,菜单，将文档转换为RGB模式。,5.3.1 使用风格化滤镜,“风格化”滤镜组中只含有“照亮边缘”一个滤镜，使用该滤镜可以将图像中的颜色块变成黑色，并用较亮的颜色显示色块边缘，从而使图像轮廓产生发光的效果。,5.3.2 使用画笔描边滤镜,使用,“,画笔描边,”,滤镜组中的滤镜处理图像时，可以通过不同的画笔和油墨效果来描绘图像。该滤镜组共包含了8个滤镜。,5.3.3 使用模糊滤镜和锐化滤镜,“模糊”滤镜组包括“高斯模糊”、“径向模糊”和“特殊模糊”三个滤镜，其中，“特殊模糊”是Illustrator CS2新增的滤镜。,锐化滤镜组只含有“UMS锐化”滤镜。它通过加强相邻像素间的对比度，使模糊的图像产生清晰的边缘效果。,5.3.4 使用扭曲滤镜,使用“扭曲”滤镜组中的滤镜，可以通过对像素进行移动或插值等操作来实现对图像的扭曲、模拟玻璃、水纹等自然效果。,5.3.5 使用素描滤镜,“,素描,”,滤镜组共提供了14种滤镜，使用它们可以模拟素描、速写等绘画方法对图像进行处理。,5.3.6 使用纹理滤镜,使用,“,纹理,”,滤镜组可以为图像添加各种纹理效果。,5.3.7 使用像素化滤镜,使用“像素化”滤镜组可以将图像中颜色相似的像素合并起来，以产生鲜明的轮廓或特殊效果。,5.3.8 使用艺术效果滤镜,使用“艺术效果”滤镜组可以模拟不同画派的表现技法所创作出的艺术效果，该滤镜组中包含了15种滤镜。,5.3.9 使用3D滤镜,3D滤镜可以瞬间将平面图形创建成3D图形，并可以对图形的类型、光线和方向等参数调整，还可以把需要的图片粘附于三维图形的表面。,该组滤镜包括3个滤镜：,凸出和斜角,绕转,旋转,“,凸出和斜角,”,可以将平面图形创建出具有一定厚度的3D效果。,不同样式形成的不同导角,“,绕转,”,特效主要用于使平面图形绕Y轴旋转所形成的3D效果。,绕转360度,绕转180度,绕转90度,原图,“,旋转,”,特效可以使平面图形在3D空间里旋转，并且能够模拟透视效果。,5.4 上机实践制作花瓶,本例利用,“,3D,”,滤镜、,“,图章,”,滤镜，结合,“,封套扭曲,”,知识点，制作一个右图所示的花瓶。制作方法请参见视频V5-1。,第6章 使用图层与蒙版,使用图层,使用蒙版,上机实践制作宣传单,6.1 使用图层,在Illustrator CS2中，用户所进行的任何操作均是在图层上完成的。,使用“图层”选项板可以实现对图层所做的各项操作。,6.1.1 认识图层选项板,图层显示标志,图层锁定标志,图层缩览图,建立/释放,剪切蒙版,创建新子图层,创建新图层,删除所,选图层,父图层,子图层,6.1.2 图层的相关基本操作,在,“,图层,”,选项板中，可执行新建与删除图层、显示/隐藏图层、锁定/解锁图层、复制与合并图层等操作。,1.创建、删除、显示和锁定图层,2.复制与合并图层,6.1.3 使用图层选项板管理对象,使用,“,图层,”,选项板既可以准确地选中视图中的单个对象，也可以快速地选中图层中的多个对象。,使用,“,对象,”,“,排列,”,菜单中的命令，可以调整对象的前后顺序，但只限于在同一图层中；使用,“,图层,”,选项板，则可以改变不同图层中对象的前后顺序。,6.2 使用蒙版,在Illustrator CS2中，使用蒙版可以遮挡住其下层图像的部分或全部。,无论是单一路径、复合路径、群组对象或者文本对象都可以为其创建蒙版。,6.2.1 创建蒙版,使用选择工具同时选中两个图形，按【Ctrl+7】组合键创建蒙版，此时蒙版遮罩区域以外的图形都被隐藏起来，蒙版遮罩区域内的图形显示出来。,蒙版对象,蒙版遮罩区域,1,2,3,6.2.2 使用图层选项板创建和编辑蒙版,创建蒙版后，用直接选择工具选中蒙版底图并移动其位置，即可使蒙版位置发生改变；用户也可以改变蒙版遮罩区域的形状。,使用,“,图层,”,选项板同样可以创建蒙版图形，并且可以在不同图层上创建不同的蒙版，或在现有的蒙版图形中加入图形对象。,6.2.3 将文本创建为蒙版,绘制图形，并使用文字工具在图形上输入所需的文字，同时选取文本与图形，选择,“,对象,”,“,剪切蒙版,”,“,建立,”,菜单，即可为文字创建蒙版。,6.2.4 释放蒙版,选中要释放蒙版的对象后，选择,“,对象,”,“,剪切蒙版,”,“,释放,”,菜单，即可释放蒙版。,在,“,图层,”,选项板单击,“,建立/释放剪切蒙版,”,按钮，同样可以释放蒙版。,释放蒙版后，将得到一个原始的底部图像和一个没有外观属性的图形对象。,6.3 上机实践制作宣传单,本例使用矩形工具、模糊滤镜、投影滤镜、调整对象不透明度并结合图层蒙版工具绘制左图所示的美食城宣传单。,制作方法请参见视频v6-1。,第6章 使用图层与蒙版,使用图层,使用蒙版,上机实践制作宣传单,6.1 使用图层,在Illustrator CS2中，用户所进行的任何操作均是在图层上完成的。,使用“图层”选项板可以实现对图层所做的各项操作。,6.1.1 认识图层选项板,图层显示标志,图层锁定标志,图层缩览图,建立/释放,剪切蒙版,创建新子图层,创建新图层,删除所,选图层,父图层,子图层,6.1.2 图层的相关基本操作,在,“,图层,”,选项板中，可执行新建与删除图层、显示/隐藏图层、锁定/解锁图层、复制与合并图层等操作。,1.创建、删除、显示和锁定图层,2.复制与合并图层,6.1.3 使用图层选项板管理对象,使用,“,图层,”,选项板既可以准确地选中视图中的单个对象，也可以快速地选中图层中的多个对象。,使用,“,对象,”,“,排列,”,菜单中的命令，可以调整对象的前后顺序，但只限于在同一图层中；使用,“,图层,”,选项板，则可以改变不同图层中对象的前后顺序。,6.2 使用蒙版,在Illustrator CS2中，使用蒙版可以遮挡住其下层图像的部分或全部。,无论是单一路径、复合路径、群组对象或者文本对象都可以为其创建蒙版。,6.2.1 创建蒙版,使用选择工具同时选中两个图形，按【Ctrl+7】组合键创建蒙版，此时蒙版遮罩区域以外的图形都被隐藏起来，蒙版遮罩区域内的图形显示出来。,蒙版对象,蒙版遮罩区域,1,2,3,6.2.2 使用图层选项板创建和编辑蒙版,创建蒙版后，用直接选择工具选中蒙版底图并移动其位置，即可使蒙版位置发生改变；用户也可以改变蒙版遮罩区域的形状。,使用,“,图层,”,选项板同样可以创建蒙版图形，并且可以在不同图层上创建不同的蒙版，或在现有的蒙版图形中加入图形对象。,6.2.3 将文本创建为蒙版,绘制图形，并使用文字工具在图形上输入所需的文字，同时选取文本与图形，选择,“,对象,”,“,剪切蒙版,”,“,建立,”,菜单，即可为文字创建蒙版。,6.2.4 释放蒙版,选中要释放蒙版的对象后，选择,“,对象,”,“,剪切蒙版,”,“,释放,”,菜单，即可释放蒙版。,在,“,图层,”,选项板单击,“,建立/释放剪切蒙版,”,按钮，同样可以释放蒙版。,释放蒙版后，将得到一个原始的底部图像和一个没有外观属性的图形对象。,6.3 上机实践制作宣传单,本例使用矩形工具、模糊滤镜、投影滤镜、调整对象不透明度并结合图层蒙版工具绘制左图所示的美食城宣传单。,制作方法请参见视频v6-1。,第7章 文字处理,设置文字属性,制作路径文字,文本绕图的应用,字符样式和段落样式的应用,制表符的应用,上机实践设计杂志封面,7.1 设置文字属性,Illustrator CS2提供了6种文字工具，使用它们可以输入各种类型的文字。,7.1.1 输入文字,文字工具,直排文字工具,区域文字工具,直排区域文字工具,路径文字工具,直排路径文字工具,选择文字工具 或直排文字工具 后，在控制调板设置文字属性，在页面上单击即可输入文字，按【Esc】键可结束文本输入。,如果在页面上拖出一个矩形框，在矩形框内可以输入大量文字，这种在矩形框内输入的文本叫段落文本，段落文本会根据矩形框的大小实现自动换行。,7.1.2 设置字符格式,选择,“,窗口,”,“,文字,”,“,字符,”,菜单，在打开的,“,字符,”,选项板中，可以设置文字的字体、字号、字形、间距、水平和垂直缩放、基线偏移以及字符方向等属性。,7.1.3 设置段落格式,在Illustrator CS2中处理多段落文本时，可以使用“段落”选项板对文本的对齐方式、段落缩进、段落间距及连字符等选项进行设置。,7.1.4 文本分栏,当处理大型段落文本时，可以选择“文字”“文本框选项”菜单，利用“区域文字选项”对话框将文本分栏处理。,分栏操作只适用于整个文本块对象；点文本和开放路径上的文本是不能进行分栏处理的。,7.2 制作路径文字,使用区域文字工具和直排区域文字工具，可以在指定的区域内创建文本，它们的使用方法一样，只是后者创建的文本是以竖式的方式排列。,7.2.1 使用区域文字工具创建区域文字,使用路径文字工具和直排路径文字工具可以在开放路径或闭合路径上输入文字，使文字沿路径的形态排列。,7.2.2 使用路径文字工具创建沿路径排列的文字,使用选择工具或直接选择工具，单击并拖动路径上文字的插入点标志,“,I,”,，可以沿路径移动文字。,利用“创建轮廓”命令可以将文字转换为可任意编辑的路径图形对象。,7.2.3,将文字创建为路径,7.3 文本绕图的应用,选择一段文本和一张图像，选择,“,对象,”,“,文本绕排,”,“,建立,”,菜单，此时文本会绕着图像排列。,如果选择,“,对象,”,“,文本绕排,”,菜单下的其他命令，可以设置文本绕排的参数或者释放文本绕图。,7.4 字符样式和段落样式的应用,“字符样式”选项板用来保存设定好的文本样式特征，如果其他文本要使用相同的样式特征，只需单击“字符样式”选项板中设定好的字符样式名称即可。,7.4.1 字符样式,段落样式用于控制段落文本的对齐、段落的缩排、连字符处理等外观属性。,段落样式与字符样式的效果不会产生冲突，若段落中设置了段落样式，段落中的字符仍可以保留自己的字符样式。,7.4.2 段落样式,7.5 制表符的应用,利用制表符可以方便地对文本进行缩进及对齐操作，操作时只需简单地移动缩进滑块就可以了。,吸附文本框,文本标尺,小数点制表符,右制表符,居中制表符,左制表符,左缩进滑块,首行缩进滑块,7.6 上机实践设计杂志封面,本例在制作杂志封面的过程中，主要使用了创建文字轮廓、路径相减、对象混合、沿路径输入文本和设置不透明度等知识点。制作方法请参见视频V7-1。,第8章 使用符号、图表与动作,使用符号,使用图表,使用动作,上机实践制作贺卡,8.1 使用符号,通过,“,符号,”,选项板可以管理所有符号样本，如复制、添加或删除符号等。,用鼠标在,“,符号,”,选项板中选中合适的符号样本，然后将其拖动到绘图中，即可创建一个符号实例。,8.1.1 熟悉符号选项板,8.1.2 创建新符号,用户可以将Illustrator CS2绘制的任何路径图形对象、文本对象、混合图形、具有特殊效果的图形、以及符号图形等创建为新的符号。,新符号,8.1.3 复制与删除符号,选中要复制的符号对象，打开,“,符号,”,选项板的菜单，选择,“,复制符号,”,命令，或单击选项板上的,“,新建符号,”,按钮，即可复制符号。,在选项板中选中要删除的符号，然后单击选项板下方的,“,删除符号,”,按钮，或选择选项板菜单中的,“,删除符号,”,命令，均可删除选中的符号。,8.1.4 置入与替换符号,在“符号”选项板中选择一个要置入的符号，单击选项板下方的“置入符号实例”按钮，即可将所选符号置入到绘图页面中。,在视图中选择要替换的符号图形，再在“符号”选项板中选择需要的符号样本，然后单击选项板下方的“替换符号”按钮，视图中的符号图形即被所选符号替换掉。,8.1.5 修改并重新定义符号,单击“符号”选项板下方的“断开链接到符号”按钮，可解除所选符号图形与其符号样本间的链接。此时可以更改断开链接后的符号属性。,选择修改好的图形，在“符号”选项板的菜单中选择“重新定义符号”命令，则原符号样本将由修改后的图形所替代。,8.1.6 使用符号工具,符号喷枪工具，是惟一可以创建符号实例的工具,符号移位器工具，可自由移动符号的位置,符号缩放器工具，可将符号放大或缩小,
