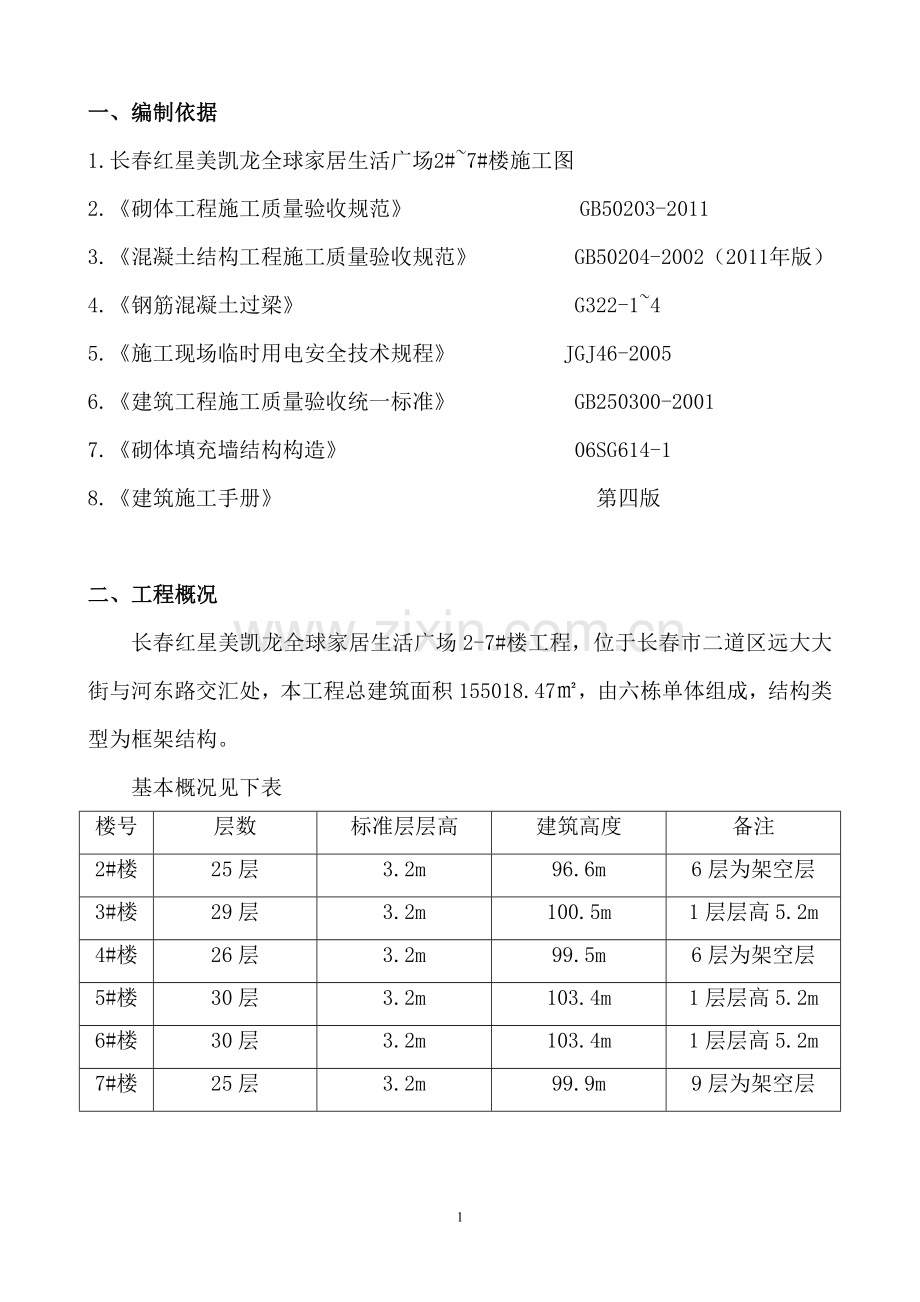

一、编制依据
1.长春红星美凯龙全球家居生活广场2#~7#楼施工图
2.《砌体工程施工质量验收规范》 GB50203-2011
3.《混凝土结构工程施工质量验收规范》 GB50204-2002（2011年版）4.《钢筋混凝土过梁》 G322-1~4
5.《施工现场临时用电安全技术规程》 JGJ46-2005
6.《建筑工程施工质量验收统一标准》 GB250300-2001
7.《砌体填充墙结构构造》 06SG614-1
8.《建筑施工手册》 第四版

二、工程概况
长春红星美凯龙全球家居生活广场2-7#楼工程，位于长春市二道区远大大街与河东路交汇处，本工程总建筑面积155018.47㎡，由六栋单体组成，结构类型为框架结构。
基本概况见下表
楼号
层数
标准层层高
建筑高度
备注
2#楼
25层
3.2m
96.6m
6层为架空层
3#楼
29层
3.2m
100.5m
1层层高5.2m
4#楼
26层
3.2m
99.5m
6层为架空层
5#楼
30层
3.2m
103.4m
1层层高5.2m
6#楼
30层
3.2m
103.4m
1层层高5.2m
7#楼
25层
3.2m
99.9m
9层为架空层

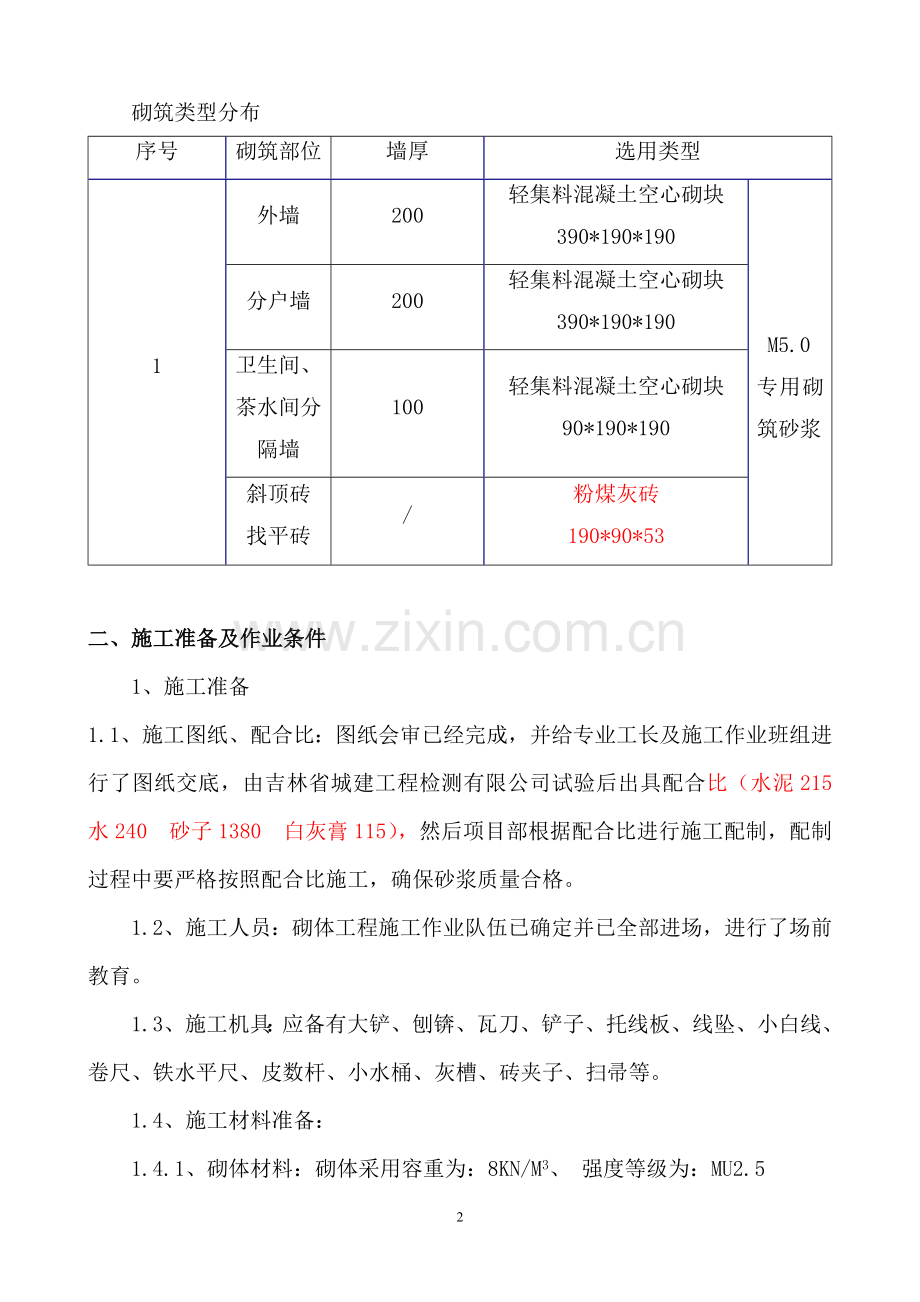

砌筑类型分布
序号
砌筑部位
墙厚
选用类型
1
外墙
200
轻集料混凝土空心砌块
390*190*190

M5.0专用砌筑砂浆
分户墙
200
轻集料混凝土空心砌块
390*190*190
卫生间、茶水间分隔墙
100
轻集料混凝土空心砌块
90*190*190
斜顶砖
找平砖
/
粉煤灰砖
190*90*53

二、施工准备及作业条件
1、施工准备
1.1、施工图纸、配合比：图纸会审已经完成，并给专业工长及施工作业班组进行了图纸交底，由吉林省城建工程检测有限公司试验后出具配合比（水泥215 水240 砂子1380 白灰膏115），然后项目部根据配合比进行施工配制，配制过程中要严格按照配合比施工，确保砂浆质量合格。
1.2、施工人员：砌体工程施工作业队伍已确定并已全部进场，进行了场前教育。
1.3、施工机具：应备有大铲、刨锛、瓦刀、铲子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。
1.4、施工材料准备：
1.4.1、砌体材料：砌体采用容重为：8KN/M3、 强度等级为：MU2.5
、MU5.0的混凝土空心,品种、规格、强度等级必须符合设计要求，并有出厂合格证、进场复试报告齐全。
1.4.2、水泥：水泥采用P·C 32.5水泥（复合硅酸盐水泥），水泥进场前要对其品种、强度等级进行检验合格后方可进场并要求出厂合格证、进场复试报告等资料齐全。
1.4.3、砂:采用中砂,其含泥量不超过5%，并过5mm的密目网筛。
1.4.4、石灰：采用磨细石灰粉，石灰膏的熟化时间不少于7天，严禁使用冻结和脱水硬化的石灰膏。
1.4.5、水：拌制砂浆的水采用自来水。
1.4.6、墙体拉结筋：按设计要求墙体拉结筋为2ф6@400/600，外露长度不小于墙长的1/5以及700mm，拉结筋植筋深度不小于100mm。
1.4.7、其它材料：过梁预制块、植筋胶、UEA防水剂。
2、作业条件：
2.1、楼层已清理完毕，已完全具备砌筑条件；
2.2、砌筑所需材料已全部到场，并作完检验手续；
2.3、墙体拉强筋已全部设置完毕，并经检验合格，办完预检手续；
2.4、弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。
2.5、砂浆由实验室做好试配，准备好砂浆试模（3块为一组）。
三、施工部署
1、施工顺序
先开始进行4#楼砌筑，4#楼样板间施工完毕后，经监理、业主、项目部共同验收合格后方可进行大面积砌筑。
2、施工人员整体部署
施工人员职责要明确，确保能够高质量的完成自己手中的任务。
总指挥：廖祥兵（总体安排项目人员）
技术总负责：舒启超（负责施工现场所有技术指导工作）
现场协调：曾小鱼（负责施工现场所有工种，项目部人员的总体协调）
栋号负责：唐敬全、张笑、廖祥红、刘夫庚
作业人员：高、中级工不少于70%。
3、材料进场部署
材料已全部到位，堆放在现场指定位置，堆码整齐，确保施工现场材料用量，保证施工进度。
四、施工工艺质量要求
1、工艺流程：
施工前期准备（材料准备、测量放线准备、墙体拉强筋施工准备）→楼层清理→墙体砌筑（墙体砌筑之前基层湿润）→门窗过梁设置（注意门窗过梁设置时的标高及过梁的规格尺寸）→斜顶砖砌筑→楼层清理→验收。
1）、砂浆搅拌：砂浆配合比,采用重量比。并采用机械搅拌，搅拌时间不少于1.5min，搅拌均匀，随拌随用，混合砂浆应在4h内使用完毕；当施工期间最高气温超过30℃时，应在拌成后3h内使用完毕。
2）、加气块、混凝土小型砌块在砌筑前，应在砌筑面适量浇水湿润。
3）、墙体厚度为200mm，主要选用390×190×190规格砌块；墙体厚度为90mm，主要选用390×190×90规格砌块；砌块的强度等级应符合设计要求（MU2.5），并应清除小砌块表面污物和芯柱用小砌块空洞部的毛边。
4）、墙体撂底采用190×90×53规格实心砖砌筑三皮砖。厨房、卫生间墙体底部浇筑200㎜高C20防水细石混凝土反坎。
5）、在房间四角或楼梯间转角设立皮尺杆，皮尺杆间距杆不得超过15m。皮尺杆上应划出各皮小砌块的高度及灰缝厚度。在皮尺杆上相对小砌块上边线之间拉准线，小砌块依准线砌筑。
6）、小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T字交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌砖两块辅助规格小砌块（尺寸视墙体宽度，一头开口），所有露端面用水泥砂浆抹平。
7）、小砌块应对孔错缝搭砌。上下皮小砌块竖向灰缝相互错开190mm。个别情况当无法对孔砌筑时，粉煤灰小型砌块错缝长度不小于90mm，当不能保证此规定时，应在水平灰缝中设置2φ4钢筋网片，钢筋网片每端均应超过该垂直灰缝，其长度不得小于300mm。
8）、小砌块砌体的灰缝应横平竖直，全部灰缝均应铺填砂浆；水平灰缝的砂浆饱满度不得低于90%；竖向灰缝的砂浆饱满度不得低于80%；砌筑中不得出现瞎缝，透明缝。水平灰缝厚度和竖向灰缝宽度应控制在8～12mm。当缺少辅助规格小砌块时，砌体通缝不应超过两皮砖。
9）、小砌块砌体临时间断处应砌成斜槎，斜槎长度不应小于斜槎高度的2∕3（一般按一步脚手架高度控制）；如留斜槎困难，除外墙转角处及抗震设防地区，砌体临时间断处不应留斜槎外，可以从砌体面伸出200mm砌成阴阳槎，并沿砌体高600mm，设拉结筋或钢筋网片，接槎部位宜延至门窗洞口。
10）、小砌块砌体内不宜设脚手眼，如必须设置时可用辅助规格190mm×90mm×53mm小砌块侧砌，利用其孔洞作脚手架，砌体完工后用C20混凝土填实。但在砌体下列部位不得设置脚手眼：
10.1、过梁上部，与过梁成60度角的三角形及过梁跨度的1／2范围内；
10.2、宽度不大于800mm的窗间墙；
10.3、梁和梁下及左右各500mm的范围内；
10.4、门窗洞口两侧200mm内和砌体交接处400mm的范围内；
10.5、设计规定不允许设脚手眼的部位。
11）、承重砌体严禁使用断裂小砌块或壁肋中有竖向凹型裂缝的小砌块砌筑；也不得采用小砌块与烧结普通砖等其他材料混合砌筑。
12）、小砌块砌体相邻工作段的高度差不大于一个楼层高度或4米。
13）、常温条件下，混凝土空心的日砌筑高度应控制在2.4米内。
14）、对砌体表面平整度和垂直度,灰缝的厚度和砂浆饱满度应随时检查,校正偏差.在砌完每一层后,应校核砌体的轴线尺寸和标高,在允许范围内的轴线标高的偏差,可在楼面板上校正。
15）、在填充墙的转角，端头处及墙长大于5.0m时（无框架柱或剪力墙相邻）,如图中没有给出则按每5.0m间隔设一个构造柱。在构造柱上下端与梁相交处，施工梁时应预留相应插筋.构造柱截面未注明者为墙厚x200，配筋4C12箍筋C8@200，上下端500长度范围内，上下锚入梁。先砌墙，后浇柱，柱的混凝土强度为C20，柱顶采用植筋的方式植入结构体中。墙与柱的拉墙筋应在砌墙时采用植筋的方法进行设置，设置间距、长度具体见施工图纸（构造柱、圈梁植筋深度不小于150mm）。
15）、构造柱落于梁外皮上时其锚固措施见图二。
16）、当填充墙墙高大于4.0m,应在1/2墙高处或门.窗顶部设120高,宽同墙厚的钢筋混凝土水平墙梁,内配上下各3C 10 钢筋箍筋C8@200，钢筋锚入柱或构造柱内500,遇过梁时按截面和配筋大者设置。
17）、墙体拉结筋为C8@500，（内墙根据砖模数拉结筋间距为400一道、600一道，外墙间距为600）。
18）、斜顶砖必须在砌筑完成7天后才允许施工。
19）、门窗过梁，在每层门.窗.洞口顶部无梁处均应设置过梁或圈梁一道（有框架梁除外）.见图四
19.1 当洞口边离柱边不足支座长度时,柱内应预留过梁插筋,插筋伸出柱外长度不小于La.
19.2 洞顶离梁底距离小于混凝土过梁高度时，采用与梁同浇的下挂板替代过梁.图五。与框架柱.构造柱相连结的过梁或圈梁应预留钢筋，过梁在砌体上的支承长度应大于250。
20）窗台需设置一道压顶断面为墙厚X60mm，纵筋2C10通长，分布筋C6@200。压顶伸入墙内。
2、混凝土空心砌体质量
混凝土砌块砌体的质量分为合格和不合格两个等级。
混凝土砌块砌体质量合格应符合以下规定：
1）、主控项目全部符合规定
2）、一般项目应有80%及以上的抽检处符合规定，或偏差值在允许偏差范围内。
混凝土砌块砌体主控项目：
砌块和砂浆的强度等级必须符合设计要求。
检验方法：检查砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。
混凝土空心一般项目：
1）、砌体一般尺寸的允许偏差应符合下表的规定。
混凝土砌块一般尺寸允许偏差
项次
项　　　　目
允许偏差
（㎜）
检　验　方　法
１
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、尺检查
大于3m
10
２
表面平整度

8
用2m靠尺和楔形塞尺检查
３
门窗洞口高、宽（后塞口）

±5
用尺检查
４
外墙上、下窗口偏移

20
用经纬仪或吊线检查
2）、混凝土砌块不应与其它块材混砌。
3）、混凝土砌块的灰缝砂浆饱满度不应小于80％。
4）、混凝土砌块砌筑时应错缝搭接，搭接长度不应小于1/3，竖向通缝不应大于2皮。
5）、混凝土砌块的水平灰缝厚度及竖向灰缝分别宜为15㎜和20㎜。
6）、砌体砌筑至梁底或板底时，应留一定空隙，待墙体砌筑完并应至少间隔7天后，再进行斜顶砖砌筑。
7）、砌块需切除时，必须用石材切割机切割，严禁用砖刀直接砍断。
8）、混凝土砌块砌体允许偏差
混凝土砌块砌体允许偏差
项次
项目
允许偏差
（㎜）
检验方法
1
轴线位置
10
用经纬仪、水准仪复查或检查施工记录
2
基础或楼面标高
±15
用经纬仪、水准仪复查或检查施工记录
3
垂直度
每楼层
5
用吊线法检查
全高
10m以下
10
用经纬仪或吊线尺检查
10m以上
20
用经纬仪或吊线尺检查
4
表面平整度
10
用2m长直尺和塞尺检查
5
水平灰缝平直度
清水墙
7
灰缝上口处用10m长的线拉直并用尺检查
混水墙
10
6
水平灰缝厚度
+10，-5
用尺检查
7
竖向灰缝宽度
+10，-5
〉30用细石混凝土
用尺检查
8
门窗洞口宽度（后塞缝）
+10，-5
用吊线和尺检查
9
清水墙面游丁走缝
2.0

五、成品保护
1、墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。
2、砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。
3、在吊放平台脚手架或安装大模板时，指挥人员和吊车司机要认真指挥和操作，防止碰撞已砌好砖墙。
4、在高车架进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净。
5、对已砌完毕的墙体注意不可随意乱涂乱画，更不可随意敲击或开洞。
6、应注意的质量问题
6.1、基础墙与上部墙错台：下沉庭院外墙体砌筑时，基础砖撂底要正确，收退大放角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正，不得在防潮层以上退台或出沿。
6.2、清水墙游丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在于丁砖立楞处用拖线板吊直弹线，二步架往上继续吊弹粉，由底柱上所有七分头的长度应保持一致，上层分窗口位置时必同下窗口保持垂直。
6.3、灰缝大小不匀：立皮数杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。
6.4、窗口上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把被活排在中间或不明显位置，在砌过梁上第一行砖时，不得随意变活。
6.5、砖墙膨胀：外墙内模墙体砌筑时，在窗间墙上、抗震柱两边分上、中、下留出6cm×12cm通孔，在外震柱外墙面上垫木模板，用花蓝螺栓与大模板连接牢固。混凝土要分层浇筑，振捣棒不可直接触及外墙。楼层圈梁外三皮12cm砖墙也应认真加固。如在振捣时发现砖墙已膨胀，则应及时拆掉重砌。
6.6、构造柱处砌筑不符合要求：构造柱砌砖墙应砌成大马牙槎，设置好拉结筋，从柱脚开始两侧都应先退后进，当凿深12cm时，宜上口皮进6cm，再上一皮进12cm，以保证混凝土浇筑时上角密实及构造柱内混凝土密实，构造柱内落地灰、砖渣杂物必须清理干净，防止混凝土内夹渣。
六、安全生产
1、在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工；
2、墙身砌体高度超过地坪1.2米以上时，应搭设脚手架。在一层以上或高度超过4m时，采用里脚手架必须设置安全网；采用外脚手架应设置防护栏杆和挡脚板后方可砌筑；
3、脚手架上堆料量不得超过规定荷载，堆砖高度不得超过3皮侧砖，同一块脚手板上的操作人员不得超过二人；
4、在楼层施工时，必须待楼板达到强度龄期后方可进行施工；
5、不准站在墙顶上作划线、刮缝及清扫墙面或检查大角垂直度等工作；
6、不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再叠加一层；
7、用于垂直运输的人或电梯，必须满足负荷要求，牢固无损；吊运时不得超载，并需经常检查，发现问题及时处理；
8、如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，致使砌体倒塌；
9、同一垂直面内上下交叉作业时，必须设置安全隔板，下方操作人员必须配带好安全帽；
10、不准在超过胸部以上的墙体上进行砌筑，以免将墙体碰倒造成安全事故；
11、已经砌筑完毕的墙体，必须立即进行竖缝灌浆，对稳定性较差的窗间墙、独立柱或挑出墙体较多的部位，应加临时稳定支撑，以保证其稳定性；
12、在砌块砌体上、下不宜拉锚缆风绳，不宜吊挂重物，也不宜作为其他施工临时设施、支撑的支承点，如果确实需要时，应采取有效的构造措施；
13、大风、大雨、冰冻等异常气候之后，应检查砌体是否有垂直度的变化，是否产生了裂缝，是否有不均匀下沉等现象。
七、现场文明施工
1、遵纪守法，遵守工地各种规章制度；
2、执行管理人员书面及口头安全技术交底，不得有任何抵触情绪或不良行为；
3在施工过程中，不得拆除外架及安全防护架上的任何构件，如确实需要拆除，必须经施工员和安全员同意，并由架子工拆除，在砌筑完后拆除的杆件需及时恢复原状；
4、每天施工后需清理现场，做到文明施工；
5、施工现场不得有家属及小孩居住、玩耍。
6、不得在施工现场吸烟、随地大小便，如有发现将按照项目有关规定进行处罚。
