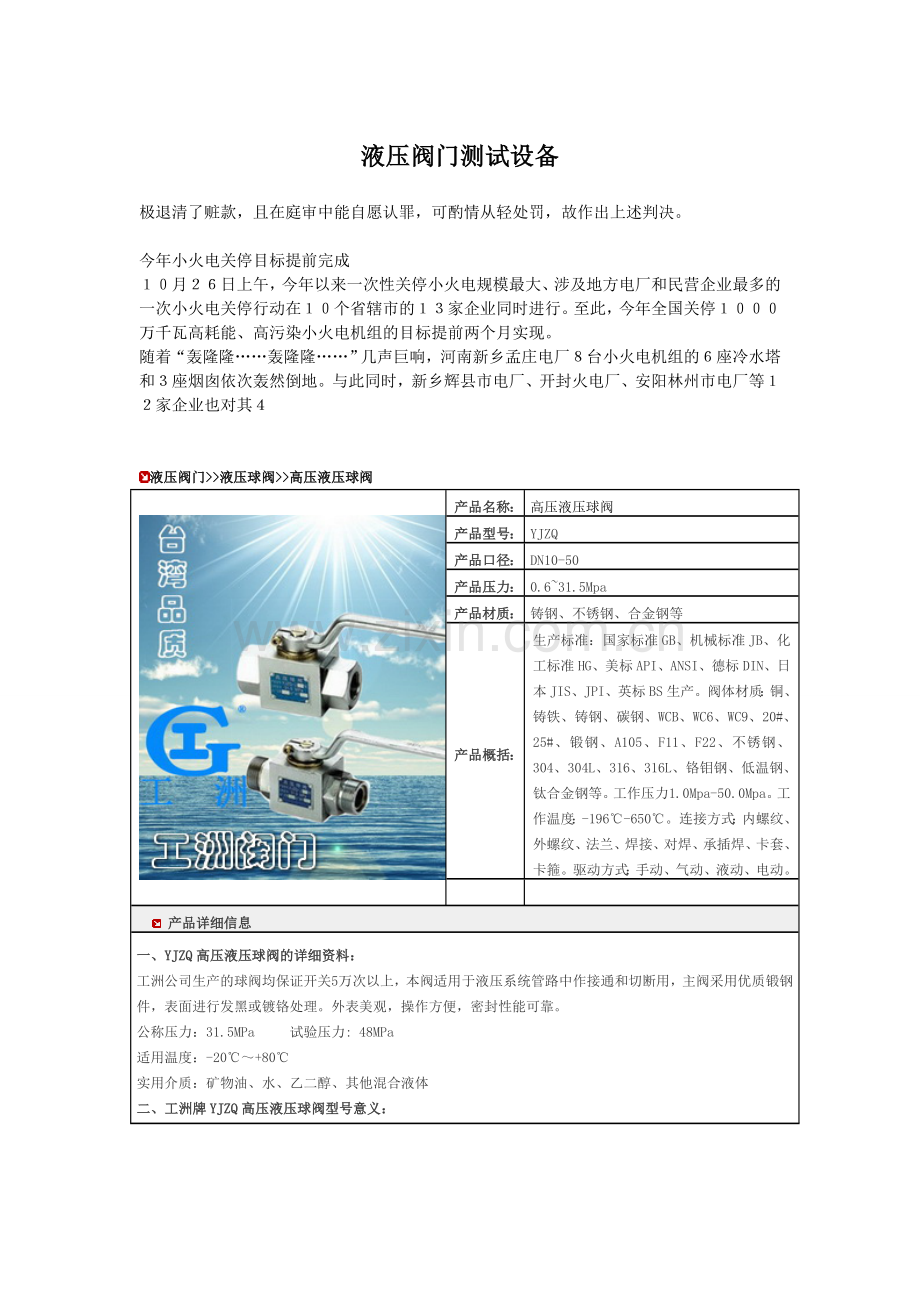

液压阀门>>液压球阀>>高压液压球阀

产品名称：
高压液压球阀
产品型号：
YJZQ
产品口径：
DN10-50
产品压力：
0.6~31.5Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
一、YJZQ高压液压球阀的详细资料：
工洲公司生产的球阀均保证开关5万次以上，本阀适用于液压系统管路中作接通和切断用，主阀采用优质锻钢件，表面进行发黑或镀铬处理。外表美观，操作方便，密封性能可靠。
公称压力：31.5MPa 试验压力: 48MPa
适用温度：-20℃～+80℃
实用介质：矿物油、水、乙二醇、其他混合液体

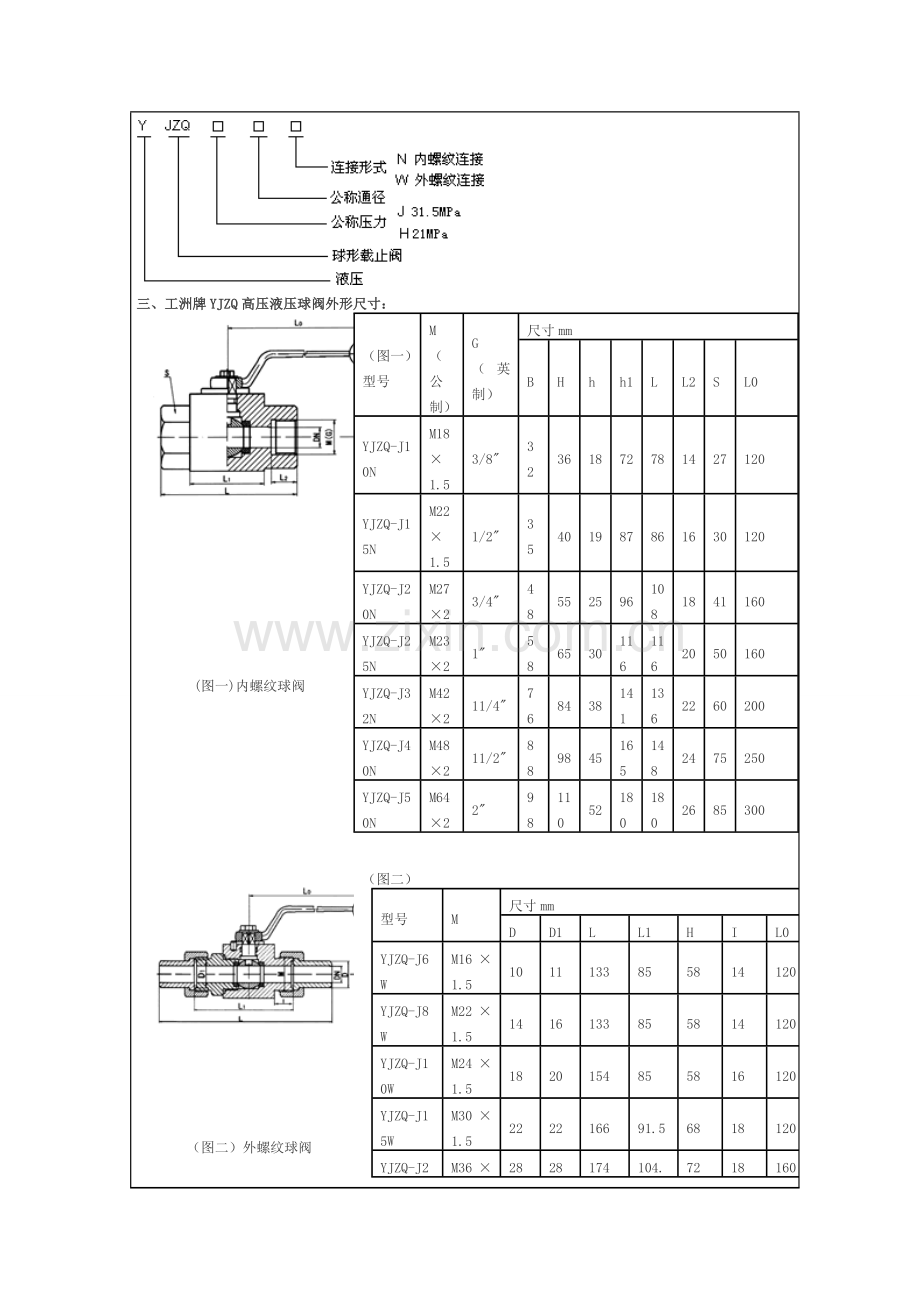

二、工洲牌YJZQ高压液压球阀型号意义：

三、工洲牌YJZQ高压液压球阀外形尺寸：

（图一）
型号
M
（公制）
G
（英制）
尺寸mm
B
H
h
h1
L
L2
S
L0
YJZQ-J10N
M18×1.5
3/8"
32
36
18
72
78
14
27
120
YJZQ-J15N
M22×1.5
1/2"
35
40
19
87
86
16
30
120
YJZQ-J20N
M27×2
3/4"
48
55
25
96
108
18
41
160
YJZQ-J25N
M23×2
1"
58
65
30
116
116
20
50
160
YJZQ-J32N
M42×2
11/4"
76
84
38
141
136
22
60
200
YJZQ-J40N
M48×2
11/2"
88
98
45
165
148
24
75
250
YJZQ-J50N
M64×2
2"
98
110
52
180
180
26
85
300

(图一)内螺纹球阀

（图二）外螺纹球阀

（图二）
型号
M
尺寸mm
D
D1
L
L1
H
I
L0
YJZQ-J6W
M16×1.5
10
11
133
85
58
14
120
YJZQ-J8W
M22×1.5
14
16
133
85
58
14
120
YJZQ-J10W
M24×1.5
18
20
154
85
58
16
120
YJZQ-J15W
M30×1.5
22
22
166
91.5
68
18
120
YJZQ-J20W
M36×2
28
28
174
104.5
72
18
160
YJZQ-J25W
M42×2
34
35
212
113
86
20
160
YJZQ-J32W
M52×2
42
40
230
130
103
22
200
YJZQ-J40W
M64×2
50
50
250
147
120
24
250
YJZQ-J50W
M72×2
64
60
294
170
128
26
300
YJZQ-J65W
M85×3
75
70
356
216
150
34
350

液压阀门>>溢流限压阀>>缓冲阀

产品名称：
缓冲阀
产品型号：
HFS10
产品口径：
DN10
产品压力：
1.0～50MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
HFS10型缓冲阀
图形符号

技术参数
公称通径：10mm
公称流量：40L/min
公称压力：21MPa
调定压力：10MPa
适用介质：液压油

外形尺寸

液压阀门>>液压截止阀>>截止阀

产品名称：
截止阀
产品型号：
JZF
产品口径：
DN10-50
产品压力：
1.6-50.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
JZF型截止阀
图形符号

型号说明

① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式
外形尺寸

型号
h1
h2
d1
d2
d3
n-d4
两端密封形式
JZF-40FA
40
90
Ф44
Ф64
Ф75
4-Ф7
两端平面、无O形圈沟槽
JZF-40FB
40
90
Ф44
Ф70
Ф81
4-Ф7
两端带56×3.5 O形圈沟槽
JZF-60F
45
115
Ф68
Ф92
Ф105
4-Ф7
两端平面、无O型圈沟槽
JZF-65F
50
150
Ф68
Ф108
Ф135
6-Ф11
两端平面、无O型圈沟槽
JZF-80F
50
150
Ф91
Ф120
Ф135
4-Ф9
两端平面、无O型圈沟槽
JZF-100F
55
175
Ф116
Ф148
Ф165
4-Ф9
两端平面、无O型圈沟槽

液压阀门>>单向阀>>梭阀

产品名称：
梭阀
产品型号：
SF型
产品口径：
DN06-12
产品压力：
1.0～50.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
SF型梭阀
图形符号

技术参数
公称通径：6、12mm
公称流量：32MPa
公称压力：25、40L/min
适用介质：液压油

外形尺寸

型号
D1
D2
L1
L2
L3
L4
L5
L6
H1
H1
SF06/36W
M16×1.5
M16×1.5
48
87
32
-
-
-
16
40
SF12/31
M22×1.5
M18×1.5
65
115
35
8
10
45
18
48

液压阀门>>溢流限压阀>>压力报警器

产品名称：
压力报警器
产品型号：
YLBJ-6
产品口径：
DN10
产品压力：
1.0～50MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
YLBJ-6型压力报警器
图形符号

技术参数
报警压力：0.20MPa
溢流压力：0.25MPa
电源压力：直流24V
外形尺寸

液压阀门>>液压截止阀>>压力表开关

产品名称：
压力表开关
产品型号：
KF
产品口径：
DN8
产品压力：
1.6-50.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
KF型压力表开关
型号说明

① 系列代号：压力表开关
② 连接方式：螺纹连接
③ 公称通径：8mm
④ 压力表接头：M
⑤ 公称压力：32MPa
外形尺寸

型号
D
S1
S2
I
L
压力表直径
压力表中心与压力表开关距手柄中心距离
KF-L8/12E
M12×1.25
27
27
16
31
Ф60
70
KF-L8/14E
M14×1.5
27
27
16
31
Ф60
75
KF-L8/20E
M20×1.5
27
27
16
38
Ф260、Ф150
110、132
KF-L8/30E
M30×1.5
38
38
26
48
Ф260
185
KF-L8/E
不装按头，间接连接式

首页>>产品中心>>液压、气动角式快开排泥阀

一、产品[液压、气动角式快开排泥阀]的详细资料：
产品型号：J744X/J644X
产品名称：液压、气动角式快开排泥阀
产品特点：液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。

二、技术参数：
公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
三、主要零部件材料：
零件名称
月体、月盖
膜片压板、阀盘
阀杆
膜片
材 料
铸铁、球铁、碳钢
球铁、青铜
不镕钢
尼龙强化橡胶
四、液压、气动角式快开排泥阀主要外形连接尺寸：
DN
80
100
150
200
250
300
350
400
H
480
500
620
735
805
940
1100
1200
L1
135
145
175
225
260
280
305
340
L2
125
125
145
185
205
245
270
310
订货须知：
一、①液压、气动角式快开排泥阀产品名称与型号②液压、气动角式快开排泥阀口径③液压、气动角式快开排泥阀是否带附件二、若已经由设计单位选定公司的液压、气动角式快开排泥阀型号，请按液压、气动角式快开排泥阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
流量控制阀
可调式减压阀
遥控浮球阀
液压水位控制阀
排泥阀
紧急关闭阀
压差旁通平衡阀
水泵控制
液动排泥阀
泄压阀
隔膜式多功能水泵控制阀
缓闭式止回阀
200X减压阀
电磁遥控球阀
定水位器
遥控浮球阀
液压水位控制阀
WM3隔膜式多功能水泵控制阀

水利控制阀>>水位控制阀>>液压水位控制阀

产品名称：
液压水位控制阀
产品型号：
H142X
产品口径：
DN25～DN300
产品压力：
0.6～2.5MPa
产品材质：
铸铁、铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
液压水位控制阀产品介绍：
H142X液压水位控制阀，是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。
液压水位控制阀应用范围：
将液压水位控制阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。液压水位控制阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。
液压水位控制阀结构特点：
1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、液压水位控制阀重量轻，体积小。
4、安装维修方便。
液压水位控制阀工作原理：
当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。
液压水位控制阀主要尺寸及重量：
DN
40
50
65
80
100
125
150
200
250
300
350
L
107
115
125
135
146
165
180
215
255
285
325
H
235
243
258
280
307
358
400
490
576
663
750

首页>>产品中心>>液压水位控制阀

一、产品[液压水位控制阀]的详细资料：
产品型号：H142X
产品名称：液压水位控制阀
产品特点：H142X液压水位控制阀，是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差。
在此压差作用下阀瓣打开进行供水作业：当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致l吏阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。

二、液压水位控制阀主要外形连接尺寸：
DN
40
50
65
80
100
125
150
200
250
300
350
L
107
115
125
135
146
165
180
215
255
285
325
H
235
243
258
280
307
358
400
490
576
663
750
订货须知：
一、①液压水位控制阀产品名称与型号②液压水位控制阀口径③液压水位控制阀是否带附件二、若已经由设计单位选定公司的液压水位控制阀型号，请按液压水位控制阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
流量控制阀
遥控浮球阀
液压水位控制阀
WM3隔膜式多功能水泵控制阀
H742X池底液动阀
电动控制阀
活塞式电动遥控阀
多功能控制阀
防水逆水封阀
气囊活塞式水锤吸纳器
防爆波阀
防污隔断阀
活塞式流量调节阀
弹性座封偏心旋塞阀
隔膜片池底卸泥阀
活塞式安全泄压/持压阀

首页>>产品中心>>液压水位控制阀

一、产品[液压水位控制阀]的详细资料：
产品型号：H142X
产品名称：液压水位控制阀
产品特点：该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。
二、工作原理：
当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封而打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。
三、技术参数：
使用介质：浩净水
使用压力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10—A：O 05MPa～1MPa
介质温度：≤60℃
四、性能特点：
1．运用液压原理控制，结构新颖合理。
2．工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。
3．重量轻，体积小。
4安装维修方便。
五、结构示意图：

1阀盖；2螺栓：3 0型密封圈；4阀体；5．螺母；
6压盖；7密封圈；8压盖2：9活塞杆；l0阀瓣
11．密封垫；12导向压盖；13螺母
六、安装形式及注意事项：
将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰；Hl42x 10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；为防止虹吸倒流，水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动，出水口应设置消能筒。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30～50秒，故水箱要有足够的空余容积，以防溢水。 为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。
如安装在地下室水池，则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀，其余设备均由用户另购或自制。
七、结构和安装尺寸：
型 号
规格
(DN)
G
(in)
小
(mm)
A
(mm)
B
(mm)
H
(mm)
n-d
(mm)
重量
(kg)
阀体材料
H142X-4T-A
80
t／2
150
115
120
255
4 19
16
铸铜
100
1／2
170
132
150
294
24

150
3／4
225
140
200
370
8 19
50

H142X-4-A
200
3／4
280
190
210
455
82
铸铁
250
3／4
335
220
240
525
12 19
144

80
1／2
160
145
145
328
8 19
20

100
1／2
180
160
160
357
29

150
3／4
240
180
200
4i5
8—23
60
H142X-10-A
200
1
295
215
230
482
8—23
95
铸铁
250
1
350
245
260
555
12—23
160

300
1 1／4
400
260
290
620
12 23
2lO
350
1 1／4
460
3lO
3lO
715
16 23
280
400
1 1／4
515
370
370
845
16 28
订货须知：
一、①液压水位控制阀产品名称与型号②液压水位控制阀口径③液压水位控制阀是否带附件二、若已经由设计单位选定公司的液压水位控制阀型号，请按液压水位控制阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
可调式减压阀
排泥阀
紧急关闭阀
压差旁通平衡阀
水泵控制
液动排泥阀
隔膜式多功能水泵控制阀
遥控浮球阀
WM3隔膜式多功能水泵控制阀

液压阀门>>单向阀>>直通单向阀

产品名称：
直通单向阀
产品型号：
S型
产品口径：
DN06-32
产品压力：
1.0～50.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
S型直通单向阀
图形符号

型号说明

① 系列代号：S型直通单向阀
② 公称通径：06、08、10、15、20、25、32 mm
③ 结构形式：A=管式、B=板式
④ 开启压力：0=不装弹簧、1=0.05Mpa、2=0.15Mpa、3=0.3Mpa、5=0.5Mpa
⑤ 连接螺纹：1=英制、2=公制
技术参数
工作压力：31.5MPa
温度范围：-30～+80℃
粘度范围：2.8～500平方毫米/s　
工作介质：矿物油
外形尺寸

通径
型号
最大流量
尺寸(mm)
L
E
S
T
M
06
S06A*/1
15
58
22
19
12
M14×1.5
S06A*/2
G1/4
08
S08A*/1
30
58
28
24
12
M18×1.5
S08A*/2
G3/8
10
S10A*/1
40
72
34.5
30
14
M22×1.5
S10A*/2
G1/2
15
S15A*/1
120
85
41.5
36
16
M27×2
S15A*/2
G3/4
20
S20A*/1

200
98
53
46
18
M33×2
S20A*/2
G1
25
S25A*/1
300
120
69
60
20
M42×2
S25A*/2
G 11/4
30
S30A*/1
400
132
75
65
22
M48×2
S30A*/2
G 11/2

液压阀门>>单向阀>>直通单向阀

产品名称：
直通单向阀
产品型号：
A型、DIF
产品口径：
DN06-32
产品压力：
1.0～50.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
A型及DIF型直通单向阀
图形符号

型号说明

① 产品代号：直通单向阀
② 连接方式：L-螺纹
③ 公称通径：10、20、32mm
④ 公称压力：H-32MPa
⑤ 开启压力：a=0.04~0.1MPa、b=0.2~0.4MPa

① 系列代号：直通单向阀
② 公称压力：H-32Mpa
③ 开启压力：a=0.04～0.1Mpa、b=0.2～0.4Mpa
④ 公称通径：10、20、32
⑤ 连接方式：L-螺纹
外形尺寸

公称通径
型号
尺寸（mm）
毫米
英寸
L
D
S
E
M
10
3/8”
DIF-L10H*
75
34.3
30
15
M18×1.5
A-H*10L
85
41.5
36
18
M22×1.5
20
3/4”
DIF-L20H*
102
48.5
42
20
M27×2
A-H*20L
106
55.4
48
22
M33×2
32
l3/4”
DIF-L32H*
140
72.8
63
25
M42×2
A-H*32L
128
74.9
65
24
M48×2

液压阀门>>单向阀>>直通单向阀

产品名称：
直通单向阀
产品型号：
V型
产品口径：
DN08-40
产品压力：
1.0～50.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
V型直通单向阀
图形符号

型号说明

① 系列代号：V型直通单向阀
② 公称通径：08、10、12、16、20、25、30、40mm
③ 表面处理：01=镀黄锌、02=磷化、03=镀硬铬、04=发蓝
④ 连接螺纹：G、NPT
⑤ 开启压力：0.05MPa
外形尺寸

通径
型号
最大流量
破裂压力
PN
尺寸
L
E
S
D
T
M(G或NPT)
08
VU-08***
30
±0.4/0.7
500
62
21.5
19
19
12
1/4
10
VU-10***
45
±0.4/0.7
500
68
27.5
24
24
14
3/8
12
VU-12***
70
±0.4/0.7
500
77
34.5
30
30
15
1/2
16
VU-16***
110
±0.4/0.7
400
88
41.5
36
36
16
3/4
20
VU-20***
160
±0.4/0.7
350
105
47
41
41
18
1
25
VU-25***
210
±0.4/0.7
350
130
63
55
55
20
11/4
30
VU-30***
320
±0.4/0.7
350
138
75
65
65
22
11/2
40
VU-40***
460
±0.4/0.7
250
160
92
80
80
24
2

液压阀门>>液压球阀>>直通高压球阀

产品名称：
直通高压球阀
产品型号：
VH2V
产品口径：
DN06-25
产品压力：
1.0-50.0Mpa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
VH2V系列直通高压球阀
图形符号

型号说明

① 系列代号：VH2V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

外形尺寸

尺寸表
连接口略图:

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-M36×2
400
20
20
30
M36×2
15
103
60
48
48.5
25
58
12
41
6.5
6
VH2V-M42×2
350
25
23
35
M42×2
18
116
65
57
50.5
28.5
65
12
50
8.5
7

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-G1/4
500
06
06
／
G1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-G3/8
500
10
10
／
G3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-G1/2
500
13
12
／
G1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-G3/4
400
20
20
／
G3/4
18
93
60
50
48.5
23
58
12
41
6.5
6
VH2V-G1
350
25
25
／
G1
21
115
65
57
50.5
27.5
65
12
46
8.5
7

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-NPT1/4
500
06
06
／
NPT1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-NPT3/8
500
10
10
／
NPT3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-NPT1/2
500
13
12
／
NPT1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-NPT3/4
400
20
20
／
NPT3/4
18
95
60
50
48.5
23
58
12
41
6.5
6
VH2V-NPT1
350
25
23
／
NPT1
21
113
65
57
50.5
27.5
65
12
46
8.5
7
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-08LR
500
06
06
08
M14×1.5
10
67
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-12LR
500
10
10
12
M18×1.5
11
74
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-15LR
500
13
12
15
M22×1.5
12
82
48
35
38.
