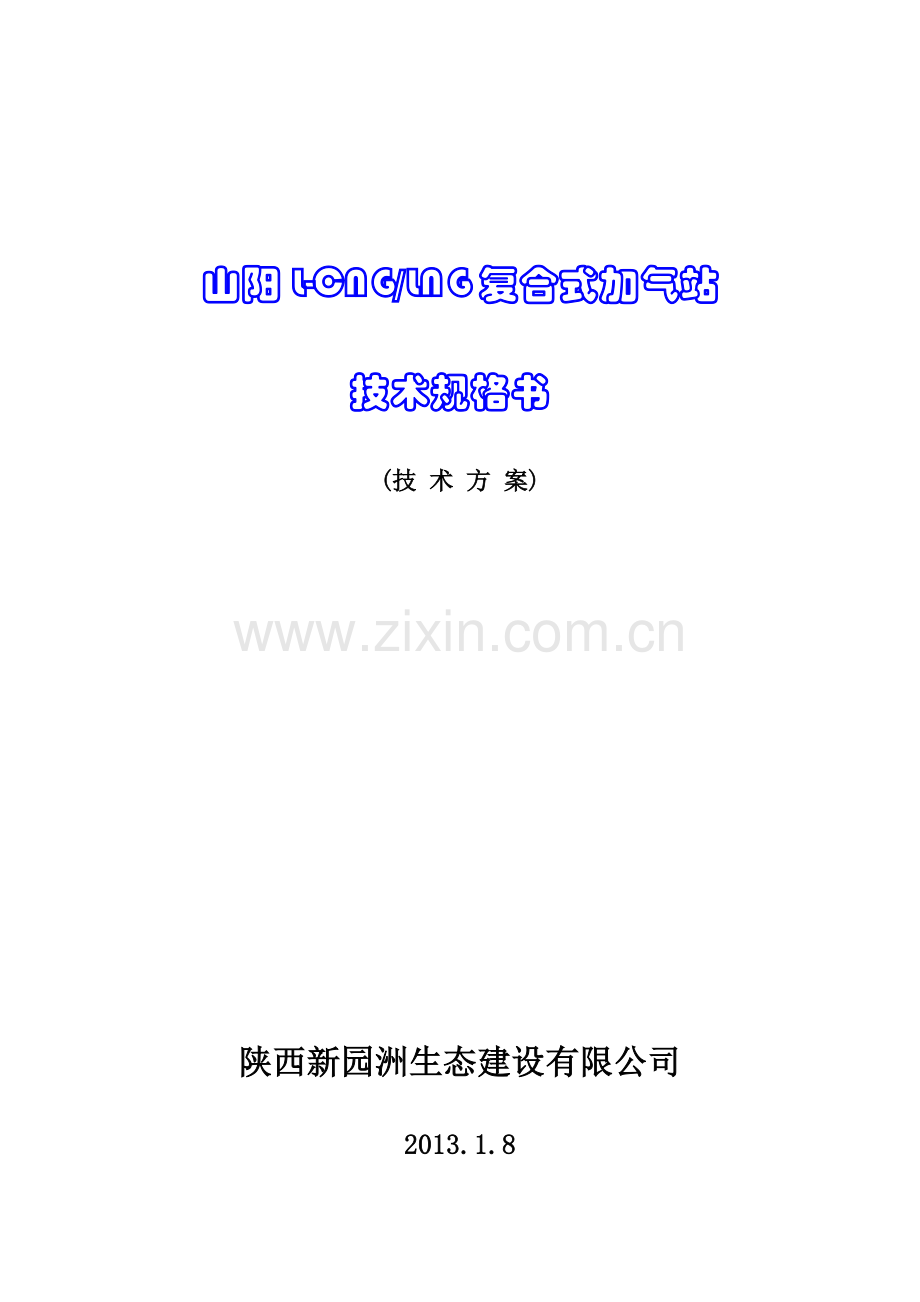

山阳天然气利用工程L-CNG、LNG复式站技术规格书.docx_第1页
第1页 / 共32页

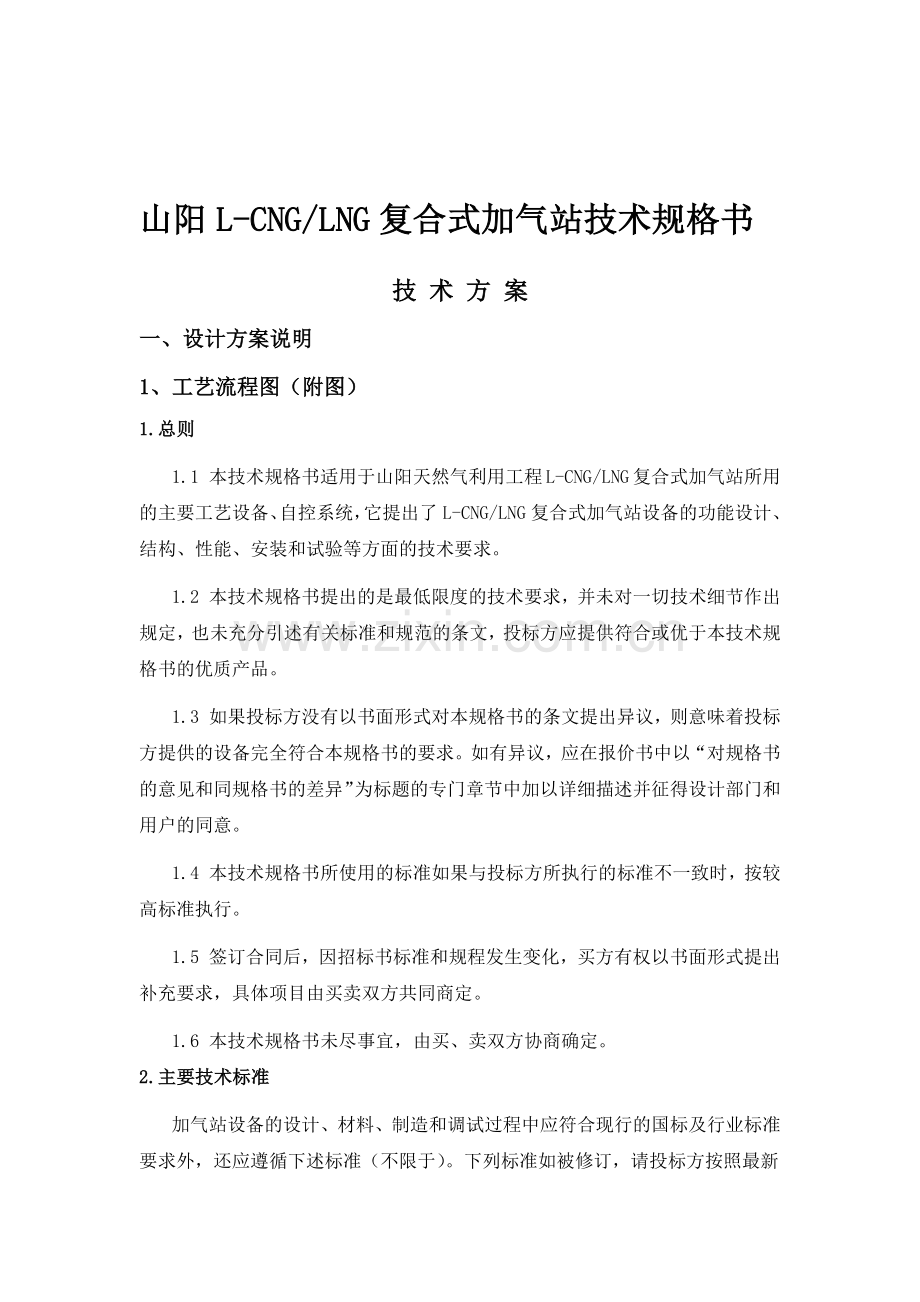

山阳天然气利用工程L-CNG、LNG复式站技术规格书.docx_第2页
第2页 / 共32页
点击查看更多>>
资源描述
山阳L-CNG/LNG复合式加气站 技术规格书 (技 术 方 案) 陕西新园洲生态建设有限公司 2013.1.8 山阳L-CNG/LNG复合式加气站技术规格书 技 术 方 案 一、设计方案说明 1、工艺流程图(附图) 1.总则 1.1 本技术规格书适用于山阳天然气利用工程L-CNG/LNG复合式加气站所用的主要工艺设备、自控系统,它提出了L-CNG/LNG复合式加气站设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本技术规格书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应提供符合或优于本技术规格书的优质产品。 1.3 如果投标方没有以书面形式对本规格书的条文提出异议,则意味着投标方提供的设备完全符合本规格书的要求。如有异议,应在报价书中以“对规格书的意见和同规格书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。 1.4 本技术规格书所使用的标准如果与投标方所执行的标准不一致时,按较高标准执行。 1.5 签订合同后,因招标书标准和规程发生变化,买方有权以书面形式提出补充要求,具体项目由买卖双方共同商定。 1.6 本技术规格书未尽事宜,由买、卖双方协商确定。 2.主要技术标准 加气站设备的设计、材料、制造和调试过程中应符合现行的国标及行业标准要求外,还应遵循下述标准(不限于)。下列标准如被修订,请投标方按照最新版本标准使用。 《城镇燃气设计规范》GB50028-2006 《汽车加油加气站设计与施工规范》GB50156-2012 《车用压缩天然气》GB18047-2000 《爆炸和火灾危险环境电力装置设计规范》GB50058-92 《火灾自动报警系统设计规范》GBJ116-98 《中华人民共和国爆炸危险场所电气安装规程》GBJ16-87 《低压配电设计规范》GB50054-2011 《工业企业照明设计标准》GB50034-2004 《爆炸性气体环境用电器设备 第1部分 通用要求》GB3836.1-2010 《爆炸性气体环境用电器设备 第2部分 隔爆型“d” 》GB3836.2-2010 《低温液体运输车》JB/T6897-2000 《LNG汽车燃料系统标准》NFPA57(参考) 《高压气体地下储气井》SY/T6535-2002 《压缩天然气加气机加气枪》GB/T19236-2003 《化工厂及炼油厂管道》ANSI B31.3 《测温热电偶》ANSI MC96.1 《250HP和更大功率的鼠笼式感应电动机》API Std.541 《普通炼油厂使用的离心泵》API Std.610 《炼厂使用的机械设备声控装置》API Std.615 《震动、轴位及轴温检测器》API Std.670 《美国石油学会推荐方法——电器安装分区等级》API RP 500 《管法兰及法兰接头》ASME/ANSI B16.5 《水力学会标准》HIS 《国际电器技术联合会》IEC 《对旋转式电机的绝缘电阻进行实验的推荐方法》IEEE Std 112 《有关施工或装备选择指南及电动机、发电机使用的安全标准》NEMA Pub.NO.MG 《电动机和发电机》AEMA MG1 《美国国家电气规范》NFPA 70 低温储罐设计制造遵循标准: 《压力容器安全技术监察规程》国家质量技术监督局 《钢制压力容器》GB150-2011 《碳素结构钢和低合金钢热轧厚钢板和钢带》GB3274-2007 《不锈钢热轧钢板》GB4237-2007 《承压设备无损检测》JB/T 4730-2005 《钢制对焊无缝管件》GB/T 12459-2005 《工业金属管道工程施工及验收规范》GB50235-2010 《低温绝热压力容器》GB18442-2001 《流体输送用不锈钢管》GB /T14976-2002 《钢制压力容器焊接工艺评定》JB4708 《钢制压力容器焊接规程》JB/T4709 《钢制塔式容器》JB4710 《钢制压力容器产品焊接试板的力学性能检验》JB4744 《钢制低温压力容器技术规定》HG20585 《钢制压力容器用封头》JB/T 4746-2002 《低温液体储运设备安全使用规范》JB6898-1997 《钢制焊接常压容器》JB/T4735-1997 3.工程基本条件 3.1、介质:液化天然气 3.2、安装地点:户外 3.3、现场环境条件 (1)温度: 年最高温度 42.9 ℃ 年最低温度 –9.6℃ 年平均温度 13.1℃ (2)湿度 年最高湿度 80 % 年最低湿度 62% 年平均湿度 70% (3)年平均大气压 1011.6百帕 (4)年雷暴最多日数 82天 (5)降雨量 年平均降雨量 709mm 年最大降雨量 2530 mm 日最大降雨量 160.8 mm (6)年主导风向东风和东南风 ; 年平均风速 2.6 m/s 最大平均风速 28m/s (7)地震设防烈度 6度 (8)海拔高度 1100 4.设备总说明 本工程为山阳县天然气利用工程L-CNG/LNG复合式加气站,L-CNG/LNG复合式加气站LNG储罐为60m³, 1台60m³为储罐备用,柱塞泵及气化器设置于LNG储罐内及工艺装置区内(露天)。 本工程L-CNG/LNG复合式加气站设备由真空低温立式储罐(60m³)、增压泵橇(含低温潜液泵、卸车增压器、EAG加热器、调压饱和加热器、管件阀门、安全放散等设施的集成橇)、柱塞泵、高压空温式气化器、高压水浴式气化器、顺序控制盘、高压储气井、LNG加气机、CNG加气机、加气站站控系统以及连接管道、阀门组成,设备需确保加气站的储存能力和加气能力,并减少运行过程中的气体排放。 本技术规格书内容包括:真空低温立式储罐、增压泵橇(含低温潜液泵、卸车增压器、EAG加热器、调压饱和加热器、管件阀门、安全放散等设施的集成橇)、高压柱塞泵、高压空温式气化器、高压水浴式气化器、顺序控制盘、高压储气井、LNG加气机、CNG加气机、加气站站控系统、设备之间连接管道及阀门的相关技术规格要求。 4.1设计规模 L-CNG加气规模,15000Nm³/天。 LNG加气规模:20m³/天。 NG气供气规模:4800Nm³/h。 4.2工艺流程描述 4.2.1 LNG加气工艺流程 (1)卸车流程:LNG槽车—密闭接头—LNG泵—流量计—LNG贮罐 从LNG液化厂用低温运输槽车将LNG运至汽车加气站,通过加气站卸车接口、真空管道、潜液泵、流量计、阀门等将LNG灌注到加气站的低温贮罐中。 能实现利用卸车增压器卸车的功能,可以在LNG加气站初次使用时卸车或者为了保护泵,减少泵的使用频率时使用卸车增压器卸车方式,卸车的同时可同时进行加气,能实现卸车量累计计量、加气量累计计量功能。 卸车时给汽车加气流程:当卸车时系统接收到加气机上的加气信号后会立即关闭卸车气动阀,打开加气机加气气动阀将泵从槽车抽出的液体直接供入加液流量计、加气枪、汽车钢瓶,同时开始加气计量,在此期间卸车计量继续累积。加气完毕后系统会自动开启卸车气动阀,关闭加气气动阀,加气计量停止。泵从槽车抽出的液体经加液流量计继续进入LNG储罐,卸车计量一直持续直至卸车完毕。整个过程全部由系统自动控制完成,中途不会停泵,卸车流量计一直保持计量状态,卸车计量与加液计量分别由两套电控系统在计量显示,互不影响。 (2)汽车加液流程:LNG贮罐—LNG泵—流量计—LNG车载气瓶 给车辆加气时,先将加注管路通过专用的LNG加液枪与汽车上的LNG瓶进液接口相连接,控制贮罐内的压力将LNG输送到低温潜液泵中,通过加气面板来控制泵运转输送的流量,同时用LNG流量计计量出输送的液体,在控制面板上显示质量(或标方数)和价格。 (3)调饱和流程:LNG贮罐—LNG泵—LNG调饱和加热器—LNG贮罐(液相) 卸车后,用LNG低压泵将贮罐中的部分LNG输送到汽化器,液体被加热后返回贮罐,直到罐内压力达到设定的工作压力,本流程可实现了液体调饱和的功能,可以增加LNG的温度,以提高储罐的压力。 (4)泄压流程:LNG贮罐—安全阀(泄压) LNG贮罐内气相压力高于安全阀设定压力,安全阀自动泄压。此时也可手动打开放散阀放空卸压。 4.2.2 L-CNG加气工艺流程 L-CNG汽车加气需利用站区2台60m³卧式储罐内的LNG,经站内自增压气化器将储罐压力增至0.5MPa,再经LNG高压柱塞泵将液态LNG加压至25MPa,送入高压空温式气化器进行高压气化,冬季增加1台高压水浴式气化器,气化后的天然气进入充气程序控制盘,经过站内天然气储气井组、汽车加气机向燃气汽车计量加气,车用钢瓶充装压力为20MPa。 在管路系统中,在液体出泵和气体进加气机前设置安全超压泄放阀(即安全阀)和手动放空阀。 4.3主要设备清单 序号 名称 型号 单位 数量 备注 1 LNG储罐 1.2MPa,60 m³ 台 2 一用一备 2 增压泵 套 1 其中含:潜液泵 320L/min 台 1 储罐增压器 300N m³/h 台 1 EAG加热器 100N m³/h 台 1 调饱和加热器 150N m³/h 台 1 3 高压空温汽化器 1000N m³/h 台 2 4 高压水浴式汽化器 1000N m³/h 台 1 5 柱塞泵 1N m³/h 台 2 一用一备 6 顺序控制盘 套 1 7 高压储气井 单井水容积:2m³ 口 4 8 LNG加气机 1-160L/min 套 2 9 L-CNG加气机 三线双枪 套 4 10 卸车流量计 爱默生CFM200 套 1 11 集成控制系统 定制控制板 套 1 12 PLC部分 套 1 13 变频柜(含配电功能) ABB变频器(含配电功能) 套 1 14 上位机部分 含工控机、显示器、操作系统、上位监控软件、组态软件等 套 1 15 现场仪表部分 包括各种一次仪表及操作柱等 套 1 16 防爆接线盒、防爆软管等 套 1 17 低温、常温阀门 套 1 参考流程图 18 管路系统 包含真空保温管、高压常温、管件、配套接头等 参考流程图、平面图 19 氮气仪表风系统 管道、减压阀等 套 20 安装备件清单 提供安装用备件清单 套 1 21 一年易损件清单 提供一年内易损件备件清单 套 1 5.设备材料技术要求 5.1低温储罐 5.1.1工程内容 LNG储罐的设计、材料供货、设备制造、系统调试、竣工验收、培训保修全过程的工程总承包。 1、LNG储罐设计(包括结构设计)、制造、竣工验收、保修全过程的工程总承包。 2、储罐材料厂家招标人作如下限定: 外罐16MnR:太钢、宝钢、武钢 ; 内罐不锈钢0Cr18Ni9奥氏体:太钢、上钢五厂; 储罐供货范围分界点:进、出管道均以根部阀门外侧接口作为分界点(根部阀包含在储罐供货范围内); 接口规格:进液φ57x3.5、出液φ45x3.5、其它见流程图。 5.1.2设备基本参数 60m³LNG低温液体贮槽主要技术参数 表1 项 目 单 位 指标(参数) 备 注 容器类别 内容器 外壳 三类 充装介质 LNG 工作压力 MPa 0.35-0.85 真空 设计压力 1.20 -0.1 气密性试验压力 氦检漏 氦检漏 安全阀开启压力 0.935 / 有效容积 m3 60 / 充满率95% 设计温度 ℃ -196 50 工作温度 ℃ -162 环境温度 日蒸发率 %/d ≤0.2 %/d / LNG 封结真空度 Pa / ≤5 主体材料 0Cr18Ni9 Q345R 焊接接头系数 1.0 0.85 射线无损检测 100%RT按 JB/T4730.2-2005Ⅱ级合格 20%UT按JB/T4730.3-2005 Ⅱ级合格,并100%PT按JB/T4730.5-2005Ⅰ级合格 (A、B类) 腐蚀裕量 mm 0 1 绝热形式 真空粉末绝热 注:内容器筒体材料采用控制负偏差材料进行加工。 设备根部阀门清单(单台设备所含数量并不限于此量) 表2 代号 名 称 规 格 数量 备注 A-1 顶部充装阀(长轴截止阀) DN50 1只 根部阀门由储罐厂家负责购买并安装,阀门必须为进口阀门。 A-7 底部充装阀(长轴截止阀) DN50 1只 A-4 溢流阀(插入式长轴截止阀) DN15 1只 A-15 气体排放阀(即顶部气相返回口)(长轴截止阀) DN50 1只 A-2 液体排放阀(长轴截止阀) DN50 1只 A-8 液位显示气相阀 DN10 1只 A-9 液位显示均衡阀 DN10 1只 A-10 液位显示液相阀 DN10 1只 L1 液位显示器 ITT227C 1 P1 压力表 212.20.100 1 A-12 三阀组 Rosemount 1 A-11 卡套式截止阀 -- 1 LT 差压变送器 Rosemount3051 1 PT 压力变送器 Rosemount 1151 1 A-14 真空隔离阀 1/8″ 1 VR-1 真空规管 1/8″ 1 VP-1 抽真空装置 DN50 1 FB-2 外筒防爆装置 Φ127 1 注:差压变送器和压力变送器均为本安防爆型,通迅协议为4-20mA,两线制。 5.1.3设备供货范围 1、60 m³LNG立式低温储罐的供货范围(所列为单台数量,共2台) ·储罐本体(内罐、外罐、支腿、储罐内连接管道)---1台 ·储罐需配置所有接管的根部阀(一次仪表为完整装置),并需配置完整的安全放散系统,要求所有接口均引至储罐底部的操作台处。 ·采用进口“HOKE”抽真空隔离阀----------------1套 ·采用进口“EDWARDS”真空规管-----------------1套 ·采用进口“ITT”液位计------------------------1套 ·采用“Rosemount3051型”差压变送器附LCD显示器-1套(另配取压阀组、和引压导管) ·采用“Rosemount1151型”压力变送器附LCD显示器---1套(另配取压阀、和引压导管) ·采用“JOTUN”油漆----------------------------1台 ·根部阀门的焊接-------------------------------1套(注:根部阀由储罐厂家在工厂进行焊接) ·夹层珠光砂-----------------------――-------------1台 ·配套地脚螺栓及双螺母-------------------------16套/台(地脚螺栓材料:16Mn) ·基础模板--------------------------------------1套/台 ·备品备件----------------按招标文件提供配套取压针形阀及差压变送器取压三阀组(详见备品备件清空单) ·竣工资料---------------------------------------6套/台 2、备品备件 表3 序号 设备名称 品牌 型号规格 数量 1 取压用针形阀 不锈钢针形阀 DN10 8 2 差压变送器取压三阀组 Rosemount 3 3、特殊工具 由于LNG储槽为静设备,故没有特殊工具。 5.1.4 储罐流程示意图(供参考) 5.2增压泵橇 安装地点:加气站储罐区内。 增压泵橇由低温潜液泵、低温质量流量计、卸车增压器、EAG加热器、调压饱和加热器、管件阀门、安全放散等设施的组成,通过管道连接集成在一个底座橇上,橇体底座为20#槽钢及工字钢组合的碳钢焊接件,做表面防腐。可满足在简易混凝土基础上进行设备的现场管道连接和固定。投标方需提供泵橇设备平面布置图及参考的土建基础、接口要求图纸。 5.2.1低温潜液泵(含泵池及配套装置) 5.2.1.1技术参数 形式:全浸润型 介质:LNG 数量:1台 流量:满足至少两台加气机的加气要求,最大输送能力320L/min以上; 流量范围:50~400L/min; 泵池:日蒸发率小于50%; 电机:变频电机(随泵体购置,变频器采用ABB品牌)。 低温潜液泵主要技术参数表 表4 名 称 单 位 技术参考 工作介质 LNG 设计流量 L/min 320 进口压力 MPa 0.1~0.5 扬程 m 260 所需进口净正压头 m 0.9 电源 3相,380V,50HZ 5.2.1.2技术要求 1、设备需符合数据表中所列条件,并按最少20年使用寿命的标准来进行设计制造。无故障连续运行寿命至少3年。 2、泵制造商应将泵和电机成撬在同一底座上。 3、数据表上指明的性能是针对单台泵的要求。 4、对调速电机驱动的泵机组,泵制造商还应成套提供驱动系统的变频调速系统。每1台泵应由1台变频控制的电机直接驱动。 5、传动装置、辅助设备、配管及配件应设计和制造成易于维修。 6、联轴器及泵体应配有可装卸的保冷箱(如有)。 7、规格书中规定的系统内所有泵的零部件包括泵及辅助系统撬座,应按1类2区D组危险区域环境中额定运行条件设计。 8、提供的泵机组的启动系统应有自动和手动的,只要求一个命令(就地和远控)就可以完成开启程序;停车信号(就地和远控)可使机泵安全地自动关闭,以实现泵机组的自动保护。泵机组应能就地、遥控启/停,此控制是通过可锁定的三位(就地、停止和远控)选择实现,无论选择器位于哪一个位置,“停”控制总是优先的。 5.2.2 卸车增压器和储罐增压器及EAG加热器、调饱和加热器 增压器具备卸车及储罐自增压调饱和压力用。增压器联体设计,充分节省空间。 主要技术参数表 表5 序号 技术参数名称 增压器参数 EAG加热器参数 调饱和加热器 1 进口温度 设计温度 -196℃ -196℃ -196℃ 运行温度 >-162℃ >-162℃ >-162℃ 2 出口温度 设计温度 -196℃ -196℃ -196℃ 运行温度 >-145℃ 常温 >-145℃ 3 设计压力(MPa) 1.6 1.6 1.6 4 工作压力(MPa) 0.4~0.8 0.4~0.8 0.4~0.8 5 单台汽化量(Nm3/h) 300 100 150 6 安装形式 室外 室外 室外 7 材料 LF21 LF21 LF21 8 数量 1 1 1 5.2.3卸车流量计 增压泵橇配置卸车质量流量计一台,可实现使用泵或增压器卸液时的精确计量,并远传至控制室显示屏上显示卸液瞬时流量与累计流量。流量计选型为美国爱默生CFM200大流量LNG专用流量计、独立显示流量参数,与加气计量互不影响。 5.2.4增压泵橇配管设计与施工要求 5.2.4.1 根据工程的特点,增压泵橇配管设计施工主要内容包括以下几个方面: (1)工艺管线设计与施工:包括低温下的各种工艺管道、管件及阀门、安全泄压、吹扫管线设计与施工(包括氮气吹扫系统、安全放空系统)。 (2)一次仪表安装及管道设计与施工:包括测量压力、温度、流量等参数的一次仪表安装。 (3)管道支吊架设计与施工、保冷(保温)设计与施工。 5.2.4.2 增压泵橇配管设计都按照低温工艺管线设计,设计温度-196度。 1)管道 材质为奥氏体不锈钢,钢号为0Crl8Ni9,符合GB/T14976-2002《流体输送用不锈钢无缝钢管》。配管用标准外径采用GB8163或SH3405(壁厚系列为SCH10s); 2)管件 材质为奥氏体不锈钢,钢号为0Crl8Ni9,符合GB/12459-2005标准的对焊无缝管件(冲压); 3)法兰 材质为奥氏体不锈钢,钢号为0Crl8Ni9,符合HG20592-2009标准的公制突面带颈对焊钢制法兰;与法兰相应的紧固件采用全螺纹螺柱、Ⅱ型六角螺母(HG/T20634-2009,GB/T6175,GB/T6176),材料为A193,B8M C1.2/A194-8M,螺柱、螺母应经冷加工硬化。法兰为配对法兰。供货时应配套供应设备的支腿地脚螺栓、螺母。 4)密封垫片 采用缠绕式垫片(HG/T20610-2009),垫片形式为带内环和对中环型,金属带材料为00Cr19Ni10,填料为PTFE。至少多带一副备用垫片。 5)阀门 采用专用低温阀门,应满足输送LNG压力(压力级别PN1.6Mpa)、流量要求,且具备耐低温性能(-196℃)。主要包括:专用长轴截止阀、短轴截止阀、闸阀、三通阀、安全阀、止回阀等等,另外还包括气动低温阀门:紧急切断阀、升压调节阀、减压调节阀及管道压力控制阀等。 管道阀门选用按照API标准制造的专用液化天然气用不锈钢阀门,钢号为0Cr18Ni9,保温管段采用长轴式,不保温管段采用短轴。阀门与管道间的连接可采用焊接型式连接(DN40及以下为承插焊,DN50及以上为对接焊)或真空法兰连接型式。 5.2.4.3 安全泄压、放空系统设计 安全泄压系统主要由安全阀、安全阀出口支管、各手动放空支管、放空总汇集管、EAG加热器、阻火器、放散管组成。 1)、安全阀及爆破片 根据泄放介质及泄放量的不同,本加气站可分为三种不同的安全阀,依次为低温弹簧封闭全启式安全阀、低温弹簧封闭微启式安全阀和常温弹簧封闭全启式安全阀。在LNG贮槽的内槽及外槽和缓冲罐上设置爆破片。 2)、放空系统设计 放空系统包括低温放散系统和常温放散系统,主要由各手动放空支管、安全阀出口支管、汇集管、EAG加热器、阻火器、放散管组成。 阻火器内装耐高温陶瓷环,安装在放空系统汇集管的末端上,当放空口管处出现着火时可以防止火焰回窜,起到阻隔火焰作用,保证设备安全。 5.2.4.4 一次仪表安装 压力表必须垂直安装,测量液态天然气时,仪表需与测量点保持同一高度,引出管为水平即可。压力表的引出管都为DN15小管径管嘴,对于管径小于等于DN40的管道,采用异径三通,引出压力表管嘴与三通及管道与三通的焊接都为承插焊;对于大于DN40的管道,采用在管道上钻孔,引出DN15压力表管嘴,管嘴与管道采用环形焊,并需做补强。 5.2.4.5 管道支吊架设计 根据所要支撑的管道温度的不同,可以分为常温支吊架和低温管托。根据作用的不同,可分为导向支架、固定支架、限位支架等。 低温管托选用硬性聚氨脂材料的成型管托,保冷性能与聚乙烯保冷材料相当。根据安装位置的不同,可分为4种型号分别为URHA型、BLXa型、URHD型、URGD型。 5.2.4.6 保冷设计 保冷:输送LNG低温液体及BOG低温气体的管线需进行保冷,法兰、阀门均设法兰、阀门保冷套。 应采用最好的真空保温方式,确保加气站运行少排放。撬内加气流程低温管道均采用真空绝热管,其低温阀均为带真空绝热夹套阀门;在真空保温管道连接采用真空法兰。使用真空结构以有效防止热传递和减小蒸发率; 真空管道技术参数: 设计压力:2.5Mpa 设计温度:-196~+60℃ 适用介质:液化天然气等低温液体 冷损量:0.5W/m 漏放气率:2×10-9Pa. m³/s 夹层真空度: 2×10-3Pa 5.3高压气化器 5.3.1高压空温式气化器 选用2台1000N m³/h高压空温汽化器,一用一备,每6小时定时切换、定时除霜。 项 目 单位 指 标(参数) 备 注 介质 LNG 汽化量 1000Nm³/h 主体材料 LF21 设计压力 MPa 32 工作压力 25 设计温度 ℃ -196 出口温度 不低于环境温度10 安装形式 立式 5.3.2高压水浴式气化器 选用1台汽化能力1000Nm³/h的水浴式高压复热器,与空温式高压汽化器串联,复热空温式汽化器出口的气态天然气。 序号 名称 技术参数 管程 壳程 1 汽化量 1000Nm³/h 2 工作介质 CNG 水 3 设计压力 32MPa 0.4MPa 4 最高工作压力 25MPa 0.3MPa 5 设计温度 -50℃ 95℃ 6 进口介质 CNG 水 7 出口介质 CNG 8 进口温度 -70~-80℃ 90℃ 9 出口温度 10℃ 70℃ 10 材质 0Cr18Ni9 Q235-B 11 安装形式 立式 5.3.3技术要求 1、供货时应配套供应配对法兰、垫片、螺柱、螺母。法兰连接采用突面带颈对焊钢制管法兰(HG/T20592-2009),法兰材质为OCr18Ni9,接管外径壁厚与工艺管道相一致;法兰密封垫片采用缠绕式垫片(HG/T20610-2009),垫片形式为带内环和对中环型,金属带材料为0Cr19Ni10,非金属材料为PTFE;紧固件采用全螺纹螺柱、Ⅱ型六角螺母(HG/T20634-2009,GB/T6175,GB/T6176),材料为A193,B8M C1.2/A194-8M,螺柱、螺母应经冷加工硬化。要求法兰为配对法兰,垫片至少多带一副备用垫片。 2、供货时应配套供应设备的支腿地脚螺栓、螺母。 3、设备制造商应出具设备制造商相应的设计制造资质证明文件。 4、提供的空温式气化器、水浴式气化器材料还应包括:空温式气化器在设计工况下的压降参数,各类气化器换热面积和热负荷,并提供必要的计算书及结构图、铝翅片管厚度(含铝翅片、管壁厚)。 5.4、柱塞泵 选用2台LNG低温高压柱塞泵,1用1备。 序号 名称 技术参数 1 形式 卧式、单缸、活塞式 2 工作介质 LNG 3 流量 ~1.0 m³/h(流量可调) 4 入口压力 0.35~0.85MPa 5 最大出口压力 25~28MPa 6 输入电源 380V、3相、50Hz 7 防爆等级 DBT4Ⅱ 5.5、顺序控制盘 顺序控制盘由复杂的管路、压力开关、电磁阀、切断阀等组成,本站选用一套自动优先顺序控制盘。 设计压力:32MPa 最高允许工作压力:25MPa 最大流量:1600 Nm³/h 采用PLC遥控,自带控制系统,具有直接充气功能,以提高加气高峰时的加气速度。 5.6、高压储气井 5.6.1设备基本参数 储气井口数:4口 储气井单井水容积:2 m³ 工作压力:25MPa 口径:φ244.48mm×11.05mm 5.6.2技术要求 1、储气井的设计、建造和检验应符合国家现行标准《高压气体地下储气井》SY/T6535的有关规定; 2、井管材质应为符合API SPEC 5CT标准的石油套管; 3、阀门管线采用不锈钢进口阀门, 单井配置3只球阀(含进排气阀、进排气检修阀、排污检修阀)、1只针阀(排污阀); 4、排污管采用不锈钢管,须能方便可靠排污,发生堵塞时不得造成排污管损坏并易于清理; 5、封头选用35CrMoⅣ级锻件、且需经过理化性能分析、UT检验; 6、选用32.5R水泥做到全井段固井。 5.7 LNG加气机 选用进口质量流量计,单套加气机选用2台流量计实现液体加注计量功能,实现精确计量的目的。加气枪选用优质产品,功能安全可靠。 加气机面板采用不锈钢,包括所有必要的计量元件、阀门、安全装置,具有显示计量结果和售气量功能,即加气量、金额、单价等,这些数据可以通过通讯接口传送给控制系统的上位机,进而实现数据的远程采集和管理。 具有班累计功能提高交班效率,保证累计数据真实可靠。有掉电时数据保护、数据延长显示及重复显示功能,停电也可交班。具有完善的数据传输软件可与计算机管理系统实现通讯及控制。 具备计量单位转换功能,预冷智能判断功能,可定量加气,能够查询累计流量、当次加气流量,具有加气超装预判功能,加气机内配置的气动阀门选用高可靠性的低温阀门,加气机的有效精度达到±1%,预冷时间5分钟以内,间断加气再次预冷时间间隔长(4-8分钟)的特点。 加气枪可以连续加气而不会出现枪头与加气口冻结、密封失效等导致LNG外泄等故障现象。加气时能自动识别车用钢瓶是否充满,并能自动停机。 5.7.1设备基本参数: LNG加气机的主要技术指标 适用介质 LNG 流量范围 1~160L/min 计量准确度 ±1.0% 额定工作压力 1.6Mpa 环境温度 -30℃~55℃ 管路温度 -196℃~55℃ 计量单位 Kg、L、Nm3 读数最小分度值 0.01 Kg、(L、Nm3) 单次计量范围 0~9999.99 Kg(L、Nm3) 累计计量范围 99999999.99 Kg(L、Nm3) 加气软管(含拉断阀) 1英寸不锈钢软管 4m 气相回收软管 1/2英寸不锈钢软管 4 m 加气枪头 进口1英寸LNG专用加气枪 气相管接头 1/2英寸快速接头。 工作电源 220V AC 5A 防爆等级 整机防爆 Exdibem Ⅱ AT4 5.7.2 技术要求 所有阀门均可卸开维修。配置安全联锁系统,加气软管设有拉断保护装置,拉断现象出现时系统转入保护状态,当加气软管被拉断时可自动停机,确保液体不泄漏。泵、加气机预冷判断,条件满足方可开始加气作业。 采用独立的计量控制系统,具有压力、温度补偿功能,计量精度通过相关部门认证。 具有非定量加气和预置定量加气功能,具有体积加气和质量加气选择功能;有掉电时数据保护、数据延长显示及重复显示功能,停电也可交班。 低温泵安全启停控制;液体超装、低液位控制;完善的压力监控机制。 加气机预装ESD控制按钮。 具备远程监控接口功能;加气压力、温度和流量、流速可远传至加气站控制系统,实行统一的管理。 加气机的操作面板和显示安装在机柜上,便于操作。 本安和防爆设计,安全可靠。 选用高亮度显示屏,字体清晰醒目。 10)加气机上有给加气枪化冰的压缩空气或氮气吹扫装置。 11)加气机采用半封闭结构,门应为可拆结构;不锈钢外壳设计,美观大方。 12)所有接管对外连接均采用法兰方式。 13)加气机低温管道保温采用真空管及接头泡沫玻璃保温形式。 14)配置静电接地栓,提高安全性。 5.8 L-CNG加气机 5.8.1设备基本参数: 计量精度:±0.5% 流量范围: 0~40N m³/min /枪 额定工作压力:20MPa 最大工作压力:25MPa 环境温度:-20℃~+50℃ 工作电源:220V±15% 50Hz±1Hz 加气方式:定量、非定量,可随时查询总累计量 加气枪嘴:Φ12mm插销式 进气方式:高、中、低压三线并设控制阀门 加气软管长度:4.5m,配置拉断阀,入口球阀以及可在线清洗过滤器。配置手动应急关断球阀。 双面液晶显示屏(带夜光)带单价、加气量、金额显示。故障自诊断且显示故障码。 采用可靠的质量流量计。 加气过程直接显示压力,加气压力可调整。 具有IC卡系统及售气电脑管理功能。 带通讯接口,可与计算机连接(提供通信协议)。 三线双枪天然气加气机应包括以下主要部件 序号 名称 序号 名称 1 质量流量计 8 压力表 2 高压电磁阀 9 胶管 3 三通球阀 10 单向阀 4 二通球阀(应急) 11 入口球阀 5 压力传感器 12 过滤器 6 拉断阀 13 电脑部件 7 安全阀 14 机架 5.8.2技术要求 1、采用进口质量流量计并带有温度传感器进行补偿,和高精度的压力传感器保证了高精度的精确计量; 2、质量流量计、高压电磁阀、单向阀、手动球阀、压力表、拉断阀、高压软管、压力传感器、枪阀等均采用可靠元器件。 3、电脑控制器采用工业级电子元器件,电脑中的控制元件应可方便更换。 4、可在线清洗过滤器,保证阀件的长期可靠运行。 5.9 自控系统 加气站自动控制系统主要承担的任务是对储罐、低温泵、气化器、站内工艺阀门以及加气机的监控和管理,完成卸车、储存、气化、调压、加气等各种工艺过程的采集、控制、显示、报警等监控功能,又具有参数查询、历史记录查询及报表打印等管理功能,同时要完成对加气站的安全状态进行监测,通过泄漏报警仪等监测设备及时发现泄漏等隐患,并予报警并关闭紧急切断阀。 站控系统由传感器、变送器、电磁阀、控制板、工控机等设备组成。 5.9.1自控系统主要设备构成 站控系统的设备构成 序号 名称 型号 数量 生产厂家 PLC部分 1 PLC柜体 1 2 电源 24V 1 3 CPU 集成控制板 1 4 网卡 5 I/O模块 若干 6 安全栅 若干 7 避雷器 8 中间继电器 若干 9 开关电源 1 10 信号灯、按钮等 若干 11 信号灯 1 12 燃气泄漏报警 若干 13 辅材 1 变频柜或软启动柜部分(含配电功能) 1 变频柜体 1 2 变频器或软启动器 ABB 1 3 热继电器 1 4 接触器 1 5 电流表 1 6 互感器 1 7 电压表 1 8 声光报警器 1 9 断路器 1 10 空气开关 若干 11 辅材 1 上位机部分 1 工控机 1 2 显示器 22"液晶宽屏 1 3 操作系统 WINXP专业版 1 4 组态软件 1 5 上位监控软件 1 现场部分 1 储罐温度变送器 1 2 储罐压力变送器 1 3 储罐液位计 2 潜液泵温度变送器 1 潜液泵泵池压力 1 潜液泵出口压力 1 4 柱塞泵出口压力变送器 2 5 柱塞泵出口温度变送器 2 6 高压空温式气化器出口温度变送器 1 7 高压水浴式气化器出口温度变送器 1 8 高压储气井压力变送器 3 9 防爆操作柱 若干 10 压力表 若干 11 电磁阀 若干 应用软件 1 HMI界面开发 1 2 L-CNG/LNG复合式加气站计费系统软件 1 5.9.2站控系统主要功能 1、控制功能: a.控制系统状态模式的设计 LNG加气的工艺分为卸车、调
