管桩工程技术交底.docx

工程名称
中油海渤海湾生产支持基地项目第5合同段
交底部位
倒班楼管桩
工程编号

日 期
2010.5.30

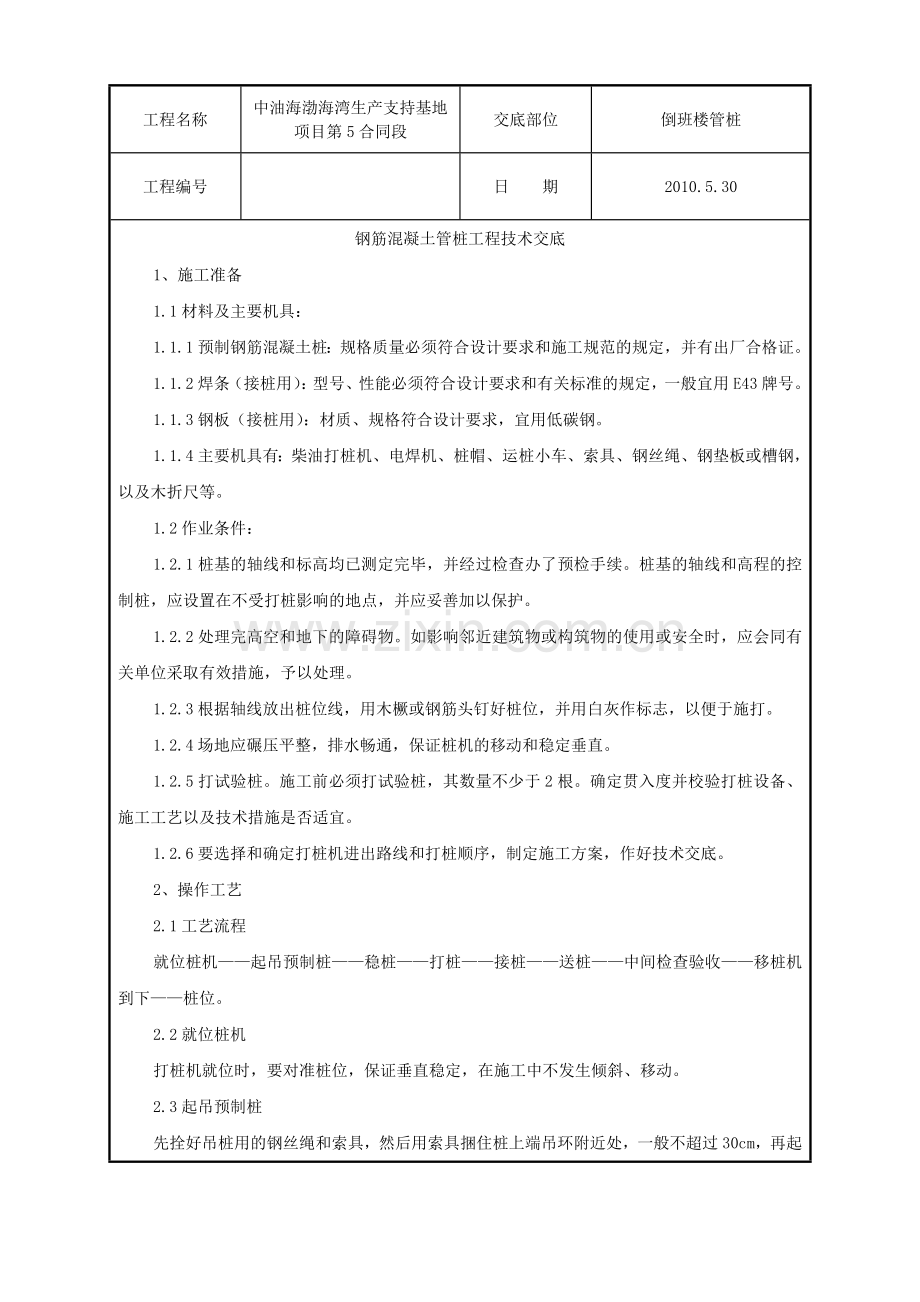

钢筋混凝土管桩工程技术交底
1、施工准备
1.1材料及主要机具：
1.1.1预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。
1.1.2焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E43牌号。
1.1.3钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。
1.1.4主要机具有：柴油打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢，以及木折尺等。
1.2作业条件：
1.2.1桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。
1.2.2处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。
1.2.3根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。
1.2.4场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。
1.2.5打试验桩。施工前必须打试验桩，其数量不少于2根。确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。
1.2.6要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。
2、操作工艺
2.1工艺流程
就位桩机——起吊预制桩——稳桩——打桩——接桩——送桩——中间检查验收——移桩机到下——桩位。
2.2就位桩机
打桩机就位时，要对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
2.3起吊预制桩

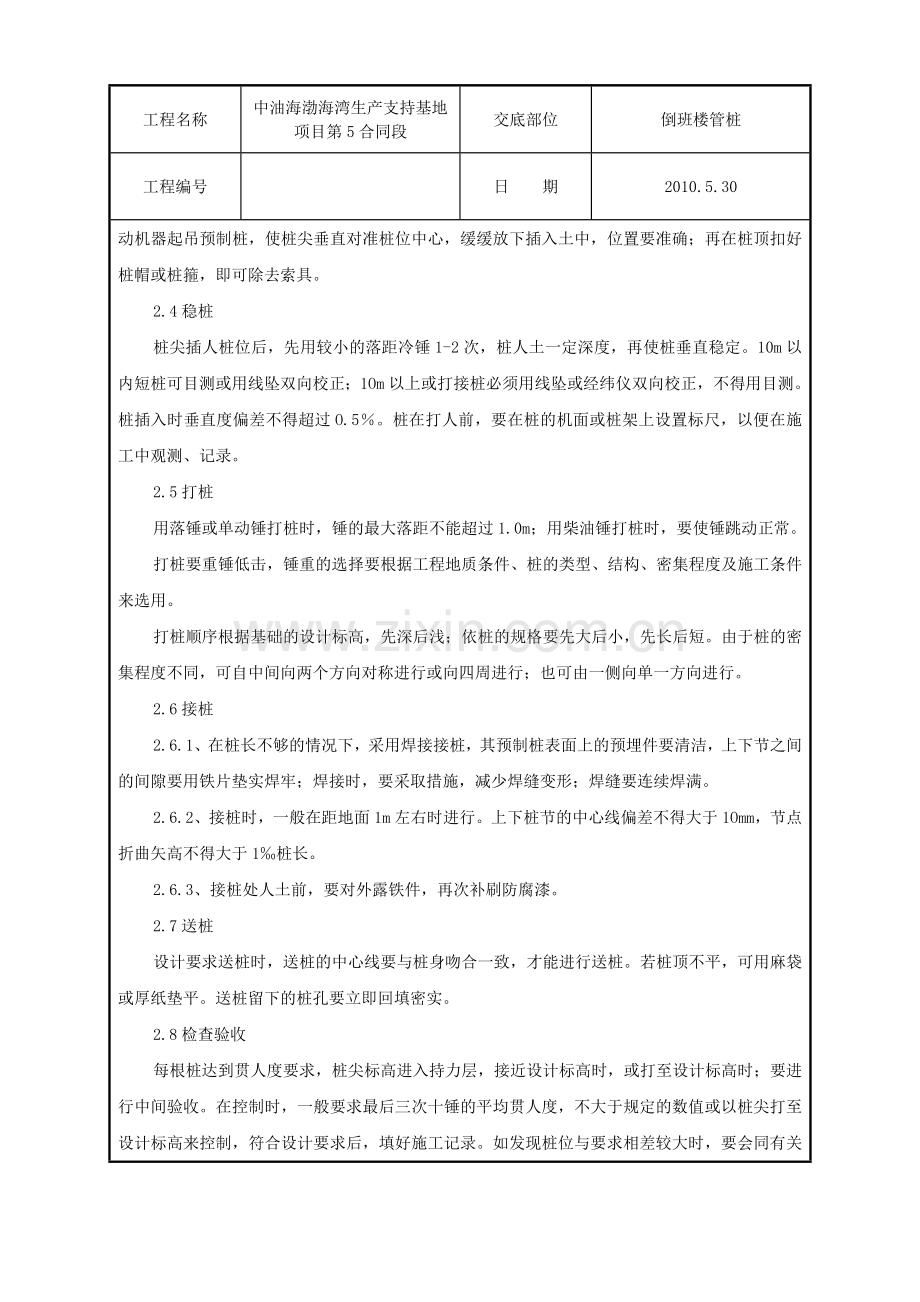

先拴好吊桩用的钢丝绳和索具，然后用索具捆住桩上端吊环附近处，一般不超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
2.4稳桩
桩尖插人桩位后，先用较小的落距冷锤1-2次，桩人土一定深度，再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正；1Om以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。桩插入时垂直度偏差不得超过O.5％。桩在打人前，要在桩的机面或桩架上设置标尺，以便在施工中观测、记录。
2.5打桩
用落锤或单动锤打桩时，锤的最大落距不能超过1.0m；用柴油锤打桩时，要使锤跳动正常。
打桩要重锤低击，锤重的选择要根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。
打桩顺序根据基础的设计标高，先深后浅；依桩的规格要先大后小，先长后短。由于桩的密集程度不同，可自中间向两个方向对称进行或向四周进行；也可由一侧向单一方向进行。
2.6接桩
2.6.1、在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件要清洁，上下节之间的间隙要用铁片垫实焊牢；焊接时，要采取措施，减少焊缝变形；焊缝要连续焊满。
2.6.2、接桩时，一般在距地面1m左右时进行。上下桩节的中心线偏差不得大于1Omm，节点折曲矢高不得大于1‰桩长。
2.6.3、接桩处人土前，要对外露铁件，再次补刷防腐漆。
2.7送桩
设计要求送桩时，送桩的中心线要与桩身吻合一致，才能进行送桩。若桩顶不平，可用麻袋或厚纸垫平。送桩留下的桩孔要立即回填密实。
2.8检查验收
每根桩达到贯人度要求，桩尖标高进入持力层，接近设计标高时，或打至设计标高时；要进行中间验收。在控制时，一般要求最后三次十锤的平均贯人度，不大于规定的数值或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录。如发现桩位与要求相差较大时，要会同有关单位研究处理，然后移桩机到新桩位。
待全部桩打完后，开挖至设计标高，做最后检查验收，并将技术资料整理完毕提交甲方。
3、质量标准
要求符合《建筑地基基础工程施工质量验收规范》GB50202-2002的规定
3.1一般规定
3.1.1桩位的放样允许偏差如下：
群桩20mm 单排桩10mm。
3.1.2桩基工程的桩位验收，除设计有规定外，应按下述要求进行：
当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。
当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。
3.1.3打(压)入桩(预制混凝土方桩、先张法预应力管桩、钢桩)的桩位偏差，必须符合表3.1.3的规定。斜桩倾斜度的偏差不得大于倾斜角正切值的15％(倾斜角系桩的纵向中心线与铅垂线间夹角)。
表3.1.3预制桩（钢桩）桩位的允许偏差（mm）
序号
项目
允许偏差
1
盖有基础梁
的桩
(1)垂直基础梁的中心线
(2)沿基础梁的中心线
100+0.01H
150+0.01H
2
桩数为1～3根桩基中的桩
100
3
桩数为4～16根桩基中的桩
1／2桩径或边长
4
桩数大于16根桩基中的桩
(1)最外边的桩
(2)中间桩
1／3桩径或边长
1／2桩径或边长
注：H为施工现场地面标高与桩顶设计标高的距离。
3.1.4灌注桩的桩位偏差必须符合表4.1.4的规定，桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按本章的各节要求执行。每浇注50m3必须有1组试件，小于50m3的桩，每根桩必须有1组试件。
3.2混凝土预制桩
3.2.1桩在现场预制时，应对原材料、钢筋骨架(见表4.4.1)、混凝土强度进行检查采用工厂生产的成品桩时，桩进场后应进行外观及尺寸检查。
3.2.2施工中应对桩体垂直度、沉桩情况、桩项完整状况、接桩质量等进行检查，对电焊接桩，重要工程应做10％的焊缝探伤检查。
3.2.3施工结束后，应对承载力及桩体质量做检验。
3.2.4对长桩或总锤击数超过500击的锤击桩，应符合桩体强度及28d龄期的两项条件才能锤击。
3.2.5钢筋混凝土预制桩的质量检验标准应符合表4.2.2的规定。
表4.2.1预制桩钢筋骨架质量检验标准（mm）
项目
序号
检查项目
允许偏差或允许值
检查方法
主控
项目
1
主筋距桩顶距离
±5
用钢尺量
2
多节桩锚固钢筋位置
5
用钢尺量
3
多节桩预埋铁件
±3
用钢尺量
4
主筋保护层厚度
±5
用钢尺量
—般
项目
1
主筋间距
±5
用钢尺量
2
桩尖中心线
10
用钢尺量
3
箍筋间距
±20
用钢尺量
4
桩顶钢筋网片
±10
用钢尺量
5
多节桩锚固钢筋长度
±10
用钢尺量
表4.2.2钢筋混凝土预制桩的质量检验标准
项目
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
主控
项目
1
桩体质量检验
按基桩检测技术规范
按基桩检测技术规范
2
桩位偏差
见GB50202-2002表5.1.3
用钢尺量
3
承载力
按基桩检测技术规范
按基桩检测技术规范
一般
项目
1
砂、石、水泥、钢材等原材料
(现场预制时)
符合设计要求
查出厂质保文件或抽样送检
2
混凝土配合比及强度(现场预
制时)
符合设计要求
检查称量及查试块记录
3
成品桩外形
表面平整，颜色均匀，掉
角深度<10mm，蜂窝面积
小于总面积0.5％
直观
4
成品桩裂缝(收缩裂缝或起
吊、装运、堆放引起的裂缝)
深度<20mm，宽度<0.25mm。横向裂缝不超过边长的一半
裂缝测定仪，该项在地下水有侵蚀地区及锤击数超过500击的长桩不适用
5
成品桩尺寸：横截面边长
桩顶对角线差
桩尖中心线
桩身弯曲矢高
桩顶平整度
mm
mm
mm

mm
±5
<10
<1O
<1／1000L
<2
用钢尺量
用钢尺量
用钢尺量
用钢尺量，L为桩长
用水平尺量
6
电焊接桩：焊缝质量
见GB50202第5.5.4-2
见GB50202表5.5.4-2
电焊结束后停歇时间
min
>1.0
秒表测定
上下节平面偏差
mm
<10
用钢尺量
节点弯曲矢高

<1／1000L
用钢尺量，L为两节桩长
7
硫磺胶泥接桩：胶泥浇注时间
min
<2
秒表测定
浇注后停歇时间
min
>7
秒表测定
8
桩顶标高
mm
±50
水准仪
9
停锤标准
设计要求
现场实测或查沉桩记录
4、成品保护
4.1、桩应达到设计强度的70％方可起吊，达到100％才能运输。
4.2、桩在起吊及搬运时，必须做到吊点符合设计要求，要平稳并不得损坏。
4.3、桩的堆放要符合下列要求：
(1)场地平整、坚实，不得产生不均匀下沉。
(2)垫木与吊点的位置要相同，并保持在同一平面内。
(3)同桩号的桩要堆放在一起，而桩尖要向一端。
(4)多层垫木要上下对齐，最下层的垫木要适当加宽。堆放层数一般不超过4层。
4.4、妥善保护好桩基的轴线和标高控制桩，不得由于碰撞和振动而位移。
4.5、打桩时如发现地质资料与提供的数据不符时，要停止施工，并与有关单位共同研究处理。
4.6、在邻近有建筑物或岸边、斜坡上打桩时，要会同有关单位采取有效的加固措施。施工时要随时进行观测，确保避免因打桩振动而发生安全事故。
4.7、打桩完毕进行基坑开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。
5、应注意的质量问题
5.1、预制桩必须提前定货加工，打桩时预制桩的强度必须达到设计强度的100％，养护期一个月后方准施打。
5.2、桩身断裂。由于桩身弯曲过大，强度不足及地下有障碍物等原因造成，或桩在堆放、起吊、运输过程中产生断裂，没有发现所致原因，要及时检查。
5.3、桩顶碎裂。由于桩顶强度不够及钢筋网片不足、主筋距桩顶面太小，或桩顶不平、施工机具选择不当等原因所造成。要加强施工准备时的检查。
5.4、桩身倾斜。由于场地不平、打桩机底盘不水平或稳桩不垂直、桩尖在地下遇见硬物等原因所造成。要严格按工艺操作规定执行。
5.5、接桩处拉脱开裂。连接处表面不干净、连接铁件不平、焊接质量不符合要求、接桩上下中心线不在同一条线上等原因所造成。
5.6打桩过程中，遇见下列情况要暂停，并及时与有关单位研究处理：
贯入度剧变；
桩身突然发生倾斜、位移或有严重回弹；
桩顶或桩身出现严重裂缝或破碎。
冬期在冻土区打桩有困难时，要先将冻土挖除或解冻后进行。
6、安全标准
6.1吊桩前应将桩锤提升到一定位置固定牢靠，防止吊桩锤坠落。
6.2起吊时吊点必须正确，速度要均匀，桩身应平稳，必要时桩架应设缆风。
6.3桩身附着物要清除干净，起吊后人员不准在桩下通过。
6.4吊桩与运桩发生干扰时，应停止运桩。
6.5插桩时，手脚严禁伸人桩与龙门之间。
6.6用撬棍或板舢等工具校正桩时，用力不宜过猛。
6.7打桩时应采取与桩型、桩架和桩锤相适应的桩帽及衬垫，发现损坏应及时修整或更换。
6.8锤击不宜偏心，开始落距要小。如遇贯人度突然增大桩身突然倾斜、位移、桩头严重损坏、桩身断裂、桩锤严重回弹等应停止锤击，经采取措施后方可继续作业。
6.9熬制胶泥要穿好防护用品。工作棚应通风良好，注意防火；容器不准用锡焊，防止熔穿漏泄；胶泥浇注后，上节桩应缓慢放下，防止胶泥飞溅。
6.10套送桩时。应使送桩、桩锤和桩三者中心在同一轴线上。
6.11拔送桩时应选择合适的绳扣，操作时必须缓慢加力．随时注意桩架、钢丝绳的变化情况。
6.12送桩拔出后．地面孔洞必须及时回填或加盖。

技术负责人： 交底人： 接交人：
