关于非接触式IC智能(射频)卡及其读写设备内核技术的研究与应用开发.docx

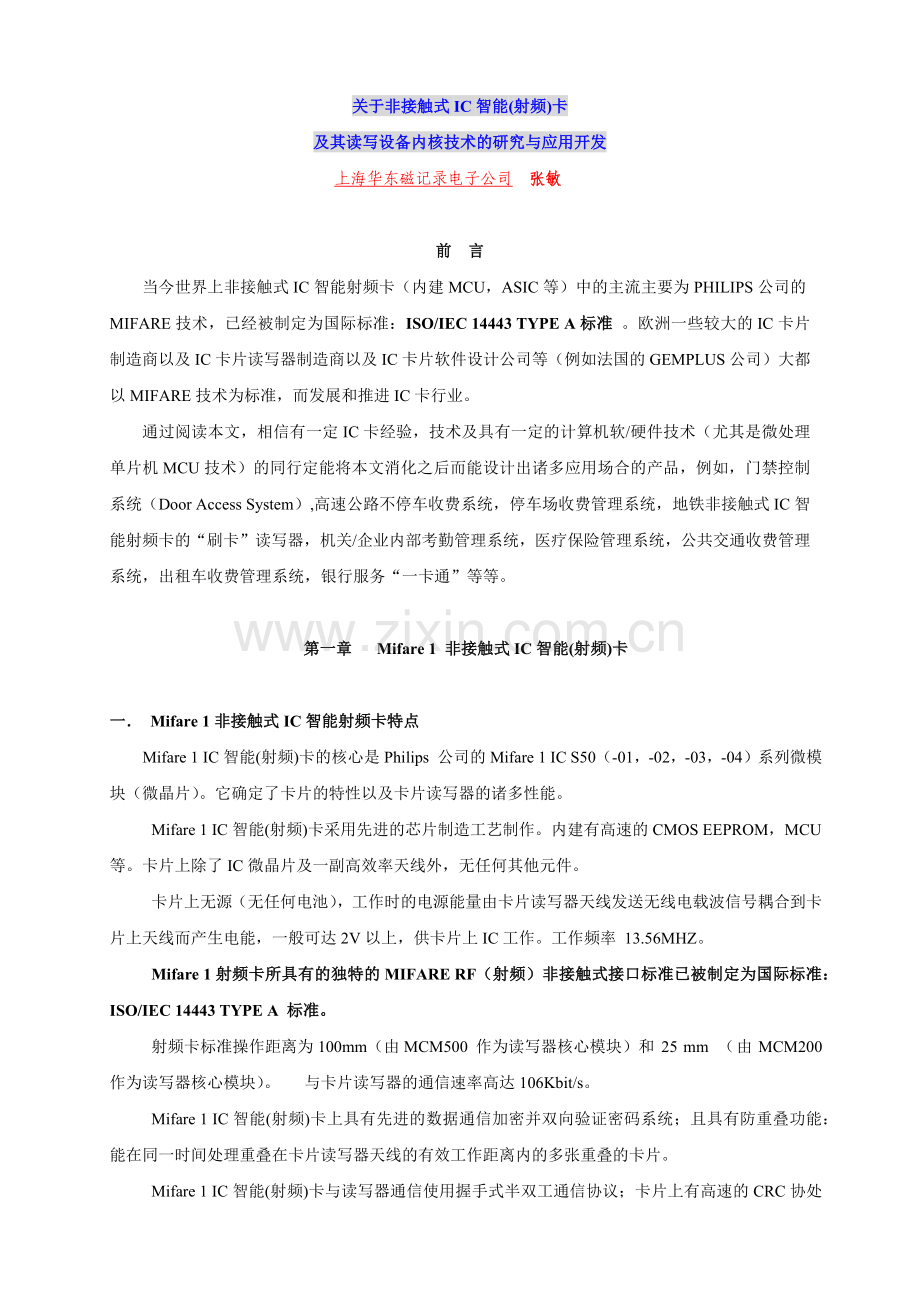

关于非接触式IC智能(射频)卡
及其读写设备内核技术的研究与应用开发
 上海华东磁记录电子公司 张敏

前 言
  当今世界上非接触式IC智能射频卡（内建MCU，ASIC等）中的主流主要为PHILIPS公司的MIFARE技术，已经被制定为国际标准：ISO/IEC 14443 TYPE A标准 。欧洲一些较大的IC卡片制造商以及IC卡片读写器制造商以及IC卡片软件设计公司等（例如法国的GEMPLUS公司）大都以MIFARE技术为标准，而发展和推进IC卡行业。
通过阅读本文，相信有一定IC卡经验，技术及具有一定的计算机软/硬件技术（尤其是微处理单片机MCU技术）的同行定能将本文消化之后而能设计出诸多应用场合的产品，例如，门禁控制系统（Door Access System）,高速公路不停车收费系统，停车场收费管理系统，地铁非接触式IC智能射频卡的“刷卡”读写器，机关/企业内部考勤管理系统，医疗保险管理系统，公共交通收费管理系统，出租车收费管理系统，银行服务“一卡通”等等。

第一章 Mifare 1 非接触式IC智能(射频)卡

一． Mifare 1非接触式IC智能射频卡特点
Mifare 1 IC智能(射频)卡的核心是Philips 公司的Mifare 1 IC S50（-01，-02，-03，-04）系列微模块（微晶片）。它确定了卡片的特性以及卡片读写器的诸多性能。
Mifare 1 IC智能(射频)卡采用先进的芯片制造工艺制作。内建有高速的CMOS EEPROM，MCU等。卡片上除了IC微晶片及一副高效率天线外，无任何其他元件。
卡片上无源（无任何电池），工作时的电源能量由卡片读写器天线发送无线电载波信号耦合到卡片上天线而产生电能，一般可达2V以上，供卡片上IC工作。工作频率 13.56MHZ。
Mifare 1射频卡所具有的独特的MIFARE RF（射频）非接触式接口标准已被制定为国际标准：ISO/IEC 14443 TYPE A 标准。
射频卡标准操作距离为100mm（由MCM500 作为读写器核心模块）和 25 mm （由MCM200 作为读写器核心模块）。 与卡片读写器的通信速率高达106Kbit/s。
Mifare 1 IC智能(射频)卡上具有先进的数据通信加密并双向验证密码系统；且具有防重叠功能：能在同一时间处理重叠在卡片读写器天线的有效工作距离内的多张重叠的卡片。
Mifare 1 IC智能(射频)卡与读写器通信使用握手式半双工通信协议；卡片上有高速的CRC协处理器，符合CCITT标准。
卡片制造时具有唯一的卡片系列号，没有重复的相同的两张MIFARE 卡片。
卡片上内建8K（bit） EEPROM存储容量并划分为16个扇区，每个扇区划分为4个数据存储块，每个扇区可由多种方式的密码管理。
卡片上还内建有增值/减值的专项的数学运算电路，非常适合公交/地铁等行业的检票/收费系统。典型的检票交易时间最长不超过100ms(0.1秒)（包括卡片的认证，6个扇区的读（768bit,2个扇区的认证），2个扇区的写操作（256bit））。
卡片上的数据读写可超过10万次以上；数据保存期可达10年以上，且卡片抗静电保护能力达2KV以上。

二． Mifare 1非接触式IC智能射频卡功能组成

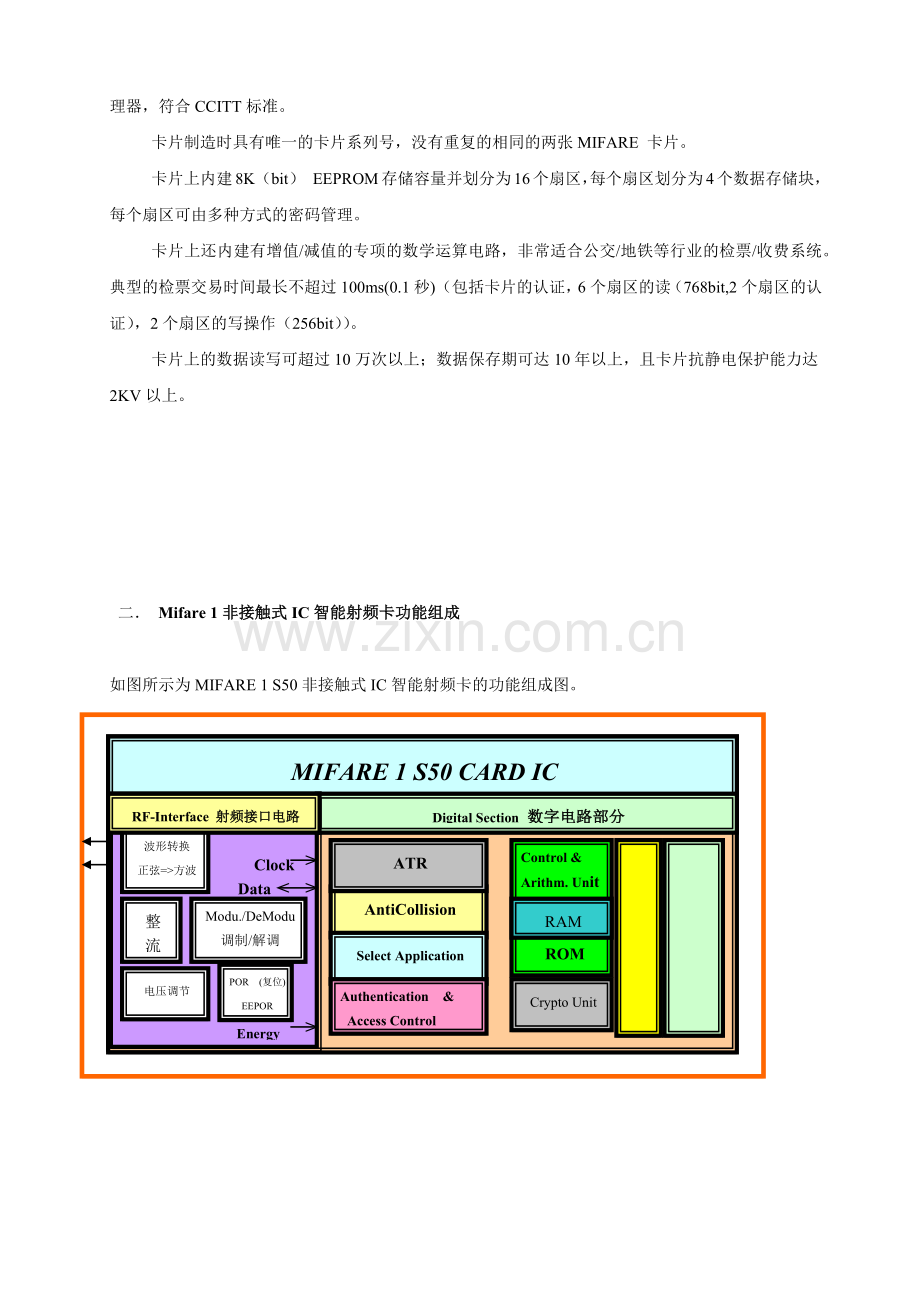

如图所示为MIFARE 1 S50非接触式IC智能射频卡的功能组成图。
MIFARE 1 S50 CARD IC

Clock
Data

Energy

波形转换
正弦=>方波

整流

电压调节

Modu./DeModu
调制/解调

POR (复位)
EEPOR

AntiCollision

ATR

Digital Section 数字电路部分

Select Application

Authentication &
Access Control

Control &
Arithm. Unit

ROM

Crypto Unit

RAM

RF-Interface 射频接口电路

卡片天线

整个卡片包含了两个部分，RF射频接口电路和数字电路部分。

（一）. RF射频接口电路
在RF射频接口电路中，主要包括有波形转换模块。它可将卡片读写器上的13.56MHZ的无线电调制频率接收，一方面送调制/解调模块，另一方面进行波形转换，将正弦波转换为方波，然后对其整流滤波，由电压调节模块对电压进行进一步的处理，包括稳压等，最
终输出供给卡片上的各电路。
POR模块主要是对卡片上的各个电路进行POWER-ON-RESET（上电复位），使各电路同步启动工作。

（二）。 在数字电路部分模块中：
1．   ATR模块：Answer to Request(“请求之应答“)
当一张Mifare 1卡片处在卡片读写器的天线的工作范围之内时，程序员控制读写器向卡片发出REQUEST all(或REQUEST std) 命令后，卡片的ATR将启动，将卡片Block 0 中的卡片类型（TagType）号共2个字节传送给读写器，建立卡片与读写器的第一步通信联络。
如果不进行第一步的ATR工作，读写器对卡片的其他操作（Read/Write等）将不会进行。
卡片的类型（TagType）号共2个字节，可能为：0004H
2．AntiCollision模块：防止（卡片）重叠功能
如果有多张Mifare 1卡片处在卡片读写器的天线的工作范围之内时，AntiCollision模块的防重叠功能将被启动工作。在程序员控制下的卡片读写器将会首先与每一张卡片进行通信，取得每一张卡片的系列号。由于Mifare 1卡片每一张都具有其唯一的系列号，决不会相同，因此卡片读写器根据卡片的序列号来识别，区分已选的卡片，卡片读写器中的MCM中的AntiCollision防重叠功能配合卡片上的防重叠功能模块，由程序员来控制读写器，根据卡片的序列号来选定一张卡片。被选中的卡片将直接与读写器进行数据交换，未被选择的卡片处于等待状态，随时准备与卡片读写器进行通信。
AntiCollision模块（防重叠功能）启动工作时，卡片读写器将得到卡片的序列号Serial Number。序列号Serial Number存储在卡片的Block 0中，共有5个字节，实际有用的为4个字节，另一个字节为序列号Serial Number的校验字节，这在以后章节中详细论述，包括对序列号Serial Number的校验方法等。
序列号Serial Number中实际有用的4个字节，可能为：007e0a42h 。
3． Select Application 模块：主要用于卡片的选择。
当卡片与读写器完成了上述的二个步骤，程序员控制的读写器要想对卡片进行读写操
作，必须对卡片进行“Select” 操作。以使卡片真正地被选中。
被选中的卡片将卡片上存储在Block 0中的卡片的容量“Size” 字节传送给读写器。当读写器收到这一字节后，将明确可以对卡片进行深一步的操作了。例如，可以进行密码验证等等。
读写器收到的“Size” 字节可能为：88h
4． Authentication & Access Control 模块： 认证及存取控制模块
在确认了上述的三个步骤，确认已经选择了一张卡片时，程序员对卡片进行读写操作之前，必须对卡片上已经设置的密码进行认证，如果匹配，则允许进一步的Read/Write操作。
Mifare 1 卡片上有16个扇区，每个扇区都可分别设置各自的密码，互不干涉。因此每个扇区可独立地应用于一个应用场合。整个卡片可以设计成“一卡通”形式来应用。

三遍认证：
如图所示为三遍认证的令牌原理框图。

Mifare 1
卡片

非接触式卡片读写器

（A）RB

(E) （B）TOKEN AB (C)

(D)TOKEN BA

认证过程是这样进行的：
（A）环 ：由Mifare 1卡片 向读写器 发送一个随机数据 RB；
（B）环 ：由读写器收到RB后向Mifare 1卡片发送一个令牌数据TOKEN AB，其中包含了读写器发出的一个随机数据 RA；
（C）环 ：Mifare 1卡片收到 TOKEN AB 后，对TOKEN AB 的加密的部分进行解 密，并校验第一次由（A）环中Mifare 1卡片 发出去的随机数RB是否与（B）环中接收到的TOKEN AB中的RB相一致；
（D）     环 ： 如果（C）环校验是正确的，则Mifare 1卡片 向读写器 发送令牌TOKEN BA给读写器 ；
（E）环 ：读写器 收到令牌TOKEN BA后，读写器将对令牌TOKEN BA中的RB（随机数）进行解密；并校验第一次由（B）环中读写器发出去的随机数RA是否与（D）环中接收到 的TOKEN BA中的RA相一致；
如果上述的每一个环都为“真”，都能正确通过验证，则整个的认证过程将成功。读写器将能对刚刚认证通过的卡片上的这个扇区可以进入下一步的操作（READ/WRITE 等操作）。
卡片中的其他扇区由于有其各自的密码，因此不能对其进行进一步的操作。如想对其他扇区进行操作，必须完成上述的认证过程。
认证过程中的任何一环出现差错，整个认证将告失败。必须从新开始。
如果事先不知卡片上的密码，则由于密码的变化可以极其复杂，因此靠猜测密码而想打开卡片上的一个扇区的可能性几乎为零。
这里提醒一下程序员和卡片的使用者，必须牢记卡片中的16个扇区的每一个密码，否则，遗忘某一扇区的密码，将使该扇区中的数据不能读写。没有任何办法可以挽救这种低级错误。但是，卡片上的其他扇区可以照样使用。
上述的叙述已经可以充分地说明了Mifare 1 卡片的高度安全性，保密性，及卡片的应用场合多样性，一卡多用（一卡通）。
5． Control & Arithmetic Unit 控制及算术运算单元：
这一单元是整个卡片的控制中心，是卡片的“头脑”。它主要进行对整个卡片的各个单位进行微操作控制，协调卡片的各个步骤；同时它还对各种收/发的数据进行算术运算处理，递增/递减处理，CRC运算处理，等等。是卡片中内建的中央微处理机（MCU）单元。
6． RAM/ROM 单元：
RAM主要配合控制及算术运算单元，将运算的结果进行暂时存储，如果某些数据需要存储到EEPROM，则由控制及算术运算单元取出送到EEPROM存储器中；如果某些数据需要传送给读写器，则由控制及算术运算单元取出，经过RF射频接口电路的处理，通过卡片上的天线传送给卡片读写器。RAM中的数据在卡片失掉电源后（卡片离开读写器天线的有效工作范围内）将被清除。
同时，ROM中还固化了卡片运行所需要的必要的程序指令，由控制及算术运算单元取出去对每个单元进行微指令控制。使卡片能有条不紊地与卡片的读写器进行数据通信。
7． Crypto Unit 数据加密单元：
该单元完成对数据的加密处理及密码保护。加密的算法可以为DES标准算法或其他。
8． EEPROM INTERFACE/EEPROM MEMORY EEPROM存储器及其接口电路：
该单元主要用于存储数据。EEPROM中的数据在卡片失掉电源后（卡片离开读写器天线的有效工作范围内）仍将被保持。用户所要存储的数据被存放在该单元中。Mifare 1卡片中的这一单元容量为8196bit(1 Kbyte)。分为16个扇区。

三．             Mifare 1 IC智能(射频)卡的物理组成及卡片上天线的研究
在卡片上的微晶片外面一般封装了保护层。保护层可以防止微晶片被折叠，扭曲等众多对卡片实施非正常的物理性损坏。同时也防止微晶片受到紫外线的辐射，使卡片能长久地被使用。
但从电性能的角度来看，由于加入了保护层，使IC与卡片上的天线组成的振荡回路的频率将发生变化。因为，保护层给IC微晶片增加了一个输入回路电容Cmount。尽管这个电容只有几个pf 至几十个pf，但对于要求频率精度，稳定度等都很高的非接触式IC智能射频卡来说，也将是很重要的。

天线线圈

带保护层的IC微晶片

Mifare 1 IC智能(射频)卡

卡片上的等效电路如下：
Rcoil La

Ccoil Cpack Cic Cmount
Lcoil

Lb

不带IC微晶片的天线 IC 微晶片

整个卡片的自由振荡频率计算方法：
Fres = 1
2 * 3.1415926 * ( Lcoil * (Ccoil + Cpack +C ic + C mount ) ) 1 / 2
说明：
l       Fres ：卡片的振荡频率，应为13.56MHz
l       Rcoil ：天线线圈的电阻，约6.07欧娒
l       Lcoil ：天线线圈的电感，约 3.6 μH
l       Ccoil ：天线线圈的电容，约 5pf
l       Cpack ：天线线圈的封装后引入的电容, 约 5pf
l       Cic ：IC微晶片的电容，约 16pf
l       Cmount ：IC微晶片的安装后引入的电容, 约 几个pf ~ 几十个pf
l       La ：天线线圈与IC微晶片的接触点a
l       Lb ：天线线圈与IC微晶片的接触点b
其中，
天线线圈的电感：
Lcoil = 2 * L [cm] * ( ln ( L [mm] / D [mm] – 1.04 ) * N p
l       L ： 天线线圈一圈的长度
l       N ：天线线圈圈数，一般为4圈
l       D ：天线线圈直径或导体的宽度
l       P ：由天线线圈的技术而定的N的指数因子，如下表所示：
P值：
天线线圈结构：
1.8
环绕线圈
1.7
Etched(蚀刻)线圈
1.5 ~~ 1.7
印刷电路板线圈
上述天线线圈的电感的公式只能作为首次估测之用，实际的天线线圈的电感必须通过仪器测量而定，但偏差不会很大。

一般 天线线圈的电感 : Lcoil < 4.2μH, 实际中推荐在 3.6μH 左右为最优。
天线线圈的品质因数 Qcoil ：
Qcoil = ω * Lcoil = 2πfres = 2π * 13.56
Rcoil Rcoil Rcoil
一般天线线圈的品质因数 30 < Qcoil < 60。
实际中，品质因数 Qcoil在>30后的增加量， 对卡片的操作距离的增加无明显帮助；品质因数 Qcoil必须 < 60 ,以确保数据通信稳定，可靠，否则天线的有效工作距离内有死区，而不能可靠地进行数据通信。

天线线圈的矩形面积S总：
S总 必须 > 11200 mm2 S总 = S 平均 * N圈
所以S 平均 必须 > 11200 mm2 / N圈
一般，S 平均 >= 2778 mm2 (当卡片上的天线线圈的矩形面积的 长 X 宽 = 40mm X 70 mm时)。
实际中，推荐S 平均 在3330 mm2左右。即，实际设计时，卡片上的天线线圈的矩形面积的长和宽应为：74mm 和45mm，天线线圈的圈数N为4圈，则这样制作出的卡片将能保证通信的距离。

四．Mifare 1卡片的存储结构

Mifare 1卡片的存储容量为8192 BIT X 1位字长（即1K X 8位字长），采用EEPROM作为存储介质，整个结构划分为16个扇区，编为扇区0 ~~ 15。每个扇区有4个块（Block）,分别为块0,块1,块2和块3。每个块有16个字节。一个扇区共有 16 Byte X 4 = 64 Byte。如下图：
扇区0

块 0（厂商标志代码）
块 1
块 2
块 3（A密码+存取控制+B密码）
扇区1

Block 0
Block 1
Block 2
Block 3(A密码+存取控制+B密码）
。
。
。
。
。
。
。
扇区15

。
Block 0
Block 1
Block 2
块 3（A密码+存取控制+B密码）

每个扇区的块3(即第四块) 包含了该扇区的密码A(6个字节)、存取控制(4个字节)、密码B(6个字节)，是一个特殊的块。其余三个块是一般的数据块。
但扇区0的块0是特殊的，是厂商代码，已固化，不可改写。
其中： 第0~4个字节为卡片的序列号，第5个字节为序列号的校验码；
第6个字节为卡片的容量“SIZE”字节；
第7，8个字节为卡片的类型号字节，即Tagtype字节；
其他字节由厂商另加定义。

Mifare 1 卡片的扇区0中的块0（Block 0）存储的16个字节的内容可能为：420a7e00368804004481740630373937h。
下面将对密码A，密码B，存取控制与数据区的关系加以说明：

存取控制的结构如下：(四个字节中的各位依次命名为)
位： 7 6 5 4 3 2 1 0
C2X3_b
C2X2_b
C2X1_b
C2X0_b
C1X3_b
C1X2_b
C1X1_b
C1X0_b
C1X3
C1X2
C1X1
C1X0
C3X3_b
C3X2_b
C3X1_b
C3X0_b
C3X3
C3X2
C3X1
C3X0
C2X3
C2X2
C2X1
C2X0
BX7
BX6
BX5
BX4
BX3
BX2
BX1
BX0
_b 表示取反，如C2X3_b 即C2X3取反；X表示扇区号；Y表示第几块；C表示控制位；B表示备用位；

存取控制对块3的控制如下：(X=0-15)

密码A
密码A
存取控制
存取控制
密码B
密码B
C1X3
C2X3
C3X3
read
Write
read
write
read
write
0
0
0
never
KEYA|B
KEYA|B
never
KEYA|B
KEYA|B
0
1
0
never
Never
KEYA|B
never
KEYA|B
never
1
0
0
never
KEYB
KEYA|B
never
never
KEYB
1
1
0
never
Never
KEYA|B
never
never
never
0
0
1
never
KEYA|B
KEYA|B
KEYA|B
KEYA|B
KEYA|B
0
1
1
never
KEYB
KEYA|B
KEYB
never
KEYB
1
0
1
never
Never
KEYA|B
KEYB
never
never
1
1
1
never
Never
KEYA|B
never
never
never
KEYA|B 表示密码A或密码B；never表示没有条件实现。

对数据块的控制如下表：
(X=0-15扇区、Y=每个扇区的0-2块)
C1XY
C2XY
C3XY
Read
Write
Increment
Decr,Transfer,restore
0
0
0
KEYA|B
KEYA|B
KEYA|B
KEYA|B
0
1
0
KEYA|B
never
never
never
1
0
0
KEYA|B
KEYB
never
never
1
1
0
KEYA|B
KEYB
KEYB
KEYA|B
0
0
1
KEYA|B
never
never
KEYA|B
0
1
1
KEYB
KEYB
never
never
1
0
1
KEYB
never
never
never
1
1
1
Never
never
never
never
块3的初始化值为：a0,a1,a2,a3,a4,a5,ff,07,80,69,b0,b1,b2,b3,b4,b5共16个字节，其中 KEYA是{a0,a1,a2,a3,a4,a5}，KEYB是{b0,b1,b2,b3,b4,b5}，控制存取的四个字节为{0xff,0x07,0x80,0x69}。

存取控制位表示如下(请用户去对照上表以确定初始化状态)：
Ff h
07h
80h
69h

位：# 7 6 5 4 3 2 1 0
1
1
1
1
1
1
1
1
0
0
0
0
0
1
1
1
1
0
0
0
0
0
0
0
0
1
1
0
1
0
0
1
程序员可以根据自已应用的具体情况，对不同的扇区可选用不用的存取控制，不同的密码，但应注意其每一位的格式，以免误用！
数据块有两种应用方法，一种是用作一般的数据保存用，直接读写。另一种用法是用作数值块，可以进行初始化值、加值、减值、读值的运算。系统配用相应的函数完成相应的功能。
MCM内核技术说明

第二章  MCM的硬件内核电路

一．             MCM200/MCM500读写模块说明
Mifare Core Module是MCM的全称，意为Mifare 核心模块。
Philips公司的MCM 主要有两种产品型号，为MCM200和MCM500。这两种智能模块均被用于读写Mifare 1非接触式IC智能射频卡的读写器中，负责读写器中对非接触式IC智能射频卡片的读写等功能，一般在读写器中还必须有MCU（微处理单片机）来对MCM进行控制，及对读写器的其他方面进行控制，例如对键盘，显示，通信等部分的控制等等。
MCM200模块主要应用于对卡片操作距离在 25mm的卡片读写器中；
MCM500模块主要应用于对卡片操作距离在100mm的卡片读写器中。
Mifare所具有的独特的MIFARE RF（射频）非接触式接口标准已被制定为国际标准：ISO/IEC 14443 TYPE A 标准。

（一）。 MCM200模块说明
A．特性：
1．标准的双列直插32引脚
2．工作频率：13.56MHZ
3．标准的+5V 电源供电，供电范围4.75V至5.25V
4．（典型）电流消耗40MA，最大不超过80MA，最小10MA左右
5．读写卡片距离可达25MM以上
6．与卡片的通信速率可达106KBps
7．模块与卡片通信时，数据加密
8．每个扇区设有3套密码及其认证和密码存储器
9．有防卡片重叠功能
10．    16个字节的FIFO（先进先出）队列接收/发送缓冲寄存器
11．    在模块与卡片通信时自动侦查错误，自动对数据流分析
12．    对RF（射频）通道自动监控
13．    内建8位/16位的CRC协处理器，提供CRC，PARITY等数据校验
14．    支持多种方式的活动天线，并且不需“天调系统”（天线调节系统）对天线
进行补偿调节
15．    标准的MIFARE并行接口与MCM500 100%全兼容
16．    MCM200 的软件与MCM500模块 100%全兼容
17．    可控制，级联MCM500模块
18．    工作温度范围在：-20 ~ +70度

B．MCM200模块引脚说明

如图所示是该模块的引脚排列示意图：

D7
D6
D5
D4
D3
D2
D1
D0
BP
NPAUSE1
KOMP1
NRST
DVDD
DGND
NIRQ
TP
1 32
2 31
3 30
4 29
5 28
6 27
7 26
8 25
9 24
10 23
11 22
12 21
13 20
14 19
15 18
16 17

MCM200模块

KPROG
NCS
NWR
NRD
A0
A1
A2
A3
ALE
USEALE
MODE
NANT
ANT
AVDD
AGND
RX

MCM200引脚说明如下：
引脚
引脚名称
引脚类型
将来使用类型

引脚
引脚名称
引脚类型
将来使用类型
1
D7
I/O(PU)
I/O(PU)

17
RX
I(analog)
I(analog)
2
D6
I/O(PU)
I/O(PU)

18
AGND
SUPPLY
SUPPLY
3
D5
I/O(PU)
I/O(PU)

19
ACDD
SUPPLY
SUPPLY
4
D4
I/O(PU)
I/O(PU)

20
ANT
O
O
5
D3
I/O(PU)
I/O(PU)

21
NANT
O
O
6
D2
I/O(PU)
I/O(PU)

22
MODE
I(PU)
I(PU)
7
D1
I/O(PU)
I/O(PU)

23
USEALE
I(PU)
I(PU)
8
D0
I/O(PU)
I/O(PU)

24
ALE
I(PU)
I(ST,PU)
9
Bp
SUPPLY
SUPPLY

25
A3
I(PU)
I(ST,PU)
10
NPAUSE1
O
O

26
A2
I(PU)
I(ST,PU)
11
KOMP1
I(PU)
I（PU）

27
A1
I(PU)
I(ST,PU)
12
NRST
I
I

28
A0
I(PU)
I(ST,PU)
13
DVDD
SUPPLY
SUPPLY

29
NRD
I(PU)
I(ST,PU)
14
DGND
SUPPLY
SUPPLY

30
NWR
I(PU)
I(ST,PU)
15
NIRQ
O
O

31
NCS
I(PU)
I(ST,PU)
16
TP
O(analog)

32
KPROG
NC
SUPPLY
上述表中：I --------------- 输入引脚 O --------------- 输出引脚
SUPPLY -------电源供电输入 I/O ---------------输入/输出双向引脚
PU ---------------Internal Pull-up 内部有上拉电阻
ST---------------- Schmit-Trigger input 施密特触发输入
C．其他说明
MCM200是Philips 公司的产品，另外还有其他公司与之相兼容的产品。
UniVision Engineering Limited (联视工程有限公司)持有Mifare 制造专利，其生产的相当与MCM200的产品命名为SB201。
SB201与MCM200模块在硬件上有一处不同，表现在软件上有一个MODE方式寄存器的设置不同。SB201 的MODE 设置为0xD6H；MCM200 的设置为0xC6H（这在以后的章节中还会论述）。除此以外，两者软/硬件100%全兼容。
法国的GEMPLUS公司向PHILIPS公司购买MCM中核心ASIC RC150或RC170芯片制造的MCM200模块及读写器与MCM200全兼容等。
（二）. MCM500模块说明
A.. 特性：
1.         工作频率：13.56MHZ
2.         标准的+12V电源供电，
3.         工作频率：13.56MHZ
4.         读写卡片距离可达100MM以上
5.         与卡片的通信速率可达106KBps
6.         模块与卡片通信时，数据加密
7.         每个扇区设有3套密码及其认证和密码存储器
8.         有防卡片重叠功能
9.         16个字节的FIFO（先进先出）队列接收/发送缓冲寄存器
10.     在模块与卡片通信时自动侦查错误，自动对数据流分析
11.     对RF（射频）通道自动监控
12.     内建8位/16位的CRC协处理器，提供CRC，PARITY等数据校验
13.     支持多种方式的活动天线，并且不需“天调系统”（天线调节系统）对
天线进行补偿调节
14.     标准的MIFARE并行接口与MCM200 100%全兼容
15.     MCM200 的软件与MCM500模块 100%全兼容
16.     可遥控，级联MCM500模块
17.     工作温度范围在：-20 ~ +70度
B．MCM500模块引脚说明
如图所示是该模块的引脚排列示意图：
次开发 15 1

16 2

17 18

31 32

34 48
33 47

屏 蔽 盒

。。。。。

。
。
。

。。。。。。

 如图所示是该模块的引脚排列示意图：
引脚
引脚名称
引脚
类型
功 能 描 述
1
NPAUSE1
O
串行数据输出，驱动RF1单元，该引脚必须连到RF单元的TxNPAUSE端。该引脚的“LOW”信号指示一个能量暂停。
2
NWR
I
写信号使能端
3
GATE1
O/NC
（未使用）
4
NRD
I
读信号使能端
5
MOD1
O/NC
（未使用）
6
MODE
I
并行协议模式，必须用“HIGH”高电平来驱动。
7
SYNC1
I/NC
（未使用）
8
NCS
I
(Not Chip Select)当MCU用“LOW”低电平来驱动 该引脚时，将选中MCM
9
WKOMP1
I
（未使用）
10
CS
I
(Chip Select)当MCU用“HIGH”高电平来驱动 该引脚时，将选中MCM
11
KOMP1
I
(Compartor input of RF1)RF1的比较器输入端，必须连到RF单元的RXKOMP端
12
N.T.C.

（未使用）
13
DGND

数字电路接地端
14
N.T.C.

（未使用）
15
DVDD

电源供应端+5V。内部在RxKOMP端上有上拉电阻。
16
CLOCK
O/NC
（未使用）
17
RFVDD

+12V电源输入，供给RF射频单元
18
N.T.C.

（未使用）
19
RFGND

RF射频单元（模拟电路）接地端
20
N.T.C.

（未使用）
21
RxKOMP
O
RF射频单元的输出信号端。它提供与数字电平兼容的接收信号。其对地（DGND）为集电极开路输出，并有上拉电阻2K2接到DVDD端
22
KOMP0
I
(Compartor input of RF0)RF0的比较器输入端，必须连到RF单元的RXKOMP端
23
RxWKOMP
O
（未使用）
24
WKOMP0
I
（未使用）
25
SYNC
O/NC
（未使用）
26
SYNC0
I/NC
（未使用）
27
TxMOD
I/NC
（未使用）
28
MOD0
O/NC
（未使用）
29
RxGATE
I/NC
（未使用）
30
GATE0
O/NC
（未使用）
31
TxNPAUSE
