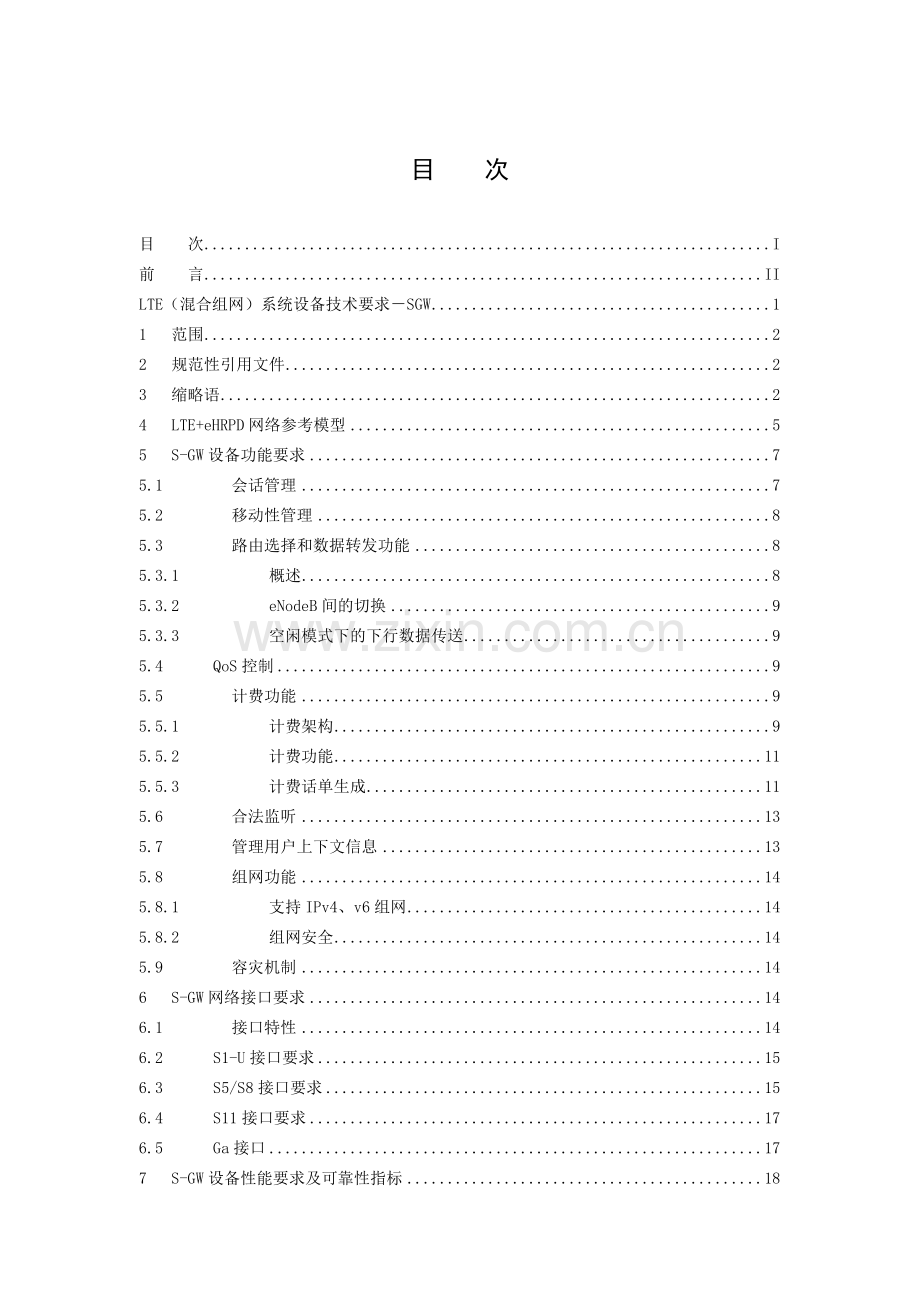

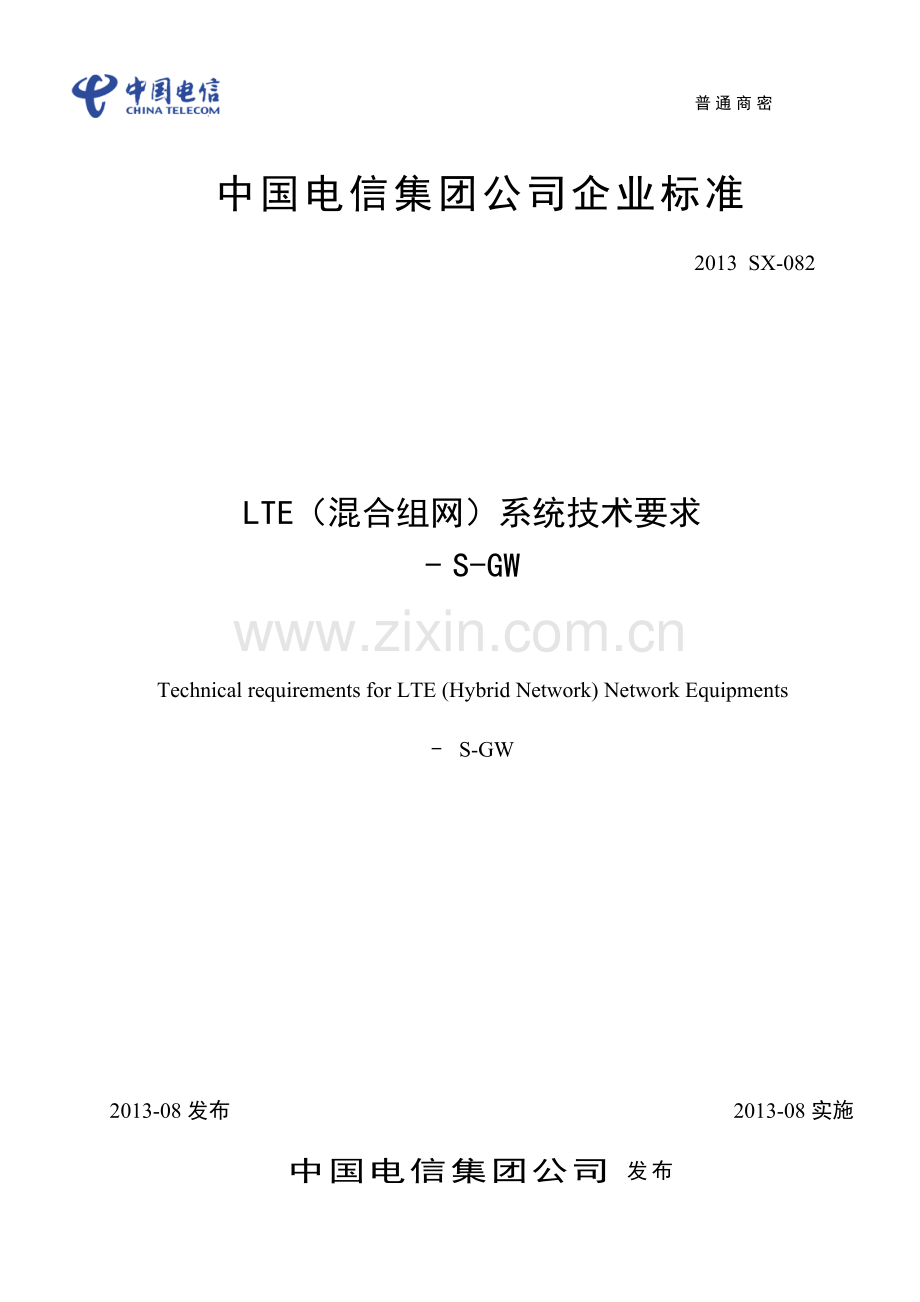

普通商密中国电信集团公司发布 2013-08实施 2013-08发布 LTE（混合组网）系统技术要求 - S-GW Technical requirements for LTE (Hybrid Network) Network Equipments - S-GW 2013 SX-082 中国电信集团公司企业标准目次目次 I 前言 II LTE（混合组网）系统设备技术要求－SGW 1 1 范围 2 2 规范性引用文件 2 3 缩略语 2 4 LTE+eHRPD网络参考模型 5 5 S-GW设备功能要求 7 5.1 会话管理 7 5.2 移动性管理 8 5.3 路由选择和数据转发功能 8 5.3.1 概述 8 5.3.2 eNodeB间的切换 9 5.3.3 空闲模式下的下行数据传送 9 5.4 QoS控制 9 5.5 计费功能 9 5.5.1 计费架构 9 5.5.2 计费功能 11 5.5.3 计费话单生成 11 5.6 合法监听 13 5.7 管理用户上下文信息 13 5.8 组网功能 14 5.8.1 支持IPv4、v6组网 14 5.8.2 组网安全 14 5.9 容灾机制 14 6 S-GW网络接口要求 14 6.1 接口特性 14 6.2 S1-U接口要求 15 6.3 S5/S8接口要求 15 6.4 S11接口要求 17 6.5 Ga接口 17 7 S-GW设备性能要求及可靠性指标 18 7.1 设备可靠性指标 18 7.2 网络性能要求 18 8 操作维护和网管要求 19 9 定时和同步要求 19 10 环境要求 20 10.1 正常工作的温度、湿度条件 20 10.2 防尘要求 20 10.3 防电磁干扰要求 20 10.4 抗电磁干扰的能力 21 10.5 防雷击能力 22 11 电源和接地要求 22 11.1 电源 22 11.2 接地要求 23 附录A （规范性附录） S-GW存储的承载上下文信息 24 A S-GW存储的承载上下文信息 24 附录B （规范性附录） S-GW-CDR话单格式 26 B S-GW-CDR话单格式 26 前言本标准按照GB/T 1.1-2009给出的规则起草。《LTE（混合组网）系统设备技术要求-SGW》是LTE（混合组网）系列设备技术规范之一，该系列技术规范的结构和名称预计如下： a) 《LTE（混合组网）系统设备技术要求-FDD分布式基站》 b) 《LTE（混合组网）系统设备技术要求-FDD宏基站》 c) 《LTE（混合组网）系统设备技术要求-FDD小基站》 d) 《LTE（混合组网）系统设备技术要求-TDD宏基站》 e) 《LTE（混合组网）系统设备技术要求-TDD分布式站》 f) 《LTE（混合组网）系统设备技术要求-天线》 g) 《LTE（混合组网）系统设备技术要求-MME》 h) 《LTE（混合组网）系统设备技术要求-SGW》 i) 《LTE（混合组网）系统设备技术要求-PGW》 j) 《LTE（混合组网）系统设备技术要求-HSS》 k) 《LTE（混合组网）系统设备技术要求-3GPPAAA》 l) 《LTE（混合组网）系统设备技术要求-DRA》 m) 《LTE（混合组网）系统设备技术要求-CG》 n) 《LTE（混合组网）系统设备技术要求-eHRPDHSGW》 o) 《LTE（混合组网）系统设备技术要求-eHRPDeAN》 p) 《LTE（混合组网）系统设备技术要求-PCRF/SPR》 q) 《LTE（混合组网）系统设备技术要求-PCEF》 r) 《LTE（混合组网）系统设备技术要求-BBERF》 s) 《LTE（混合组网）系统设备技术要求-DNS的增补要求》 t) 《LTE（混合组网）系统接口技术要求-FDDUu接口》 u) 《LTE（混合组网）系统接口技术要求-TDDUu接口》 v) 《LTE（混合组网）系统接口技术要求-X2接口》 w) 《LTE（混合组网）系统接口技术要求-S1接口》 x) 《LTE（混合组网）系统接口技术要求-S5/S8/S10/S11接口》 y) 《LTE（混合组网）系统接口技术要求-S6a/S13接口》 z) 《LTE（混合组网）系统接口技术要求-eHRPD空中接口》 aa) 《LTE（混合组网）系统接口技术要求-eHRPDA接口》 bb) 《LTE（混合组网）系统接口技术要求-eHRPDSTa/Pi*/SWd/SWx/S6b接口》 cc) 《LTE（混合组网）系统接口技术要求-eHRPDS2a接口》 dd) 《LTE（混合组网）系统接口技术要求-Gx接口》 ee) 《LTE（混合组网）系统接口技术要求-Gxa接口》 ff) 《LTE（混合组网）系统接口技术要求-Rx接口》本标准基于3GPP R9制定。本标准替代标准编号为2013 SX-021的《中国电信LTE/EPC系统设备技术要求-SGW》。本标准由中国电信集团公司提出并归口。本标准起草单位：本标准由中国电信集团公司技术部组织制定，中国电信股份有限公司北京研究院起草。本标准主要起草人：李昆仑、毛聪杰。本标准于2013年04月首次发布，本次为第1次修订。 LTE（混合组网）系统设备技术要求－SGW 1 范围本规范规定了EPS网络核心网设备S-GW的功能、接口、计费、操作维护、机械和环境、电源和接地、安全等方面的要求。本规范适用于中国电信EPC网络的测试和建设，为EPC S-GW设备招标提供技术依据。 2 规范性引用文件下列文件中的条款通过本部分的引用而成为部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 3GPP TR 23.882 "3GPP system architecture evolution (SAE): Report on technical options and conclusions". 3GPP TS 23.401 "General Packet Radio Service (GPRS) enhancements for Evolved Universal Terrestrial Radio Access Network (E-UTRAN) access". 3GPP TS 23.402 Architecture enhancements for non-3GPP accesses 3GPP TS 23.203 Policy and charging control architecture 3GPP TS 29.212 Policy and charging control over Gx reference point 3GPP TS 29.213 Policy and charging control signalling flows and Quality of Service (QoS) parameter mapping 3GPP TR 23.251 “ Network sharing; Architecture and functional description ” 3GPP TS 29.281 “General Packet Radio Service (GPRS) Tunnelling Protocol User Plane (GTPv1-U)” 3GPP TS 29.274 “General Packet Radio Service (GPRS) Tunnelling Protocol for Control Plane (GTPv2-C)” 3GPP TS 32.295 “Telecommunication management; Charging management; Charging Data Record (CDR) transfer” 3GPP TS 32.298 “Telecommunication management; Charging management; Charging Data Record (CDR) parameter description” 3 缩略语下列缩略语适用于本部分。 ACR Accounting Requests 计费请求 AF Application Function 应用功能 APN Access Point Name 接入点名 AMBR Aggregate Maximum Bit Rate 聚合的最大比特速率 ARP Allocation and Retention Priority 分配和保留优先级 BGP Border Gateway Protocol 边界网关协议 BFD Bidirectional Forwarding Detection 双向转发检测 C-ID Charging-Identity 计费标识 CDF Charging Data Function 计费数据功能 CDR Call Detail Record 呼叫详细记录 CG Charging Gateway 计费网关 CGF Charging Gateway Function 计费网关功能 CTF Charging Trigger Function 计费触发功能 DNS Domain Name Server 域名服务器 DSCP Differentiated Services Code Point 差分服务代码点 EPC Evolved Packet Core 演进的分组核心网 EPS Evolved Packet System 演进的分组系统 E-UTRAN Evolved Universal Terrestrial Radio Access Network 演进的通用陆地接入网 FE fast Ethernet 快速以太网 GBR Guaranteed Bit Rate 可保证的比特率 GE Gigabit Ethernet 千兆以太网 GPRS General Packet Radio Service 通用分组无线业务 GTP GPRS Tunnel Protocol GPRS隧道协议 GTP-U GPRS Tunnelling Protocol for User Plane 用户面的GTP隧道协议 HSS Home Subscriber Server 归属签约用户服务器 H-PCRF Home PCRF 归属PCRF HPLMN Home PLMN 归属陆地移动通信网 IMS IP Multimedia Subsystem IP多媒体子系统 IMSI International Mobile Subscriber Identity 国际移动用户识别码 IP Internet Protocol 互联网协议 IPv4 Internet Protocol version 4 互联网协议版本4 IPv6 Internet Protocol version 6 互联网协议版本6 MBR Maximum Bit Rate 最大比特速率 MCC Mobile Country Code 移动国家号码 MME Mobility Management Entity 移动管理实体 MNC Mobile Network Code 移动网号 MS Mobile Station 移动台 MSISDN Mobile Subscriber ISDN Number 移动用户ISDN号码 MTBF Mean Time Between Failures 平均故障间隔时间 NAS Network Access Server 网络接入服务器 NTP Network Time Protocol 网络时间协议 PCEF Policy and Charging Enforcement Function 策略和计费执行功能 PCRF Policy and Charging Control Function 策略及计费控制功能 PDN Packet Data Network 分组数据网 PDU Protocol Data Unit 协议数据单元 PLMN Public land mobile network 公众陆地移动网 P-GW PDN Gateway 分组数据网网关 PMIP Proxy-Mobile IP 代理移动IP QCI QoS Class Identifier QoS级别标识符 QoS Quality of Service 业务质量 RAT Radio Access Type 无线接入类型 RIP Routing Information Protocol 路由协议 S-GW Serving Gateway 服务网关 TAI Tracking Area Identity 追踪区域标识 TCP Transmission Control Protocol 传输控制协议 TEID Tunnelling Endpoint Indentification 隧道端点标识符 TFT Traffic Flow Template 业务流模板 UDP User Datagram Protocol 用户数据报协议 UE User Equipment 用户设备 UMTS Universal Mobile Telecommunications System 通用移动通讯系统 VLAN Virtual Local Area Network 虚拟局域网 V-PCRF Visted PCRF 拜访PCRF VPLMN Visited Public Land Mobile Network 拜访公共陆地移动通信网 VRF Virtual Private Network Routing or Forwarding instance 虚拟专用网路由或前转关联 4 LTE+eHRPD网络参考模型 LTE+eHRPD网络由演进的UMTS陆地无线接入网络（E-UTRAN），移动性管理设备（MME），服务网关（S-GW），PDN网关（P-GW）、增强型AN（eAN）、HRPD服务网关（HSGW）、3GPP AAA Server以及用于存储用户签约信息的的HSS等组成。LTE+eHRPD网络可配合PCRF实现计费和策略控制功能。中国电信的LTE+eHRPD网络参考模型如图1所示。图1 LTE+eHRPD网络参考模型网络管理实体（MME）的主要功能是NAS信令及安全，跟踪区域（Tracking Area）列表的管理，P-GW和S-GW的选择，跨MME切换时对于MME的选择，鉴权，漫游控制以及承载管理，EPS接入网络节点之间的移动性管理等。服务网关（S-GW）是面向eNodeB终结S1-U接口的网关。S-GW对基于GTP和PMIP的S5/S8接口可以提供的主要功能有当eNodeB间切换时作为本地锚定点并协助完成eNodeB的重排序功能，合法侦听以及数据包的路由和前转，根据每个UE，PDN和QCI的上行链路和下行链路的相关计费等。 PDN网关（P-GW）是面向PDN终结于SGi接口的网关。如果UE访问多个PDN，UE将对应一个或多个P-GW。P-GW对基于GTP和PMIP的S5/S8提供的主要功能有基于用户的包过滤，合法侦听，UE的IP地址分配，在上行链路中进行数据包传送级标记，上下行服务等级计费以及服务水平门限的控制，基于业务的上下行速率的控制。P-GW还提供仅基于GTP的S5/S8接口的主要功能有上下行链路承载绑定，上行链路绑定校验等。 HSS是用于存储用户签约信息的数据库，网络中可以包含一个或多个HSS。HSS负责保存跟用户相关的信息，例如用户标识、编号和路由信息、安全信息、位置信息、概要（Profile）信息等。策略和计费控制单元（PCRF）终结于Rx接口和Gx接口，在非漫游场景时，在HPLMN中只有一个PCRF跟UE的IP-CAN会话相关；在漫游场景并且业务流是本地疏导时，可能会有两个PCRF跟一个UE的IP-CAN会话相关，例如H-PLMN中的H-PCRF和V-PLMN中的V-PCRF。 HSGW 为UE路由其需要发送或者接收的分组数据业务。同时，HSGW会建立、维护和终止与UE的链路层会话。HSGW为UE提供互联互通相关的架构性和协议性功能(参见TS 23.402)，这些功能包括：支持移动性、支持策略控制和计费、支持接入鉴权和漫游等。HSGW还支持基于S2a（PMIPv6）接口的跨HSGW的切换，并且支持传递和不传递HSGW上下文的两种切换模式。 3GPP AAA负责对从eHRPD网络接入的用户进行认证。 3GPP2 AAA Proxy仅仅作为鉴权操作以及其他相关操作的代理设备（Proxy）。图中涉及的网络接口参考点如下： S1-MME：eNodeB和MME间控制平面的参考点，用于控制UE和网络间的E-RAB和连接以及NAS消息的透明传送。 S1-U：eNodeB和S-GW间用户平面的参考点，用于通过隧道来传送eNodeB和S-GW间的用户平面数据。 S5：位于S-GW和P-GW间，用于S-GW和P-GW分设时，提供用户平面隧道和隧道管理功能。 S6a：信令面接口，位于MME和HSS间，用于交换用户的位置信息和签约信息。 Gx：位于PCRF和P-GW中的PCEF间，用于计费控制和策略控制信息的传递。 Gxa：位于PCRF和HSGW中的BBERF之间，用户从PCRF到BBERF传递QoS 策略和计费规则的能力，以及BBERF向PCRF上报事件。 S8：位于VPLMN中S-GW和HPLMN中P-GW间，功能与S5接口相似。 S9：位于H-PCRF和V-PCRF间，用于传递用户漫游时跟PCC相关的信息。 S10：位于MME间，用于传递MME重定位和MME之间的信息。 S11：位于MME和S-GW间，用于移动性管理和承载管理。 S13：位于MME和EIR间，用于检查用户的IMEI标识是否合法。 SGi：位于P-GW和分组数据网络间，用于给用户提供接入外部数据网的通道。 Rx：位于AF和PCRF之间，用于把AF的应用层会话信息传递给PCRF。 Pi*：位于HSGW和3GPP2 AAA Proxy之间。用于cdma2000 eHRPD用户的鉴权和授权功能，用户重鉴权和重授权功能以及HSS/AAA主动发起的用户去活。 S101（可选）：完成预注册、会话维护和eNodeB与cdma2000 eHRPD网络之间的激活切换。cdma2000 eHRPD和eNodeB之间的消息在S101接口上透明转发。用于LTE和eHRPD之间的优化切换。 S103（可选）：存在于S-GW和HSGW之间，用于转发从eNodeB到cdma2000 eHRPD的下行数据。S103接口隧道通过S11接口创建，每个UE每个PDN建立一个S103转发隧道。用于LTE和eHRPD之间的优化切换。 S6b：位于P-GW和3GPP AAA server/proxy之间，在cdma2000 eHRPD接入时，更新P-GW的地址到HSS，从而实现cdma2000 eHRPD与eNodeB切换时P-GW的地址不发生变化；并且P-GW可以用该接口来可选的获取移动性相关的参数和静态的QoS设置（在不支持动态PCC的情况下）。 STa：位于HSGW和3GPP AAA或者3GPP AAA Proxy之间，完成cdma2000 eHRPD用户的鉴权和授权功能，用户重鉴权和重授权功能以及HSS/AAA主动发起的用户去活。 SWd：位于3GPP AAA Server和3GPP AAA Proxy之间，完成VPLMN和HPLMN之间的信令转发。 SWx：位于3GPP AAA和HSS之间，完成对用户的鉴权和授权，更新P-GW的地址到HSS,获取用户的移动参数，更新用户数据。 5 S-GW设备功能要求 5.1 会话管理 S-GW应支持EPS承载管理功能，包括EPS承载的建立、修改和释放。具体包括以下流程： 1） EPS承载建立 UE发起的Attach过程中，建立到默认APN的默认承载； UE发起的承载资源修改，建立专有承载；网络侧发起的EPS承载的激活，建立专有承载； UE请求多PDN连接建立过程中，建立默认承载。 2） EPS承载的修改 P-GW发起的承载修改，承载的QoS发生了变化，包括修改QoS参数和APN-AMBR； P-GW发起的承载修改，承载的QoS没有发生变化，主要是修改TFT； UE发起的承载资源修改，修改专有承载； HSS中的签约数据变化，触发MME发起承载修改，包括修改QCI、ARP、APN-AMBR。 3） EPS承载的释放 P-GW发起的承载释放； MME发起的承载释放； UE发起的承载资源修改，释放专有承载； UE请求多PDN去连接过程中，删除某个PDN连接的所有承载。 4）网络侧和UE触发的业务请求 S-GW应能存储和处理处于空闲和连接状态下终端的EPS承载上下文，能一一对应地存储上下行数据S1承载和S5/S8承载的映射关系。在支持非直接前转功能时，源S-GW需要和目的S-GW之间建立临时的GTP-U隧道，用于转发数据。 5.2 移动性管理 S-GW能辅助完成以下移动性管理程序：基于X2接口的切换；基于S1接口的切换；跟踪区更新；网络侧触发的业务请求； S1连接的释放。 5.3 路由选择和数据转发功能 S-GW应具有将从上一个节点接收到的数据（GTP-U PDU）转发给路由中下一个节点的功能。在eNodeB间切换之后，S-GW用户面应发送“end marker”数据包给源eNodeB，以帮助eNodeB实现重排功能。 S-GW应支持的IPv4路由协议如BGP4、OSPFv2和RIP；IPv6路由协议如RIPng、OSPFv3和BGP6。 5.3.1 概述 S-GW应具有将从上一个节点接收到的数据（GTP-U PDU）转发给路由中下一个节点的功能。 5.3.2 eNodeB间的切换在eNodeB间切换时，S-GW作为本地锚定点，在路径转换后立即向源eNodeB发送一个或多个“end marker”，来协助完成eNodeB的重排序功能。在发送完带该标记的GTP包后，S-GW就不能再向源eNodeB发送任何数据包了。 5.3.3 空闲模式下的下行数据传送在用户空闲模式下，S-GW能缓存下行数据并发起“网络侧触发的服务请求”流程。 5.4 QoS控制 S-GW支持EPS承载的主要QoS 参数，S-GW中存储的QoS参数包括QCI、ARP、GBR、MBR和APN-AMBR。对于APN-AMBR参数，S-GW只做传递，不会根据它做业务限制。 S-GW支持终端和网络侧发起的基于QoS更新的承载修改过程。 S-GW应能在承载建立/更新过程中，支持根据用户的QoS属性中的ARP参数，进行接入控制，可以拒绝低优先级用户的接入或者降低QoS质量。（可选） S-GW可以对使用业务的用户进行QoS控制。（可选） S-GW支持对GBR承载实现承载级的MBR带宽管理功能。 S-GW支持基于QCI，来设置GTP传输层的IP头DSCP。。 S-GW支持配置QCI与QoS参数的映射关系。 S-GW支持IP流量整形。 5.5 计费功能 5.5.1 计费架构 EPS应支持离线和在线计费功能，其中，S-GW、P-GW需要支持离线计费功能，S-GW需要配合P-GW完成在线计费功能。 EPS的计费系统结构如Error! Reference source not found.所示。图2 EPS计费系统结构图 S-GW采集到计费信息后，产生CDR，通过Ga接口传递给CG，由其进行话单合并处理后，通过Bx接口传递给计费系统。图中的CTF产生计费事件，提供计费信息，将计费信息组装成计费事件，并将这些计费事件发送给CDF 。CDF则通过Rf接口从CTF接收计费事件，从而产生相应的CDR。CTF/CDF在S-GW中实现，Rf接口是设备内部接口。CGF是CG设备的主要功能实体。 EPS计费架构有以下要求： a) 在IP-CAN承载上下文激活时，P-GW为其分配一个唯一的C-ID，并前转给S-GW，这样将S-GW的CDR与P-GW的CDR关联起来。计费系统通过这个唯一的Charging ID（C-ID），标识与一个IP-CAN承载上下文相关的所有话单记录。 b) 由于数据传输所具备的上下行具备不对称性，对于上行、下行所对应的终端用户发送和接受的数据流量须分别统计。 c) 每个IP-CAN承载上下文的计费信息应反映时间信息，如起始时间和持续时长。 d) 运营商对计费信息的产生具备一定的主控权，即可以通过在PCN上作配置，让PCN仅产生运营商需要的计费信息。 e) 计费话单用IMSI对用户进行标识，MSISDN用于CG进行话单分拣。 f) P-GW产生的P-GW-CDR用于用户计费，S-GW产生的S-GW-CDR用于运营商间漫游用户的费用核算。 5.5.2 计费功能在实施计费功能时，S-GW应能支持计费信息的采集和计费数据的上报。首先，S-GW能够采集每个UE的计费信息，即基于每UE的每PDN连接，针对每对QCI和ARP，采集UE发送接收的数据流量。对于支持GTP协议的S5/S8接口，应能基于承载进行计费信息的采集和报告。在切换的场景下，不能因为数据转发而导致重复计费，因此在非直接前转的时候，S-GW不采集UE的计费信息。S-GW需采集的具体信息应与S-GW-CDR一致。其次，采集到计费信息以后，S-GW应能根据这些信息，基于计费事件的触发，产生S-GW-CDR，并通过Ga接口实时将S-GW-CDR传送给CGF处理。S-GW给CG上报的计费信息应包括签约标识、计费标识、S-GW地址等，还要包括用于标识IP-CAN承载的标识符、上下行流量、时长以及计费条件改变信息，详细S-GW-CDR信息见附录B。 S-GW 应能支持以下计费模式：流量、时长、流量时长组合。 5.5.3 计费话单生成 5.5.3.1 正常话单生成打开或关闭S-GW-CDR的触发事件包括： IP-CAN承载上下文创建：在接收到这个事件后，会生成新的CDR，流量信息保留下来；在S-GW中IP-CAN承载上下文删除：在接收到这个事件后，CDR将会关闭；跟踪区更新 — Inter-/inter S-GW：在S-GW中CDR关闭。 — Inter-MME：在S-GW中新的MME地址加入到CDR中。操作者配置的时间门限超时：触发老的CDR关闭，如果 IP-CAN承载还处于激活态，则打开新的CDR。操作者配置的流量门限超时：触发老的CDR关闭，如果 IP-CAN承载还处于激活态，则打开新的CDR。在S-GW内计费条件改变：例如QoS改变，费率改变建立/删除，该事件触发当前流量保存，新的流量计数开始；操作者配置的最大改变次数到：触发老的CDR关闭，如果 IP-CAN承载还处于激活态，则打开新的CDR。管理干涉也可以强制触发计费事件。可以对每个IP-CAN承载上下文设定计费特性。设定后，它将决定S-GW-CDR产生和触发的条件。如果没有对一个IP-CAN承载上下文设定计费特性，就采用一套缺省的触发条件。在S-GW中可以针对每个计费特性允许或禁止生成话单。 S-GW产生的S-GW-CDR可以包含漫游区编码、可选的服务对象当前所在的小区标识组合而成的位置信息。任何位置的改变，即路由区更新，都可通过位置改变属性连同更新的时间一起被记录下来，该字段为可选项，当位置变化发生在部分话单打开时没有要求。 S-GW-CDR可以包括IP-CAN承载特定容器，用于上报IP-CAN承载的QCI/ARP使用和授权。每个S-GW-CDR包含至少一个IP-CAN承载特定容器。依赖于用户的计费特性，S-GW-CDR在用户IP-CAN承载激活和IP-CAN承载特定容器被打开时打开，并且对上行和下行流量分别进行统计。当计费条件发生变化时，计费流量统计到新的S-GW-CDR中。如果触发了计费事件（ACR），跟CDR关闭相关的Change-Condition要存在，以指示合适的条件。否则，该字段就要忽略掉。 5.5.3.2 部分话单生成因为数据流量限制、时长限制、计费条件改变、管理原因、无线接入技术类型改变等，一个IP-CAN承载可能对应多个部分话单（partial record），并通过唯一的C-ID标识，S-GW-CDR使用Record Sequence Number标识部分话单的序号，同一个IP-CAN承载的不同种类话单（S-GW-CDR或P-GW-CDR）之间与同一类型话单的部分话单之间都用C-ID关联。部分话单产生时的触发门限取决与运营商通过O&M方式设定的配置参数。在S-GW-CDR关闭但相应IP-CAN承载上下文仍然激活时，如果发生S-GW改变，则新的S-GW-CDR序列号重置，否则可生成序列号递增的S-GW-CDR。在计费系统侧无法保证话单的顺序和连续接收，合并过程中可能出现合并部分话单后收到新的话单。因此要求所有部分话单包含详细信息。 5.5.3.3 计费信息的增加 S-GW中的业务流量列表（List of Traffic Volumes）包括一组IP-CAN承载特定容器，在特定触发条件满足的情况下，能基于每组QCI/ARP对上、下行传输流量进行记录，并增加到CDR中。下表描述了S-GW-CDR中触发该容器打开或关闭的触发条件。表1 增加S-GW-CDR计费信息的触发条件触发条件描述 / 操作 QoS改变 QoS改变将使得已经打开的“业务数据流量列表（List of Traffic Data Volumes）”被关闭，并会被增加到CDR中，同时会打开新的IP-CAN承载特定容器。费率改变到达费率时间改变点时，将打开的“业务数据流量列表”关闭并增加到CDR中。用户位置改变用户位置信息（ECGI、TAI、RAI、SAI、CGI）等改变，将打开的“业务数据流量列表”容器关闭并增加到CDR中。如果需要进行位置上报，则会接收到用户位置改变的上报。 CDR关闭打开的“List of Traffic Data Volumes”容器关闭并增加到CDR中。流量容器标识了自上一个容器关闭以后的上、下行流量。S-GW-CDR中的“服务节点地址（Serving Node Address）”属性包括服务节点的地址列表，例如MME。在发生MME改变的时候，新的服务节点地址就增加到了列表中。如果触发了计费事情（ACR），增加的流量容器中的Change-Condition域要存在，用于指示合适的触发条件，这不包括CDR关闭的情况。如果是由于CDR关闭而触发的计费事件（ACR），增加的流量容器中的Change-Condition域要忽略掉，但是如果CDR关闭是由于“计费条件改变达到最大值”时，该域要存在，取值为最初的条件改变原因。 5.6 合法监听 S-GW需要支持国标(CHINA)监听标准。 5.7 管理用户上下文信息 S-GW可以存储、修改和删除用户上下文信息。S-GW具体存储的承载上下文信息参见附录A。 S-GW可以通过以下程序进行承载上下文的存储和修改： Create Session Request，触发新的承载建立； Modify Bearer Request，触发承载信息改变； Update Bearer Request，触发QoS、TFT的改变。 S-GW可以通过以下程序进行承载上下文的删除： Modify Bearer Request，携带Bearer Contexts to be removed； Delete Session Request； Delete Bearer Request。释放专有承载时，S-GW仅释放与专有承载相关的承载上下文信息；释放缺省承载时，则会释放与该缺省承载相关所有的承载上下文；如果当前用户只有一个PDN连接，而与该PDN连接关联的缺省承载删除了，那么就删除用户所有的承载上下文；对于多PDN连接，如果UE和MME请求断开与某个PDN的连接，那么S-GW将删除所有和这个PDN关联的承载包括缺省承载。此时S-GW会保留UE的其他的PDN连接的承载上下文；如果用户从CONNECTED态变成IDLE态的时候，应删除跟S1-U相关的承载信息。 5.8 组网功能 5.8.1 支持IPv4、v6组网 S-GW应支持IPv4、IPv6协议和IPv4/v6双栈。 5.8.2 组网安全 S-GW支持通过独立的物理端口/VLAN实现不同安全域的隔离，包括S1-U、S5/S8和S11接口，以及计费和网管系统间的接口，避免互相影响。 S-GW支持VRF隔离不同域的路由，可以对S1-U、S5/S8和S11启用独立的VRF。S-GW开启VRF时，不影响其它功能。 S-GW支持通过网管系统或者本地策略配置，即人工配置或动态策略对对端网元或接入用户进行接入控制，可通过黑、白名单的方式，将对端网元的IP地址作为限制或允许接入的标识来实现。 5.9 容灾机制 S-GW设备应支持容灾备份。 S-GW的所有单板支持1+1热备份；S-GW的所有单板支持热插拔，单点故障时不影响业务正常运行。 S-GW应支持端口级的容灾备份，如果主用端口故障，在不中断业务的情况下，备用端口将成为主用。 S-GW的容灾功能也可配置为负荷分担功能。多个S-GW可以组成S-GW Pool，进行网元级的容灾和负荷分担。 6 S-GW网络接口要求 6.1 接口特性支持用户面10GE光接口；支持GE光接口（1000Base-LX/SX），可通过不同的光模块适应不同的光接口类型；支持VLAN的划分（遵循IEEE 802.1Q）；支持用户面外网接口与内网接口物理隔离；支持802.3ah链路故障检测功能；支持BFD协议，实现到站点设备的一跳快速故障检测；支持差分服务，支持DSCP标记，标记规则对运营商可配置；支持以太网QoS功能，即IEEE 802.1p，并对运营商可配置；支持三层DSCP优先级到VLAN优先级的灵活映射；支持QCI到DSCP的灵活映射（RFC2474，RFC2475，RFC2597 and amended by RFC3260）；支持用户面的流量整形；支持带宽预留，支持基于用户IP和基于业务DSCP的IP传输带宽预留配置，包括百分比和绝对值的配置方式；支持多端口按流负荷分担，当某端口出现故障

展开阅读全文
