[SL415-XXXX]水文基础设施建设及技术装备标准.docx

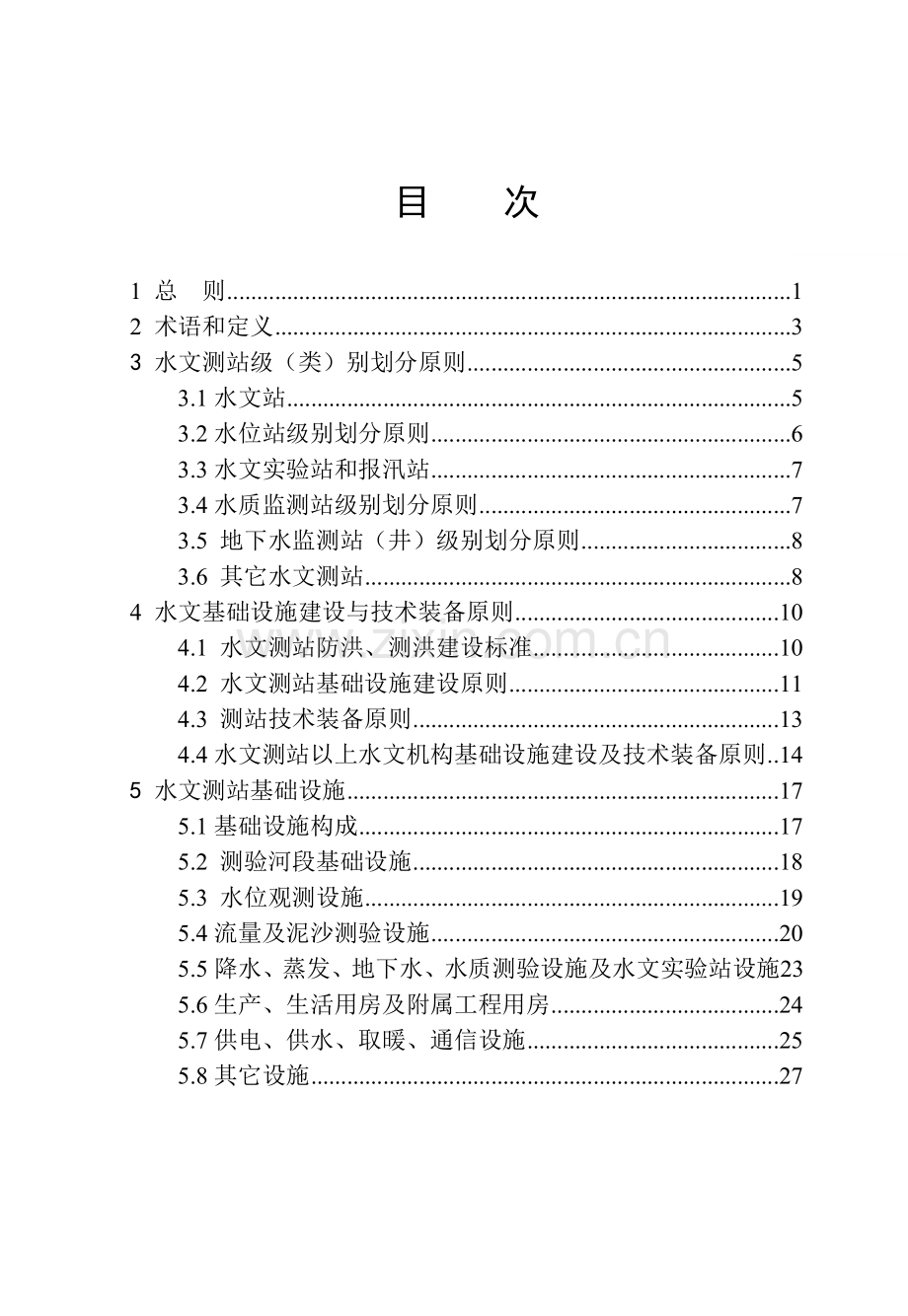

目 次

1 总 则 1
2 术语和定义 3
3 水文测站级（类）别划分原则 5
3.1水文站 5
3.2水位站级别划分原则 6
3.3水文实验站和报汛站 7
3.4水质监测站级别划分原则 7
3.5 地下水监测站（井）级别划分原则 8
3.6 其它水文测站 8
4 水文基础设施建设与技术装备原则 10
4.1 水文测站防洪、测洪建设标准 10
4.2 水文测站基础设施建设原则 11
4.3 测站技术装备原则 13
4.4水文测站以上水文机构基础设施建设及技术装备原则 14
5 水文测站基础设施 17
5.1基础设施构成 17
5.2 测验河段基础设施 18
5.3 水位观测设施 19
5.4流量及泥沙测验设施 20
5.5降水、蒸发、地下水、水质测验设施及水文实验站设施 23
5.6生产、生活用房及附属工程用房 24
5.7供电、供水、取暖、通信设施 25
5.8其它设施 27

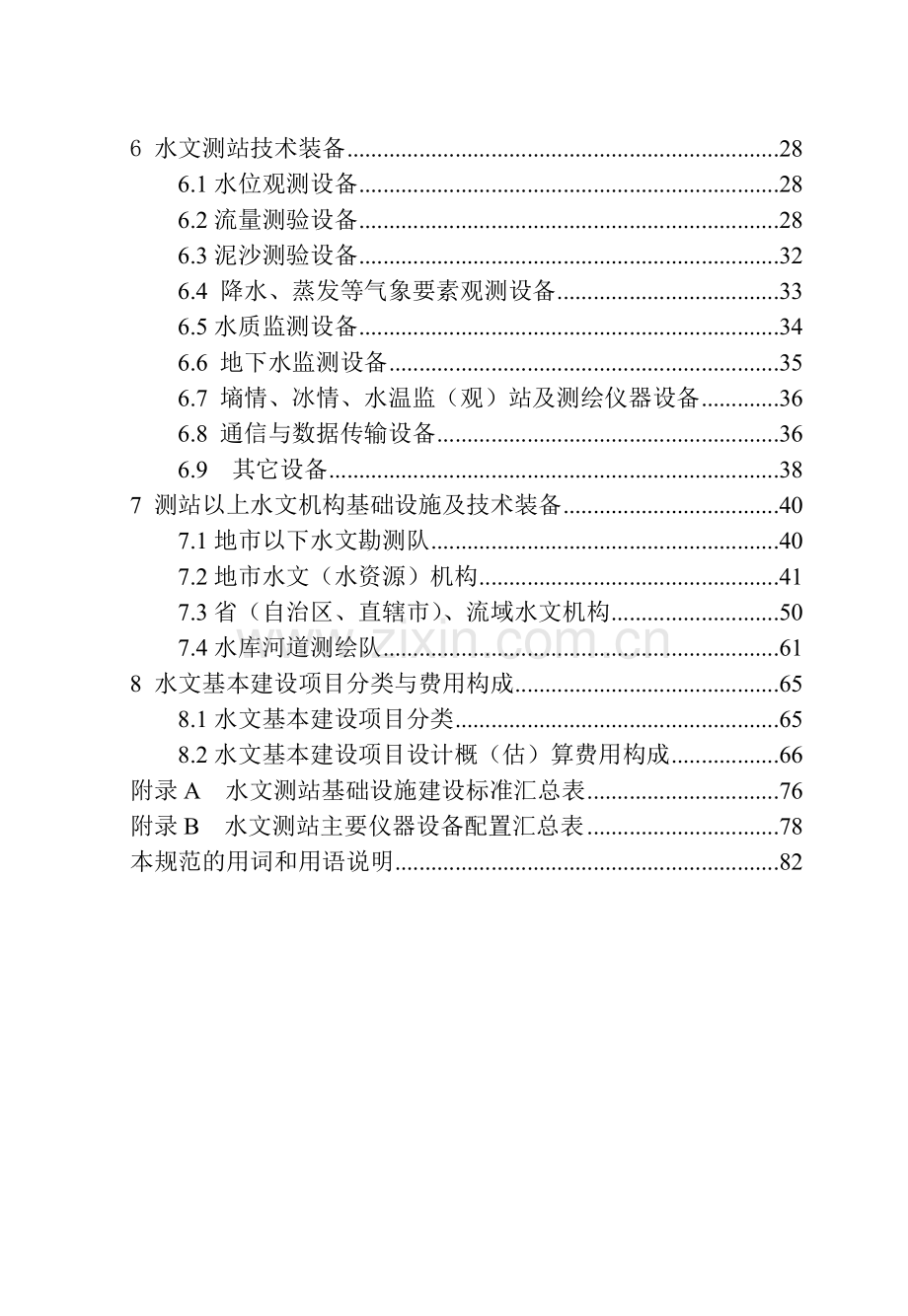

6 水文测站技术装备 28
6.1水位观测设备 28
6.2流量测验设备 28
6.3泥沙测验设备 32
6.4 降水、蒸发等气象要素观测设备 33
6.5水质监测设备 34
6.6 地下水监测设备 35
6.7 墒情、冰情、水温监（观）站及测绘仪器设备 36
6.8 通信与数据传输设备 36
6.9 其它设备 38
7 测站以上水文机构基础设施及技术装备 40
7.1地市以下水文勘测队 40
7.2地市水文（水资源）机构 41
7.3省（自治区、直辖市）、流域水文机构 50
7.4水库河道测绘队 61
8 水文基本建设项目分类与费用构成 65
8.1水文基本建设项目分类 65
8.2水文基本建设项目设计概（估）算费用构成 66
附录A 水文测站基础设施建设标准汇总表 76
附录B 水文测站主要仪器设备配置汇总表 78
本规范的用词和用语说明 82

1 总 则

1.0.1 为统一全国水文基础设施建设及技术装备原则与规模，促进其向规范化、现代化方向发展，使水文生产适应防汛抗旱、水资源管理保护和开发利用，以及国民经济建设与社会发展的需要，制定本标准。
1.0.2 本标准规定了水文基础设施建设和技术装备的原则与规模，并给出了有关建设与装备的具体标准。
本标准适用于各类水文测站及其以上水文机构主要生产部门的基础设施建设和技术装备配置；
本标准适用于水文部门的水质监测站和水环境检测中心的基础设施建设和技术装备配置；
本标准适用于水文资料整编、水文数据库建设及泥沙颗粒分析等专项业务相关设施建设和技术装备配置；
本标准亦适用于地下水、冰清、水温观测及水下地形测量等专项测验项目的建设和配置。
1.0.3 水文基础设施建设应进行防洪、可靠性等专项设计，并应结合生产任务、测区特点、测验方案以及发展规划确定建设规模。
1.0.4技术装备应满足水文生产及安全的需要，遵循因地制宜和经济合理的原则。
1.0.5 水文基础设施建设和技术装备应采用成熟的新方法、新技术，并应能提高生产效率，对有时效要求的水文生产项目必须满足规定的时效性要求。
1.0.6 更新常规水文生产项目所配置的仪器设备，应在可靠性、稳定性和自动化程度等方面优于原仪器设备。
1.0.7 水文基础设施建设和技术装备除应符合本标准外，尚应符合国家现行的有关标准的规定。
1.0.8 本标准未涉及的水文生产、办公、生活等设施设备按有关规定执行。

2 术语和定义
2.0.1 水文测站（ hydrometric station）。经常收集水文数据，在河流、渠道、湖泊、水库上或流域内设立的各种水文观测场所的总称。
水文测站按其观测的主要项目分为水文站、水位站、雨量站、蒸发站、水质站、地下水观测站(井)、墒情站等。
2.0.2 水文基础设施 （ elementary hydrological facilities）。满足水文生产所必须建设的设施。包括各种水文要素观测设施、测验断面设施，生产、生活用房，供电、给排水、取暖、通信设施以及相应附属设施等。水文要素观测设施主要有水位观测设施、流量测验设施、泥沙测验设施，水质、地下水、降水、蒸发观测设施及水文试验站设施等。
2.0.3 水文技术装备 （hydrological technical equipment）。水文测站及测站以上水文机构为满足生产需要配置的仪器、设备、工具及各种应用软件的总称。
2.0.4 防洪标准 （flood control standard）。水文基础设施自身防御洪水和抵抗洪水能力的相应洪水标准。
2.0.5 测洪标准 （ measuring flood standard）。水文设施设备能够实测的相应洪水标准。
2.0.6 报汛 （flood-reporting information）。利用各种通信手段及时准确地向有关部门和地区报告河流、湖泊、水库和其它水体的雨情、水情等水文要素信息的工作。
2.0.7 水位观测平台（ stage observation platform）。安装自记水位计的各种设施的总称。
2.0.8 计算机测流控制系统（control system of discharge measurement with computer ）。在计算机控制下实现起点距、水深、流速自动采集和记载，并自动生成流量实测成果表的一种自动化流量测验系统。
2.0.9 多波束水下测量系统 （MULTIBEAM ECHOSOUNDER SYSTEM Multibeam Sonar Survey System）。多波束测深系统也称声纳阵列测深系统，是一种多传感器的综合测量系统，主要有换能器、运动传感器、声速剖面仪、GPS等组成，可同时获取水下多点测量成果的测量仪器。
2.0.10 觇标（sighting board）。 为提高测距仪测量的精度，采用木料或金属等制成一种测量标志, 设立在水文测验断面上作为测距仪测量时瞄准的目标。
2.0.11 机动（应急）测验队（survey team for emergency）。水文部门设立的为应对需要测量突发事件（如溃坝、决堤、漫滩、冰坝、堰塞湖、泥石流等）的测验队。
2.0.11 视频监视系统（Video Monitor System）。一种应用CCD、图象压缩、通讯及计算机等技术，实现现场实时图象信息自动采集、传输和控制的系统。

3 水文测站级（类）别划分原则
3.1水文站
3.1.1 根据水文站集水面积大小、所处地理位置以及作用的不同，水文站分为大河重要控制站、大河一般控制站、区域代表站和小河站四级。其中，大河重要控制站和大河一般控制站亦统称为大河控制站。
3.1.2 大河控制站的划分原则
1凡符合下列条件之一的水文站为大河重要控制站：
1） 湿润或半湿润地区流域集水面积大于10000 km2的水文站；
2 ）干旱或半干旱地区流域集水面积大于20000 km2的水文站。
2凡符合下列条件之一的水文站为大河一般控制站：
1） 湿润或半湿润地区集水面积大于3000km2，小于10000 km2的水文站；
2 ）干旱或半干旱地区集水面积大于5000 km2，小于20000 km2的水文站；
3） 国际河流上，控制出入国境境集水面积大于1000 km2的水文站；
4 ）大（1）型水库的水库水文站；
5 ）潮汐河流承担流域主要泄洪通道上的水文站。
3.1.3 区域代表站的划分原则
凡符合下列条件之一的水文站为区域代表站：
1） 湿润或半湿润地区集水面积大于200 km2，小于3000 km2的水文站；
2） 干旱或半干旱地区集水面积大于500 km2，小于5000 km2的水文站；
3）大（2）型水库的水库水文站。
3.1.4 小河站的划分原则
凡符合下列条件之一的水文站为小河站：
1 湿润或半湿润地区集水面积在200 km2以下的水文站；
2 干旱或半干旱地区集水面积在500 km2以下的水文站。
3.1.5 对防汛、水资源、水质监测等有重大影响，符合下列条件之一的水文站，可按对应的水文站级别划分原则提高一级标准进行建设：
1 国家重要水文站；
2位于重要城市或重要城市上游并对城市防汛起重要作用的水文站；
3 水库库容大于1亿m3，且下游有重要城市、大型厂矿、铁路干线、大型油田等对防汛有重要作用的水库站；
4 水库库容大于1亿m3，水库为国家重点病险库的水库水文站；
5 对水资源配置、水环境评价、供水安全具有重要作用的省（自治区、直辖市）、市（州）界水文站；
6 承担国际水文水资源资料交换的水文站；
7 位于城市重要水源地或重点产沙区的水文站。
3.2水位站级别划分原则
3.2.1根据水位站所处水体分为河流水位站、湖泊（水库）水位站、潮水位站。
3.2.2河流水位站按所在河流位置及重要性，分为大河水位站及一般河流水位站。
3.2.3潮水位站、大型水库（湖泊）水位站按大河水位站标准建设。
3.2.4 对防汛、水资源、水质监测等有重大影响的水位站，按小河水文站的级别标准进行建设。
3.3水文实验站和报汛站
3.3.1 水文实验站。按其研究目的可分为以下四类：
1 为发展水文科学的基础理论和探索某些综合性问题而设立的径流、蒸发、水平衡、三水转化、泥沙或泥石流等实验站；
2 为研究某水体的水文规律而设立的水库、湖泊、沼泽、河口、河床演变、冰川、冰情等实验站；
3 为研究人类活动对环境的定量水文效应而设立的森林、牧区、城市、灌区、水土保持、水生态等实验站；
4 为完善或改进某种仪器设备或测验方法而设立的水文测验实验站。
3.3.2 报讯站。根据水文测站承担任务情况，可分为报汛站和非报汛站。报汛站根据其水文信息向上传送机构不同，又可分为中央报汛站、流域机构及省(自治区、直辖市)报汛站、一般报汛站。
3.4水质监测站级别划分原则
3.4.1 水质站按其批准设立单位与监测目的作用分为国家级水质站和省级水质站。
3. 4. 2 根据监测水体的不同特点及所处位置，国家级水质站可分省界河流水资源质量监测站、大中型城市取水水源地及大型水库水质监测站、区域性水质监测中心站等。
3. 4. 3 省级水质站可分为市州界河水资源质量监测站、城镇水源地水质监测站、中小型水库水质监测站、重要水域或水功能区水质监测站等。
3. 4. 4 独立设置的国家级水质站及自动水质监测站，按国家重要水文站标准建设；独立设置的省级水质站，按区域代表水文站的标准建设。
3. 4. 5 水质监测与水文（位）站结合时，按水文（位）站的级别标准建设，同时应考虑水质监测项目必需的土建规模。
3.5 地下水监测站（井）级别划分原则
3.5.1地下水监测站（井）由基本监测站（井）、统测站（井）和试验站（井）构成。
3. 5 2根据其承担的任务的不同，基本监测站（井）分为重要基本监测站（井）和一般基本监测站（井）。
3.5.3 根据其承担实验项目的不同，实验站(井) 分为重要实验站(井)和一般实验站(井)。重要实验监测站（井）根据其实验项目对设施设备的需求确定标准建设。
3.5.4 井深20米以上或口径在20CM以上或自动化程度高的地下水监测站（井），按重要基本监测站（井）标准建设。

3.6 其它水文测站
3.6.1雨量站。根据所承担的任务可分为报汛雨量站和非报汛雨量站；根据观测精度要求又分可为雨日记录站和非雨日记录站。
3.6.2 蒸发站。可分为陆上水面蒸发站，水体水面蒸发站。水体水面蒸发站包括湖泊、水库水面等大型水体蒸发站。
3.6.3墒情站。按其目的和作用可分为基本墒情站和临时墒情站。

4 水文基础设施建设与技术装备原则
4.1 水文测站防洪、测洪建设标准
4.1.1水文测站设施建设应分别满足防洪标准和测洪标准的要求。当出现防洪标准相应洪水时，应能保证设施设备、建筑物不被淹没、冲毁，人身安全有保障。当发生测洪标准相应洪水时，测验设施设备能正常运行，测站测报工作能正常开展。
4.1.2 水文（水位）站的防洪、测洪建设标准应根据水文测站级别划分原则和水文(水位)站的重要性，按表4.1.2的规定执行。
表4.1.2 水文（水位）站防洪、测洪建设标准
等 级
防洪标准
测洪标准
大河重要控制站
高于100年一遇，或不低于近50年以来发生的最大洪水
50年一遇至100年一遇，或不低于当地和下游保护区防洪标准
大河一般控制站
50年一遇至100年一遇，或不低于近30年以来发生的最大洪水
高于30年一遇，或不低于当地和下游保护区防洪标准
区域代表站
50年一遇
30年一遇
小河站
30年一遇至50年一遇
20年一遇至30年一遇
4.1.3水文测站岸上观测设施和站房防洪建设标准应符合下列要求：
1 非平原河网地区，测站岸上观测设施和站房应建在表4.1.2规定的防洪标准洪水水位1.0m以上；测验河段有堤防的测站，应高于堤顶高程；雨量、蒸发及其它气象要素观测场地宜设置在相应洪水水位以上；平原河网地区按需建设；
2 测站应建设高水观测道路，平原地区的测站可根据需要配备应急观测所需的交通设备(如快艇、冲锋舟、小型机船等)；
3测站专用变压器、专用供电线路、专用通信线路及通信天线应建在历年最高洪水位3.0m以上；
4测验河段、码头应有保护措施，确保出现高洪水位时不因崩岸或流冰而导致岸边设施和观测道路被毁；
5沿海地区的水文基础设施应能抵御12级台风。
4.1.4 水文测站测洪标准与报讯设施设备应符合下列要求：
1水位监测应能观测到历史最高最低水位。测验河段有堤防的测站，应能测记到高于堤防防洪标准的水位。水位自记设施应能测记到表4.1.2规定的测洪标准水位；
2对水位观测要求较高的区域代表站、小河站，其水位测洪能力建设宜取大河一般控制站或大河重要控制站标准；
3 各级测站的测洪标准应符合表4.1.2规定，测验河段有堤防的站，应能施测与堤防防洪标准相同的洪水。对超出建设标准的特大洪水，应有测洪应急方案，并根据确定的测洪应急方案进行相应的仪器、设备配置和设施建设；
4要求测洪标准高于50年一遇的水文测站，在条件许可情况下，宜建坚固的比降水位设施，缆道测流站可建双缆道,船测测流站可建造备用测船；
5有水情报汛任务的测站，应配置能够确保雨、水情按测站报汛任务书及时报汛的通信设施和设备。测站配置的通信设施、设备、电源应有备用。

4.2 水文测站基础设施建设原则
4.2.1测站基础设施建设规模应根据测站的生产任务、相应规范的技术要求和人员编制确定。测站应综合考虑水文测验规范的技术要求、测站级别及当地的实际情况等因素，确定土地征用和站房建设面积。
4.2.2 测站基础设施建设标准和内容应符合本标准4.1.3的规定。
4.2.3测站水位、流量监测基础设施建设标准和内容符合本标准4.1.4的规定。
4.2.4观测场、实验场及其它生产场地的面积范围及环境条件应达到有关规范、标准的要求。
4.2.5断面标志、定位标志和测验河段保护标志应准确、牢固、清晰、规范。
4.2.6 驻测的测站应有供电、通讯、给排水、取暖、文化生活等基础设施。生产用房应配置空调设备。对不通电或供电不稳定的测站应配自备电源设备。
4.2.7 开展巡测的测站其基础设施应按需建设，并具有防盗、防破坏的功能。
4.2.8对位于城镇和适宜开展巡测的水文（水位）站，其职工住宅应按国家和当地政府的规定执行，但测站应建必要的生产用房和集体宿舍。
4.2.9对位于偏远地区的驻测站，应建设职工公寓或职工住宅。
4.2.10 测站站房、水位观测平台等设施应根据条件进行必要装修，测站院内外应根据实际情况进行绿化和硬化。对位于城市或风景区内的测站站房、缆道、码头、水位观测平台等设施，在满足水文测验规范要求前提下，应按城市(风景区)规划要求进行建设。
4.2.11地下水、水质、墒情、蒸发、水文实验站等站类的基础设施建设，应符合相关规范标准的要求。
4.2.12水文测站基础设施设备建设专业性强，安全性要求高，各站的水文特性、地质、地貌及周边环境不尽相同，各站建设要因地制宜。
4.2.13 水文测站基础设施建设除满足表4.1.2规定的防洪、测洪标准外，还应满足低水、枯水期为水资源管理调度服务开展水文测验对精度的要求。
4.3 测站技术装备原则
4.3.1测站技术装备应符合本标准1.0.4～1.0.6的规定。
4.3.2雨量、水位、地下水位观测应采用长期自记和固态存贮技术，有条件的测站可采用遥测或视频技术。雨量观测场地、基本水尺断面离站房较远或有多处水尺观测断面的测站，应采用雨量、水位数据从观测点(断面)到站房的近距离自动传输技术。蒸发和水质监测宜采用自动监测设备。
4.3.3 大河控制站、区域代表站应配置计算机及远程网络设备。小河站及其它类测站，根据生产需要可配置计算机及远程网络设备。
4.3.4适宜采用ADCP(声学多普勒流速剖面仪)测流的大河控制站，可配置ADCP等测流设备；用缆道测流的站宜采用计算机测流控制系统。
4.3.5有流量测验任务的测站，宜结合测站任务和测站条件，优先选用巡测方式，并应根据实际需要配置漫滩、溃口流量测验仪器设备。
4.3.6 大河控制站应配置交通车辆。区域代表站可根据需要配置交通车辆。对兼有雨量、水位、地下水管理任务的小河站，或负责多个测流断面和地处偏远地区、交通不便的小河站，应根据实际需要配置交通工具。
4.3.7有报汛任务的水文站应有两种或两种以上不同方式的报汛手段。大河控制站、区域代表站中有向中央报汛任务的水文站宜采用网络传输水情信息。有报汛任务的水位、雨量站应有一至二种报汛手段。水文站均应安装程控电话。有报汛任务的水位、雨量站可安装程控电话。
4.3.8技术装备数量应根据不同等级的测站及重要性，保证完成测验（监测）任务确定。对于有下列特殊情况之一者，可适当增加技术装备数量：
1河流漂浮物多，测流断面河床复杂，测验中铅鱼、流速仪、采样器等仪器设备随时有可能被损坏的；
2在高流速、高含沙量水流条件下，仪器磨损比较严重，使用次数受到限制或者一次大洪水测验后须封存检验的；
3 滩地宽广，洪水期断面出现多股水流需要同步施测的；
4 冰冻期需要需要测流的；
5 其它特殊情况需要增加技术装备数量的。
4.4水文测站以上水文机构基础设施建设及技术装备原则
4.4.1承担水文水资源信息监测、处理、分析计算、预测预报、整编汇编、存储管理、发布、服务的测站以上水文机构，其基础设施建设和技术装备应按不同的管理范围和生产任务情况进行相应的建设和配置。
4.4.2水文勘测队的基础设施建设及技术装备应符合下列规定：
1水文勘测队应完成水文各类要素的监测、信息采集处理及相应的报汛任务；
2水文勘测队应根据勘测队(巡测基地)规划的内容进行建设。对于地市水文机构，若管理的测站较多或巡测距离较远时，已设立的下属勘测队，可按勘测队建设标准进行建设；对管理测站较少或巡测距离较近的地市水文机构，承担其野外监测任务的勘测队，应与其相应机构的办公(基地)结合建设，其建设内容和规模应纳入相应的基地建设中去；
流域、省（自治区、直辖市）水文机构应根据管理范围和生产需要及站网分布的实际情况，可建立具有较强机动监测能力的监测队伍；
3水文勘测队应根据勘测队管理范围、承担的生产任务和人员编制确定土地征用和房屋建设面积。职工住宅建设应符合国家或地方的有关政策规定；
4水文勘测队建设应遵循“有利生产、方便生活”的原则，应设在乡镇及其以上的地方。应有供电、给排水、取暖、文化生活等设施，生产用房应配置空调设备和必要的装修；
5水文勘测队设备仪器配置应满足的生产和管理需要，常规水文监测仪器设备应有一定比例的备份，同时还应配备具有快速反应、装备精良的应急监测仪器设备。
4.4.3 水文数据中心的基础设施建设和技术装备应符合下列规定：
1水文数据中心应能对水文水资源资料进行分析处理、存贮及提供相关信息服务。其所需的办公、生产用房应能满足相应的水文水资源资料整编、汇编、数据库建设及信息服务等生产和办公的需要；
2技术装备应满足水文水资源资料整编、汇编、资料分析处理、计算机存贮数据及提供相应信息服务的生产需要。
4.4.4水环境监测中心的基础设施建设和技术装备应符合下列规定：
1水环境监测中心所需的办公、生产用房应能满足相应的水质分析化验等生产和办公需要；
2技术装备应满足水环境监测分析需要，并应根据发展的需要，逐步配备先进的水质监测、分析仪器设备和自动监测仪器。
4.4.5水情(分)中心的基础设施建设和技术装备应符合下列规定：
1水情(分)中心所需的办公、生产用房应能满足相应的水情信息接收、处理、监视、分析预报、会商、发布等生产和办公需要；
2技术装备应满足水情信息接收、存储、处理、分析预报、会商和信息传输、发布等生产需要。
4.4.6 地市水文机构办公、生产及附属工程建设规模应由其相应的主管机构审批，应包含有机动（应急）测验队、水文勘测队、水文数据中心、水环境监测中心、水情(分)中心等建设内容，其相应的面积应符合本标准的规定。
4.4.7 流域、省（自治区、直辖市）水文机构办公、生产及附属工程建设规模应由其相应的主管机构审批，但应包含有相应的机动（应急）测验队、水文数据中心、水环境监测中心、水情(分)中心、仪器检测和计量中心等建设内容，其相应的面积应符合本标准的规定。
4.4.8 仪器检测和计量中心
1 水文仪器设备的计量校准设备除应符合水文仪器的标准要求外，还应符合计量要求。
2 从事计量校准的部门应经过计量认证，取得从事计量工作的资质。
3 水文部门的计量校准机构和设备宜在全国和按地区构成计量量值传递网络。对一些难以直接进行量值溯源的计量校准装置，应建立量值传递和实验室比对方法。
4流域、省（自治区、直辖市）水文机构水文仪器检测中心可以按需要建设流速测量仪器检定校准设备（流速仪检定水槽）、水位计检定校准设备、室内固定的雨量计检定校准设备、小流量明渠流量测量仪器计量校准设备、声学水深测量仪器的校准设备、流向测量仪器校准设备。
5 长度、温度、时间等通用计量仪器可由具有相应资质的计量检定单位进行检定。

5 水文测站基础设施
5.1基础设施构成
5.1.1 水文测站主要观测项目应按表5.1-1的规定确定。

表5.1-1 水文测站观测项目
站类
流量
水位
泥沙
蒸发
降水量
水质
气象
水温
冰情
土壤含水量
水文
*
*
√
√
*
√
√
√
√
√
水位

*

√
√

雨量

√
*

水质
√
√

*

地下水

*

√

蒸发

*
*

墒情

√
√

*
实验站
√
√
√
√
√
√
√
√
√
√
注：表中符号*为必选项，符号为√可选项。
5.1.2 水文测站测验基础设施由相应的测验项目确定，其设施项目构成应按表5.1-2的规定确定。

表5.1-2 水文测站基础设施项目构成表
站类
测验断面设施
水位观测设施
流量测验设施
泥沙测验设施
水质监测设施
降水观测设施
蒸发、气象观测设施
生产生活用房
附属工程
水文站
*
*
*
√
√
*
√
*
*
水位站
*
*

√

√
√
雨量

*

√
√
水质
*
√
√

*

√
√
地下水

*

√

√
√
蒸发

*
*
√
√
墒情站

*
√
√
√
实验站
*
√
√
√
√
√
√
*
*
注：表中符号*为必选项，符号√为可选项。
5.2 测验河段基础设施
5.2.1 测验河段基础设施应包括断面标志、定位标志、水准点、断面界桩、保护标志、测验码头、观测道路、交通道路、护坡、护岸等。
5.2.2 断面标志和定位标志的设置应符合下列要求：
1断面桩。每个水尺断面（基本水尺、测流断面水尺、比降水尺）、测流断面和浮标断面，应设置2～4个断面桩；
2断面标。测流断面和浮标断面除设置断面桩外还应设置断面标，一般情况下每断面设置4个断面标，但断面较窄或受地形限制时，可在断面的一岸设断面标，另一岸只设断面桩。水位变化幅度大的测站，同一断面也可根据需要分别按高、中、低不同水位级设置断面标。
3基线标。用交会法施测起点距的测站应设基线标。测流断面水位变化幅度大的测站，同一测流断面也可按高、中、低不同水位级设置基线标。
4辐射杆。采用辐射杆定位的测站可建立一组或多组辐射杆，以满足全断面定位的要求。
5觇标。采用测距仪施测起点距的测站，可根据需要设置2～4个觇标。
6 极坐标点。采用极坐标法施测起点距的测站，可根据需要设置1～2个极坐标点。
7 标志索。采用标志索施测起点距的测站，可根据需要在测验断面设置标志索。
5.2.3 测站应设置基本水准点2～3个，校核水准点3～5个。
5.2.4 断面界桩和保护标志的设置应符合下列要求：
1 在河段可设置断面界桩４～８个，每个断面可设１～２个保护标志牌；
2 缆道、水位观测平台、钢塔（架）等设施每处可设１～２个保护标志牌。
5.2.5 采用测船测验的测站，根据需要可建测船专用码头，也可采用趸船作为码头。
5.2.6 观测道路和交通道路的修建应符合下列规定：
1 应修建站房至各种水文要素观测场所的专用观测道路，包括高洪观测道路；
2 根据需要可修建站房至公共道路的交通道路。
5.2.7 护坡、护岸应根据生产、生活、安全等需要，在测验河段进行修建。
5.3 水位观测设施
5.3.1水位观测设施应包括水尺和水位观测平台。水尺应有临时水尺、固定水尺和永久性水尺。水位观测平台应根据测站的地形条件、水位变幅、河道冲淤变化、采用的自记仪器等情况，因地制宜的建设自记井（岛式、岸式、岛岸结合式）、水位观测专用灌注桩、水位计塔、水位计支架、水位计管道等观测设施。
5.3.2 水文站水位观测设施应符合下列要求：
1大河控制站的每一处水位观测断面应设立一组或多组永久性水尺，测站各水位观测断面应建立水位观测平台。
2区域代表站的基本水位观测断面应设立永久性水尺和建立水位观测平台一处，其余水位观测断面可建立永久性水尺，也可建立水位观测平台。
3小河站的基本水位观测断面可设立永久性水尺和水位观测平台一处。其它水位观测断面设立固定水尺。
5.3.3水位变幅大的测站，同一断面一处水位观测平台不能满足各级水位观测要求时，可在同一断面分级建水位观测平台。
5.3.4大河水位站应建水位观测平台一处和设立永久性水尺；一般水位站可建立水位观测平台一处和设立永久性水尺。
5.3.5采用比降—面积法测流的测站，上下比降断面应建立水位观测平台。
5.4流量及泥沙测验设施
5.4.1采用缆道测验的测站，根据测站特性和测验任务可分别选用悬索缆道、悬杆缆道、水文缆车（吊箱）缆道等。
缆道基础设施应根据地形条件建设塔架、 主索、副索、地锚、缆道房及塔架和地锚保护等设施，必要时可建拉偏索、标志索、防雷索等配套设施。
5.4.2测船测验设施应符合下列规定：
1采用机动测船测验的测站，可选用下列定位方法建设相应的设施：
1） 断面标志杆（索）定位：对于河宽较大的测站，宜在测流断面附近设立一组辐射标杆；对河宽不大的测站，可在测流断面架设一处断面标志索；
2 ）六分仪交会定位：采用六分仪交会定位的测站，应在测流断面一岸或两岸设立断面标和基线标。当水位变幅较大，一组断面标志不能满足各级水位测验要求时，可在不同水位级设立断面标和基线标；
3 ） 经纬仪交会定位：采用经纬仪交会定位的测站，应在测验河段设立基线和基线标志；采用极坐标法测量起点距的测站，应设立极坐标点；
4 ）测距仪定位：采用测距仪定位的测站需在测验河段设立断面标志和测距仪反射觇标；
5） GPS（全球卫星定位系统）定位：采用差分GPS定位的测站，应建GPS参考站专用平面和高程控制点3～ 4个，必要时可建GPS专用通信塔。
2 采用吊船测验的测站，应建吊船过河索一处, 根据测站地形条件，吊船过河索基础设施应包括主索塔架、主索、地锚等基础设施，必要时可建标志索等配套设施；测船定位设施按本标准5.4.2中 1规定执行。
5.4.3 采用桥梁测验的测站，有条件的应利用测验断面附近已有的桥梁进行测验，必要时可自建测验专用测桥。测桥上应设立断面标志和定位标志。必要时也可建拉偏索和断面标志索等配套设施。
5.4.4 采用浮标测验的测站设施建设应符合下列规定：
1 浮标投放设施。应建设浮标过河索、支架、锚锭、浮标投放器等。浮标投放器宜采用电动机驱动。当浮标过河索跨度较小时，标投放器可采用人力驱动。有条件的测站也可利用桥梁投放浮标；
2 断面标志。在测验河段应设上、中、下三个浮标断面，并设立断面标志；
3 浮标房；
4 照明供电设施。
5.4.5 采用堰槽法测流的测站应在测流断面修建量水堰或量水槽。
5.4.6 采用自动在线监测仪器进行流量测验的测站，应建设仪器安装设施。
5.4.7流量测验设施配置
测站应根据测站特性、防洪测洪标准、测验任务及人员等情况，制定其测验方案，应根据测站测验方案选择一种或几种测验方法完成流量测验，并建设相应基础设施。
1大河控制站
1 ）根据测站特性，应选择流速仪法或ADCP等方法完成流量测验，并建设和装备相应的悬索缆道、悬杆缆道、水文缆车缆道、测桥、机动测船、吊船过河索等一种或多种测验设施。只采用一种测验设施的测站应建设备用设施。当一套测验设施不能满足高、中、低水流量测验时，可分别建设高、中、低水流量测验设施；
2） 有条件的测站应建浮标测流设施；
3） 应有应急流量测验设施。
2 区域代表站
1 ）一般情况下，应选用流速仪法(包括悬索缆道、悬杆缆道、 水文缆车缆道、测桥、机动船测、吊船过河索等)、堰槽法、水工建筑物法、超声波时差法、ADCP等方法中的一种作为常用测验方法完成流量测验，并根据选定的测验方法建设相应的测验设施；
2） 有条件的测站应建浮标测流或比降面积测流设施。
3 小河站
可选用流速仪法(包括悬索缆道、悬杆缆道、 水文缆车缆道、测桥、机动船测、吊船过河索等)、堰槽法、水工建筑物法、超声波时差法、ADCP、浮标法、比降面积等中的一种方法完成流量测验，并建相应的测验设施。
5.4.8一般情况下应利用流量测验设施进行泥沙测验，不再建立专用的泥沙测验设施。当流量测验设施不能同时满足流量、泥沙测验要求时，可建专用泥沙测验设施。
5.5降水、蒸发、地下水、水质测验设施及水文实验站设施
5.5.1降水、蒸发观测设施
水文测站应按SL21—2006《降水量观测规范》的规定，建设降水观测场；有观测蒸发任务的水文测站应按SD267—88《水面蒸发观测规范》的规定，建设蒸发观测场。观测场四周应设置防护栏栅，场内铺设观测道路。
5.5.2 地下水监测站(井)的建设应符合SL/T 183-2005《地下水监测规范》和SL/3600-2006《地下水监测站建设技术规范》的规定。地下水重点基本监测站应建专用观测井，不得使用民用井和生产井代替。一般基本监测站宜建设专用观测井，采用非专用井应避免受地下水开采等影响。
地下水位监测井口必须设置固定点标志。应在距地下水位监测井50m～200m范围内设置校核水准点；每20眼水位基本监测井范围内，若无国家三等以上水准点时，应设置基本水准点。
5.5.3 水质监测采样断面应设置水质采样断面标志。与水文断面结合的水质监测采样断面，应利用水文测验设施进行采样。不能与水文断面结合的采样断面，可根据实际情况建设相应的设施。采用站房型自动仪器的测站，应按仪器设备要求建设相应的设施，水文站观测房不能满足要求的测站或与水文断面不相结合的水质监测采样断面，可建设专用观测房。
5.5.4水文实验站设施的设置，应根据水文实验目的、实验项目和观测内容等， 可按本标准第5章有关规定执行。
5.6生产、生活用房及附属工程用房
5.6.1 采用遥测的水位站可建设5 ～15m2的仪器专用房。驻测的水位站根据生产任务、驻站人数等情况，可建生产生活用房80 ～150m2。
5.6.2 驻测水文站生产生活用房主要包括水位观测房、泥沙处理室、办公室、水情值班室、仓库、职工公寓、文体活动室等。其建设标准应符合表5.6.2的规定执行。

表5.6.2 水文站生产生活用房建设标准 单位 ：m2
项目名称
大河重要控制站
大河一般控制站
区域代表站
小河站
备注
水位观测房
10～20
8～10
5～7
5～7
闸坝站建设两处
浮标房
10～15
7～10
5～8
5～8

泥沙处理室
20～40
20～30
15～20
10～15

水情报汛机房
30～50
20～40
15～20
15

缆道房
50～70
50～70
50～60
40～50
两处缆道面积加倍。
办公室
8～10
8～10
8～10
8～10
人均面积
水情值班室
15～20
10～20
10～15

水情会商室
20～30
15～20

会议室
20～40
15～30
10～20

配电室
10～20
10～20
√
√

车库
20
20
20

每车20㎡
仓库
30～50
15～30
15
12

发电机房
20～30
15～20
15
13

文体活动室
20～40
10～30
10～15
10

职工公寓
30～50
30～50
30～50
30～50
人均面积
供水、供暖用房
50～80
40～60
30～40
20～40

食堂
30～50
20～40
15～30
10～15

卫生间
15～25
15～20
10～15
10

其它
10～20
5～10
5～10

注：表中面积系指使用面积，建筑面积可按使用面积的1.25～1.15倍计，下同。
5.6.3 采用巡测的水文站一般应建水位观测房，其它生产、生活用房可根据测验设施及观测任务等情况，按表5.6.2的规定酌情减少。
5.7供电、供水、取暖、通信设施
5.7.1 测站应根据需要建设专用的高压供电线路、变压器、配电室、低压供电线路等供电设施。并根据需要可架设如下供电线路：
1生活用电：配电室至宿舍；
2办公用电：配电室至办公室；
3缆道房用电：变压器至缆道房；
4水位观测房用电：变压器至缆道房；
5测验照明用电：采用测船测验的测站可建断面标志、基线标志、夜间照明、测验照明等供电线路设施；采用缆道测验的测站站可建夜间测验照明供电线路设施；
6测船码头用电：船测站可建配电室至测验码头供电线路及配电箱。
5.2.2 自备电源系统设施应符合下列规定：
1 水文测站自备电源应满足动力、通信、记录仪器和照明的需要，除燃油发电系统外的电源系统配置应具备稳压、在线切换及缺
