可编程序控制系统(plc)设计师历年考题.doc

题序
一
二
总分
计分人
复核人
得分

一、诚信题（10分）
二、选择题（每小题1分，共40分。在每小题备选答案中选出一个正确答案，并将正确答案的代码填在题中括号内。选对得分，不选、选错均不得分。）
1、下列哪种产品型号不是三菱公司的(       )。
 A、FX系列  B、Q系列    C、CPM系列    D、AnS系列
2、第一台可编程控制器面世于 (      )。
 A、1959年      B、1969年   C、1971年            D、1979年
3、在FX系列PLC输入电路中，公共端为[-]的是(      )。
 A、继电器型            B、晶体管型       C、源型             D、漏型
4、对于源型机，将[S/S]端与(      )相连。
A、[ 0V ]           B、[ 12V ]   C、[ 24V ]    D、[ 36V ]
5、传感器的输出晶体管对于源型须为（ ）集电极开路型
A、PNP B、TNT C、TPT D、NPN
6、PLC的输入电流是由内部的DC24V电源供给的，为了确实切断，必须取(      )以下电流。
A、1.5mA    B、2.5mA C、3.5mA   D、4.5mA
7、FX2N的输出继电器最多可达（ ）点
A、64 B、128 C、256 D、512
8、特殊辅助继电器的元器件号按十进制编号是（ ）
A、M0～M499 B、M500～M1023
C、M1024～M3071 D、M8000～M8255
9、在FX2N PLC软元件中，作为初始化用状态继电器是（ ）
A、S0~S9 B、S10~S19 C、S20~S499 D、S500~S899
10、PLC晶体管输出电流可达（ ）A/点
A、0.3 B、0.5 C、1 D、2
11、下列不属于系统监控程序（ ）
A、用户程序 B、系统管理程序 C、用户指令解释程序 D、标准程序模块和系统调用
12、下列元件有BIT元件又有字元件（ ）指令
A、X B、M C、T D、Y
13、文件寄存器中一个子文件包括（ ）点
A、100 B、500 C、1000 D、2000

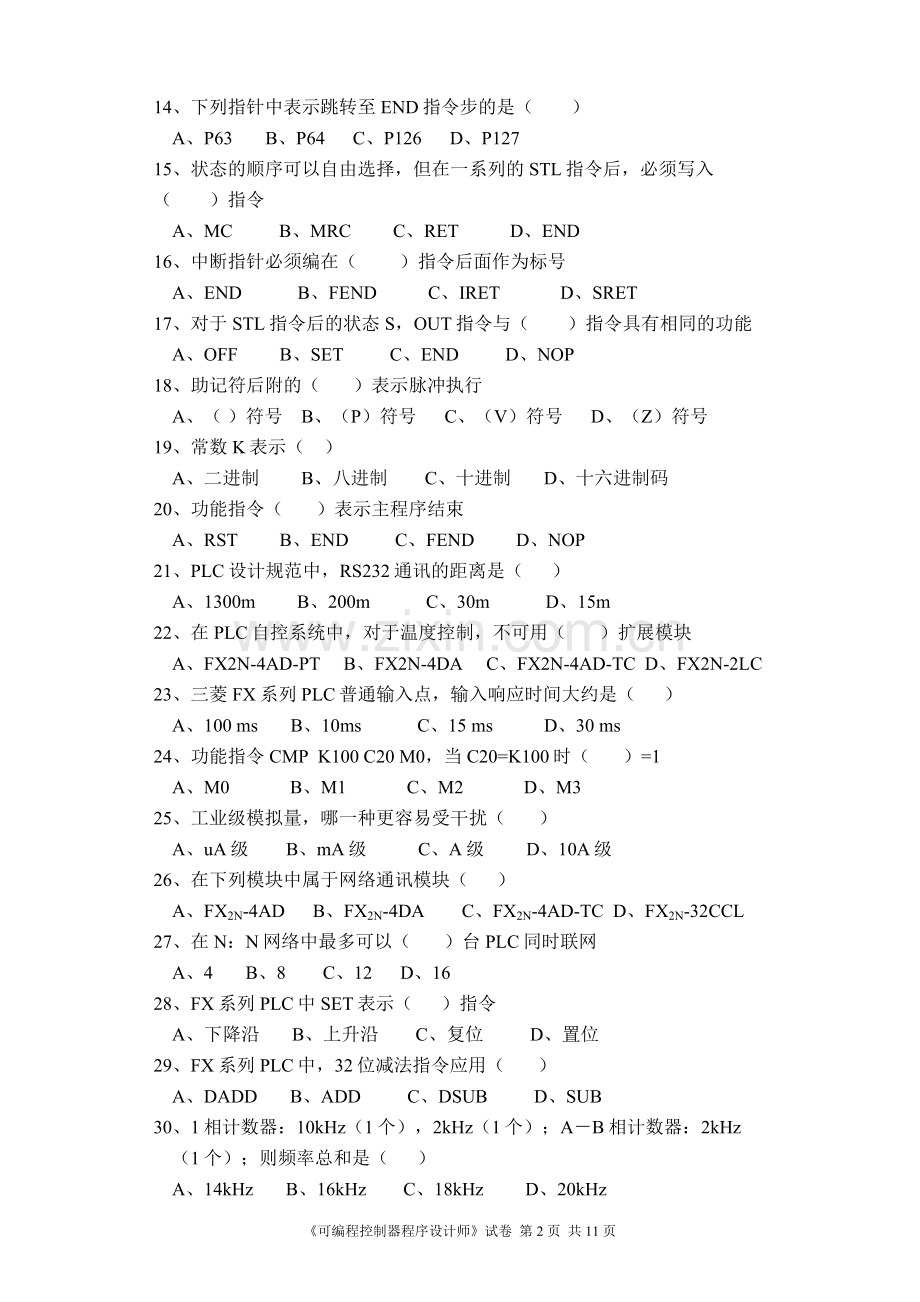

14、下列指针中表示跳转至END指令步的是（ ）
A、P63 B、P64 C、P126 D、P127
15、状态的顺序可以自由选择，但在一系列的STL指令后，必须写入（ ）指令
A、MC B、MRC C、RET D、END
16、中断指针必须编在（ ）指令后面作为标号
A、END B、FEND C、IRET D、SRET
17、对于STL指令后的状态S，OUT指令与（ ）指令具有相同的功能
A、OFF B、SET C、END D、NOP
18、助记符后附的（ ）表示脉冲执行
A、（ ）符号 B、（P）符号 C、（V）符号 D、（Z）符号
19、常数K表示（ ）
A、二进制 B、八进制 C、十进制 D、十六进制码
20、功能指令（ ）表示主程序结束
A、RST B、END C、FEND D、NOP
21、PLC设计规范中，RS232通讯的距离是（ ）
A、1300m　 B、200m 　C、30m　 D、15m
22、在PLC自控系统中，对于温度控制，不可用（ ）扩展模块
A、FX2N-4AD-PT　 B、FX2N-4DA C、FX2N-4AD-TC D、FX2N-2LC
23、三菱FX系列PLC普通输入点，输入响应时间大约是（ ）
A、100 ms B、10ms　 C、15 ms　 D、30 ms
24、功能指令CMP K100 C20 M0，当C20=K100时（ ）=1
A、M0　 B、M1　 C、M2　 D、M3
25、工业级模拟量，哪一种更容易受干扰（ ）
A、uA级 B、mA级　 C、A级 D、10A级
26、在下列模块中属于网络通讯模块（ ）
A、FX2N-4AD　 B、FX2N-4DA　 C、FX2N-4AD-TC D、FX2N-32CCL
27、在N：N网络中最多可以（ ）台PLC同时联网
A、4 B、8 C、12 D、16
28、FX系列PLC中SET表示（ ）指令
A、下降沿 B、上升沿 C、复位 D、置位
29、FX系列PLC中，32位减法指令应用（ ）
A、DADD B、ADD C、DSUB D、SUB
30、1相计数器：10kHz（1个），2kHz（1个）；A－B相计数器：2kHz（1个）；则频率总和是（ ）
A、14kHz B、16kHz C、18kHz D、20kHz
31、在下列特殊辅助继电器中只在第一个扫描周期中ON（ ）
A、M8000 B、M8001 C、M8002 D、M8003
32、在下列特殊辅助继电器中哪个是一秒时钟（ ）
A、M8011 B、M8012 C、M8013 D、M8014
33、FX系列PLC中，16位除法指令应用（ ）
A、DADD B、DDIV C、DIV D、DMUL
34、FX系列PLC中，位右移指令应用（ ）
A、DADD B、DDIV C、SFTR D、SFTL
35、相序保护继电器在电路中做电源的（ ）保护
A、反相 B、过载 C、过流 D、过压
36、不属于步进电机的静态指标是（ ）
A、相数 B、拍数 C、步距角 D、失调角
37、对于输出接口电路，（ ）型响应时间最长。
A、晶体管 B、继电器 C、SSR D、可控硅
38、下列不属于步进电机的三大要素（ ）
A、步距角 B、电流 C、静转矩 D、最大空载起动频率
39、触摸屏实现换画面时，必须指定（ ）
A、当前画面编号 B、目标画面编号 C、无所谓 D、视情况而定
40、不可以使用（ ）对PLC进行编程
A、语句表 B、梯形图 C、功能图 D、流程图
可编程控制器程序设计师岗位培训试题（A卷）
（实务知识部分 共100分）
题序
一
二
三
总分
计分人
复核人
得分

得 分

评分人

一、填空题（每小题2分，共20分）

1、PLC的英文全称 。
2、PLC中，有 个存储运算中间结果的存储器，被称为栈存储器。
3、PLC的硬件指标包括 、 和 。
4、中断有 、 和 三种。
5、可编程控制器按结构分 和 。
6、步进电机分三种 、 和 。
7、PLC输出通常有三种形式： 、 和 。
8、在PLC的元件中采用八进制编号的元件是 和 。
9、十六进制数1111转换为十进制是 。
10、编码器一般分为 和 。
得 分

评分人

二、判断题（每小题1分，共50分。请在题后的括号里正确的填√，错误的填×。判断正确的得分，判断错误、不答不得分也不扣分。）
1、PLC的中断源信息是通过输入单元进入系统的。( )
2、可编程控制器中的单板机实际上就是一块电脑的主板。( )
3、继电器电路是一种并联电路。( )
4、当PLC的输出连接的是直流感性负载时，要将该负载与并联分流二极管连接，最大电压要在DC30V以下。( )
5、若在程序最后写入END指令，则该指令后的程序步就不再执行。( )
6、硬件指标包括运行方式、速度、程序容量、指令类型、元件种类和数量等。( )
7、PLC软件中登录关键字就是为PLC程序设置密码，防止程序被别人窃取。( )
8、语句表是PLC常用的一种编程语言。( )
9、MCR 指令主控电路块起点。( )
10、INV指令无需操作元件。( )
11、指令EI表示允许中断。( )
12、对于步进电机，通过控制脉冲个数可以来控制角位移量。( )
13、一般步进电机的精度为步进角的3-5%，且不累积。( )
14、在使用一系列STL指令的最后，必须写入END指令。( )
15、对所有的初始状态，每一个状态下的分支电路数总和不能大于8个。( )
16、选择性分支时无需驱动处理即可设置转移条件。( )
17、STL指令也可以使用在子程序中。( )
18、步进电机没有累计误差，广泛应用于各种开环控制。( )
19、FNC60(IST)功能指令能自动设定与各个运行方式相对应的初始状态。 ( )
20、CML指令是将一个数据与两个源数据值比较。( )
21、对于小的系统，如80点以内的PLC系统，一般不需要扩展。( )
22、步进电机外表允许的最高温度为80-90度完全正常。( )
23、在PLC中整数的表示和运算均采用ASCII码格式。( )
24、SRET指令表示中断程序返回。( )
25、PLC的输入开关量，按隔离方式分，有继电器和晶体管隔离。( )
26、用于中断的输入端子也可以用于SPD指令或其它高速指令。( )
27、PLC的输入模拟量，按精度分，有12bit, 14bit, 16bit 。( )
28、主控用嵌套指针最多可以有16点。( )
29、FXon-3A模拟量输入输出模块提供一路模拟量输入和二路模拟量输出。( )
30、FX通信解决方案允许FX系列PLC在CC-LINK中作为主站使用。( )
31、步进电机的力矩会随转速的升高而下降。( )
32、扩展模块电源须由基本单元或扩展单元提供。( )
33、INV指令无需操作元件。( )
34、步进电机的制动力矩指步进电机没有通电的情况下，定子锁住转子的力矩。( )
35、END指令以后的程序不执行操作。( )
36、特殊辅助继电器是指M5000以后的元件。( )
37、主控电路块起点用MCR指令。 ( )
38、PLC中也能编写桥式电路。( )
39、NOP指令通常用指定某些步序内容为空，留空待用。( )
40、步进电机的力矩会随转速的升高而下降。( )
41、RS232通讯距离可以达到50M。( )
42、在继电器电路中，触点可以接在线圈后面，在PLC中不可以。( )
43、步进电机的角度和脉冲有内在关系。( )
44、FX2N-4AD是模拟量输出单元。( )
45、步进电机的步距角是每接受一个脉冲电机转过的角度。( )
46、三个FX系列PLC可以采用并联方式进行数据通讯。( )
47、FX2N的程序容量为2000步。( )
48、触摸屏的输入电压一般是DC24V。( )
49、FX-PCS/WIN-E/-C软件可以为FX/A/QnA/Q系列PLC进行编程。( )
50、如果设备与设备之间有严重的电势差，应采用等电位连接的方式来解除。( )
得 分

评分人

三、多项选择题（每小题2分，共30分。在每小题备选答案中选出正确的答案，选对得分，不选、漏选、选错均不得分。）
1、 PLC型号选择的两个重要原则是（ ）
A、经济性原则 B、安全性原则 C、隨意性原则 D、地区性原则
2、下列属于三菱人机界面的（ ）
A、F940GOT B、FX-10DU-E 　C、A870GOT　 D、TD200
3、PLC输出点类型的有主要有（ ）
A、继电器　 B、可控硅　 C、晶体管　 D、IC驱动电路
4、下列属于PLC软件指标的有（ ）
A、运行方式 　 B、速度 C、输入特性 　D、程序容量
5、步进电机控制程序设计三要素是（ ）
A、速度 B、方向 C、时间　 D、加速度
6、下列软件可以对三菱PLC进行编程（ ）
A、MEDOC B、GPPA C、GPPW D、FX-PCS/WIN-E/-C
7、当输入输出点超过30点，可以选择FX系列PLC（ ）
A、FXon　 B、FXos C、FX2n　 D、FX3C
8、下列属于PLC通讯功能模块（ ）
A、FX2n-16LNK-M　 B、FX2n-32ASI-M　
C、FX2n-64DNET　 D、FX2n-32DP-IF
9、下列属于高速处理指令（ ）
A、MTR B、HSCS C、HSCR D、SER
10、目前PLC编程主要采用（ ）工具进行编程
A、电脑 B、磁带 C、手持编程器 D、纸条
11、PLC机的主要特点是（ ）
A、可靠性高 B、编程方便 C、运算速度快
D、环境要求低 E、与其它装置连接方便
12、PLC与电脑不能通讯连接时，可能的原因（ ）。
A、通讯端口设置错误 B、通讯线有问题 C、通讯参数设置错误
D、通讯端口有问题
13、触摸屏的主要尺寸有（ ）
A、5.7寸 B、10.4寸 C、12.1寸 D、17寸
14、PLC的系统监控程序包括（ ）
A、系统管理程序 B、用户指令管理程序 C、标准程序模块和系统调用 D、用户程序
15、异步串行通讯接口有（ ）
A、RS232 B、RS485 C、RS422 D、RS486

请对比写出热电偶和热电阻的区别(精度,范围,价格)
试用PLC设计2小时的延时电路，试填空梯形图。

在一台振动盘中,当20S中没料过来时(传感器X0,常开),控制报警器YO动作,请写出相关指令表程序（用FX系列PLC,要求用指令）

可编程控制系统设计（高级课程）培训大纲
序号
课程模块
主要授课内容（含实验）
课时
安排
教学标准
1
S7-300硬件知识
1、 S7系列产品介绍
2、 S7-300CPU、输入/输出模块的型号、分类、特点、应用
2
能正确选择PLC机型，合理利用机器资源提高系统可靠性、经济性
2
Step7使用初步
1、 Step7功能介绍
2、 S7-300硬件组态
3、 用Step7创建程序、上传下载
4、 使用符号、功能块、数据块编程
12
掌握Step7各项基本功能的使用方法，能够编制简单的S7-300程序
3
S7-300指令系统
1、 位逻辑指令
2、 定时器、计数器指令
3、 比较、转换指令
4、 数据块、累加器指令
5、 逻辑、逻辑控制指令
6、 整数、浮点数运算指令
7、 装载和传送指令
8、 程序控制指令
9、 移位和循环移位指令
16
掌握S7-300的存储器划分、位逻辑指令、定时器与计数器指令、常用功能指令使用方法，能独立设计简单程序

4
S7-300用户程序结构
1、 用户程序的基本结构
2、 功能块与功能的生成与调试
3、 数据块、组织块与中断的处理
4、 多重背景
6
掌握用户程序的基本结构
5
PLC通信功能
1、 网络通信基础
2、 S7-300通信功能
3、 MPI网络与全局数据通信
4、 PROFIBU通信协议与基本应用
4
1、 理解工控网络通信的基础知识
2、 掌握
6
S7-300与变频器配合进行控制
1、 MICROMASTER 420功能简介
2、 MICROMASTER 420基本使用
3、 用S7-200对MM420进行控制
4
1、 熟悉MICROMASTER 420变频的各项功能，掌握重要参数设置
2、 能用S7-300与变频器配合进行控制
7
S7-300在模拟量闭环控制中的应用
1、 闭环控制与PID控制器
2、 常用PID控制器功能介绍
3、 PID控制器的参数整定方法
6
1、 理解闭环控制与PID控制器的简单原理，熟悉常用PID控制器功能
2、 掌握PID控制器的参数整定方法
8
触摸屏使用初步
1、 触摸屏功能介绍
2、 触摸屏基本使用方法
4
掌握触摸屏的基本使用方法
9
硬件故障诊断和软件调试工具
1、 程序调试特征
2、 显示程序状态
3、 使用状态图监控和修改数据
4、 强制指定值
5、 以指定的扫描次数运行程序
6、 硬件故障诊断
2
掌握PLC程序调试及硬件故障诊断方法，能够完成较为复杂的程序的调试和维护工作
10
课程结业考试

4
能够根据控制要求，合作或独立完成复杂的PLC控制系统的程序设计

可编程序控制系统（PLC）设计师职业资格认证

关于开展《可编程序控制系统（PLC）设计师》
职业资格认证培训的通知：
各企事业单位人事部处、培训中心、设备动力处科、技术中心：
可编程序控制系统（PLC）设计师是人力资源和社会保障部发布的第七批新职业，是指从事可编程序控制器选型、编程，并对应用系统进行设计、集成和运行管理的人员。现代PLC应用综合了计算机技术、自动控制技术和网络通信技术，其应用越来越广泛。据权威机构统计，PLC的从业人员到2012年将达到20万人。 规范可编程序控制系统设计人员的从业行为，把教育与培训工作逐步纳入标准化、制度化的轨道，对提高行业职工队伍的整体素质，进而促进行业的大发展有着不可忽视的作用。
一．培训鉴定对象：
1.从事电气或自动化工程设计的工程师。
2.从事电气或自动化工程维修的技术人员。
3.从事电子电工、电气设备维护的人员。
4.从事自动化控制教学的人员。
5.从事电子电气或自动化工程设计的在校大学生。

二． 培训鉴定内容：
1、低压电器的原理、基本结构、用途及其选用。
2、电气控制线路中常用的保护环节、实现方法及简单设计法。
3、PLC的编程语言和程序结构。
4、西门子S7-200系列PLC的内部元器件结构及性能特点。
5、PLC编程方式：梯形图LAD，STL，FBD语句的编程方法。
6、编程软件及编程器、PLC的安装与维护、介绍典型的工程实例,让学员掌握PLC控制系统的设计与调试及故障排除,变频器原理及应用。
7、相关法律法规。
三．培训鉴定时间及地点：
【可编程序控制系统（plc）设计师】职业资格（二级）：
北京市 深圳市
四．培训费用：
可编程序控制系统（PLC）设计师：5900元/人，上述费用包括：报名费、培训费、鉴定考试费、证书费等。食宿统一安排，费用自理。（注：前50名申请备案者，可优惠400元资料费。）
五．证书颁发
鉴定合格者可获得由国家人力资源和社会保障部所属试点省市颁发的可编程序控制系统（PLC）设计师《中华人民共和国职业资格证书》。该证书实行统一编号登记管理和网上查询，全国通用。其可作为招聘录用、考核晋升、岗位续聘、职称评定、加薪的重要参考依据。
六．鉴定方式
分为理论知识考试和专业能力考核。理论知识考试采用闭卷笔试方式，专业能力考核采用现场实际操作方式进行。理论知识考试和专业能力考核均实行百分制，成绩皆达60分及以上者为合格。
七．申报条件
可编程序控制系统（PLC）设计师申报条件
1：从事可编程序控制系统相关工作5年以上；
2：具有本科学历，从事可编程序控制系统相关工作3年以上；
3：硕士学位，从事可编程序控制系统相关工作1年以上。
符合以上条件之一者，均可申报；
八．报名办法
提交本人身份证复印件、学历复印件、各单位开具的工作年限证明（原件）、蓝底两寸免冠证件照四张（1张需要扫描版），请参考人员于报名截止结束前10天将上述资料及相关 费用上报至我中心。（本次培训班限内部名额100位学员,培训班按报名先后顺序安排座位）
