长春电信枢纽楼柴油发电机组建设方案

一、柴油发电机组使用状况
长春电信枢纽楼现有1250KW、1320KW柴油发电机组1各台，分别为枢纽楼2套低压配电系统提供后备电源，具体负载情况如下：

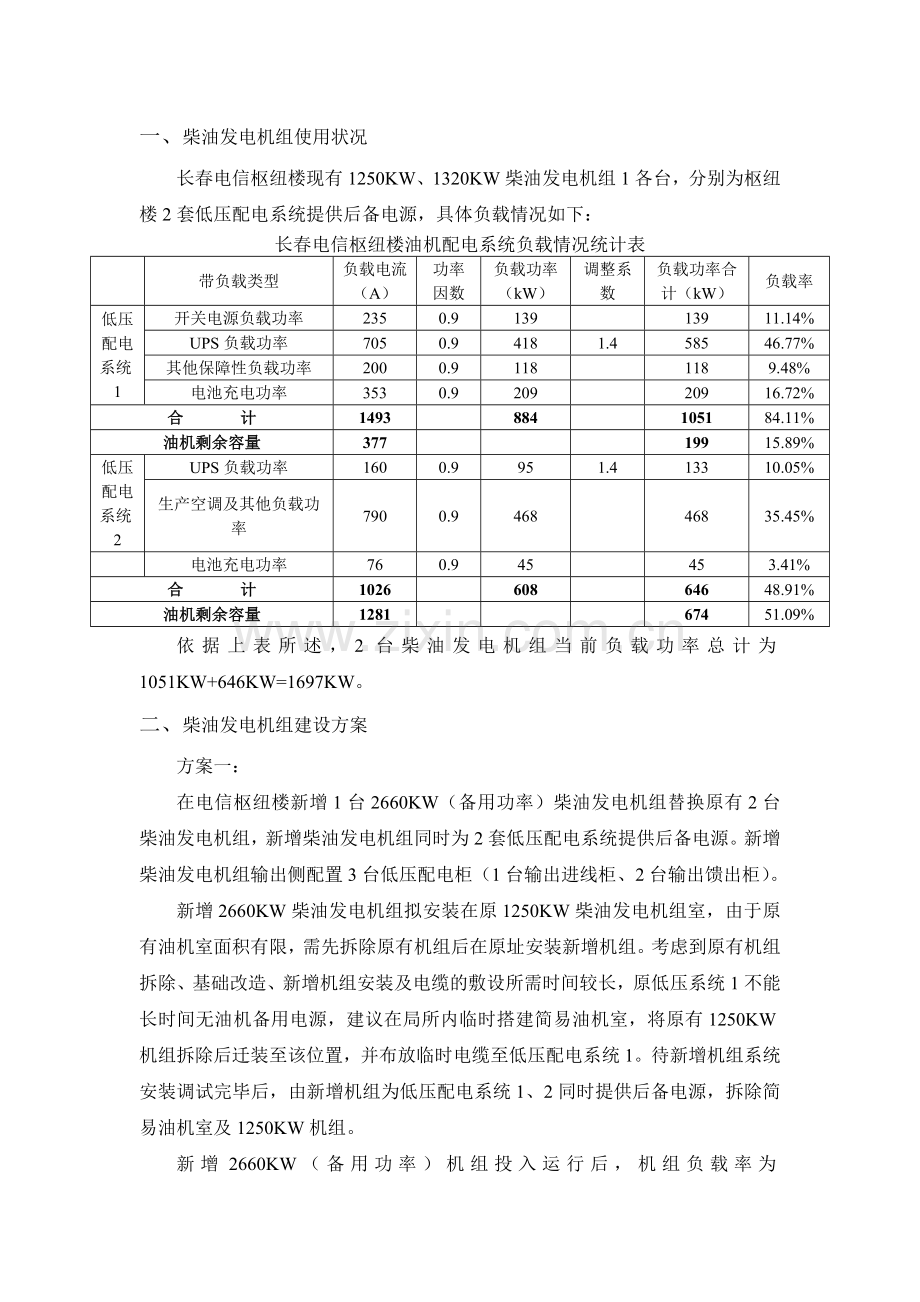

长春电信枢纽楼油机配电系统负载情况统计表

带负载类型
负载电流（A）
功率因数
负载功率（kW）
调整系数
负载功率合计（kW）
负载率
低压配电系统1
开关电源负载功率
235
0.9
139

139
11.14%
UPS负载功率
705
0.9
418
1.4
585
46.77%
其他保障性负载功率
200
0.9
118

118
9.48%
电池充电功率
353
0.9
209

209
16.72%
合 计
1493

884

1051
84.11%
油机剩余容量
377

199
15.89%
低压配电系统2
UPS负载功率
160
0.9
95
1.4
133
10.05%
生产空调及其他负载功率
790
0.9
468

468
35.45%

电池充电功率
76
0.9
45

45
3.41%
合 计
1026

608

646
48.91%
油机剩余容量
1281

674
51.09%
依据上表所述，2台柴油发电机组当前负载功率总计为1051KW+646KW=1697KW。
二、柴油发电机组建设方案
方案一：
在电信枢纽楼新增1台2660KW（备用功率）柴油发电机组替换原有2台柴油发电机组，新增柴油发电机组同时为2套低压配电系统提供后备电源。新增柴油发电机组输出侧配置3台低压配电柜（1台输出进线柜、2台输出馈出柜）。
新增2660KW柴油发电机组拟安装在原1250KW柴油发电机组室，由于原有油机室面积有限，需先拆除原有机组后在原址安装新增机组。考虑到原有机组拆除、基础改造、新增机组安装及电缆的敷设所需时间较长，原低压系统1不能长时间无油机备用电源，建议在局所内临时搭建简易油机室，将原有1250KW机组拆除后迁装至该位置，并布放临时电缆至低压配电系统1。待新增机组系统安装调试完毕后，由新增机组为低压配电系统1、2同时提供后备电源，拆除简易油机室及1250KW机组。
新增2660KW（备用功率）机组投入运行后，机组负载率为1697KW/2400KW（额定功率）=70.7%，接近柴油发电机组最佳输出负载率（机组最佳输出负载率为75％），机组在该输出负载率运行较原有油机系统燃油更省、故障率更低。
2660KW机组优势在于在有限空间内有较大功率输出，组成更大的电网时所用的机组台数较少，便于管理，2660KW功率机组所用技术比较先进。
方案二：
在长春电信枢纽楼新增2台2660KW（备用功率）柴油发电机组，采用主备用输出方式为现有生产楼提供后备电源，柴油发电机组切换可采用2种方式，具体设备配置如下表
切换方式　
设备名称
容量
单位
数量
备注
方式一
机组输出进线柜
6300A/4P
台
2

母线柜

1

机组输出馈出柜
3200A/4P

2
框架断路器
方式二
机组输出进线柜

机组输出馈出柜
3200A/4P

2
ATS切换开关
2台柴油发电机组采用切换方式一工作系统方框图如下：

2台柴油发电机组采用切换方式二工作系统方框图如下：

未来新建生产楼投入运营后，其中1台机组转为其低压配电系统提供后备电源。
三、柴油发电机组降噪要求
吉林电信新增柴油发电机组参照康明斯C3300D5型柴油发电机组设计，C33005D型机组备用输出功率为2660kW，额定功率为2400KW。机组尺寸参数如下：
序号
项目
长×宽×高（mm）
1
柴油发电机组尺寸
7158×2251×2535
2
油机水箱尺寸
1068×2856×2716
3
柴油发电机组安装尺寸
2909×9175×3422

柴油发电机组排风口面积需求根据柴油发电机组散热水箱面积计算，C33005D型柴油发电机组排风口面积计算方法如下：
S排=W×H×X
=2.85×2.72×3
=23.3m2
其中：S排－排风口面积（m2）；
W－油机水箱宽（m）；
H－油机水箱高（m）；
X－调整系数取1.5，机房做降噪处理取3。
柴油发电机组进风口面积为排风口面积的1.2倍，C33005D型柴油发电机组进风口面积为28m2。
油机室内墙（油机进风口、散热水箱排风筒、出风隔间）、室内顶棚均采取消声措施。
油机室消噪声标准要求应符合国家《城市区域环境噪声标准》GB3096-93及地方环保部门的标准要求。
油机经消噪音处理后，机组功率降容应不大于油机额定容量的5％。
负责消噪声单位需对油机排气管、消音器的外表面应采用隔热消音材料包封（内部采用600〜650℃无硷超细玻璃棉，外表面采用薄铝板包封），并负责散热水箱导风筒的制作及消声处理。消声设备的材料选择及在指定地点要求达到的消声指标。其消声设备的加工工艺、现场施工均由油机消噪声单位负责。本工程位于居住、工业混杂区，根据GB 3096-1993《城市区域环境噪声标准》规定，夜间不高于45dB本工程环境噪声标准值：昼间不高于60dB、夜间不高于50dB；。进风、排风百叶窗应采用自动或手动开启（铝合金百叶）。
四、投资估算
方案一投资估算
序号
费用类别
规模容量
投资估算
备注
一
设备费
设备名称
单位
单价（万元）
数量
万元
柴油发电机组（2660KW）
台
800
1
860

油机低压输出柜
台
20
3

小计 1

860

二
安装工程费

103.2

三
工程其他费

120.00
含电源监控
小计2

1083.20
小计1+其他费+安装工程费
四
预备费

32.50
小计2*3%
合计

1115.70
小计2+四
