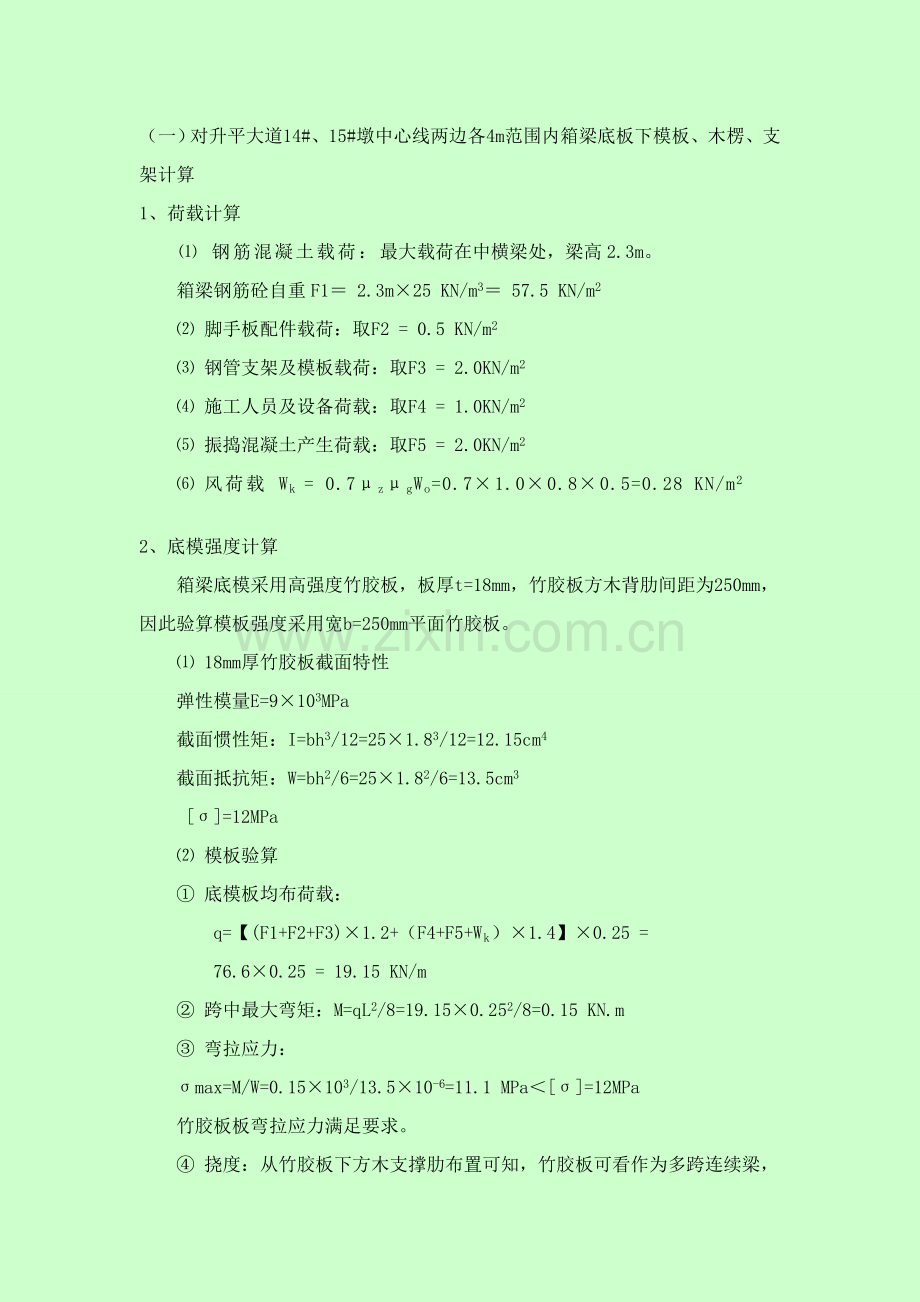

模板支架检算 (横梁在下)2010 11 04.doc_第1页
第1页 / 共12页

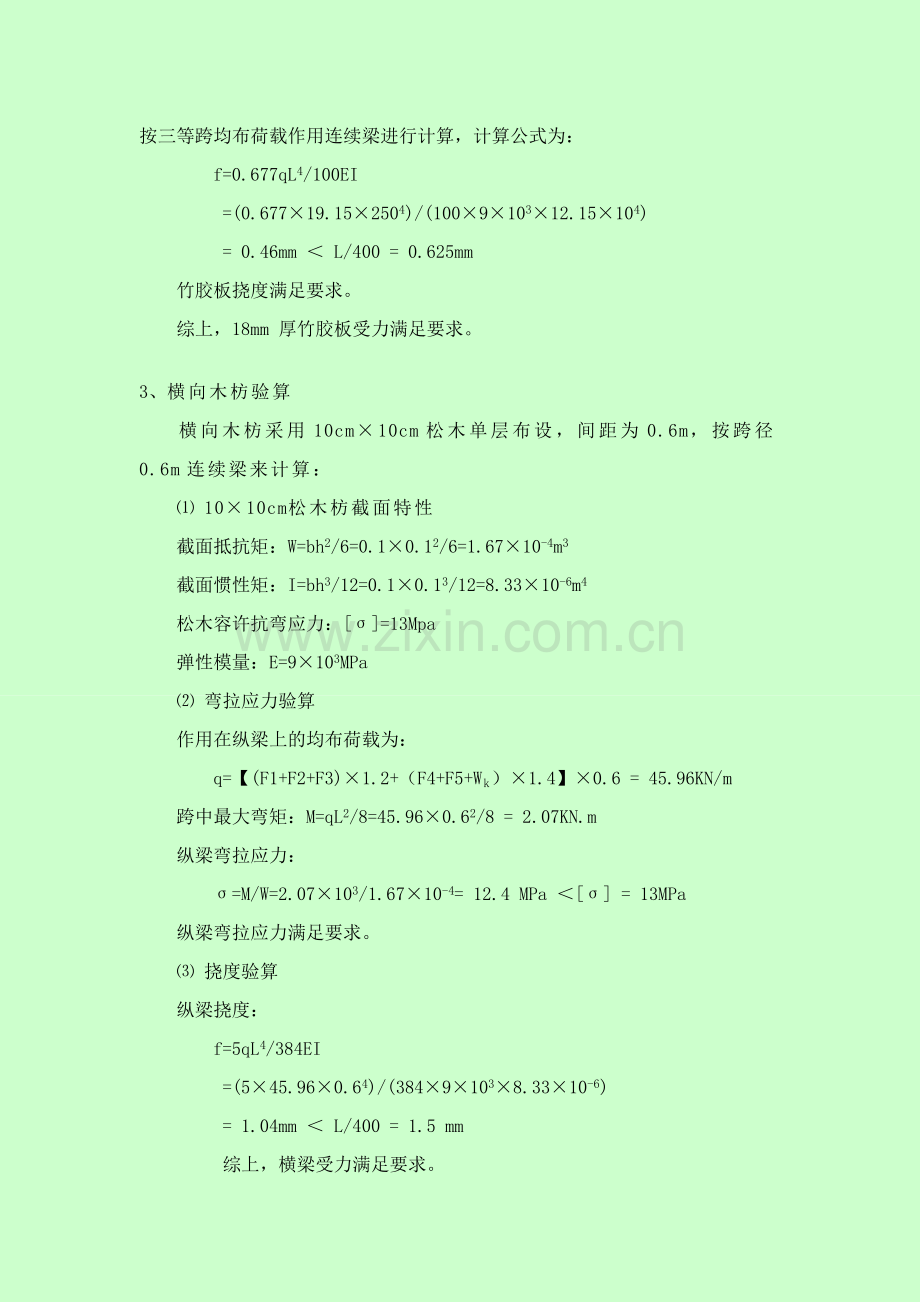

模板支架检算 (横梁在下)2010 11 04.doc_第2页
第2页 / 共12页


点击查看更多>>
资源描述
(一)对升平大道14#、15#墩中心线两边各4m范围内箱梁底板下模板、木楞、支架计算 1、荷载计算 ⑴ 钢筋混凝土载荷:最大载荷在中横梁处,梁高2.3m。 箱梁钢筋砼自重F1= 2.3m×25 KN/m3= 57.5 KN/m2 ⑵ 脚手板配件载荷:取F2 = 0.5 KN/m2 ⑶ 钢管支架及模板载荷:取F3 = 2.0KN/m2 ⑷ 施工人员及设备荷载:取F4 = 1.0KN/m2 ⑸ 振捣混凝土产生荷载:取F5 = 2.0KN/m2 ⑹ 风荷载 Wk = 0.7μzμgWo=0.7×1.0×0.8×0.5=0.28 KN/m2 2、底模强度计算 箱梁底模采用高强度竹胶板,板厚t=18mm,竹胶板方木背肋间距为250mm,因此验算模板强度采用宽b=250mm平面竹胶板。 ⑴ 18mm厚竹胶板截面特性 弹性模量E=9×103MPa 截面惯性矩:I=bh3/12=25×1.83/12=12.15cm4 截面抵抗矩:W=bh2/6=25×1.82/6=13.5cm3 [σ]=12MPa ⑵ 模板验算 ① 底模板均布荷载: q=【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】×0.25 = 76.6×0.25 = 19.15 KN/m ② 跨中最大弯矩:M=qL2/8=19.15×0.252/8=0.15 KN.m ③ 弯拉应力: σmax=M/W=0.15×103/13.5×10-6=11.1 MPa<[σ]=12MPa 竹胶板板弯拉应力满足要求。 ④ 挠度:从竹胶板下方木支撑肋布置可知,竹胶板可看作为多跨连续梁,按三等跨均布荷载作用连续梁进行计算,计算公式为: f=0.677qL4/100EI =(0.677×19.15×2504)/(100×9×103×12.15×104) = 0.46mm < L/400 = 0.625mm 竹胶板挠度满足要求。 综上,18mm 厚竹胶板受力满足要求。 3、横向木枋验算 横向木枋采用10cm×10cm松木单层布设,间距为0.6m,按跨径0.6m连续梁来计算: ⑴ 10×10cm松木枋截面特性 截面抵抗矩:W=bh2/6=0.1×0.12/6=1.67×10-4m3 截面惯性矩:I=bh3/12=0.1×0.13/12=8.33×10-6m4 松木容许抗弯应力:[σ]=13Mpa 弹性模量:E=9×103MPa ⑵ 弯拉应力验算 作用在纵梁上的均布荷载为: q=【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】×0.6 = 45.96KN/m 跨中最大弯矩:M=qL2/8=45.96×0.62/8 = 2.07KN.m 纵梁弯拉应力: σ=M/W=2.07×103/1.67×10-4= 12.4 MPa <[σ] = 13MPa 纵梁弯拉应力满足要求。 ⑶ 挠度验算 纵梁挠度: f=5qL4/384EI =(5×45.96×0.64)/(384×9×103×8.33×10-6) = 1.04mm < L/400 = 1.5 mm 综上,横梁受力满足要求。 4、纵向木枋验算 纵向木枋采用10cm×10cm松木单层布设,间距为0.25m。 纵向木枋所受载荷与横向木方相同,间距较纵向木方小,故不必再行检算。 5、立杆验算 ⑴ 立杆轴向荷载计算 据《路桥施工计算手册》,采用Φ48×3.5mm钢管作支架,当横杆步距为1.2m时,对接立杆的容许荷载[N容]=33.1KN。 每根立杆承受载荷: N = 0.6×0.6×【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】 0.36×76.6= 27.58 KN <[N容]= 33.1 KN 立杆承重满足要求。 ⑵ 立杆稳定性验算 立杆的计算长度L0 L0=125cm 截面回转半径I i=1.58cm 截面积A A=4.89cm2 截面模量W W=5.08cm3 长细比λ λ= L0/i= 125/1.58=79.1 轴心受压构件的稳定系数φ=0.739 根据《钢结构设计规范》,选用碗扣支架钢材的强度设计值为σ= 200Mpa, [σ实际]=N/(φ×A) = 27.58×1000/(0.739×4.89×102) =76.3 MPa<σ= 200 Mpa 结论:支架立杆的稳定性满足要求。 (二)对升平大道14#、15#墩中心线两边各4m范围以外底板下模板、木楞、支架计算 1、荷载计算 ⑴ 钢筋混凝土载荷:最大载荷在距桥墩中心线4m处中隔梁下: 箱梁钢筋砼自重F1=【 0.53×2.07+0.47×(2.07-0.45-0.62)】×25 KN/m3 =1.57×25 KN/m3 =39.25 KN/m2 ⑵ 脚手板配件载荷:取F2 = 0.5 KN/m2 ⑶ 钢管支架及模板载荷:取F3 = 2.0KN/m2 ⑷ 施工人员及设备荷载:取F4 = 1.0KN/m2 ⑸ 振捣混凝土产生荷载:取F5 = 2.0KN/m2 ⑹ 风荷载 Wk = 0.7μzμgWo=0.7×1.0×0.8×0.5=0.28 KN/m2 2、底模强度计算 箱梁底模采用高强度竹胶板,板厚t=18mm,竹胶板方木背肋间距为300mm,因此验算模板强度采用宽b=300mm平面竹胶板。 ⑴ 18mm厚竹胶板截面特性 弹性模量E=9×103MPa 截面抵抗矩:W= bh2/6=30×1.82/6=16.2cm3 截面惯性矩:I=bh3/12=30×1.83/12=14.58cm4 [σ]=12MPa ⑵ 模板验算 ① 底模板均布荷载: q=【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】×0.3 = (41.75+4.6)×0.3 = 13.9 KN/m ② 跨中最大弯矩:M=qL2/8=13.9×0.32/8=0.156 KN.m ③ 弯拉应力: σmax=M/W=0.156×103/16.2×10-6=9.7 MPa<[σ]=12MPa 竹胶板板弯拉应力满足要求。 ④ 挠度:从竹胶板下方木支撑肋布置可知,竹胶板可看作为多跨连续梁,按三等跨均布荷载作用连续梁进行计算,计算公式为: f=0.677qL4/100EI =(0.677×13.9×3004)/(100×9×103×14.58×104) = 0.58mm < L/400 = 0.75mm 竹胶板挠度满足要求。 综上,18mm 厚竹胶板受力满足要求。 3、横向木枋验算 横向木枋采用10cm×10cm松木单层布设,间距为0.9m,按跨径0.6m连续梁来计算: ⑴ 10×10cm松木枋截面特性 截面抵抗矩:W=bh2/6=0.1×0.12/6=1.67×10-4m3 截面惯性矩:I=bh3/12=0.1×0.13/12=8.33×10-6m4 松木容许抗弯应力:[σ]=13Mpa 弹性模量:E=9×103MPa ⑵ 弯拉应力验算 作用在纵梁上的均布荷载为: q=【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】×0.9=(41.75+4.6)×0.9 = 41.715 KN/m 跨中最大弯矩:M=qL2/8=41.715×0.62/8 = 1.88 KN.m 纵梁弯拉应力: σ=M/W=1.88×103/1.67×10-4= 11.2 MPa <[σ] = 13MPa 纵梁弯拉应力满足要求。 ⑶ 挠度验算 纵梁挠度: f=5qL4/384EI =(5×45.96×0.64)/(384×9×103×8.33×10-6) = 0.94mm < L/400 = 1.5 mm 综上,横梁受力满足要求。 4、纵向木枋验算 纵向木枋采用10cm×10cm松木单层布设,间距为0.3m 纵向木枋所受载荷与横向木方相同,间距较纵向木方小,故不必再行检算。 5、立杆验算 ⑴ 立杆轴向荷载计算 据《路桥施工计算手册》,采用Φ48×3.5mm钢管作支架,当横杆步距为1.2m时,对接立杆的容许荷载[N容]=33.1KN。 每根立杆承受载荷: N = 0.6×0.9×【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】 0.54×46.35= 25.03 KN <[N容]= 33.1 KN 立杆承重满足要求。 ⑵ 立杆稳定性验算 立杆的计算长度L0 L0=125cm 截面回转半径I i=1.58cm 截面积A A=4.89cm2 截面模量W W=5.08cm3 长细比λ λ= L0/i= 125/1.58=79.1 轴心受压构件的稳定系数φ=0.739 根据《钢结构设计规范》,选用碗扣支架钢材的强度设计值为σ= 200Mpa, [σ实际]=N/(φ×A) = 25.03×1000/(0.739×4.89×102) =69.3 MPa<σ= 200 Mpa 结论:支架立杆的稳定性满足要求。 (三)对升平大道14#、15#墩中心线两边各4m范围外箱梁翼板下模板、木楞、支架计算 1、荷载计算 ⑴ 钢筋混凝土载荷: 箱梁钢筋砼自重F1= 0.3m×25 KN/m3= 7.5 KN/m2 ⑵ 脚手板配件载荷:取F2 = 0.5 KN/m2 ⑶ 钢管支架及模板载荷:取F3 = 2.0KN/m2 ⑷ 施工人员及设备荷载:取F4 = 1.0KN/m2 ⑸ 振捣混凝土产生荷载:取F5 = 2.0KN/m2 ⑹ 风荷载 Wk = 0.7μzμgWo=0.7×1.0×0.8×0.5=0.28 KN/m2 2、底模强度计算 箱梁翼模采用高强度竹胶板,板厚t=18mm,竹胶板方木背肋间距为500mm,因此验算模板强度采用宽 b=500mm 平面竹胶板。 ⑴ 18mm厚竹胶板截面特性 弹性模量E=9×103MPa 截面抵抗矩:W= bh2/6=50×1.82/6=27cm3 截面惯性矩:I=bh3/12=50×1.83/12=24.3cm4 [σ]=12MPa ⑵ 模板验算 ① 底模板均布荷载: q=【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】×0.5 =21.1×0.5 10.55 KN/m ② 跨中最大弯矩:M=qL2/8=10.55×0.52/8= 0.33 KN.m ③ 弯拉应力: σmax=M/W=0.33×103/27×10-6= 12 MPa≤[σ]=12MPa 竹胶板板弯拉应力满足要求。 ④ 挠度:从竹胶板下方木支撑肋布置可知,竹胶板可看作为多跨连续梁,按三等跨均布荷载作用连续梁进行计算,计算公式为: f=0.677qL4/100EI =(0.677×7.385×3504)/(100×9×103×14.58×104) = 0.59 mm < L/400 = 1.25 mm 竹胶板挠度满足要求。 综上,18mm厚竹胶板受力满足要求。 3、横向木枋验算 纵向木枋采用10cm×10cm松木单层布设,间距为0.9m,按跨径0.9m连续梁来计算: ⑴ 10×10cm松木枋截面特性 截面抵抗矩:W=bh2/6=0.1×0.12/6=1.67×10-4m3 截面惯性矩:I=bh3/12=0.1×0.13/12=8.33×10-6m4 松木容许抗弯应力:[σ]=13Mpa 弹性模量:E=9×103MPa ⑵ 弯拉应力验算 作用在横梁上的均布荷载为: q=【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】×0.9 =16.6×0.9 14.94 KN/m 跨中最大弯矩:M=qL2/8= 14.94×0.92/8 = 1.51 KN.m 纵梁弯拉应力: σ=M/W=1.51×103/1.67×10-4= 9.1 MPa <[σ] = 13MPa 纵梁弯拉应力满足要求。 ⑶ 挠度验算 纵梁挠度: f=5qL4/384EI =(5×14.94×0.94)/(384×9×103×8.33×10-6) =1.7 mm < L/400 = 2.25 mm 综上,横梁受力满足要求。 4、纵向木枋验算 纵向木枋采用10cm×10cm松木单层布设,间距为50cm,载荷与横向木方相同,故不必再行检算。 5、立杆验算 ⑴ 立杆轴向荷载计算 据《路桥施工计算手册》,采用Φ48×3.5mm钢管作支架,当横杆步距为1.2m时,对接立杆的容许荷载[N容]=33.1KN。 每根立杆承受载荷: N = 0.9×0.9×【(F1+F2+F3)×1.2+(F4+F5+Wk)×1.4】 0.81×21.1= 17.1 KN <[N容]= 33.1 KN 立杆承重满足要求。 ⑵ 立杆稳定性验算 立杆的计算长度L0 L0=125cm 截面回转半径I i=1.58cm 截面积A A=4.89cm2 截面模量W W=5.08cm3 长细比λ λ= L0/i= 125/1.58=79.1 轴心受压构件的稳定系数φ=0.739 根据《钢结构设计规范》,选用碗扣支架钢材的强度设计值为σ= 200Mpa, [σ实际]=N/(φ×A) = 17.1×1000/(0.739×4.89×102) =47.3 MPa<σ= 200 Mpa 结论:支架立杆的稳定性满足要求。 附件二:门洞支架受力检算 (1)门洞横梁I36a工字钢验算 顶托横梁按横桥向布置,间距5m;I36a工字钢次梁按纵桥向布置,间距75cm,计算跨径为5m,按简支梁受力考虑: 平台面积:14.2m×6m = 85.2m2 砼荷载:N1= 12.5m2×6m×26kN/m3÷85.2m2 = 22.89kN/m2 脚手架、模板荷载:N2 = 450 kg/m2 = 4.5 kN /m2 设备及人工荷载:N3 = 250 kg /m2  = 2.5 kN /m2 砼浇注冲击及振捣荷载:N4 = 200  kg/m2  = 2 kN /m2 则有N = 1.2×(N1 + N2 )+1.4×( N3 + N4)= 39.17 kN /m2 平均荷载q=39.17×0.75=29.37kN /m W=877.6cm3;I=15796cm4 Mmax=qL2/8=29.37×52/8=91.78kN·m 由梁正应力计算公式得: σ =  Mmax / W = 91.78×1000/ 877.6×10-6 =103.40Mpa < [σ] = 160 Mpa   强度满足要求; 由弯曲剪应力计算公式得: τmax = Q/A = 29.37×103×(5/2)/ 32.84×1×10-4           = 22.35Mpa< [τ] =100 Mpa 由简支梁挠度计算公式得:  E = 2.05×105 Mpa;     I = 15796cm4  f max  = 5qL4 / 384EI = 5×32.34×804/ 384×2.05×105×15796           = 0.005mm< [f] = 2mm( [f] = L/400 ) 刚度满足要求。 (2)顶托横梁I40a工字钢验算 钢管立柱间距为3m,顶托横梁按横桥向布置,每组横梁采用两根长14.2m的I40a工字钢组成,每组横梁纵向间距5m。因此计算跨径为3m,为简化计算,按简支梁受力进行验算: 平均荷载大小为q= 39.17×85.2/(4×14.2)=58.76kN/m  W = 1085.7cm3; I = 21714cm4 跨内最大弯矩为: Mmax =qL2/8 = 58.76×32/8= 66.11kN·m 由梁正应力计算公式得: σw =  Mmax / W = 66.11×103 /(1085.7×10-6)                =  60.89Mpa < [σw] = 160Mpa   满足要求; 由弯曲剪应力计算公式得: τmax = Q/A = 58.76×103×(3/2)/ 36.7×1.05×10-4           = 22.87Mpa< [τ] = 100 Mpa 挠度计算按简支梁考虑,得:  E = 2.05×105 Mpa; I = 21714cm4 f max  = 5qL4 / 384EI = 5×58.76×34/  (384×2.05×105×21714)  = 1.39mm< [f] = 7.5mm( [f] = L/400 )刚度满足要求。 (3)立杆稳定性验算 (φ400×5mm)钢管立柱高4m,间距3m,中间采用[10槽钢作为斜拉杆进行连接。 P=39.17×85.2÷10=333.73 kN S立柱=3.14×(402-39.52)=124.82㎝2 i=/4=13.97㎝ 长细比为λ=ι/ i = 400 / 13.97 =28.63 ,查表可得φ= 0.921,则有: [N]=φA[σ] =0.921×124.82×10^(-4)×215×10^6 = 2471.62kN  而Nmax=P=333.73kN,可见[N]>Nmax,抗压强度满足要求。
