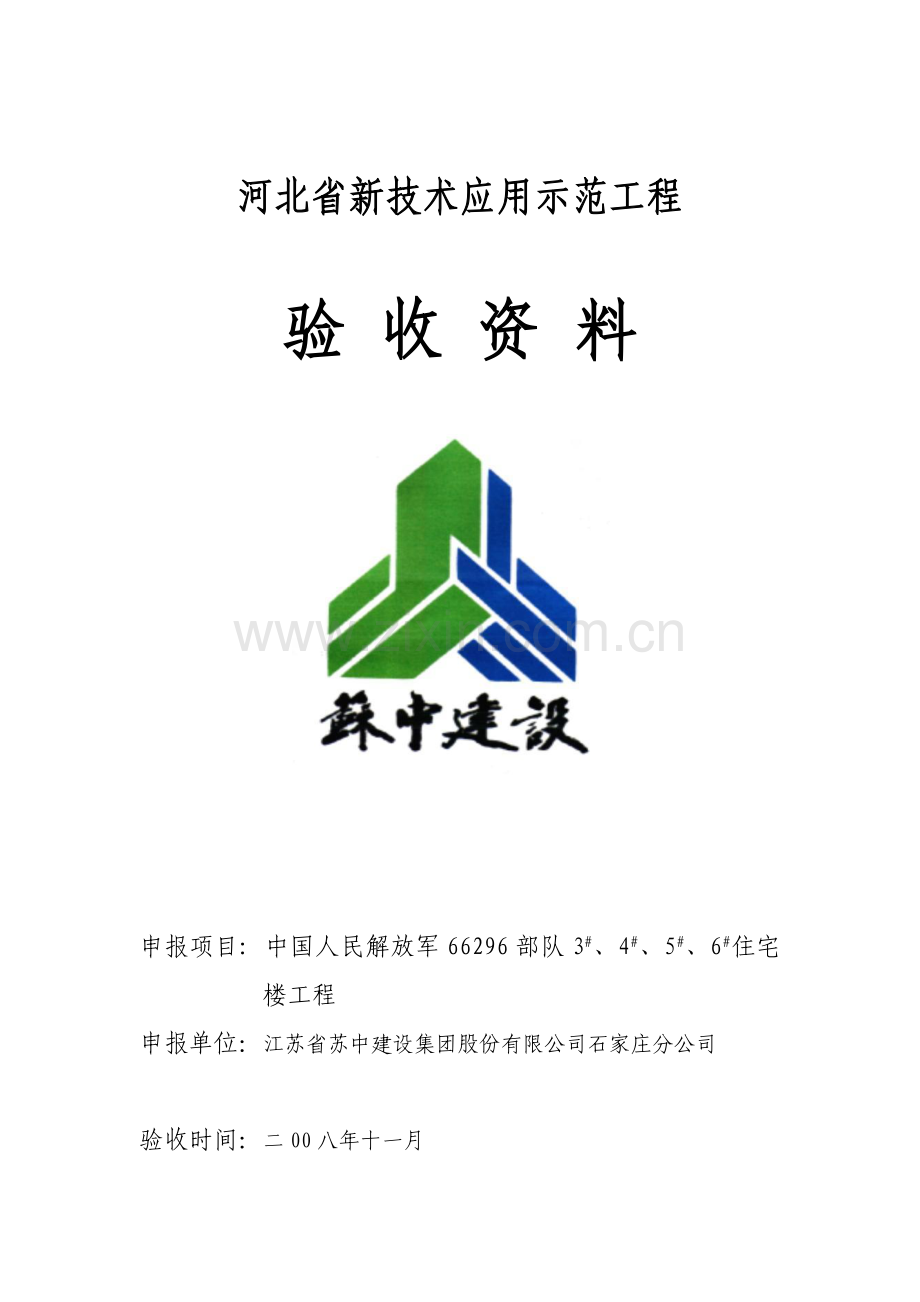

河北省新技术应用示范工程

验 收 资 料

申报项目: 中国人民解放军66296部队3#、4#、5#、6#住宅楼工程
申报单位：江苏省苏中建设集团股份有限公司石家庄分公司

验收时间：二00八年十一月

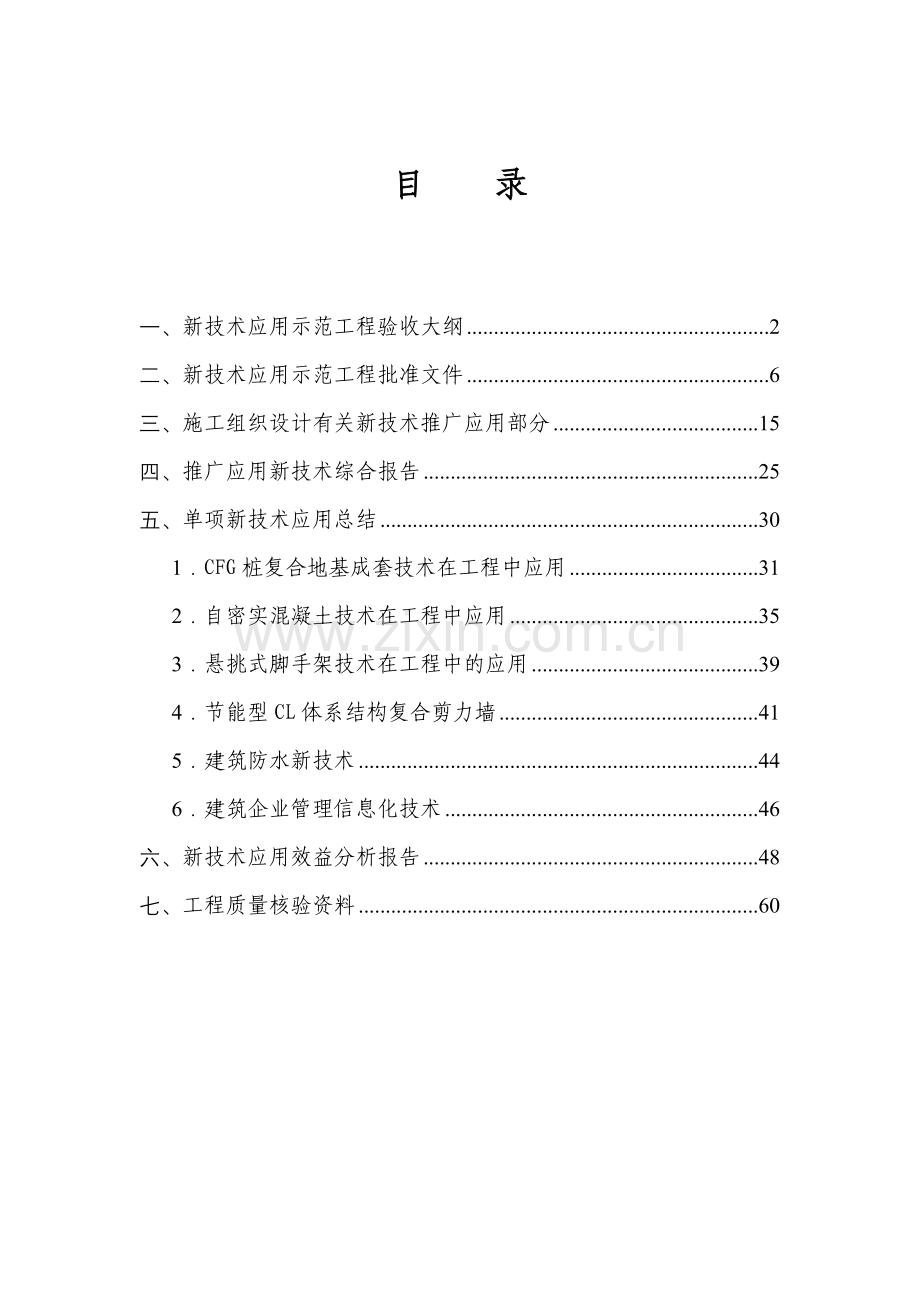

目 录

一、新技术应用示范工程验收大纲 2
二、新技术应用示范工程批准文件 6
三、施工组织设计有关新技术推广应用部分 15
四、推广应用新技术综合报告 25
五、单项新技术应用总结 30
1．CFG桩复合地基成套技术在工程中应用 31
2．自密实混凝土技术在工程中应用 35
3．悬挑式脚手架技术在工程中的应用 39
4．节能型CL体系结构复合剪力墙 41
5．建筑防水新技术 44
6．建筑企业管理信息化技术 46
六、新技术应用效益分析报告 48
七、工程质量核验资料 60

新技术应用示范工程验收资料之一

新技术应用示范工程验收大纲

中国人民解放军66296部队
3#、4#、5#、6#住宅楼工程

河北省建设厅
二00八年十一月
中国人民解放军66296部队3#、4#、5#、6#住宅楼工程，是河北省建设厅确立的第十四批“新技术应用示范工程”之一。该工程已推广使用建筑业十项新技术中的八项，经过江苏省苏中建设集团股份有限公司石家庄分公司精心施工和积极努力，全部实施推广应用，取得了较好的经济及社会效益，达到了预期的目的，具备了验收条件。为此，由河北省建设厅组织，石家庄建设局主持会议，邀请有关专家组成验收委员会对该示范工程进行验收。特制定本大纲。
一、 验收内容：
1、 审查技术资料是否齐全、完整、统一可靠。
2、 采用的各项新技术是否效果显著。
3、 对新技术的推广应用情况做出评价结论。
二、 验收形式：会议验收。
三、 验收依据
1、 示范工程申报书及批准文件。
2、 经济效益和社会效益证明资料。
3、 质量监督部门的核定证书。
四、 验收会议组织
验收委员会由七名专家组成，设主任委员一名，副主任委员一名，秘书长一名,其余为委员，在主任委员主持下对示范工程进行验收。经审查讨论评议后，形成验收意见。
五、 验收程序
1、 审议并通过验收大纲。
2、 通过验收委员会名单。
3、 验收委员会主任委员主持验收会，听取下列报告：
⑴、 新技术应用综合报告。
⑵、 单项新技术应用总结
⑶、 经济效益分析报告
4、 考察施工现场。
5、 质疑答辩。
6、 讨论形成验收意见。
7、 全体委员在验收证书上签字。
六、 提交验收委员会的材料
1、 新技术应用示范工程验收大纲
2、 新技术应用示范工程申报书及批准文件
3、 施工组织设计有关新技术推广应用部份
4、 新技术推广应用综合报告
5、 单项新技术应用总结
⑴、 CFG桩地基处理技术
⑵、 自密实混凝土技术
⑶、 悬挑式脚手架应用技术
⑷、 新型墙体材料（CL体系）应用及及施工技术
⑸、 建筑防水新技术
⑹、 建筑企业管理信息化技术
6、 新技术应用效益分析报告
7、 工程质量核验及备案资料
8、 其他有关文件和资料

河北省建设厅
二00八年十一月
新技术应用示范工程验收资料之二

新技术应用示范工程批准文件

中国人民解放军66296部队
3#、4#、5#、6#住宅楼工程

江苏省苏中建设集团股份有限公司
石家庄分公司
二00八年十一月

河北省建筑业新技术应用示范工程

申 报 书

示范工程名称：中国人民解放军66296部队
3#、4#、5#、6#住宅楼工程
施 工 单 位： 江苏省苏中建设集团股份有限公司石家庄分公司

申 报 地 区（部门）：

河北省建设厅
二ОО六年制
示范工程名称
中国人民解放军66296部队3#、4#、5#、6#住宅楼工程
建筑面积
46788.9m2
开工日期
2006.10.7
执行单位名称
江苏省苏中建设集团股份有限公司石家庄分公司
工程负责人
史加华
职务
项目经理
电话
83827228
技术负责人
曹树春
职务
技术负责人
电话
83827228
通讯地址
石家庄市中华南大街585号
邮政编码
050091
工程概况
中国人民解放军66296部队新建3#、4#、5#、6#小高层住宅位于石家庄市西二环与中山西路交叉口东南角。该工程由北方设计院设计，四幢总面积46788.9 m2，其中3#楼建筑面积11682.55 m2，4#楼建筑面积12040.6 m2，5#楼建筑面积11383.12 m2，6#楼建筑面积11682.55 m2。
建筑简介：CL体系结构，一梯两户型，地下一层，地上十二层，建筑高度36m。3#楼三个单元，地下建筑面积845.35 m2，地上建筑面积10837.2 m2；4#楼四个单元，地下建筑面积856.46 m2，地上建筑面积11184.14 m2；5#楼三个单元，地下建筑面积811.08 m2，地上建筑面积10566.98 m2；6#楼三个单元，地下建筑面积845.35 m2，地上建筑面积10837.2 m2。
结构概况
1、本工程基础形式为片筏基础,采用素混凝土桩复合地基处理，桩端持力层为第④层细砂，处理后地基承载力特征值fspk≧240kpa。
2、CL建筑结构体系、梁板式现浇楼板。
本工程为加强新技术的应用与推广，结合本公司的实力，现成立新技术应用示范工程领导小组，具体人员如下：
组 长：沈新鹏
副组长：史加华
成 员：曹树春、张健、朱叶青、陈贵、殷松根、蔡亮、蔡 培、嵇连生、王祥、杨立新。

拟推广新技术项目名称部位及数量
1、地基基础和地下空间工程技术
a、桩基新技术
名称：CFG桩注浆技术；
应用部位：3#、4#、5#、6#楼基础；
数量：2292根。
2、高性能混凝土技术
a、自密实混凝土技术
名称：自密实混凝土
应用部位：3#、4#、5#、6#楼混凝土剪力墙外墙。
数量：6500m3
3、高效钢筋与预应力技术
a、高效钢筋应用技术
名称：钢筋焊接网应用技术；
应用部位：主体结构外剪力墙；
数量：185.587吨。
4、新型模板及脚手架应用技术
名称：悬挑式脚手架应用技术；
应用部位：主体外墙施工；
数量：25000m2。
5、建筑节能和环保应用技术
4.1新型墙体材料应用技术及施工技术
A、 名称：轻集料加气混凝土砌块
部位：地上围护结构
数量：1718.3m3
B、名称：CL体系结构聚苯板保温
应用部位：结构剪力墙外墙；
数量：25367.6m2。
C、节能门窗应用技术
名称：铝塑窗中空玻璃
应用部位：外墙窗；
数量：2456樘，计7588.39 m2
6、建筑防水新技术
名称：高聚物改性沥青防水卷材应用技术；
应用部位：基础、地下室外墙及屋面防水；
数量：12030.6m2。
名称：聚氨酯涂膜防水；
应用部位：厨房、卫生间防水；
数量：5092m2。
7、建筑企业管理信息化技术
本公司在本工程拟应用“广联达”工程造价系统和工程管理系统软件，进行预算、工期控制管理；应用“海文”项目管理软件编排网络进度计划；应用恒智资料软件进行工程资料的编写整理，应用AuCAD软件进行绘图作业；应用“PKPM”系统软件编制施工方案；应用“用友”财务软件进行财务管理，控制工程成本等。充分发挥计算机技术，提高管理效率。

拟组织技术攻关和创新的项目及内容
1、CFG桩：本工程地基承载力不能满足设计要求，采用复合地基成套技术，拟在施工过程中组织技术攻关，解决地基承载力不足的问题。
2、自密实混凝土：本工程剪力墙外为CL体系结构，钢丝网密集，采用自密实混凝土。由于自密实混凝土和易性好，流动性大，对模板要求质量相对是比较高。因此，在施工中要加强质量控制，随时掌握新型材料使效果，及时修正施工方案制定新的施工措施。
3、高效钢筋：由于高效钢筋能节省资源和成本，又作为新生的产品，一些施工人员对此接触不多，我们将作为本工程的重点控制项目从原材料的材料检验到施工成品的检验进行全过程的控制；我们抓住了冷轧带肋钢筋的强度高及塑性变形较小的特点，为防止现浇板的混凝土裂缝解决了难题；
4、新型墙体材料：加气块具有轻质、高强、隔音、施工方便等优点，其粉刷层易开裂是其缺陷，拟在施工过程中加强控制，确保其应用效果。
5、建筑节能施工应用技术：小高层住宅楼，外墙采用三层高强钢丝网架偏中夹以EPS保温板后用三维斜插钢筋焊接，两侧浇筑混凝土后形成的兼受力、保温于一体的现浇混凝土外墙内保温体系（简称CL体系），是发展的趋势。CL体系是由石家庄晶达建筑体系有限公司研制，先后获得“全国建筑业科技成果推广项目”、“国家康居示范工程选用产品”、2002年建设部鉴定“其综合技术达国际先进水平”。由于节能保温作为一项新的技术，一些施工人员对此接触不多，我们将作为本工程的重点控制项目从原材料的材料检验到施工全过程的控制。
6、高聚物改性沥青卷材防水：拟在施工过程中进行全过程严密监控，保证应用效果。
7、计算机技术应用：随着计算机技术的发展，计算机在工程管理中的用途越来越广，我们将在应用计算机进行现场的施工进度、工程耗料、用工及质量管理上进行重点攻关，以充分发挥计算机技术的优势和提高管理的水平、效率。

工程进度计划
一．工程进度计划：
1. CFG桩施工2006.10.23～2006.11.15
2. 基础及地下室结构： 2006.11.1～2007.2.10
3. 主体结构施工（CL体系结构）：2007.2.11～2007.7.10
4. 围护墙砌筑（加气混凝土砌块）：2007.7.10～2007.10.5
5. 外墙装修：2007.8.27～2007.12.15
6. 屋面防水：2007.11.15～2007.12.20

二．新技术应用计划：
1．CFG桩施工2006.10.23～2006.11.15
2．自密实混凝土应用技术：2007.2.11～2007.7.10
3．高效钢筋应用技术：2007.2.11～2007.7.10
4．新型模板及脚手架应用技术：2007.2.11～2007.10.5
5．建筑节能和环保应用技术：2007.2.11～2007.12.30
6．建筑防水新技术：2007.11.25～2007.12.20
7．建筑企业管理信息化技术：2006.10.5～2008.3.24

预期经济效益和社会效率
1．CFG复合地基成套技术：地基采用CFG桩，直径400mm，桩长8.3m，2292根，采用C15砼浇灌而成，每根桩合469元，共计107.50万，如果增加1.5m厚的基础底板，成本159.2万。相对于传统的采取加大基础做法，可节约近半成本。
2.钢筋网应用技术：CL体系结构中的三层钢丝网代替了传统的剪力墙钢筋绑扎,从而使工程的用钢量比其它级别的钢筋要小得多。初步估计用HRB400级钢筋比用HRB335级钢筋在本工程中要少用近210吨钢筋，既为国家减少了资源耗用，同时也比使用HRB335级钢筋在结构设计上同条件下减少了建筑物构件的截面，增加了建筑物可使用空间，施工中还减轻了工人的劳动强度。
3. 悬挑式脚手架应用技术：经济效益：本工程拟悬挑式脚手架25000m2，与普通落地式脚手架相比，可节约钢管、扣件的租赁费及安全网密目网的投入，节约钢管用量约53200米，扣件3.4万只，密目网1352口，钢管、扣件平均按0.01元/米（个）/天的租赁价格计算，使用天数按200天计算，密目网按30元/口计算，共节约费用为：（53200+34000）*0.01*200+1352*30=17.496万元。
社会效益：可以减轻劳动强度，节省用工，缩减工期。
4. 建筑节能和环保应用技术：
（1）非承重墙采用蒸压加气混凝土砌块墙体，减轻结构荷载，减轻劳动强度，减少用工，同时利用粉煤灰，代用粘土砖，既变废为宝保护环境，又有利于保护耕地。
（2）CL体系结构：外墙采用三层高强钢丝网架偏中夹以EPS保温板后用三维斜插钢筋焊接，两侧浇筑混凝土后形成的兼受力、保温于一体的现浇混凝土外墙内保温体系，是发展的趋势。在建筑工程中，确保了外墙工程质量：不易产生裂缝，与建筑结构寿命等长的保温效果。
（3）铝塑中空玻璃窗：外层是铝合金内侧是塑料，既保护外层不受雨水的侵蚀又起到保温隔热作用。
5. 新型防水材料应用技术：本工程预计采用JS、高聚物改性沥青（SBS）防水卷材防水，可减少施工难度，操作方便，又可提高防水的耐久性。
6. 计算机应用和管理技术：运用计算机技术可进行编制施工方案、进行预算、绘图等外，还计划在本工程管理中充分应用计算机的性能，进行工期管理、人力资源管理、成本控制等管理工作，提供管理科学水平。
示范执行单位意见

（公 章）

年 月 日
申报地区（部门）意见

（公 章）

年 月 日
省建委审批意见

（公 章）
年 月 日
新技术应用示范工程验收资料之三

施工组织设计有关新技术推广应用部分

中国人民解放军66296部队
3#、4#、5#、6#住宅楼工程

江苏省苏中建设集团股份有限公司
石家庄分公司
二00八年十一月
中国人民解放军66296部队新建3#、4#、5#、6#小高层住宅位于石家庄市西二环与中山西路交叉口东南角。该工程由北方设计院设计，四幢总面积46788.9 m2，其中3#楼建筑面积11682.55 m2，4#楼建筑面积12040.6 m2，5#楼建筑面积11383.12 m2，6#楼建筑面积11682.55 m2。
建筑简介：CL体系结构，一梯两户型，地下一层，地上十二层，建筑高度36m。3#楼三个单元，地下建筑面积845.35 m2，地上建筑面积10837.2 m2；4#楼四个单元，地下建筑面积856.46 m2，地上建筑面积11184.14 m2；5#楼三个单元，地下建筑面积811.08 m2，地上建筑面积10566.98 m2；6#楼三个单元，地下建筑面积845.35 m2，地上建筑面积10837.2 m2。
结构概况
1、本工程基础形式为片筏基础,采用素混凝土桩复合地基处理，桩端持力层为第④层细砂，处理后地基承载力特征值fspk≧240kpa。
2、CL建筑结构体系、梁板式现浇楼板。
该工程结构抗震等级：三级，按7度抗震要求设防。
一、 CFG桩复合地基成套技术
（一） CFG桩施工工艺
采用长螺旋钻机成孔、管内泵送混合料成桩的工艺，其优点是施工设备简单、施工方便、振动小、噪音低、无环境污染、施工工期短、效率高。
具体参见CFG桩施工工艺流程：
基础轴线引到槽内 →布放桩位点→钻机就位、对位→钻进并达到设计深度→泵送砼成桩→检查桩顶标高→养护
（二） CFG桩施工准备
1.熟悉建筑场地的资料，包括地质勘察报告、CFG桩布桩图、临近的高压电缆、管线等资料、建筑物场地的水准控制点和建筑物位置控制坐标等资料。
2.场地平整，施工用水电接至基槽边。根据施工的要求接好电源及水源，要求甲方提供施工用电不少于200KW，提供不少于30t/h的水源。
3.提供施工车辆进出场道路畅通。
4.考虑钻机施工作业面。
5.由于桩顶通常设置15cm褥垫层，因此土方开挖时，留0.3m保护土层。
6.建设单位提供基础边轴线控制点及高程控制点，为我方地基处理进行桩位放线复核及测定桩顶标高提供依据。
（三）CFG桩施工技术要求
1.桩位布设及质量要求
进场后会同甲方、监理确定试桩位置，经监理验收合格后，用钢钎打入地下30cm-50cm后注入石灰粉以做标记。
2.成桩工序的质量要求：
桩长允许偏差≤+100mm；
桩径允许偏差≤-20mm；
垂直度允许偏差<1.0%；
桩位允许偏差：
①群桩复合地基中的边桩，允许偏差为70mm；
②群桩复合地基中间桩，允许偏差为150mm。
3. CFG桩施工工艺要求
（1）严格按照本工程地基处理的设计方案要求，保证桩长达到设计要求；每一次正式钻孔前，确定钻杆的垂直度，并保证钻杆的垂直度满足设计的要求。
（2）混凝土：采用C15商品砼，保证砼的坍落度为18～22cm；然后使用HBT60型泵将混凝土压灌入桩孔中。
（3）混合料下到孔底后，泵钻匀速提升，并始终使钻头在混合料液面下面，以防断桩。
（4）提钻与泵送配合每次钻进至标高后，通知泵工打泵。现场设有专职人员负责司机与泵工的联系。
（5）第一次灌注前，因管道比较干燥，混合料容易失水，堵塞管道，因此灌注前应先使用砂浆润滑管道，然后再泵入混合料。
（6）桩头处理
CFG桩施工完毕，待桩体达到一定强度(一般3～7天左右)，方可进行清槽底保护土，槽底余土清理时（采用小型机械或人工清除桩间土）确保不碰断桩体及不扰动桩间土。剔除桩头用人工操作无齿锯完成，桩顶应修平，严禁出现斜面、裂缝；如因剔桩导致桩头混凝土出现裂缝、缺口，应严格按照混凝土补缺规范进行修补，断面凿毛，刷素水泥浆后用比桩体混凝土提高一个等级的混凝土填补并振捣密实，桩顶标高允许误差为±50mm。
4.工程质量控制
（1）混凝土浇注期间，每台钻机一天制作混凝土试块一组（150mm×150mm×150mm或100mm×100mm×100mm标养，每组三块），经过标准养护后进行28天强度试验。
（2）成桩15天后按照国家标准《建筑地基处理技术规范》（JGJ79-2002）进行桩基检测，检测数量为总桩数的0.5%，单栋楼单桩静载荷试验点不少于3个。
（3）施工中应检查桩身混凝土的坍落度、成孔深度及混合料灌入量等。
（4）施工结束后，应对桩顶标高、桩位、桩体质量、地基承载力的质量进行检查。
二、悬挑脚手架的应用技术
根据施工要求及本工程具体情况，外墙采用14#工字钢外挑双排防护架进行主体结构的施工。
2.1悬挑脚手架的布置：
采用阻燃型密目网全封闭外挑双排钢管脚手架，双排脚手架宽度0.8米，立杆纵距1.5米，横距0.8米，步距1.8米。通过水平挑杆即14#工字钢和和φ12的钢筋锚环反锚在楼面上，以承受架体荷载，六层一挑。同时用直径D=14.5mm的钢丝绳沿长度方向每隔6米斜拉作加固，斜拉角度不小于60度。
搭设材料：全部用Ф48×3.5普通脚手钢管和扣件搭设，脚手板用5cm厚木脚手板，安全网采用1.8*6m2密目式安全网，14#工字钢、φ12的钢筋锚环和直径D=14.5mm的钢丝绳。
搭设高度：28个楼层(从二层楼面向上，至十八层顶 )。
搭设宽度：0.8m距墙0.2m。
14#工字钢：外排每立杆下各一根。工字钢端部要求与钢丝绳拉连。
与建筑物拉结，每层每轴线处用钢管与建筑柱或梁拉结一道（不少于两步三跨）。
剪刀撑设置：水平方向按立杆纵距6跨设置一次，竖向向上连续设置。
荷载布置：本脚手架仅用于主体施工时操作人员防护，故禁止在脚手架上放置材料和机具等，除作业层和脚手架底层外均不布置脚手板。
2.2悬挑脚手架的搭设和构造：
先搭设支承架体即工字钢，并在支设脚手架立杆的部位提前焊接两根向上的Φ25的钢筋头，在架设立杆时，立杆直接插在钢筋头上，防止滑落。在楼面混凝土浇筑时预埋钢筋环，将工字钢伸进钢筋环内，并用木楔将之挤紧，防止松动。在刚开始搭设时，需注意与墙面加设斜向水平拉杆，防止其侧移。外架用普通钢管搭设，立杆间距1.5m，横距0.8m，步距1.8m，大横杆间距同步距，小横杆间距同立杆。脚手架用5cm厚木板铺设，每操作层满铺后一定用铁丝绑牢，外架与建筑物之间连接用1.8～2m的小横杆伸至楼层与外梁或边柱用扣件固定拉牢。外架外挂密目网，底设平网。
外挑防护架从二层开始设置，每六层一挑，以承担上部传递下来的施工荷载。支承架体由楼面水平伸出的工字钢、钢筋锚环组成。
2.3脚手架搭设施工要点：
（1）搭设人员必须是持证上岗的架子工，作业时要配戴安全帽、安全带，脚穿防滑鞋，遇6级风以上及雾、雨、雪天要停止作业。
（2）、杆件增高与搭接：
①立杆首根要有长有短，错开搭设，搭设高度满足施工要求且超过作业面1.5m。
②架高30m以内，垂直度偏差不大于高度的1/300，相邻立杆的接头应错开50cm以上，并不应在同步内。
③横杆水平偏差不大于总长度1/250且不大于5cm，大横杆应布置在立杆的里侧，且各接头中心距立杆、轴线的距离应小于1/3跨度，上步与下步应错开接头。
④接地避雷措施由专业电工在脚手架最顶端做好避雷装置，避雷装置可采用直径为φ8的钢筋代替，外面涂刷一层防锈漆，一直延伸到地面，并深埋进地下，与三块8mm厚的钢板作焊接连接，并定期测试其接地电阻值，保证在规定的限值内，否则应重新处理。同时并随脚手架同步增高，在每幢楼的四角均需布设，并不得少于4处。
（3）外架搭设顺序：
2.3.1①支承架体②立杆③大横杆④小横杆⑤脚手板⑥横向支撑⑦连墙杆⑧剪刀撑。
2.3.2剪刀撑每6根设一组，斜边与地面成45－60度角，由底连续剪刀到顶。
2.3.3架体与建筑物连墙杆是提高立杆纵向刚度，防止脚手架内外倾斜，增强架体稳定，故一定要设置在框架梁或框架柱上。
2.3.4连墙杆采用二步三跨搭设。剪刀撑钢管连接搭接长度不少于1米，并等距离地用不少于3个扣件固定。
2.3.5连墙杆构造形式：采用刚性连接方式，墙体的连墙杆采用两根500mm短钢管用直角扣件固定与墙体的两侧上。
2.4脚手架拆除的拆除：
（1）拆除脚手架前应全面检查脚手架的扣件连接，连墙杆、支撑体系等是否符合构造要求。并提前清除地面上的杂物及障碍物。
（2）拆除时要有书面交底，履行签字手续，一定要使用好“三宝”和脚穿防滑软底鞋，一切听从指挥，拆除前周围要设围栏和警戒标志，划出工作禁区，并有专人指挥，禁止人员入内。
（3）拆除作业顺序应由上而下、先搭后拆、后搭先拆的原则，即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等，最后是工字钢、钢丝绳。并按一步一清的原则逐层进行，严禁上下同时作业。
（4）所有连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除时，拆除高差不准大于两步，如大于两步必须增加连墙件来临时加固。
（5）先拆防护架，每栏内留一块脚手板翻到下层，其余脚手板通过窗洞传递到相应高度的楼层内，然后拆小横杆、大横杆、立杆等。拆大横杆、十字撑时要先拆中间扣件，再拆两头扣件。拆下的材料必须随时运到地面，不得堆放在脚手架上。拆下的钢管通过系在脚手架上的葫芦棕绳将钢管两端固定，慢慢地将钢管落到地面，地面上须有人接应；脚手板和扣件、短管随拆随传递到相应高度的楼层内，然后收集归拢，通过龙门架运到地面。
（6）当脚手架拆至下部最后一根长立杆的高度（约6.5M）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
（7）拆除的材料运到地面，应及时收拢集中，并按品种、规格随时码堆存放。并按规范要求及时检查，发现变形、开裂、锈蚀等不合格的构配件剔除出来 ，其它的派人及时整修和保养。
（8）拆除过程中不要换人，如需换人应将拆除情况交待清楚。操作时思想要集中，上下要呼应，严禁将拆下的杆件、配件从高处往下抛掷，以免造成杆件扭曲损坏和伤人。
三、 建筑节能与环保应用技术
（一）新型墙体材料加气砼应用技术
本工程内部填充墙均采用加气砼砌块进行砌筑。
1.1砌筑前按实地尺寸和砌块规格尺寸进行排列摆砖，不够整块的可以锯裁成需要的规格，但不得小于砌块长度的1/3，最下一层砌块的灰缝大于20mm时，应用豆石混凝土找平铺砌，采用M5混合砂浆，满铺满挤砌筑，上下十字错缝，转角处相互咬砌搭接，在与楼面上先砌筑3皮砖多孔粘土砖，然后再砌筑加气混凝土砌块。
1.2砌块与墙柱的相接处，必须预留拉结筋，竖向间距为500mm，压埋2φ6钢筋，两端伸入墙内不小于700mm，铺砌时将拉结筋埋直、铺平。如未留拉结钢筋，需用粘结砂浆，粘砂浆体积配合比为水泥: 108胶: 中砂(窗纱过筛)=1:0.2:2，砌块端头与立墙接槎处各涂厚5mm的粘结砂浆，挤紧塞实，将多余砂浆刮平。
1.3墙顶与楼板或梁底结合处应加一层斜砌，或有可靠拉结，每1.5m预留2φ6拉结筋伸入墙内，当墙高大于3m时应按设计要求加设水平混凝土带，如设计无要求可根据墙体厚度每1.5m加设2φ6或3φ6钢筋带，保证墙体的稳定性。
1.4砌块与门口联结
①将预制埋有木砖的混凝土块，规格为250*250*200，沿洞口高度每边四块的要求埋好，混凝土块四周的砂浆要饱满密实，安装门框时用手钻在边框预先钻出钉孔，然后用钉子与混凝土块内的木砖钉牢。
②门洞上角过梁端部或与结构混凝土连接部位及其他可能出现裂缝的薄弱部位，应钉上钢丝网加固，钢丝网宽度200mm。
③砌块与楼板(或梁底)的联结：当楼板或梁底未预留拉结筋时，在墙顶与梁底(或板底)之间，用粘结砂浆斜砌一层(60度)粘土砖上下顶紧，灌浆堵实。
1.5施工洞口的处理：单元与单元之间的砌体施工洞口，宽度不宜大于1米，高度为1400MM，并提前预制与墙等宽的钢筋混凝土过梁，每边搁置长度不少于240MM，过梁配筋为4Φ12，箍筋φ6@150。
1.6圈梁、过梁、构造柱拉结筋的预埋方式：在有砌筑墙体的混凝土断面处，圈梁、过梁、拉结筋需提前预埋，要求位置、标高必须准确，最好指定专人预埋，并有防偏移措施，确保受力合理。埋预钢筋按图纸要求进行下料，保证有效搭接。
（二）新型墙体材料CL体系结构应用技术
ＣＬ结构体系是一种全新的复合砼剪力墙结构体系，其核心构件－复合砼剪力墙，是由ＣＬ网架板（一种由两层或三层钢筋焊网偏重夹以ＥＰＳ保温板［聚苯板］后用三维斜插钢筋焊接而成的网架）两侧浇筑砼后形成的集保温、受力与一体的墙体。
１、 特点
整体性良好，稳定性提高，保温层技术措施得当，可以防止普通外墙保温做法出现的保温层外维护层脱落、开裂等质量通病；该体系可以取代粘土砖混结构，比砖混结构提高２－３个抗震等级；能达到节能６５%的国标要求；保温层与结构主体同使用年限，从根本上克服了其他外墙保温型式耐久性不足的弊病；减少墙体厚度，扩大使用面积５%－８%。
该结构体系适用于ＣＬ结构体系中ＣＬ复合砼剪力墙现场整体现浇工程的施工和采用ＣＬ结构体系保温技术的高层砼剪力墙现浇工程的施工。以其良好的保温性能及社会、经济效益，目前在我国河北省、山东省、山西省、内蒙古自治区成功实现建筑面积２００万平方米，先后获得“全国建筑行业科技成果推广项目”、“国家康居示范工程选用产品”、“河北省发明二等奖”等荣誉。２００２年建设部鉴定“其综合技术达国际先进水平”。近年，开始向中国南部地区推广。
2、工艺流程
ＣＬ网架板备料、进场→砼垫块的制作、安装→边缘构件（暗柱）钢筋绑扎→ＣＬ网架板安装就位→ＣＬ网架板周边钢筋连接及管线敷设→模板安装→两侧砼浇筑→模板拆除→砼养护。
1、砼垫块的制作、安装
目前施工中采用将CL网架板平放，先在较厚一侧扣上模具浇筑砼浇水养护至少两天（气温较高时）达到一定强度后再进行另一侧垫块制作并养护至少两天（气温较高时），后方可安装。冬期施工时养护时间还要延长。这种方法一方面平放养护要占用大片场地，另一方面要耗费大量的人力来制作、养护垫块，并延长了CL网架板的施工流水节拍。做法见下图所示：

预制垫块时在高出钢筋部位预留一穿铁丝孔道，绑扎时产生一个垂直于苯板指向苯板方向的力，可以防止垫块在这个方向的位移；绑扎点选在空间交叉钢筋和外侧水平钢筋的焊接点处，可以防止垫块在平面上的位移。
2、 大模板安装
CL网架板安装就位后要进行墙体大模板的支设，其施工工艺可参照大模板施工工艺标准及相关施工工法即可。而与此相关的工艺标准及施工工法有区别之处就是模板的密封措施。CL结构体系与普通剪力墙结构最大的不同之处就是CL复合剪力墙要使用自密实砼浇筑，因此要求模板的任何一个部位都不得留有缝隙和孔洞，以防止漏浆，结合现场施工经验，总结以下几项措施：
2.1大模就位时，在大模下部铺垫砂浆或就位后砂浆勾缝，防止模板下部返浆。
2.2在门窗洞口的木框上用螺丝固定增设钢板护角，采取加厚木板边框和增加对角支撑，以保证木框的整体刚度和防止角部变形漏浆。
2.3在所有模板的拼接缝部位均采用压海绵密封条。
2.4局部部位必要时可采用粘贴塑料胶带或打密封胶等措施。
2.5洞口阴角等死角部位要留设通气孔，浇筑时注意观察，砼充满后立即封堵。
3、 自密实砼浇筑
CL复合剪力墙中钢筋密集，砼截面很小，不能采用普通砼浇筑也不能进行插入式振捣。因此采用自密实高性能砼，根据施工经验总结出如下几点：
3.1砼的工作性能
塌落度：260-280mm，扩展度:600-750mm 并要根据气候和现场情况进行调整和易良好无泌水离析现象。
3.2 自密实砼材料要求
水泥：宜采用42.5Mpa硅酸盐、普通硅酸盐水泥、矿渣硅酸盐水泥。
石子：粒径5-10mm级配良好的卵石或碎石，优先选用卵石。
砂：细度模数≥2.6的中砂。
掺和料：掺加Ⅰ、Ⅱ级粉煤灰或磨细矿渣及少量膨胀剂等，使用前要做好试配，尽量选用需水比小的粉煤灰。
外加剂：通常的减水剂达不到高性能砼要求的减水程度，一般需要加超塑化剂（高效减水剂），现在各生产厂家的产品性能差异性较大，因此用量也各不相同。但有研究表明：将不同厂家的产品（奈系高效减水剂）按比例混合使用，铲和的产品各组份间的作用相互调节，发挥其各自的优势可取得“叠加效应”。除减水剂外，应根据工程实际情况添加引气剂、早强剂（或缓凝剂）、泵送剂等。
3.3浇筑方法
宜按下图顺序进行。自密实砼适合泵送，吊斗浇筑时应使出料口和模板入口距离尽量小，必要时可加串桶或溜槽，以免产生离析。

浇筑顺序：1→2→3→4。
先从结构的角部开始浇筑，自密实砼呈金字塔形流动，当流动水平距离20米左右时移至20米以外的结构部位进行浇筑，然后对这两次浇筑的中间部位进行浇筑。浇筑时应及时观察两侧砼浆面高差，并应控制在40mm之内。这种方法可以有效的保证砼对聚苯板两侧产生的侧压力基本均衡，防止聚苯板因两侧压力不均产生断裂，从而影响保温性能。
3.4混凝土的振捣
为了达到成型后自密实砼表面观感良好，可以实行模板外的辅助振捣，一般可采用小型振动器随着砼的浇筑从下往上振动。对钢筋构造复杂的暗柱和复合剪力墙中部，可在浇筑时可使用螺纹钢筋对保护层部位砼适量插捣，插捣时不得触及CL板的立体交叉筋及聚苯板。
3.5养护
CL复合剪力墙中的砼截面较薄，通常室外一侧只有50mm，为了防止产生干缩裂缝，应在拆模后及时涂刷养护剂或适时洒水养护，养护时间比普通砼延长24小时以上。
二、 结语
CL结构体系以其良好的保温性能及随之产生的社会、经济效益，在提倡建筑节能的当今社会，值得大力推广应用。同时CL复合剪力墙的施工是一项新的施工工艺，需要大家的共同参与来提高和完善这项工艺，更期待着它能走出国门彰显中国建筑工艺的魅力。
四、 新型建筑防水材料应用技术
本工程卫生间采用防水卷材聚氨酯防水涂料，屋面、地下室外墙采用SBS卷材。这两种防水材料具有重量轻、延伸率大、抗拉强度高、耐腐蚀性强、使用寿命长、防水性能优良等特点。为了保证施工质量、加快工程进度，发挥其优点，除应遵守规范要求外，还应做到以下几点：
A、 施工人员必须经过专业技术和安全培训合格后方可持证上岗施工；
B、 与卷材配套的胶粘剂根据性能不同而不能混用而应做到专用；
C、 卷材铺贴质量同涂刷胶贴剂和粘贴时间有密切关系。施工中要求做到涂刷均匀，且涂刷速度不宜太慢；涂完胶粘贴剂与粘铺卷材的间隔时间一定要掌握好，这就要准确判断胶粘剂刷后的干燥程度；
D、 防水卷材及其辅助材料属于易燃物，进场施工后应放在通风干燥的仓库；仓库及施工现场应严禁烟火，且须备有消防器材；
E、 防水卷材的主要操作步骤：基层处理完成→涂布基层处理剂→复杂部位增强处理→涂布基层胶粘剂及铺设卷材→卷材搭接接缝及收头处理→根据设计层次要求重复涂布及卷材施工→施工保护层。
五、 建筑企业管理信息化技术
中国人民解放军66296部队3#、4#、5#、6#住宅楼工程，采用现在比较流行的 “广联达”软件来编制工程预算；采用项目管理软件Project来进行项目进度及工期控制；采用AutoCAD R2004软件来进行技术图纸以及工程放样图的绘制；采用恒智资料软件进行工程资料的编制；施工方案的编制结合专业的工程投标和技术交底以及相关工艺标准进行编制，充分运用Office中的Word软件功能，尽可能的提高办公效率，通过这样，省去了人工计算及书写的繁琐以及纸张的使用，提高了办公效率，同时通过加强联网，包括公司与项目部、项目部与甲方和监理、以及公司与甲方和监理，加强了沟通，节约了人力的材料的耗用。
新技术应用示范工程验收资料之四

推广应用新技术综合报告

中国人民解放军66296部队
3#、4#、5#、6#住宅楼工程

江苏省苏中建设集团股份有限公司
石家庄分公司
二00八年十一月

河北省科技示范工程

中国人民解放军66296部队3#、4#、5#、6#住宅楼工程

楼工程推广新技术综合报告

一、工程概况
中国人民解放军66296部队新建3#、4#、5#、6#小高层住宅楼：位于石家庄市西二环与中山西路交叉口东南角。该工程由北方设计院设计，四幢总面积46788.9 m2，其中3#楼建筑面积11682.55 m2，4#楼建筑面积12040.6 m2，5#楼建筑面积11383.12 m2，6#楼建筑面积11682.55 m2。
建筑简介：CL体系结构，一梯两户型，地
