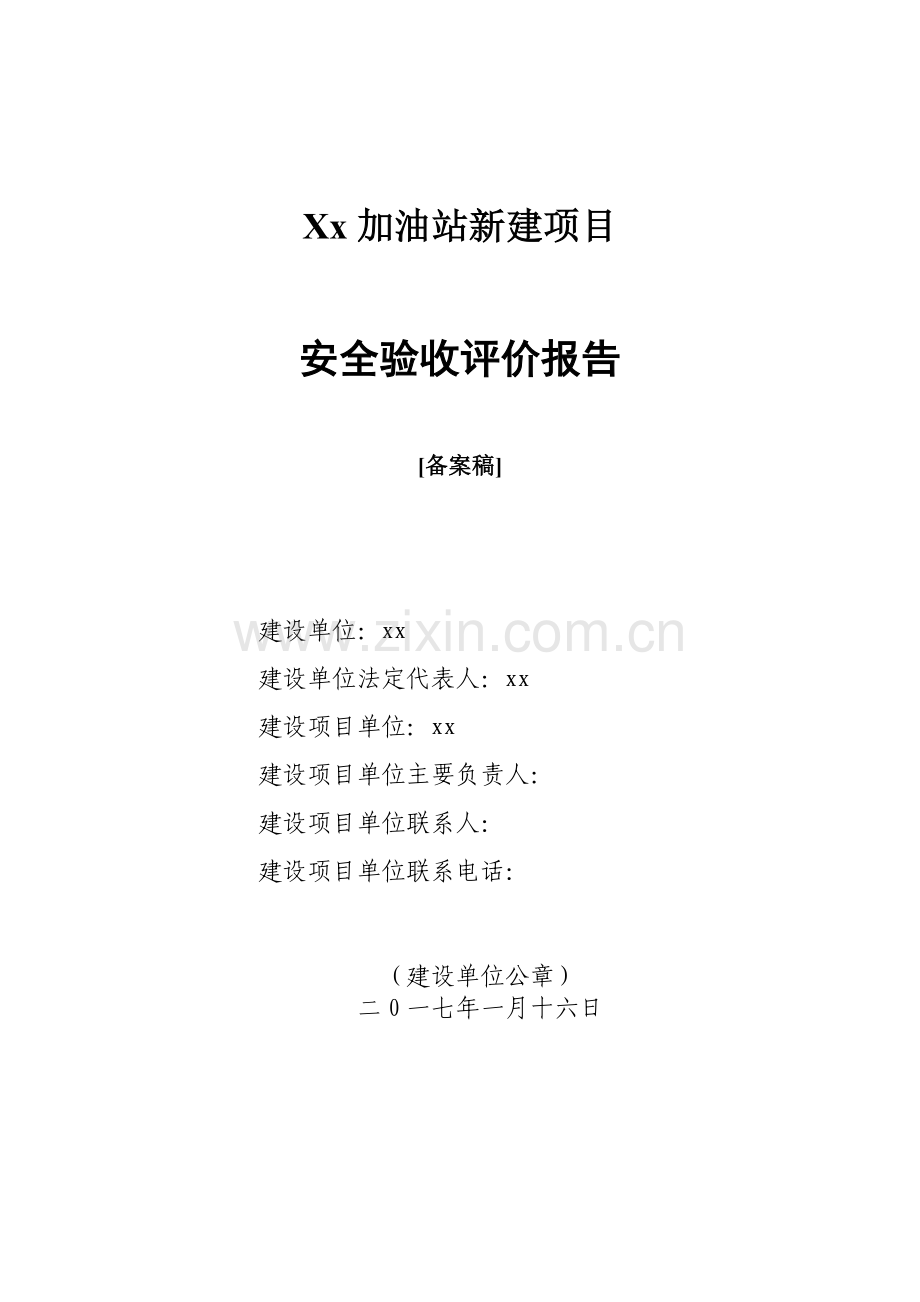

Xx加油站新建项目

安全验收评价报告

[备案稿]

建设单位：xx
建设单位法定代表人：xx
建设项目单位：xx
建设项目单位主要负责人：
建设项目单位联系人：
建设项目单位联系电话：

（建设单位公章）
二0一七年一月十六日

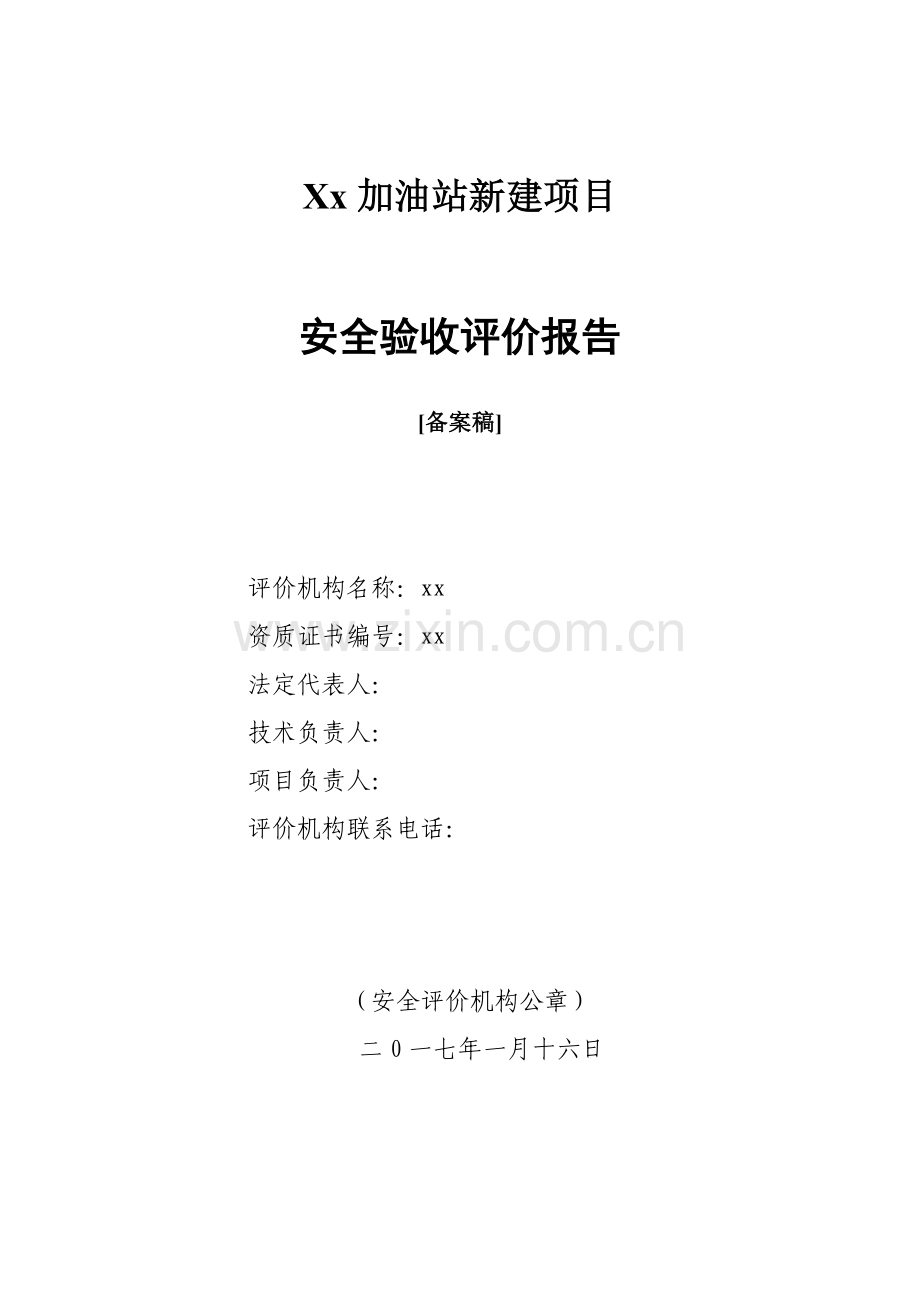

Xx加油站新建项目

安全验收评价报告
[备案稿]

评价机构名称：xx
资质证书编号：xx
法定代表人：
技术负责人：
项目负责人：
评价机构联系电话：

（安全评价机构公章）
二0一七年一月十六日

前 言
该项目建设单位为xx，该公司所属xxxx为一新建的车用燃油加油站，所经营的品种为汽油和柴油[闭杯闪点≤60℃]，属于危险化学品，因此该企业为危险化学品经营企业。根据国家有关法律、法规、文件要求，委托xx，对建设项目进行安全验收评价。
经xx和xx双方共同协商，本次安全验收评价的范围为建设项目建设内容中的危险化学品成品油经营、储存场所以及经营储存过程中涉及安全的各个方面，但不包括运输环节和环境评价。
评价涉及的有关原始资料数据由委托单位提供，并对其内容的真实性负责。
本报告在编写过程中，得到了该项目领导与员工的大力支持与配合，同时也得到了有关部门领导和专家的精心指导与支持，在此深表谢意。本报告存在的不妥之处，敬请各位领导和专家批评指正。
本报告采用胶装形式，未盖“xx”印章无效；本报告涂改、缺页无效；本报告项目负责人、项目组成员、报告编制人、报告审核人、过程控制负责人和技术负责人未签字无效；复制本报告未重新加盖章印和签字无效。

xx
2017年1月16日
目 录
前 言 I
非常用的术语、符号和代号说明 IV
安全评价报告摘要 VI
第1章 编制说明 1
1.1 建设安全评价前期准备工作 1
1.2 安全验收评价的目的 1
1.3 安全评价范围 1
1.4 安全评价依据 1
1.5 安全评价工作经过和程序 4
第2章 建设项目概况 5
2.1 建设单位及项目概况 5
2.2 建设项目基本情况 6
2.3 建设项目经营、储存的主要品种情况 9
2.4 建设项目采用的的主要技术水平及工艺流程 9
2.5 建设项目的总平面布置及主要建、构筑物 11
2.6 建设项目主要设备 11
2.7 建设项目配套及辅助工程 12
2.8安全管理 15
第3章 危险、有害因素分析 17
3.1 主要危险、有害因素的分类和确定 17
3.2 危险化学品固有危险性的分析 17
3.3经营过程中可能导致泄漏、爆炸、火灾、中毒事故的危险源 21
3.4经营过程中的主要危险、有害因素分析 25
3.5主要危险有害因素存在部位 35
3.6 危险化学品重大危险源辩识 36
3.7易制毒化学品辨识 38
3.8剧毒化学品辨识 38
3.9易制爆化学品辨识 38
3.10监控化学品辨识 38
3.11重点监管的危险化学品辨识 38
第4章 安全验收评价单元的划分 41
4.1 评价单元划分原则 41
4.2 安全评价单元的划分结果 41
第5章 安全评价方法的选择 42
5.1 安全评价方法的选择 42
5.2 评价方法的介绍 42
第6章 定性、定量评价 46
6.1 固有危险程度的分析 46
6.2 风险程度分析 48
6.3 各评价单元分析评价 49
第7章 安全条件分析 67
7.1建设项目的安全条件 67
7.2建设项目安全条件的分析结果 68
第8章 安全设施的施工、检验、检测和调试情况 70
8.1 建设项目设计变更情况 70
8.2 安全设施施工质量情况 70
8.3 建设项目安全设施在施工前后的检验、检测情况及有效性 70
第9章 安全生产条件分析 71
9.1建设项目采取的安全设施和措施情况 71
9.2 未采取（用）设计的安全设施 77
9.3 安全生产管理情况分析 77
9.4 技术、工艺、装置、设备设施、建构筑物、抗震设防、自动控制及安全联锁情况分析 78
9.5 成品油的储存情况分析 79
9.6 作业场所职业危害情况 79
9.7 事故及应急管理 80
第10章 可能发生的危险化学品事故及后果、对策 81
10.1 泄漏 81
10.2 火灾、爆炸 81
10.3 中毒、窒息 82
10.4 车辆伤害 82
10.5 触电事故 83
第11章 存在的问题和整改情况及安全对策措施与建议 84
11.1 存在的问题和整改情况 84
11.2 建设项目试生产过程中发现的设计缺陷、事故隐患及其整改情况 84
11.3 安全对策措施与建议 84
第12章 评价结论 88
第13章 与建设单位交换意见的情况结果 90
附 件 目 录 91

非常用的术语、符号和代号说明
1　化学品
指各种化学元素、由元素组成的化合物及其混合物，包括天然的或者人造的。
2　危险化学品
指具有爆炸、燃烧、助燃、毒害、腐蚀等性质且对接触的人员、设施、环境可能造成伤害或者损害的化学品。
3　新建项目
指拟依法设立的企业建设伴有危险化学品产生的化学品或者危险化学品生产、储存装置（设施）和现有企业（单位）拟建与现有生产、储存活动不同的伴有危险化学品产生的化学品或者危险化学品生产、储存装置（设施）的建设项目。
4　改建项目
指企业对在役伴有危险化学品产生的化学品或者危险化学品生产、储存装置（设施），在原址或者易地更新技术、工艺和改变原设计的生产、储存危险化学品种类及主要装置（设施、设备）、危险化学品作业场所的建设项目。
5　扩建项目
指企业（单位）拟建与现有伴有危险化学品产生的化学品或者危险化学品品种相同且生产、储存装置（设施）相对独立的建设项目。
6　安全设施
指企业（单位）在生产经营活动中将危险因素、有害因素控制在安全范围内以及预防、减少、消除危害所配备的装置（设备）和采取的措施。
7　作业场所
指可能使从业人员接触危险化学品的任何作业活动场所，包括从事危险化学品的生产、操作、处置、储存、搬运、运输、废弃危险化学品的处置或者处理等场所。
8　安全评价单元
根据建设项目安全评价的需要，将建设项目划分为一些相对独立部分，其中每个相对独立部分称为评价单元。
安全评价报告摘要
委托单位
xx
委托评价项目
xxxx新建项目安全验收评价
委托单位负责人
xx
电话
13926016386
传真

委托单位联系人
陈建平
电话
18573530678
邮编

受评价危险
化学品名称
危险性类别
危险化学品序号
CAS号
火灾危险性类别
UN号
备注
汽油
易燃液体，类别2*
生殖细胞致突变性，类别1B
致癌性，类别2
吸入危害，类别1
危害水生环境-急性危害，类别2
危害水生环境-长期危害，类别2
1630
86290-81-5
甲
1203

柴油[闭杯闪点≤60℃]
易燃液体，类别3
1674
/
乙
1202

安全评价结论
符合安全要求
安全评价单位
xx
评价单位资质编号
xx
安全评价项目负责人
符日荣
报告完成时间
二〇一七年一月十六日

第1章 编制说明
1.1 建设安全评价前期准备工作
xxxx为一新建的车用燃油加油站，所经营的品种为汽油和柴油[闭杯闪点≤60℃]，属于危险化学品，因此该企业为危险化学品经营企业。根据《危险化学品建设项目安全监督管理办法》（国家安全生产监督管理总局45号令）的相关规定，该项目必须进行验收安全评价，2016年12月xx委托xx，对建设项目进行安全验收评价。我公司对该项目进行了风险评估后，和xx签订了安全评价合同书。
1.2 安全验收评价的目的
1、检查建设项目安全设施与主体工程同时设计、同时施工、同时投入生产和使用情况。
2、检查安全管理措施到位情况及安全生产管理制度健全情况。
3、检查建设项目是否能满足国家规定的安全要求。
1.3 安全评价范围
经建设单位和xx双方共同协商，本次安全评价的范围为项目建设内容中的汽油、柴油[闭杯闪点≤60℃]的经营、储存场所，以及经营储存过程中涉及安全的各个方面，但不包括危险化学品的外部运输环节和环境评价。
1.4 安全评价依据
1.4.1 法律法规依据
表1-1 主要法律、法规级文件通知
序号
法律、法规及文件通知名称
文号或发布日期
1
中华人民共和国安全生产法
主席令[2002]70号令（主席令[2014]第13号修订）
2
中华人民共和国劳动法
中华人民共和国主席令[1994]第28号
3
中华人民共和国环境保护法
中华人民共和国主席令〔2014〕第9号
4
中华人民共和国突发事件应对法
中华人民共和国主席令〔2007〕第69号
5
中华人民共和国消防法
中华人民共和国主席令〔2008〕第6号
6
中华人民共和国特种设备安全法
中华人民共和国主席令〔2013〕第4号
7
使用有毒物品作业场所劳动保护条例
国务院令〔2002〕第352号
8
建设工程安全生产管理条例
国务院令〔2003〕第393号
9
易制毒化学品管理条例
国务院令[2005]第445号（2014年修改本）
10
生产安全事故报告和调查处理条例
国务院令[2007]第493号
11
工伤保险条例
国务院令[2010]第586号
12
危险化学品安全管理条例
国务院令[2011]第591号（国务院令[2013]645号修订）
13
湖南省安全生产条例
湖南省第十一届人民代表大会常务委员会公告第38号
14
企业安全生产费用提取和使用管理办法
财政部 安全监管总局 财企〔2012〕16号
15
生产安全事故应急预案管理办法
安监总局令[2016]第88号
16
《危险化学品重大危险源监督管理规定》
安监总局令[2011]第40号（安监总局令[2015]79号修改）
17
《危险化学品建设项目安全监督管理办法》
安监总局令[2012]第45号（安监总局令[2015]79号修订）
18
《危险化学品经营许可证管理办法》
安监总局令[2012]第55号（2015年79号令修正）
19
《生产经营单位安全培训规定》
安监总局令[2006]第3号（安监总局令[2015]第80号修订）
20
《危险化学品目录（2015版）》
国家安全生产监督管理局公告2005年第5号
21
危险化学品建设项目安全评价细则（试行）
安监总危化[2007]255号
22
湖南省汽车加油加气站安全管理规定（试行）
湘安监危化[2006]206号
23
《危险化学品建设项目安全设施目录》
安监总危化[2007]225号
24
《易制爆危险化学品目录》（2011年版）
公安部公告
25
《重点监管危险化学品名录（2013完整版）》
安监总管三〔2013〕12号
26
危险化学品分类信息表（2015版）
安监总厅管三〔2015〕80号
1.4.2 标准、规范依据
表1-2 主要技术标准、规范
序号
标准名称
标准号
1
《安全色》
GB2893-2008
2
《安全标志及其使用导则》
GB2894-2008
3
《爆炸性环境 第1部分：设备 通用要求》
GB3836.1-2010
4
《爆炸性气体环境用电气设备 第14部分：危险场所分类》
GB3836.14-2014
5
《高温作业分级》
GB/T4200-2008
6
《企业职工伤亡事故分类》
GB6441-1986
7
《个体防护装备选用规范》
GB/T11651-2008
8
《消防安全标志 第1部分：标志》
GB 13495.1-2015
9
《常用危险化学品储存通则》
GB15603-1995
10
《消防安全标志设置要求》
GB15630-1995
11
《消防应急照明和疏散指示系统》
GB17945-2010
12
《危险化学品重大危险源辨识》
GB18218-2009
13
《危险化学品经营企业开业条件和技术要求》
GB18265-2000
14
《中国地震动参数区划图》
GB18306-2015
15
《加油站大气污染物排放标准》
GB20952-2007
16
《钢制管道外腐蚀控制规程》
GB/T21447-2008
17
《电气设备安全设计导则》
GB/T25295-2010
18
《生产经营单位生产安全事故应急预案编制导则》
GB/T29639-2013
19
《建筑给水排水设计规范》
GB50015-2003（2009年版）
20
《建筑设计防火规范》
GB50016-2014
21
《钢结构设计规范》
GB50017-2003
22
《工业建筑防腐蚀设计规范》
GB50046-2008
23
《供配电系统设计规范》
GB50052-2009
24
《建筑物防雷设计规范》
GB50057-2010
25
《爆炸危险环境电力装置设计规范》
GB50058-2014
26
《建筑灭火器配置设计规范》
GB50140-2005
27
《汽车加油加气站设计与施工规范》
GB50156-2012（2014年版）
28
《工业企业总平面设计规范》
GB50187－2012
29
《工业金属管道设计规范》
GB50316-2000（2008年版）
30
《车用汽油》
GB17930-2013
31
《车用柴油》
GB19147-2013
32
《安全评价通则》
AQ8001-2007
33
《安全验收评价导则》
AQ8003-2007
34
《危险场所电气安全防爆规范》
AQ3009-2007
35
《加油站作业安全规范》
AQ3010-2007
36
《工作场所职业病危害警示标识》
GBZ158-2003
37
《石油化工设备和管道涂料防腐蚀设计规范》
SH/T3022-2011
1.4.3 其他依据
1、 xx与本公司签订的技术咨询合同。
2、 其他依据见表1-3。
表1-3 其他依据
序号
项目
编制单位
资质证书编号
时间
1
安全预评价报告
济南浩宏伟业技术咨询有限公司
APJ-（国）-142
2015.10
2
安全设计专篇
哈尔滨天源石化工程设计有限责任公司
A123001270
2015.12
1.5 安全评价工作经过和程序
2016年12月我公司组成安全评价小组，在充分调查、研究安全评价对象和范围的相关情况后，通过自行搜集和企业提供，评价组收集、整理并认真研读了该项目安全评价相关的各种文件资料和数据，以及与相关人员进行了相关技术交流。我公司评价组于2016年12月中下旬已完成现场评价以及评价资料的整理工作。2016年12月下旬开始撰写安全验收评价报告。
具体安全验收评价工作流程见图1-1。
辨识与分析危险、有害因素
前期准备

划分评价单元

选择评价方法

定性、定量评价

提出安全对策措施建议
编制安全评价报告

图1-1 安全验收评价工作流程框图
第2章 建设项目概况
2.1 建设单位及项目概况
2.1.1 建设单位概况
该项目建设单位为xx，该公司主要从事橡胶及塑料制品的仓储与销售；加油站、油库的投资；提供与上述业务相关的技术咨询和技术服务；自由设备的租赁（不含融资租赁）；化工产品（不含危险品和易燃易爆物品）、日用百货、润滑油、五金交电、汽车配件的零售；成品油及预包装食品、散装食品、乳制品（不含婴幼儿配方奶粉）的零售（限分支机构凭有效许可证经营）。
xxxx是一家主要从事汽、柴油[闭杯闪点≤60℃]等成品油零售经营的加油站，其经营、储存场所位于xx正和镇火田村珍珠山组，属于加油站新建项目。
xxxx持有xx市场和质量监督管理局于2017年核发的企业名称名称预先核准通知书，编号：（xx）登记内名预核字[2016]180号，主要负责人：xx。
2.1.2 建设项目概况
评价组根据资料分析及向建设单位了解的相关情况，其相关安全许可情况如下：
2013年9月17日，建设项目通过了湖南省发展改革委员会的备案批复，（湘发改财贸[2013]1281号）。
2014年8月8日，建设单位取得了湖南省商务局出具的湖南省新建加油站（点）申报表（申请储油能力为60m3）。
2015年8月14日，建设单位取得了xx人民政府颁发的国有土地使用证（编号：桂国用（2015）第2765号）。
2015年9月23日，建设单位取得了xx人民政府颁发的《建设用地规划许可证》和《建设工程规划许可证》（编号：桂规字（2015）033号）。
2015年10月，建设单位委托济南浩宏伟业技术咨询有限公司编制了《xxxx新建项目安全预评价报告》。
2015年10月27日，建设项目取得郴州市安全生产监督管理局下发的危险化学品建设项目安全条件审查意见书（郴安监危化项目审字[2015]33号）。
2015年12月，建设单位委托哈尔滨天源石化工程设计有限责任公司（资质证书编号：A123001270）编制了《xxxx新建项目安全设施设计专篇》。
2015年12月29日，《xxxx新建项目安全设施设计专篇》经郴州市安全生产监督管理局组织进行安全设施设计审查，并出具了安全设施设计审查意见书（郴安监危化项目审字[2015]53号）。
2016年4月6日，建设单位取得了xx住房和城乡建设局颁发的《建设施工许可证》（编号：431021201604060101）。
2016年4月，建设单位委托湖南宏润建筑安装工程有限公司负责该项目施工，江西力宏钢结构实业有限公司负责该项目设备安装，深圳市龙佳建工程项目管理有限公司负责该项目监理，主体工程与安全设施于2016年12月竣工。
2016年11月11日，建设单位取得了湖南省商务局出具的湖南省新建加油站（点）申报表（由原申请储油能力为60m3变更申请储油能力为120m3）。
2017年1月9日，建设项目经郴州市公安消防支队验收合格，并获得了《建设工程消防验收意见书》（编号：郴公消验字[2017]第0007号）。
2.2 建设项目基本情况
2.2.1 地理位置及用地面积
xxxx位于xx正和镇火田村珍珠山组珍珠大道旁，与xx中心城区2kM左右；该加油站坐西北朝东南，面向珍珠大道；该加油站的西北面、西南面、东北面都是山体；该加油站西北面约50m处有高压线，该加油站东南面约23m处珍珠大道旁有电缆线，珍珠大道再往南为金煌燃气企业，距离约为100m。项目周围100米范围内无重要公共场所、重要建筑、设施及学校、企事业单位。该区域也不属风景名胜区、自然保护区、军事禁区和军事管理区。
该加油站总用地面积为3294.5m2，站房建筑面积190.95m2，辅房建筑面积149.61m2 ，罩棚占地面积714m2。
2.2.2 建设项目的规模
该加油站设埋地油罐4个，其中93#汽油罐1个，容积为30m³；97#汽油罐1个，容积为30m³，0#柴油罐2个，容积均为30m³。配4台四枪四油品潜油泵型加油机。(注：因国家标准变迁后，93#汽油、97#汽油称号沿用92#汽油、95#称号。)
该加油站设卸油油气回收、分散式加油油气回收系统。
根据《汽车加油加气站设计与施工规范》（GB50156-2012）（2014版）中关于加油站等级划分的规定，柴油容积可折半计入油罐总容积，该加油站油罐总容积为120m³，折合汽油当量总容积为90m³，因其汽油当量油罐总容积V≤90m³，且汽油罐单罐容积V≤30m³，柴油罐单罐容积V≤50m³，建成后的加油站为三级加油站。
加油站的等级划分如表2-1所示：
表2-1加油站的等级划分
级　　　别
油罐容积（m3）
总容积
单罐容积
一级
150＜V≤210
V≤50
二级
90＜V≤150
V≤50
三级
V≤90
汽油罐V≤30；柴油罐V≤50
注：柴油罐容积可折半计入油罐总容积
2.2.3 建设项目所在地的自然条件
1、水文、地质
该项目所在地水文地质条件属简单型，场地地下水类型主要为基岩裂隙水，贮水空间为页岩，裂隙和熔岩。场地地下水主要补给来源为临近区岩溶裂隙水，补水量较丰富，地下水埋深在6.80-8.70m之间，标高在236.5-238.7m之间，径流排泄条件较差，主体径流排泄方向呈南北向。场地及周围未发现地下水污染源。场地地下水类型为近中性低矿化度重碳酸钙型水，水中侵蚀性介质含量甚微，场地环境类别为II类，故地下水对砼结构具有微侵蚀性，对砼中的钢结构具有微侵蚀性。
2、地震
根据《中国地震烈度区划图》和《建筑抗震设计规范》的规定，当地区建筑场地设防烈度为6度，设计基本地震加速度为0.05g。
3、气象
拟建项目所在地在xx城郊珍珠大道旁，所在区域具有亚热带季风湿润气候特征，具有气候温暖，四季分明，热量充足，降雨充沛的特点。常年均温度18.0℃，历年最高气温在7、8月份，为39℃，极端最低气温在1月份，为-4℃，年平均降水量1452毫米，年蒸发量平均1420mm。年平均相对湿度80%，全年无霜期平均290天。年均降雪3～5天。
2.2.4 项目主要技术、工艺（方式）和国内、外同类建设项目水平对比情况
1）油品储罐采用卧式SF储油罐，减少油品损耗，有利于安全生产，节省占地；
2）埋地储油罐设有防浮抱带防止油罐上浮；
3）储罐设置液位仪，具有高液位报警功能；设置加油站管理系统；
4）本站选用密闭式卸油、潜油泵加油工艺经营汽油和柴油；
5）本站设置了卸油油气回收和分散式加油油气回收系统。
本建设项目为新建项目，设计上选择了成熟的设备、设施、工艺过程，整体水平达到国内先进水平。主要技术、工艺与国内外同类加油站相比，基本处在同一个水平。
2.3 建设项目经营、储存的主要品种情况
该项目经营、储存的主要品种为92#汽油、95#汽油和0#柴油[闭杯闪点≤60℃]，其名称、数量、储存方式见表2-2。
表2-2 建设项目涉及的主要原辅材料（产品）一览表
序号
名称
规格
油罐容积（m3）
最大储存量（t）
充装系数
1
汽油
92#
30
19.58
90%
2
汽油
95#
30
19.90
90%
3
柴油
0#
60
45.36
90%
总计

120
84.84

2.4 建设项目采用的的主要技术水平及工艺流程
2.4.1 建设项目主要工艺流程简述
工艺流程主要分为卸油及卸油油气回收、储油、加油及加油油气回收、量油四部分。工艺流程必须保证卸油畅通，储油时间合理，加油无阻，避免脱销、积压现象。
1、卸油及卸油油气回收
卸油：该站采用油罐车经连通软管与油罐卸油孔连通卸油的方式卸油。装满汽油、柴油的油罐车到达加油站罐区后，在油罐附近停稳熄火，先接好静电接地装置，待油罐车熄火并静止15min后，将连通软管与油罐车的卸油口、储罐的进油口利用密闭快速接头连接好，经计量后准备接卸，卸油前，核对罐车与油罐中油品的品名、牌号是否一致，各项准备工作检查无误后，开始自流卸油。油品卸完后，拆卸油管与油罐车连接端头，并将卸油管抬高使管内油料流入油罐内并防止溅出，盖严罐口处的卸油帽，拆除静电接地装置，卸油完毕罐车静止5min后，发动油品罐车缓慢离开罐区。
汽油罐卸油油气回收：汽油油罐车卸下一定数量的油品，就需吸入大致相等的气体补充到油罐车内部，而加油站内的埋地油罐也因注入油品而向外排出相当数量的油气。通过安装一根气相管线，将油罐车与汽油储罐连通，卸车过程中，油罐车内部的汽油通过卸车管线进入储罐，储罐的油气经过气相管线输回油罐车内，完成密闭式卸油过程。回收到油罐车内的油气，可由油罐车带回油库后，再经油库安装的油气回收设施回收处理。
卸油及卸油油气回收工艺流程方块图如下：
汽油油罐车
阀 门
软 管
油 罐
卸油孔

汽油油气

柴油油罐车
阀 门
软 管
油 罐
卸油孔

2、储油
对油罐车送来的油品在相应的油罐内进行储存，储存时间为2至3天，从而保证加油站不会出现脱销现象。
3、加油及加油油气回收
加油：加油采用加油工艺，将油品从储油罐吸出，经过加油机的计量器，再经加油枪加到汽车油箱中。
汽油加油油气回收：汽车加油过程中，将原来油箱口散溢的油气，通过经油气回收管线输送至储罐，实现加油与油气等体积置换。加油及油气回收工艺流程方块图如下：
油 罐
成品油
成品油
管 道
潜油泵

汽油油气
加油枪
加油机
收油容器
成品油
成品油
成品油

4、量油
采用液位仪和人工量油检尺相结合的方法进行测量。
2.4.2建设项目主要装置和设施（设备）的布局及其上下游生产装置的关系
本站主要装置和设施布置在加油区、油罐区。加油区、油罐区均位于站区中部，站区临珍珠大道分别设置入口、出口。油品来自上游公路付油中心,下游为站前道路车辆服务。
2.5 建设项目的总平面布置及主要建、构筑物
2.5.1总平面布置
该加油站坐西朝东布置，该加油站主要分区有：站区、油罐区、加油区。
站区临珍珠大道分别设置入口、出口；加油区、油罐区均位于站区中部，罐区埋设设埋地油罐4个，其中92#汽油罐1个，容积为30m3；95#汽油罐1个，容积为30m3，0#柴油罐2个，容积均为30m3。
详见附件总平面布置图。
2.5.2主要建、构筑物
该项目的主要建筑物有站房、罩棚等，这些建筑的主要指标见表2-3。
表2-3主要建（构）筑物
序号
名称
层数
结构
型式
占地面积
（m2）
建筑面积
（m2）
耐火等级
火灾危险
性类别
备注
1
站房
一
框架
190.95
190.95
二级
戊

2
辅房
一
框架
149.61
149.61
二级
戊

3
罩棚
/
H型钢结构
714
337.5
二级
甲
投影面积一半
4
埋地储罐区
地下
/
111.07
/
二级
甲

2.6 建设项目主要设备
该加油站严格按照《汽车加油加气站设计与施工规范》（GB50156-2012（2014年版））要求进行了设备选择，主要设备见下表。表2-4。
表2-4 主要设施、设备、装置一览表
序号
设备名称
规格型号
单位
数量
材质
工艺设备
1
埋地卧式卧式SF储油罐
φ2412*7100*6，V=30m3
个
2

埋地卧式卧式SF储油罐
φ2412*7100*6，V=30m3
个
2

2
潜油泵加油机
5~50L/min
枪/台
16/4
4台四枪四油品潜油泵型加油机
3
防雨型阻火器
DN50，PN6
个
3

4
机械呼吸阀
DN50（带阻火功能），
P正=2000~3000Pa，
P负=1500~2000Pa，
个
1

5
卸油防溢阀
DN100
个
4

电气装置
1
总配电柜
甲供
台
1

2
照明配电箱
PZ-30
台
3

3
加油机潜油泵控制箱
设备厂家提供
台
1

4
发电机
30kW
台
1

5
静电接地报警仪
SA-MF
台
1

6
人体静电释放检测报警仪
PS-A
台
1

自控装置
1
视频监控系统
多路视频服务器硬盘录像机及室内、外一体化监控探头
套
1
10台监控摄像头
2
液位监测系统
液位仪控制器及防爆磁致伸缩探棒
套
1

2.7 建设项目配套及辅助工程
2.7.1电气
1）供配电
（1）电源及变配电
该站用电负荷为三级负荷，采用单回路电源供电，电压为AC380/220V，从站区前方电力线接入，站区电缆埋地敷设。采用放射式的供配电方式向全站负荷供电，380/220V配电系统采用TN–S接地保护系统。
该站备用一台30KW柴油发电机，保证项目紧急用电要求。
（2）电力线路
采用电缆直埋敷设，爆炸区电缆采用铠装线敷设，非爆炸区电线穿管敷设。
（3）电气系统
该站加油作业区电力及照明设备均为防爆型，加油站内爆炸危险区域以外的站房、罩棚等建筑物内的照明灯具，设非防爆型灯具，罩棚下的灯具设置了防护等级不低于IP44的节能型照明灯具。
2）防雷、防静电接地
该站的防雷接地、防静电接地、电气设备的工作接地、保护接地极信息系统的接地等，采用公用接地装置，根据防雷检测结果，接地电阻不大于1欧姆。
2）通信
该站已接通郴州市电信局控制管理的程控电话交换机及ADSL宽带网络系统，营业厅、值班室分别安装有1台电话机，在加油区、营业厅设置了视频监控系统，视频监控电脑设置在营业厅。
2.7.2自控
该站设置了生产监测及信息管理系统。包括办公系统、站级管理系统、油罐液位监测系统、防渗检测系统、视频监控系统。本站具有广域网接入能力，并设置广域网接入设备，具有与当地通信网络连接的通信设备。
1）油罐液位监测系统
该站设置了液位仪，每个油罐内装设一根防爆型磁致伸缩液位探棒（精度不低于±0.5mm），在机柜间内安装液位仪控制器，监测每个油罐的实时库存数据变化（总体积、液位、水位、温偿体积、油品温度），可设定每个油罐的高低液位报警参数并进行报警，并与系统进行数据交换，同时具有油罐容积表自动校正功能。
2）视频监控系统
该站整个站区共安装10台摄像机，硬盘录像机等设备安装在中控机柜内，监视器安装在收银台。室外共安装7台监视用摄像机：加油区4台，出、入口各1台，卸油区监视用摄像机1台，均安装在罩棚网架下（高度在防爆区域外）；室内共3台监视用摄像机：便利店2台、财务室1台。工作人员在收银台监视监控器画面就可以实现对卸油区、加油区、站房的全天候全方位的动态监视。摄像机具备低照度监视功能。硬盘录像机录像存储时间不少于15天。
2.7.3给排水及消防
1）给水
该站站内用水取自市政供水管网，站内最高日用水量为5m3/d，供水压力不小于0.16MPa，市政管网供水水量和水压需满足站内需要。站内设水量计量设施，接引点位置由建设单位与加油站主管部门确定。
2）排水
该站室内排水系统采用污废合流排水方式，污水排入化粪池（02S701），经处理后排至市政污水管网；站内场地冲洗水沿地面坡向经排水沟排至钢筋混凝土室外水封井，经其处理后排至市政污水管网；罩棚雨水通过暗管排至市政雨水管网。
该站加油站排出建筑物或站区的污水，在建筑物墙外或站区内分别设置了水封井，水封井的水封高度为0.3m。
3）消防
该站无消防给水系统。该站有4台加油机，共设置了4kg手提式干粉灭火器4具；罐区附近设置了35kg推车式干粉灭火器1台；发电室、配电室门前各设置了5kg手提式二氧化碳灭火器两只；其它辅助用房共设置4kg手提式干粉灭火器10只；配置了灭火毯2块，沙子2m3，消防铁锹3把。
2.7.4暖通
1、空调
该站为站房便利店、综合办公室、机柜间设置了空调。站房便利店采用柜式空调机，其余功能间室内采用壁挂式室内机，室外机挂在外墙上，以满足工作人员办公、休息和顾客购物的舒适性需求。
2、通风
该站站房卫生间选用了百叶窗板式换气扇机械通风；发电间采用百叶窗式换气扇机械通风。卫生间换气次数10次/h；发电间换气次数15次/h。
2.8安全管理
1、安全管理组织
xxxx负责人、站长、管理人员及劳动人员共5人，成立了以负责人xx为核心的安全管理小组，配备了安全管理人员，其安全管理组织符合安全要求。
2、安全生产管理制度和规程
xxxx编制了较完善的加油站管理规范，包括：加油站进出车辆/人员管理制度、用电管理制度、事故报告处理制度、安全奖惩制度、消防管理制度、安全检查管理制度、安全教育培训制度、事故隐患整改制度，领导带班制度、安全投入保障制度等。
编制了较完善的安全管理职责制：站长安全职责、班组长安全职责、加油员安全职责、安全员安全职责等。
编制了有加油站安全操作规程（量油操作规程、加油操作规程、卸油、清罐操作规程等）。
3、事故应急救援预案
xxxx按国家相关要求制定了比较规范的事故应急救援预案。该预案已在xx安全生产监督管理局备案，备案编号：[2017]01。
4、从业人员培训
xxxx主要负责人、安全管理人员参加了郴州市安全生产监督管理局组织的安全培训，并取得了安全资格证。对从业人员进行加油站的安全教育培训。
5、日常安全管理
xxxx成立了安全管理小组。有严格的进出管理制度，执行良好，严格执行动火制度，经常对加油现场进行各种安全检查，建立了事故应急救援预案。
第3章 危险、有害因素分析
3.1 主要危险、有害因素的分类和确定
危险因素是指对人造成伤亡或对物造成突发性损坏的因素。有害因素是指能影响人的身体健康，导致疾病，或对物造成慢性损害的因素。根据《生产过程危险和有害因素的分类和代码》（GB/T13816-2009）的规定，将生产过程中的危险有害因素分为四类，即：人的因素、物的因素、环境因素和管理因素。参照《企业职工伤亡事故分类》（GB6441-1986），综合考虑引起事故先发的诱导性原因、致害物 、伤害方式等，将危险因素分为20类，即：物体打击、车辆伤害、机械伤害、起重伤害、触电、淹溺、灼烫、火灾、高处坠落、坍塌、冒顶片帮、透水、放炮、火药爆炸、瓦斯爆炸、锅炉爆炸、容器爆炸、其它爆炸、中毒和窒息及其它伤害。
3.2 危险化学品固有危险性的分析
项目涉及的危险化学品主要有汽油、柴油[闭杯闪点≤60℃]等。这些物质的主要性质见表3-1。
表3-1 建设项目涉及的危险化学品主要危险特性
名称
CAS号
危险性类别
危险化学品序号
火灾类型
UN号
汽油
86290-81-5
易燃液体，类别2*
生殖细胞致突变性，类别1B
致癌性，类别2
吸入危害，类别1
危害水生环境-急性危害，类别2
危害水生环境-长期危害，类别2
1630
甲
1203
柴油[闭杯闪点≤60℃]
--
易燃液体，类别3
1674
乙
1202
每个品种的具体危险有害因素分析见表3-2～表3-3。
表3-2 汽油理化性质及危险特性表
标识
英文名：Gasoline，
petrol
分子式：--
分子量：--
危险化学品序号：1630
UN编号： 1203
RTECS号：--
IMDG规则页码：3141
CAS号：86290-81-5
理化
性质
外观与性状：无色或淡黄色易挥发液体，具有特殊臭味。
主要用途：主要用作汽油机的燃料，用于橡胶、制鞋、印刷、制革、颜料等行业，也可用作机械零件的去污剂。
熔点（℃）
‹-60
相对密度（空气=1）
3.5
沸点（℃）
15～200
相对密度（水=1）
0.70～0.79
临界温度（℃）
无资料
临界压力 （Mpa）
无资料
饱和蒸汽压（Kpa）
