金三角脚手架施工方案.docx

一、编制依据
1、《建筑施工安全检查标准》（JGJ 59—99）
2、《建筑施工扣件式钢管脚手架安全技术规范》
3、《建筑施工计算手册》
二、工程概况
厦门金三角特种织物项目综合楼位于海沧区东孚镇东孚工业区二期，新建一栋五层综合楼。建筑物总高22米。根据本工程特点，外架采用扣件式钢管脚手架。
三、材料质量要求
1、钢管采用Φ48×3.5焊接钢管，质量必须满足现行国家标准《碳素结构钢》（GB/T 700）中Q235-A级的规定，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件应采用可锻铸铁制造的标准扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定，扣件不能有裂纹、气孔、砂眼、夹灰等铸造缺陷，钢管和扣件必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑扭试验。
2、脚手板选用竹笆板，规格为1200mm×1000mm，不得使用腐烂、散边或破损严重的竹笆。
3、安全网：栏杆围网选用合格的聚氯乙烯编制的1.8×6m的密目式安全立网。
四、悬挑脚手架搭设要求

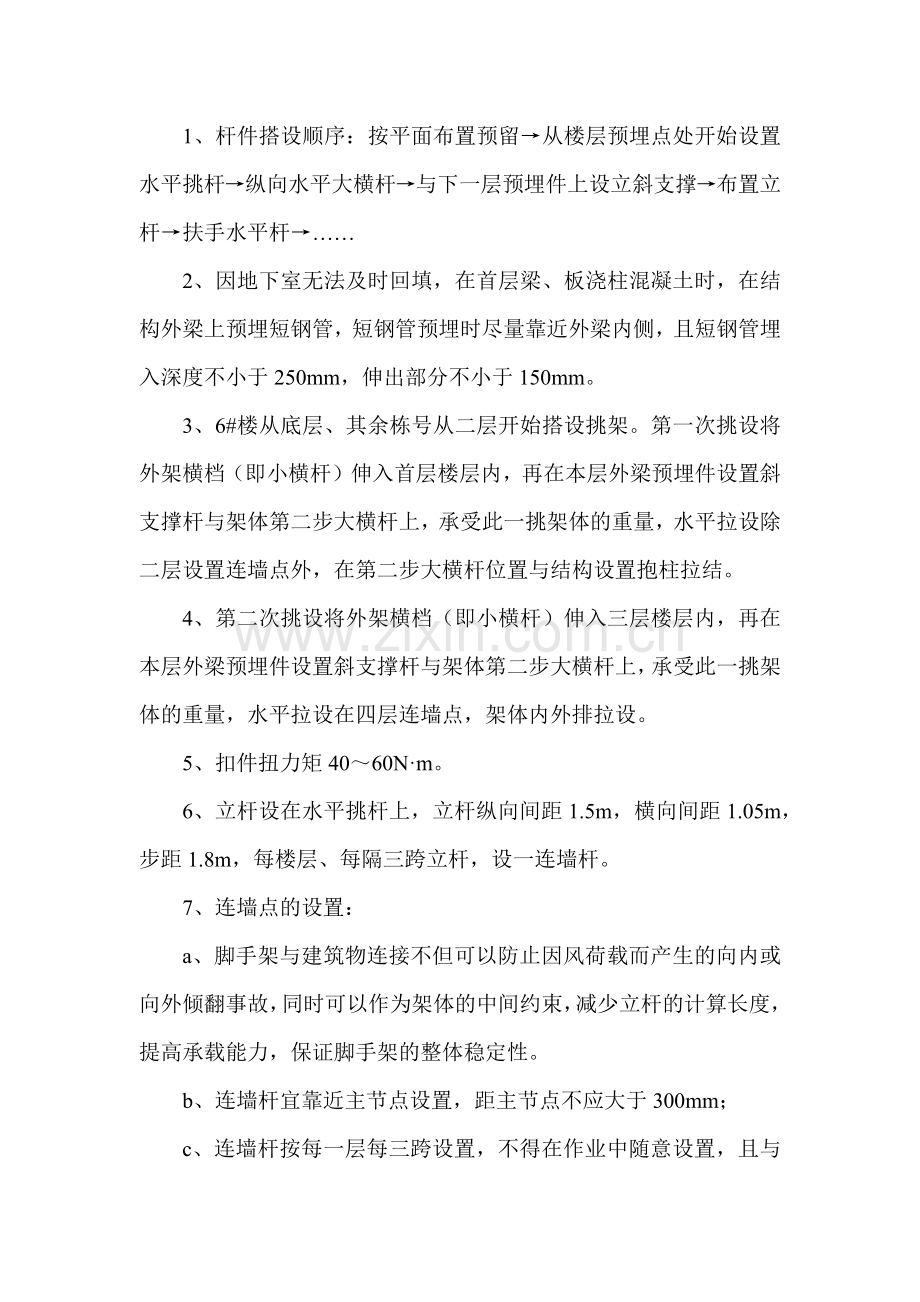

1、杆件搭设顺序：按平面布置预留→从楼层预埋点处开始设置水平挑杆→纵向水平大横杆→与下一层预埋件上设立斜支撑→布置立杆→扶手水平杆→……
2、因地下室无法及时回填，在首层梁、板浇柱混凝土时，在结构外梁上预埋短钢管，短钢管预埋时尽量靠近外梁内侧，且短钢管埋入深度不小于250mm，伸出部分不小于150mm。
3、6#楼从底层、其余栋号从二层开始搭设挑架。第一次挑设将外架横档（即小横杆）伸入首层楼层内，再在本层外梁预埋件设置斜支撑杆与架体第二步大横杆上，承受此一挑架体的重量，水平拉设除二层设置连墙点外，在第二步大横杆位置与结构设置抱柱拉结。
4、第二次挑设将外架横档（即小横杆）伸入三层楼层内，再在本层外梁预埋件设置斜支撑杆与架体第二步大横杆上，承受此一挑架体的重量，水平拉设在四层连墙点，架体内外排拉设。
5、扣件扭力矩40～60N·m。
6、立杆设在水平挑杆上，立杆纵向间距1.5m，横向间距1.05m，步距1.8m，每楼层、每隔三跨立杆，设一连墙杆。
7、连墙点的设置：
a、脚手架与建筑物连接不但可以防止因风荷载而产生的向内或向外倾翻事故，同时可以作为架体的中间约束，减少立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。
b、连墙杆宜靠近主节点设置，距主节点不应大于300mm；
c、连墙杆按每一层每三跨设置，不得在作业中随意设置，且与建筑结构外梁上预埋的钢管拉接，拉接必须牢固；
d、在搭设脚手架时，连墙杆与其他杆件同步搭设，严禁在脚手架使用期间拆除连墙杆。
8、纵向水平杆设置于小横杆之上，在立柱的内侧，并采用十字扣件与立杆相扣。
9、纵向水平杆采用对接扣件，接头不能在同跨内，相邻接头应错开500mm以上。如采用旋转扣件时，应使用3个扣件对接。纵向水平杆步高1.8m，设4道纵向水平杆。架子的外侧应设1.2m高的防护栏杆。
10、每一主节点处必须设一根横向水平杆，并采用十字扣件扣在立柱上。每一个小横杆处的纵向杆须使用十字扣件。
11、本方案所采用的竹笆脚手板，铺设好后应用16#的铁丝扎牢。
12、脚手架在两端头或直线距离不大于15m处设置剪刀撑，每道剪刀撑跨立杆3～5根之间。斜角与地面成45º～60º夹角。所用扣件一律采用旋转扣件，并扣在立柱上。
13、脚手架内立杆与建筑物的间距为300～500 mm，立面围护采用密目安全网，并用纤维绳或12#～14#铁丝与大横杆绑扎牢固。
14、脚手架在搭设时，应高出施工层1.2 m～1.8 m。
15、其他按脚手架操作规程执行。
五、脚手架的验收
1、架子搭设完毕，在投入使用前，应逐层由工程负责人（项目经理）、架子班组和专职安全员以及有关专业人员一起组织验收。验收时，必须有主管审批架子施工方案一级的技术和安全部门参加，并填写验收单。
2、验收时，要检查架子所用的材料、配件、工具是否符合现行国家和部颁标准。
a、架子的布置，立杆和大、小横杆间距。
b、架子的搭设。
c、连墙点是否安全可靠。剪刀撑、斜撑是否符合要求。
d、架子的安全防护必须有效；绑扎紧程度应符合要求。
e、脚手板铺设应符合要求。
六、脚手架的拆除
1、架子的拆除时应划分作业区，周围设围拦或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。
2、拆除的高空作业人员，必须戴安全帽、系安全带、穿软底鞋。
3、拆除顺序遵循由上而下、先搭后拆的原则。即先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则进行，严禁上下同时进行拆除作业 。
4、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
5、拆除平台，应先拆斜撑杆杆件，再拆除纵向大横杆，最后抽回水平挑杆。
6、连墙点应随拆除进度逐层拆除。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一个人有关的接扣时，应先通知对方，以防坠落。
8、拆除时不应碰坏门窗、玻璃、落水管、房檐瓦片、地下名沟等物。
9、拆下的材料应堆放成堆，用塔吊吊运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清。
10、在拆除过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
七、脚手架安全管理
1、脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工，上岗人员应定期体检，体检合格后才发上岗证
2、搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋。
3、由项目技术负责人组织架子工长、安全员对使用架子的有关工种、班组长、工人骨干进行使用标准安全防护，日常检查维护的技术交底，让人人都知道，时刻注意遵守。
4、架子上的施工人数，堆入材料，按设计要求控制，不得将结构施工荷载传递到架子上，不得将短小模板、钢筋、钢管、扣件放在架子上，更不能将室内建筑垃圾清到架上，不准在架上另设悬挂物体，严禁向架上或架外抛掷物品。
5、架子在主体施工时可铺三层脚手板，装饰时各层满铺，且每隔四步架的内立杆与墙之间铺竹跳板封闭，上下同时作业不得多于二步，安全网、脚手板要绑牢，不准随意拆动，如须拆动必须经技术负责人批准由架工负责处理。
6、架子班长必须每天巡查整个架子的支撑锚固及连墙点，发现问题及时处理，架工及架上操作人员，每天上下班前，要检查所在位置架子的支撑锚固点是否牢固，发现问题，立即报工长或技术负责人解决，架上施工荷载要均匀布置，不得集中一边，单向偏移受力，并不得超过设计荷载，特别防止外墙、梁拆模时模板突然下落的冲击力，如须落在架子上，必须采取缓冲措施。
7、架上所用的扣件，必须定期保养巡查，如有毛病，应立即更换，架子的附墙支撑，要绑扣在结构物可靠处，不得绑扣在模板支撑上或其他不牢固的位置上。
8、六级以上大风，或雷雨天气，不准搭设或拆除外架，也不准在架上作业，其他按高层脚手架的操作规程执行。
八、钢管脚手架计算
根据钢管脚手架的特点，需要计（验）算的项目有：
l 扣件的抗滑力；
l 斜撑杆的稳定性；
l 立杆的稳定性；
l 连墙件的强度和稳定。

钢管截面特征
规格
截面积A(cm2)
惯性矩I(cm4)
抵抗矩W(cm3)
回转半径i(cm)
质量(kg/m)
φ48×3.5
4.89
12.19
5.08
1.58
3.84
1 荷载计算(取1个内外立杆及斜撑为计算单元)
1.1 构架自重
1.1.1钢管架自重:查《建筑施工计算手册》表7-4，步距1.8m、立杆纵距1.5m的双排架,其一步一纵距的钢管、扣件自重为0.442 kN

1.1.2安全网自重(脚手架外围全封闭):

1.1.3竹芭板自重(共满铺六层，取0.35 kN/m2)：

1.1.4 栏杆、挡脚板自重，取0.14kN/m

1.2架面施工荷载(按结构工程施工,两步架同时作业):

1. 3风荷载：安全网挡风系数取

2、脚手架立杆轴向力设计值N
内立杆

外立杆

3、扣件的抗滑力：在每根斜撑杆前端增加一个抗滑扣件，则有
作用在内斜撑杆前端扣件的轴向力

作用在内斜撑杆前端扣件的轴向力

4、斜撑杆的稳定性
4.1 内斜撑杆的稳定性

4.2 外斜撑杆的稳定性

5、立杆的稳定
5.1不考虑风荷载时，计算内立杆
查表得w=0.186

5.2 组合风荷载时，计算外立杆

6、连墙件：按每楼一层每三跨设置，采用主体内预埋短钢管,用钢管将脚手架与主体连接，上下错开，两端均设抗滑扣件。

考虑到脚手架平面外变形引起的轴力,增加一个附加应力

满足要求
