杭州尚普电气科技有限公司

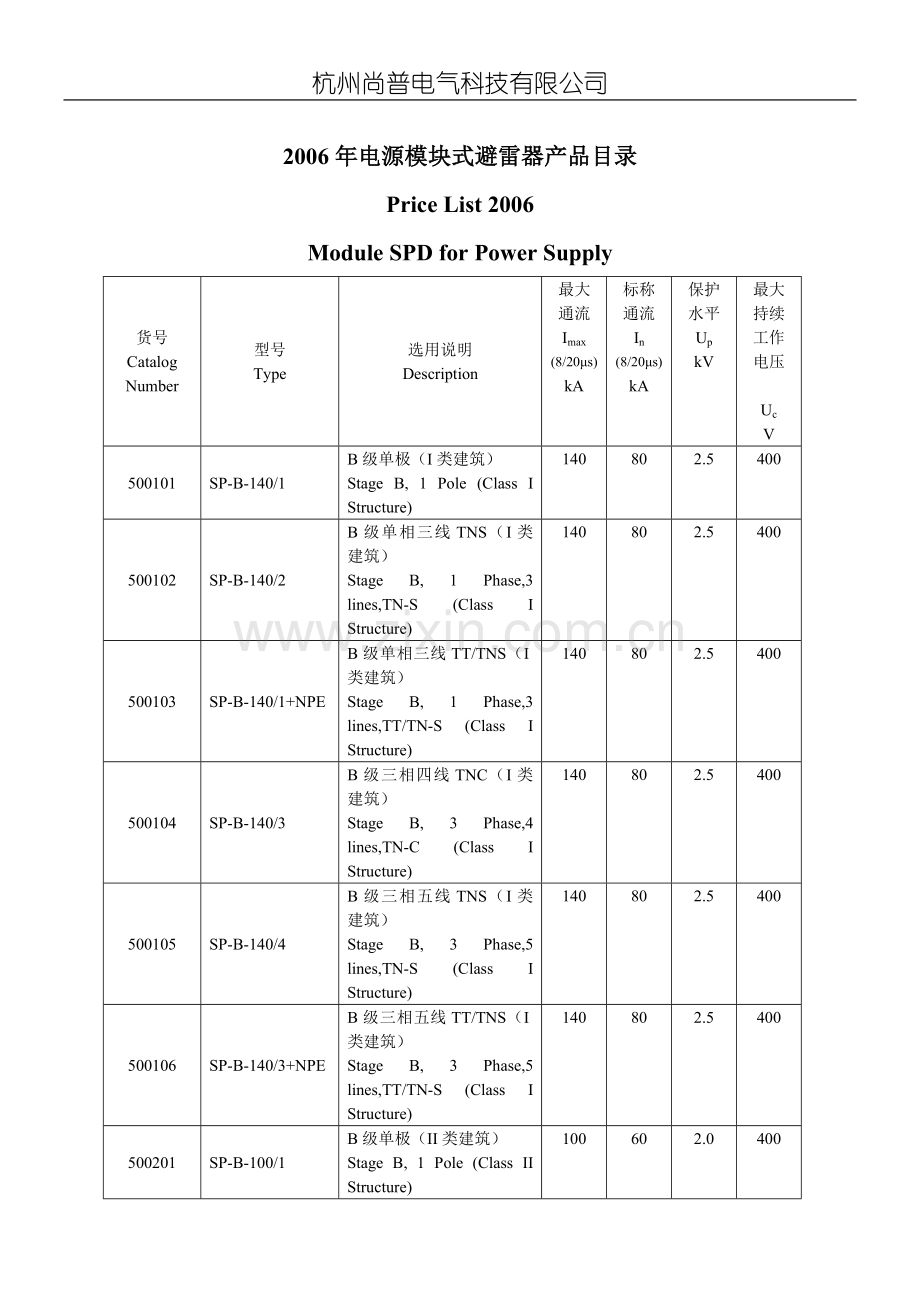

2006年电源模块式避雷器产品目录
Price List 2006
Module SPD for Power Supply
货号
Catalog Number
型号
Type
选用说明
Description
最大
通流
Imax
(8/20μs)
kA
标称
通流
In
(8/20μs)
kA
保护
水平
Up
kV
最大持续工作电压

Uc
V
500101
SP-B-140/1
B级单极（I类建筑）
Stage B, 1 Pole (Class I Structure)
140
80
2.5
400
500102
SP-B-140/2
B级单相三线TNS（I类建筑）
Stage B, 1 Phase,3 lines,TN-S (Class I Structure)
140
80
2.5
400
500103
SP-B-140/1+NPE
B级单相三线TT/TNS（I类建筑）
Stage B, 1 Phase,3 lines,TT/TN-S (Class I Structure)
140
80
2.5
400
500104
SP-B-140/3
B级三相四线TNC（I类建筑）
Stage B, 3 Phase,4 lines,TN-C (Class I Structure)
140
80
2.5
400
500105
SP-B-140/4
B级三相五线TNS（I类建筑）
Stage B, 3 Phase,5 lines,TN-S (Class I Structure)
140
80
2.5
400
500106
SP-B-140/3+NPE
B级三相五线TT/TNS（I类建筑）
Stage B, 3 Phase,5 lines,TT/TN-S (Class I Structure)
140
80
2.5
400
500201
SP-B-100/1
B级单极（II类建筑）
Stage B, 1 Pole (Class II Structure)
100
60
2.0
400

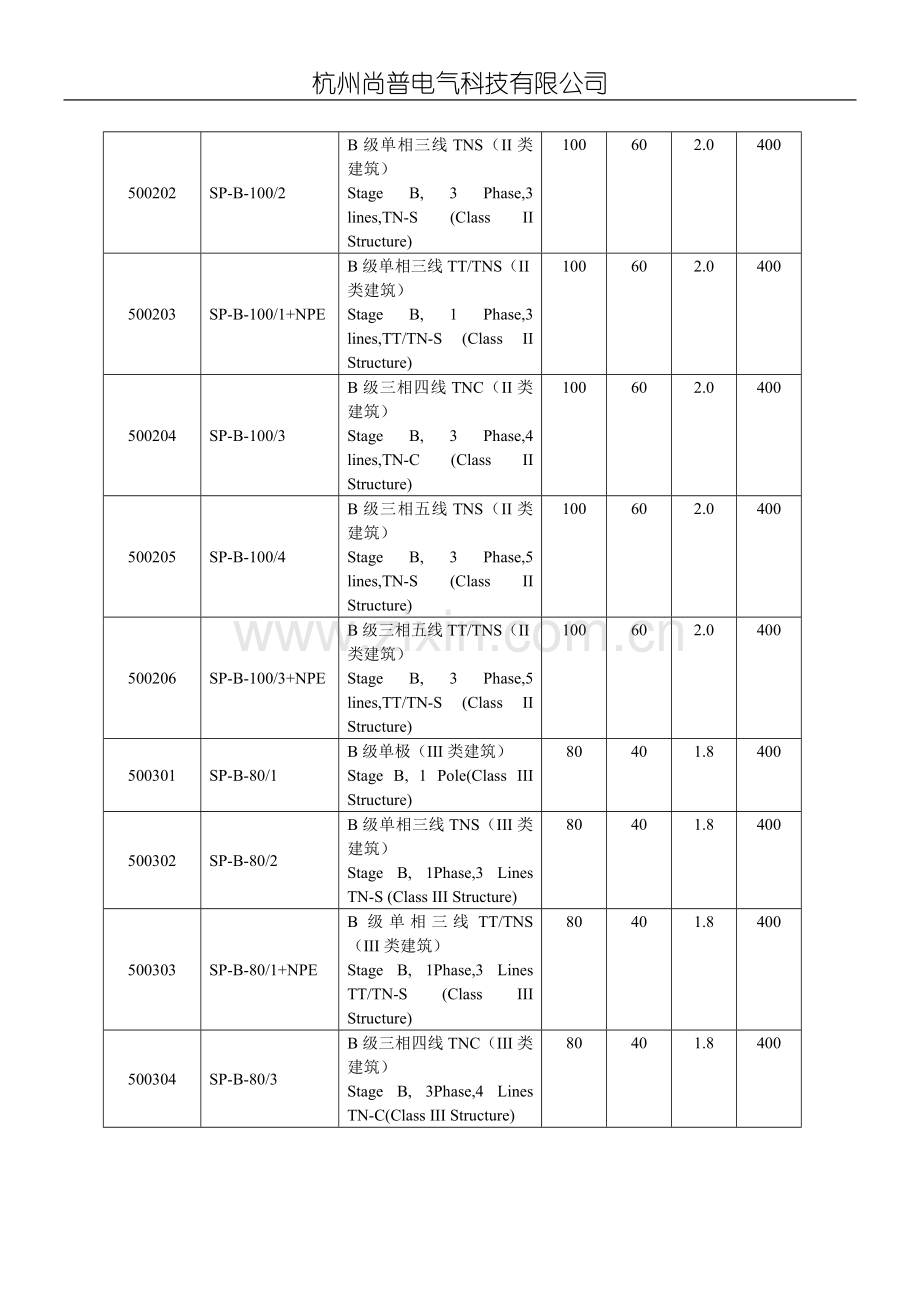

500202
SP-B-100/2
B级单相三线TNS（II类建筑）
Stage B, 3 Phase,3 lines,TN-S (Class II Structure)
100
60
2.0
400
500203
SP-B-100/1+NPE
B级单相三线TT/TNS（II类建筑）
Stage B, 1 Phase,3 lines,TT/TN-S (Class II Structure)
100
60
2.0
400
500204
SP-B-100/3
B级三相四线TNC（II类建筑）
Stage B, 3 Phase,4 lines,TN-C (Class II Structure)
100
60
2.0
400
500205
SP-B-100/4
B级三相五线TNS（II类建筑）
Stage B, 3 Phase,5 lines,TN-S (Class II Structure)
100
60
2.0
400
500206
SP-B-100/3+NPE
B级三相五线TT/TNS（II类建筑）
Stage B, 3 Phase,5 lines,TT/TN-S (Class II Structure)
100
60
2.0
400
500301
SP-B-80/1
B级单极（III类建筑）
Stage B, 1 Pole(Class III Structure)
80
40
1.8
400
500302
SP-B-80/2
B级单相三线TNS（III类建筑）
Stage B, 1Phase,3 Lines TN-S (Class III Structure)
80
40
1.8
400
500303
SP-B-80/1+NPE
B级单相三线TT/TNS（III类建筑）
Stage B, 1Phase,3 Lines TT/TN-S (Class III Structure)
80
40
1.8
400
500304
SP-B-80/3
B级三相四线TNC（III类建筑）
Stage B, 3Phase,4 Lines TN-C(Class III Structure)
80
40
1.8
400
500305
SP-B-80/4
B级三相五线TNS（III类建筑）
Stage B, 3Phase,5 Lines TN-S (Class III Structure)
80
40
1.8
400
500306
SP-B-80/3+NPE
B级三相五线TT/TNS（III类建筑）
Stage B, 3Phase,5 Lines TT/TN-S (Class III Structure)
80
40
1.8
400
500401
SP-C-65/1
B、C级单极（III类建筑）
Stage B,C,1Pole, (Class III Structure)
65
30
1.8
385
500402
SP-C-65/2
B、C级单相三线TNS（III类建筑）
Stage B,C, 1Phase,3 Lines TN-S (Class III Structure)
65
30
1.8
385
500403
SP-C-65/1+NPE
B、C级单相三线TT/TNS（III类建筑）
Stage B,C, 1Phase,3 Lines TT/TN-S (Class III Structure)
65
30
1.8
385
500404
SP-C-65/3
B、C级三相四线TNC（III类建筑）
Stage B,C, 3Phase,4 Lines TN-C (Class III Structure)
65
30
1.8
385
500405
SP-C-65/4
B、C级三相五线TNS（III类建筑）
Stage B,C, 3Phase,5 Lines TN-S (Class III Structure)
65
30
1.8
385
500406
SP-C-65/3+NPE
B、C级三相五线TT/TNS（III类建筑）
Stage B,C, 3Phase,5 Lines TT/TN-S (Class III Structure)
65
30
1.8
385
500501
SP-C-40/1
C级单极
Stage C, 1Pole
40
20
1.5
385
500502
SP-C-40/2
C级单相三线TNS
Stage C, 1Phase,3Lines,TN-S
40
20
1.8
385
500503
SP-C-40/1+NPE
C级单相三线TT/TN-S
Stage C,
1Phase,3Lines,TT/TN-S
40
20
1.8
385
500504
SP-C-40/3
C级三相四线TNC
Stage C,
3Phase,4Lines,TN-C
40
20
1.8
385
500505
SP-C-40/4
C级三相五线TNS
Stage C,
3Phase,5Lines,TN-S
40
20
1.8
385
500506
SP-C-40/3+NPE
C级三相五线TT/TNS
Stage C,
3Phase,5Lines,TT/TN-S
40
20
1.8
385
500601
SP-C-20/1
C、D级单极
Stage C,D, 1Pole
20
10
1.3
385
500602
SP-C-20/2
C、D级单相三线TNS
Stage C,D,
1Phase,3Lines,TN-S
20
10
1.3
385
500603
SP-C-20/1+NPE
C、D级单相三线TT/TNS
Stage C,D,
1Phase,3Lines,TT/TN-S
20
10
1.3
385
500604
SP-C-20/3
C、D级三相四线TNC
Stage C,D,
3Phase,4Lines,TN-C
20
10
1.3
385
500605
SP-C-20/4
C、D级三相五线TNS
Stage C,D,
3Phase,5Lines,TN-S
20
10
1.3
385
500606
SP-C-20/3+NPE
C、D级三相五线TT/TNS
Stage C,D,
3Phase,5Lines,TT/TN-S
20
10
1.3
385
500701
SP-D-5/LN
D级单相三线
Stage D,
1Phase,3Lines
5
3
1.25
275/320
500702
SP-D-5/3LN
D级三相四线或五线
Stage D,
3Phase,4 or 5 Lines
5
3
1.25
275/320
500801
SP-DC12
D级单极
Stage D, 1 Pole
10
5
70V

500802
SP-DC24
D级单极Stage D, 1 Pole
10
5
130V

500803
SP-DC48
D级单极Stage D, 1 Pole
10
5
240V

500804
SP-DC60
D级单极Stage D, 1 Pole
10
5
280V

500805
SP-DC110
D级单极Stage D, 1 Pole
10
5
500V

500806
SP-DC220
D级单极Stage D, 1 Pole
10
5
820V

500901
SP-C-20/LN
C、D级单相金属插座
Stage C,D, 1 Phase, Socket Strip with metal Enclosure
30
20
385

2006年电源箱式避雷器价格单
Price List 2006
SPD Panel for Power Supply
货号
Catalog Number
型号
Type
选用说明
Description
最大
通流
Imax
(8/20μs)
kA
标称
通流
In
(8/20μs)
kA
保护
水平
Up

kV
最大持续工作电压
Uc
V
500501
SP-BC-160L3
B+C级串式电源防雷箱
Stage B+C,
Serious Connected
SPD Panel for Power Supply
160
80
1.5
400
500502
SP-BC-80L3
B+C级串式电源防雷箱
Stage B+C,
Serious Connected
SPD Panel for Power Supply
80
40
1.5
400
500503
SP-B-160L3
B级并式电源防雷箱
Stage B+C,
Parralel Connected
SPD Panel for Power Supply
160
80
1.5
400
500504
SP-B-80L3
B级并式电源防雷箱
Stage B,
Parralel Connected
SPD Panel for Power Supply
80
40
1.5
400
500505
SP-C-40L3
C级并式电源防雷箱
Stage C,
Parralel Connected
SPD Panel for Power Supply
40
20
1.5
385

2006年信号避雷器价格表
Price List 2006
SPD Panel for Signal Ports
货号
Catalog Number
Description
型号
Type
接口
Connection
性能及使用说明
Performance and Application
600501
控制信号线电涌保护器
SPD for Control Signal
SP-X-6
接线端子
Terminals
工业控制信号、电信传输专线、其他各类控制信号线的保护；
Industral Control Signal,Telecommunication Lines, and others
每对线最大通流容量Imax 10kA(8/20μs)；
响应时间Response Time≤1ns；
工作电平Operating Voltage:6V/12V/24V/48V/120V
600502
SP-X-12
接线端子Terminals
600503
SP-X-24
接线端子Terminals
600504
SP-X-48
接线端子Terminals
600505
SP-X-120
接线端子Terminals
600601
天馈信号线电涌保护器
SPD for Antenna Feed Line
SP-T50-BNC
BNC

用于卫星接收站、微波站、通信站、
有线电视等馈线保护； for Sateleite Receiver Station,Micro-wave Station,Telecommunuication Station,Cable TV Feeder
最大通流容量Imax 20kA(8/20μs)；
工作频率Frequency 0-2.1GHz；
响应时间 Response Time≤100ns；
峰值功率Peak Power 500W
600601
SP-T75-F
F
600601
SP-T50-N
N
600602
SP-T50-TNC
TNC
600603
SP-T75-TNC
TNC
600604
SP-T50-7/16
7/16
600605
SP-T50-UHF
UHF
600606
SP-T50-SMA
SMA
600701
监控视频、有线电视信号线电涌保护器
SPD for
Video Surveillance,Cable TV
SP-S75-BNC
BNC
用于视频、射频信号；
for Video Frequency, Radio Frequency
最大通流容量Imax 10kA(8/20μs)；
工作频率Frequency 5M-1000MHz；
响应时间Response Time ≤1ns
600702
SP-S75-1
莲花头
600703
SP-S75-RF
RF
600704
SP-S75-F
F
600801
计算机数据信号线电涌保护器
SPD for
Computer Data Signal
SP-J-RJ45-10
RJ45

保护同轴网络线、集线器、网卡、网络交换机、数据线等设备；
for Network Coaxial Cable,HUB,Network Interface Card,Network Switch ,Data lines
最大通流容量Imax 10kA(8/20μs)；
响应时间Response Time ≤1ns；
传输速率Transmission Speed 10Mbps；
(货号Catalog Number 600802：100Mbps)
600802
SP-J-RJ45-100
RJ45
600803
SP-J-BNC-10
BNC
600804
SP-J-L9-10
L9
600805
SP-J-DB9-10
DB9
600806
SP-J-DB15-10
DB15
600807
SP-J-DB25-10
DB25
600808
SP-J-RJ11-10
RJ11
600809
SP-J-485-10
接线端子
Terminals
600901
通信线路电涌保护器
SPD for Telecommunication Line
SP-Y-RJ11
RJ11
保护拔号线、MODEM、PSTN、FAX等设备；
for Signal Lines,MODEM,PSTN,FAX Equipments
最大通流容量Imax 10kA(8/20μs)；
响应时间Response Time ≤1ns；
传输速率Transmission Speed 10Mbps
600902
SP-Y-JK
插件
Plug
600903
SP-Y-SR
接线端子
Terminals

多功能组合保护器 Multiple Functional Combination SPD
601001
视频监控三合一电涌保护器
3 in 1 SPD
for Video and Surveillance
SP-XBNC220V
接线端子
Terminals/BNC
电源最大持续运行电压Power Supply Uc：AC 320V
视频、音频最大持续运行电压Video,Audio Uc：8V
控制线路最大持续运行电压Cintrol Line Uc：30V
电源防雷限制电压Power Supply Limiting Voltage：≤900V
信号防雷限制电压Signal Lightning Protection Limiting Voltage：15V
控制防雷限制电压Control Line Lightning Protection Limiting Voltage Limiting Voltage：75V
电源防雷通流容量Power Supply Imax：
20 kA /max 30kA（8/20µs）
信号、控制防雷通流容量Signal,Control Line Imax：
5 kA /max 10kA（8/20µs）
信号、控制插入损耗Signal,Control LineInsert Loss：≤0.2 dB
信号、控制最大传输速率 Signal,Control l;ine Maximum Transmission Speed：10MHz
601002
视频监控三合一电涌保护器
3 in 1 SPD
for Video and Surveillance
SP-XBNC24V
接线端子
Terminals/BNC
电源最大持续运行电压Power Supply Uc：AC 40V
视频、音频最大持续运行电压Video,Audio Uc：8V
控制线路最大持续运行电压Cintrol Line Uc：30V
电源防雷限制电压Power Supply Limiting Voltage：≤75V
信号防雷限制电压Signal Lightning Protection Limiting Voltage：15V
控制防雷限制电压Control Line Lightning Protection Limiting Voltage Limiting Voltage：75V
电源防雷通流容量Power Supply Imax：
20 kA /max 30kA（8/20µs）
信号、控制防雷通流容量Signal,Control Line Imax：
5 kA /max 10kA（8/20µs）
视频插入损耗Vedio Insert Loss：≤0.2 dB
信号、控制最大传输速率 Signal,Control l;ine Maximum Transmission Speed：10MHz
601003
视频监控二合一电涌保护器
2 in 1 SPD
for Video and Surveillance
SP-BNC220V
接线端子
Terminals/BNC
电源最大持续运行电压Power Supply Uc：AC 320V
视频、音频最大持续运行电压Video,Audio Uc：8V
电源防雷限制电压Power Supply Limiting Voltage：≤900V
信号防雷限制电压Signal Lightning Protection Limiting Voltage：15V
电源防雷通流容量Power Supply Imax：
20 kA /max 30kA（8/20µs）
信号防雷通流容量Signal, Line Imax：
5 kA /max 10kA（8/20µs）
视频插入损耗Vedio Insert Loss：≤0.2 dB
信号最大传输速率 Signal, Maximum Transmission Speed：10MHz
601004
视频监控二合一电涌保护器
2 in 1 SPD
for Video and Surveillance
SP-BNC24V
接线端子
Terminals/BNC
电源最大持续运行电压Power Supply Uc：40V
视频、音频最大持续运行电压Video,Audio Uc：8V
电源防雷限制电压Power Supply Limiting Voltage：≤75V
信号防雷限制电压Signal Lightning Protection Limiting Voltage：15V
电源防雷通流容量Power Supply Imax：
20 kA /max 30kA（8/20µs）
信号防雷通流容量Signal, Line Imax：
5 kA /max 10kA（8/20µs）
视频插入损耗Vedio Insert Loss：≤0.2 dB
信号最大传输速率 Signal Maximum Transmission Speed：10MHz
601005
网络/电话/电源三合一电涌保护器
3 in 1 SPD
for Network,Telecommunication and Power Supply
SP-RJ45/11-220V
RJ45/RJ11
/GB-3P
电源最大持续运行电压Power Supply Uc：AC 320V
RJ45Data最大持续运行电压Video,Audio Uc：8V
RJ11通信最大持续运行电压RJ11Telecommunication Uc：130V
电源防雷限制电压Power Supply Limiting Voltage：≤900V
数据防雷限制电压Data Line Lightning Protection Limiting Voltage：15V
通信防雷限制电压Telecommunication Lightning Protection Limiting Voltage Limiting Voltage：160V
电源防雷通流容量Power Supply Imax：
20 kA /max 30kA（8/20µs）
数据,通信防雷通流容量Data, Telecommunication Imax：
5 kA /max 10kA（8/20µs）
数据,通信插入损耗Data,Telecommunication Insert Loss：≤0.2 dB
数据,通信最大传输速率 Data,Telecommunication Maximum Transmission Speed：10MHz
601006
网络/电源二合一电涌保护器
2 in 1 SPD
for Network, and Power Supply
SP-RJ45-220V
RJ45/GB3P
电源最大持续运行电压Power Supply Uc：AC 320V
RJ45数据最大持续运行电压 RJ45DataUc：8V
RJ11通信最大持续运行电压RJ11Telecommunication Uc：130V
电源防雷限制电压Power Supply Limiting Voltage：≤900V
数据防雷限制电压Data Line Lightning Protection Limiting Voltage：75V
电源防雷通流容量Power Supply Lightning Protection Imax：
20 kA /max 30kA（8/20µs）
数据防雷通流容量Data Line Lightning Protection Imax：
5 kA /max 10kA（8/20µs）
数据插入损耗Data Line Insert Loss：≤0.2 dB
数据最大传输速率 Data Line Maximum Transmission Speed：10MHz
601007
电话/电源二合一电涌保护器
2 in 1 SPD
for Telecommunication and Power Supply
SP-RJ11-220V
RJ11/GB3P
电源最大持续运行电压Power Supply Uc：AC 320V
RJ11通信最大持续运行电压RJ11 Telecommunication Uc：130V
电源防雷限制电压Power Supply Limiting Voltage：≤900V
通信防雷限制电压Telecommunication Lightning Protection Limiting Voltage：160V
电源防雷通流容量Power Supply Lightning Protection Imax：：
20 kA /max 30kA（8/20µs）
通信防雷通流容量Telecommunication Lightning Protection Imax：
：5 kA /max 10kA（8/20µs）
通信插入损耗Telecommunication Insert Loss：≤0.2 dB
通信最大传输速率
Telecommunication Maximum
Transmission Speed：10MHz
601008
电源专用型电涌保护器
SPD
for Power Supply
SP-C-20/LN
GB-3P
电源最大持续运行电压Power Supply Uc：AC 320V
电源防雷限制电压Power Supply Lightning Protection Limiting Voltage：≤900V
电源防雷通流容量Power Supply Lightning Protection Imax：
20 kA /max 30kA（8/20µs）
