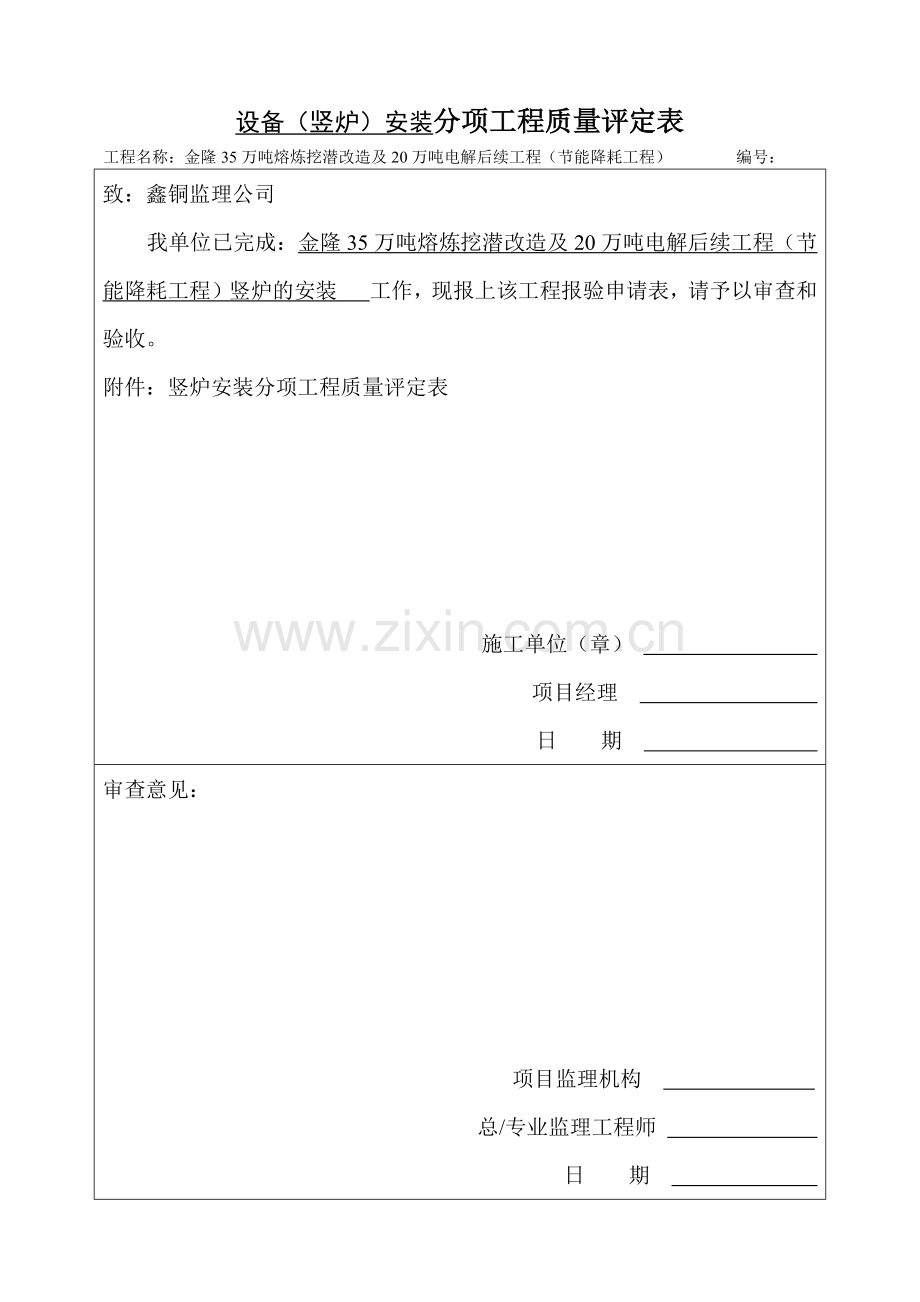

设备（竖炉）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）竖炉的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：竖炉安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期

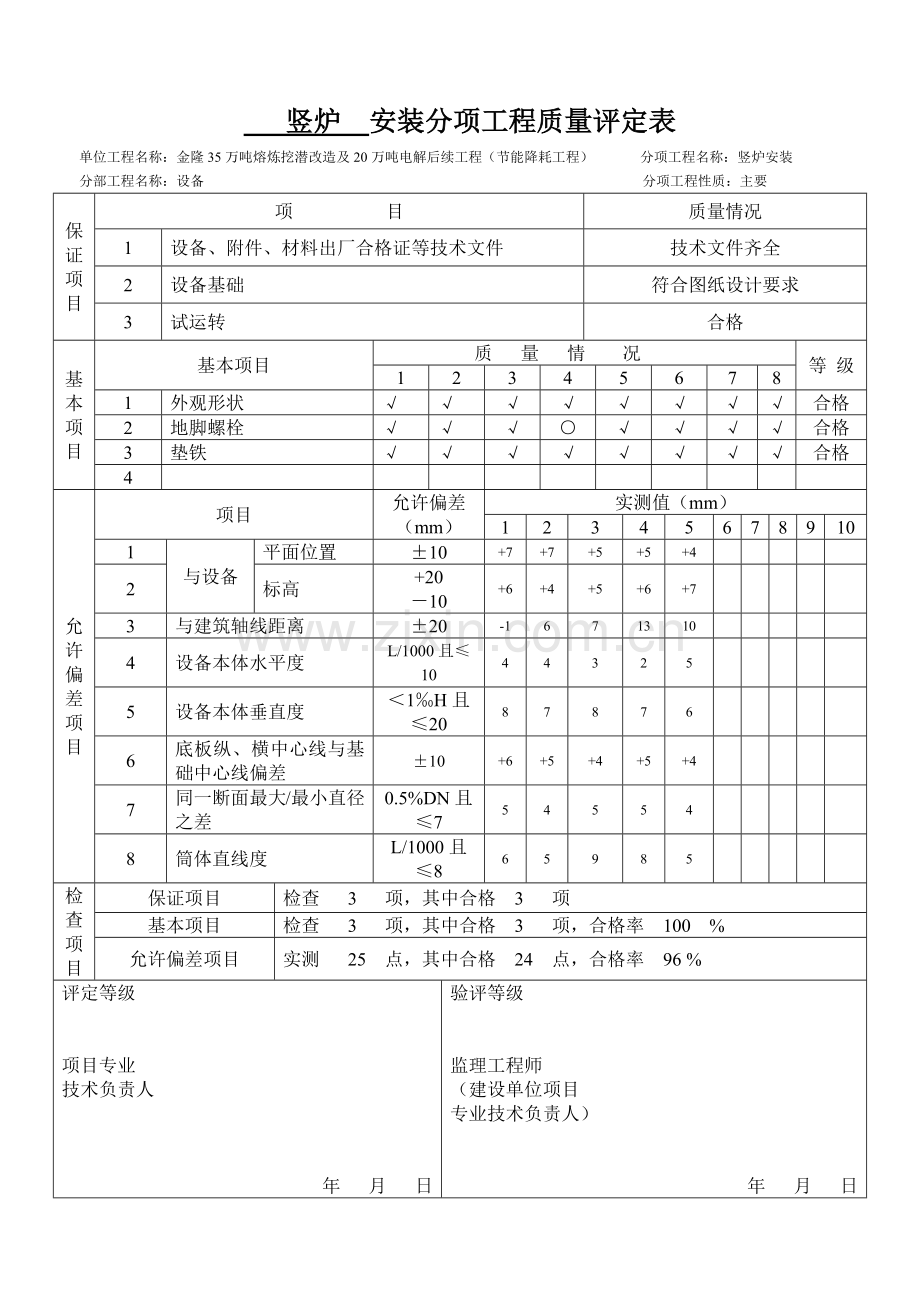

竖炉 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：竖炉安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
○
√
√
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+7
+7
+5
+5
+4

2
标高
+20
－10
+6
+4
+5
+6
+7

3
与建筑轴线距离
±20
-1
6
7
13
10

4
设备本体水平度
L/1000且≤10
4
4
3
2
5

5
设备本体垂直度
＜1‰H且≤20
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+5
+4
+5
+4

7
同一断面最大/最小直径之差
0.5%DN且≤7
5
4
5
5
4

8
筒体直线度
L/1000且
≤8
6
5
9
8
5

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日
设备（保温炉）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）保温炉的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：保温炉安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
保温炉 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：保温炉安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
×
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
√
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+7
+7
+5
+5
+4

2
标高
+20
－10
6
3
5
6
6

3
与建筑轴线距离
±20
-1
6
7
15
8

4
设备本体水平度
L/1000且≤10
4
4
3
2
5

5
设备本体垂直度
＜1‰H且≤20
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+5
+4
+5
+4

7
同一断面最大/最小直径之差
0.5%DN且≤7
5
4
5
8
4

8
筒体直线度
L/1000且
≤8
6
5
8
8
5

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日
设备（二次燃烧室）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）二次燃烧室的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：二次燃烧室安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
二次燃烧室 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：二次燃烧室安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
×
√
√
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+7
+6
+5
+5
+6

2
标高
+20
－10
+6
+2
+5
+6
+7

3
与建筑轴线距离
±20
+8
+9
+7
+12
+11

4
设备本体水平度
L/1000且≤10
5
5
7
6
5

5
设备本体垂直度
＜1‰H且≤20
8
7
8
5
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+2

7
同一断面最大/最小直径之差
0.5%DN且≤7
5
4
5
4
4

8
筒体直线度
L/1000且
≤8
6
4
7
7
5

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日
设备（稀释室）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）稀释室的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：稀释室安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
稀释室 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：稀释室安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
×
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+7
+6
+5
+5
+6

2
标高
+20
－10
+6
+4
+5
+6
+7

3
与建筑轴线距离
±20
+8
+6
+7
+13
+10

4
设备本体水平度
L/1000且≤10
5
5
6
6
5

5
设备本体垂直度
＜1‰H且≤20
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+4

7
同一断面最大/最小直径之差
0.5%DN且≤7
5
4
5
4
4

8
筒体直线度
L/1000且
≤8
6
4
7
7
5

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日
设备（保温炉燃烧风机）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）保温炉燃烧风机的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：保温炉燃烧风机安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
保温炉燃烧风机 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：保温炉燃烧风机安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
×
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+11
+6
+5
+5
+6

2
标高
+20
－10
+6
+4
+5
+6
+7

3
与建筑轴线距离
±20
+8
+6
+7
+10
+13

4
设备本体水平度
L/1000且≤10
5
5
6
6
5

5
设备本体垂直度
＜1‰H且≤10
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+4

7
电机联轴器径向位移
0.05
0.02
0.03
0.02
0.02
0.03

8
电机联轴器轴向位移
0.2/1000
0.1/
1000
0.12/
1000
0.12/
1000
0.1/
1000
0.15/
1000

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日

设备（保温炉稀释风机）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）保温炉稀释风机的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：保温炉稀释风机安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
保温炉稀释风机 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：保温炉稀释风机安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
×
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+11
+6
+5
+5
+6

2
标高
+20
－10
+6
+4
+5
+6
+4

3
与建筑轴线距离
±20
+8
+6
+7
+13
+10

4
设备本体水平度
L/1000且≤10
5
5
6
6
5

5
设备本体垂直度
＜1‰H且≤10
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+4

7
电机联轴器径向位移
0.05
0.02
0.03
0.02
0.02
0.03

8
电机联轴器轴向位移
0.2/1000
0.1/
1000
0.12/
1000
0.12/
1000
0.1/
1000
0.15/
1000

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日

设备（竖炉溜槽烘烤燃烧风机）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）竖炉溜槽烘烤燃烧风机的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：竖炉溜槽烘烤燃烧风机安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
竖炉溜槽烘烤燃烧风机 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：竖炉溜槽烘烤燃烧风机安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
×
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+11
+6
+5
+5
+6

2
标高
+20
－10
+6
+4
+5
+6
+7

3
与建筑轴线距离
±20
+8
+6
+7
+12
+8

4
设备本体水平度
L/1000且≤10
5
5
6
6
5

5
设备本体垂直度
＜1‰H且≤10
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+4

7
电机联轴器径向位移
0.05
0.02
0.03
0.02
0.02
0.03

8
电机联轴器轴向位移
0.2/1000
0.1/
1000
0.12/
1000
0.12/
1000
0.1/
1000
0.15/
1000

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日

设备（B排C排烧嘴燃烧风机）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）B排C排烧嘴燃烧风机的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：B排C排烧嘴燃烧风机安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
B排C排烧嘴燃烧风机 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：B排C排烧嘴燃烧风机安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
×
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+11
+6
+6
+7
+6

2
标高
+20
－10
+6
+4
+5
+8
+4

3
与建筑轴线距离
±20
+8
+5
+7
+13
+10

4
设备本体水平度
L/1000且≤10
5
5
3
6
5

5
设备本体垂直度
＜1‰H且≤10
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+4

7
电机联轴器径向位移
0.05
0.02
0.03
0.02
0.02
0.03

8
电机联轴器轴向位移
0.2/1000
0.1/
1000
0.12/
1000
0.12/
1000
0.1/
1000
0.15/
1000

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日

设备（A排烧嘴燃烧风机）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）A排烧嘴燃烧风机的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：A排烧嘴燃烧风机安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
A排烧嘴燃烧风机 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：A排烧嘴燃烧风机安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
×
√
√
合格
3
垫铁
√
√
√
√
√
√
√
√
合格
4

允许偏差项目
项目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
与设备
平面位置
±10
+11
+6
+5
+5
+6

2
标高
+20
－10
+6
+4
+5
+6
+7

3
与建筑轴线距离
±20
+8
+6
+7
+13
+10

4
设备本体水平度
L/1000且≤10
5
5
6
6
5

5
设备本体垂直度
＜1‰H且≤10
8
7
8
7
6

6
底板纵、横中心线与基础中心线偏差
±10
+6
+11
+4
+5
+4

7
电机联轴器径向位移
0.05
0.02
0.03
0.02
0.02
0.03

8
电机联轴器轴向位移
0.2/1000
0.1/
1000
0.12/
1000
0.12/
1000
0.1/
1000
0.15/
1000

检查项目
保证项目
检查 3 项，其中合格 3 项
基本项目
检查 3 项，其中合格 3 项，合格率 100 %
允许偏差项目
实测 25 点，其中合格 24 点，合格率 96 %
评定等级

项目专业
技术负责人

年 月 日
验评等级

监理工程师
（建设单位项目
专业技术负责人）

年 月 日

设备（冷却风机）安装分项工程质量评定表
工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 编号：
致：鑫铜监理公司
我单位已完成：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程）冷却风机的安装 工作，现报上该工程报验申请表，请予以审查和验收。
附件：冷却风机安装分项工程质量评定表

施工单位（章）
项目经理
日 期
审查意见：

项目监理机构
总/专业监理工程师
日 期
冷却风机 安装分项工程质量评定表
单位工程名称：金隆35万吨熔炼挖潜改造及20万吨电解后续工程（节能降耗工程） 分项工程名称：冷却风机安装
分部工程名称：设备 分项工程性质：主要
保证项目
项 目
质量情况
1
设备、附件、材料出厂合格证等技术文件
技术文件齐全
2
设备基础
符合图纸设计要求
3
试运转
合格
基本项目
基本项目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
1
外观形状
√
√
√
√
√
√
√
√
合格
2
地脚螺栓
√
√
√
√
√
√
√
√
合格
3
垫铁
√
√
√
√
√
√
√
×
合格
4

允许偏差项目
项目
允许偏差（mm）
