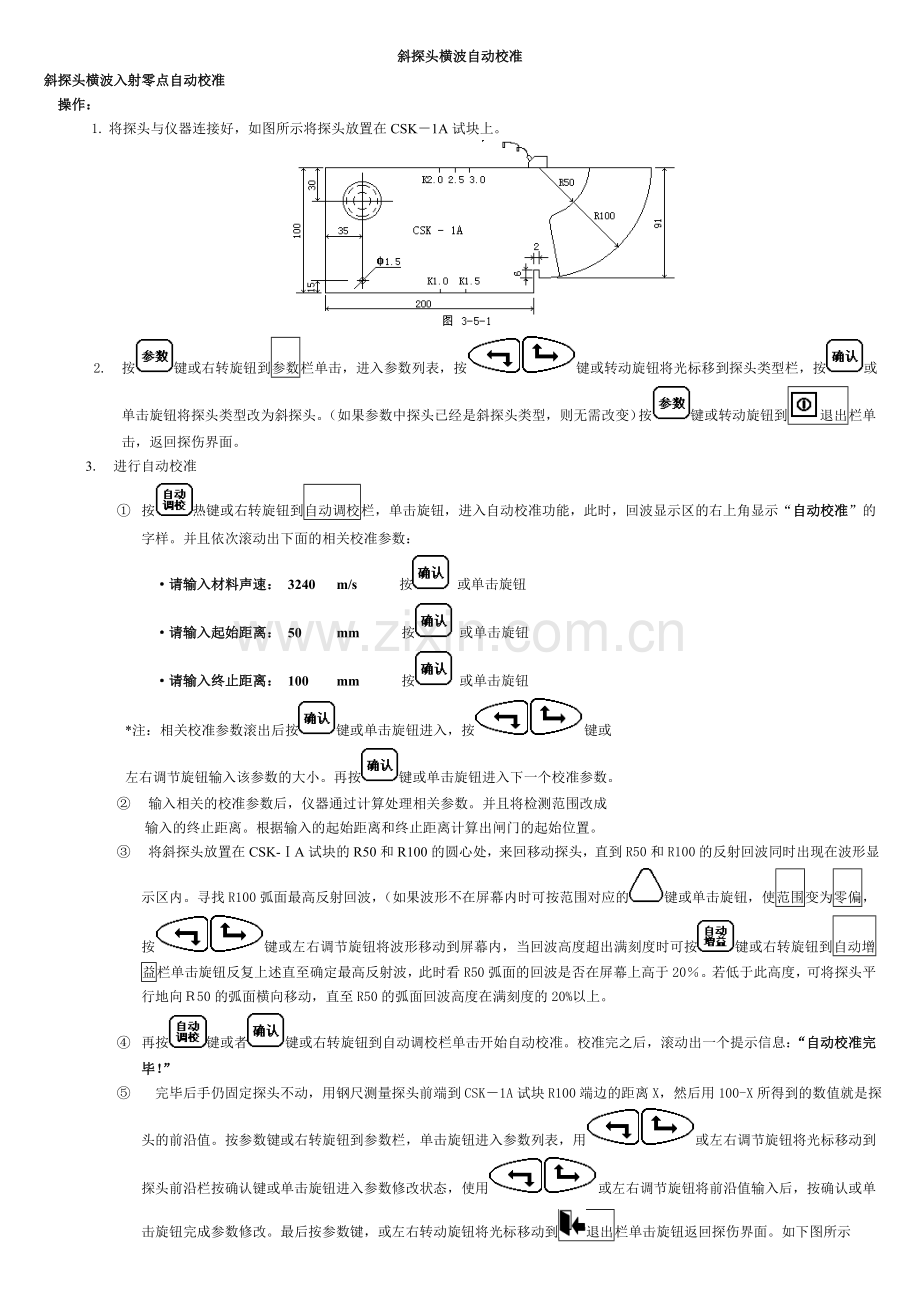

斜探头横波自动校准
斜探头横波入射零点自动校准
操作：
1. 将探头与仪器连接好，如图所示将探头放置在CSK－1A试块上。

2. 按键或右转旋钮到参数栏单击，进入参数列表，按键或转动旋钮将光标移到探头类型栏，按或单击旋钮将探头类型改为斜探头。（如果参数中探头已经是斜探头类型，则无需改变）按键或转动旋钮到退出栏单击，返回探伤界面。
3. 进行自动校准
① 按热键或右转旋钮到自动调校栏，单击旋钮，进入自动校准功能，此时，回波显示区的右上角显示“自动校准”的字样。并且依次滚动出下面的相关校准参数：
·请输入材料声速： 3240 m/s 按 或单击旋钮
·请输入起始距离： 50 mm 按 或单击旋钮
·请输入终止距离： 100 mm 按 或单击旋钮
*注：相关校准参数滚出后按键或单击旋钮进入，按键或
左右调节旋钮输入该参数的大小。再按键或单击旋钮进入下一个校准参数。
② 输入相关的校准参数后，仪器通过计算处理相关参数。并且将检测范围改成
输入的终止距离。根据输入的起始距离和终止距离计算出闸门的起始位置。
③ 将斜探头放置在CSK-ⅠA试块的R50和R100的圆心处，来回移动探头，直到R50和R100的反射回波同时出现在波形显示区内。寻找R100弧面最高反射回波，（如果波形不在屏幕内时可按范围对应的键或单击旋钮，使范围变为零偏，按键或左右调节旋钮将波形移动到屏幕内，当回波高度超出满刻度时可按键或右转旋钮到自动增益栏单击旋钮反复上述直至确定最高反射波，此时看R50弧面的回波是否在屏幕上高于20％。若低于此高度，可将探头平行地向Ｒ50的弧面横向移动，直至R50的弧面回波高度在满刻度的20%以上。
④ 再按键或者键或右转旋钮到自动调校栏单击开始自动校准。校准完之后，滚动出一个提示信息：“自动校准完毕！”

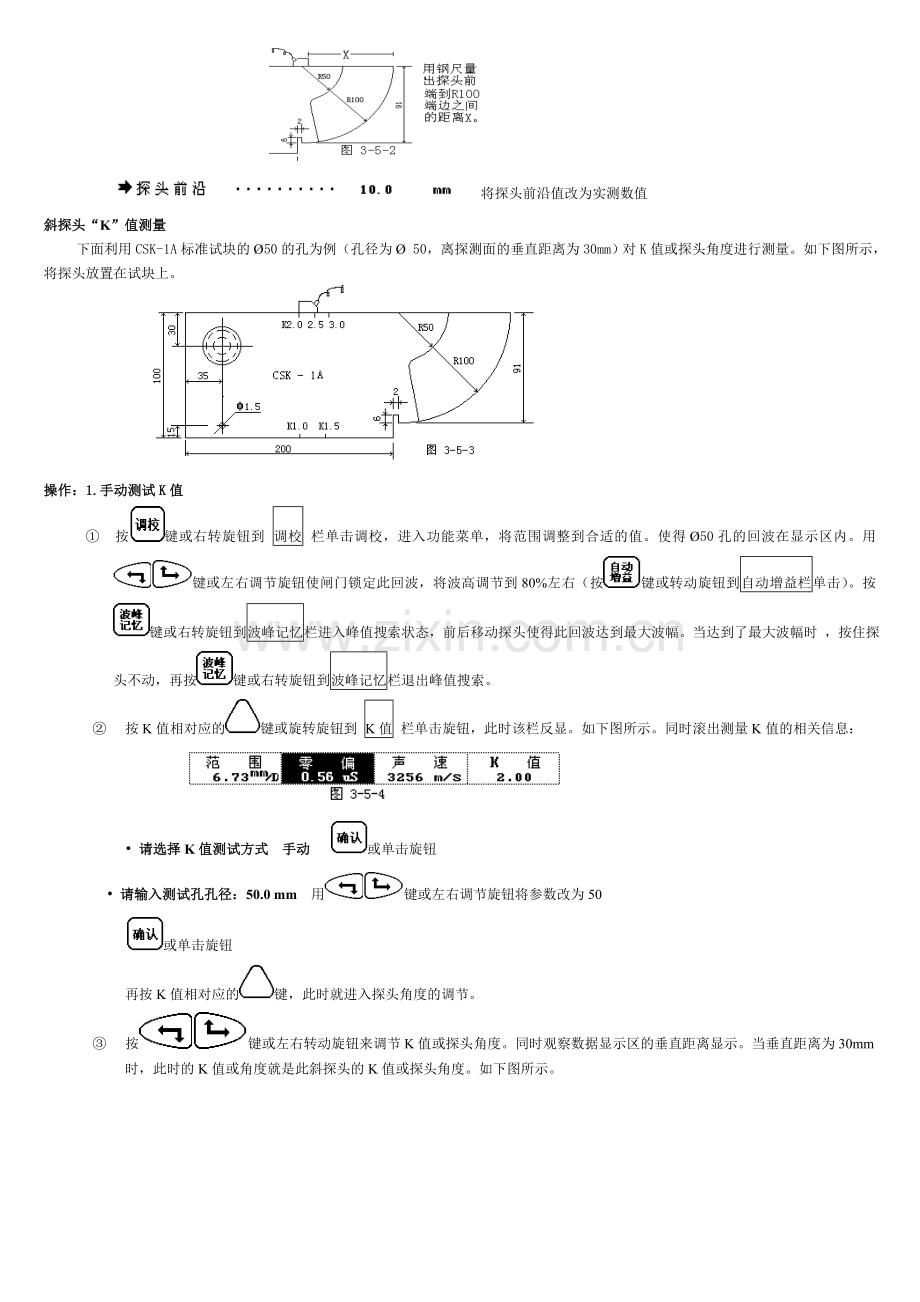

⑤ 完毕后手仍固定探头不动，用钢尺测量探头前端到CSK－1A试块R100端边的距离X，然后用100-X所得到的数值就是探头的前沿值。按参数键或右转旋钮到参数栏，单击旋钮进入参数列表，用或左右调节旋钮将光标移动到探头前沿栏按确认键或单击旋钮进入参数修改状态，使用或左右调节旋钮将前沿值输入后，按确认或单击旋钮完成参数修改。最后按参数键，或左右转动旋钮将光标移动到退出栏单击旋钮返回探伤界面。如下图所示

将探头前沿值改为实测数值
斜探头“K”值测量
下面利用CSK-1A标准试块的Ø50的孔为例（孔径为Ø 50，离探测面的垂直距离为30mm）对K值或探头角度进行测量。如下图所示，将探头放置在试块上。

操作：1.手动测试K值
① 按键或右转旋钮到 调校 栏单击调校，进入功能菜单，将范围调整到合适的值。使得Ø50孔的回波在显示区内。用键或左右调节旋钮使闸门锁定此回波，将波高调节到80%左右（按键或转动旋钮到自动增益栏单击）。按键或右转旋钮到波峰记忆栏进入峰值搜索状态，前后移动探头使得此回波达到最大波幅。当达到了最大波幅时 ，按住探头不动，再按键或右转旋钮到波峰记忆栏退出峰值搜索。
② 按K值相对应的键或旋转旋钮到 K值 栏单击旋钮，此时该栏反显。如下图所示。同时滚出测量K值的相关信息：

• 请选择K值测试方式 手动 或单击旋钮
• 请输入测试孔孔径：50.0 mm 用键或左右调节旋钮将参数改为50
或单击旋钮
再按K值相对应的键，此时就进入探头角度的调节。
③ 按键或左右转动旋钮来调节K值或探头角度。同时观察数据显示区的垂直距离显示。当垂直距离为30mm时，此时的K值或角度就是此斜探头的K值或探头角度。如下图所示。

注：如果知道探头K值或探头角度，用户也可以在参数列表中直接输入。
2.自动测试K值
① 按键或右转旋钮到 调校 栏单击旋钮，将范围调整到合适的值。使得Ø50孔的回波在显示区内。按键或左右转动旋钮使闸门锁定此回波，将波高调节到80%左右（利用自动增益功能）。按键或右转旋钮到波峰记忆栏进入峰值搜索状态，前后移动探头使得此回波达到最大波幅。当达到了最大波幅时 ，按住探头不动，再按键或右转旋钮到波峰记忆栏退出峰值搜索状态。
② 按K值相对应的键或旋转旋钮到 K值 栏单击旋钮，此时该栏反显。如下图3-5-6所示。同时滚出测量K值相关的信息：

图 3-5-6
• 请选择K值测试方式 手动 用或转动旋钮
提示信息变为：• 请选择K值测试方式 自动 按或单击旋钮
•请输入测试孔孔径：50.0 mm 用键或左右调节旋钮将参数改为50mm 按或单击旋钮
• 请输入测试孔深度：30.0 mm 用键或左右调节旋钮将参数改为30mm按或单击旋钮（如果显示的数值与实际数值相符则无需改动）
③ 此时如果已找到该测试孔的最高回波，则按键或转动旋钮到确认栏单击旋钮仪器将自动计算K值。如图。并在屏幕下方出现提示：
·所测为K值：X.XX

按或单击旋钮退出自动K值测试状态。
距离—波幅曲线的应用
进入曲线制作功能菜单
操作：
按键或右转旋钮到曲线栏，进入曲线制作功能菜单。如下图所示。

曲线的制作
操作：
① 在曲线制作子功能菜单中，按制作相对应的键或单击旋钮，此时该栏反显，同时滚出一个提示信息：请用闸门锁定测试点！信息消失后制作变为闸门移位，（此时按其对应的键或单击旋钮可对闸门移位和范围两种功能进行切换便于曲线制作中调节闸门位置和范围的选择。）在回波显示区的右上角显示当前的测试点。且测试点后面的数闪动。如下图3-6-3所示。（注意：在制作曲线时，是单闸门操作，闸门不能上下移动，只能左右平移）下面我们就用CSK—IIIA试块来制作DAC曲线。

② 选择测试点：
将探头放置在CSK－IIIA试块上，如图上图所示，对准第一个测试孔（10mm深的孔），移动探头直到找出最高波回波。使用键或左右转动旋钮移动闸门锁定此回波，按键，或右转旋钮到自动增益栏单击，把该回波的幅度调到80%左右。再按键锁定闸门内的最大回波（测试点后面的数字固定不闪烁时，表示以锁定回波）；再按键或右转旋钮到确认栏单击，完成该点的测试。此时显示的测试点后的序号自动向后顺延，并闪烁，表示进入下一个测试点的采样。按照上面的步骤锁定下一个测试点（20mm、30mm、40mm……）。依照以上方法逐点采样。
③ 制作波幅曲线的测试点最少要选择两个或两个以上，最多只有十个测试点可供选择。当您选择完测试点后，在新的测试点序号闪烁时，直接按键结束测试。同时仪器将针对刚才被选择的测试点自动的连接成一条平滑的曲线。

④ 对于DAC曲线来说此时得到的曲线是Ø1×6mm的基准线，根据探伤要求不同还需要根据相关标准来输入参数，从而得到探伤时所需要的三条曲线。按键或右转旋钮到参数栏单击旋钮 进入参数列表，用或左右调节旋钮将光标移动到评定栏按确认键或单击旋钮进入参数修改状态，使用或左右调节旋钮将数值输入后，按确认或单击旋钮完成参数修改。依照以上方法依次输入定量、判废、表面补偿的标准数值。最后按参数键，或左右转动旋钮将光标移动到退出栏单击旋钮返回探伤界面。

曲线的调整
如果用户对已制作出的波幅曲线稍有拐点时，可利用调整功能做局部的调整。
操作：在制作波幅曲线后按键或右转旋旋钮到曲线栏单击先进入曲线制作功能菜单，按调整相对应的键或转动旋钮到调整栏单击进入曲线调整功能，此时该栏反显，同时波幅曲线的第一个测试点上显示一个大三角形。在回波显示区的右上角显示：测试点：1的字样，说明此点被选定为调整点。如下图所示。

① 测试点的选择：
再按调整相对应的键或单击旋钮时，可选择其它的测试点来做调整点，被选择的测试点上显示一个大三角图形。当选择到最后一个测试点时，再按键或两次单击旋钮，又回到第一个测试点，如此反复。
② 调整：
当选定某一个测试点后，按键或左右转动旋钮来调整此测试点的波幅曲线的高度。
③ 退出调整：
当对想要的测试点调整完后，按键或按击旋钮退出调整子功能，并保存调整后的曲线数据。
3.6.3 曲线的删除
当用户删除已制作的波幅曲线，或者想重新制作曲线时，就要利用曲线的删除功能。
操作：
按键或右转旋旋钮到曲线栏单击先进入曲线制作功能菜单，再按删除相对应的键或转动旋钮到删除栏单击旋钮，进入曲线删除子功能，该栏反显。如下所示。同时滚动出
提示信息：确定要删除波幅曲线吗？--。连续按两次键或两次单击旋钮，即可删除该波幅曲线。如果用户不想删除的话，就按键或按击旋钮退出。
