高级化工检修电工理论试题(一).doc

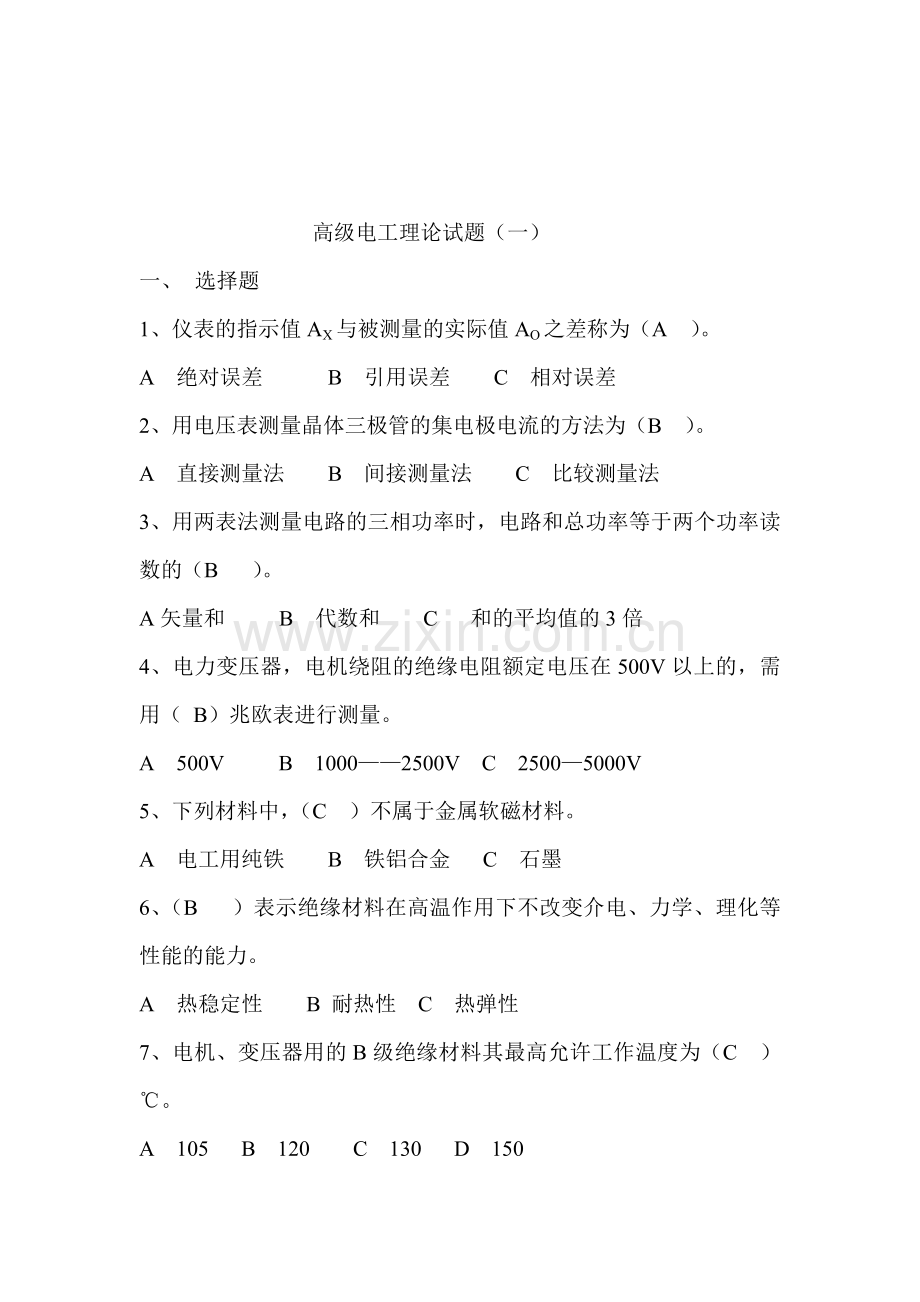

高级电工理论试题（一）
一、 选择题
1、仪表的指示值AX与被测量的实际值AO之差称为（A ）。
A 绝对误差 B 引用误差 C 相对误差
2、用电压表测量晶体三极管的集电极电流的方法为（B ）。
A 直接测量法 B 间接测量法 C 比较测量法
3、用两表法测量电路的三相功率时，电路和总功率等于两个功率读数的（B ）。
A矢量和 B 代数和 C 和的平均值的3倍
4、电力变压器，电机绕阻的绝缘电阻额定电压在500V以上的，需用（ B）兆欧表进行测量。
A 500V B 1000——2500V C 2500—5000V
5、下列材料中，（C ）不属于金属软磁材料。
A 电工用纯铁 B 铁铝合金 C 石墨
6、（B ）表示绝缘材料在高温作用下不改变介电、力学、理化等性能的能力。
A 热稳定性 B 耐热性 C 热弹性
7、电机、变压器用的B级绝缘材料其最高允许工作温度为（C ）℃。
A 105 B 120 C 130 D 150

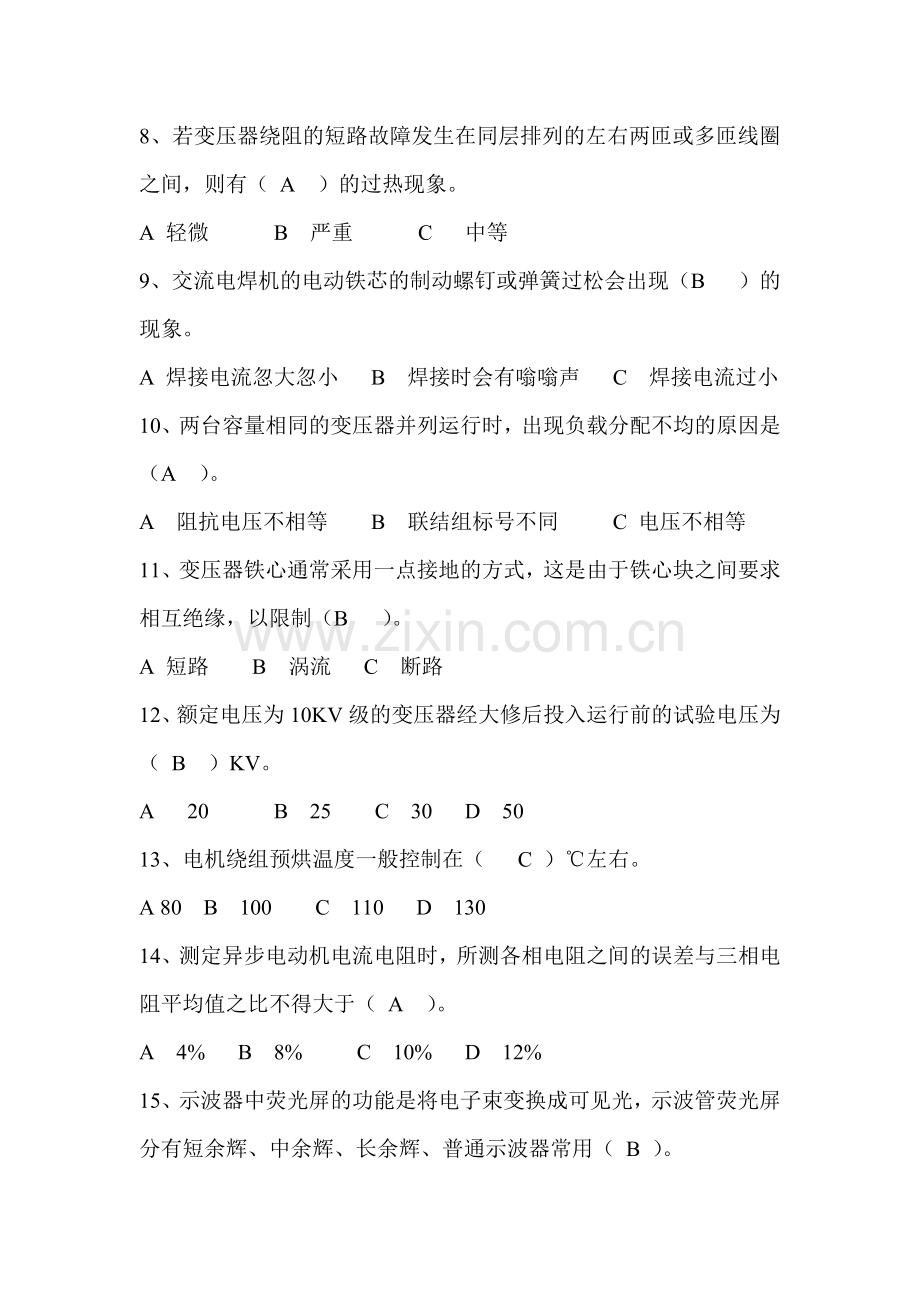

8、若变压器绕阻的短路故障发生在同层排列的左右两匝或多匝线圈之间，则有（ A ）的过热现象。
A 轻微 B 严重 C 中等
9、交流电焊机的电动铁芯的制动螺钉或弹簧过松会出现（B ）的现象。
A 焊接电流忽大忽小 B 焊接时会有嗡嗡声 C 焊接电流过小
10、两台容量相同的变压器并列运行时，出现负载分配不均的原因是（A ）。
A 阻抗电压不相等 B 联结组标号不同 C 电压不相等
11、变压器铁心通常采用一点接地的方式，这是由于铁心块之间要求相互绝缘，以限制（B ）。
A 短路 B 涡流 C 断路
12、额定电压为10KV级的变压器经大修后投入运行前的试验电压为（ B ）KV。
A 20 B 25 C 30 D 50
13、电机绕组预烘温度一般控制在（ C ）℃左右。
A 80 B 100 C 110 D 130
14、测定异步电动机电流电阻时，所测各相电阻之间的误差与三相电阻平均值之比不得大于（ A ）。
A 4% B 8% C 10% D 12%
15、示波器中荧光屏的功能是将电子束变换成可见光，示波管荧光屏分有短余辉、中余辉、长余辉、普通示波器常用（ B ）。
A 短余辉 B 中余辉 C 长余辉 D 余辉
16、一般良好的电压互感器一次线圈绝缘电阻不低于（D ）MΩ。
A 1000 B 2500 C 5000 D 500
17、对于电流互感器的选择，应使电流互感器的额定一次电流应在运行电流的（A ）范围内。
A 20—120% B 20—80% C 50—120% D 80—120%
18、容量在135KVA以下的配电变压器，其高压侧溶丝按（C ）倍额定电流选择。
A 1.2—1.5倍 B 1.5—2.5倍 C 2—3倍 D 4—7倍
19、磁感应强度的单位是（C ）。
A 安匝 B 安匝/米 C 高斯 D 马
20、在全电路中，端电压的高低随着负载的增大变化而（ A ）。
A 减小 B 增大 C 不变 D 不定
２1、低压电缆最低绝缘电阻不低于（ C ）MΩ才可以投入运行。
A 10 B 5 C 0.5 D 0.1
22、在NPN型晶体三极管放大电路中，如果基极与发射极短路，下列哪种说法正确（B ）。
A 晶体三极管将深度饱和 B 晶体三极管理将截止
C 晶体三极管理的集电结将是正偏
D 晶体三极管理发射结将反偏
23、在相同规格的情况下，下列哪种材料的磁阻最大（D ）。
A 铁 B 镍 C 钴 D 黄铜
24、通电导体在磁场中受力的方向可以用下列哪个定则来确定（ A ）。
A 左手定则 B 右手定则 C 左手螺旋定则 D 楞次定律
25、隔离开关不能用于下述哪种操作（D ）。
A 隔离电源形成明显的断开点 B 切断电压互感器
C 等电位操作 D 切开负荷电流
26、高压泄漏试验应选用（B ）设备。
A 大电流发生器 B 高压直流整流设备 C 高压摇表D 电桥
27、运行中的变压器如果分接开关的导电部分接触不良则会产生（ A ）现象。
A 过热，甚至烧毁整个变压器 B 放电火花使变压器老化
C 一次电流不稳定，使变压器绕组发热 D 产生过电压
28、制作电缆终端头时，耐油橡胶管应套到离线芯根部（B ）MM远处。
A 10 B 20 C 30 D 40
29、十进制数255编成二进制码时应该是（ D ）。
A 11111 B 111111 C 1111111 D 11111111
30、采用负反馈的好处是（ C ）
A 增大放大倍数 B 降低输出电阻
C 提高放大器工作稳定性 D 增高输入电阻
31、三相全控桥式整流电路中晶闸管最大导通角为（ C ）度。
A 180 B 150 C 120 D 60
32、滚动轴承的工作温度应低于润滑脂的滴点温度是（ D ）。
A 50—60℃ B 40—50℃ C 30—40℃ D 20—30℃
33、下列继电器（C ）是用于防跳闸回路。
A KA B KS C ＫＡＪ（ＴＢＪ） D KT
34、正常运行的电力系统，频率偏差不超过（D ）。
A —0.2HZ B —0.5HZ C ± 0.2HZ D ± 0.5HZ
35、直流小母线和控制盘的电压小母线，在断开其它连接支路时，绝缘电阻应小于（A ）MΩ。
A 10 B 20 C ３０ Ｄ ５０
36、用木棒探测运行变压器的声音，当听到“噼啪”声时一般为变压器（ C ）。
A 铁芯松动 B 过负荷 C 内部绝缘击穿 D 套管表面闪络
37、变压器交流耐压试验加至试验电压，持续时间为（B ）秒。
A 15 B 60 C 120 D 300
38、下列人员中，（ C ）不得签发工作票。
A 电气负责人 B 生产领导人 C 工作负责人 D 技术人员
39、导体在均匀磁场中切割磁力线时，感应电动势的大小与（C ）因素有关。
A 导体的截面积 B 导体的总重量 C 导体运动的速度
D导体运动的方向与磁力线的夹角的正切值
40、高压负荷开关可以断开的最大电流是（ A ）。
A 短路电流 B 规定的过负荷电流 C 额定电流
D 线路的电容电流
41、数字电路的特点是（ B ）。
A 输入输出的信号都是连续的 B 输入输出的信号都是离散的。
C 输入连续、输出是离散的 D 输入信号离散、输出连续
42、GN系列隔离开关三相不同期距离应不超过（B ）mm。
A 1 B 3 C 5 D 7
43、10KV直线杆上架设两条回路，其两层横担间垂直距离不应小于（ C）mm。
A 300 B 500 C 800 D 1000
44在额定电压下接触器中的铁芯不能闭合时励磁线圈会严重发热，原因是（ C）。
A 磁阻增大，线圈阻抗减小 B 磁动势增大、磁通增多
C 磁阻增大 涡流增大 D 铁损增大，电流增大
45、目前，电缆断线故障多数采用（ A ）仪器来测量。
A 电压表 B 脉冲示波器 C 摇表 D 电流表
46、变压器的工作原理是（D ）。
A绕组的匝比等于电压比 B 原副边绕组的耦合
C 由于磁通的变化而产生电势 D 根据电磁感应原理
47、因二极管具有（ A ）特性而把二极管可以当作开关使用。
A单向导电性 B 不改变输入脉冲的形状 C 正向电流大于反向电流 D 同负荷有关
48、使用万用表时应尽量避免用（ A ）档，需使用该档，操作应该快一些。
A R×1 B R×100 C R×1K D R×1OK
49、电动机绕组层间绝缘宽度应为槽形中间宽度的（ C ）倍。
A 1.5—1.8倍 B 2—2.5倍 C 2.5—3倍 D 3.5倍
50、异步电动机通常在负荷为（ C ）PN时，效率最高。
A 0.5—0.6 B 0.6—0.75 C 0.75—0.8 D 0.85—0.9
51、如果电网容量允许，笼型异步机电动机应采用（A ）。
A 直接起动 B Y—△起动 C Y—Y起动 D 软起动
52、额定电压为380V的三相异步电动机，其短路电压一般在（B ）V之间为合格。
A 60—70 B 70—95 C 110—130 D 130—150
53、要使同步发电机的输出功率提高，则必须（D ）。
A 增大励磁电流 B 提高发电机的端电压 C 增大发电机负荷 Ｄ 增大原动机的输入功率
54、有一个线圈的电感是0.5H，当通有交流电50HZ时感抗值是（ C ）。
A 50Ω B 78.5Ω C 157Ω D 314Ω
55、正弦交流电的有效值等于其最大值的（ d ）倍。
A 2 B 1/2 C （2 ）1/2 D 1/（2 ）1/2
56、应用于有色金属冶炼的感应加热技术中高频感应炉利用（B ）。
A 趋肤效应 Ｂ 涡流效应 Ｃ 热效应 D 磁化效应
57、有一根载有10A的电流，长度为50cm的直导线，在均匀磁场中所受的最大作用力为0.15N，此均匀磁场的磁感应强度为（B ）。
A 0.003T B 0.03T C 0.75T D 75T
58、有一表头，量程为100µA，内阻为1000Ω，如果要改装成量程是100MA的毫安表，问需并联（C ）Ω的电阻。
A 1000 B 10 C 1.001 D 1
59、电容器的电容量与电容器极板之间的关系是（A ）。
A 电容量与极板面积成正比与极板间距成反比
B 电容量与极板面积成反比与极板间距成正比
C电容量与极板面积成反比与极板间距无关
D电容量与极板面积成正比与极板间距无关
60、变压器的保护有（D ）。
A 过流保护 B 瓦斯保护 C 接地保护 D 包括前者
61、三相笼型异步电动机采用 Y—△减压起动时，定子绕组Y接时的起动转矩为△接时起动转矩的（A ）。
A 1/3 B 1/（3）1/2 C 1/2 D 1/（2）1/2
62、下列（ B ）不属于交流接触器触头过热式灼伤的主要原因。
A 触头接触压力不足 B 电源电压过低
C 触头溶焊 D 触头磨损
63、研磨电刷的接触表面时应采用（ C ）号砂布。
A 80号 B 180号 C 00号 D 150号
64、互感器的最主要作用是（A ）。
A 变大电流为小电流，变高电压为低电压
B 便于集中管理，实现远方控制
C 二次接线不受一次控制
D 二次侧接地，保证人身安全
65、横担上下倾斜，左右偏歪不应大于（D ）。
A 横担长度的10% B横担长度的8% C横担长度的6%
D横担长度的2%
66、计算机的时钟脉冲非常稳定，其波形为（C ）。
A 正弦波 B 光脉冲 C 矩形波 D 锯齿波
67、把一个三进制计数器和一个四进制计数器串联起来可构成（ B）。
A 七进制计数器 B 12进制计数器 C 14进制计数器
D 24进制计数器
68、高压线路的档距在城市和居民区为（B ）。
A 25——30M B 60—100M C 100—150M D 150—170M
69、集成运算放大器的最大特点是（ B ）
A 开环增益很大，体积小 B 开环增益很大，输入阻抗大
C 开环增益很大，输出阻抗高 D 开环增益很大，输入阻抗高，输出阻抗小
70、用于将矩形波转化为尖脉冲的电路是（D ）。
A LC振荡电路 B RC振荡电路 C 积分电路 D 微分电路
二、 判断题
1、通电导体在磁场中受到的电动力的大小仅与磁场强弱有关。
2、多油断路器的相间绝缘，主要是用油作绝缘介质的。1
3、55KW三相异步电动机应选用DZ10—100/2的空气断路器。（ ）。
4、变压器高压侧保险连续多次熔断，说明变压器容量选择偏小，应用同型较大容量的变压器更换。
5、三相对称电路分析计算可以归结为一相电路计算，其它两相可依次滞后120度直接写出其解释式。1
6、运行中的变压器油色变化过快，油内出现碳质等，应立既将变压器停运，并进行处理。1
7、使电介质发生击穿的最低电压称为击穿电压。
8、6—10KV的油浸式变压器需浸油5—6小时，才能进行交流耐压试验。（ 1 ）
9、电压互感器正常运行时相当于一个空载运行的降压变压器。（ 1 ）
10、重新安装硬母线的相间中心距离决定于热稳定的要求。（ ）
三、 计算题。
1、电路如图已知图中，R1= R2= R3= R4=3Ω，R5=6Ω，试求当控制开关K打开和闭合时，电路中a、b两端的等效电阻Rab的值是多少？
a R1
R5 R2 K
R3
b R4
2、一台并励直流电动机，额定电功率PN=7.5KW，额定电压UN=220V，额定电流IN=42.61A，额定转速NN=1500转/分钟。
试求： 1、额定效率
2、额定转矩

选择题
1A 2B 3 B 4 B 5 C 6 B 7C 8A 9 B 10 A 11 B 12 B 13 C 14 A 15 B 17 A 18 C 19 C 20 A 21 C 22B 23 D 24 A 25 D 26 D 27 A ２８ Ｂ ２９ Ｄ ３０ Ｃ ３１ Ｃ 32 D 33C 34 D 35 A 36 C 37 B 38 C 39 C 40 B 41 B 42 B 43 C 44 A 45 B 46 D 47A ４８ Ａ ４９ Ａ 50 C 51 A ５２ Ｂ ５３D 54 C ５５Ｄ 56 B 57 B 58C ５９ A 60D ６１ Ａ ６２ Ｂ ６３ Ｃ 64 A 65 D ６６Ｃ ６７ Ｂ ６８ Ｂ ６９ Ｂ ７０Ｄ
判断题
1 × 2 √ 3× 4× 5√ 6√ 7× 8√ 9 √ 10 ×
计算题
1（1）K打开时 Rab=R5‖（R1+R3）. （R2+R4）/（R1+R3）+ (R2+R4)
=6‖(3+3). (3+3)/ (3+3)+ (3+3)=2
(2)K闭合时 Rab=R5‖{（R1‖R2‖）（R4‖R3）}
=6‖{（3×3‖3+3）+（3×3‖3+3）}
=2
（3）答略
