实验5 计数器及其应用
　　一、实验目的
　　1、学习用集成触发器构成计数器的方法
　　2、掌握中规模集成计数器的使用及功能测试方法
　　3、运用集成计数计构成1/N分频器
　　二、实验原理
计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多。按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。根据计数制的不同，分为二进制计数器，十进制计数器和任意进制计数器。根据计数的增减趋势，又分为加法、减法和可逆计数器。还有可预置数和可编程序功能计数器等等。目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列，就能正确地运用这些器件。
　　1、用D触发器构成异步二进制加／减计数器
　　图5－9－1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T'触发器，再由低位触发器的端和高一位的CP端相连接。

图5－9－1 四位二进制异步加法计数器
若将图5－9－1稍加改动，即将低位触发器的Q端与高一位的CP端相连接，即构成了一个4位二进制减法计数器。
　　2、中规模十进制计数器

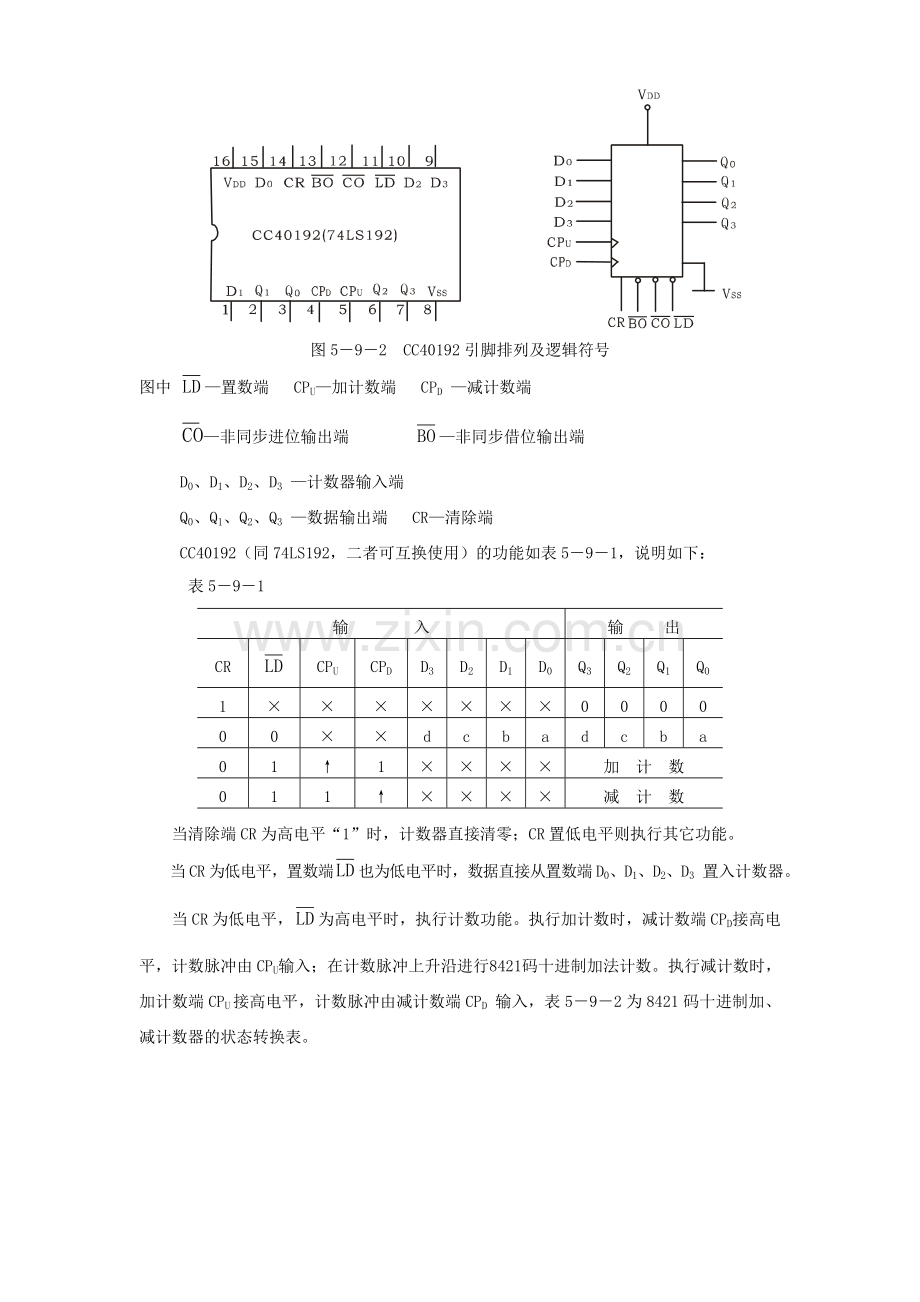

CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如图5－9－2所示。

图5－9－2 CC40192引脚排列及逻辑符号
图中 —置数端 CPU—加计数端 CPD —减计数端
—非同步进位输出端 —非同步借位输出端
D0、D1、D2、D3 —计数器输入端
Q0、Q1、Q2、Q3 —数据输出端 CR—清除端
　CC40192（同74LS192，二者可互换使用）的功能如表5－9－1，说明如下：
　 表5－9－1

输 入
输 出
CR

CPU
CPD
D3
D2
D1
D0
Q3
Q2
Q1
Q0
1
×
×
×
×
×
×
×
0
0
0
0
0
0
×
×
d
c
b
a
d
c
b
a
0
1
↑
1
×
×
×
×
加 计 数
0
1
1
↑
×
×
×
×
减 计 数
当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。
　 当CR为低电平，置数端也为低电平时，数据直接从置数端D0、D1、D2、D3 置入计数器。
当CR为低电平，为高电平时，执行计数功能。执行加计数时，减计数端CPD 接高电平，计数脉冲由CPU 输入；在计数脉冲上升沿进行 8421 码十进制加法计数。执行减计数时，加计数端CPU接高电平，计数脉冲由减计数端CPD 输入，表5－9－2为8421码十进制加、减计数器的状态转换表。

表5－9－2 加法计数

输入脉冲数
0
1
2
3
4
5
6
7
8
9
输出
Q3
0
0
0
0
0
0
0
0
1
1
Q2
0
0
0
0
1
1
1
1
0
0
Q1
0
0
1
1
0
0
1
1
0
0
Q0
0
1
0
1
0
1
0
1
0
1

减计数
3、计数器的级联使用
一个十进制计数器只能表示0～9十个数，为了扩大计数器范围，常用多个十进制计数器级联使用。
同步计数器往往设有进位（或借位）输出端，故可选用其进位（或借位）输出信号驱动下一级计数器。
图5－9－3是由CC40192利用进位输出控制高一位的CPU端构成的加数级联图。

图5－9－3 CC40192级联电路
4、实现任意进制计数
(1) 用复位法获得任意进制计数器
假定已有N进制计数器，而需要得到一个M进制计数器时，只要M＜N，用复位法使计数器计数到M时置“0”，即获得M进制计数器。如图5－9－4所示为一个由CC40192十进制计数器接成的6进制计数器。
(2) 利用预置功能获M进制计数器
图5－9－5为用三个CC40192组成的421进制计数器。
外加的由与非门构成的锁存器可以克服器件计数速度的离散性，保证在反馈置“0”信号作用下计数器可靠置“0”。

图5－9－4 六进制计数器 图5－9－5 421进制计数器
图5－9－6是一个特殊12进制的计数器电路方案。在数字钟里，对时位的计数序列是1、2、…11，12、1、…是12进制的，且无0数。如图所示，当计数到13时，通过与非门产生一个复位信号，使CC40192(2)〔时十位〕直接置成0000，而CC40192(1)，即时的个位直接置成0001，从而实现了5－5－1－12计数。

图5－9－6 特殊12进制计数器
三、实验设备与器件
1、 ＋5V直流电源 2、 双踪示波器
3、 连续脉冲源 4、 单次脉冲源
5、 逻辑电平开关 6、 逻辑电平显示器
7、 译码显示器
8、 CC4013×2（74LS74） CC40192×3（74LS192）
CC4011（74LS00） CC4012（74LS20）
　　四、实验内容
　　1、用CC4013或74LS74 D触发器构成4位二进制异步加法计数器。
　 (1) 按图5－9－1接线，D 接至逻辑开关输出插口，将低位CP0 端接单次脉冲源，输出端Q3、Q2、Q3、Q0 接逻辑电平显示输入插口，各D接高电平“1”。
　 (2) 清零后，逐个送入单次脉冲，观察并列表记录 Q3～Q0 状态。
　 (3) 将单次脉冲改为1HZ的连续脉冲，观察Q3～Q0的状态。
(4) 将1Hz的连续脉冲改为1KHz，用双踪示波器观察CP、Q3、Q2、Q1、Q0 端波形，描绘之。
5) 将图5－9－1电路中的低位触发器的Q端与高一位的CP端相连接，构成减法计数器，按实验内容2)，3)，4)进行实验，观察并列表记录Q3～Q0 的状态。
　　2、测试CC40192或74LS192同步十进制可逆计数器的逻辑功能
　　计数脉冲由单次脉冲源提供，清除端CR、置数端、数据输入端D3 、D2、D1、D0 分别接逻辑开关，输出端 Q3、Q2、Q1、Q0接实验设备的一个译码显示输入相应插口A、B、C、D；和接逻辑电平显示插口。按表5－9－1逐项测试并判断该集成块的功能是否正常。
　 (1)　清除
　　令CR=1，其它输入为任意态，这时Q3Q2Q1Q0＝0000，译码数字显示为0。清除功能完成后，置CR＝0
　 (2)　置数
　 CR＝0，CPU，CPD 任意，数据输入端输入任意一组二进制数，令= 0，观察计数译码显示输出，予置功能是否完成，此后置＝1。
　 (3)　加计数
　　CR＝0，＝CPD ＝1，CPU 接单次脉冲源。清零后送入10个单次脉冲，观察译码数字显示是否按8421码十进制状态转换表进行；输出状态变化是否发生在CPU 的上升沿。
　 (4)　减计数
　　CR＝0，＝CPU ＝1，CPD 接单次脉冲源。参照3)进行实验。
　　3、图5－9－3所示，用两片CC40192组成两位十进制加法计数器，输入1Hz连续计数脉冲，进行由00—99累加计数，记录之。
　4、将两位十进制加法计数器改为两位十进制减法计数器，实现由99—00递减计数，记录之。
5、按图5－9－4电路进行实验，记录之。
　 6、按图5－9－5，或图5－9－6进行实验，记录之。
7、设计一个数字钟移位60进制计数器并进行实验。
五、实验结论
　　2、测试CC40192或74LS192同步十进制可逆计数器的逻辑功能
按图5-9-2连接电路，并根据5-91逐项测试并判断该集成块，可得出该集成块具有清除、置数、加计数、减计数的功能，因此该集成块功能正常。
3、 图5－9－3所示，用两片CC40192组成两位十进制加法计数器，输入1Hz连续计数脉冲，进行由00—99累加计数，记录之。
按图5-9-3连接电路，令CPD=1，CR1=CR2=0，=1，当输入1HZ连续计数脉冲时，可观察到译码显示器由00-99累加计数，因此，该十进制加法计数器可正常工作。
4、 将两位十进制加法计数器改为两位十进制减法计数器，实现由99—00递减计数。
5、 按图5-9-3连接线路，令CPU ＝1，CR＝０，=1，在CPD端接入１HZ连续计数脉冲时，可观察到译码显示器由９９－００递减计数，因此，该两位十进制减法计数器功能正常。
5、按图5－9－4电路进行实验，记录之。
按图５－９－４连接电路，并根据表５－９－１逐项进行测试，可得出该六进制计数器也具有清除、置数、加计数、减计数的功能，因此该集成块改造成功。
6、按图5－9－5，或图5－9－6进行实验，记录之。
　　 按图5-9-４连接电路，令CPD=1，CR1=CR2=0，经测试从数码管观察到由０１－１２进行累加计数，说明把两个十进制计数器改造成的十二进制计数器可以正常工作。
7、设计一个数字钟移位60进制计数器并进行实验。
将十进制计数器的CPU 端接计数脉冲，端接入六进制计数器的CPU 端，经测试可实现
００－５９累加计数。

六、实验心得
这次实验主要是测试验证一些常用的计数器的功能，让我真真正正的在实践中体会到了课本里的理论知识，由于课本上的知识太多，平时课间的学习并不能很好的理解和运用各个元件的功能，平时看课本时，有时问题老是弄不懂，做完实验后，那些问题就迎刃而解了。而且还可以记住很多东西。比如一些计数器的功能及其应用，通过动手实践让我们对各个元件映象深刻。所以在这次实验过程中，我了解了很多计数器的功能，并且对于其在电路中的使用有了更多的认识。　通过实验，加强了我的动手、思考和解决问题的能力。
但在这次实验中我们遇到了一些难题，就是在街线路时心里想着这样的接法可以行得通，但实际接上电路，总是实现不了，因此耗费在这上面的时间用去很多。
总的来说还是收获蛮大的，就是让我知道计数器除了计数功能外，还有一些附加功能，如异步复位、预置数、保持。虽然计数器产品一般只有二进制和十进制两种，有了这些附加功能，我们就可以方便地用我们可以得到的计数器来构成任意进制的计数器。
