东风4B型(DF4B)内燃机车故障处理20条.doc

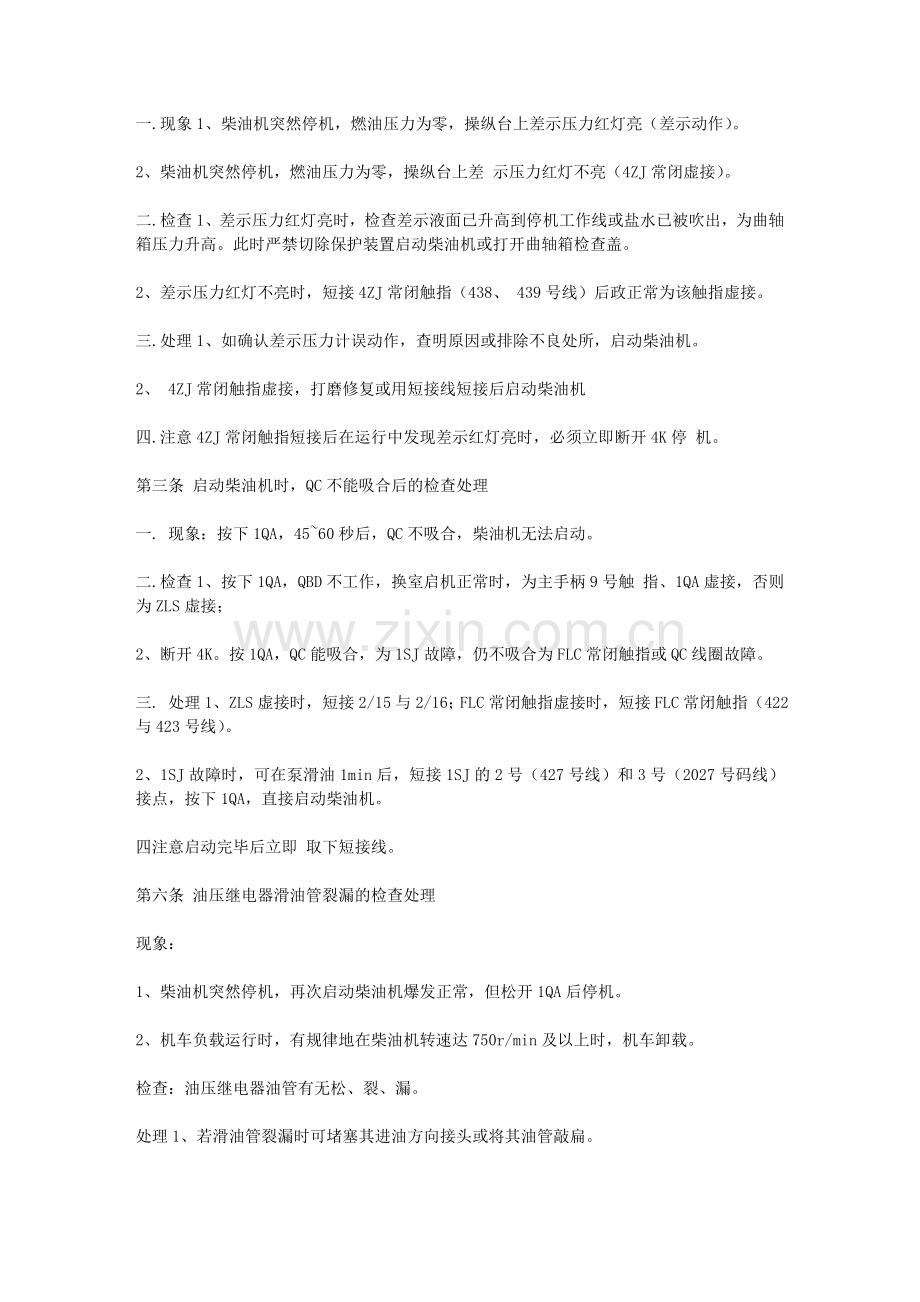

一.现象1、柴油机突然停机，燃油压力为零，操纵台上差示压力红灯亮（差示动作）。

2、柴油机突然停机，燃油压力为零，操纵台上差 示压力红灯不亮（4ZJ常闭虚接）。

二.检查1、差示压力红灯亮时，检查差示液面已升高到停机工作线或盐水已被吹出，为曲轴箱压力升高。此时严禁切除保护装置启动柴油机或打开曲轴箱检查盖。

2、差示压力红灯不亮时，短接4ZJ常闭触指（438、 439号线）后政正常为该触指虚接。

三.处理1、如确认差示压力计误动作，查明原因或排除不良处所，启动柴油机。

2、 4ZJ常闭触指虚接，打磨修复或用短接线短接后启动柴油机

四.注意4ZJ常闭触指短接后在运行中发现差示红灯亮时，必须立即断开4K停 机。

第三条 启动柴油机时，QC不能吸合后的检查处理

一. 现象：按下1QA，45~60秒后，QC不吸合，柴油机无法启动。

二.检查1、按下1QA，QBD不工作，换室启机正常时，为主手柄9号触 指、1QA虚接，否则为ZLS虚接；

2、断开4K。按1QA，QC能吸合，为1SJ故障，仍不吸合为FLC常闭触指或QC线圈故障。

三. 处理1、ZLS虚接时，短接2/15与2/16；FLC常闭触指虚接时，短接FLC常闭触指（422与423号线）。

2、1SJ故障时，可在泵滑油1min后，短接1SJ的2号（427号线）和3号（2027号码线）接点，按下1QA，直接启动柴油机。

四注意启动完毕后立即 取下短接线。

第六条 油压继电器滑油管裂漏的检查处理

现象：

1、柴油机突然停机，再次启动柴油机爆发正常，但松开1QA后停机。

2、机车负载运行时，有规律地在柴油机转速达750r/min及以上时，机车卸载。

检查：油压继电器油管有无松、裂、漏。

处理1、若滑油管裂漏时可堵塞其进油方向接头或将其油管敲扁。

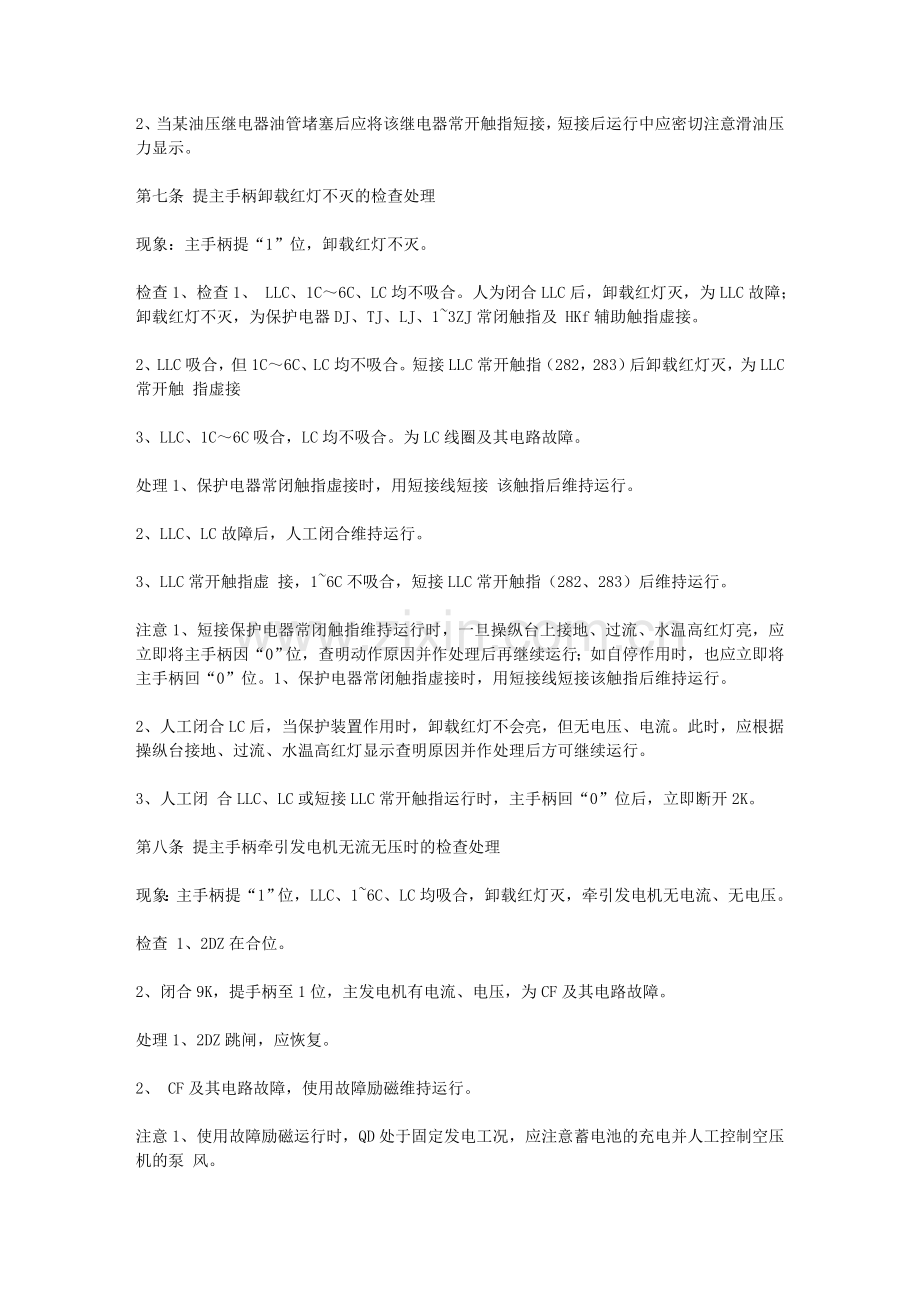

2、当某油压继电器油管堵塞后应将该继电器常开触指短接，短接后运行中应密切注意滑油压力显示。

第七条 提主手柄卸载红灯不灭的检查处理

现象：主手柄提“1”位，卸载红灯不灭。

检查1、检查1、 LLC、1C～6C、LC均不吸合。人为闭合LLC后，卸载红灯灭，为LLC故障；卸载红灯不灭，为保护电器DJ、TJ、LJ、1~3ZJ常闭触指及 HKf辅助触指虚接。

2、LLC吸合，但1C～6C、LC均不吸合。短接LLC常开触指（282，283）后卸载红灯灭，为LLC常开触 指虚接

3、LLC、1C～6C吸合，LC均不吸合。为LC线圈及其电路故障。

处理1、保护电器常闭触指虚接时，用短接线短接 该触指后维持运行。

2、LLC、LC故障后，人工闭合维持运行。

3、LLC常开触指虚 接，1~6C不吸合，短接LLC常开触指（282、283）后维持运行。

注意1、短接保护电器常闭触指维持运行时，一旦操纵台上接地、过流、水温高红灯亮，应立即将主手柄因“0”位，查明动作原因并作处理后再继续运行；如自停作用时，也应立即将主手柄回“0”位。1、保护电器常闭触指虚接时，用短接线短接该触指后维持运行。

2、人工闭合LC后，当保护装置作用时，卸载红灯不会亮，但无电压、电流。此时，应根据操纵台接地、过流、水温高红灯显示查明原因并作处理后方可继续运行。

3、人工闭 合LLC、LC或短接LLC常开触指运行时，主手柄回“0”位后，立即断开2K。

第八条 提主手柄牵引发电机无流无压时的检查处理

现象：主手柄提“1”位，LLC、1~6C、LC均吸合，卸载红灯灭，牵引发电机无电流、无电压。

检查 1、2DZ在合位。

2、闭合9K，提手柄至1位，主发电机有电流、电压，为CF及其电路故障。

处理1、2DZ跳闸，应恢复。

2、 CF及其电路故障，使用故障励磁维持运行。

注意1、使用故障励磁运行时，QD处于固定发电工况，应注意蓄电池的充电并人工控制空压机的泵 风。

2、使用故障励磁运行时，若遇手柄回“0”位卸载红灯不亮，机车不卸载时，应立即断开5K、2K。

第十七条 柴油机转速失控时的检查处理

现象：提、回主手柄时，柴油机转速不能正常和上升或下降，QD发电正常。

检 查1、RBC的1507号与1515号线之间常开触指接触是否良好。

2、在对上述检查无不良时，更换WJT插件。

处理1、 RBC的常开触指虚接时，打磨修复或短接。

2、更换WJT插件后仍无效时，断开WJT电源，拔下WJT插件，将主手柄置于保位，人工调节步进电机小扭轮，控制柴油机转速（顺时针方向转动，使柴油机转速下降；逆时针方向转动，使柴油机转速上升）。

注意:人工调节柴油机转速时，将 手柄置于保位，如需回主手柄至“0”位前，应先将转速降至430r/min后，再回手柄。

第十 八条 熔断器烧损时的检查处理

现象：某电路中熔断器烧损后，该电路中的电器或电机将停止动作。

检查1、如XDC充放电电流表显示为“0”QD电压110V时，为1RD烧损。（如熔断未及时更换，蓄电池因向照明回路供电而逐渐亏电，一旦出现QD不发电时，控制电路失电，柴油机停机。由于蓄电池亏电柴油机无法启动）；

2、当空压机能正常工作，辅助发电机电压显示XDC电压，充放电电流表显示放电时，应检查2RD（如已熔断而未及时更换，由于蓄电池向控制、照明电路供电而亏电，一旦QD不发电，将产主柴油机停机后无法再次启机）；

3、 在YC、YRC正常吸合，QD发电正常风泵不工作时检查4～5RD；

4、QBC吸合正常，QBD不工作，检查3RD。

处理 1、更换相同容量的熔断器（或熔断片）。禁止加大容量或减少容量（如容量增大，则不起保护作用；减少容量，则容易再次熔断）。

2、更换前， 应断开电源或负载，如：3RD断开3K，4～5RD断开10K；

3、更换1RD前，应确认QD发电正常，断开蓄电池闸刀；

4、 更换2RD前，应确认蓄电池电压正常，断开5K。

附1-5RD熔断器容量：

1RD——125A； 2RD——160A； 3RD——100A； 4~5RD——350A。

第二十条 分配阀故障造成机车制动与缓解不良的检查处理

现象：自阀施行制动、缓解时，制动管充风、排风正常，但制动缸压力上升、下降不正常。

检查1、使用单阀制动、缓解，制动缸压力能正常上升、下降。

2、检查分配阀各管系 有无泄露。

3、如制动抿压力不回零时，关闭分配阀总风支管塞门及分配阀制动支管塞门。然后松开作用风缸管接头螺母，排净作用风缸压力，制动缸压力降为零。

处理1、管系接头螺母松动漏泄时予以紧固。

2、分配阀故障，关闭分配阀总支管塞门 及分配阀制动支管塞门，切除分配阀维持运行

注意1、切除分配阀维持运行时，机车的制动或缓解只能由单阀操纵。

2、牵引货物列 车或车列的机车，在需要时，应根据制动管减压量用单阀适当控制机车制动。

3、单机运行或虽挂有车辆但制动管未接通时，禁止使用自阀制动。
