矿山开采油水分离器说明书.doc

资源描述

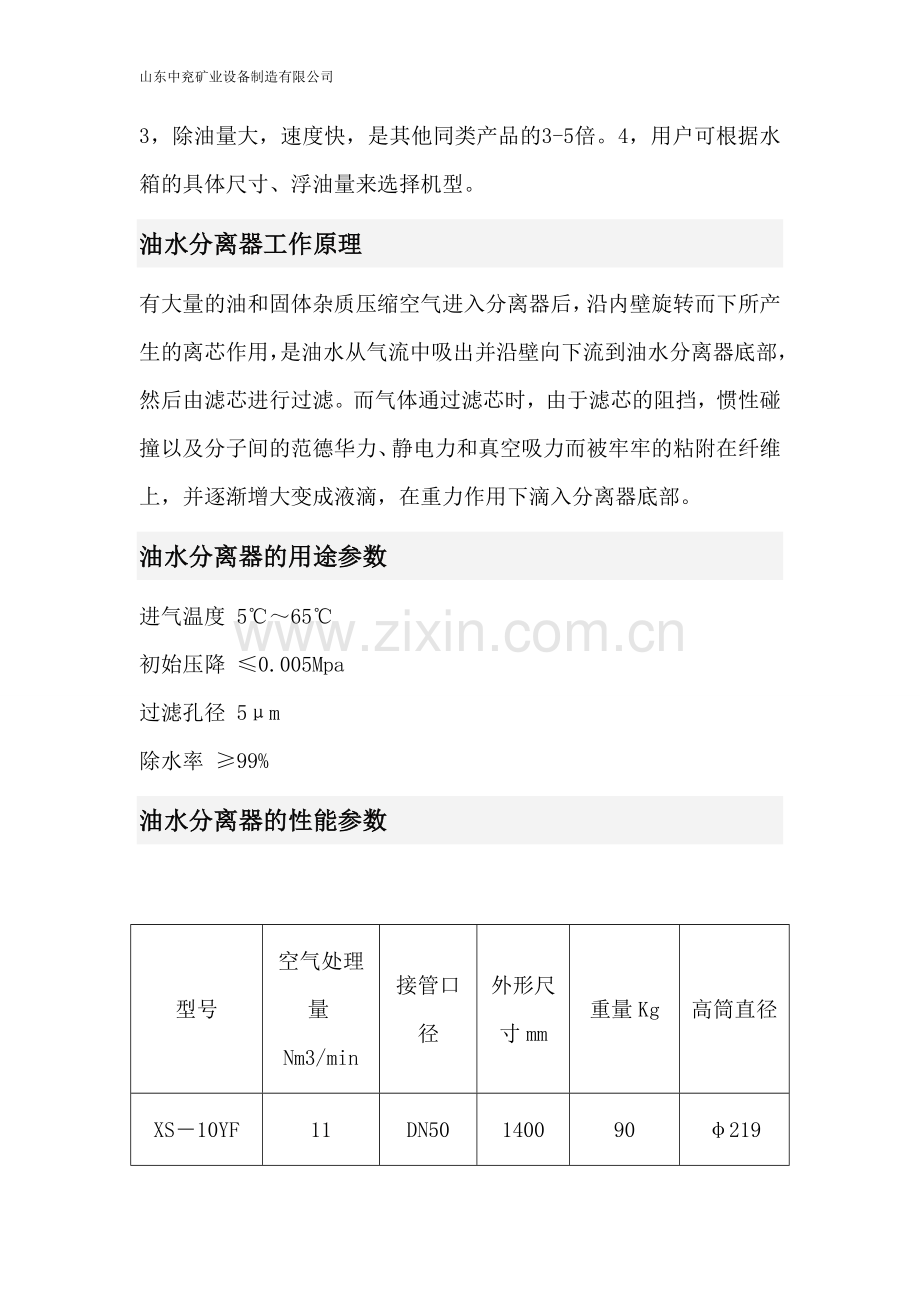

山东中兖矿业设备制造有限公司油水分离器油水分离器是空气压缩机的配套设备，集旋风分离与凝聚过滤二级净化于一体的过滤器；对压缩空气中的油水进行直接堵截，通过旋风分离、惯性碰撞、重力沉降、能有效除去压缩空气中大部分比重的油、水、尘。油水分离器是空气压缩机的配套设备，集旋风分离与凝聚过滤二级净化于一体的过滤器；对压缩空气中的油水进行直接堵截，通过旋风分离、惯性碰撞、重力沉降、能有效除去压缩空气中大部分比重的油、水、尘。具有除水量、除油量大，适应工作范围广等特点。油水分离器产品介绍油水分离器是空气压缩机的配套设备，集旋风分离与凝聚过滤二级净化于一体的过滤器；对压缩空气中的油水进行直接堵截，通过旋风分离、惯性碰撞、重力沉降、能有效除去压缩空气中大部分比重的油、水、尘。油水分离器能有效的去除压缩空气中的尘、水、油雾。该系列产品除水量、除油量大，适应工作范围广等特点之外。还具有用排气量小，噪音低，筒体设计合理，阻力小等显著优点，通过油水分离器之后的气体品质高，效果好。油水分离器产品特点 1，可处理湿式加工中冷却液箱中的浮油，占地小，耐用，工作平稳可靠。 2，对浮油液面的高低，液面波动幅度的大小均有极强的适应能力。 3，除油量大，速度快，是其他同类产品的3-5倍。4，用户可根据水箱的具体尺寸、浮油量来选择机型。油水分离器工作原理有大量的油和固体杂质压缩空气进入分离器后，沿内壁旋转而下所产生的离芯作用，是油水从气流中吸出并沿壁向下流到油水分离器底部，然后由滤芯进行过滤。而气体通过滤芯时，由于滤芯的阻挡，惯性碰撞以及分子间的范德华力、静电力和真空吸力而被牢牢的粘附在纤维上，并逐渐增大变成液滴，在重力作用下滴入分离器底部。油水分离器的用途参数进气温度 5℃～65℃ 初始压降 ≤0.005Mpa 过滤孔径 5μm 除水率 ≥99% 油水分离器的性能参数型号空气处理量Nm3/min 接管口径外形尺寸mm 重量Kg 高筒直径 XS－10YF 11 DN50 1400 90 φ219 XS-12YF 13 DN50 1450 95 φ219 XS－15YF 17 DN65 1453 132 φ273 XS－20YF 22 DN80 1507 145 φ273 XS－30YF 32 DN80 1550 160 φ325 XS－40YF 45 DN100 1557 185 φ377 XS-50YF 55 DN100 1584 230 φ426 XS－60YF 65 DN125 1664 248 φ426 XS－80YF 85 DN125 1685 300 φ516 XS－100YF 110 DN150 1720 350 φ566 XS－150YF 160 DN200 1800 400 φ616 XS－200YF 210 DN200 1830 490 φ716 XS－300YF 310 DN250 1950 585 φ816 XS－400YF 410 DN300 2300 950 φ1020 XS-600YF 600 DN400 2484 1860 φ1520 油水分离器的图片
