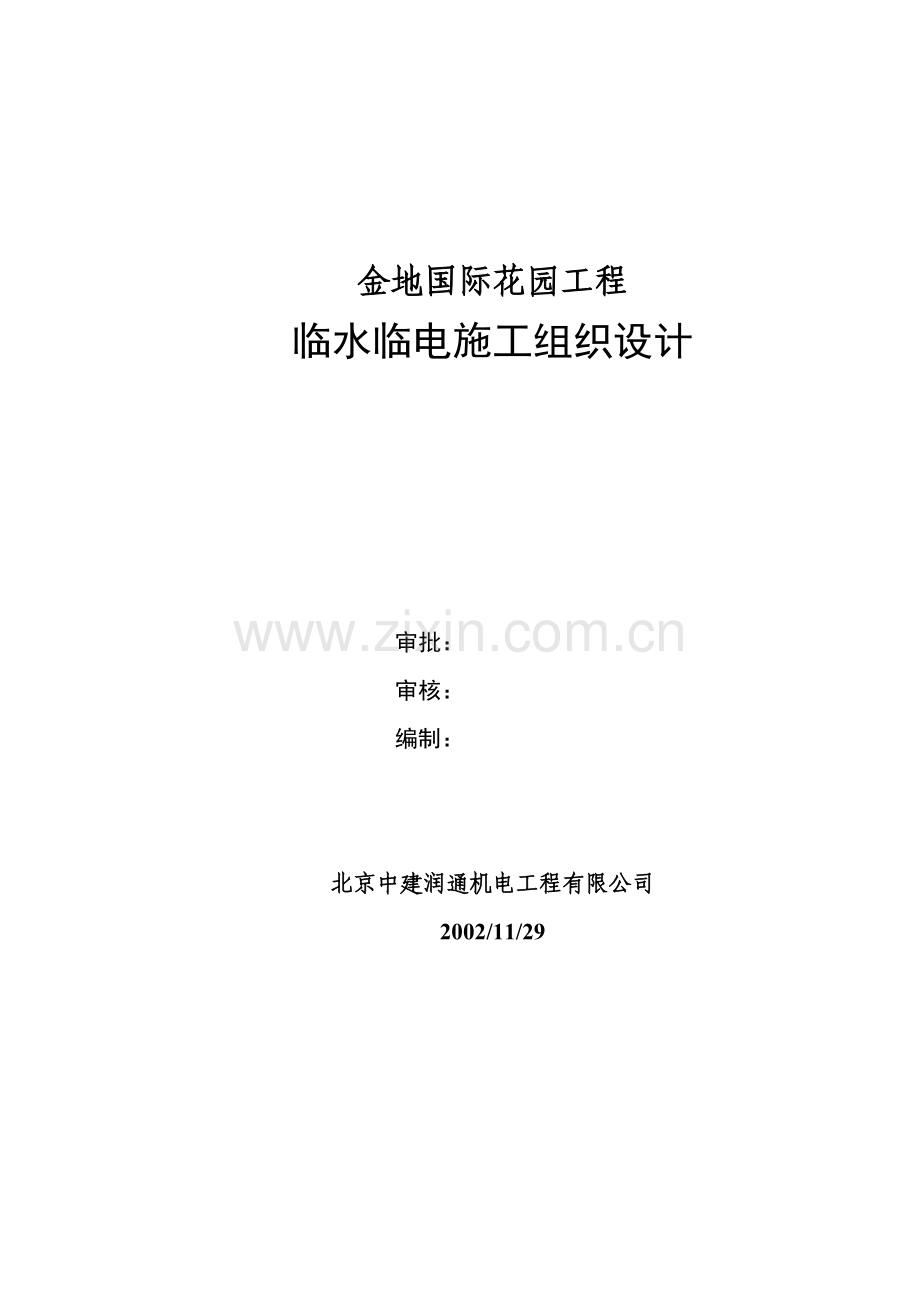

金地国际花园工程临时用水施工方案.docx

金地国际花园工程
临水临电施工组织设计

审批：
审核：
编制：

北京中建润通机电工程有限公司
2002/11/29

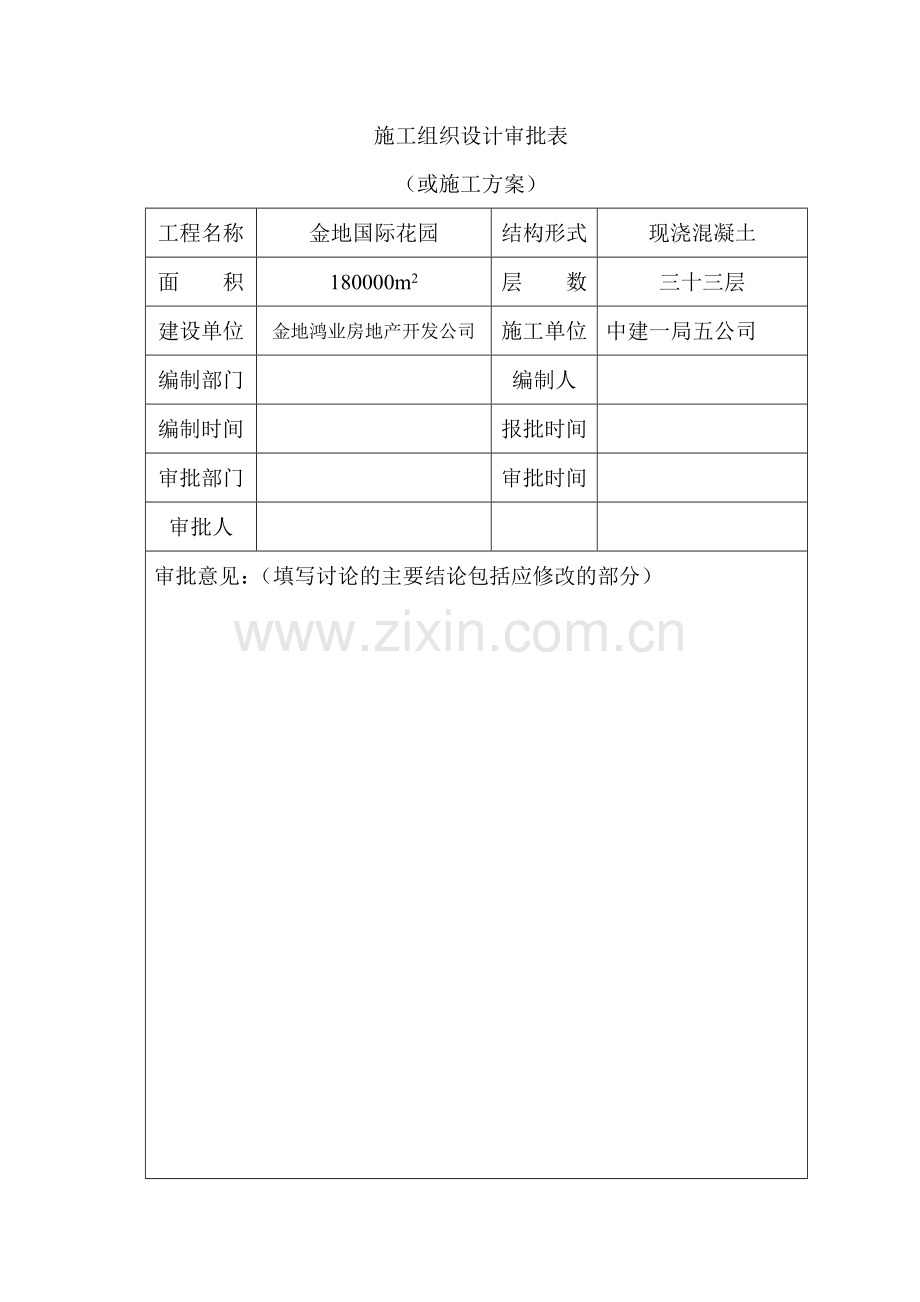

施工组织设计审批表
（或施工方案）
工程名称
金地国际花园
结构形式
现浇混凝土
面 积
180000m2
层 数
三十三层
建设单位
金地鸿业房地产开发公司
施工单位
中建一局五公司
编制部门

编制人

编制时间

报批时间

审批部门

审批时间

审批人

审批意见：（填写讨论的主要结论包括应修改的部分）

目 录

一． 编制依据………………………………………………
二． 工程概况………………………………………………
三． 用水量计算……………………………………………
四． 配水管网的布置……………………………………….
五． 管道水力计算…….…………………………………….
六． 水泵选型……………………. …………………………
七． 储水设施选择…………………………………………
八．临水设计说明…………………………………………
九．临水平面图……………………………………………
十．临水系统图……………………………………………

1. 编制依据：
类 别
名 称
编 号
图集
国家
建筑暖卫通用图
91SB1-4.6
规范规程
国家
建筑工程施工组织设计应用实例
无
规范规程
国家
建筑施工组织与计划
无
土建编制的施工现场总平面图
2. 工程概况：
序号
项目
内容
1
工程名称
北京金地国际花园
2
建筑面积
180000m2
3
地理位置
大望桥北侧
4
建设单位
金地鸿业房地产开发公司
5
设计单位
中天王董国际工程设计顾问有限公司
6
勘察单位

7
监理单位
勃凯监理公司
8
施工总包
中建一局五公司
9
建筑类型
现浇
10
施工合同

11
合同质量目标
长城杯金质奖，争创鲁班奖
12
合同承包范围

3. 用水量计算
（1）施工用水量计算：
q1=K1×=1.15×=2.8L/s
其中:q1—施工用水量(L/S)
K1— 未预见的施工用水系数(1.05~1.15)
Q1— 年(季)度工程量(按照现浇混凝土养护考虑)
N1— 施工用水定额（按300L/S考虑）
T1— 年季度有效作业日(按照320天考虑)
t — 每天工作班数（2班）
K2— 用水不均衡系数（按1.5）
（2）施工现场生活用水量计算：
q3===3.13L/s
其中： q3—施工现场生活用水量(L/S)
P1— 施工现场高峰昼夜人数（按照2000人考虑）
N3— 施工现场生活用水定额（取60L/人.班）
K4— 施工现场用水不均衡系数（取1.5）
t — 每天工作班数（按两班考虑）
（3）生活区生活用水量计算：
q4===4.63 L/s
其中：q4—生活区生活用水量(L/S)
P2— 生活区居民人数（按照2000人考虑）
N4—生活区昼夜全部生活用水定额，每一居民每昼夜为80~120L，取100L；
K5— 生活区用水不均衡系数（取2.00）
（4）消防用水量计算：
由于施工现场面积在25公顷以内因此消防水量在10~15L/s之间，因此本工程消防水量q5 取15L/s
（5）总用水量Q计算：
q1 +q3+q4=2.8+3.13+4.63=10.56L/s，
因此总用水量Q总为：
Q总= q5+（q1 +q3+q4）=（15+10.56×0.5）×1.1=22.31L/s
其中考虑了10% 的不可避免的水管漏水损失。　
4. 配水管网的布置：
（1）水源选择：
在施工现场的西南角有一个市政水源，供给整个施工现场的生活、消防和施工用水，在水源进场的地方设置水箱作为现场储水设备。
（2）临时给水系统布置
给水系统由取水设施—水泵、贮水构筑物—水箱、输水管和配水管综合而成，配水管网布置的原则是在保证不间断供水的情况下，管道铺设越短越好，同时还考虑在施工期间各段管网具有移动的可能性，通过道路部分，应考虑地面上重型机械荷载对埋设管道的影响,适当的加设套管进行保护。

（3）管道管径计算：
计算式： d===98mm
其中：d—配水管直径；
Q—耗水量（L/S）
V—管网中水流速度（L/S）
从环保的角度,要求施工现场的办公区及工人驻地设置大面积的绿地及树木,因此选用直径DN150mm的镀锌钢管.
5. 管道水利计算：
1）.消火栓栓口压力水头：
HXh=hd+Hq=AdLdq2xh+
HXh—消火栓栓口处所需水压（mH2O）；
hq—消防水带的水头损失；
Hq—水枪喷嘴处造成充实水柱所需的水压，按13米考虑(m H2O)；
qxh—消火栓流出水量，本设计为5.7L/s；
Ad—水带的比阻，本设计为0.0043；
Ld—水带长度，本设计为25米；
B—水流特性系数，本设计为1.577；
因此Hxh= 0.0043×25×5.72+=24.09mH2O
2）.最不利点管道的阻力损失
h=1.2il=1.2×17.2×110=2271mmH2O=2.3mH2O
其中：i=17.2mm/m l=110m
H总= H0+ HXh+h=110+24.09+2.3=136.39mH2O
6.水泵扬程的选择：
根据H总水泵扬程确定为：140 mH2O
流量为：1.1Q总=1.1×22.31=25L/s。
7．储水设施选择：
水箱容量按10min灭火水量考虑：（3+30）×600s=36000L=36m3，其中室外消防水量设计为30L/s，室内消防设计水量为30L/s,水箱采用普通钢板水箱。
8．临水设计说明：
室外消防及给水采用环行管网、树枝状管网混合布置，室外管道埋地敷设，埋深1.0m（冰冻线0.8米），距建筑物外墙不小于5M，消火栓周围2米以内不准堆放建筑材料，工地设明显标志，室外消火栓布置情况详见临水总平面图。室外消火栓选择单出口DN65地下式消火栓，采用喷嘴19mm的直流水枪，配25m长，DN65mm的麻质水龙带，充实水柱为13m，楼内设置一根DN100mm的消防立管，每层设置一个直径65mm的消火栓，同样配置喷嘴19mm的直流水枪，25m长 DN65mm的麻质水龙带， 15层以下的消火栓为减压型；现场施工及生活用水利用现场的消防水管道，管道管径已经考虑了这部分流量，具体现场管道布置详见临水总平面图，楼内设置一根DN50mm的给水立管，在每层的给水立管上设置一个DN20mm给水点。
在市政水源进场的位置设置临水泵房，内设两个15m3水箱，两台消防水泵（一用一备），给水泵（一用一备，流量12L/s，扬程为140m），具体布置详见系统图。
