视频字符叠加模块（器）－单片机ＳＰＩ测试程序
作者：佚名  来源：强联单片机科技有限公司  发布时间：2006-8-11 12:32:50  发布人：george
减小字体 增大字体
简要说明：
1,本测试程序使用ＡＴ８９Ｓ５１，晶振12MHZ
2,字符串的使用，数字／英文／及空格需用全角输入，换行为"0x13,0x13"
3,包含文件视频字符叠加器（模块）SPI接口c51公共函数
*********************************************************/
#define UN  unsigned char
//定义SPI引脚，读者可根据实际使用修改
sbit    spics=P2^0;
sbit    spidi =P2^1;
sbit    spido =P2^2;
sbit    spiclk=P2^3;
unsigned char bdata bm;
sbit  bm0=bm^0;
sbit  bm1=bm^1;
sbit  bm2=bm^2;
sbit  bm3=bm^3;
sbit  bm4=bm^4;
sbit  bm5=bm^5;
sbit  bm6=bm^6;
sbit  bm7=bm^7;
unsigned char  read_1byte(void);
void  write_1byte(unsigned char x);
void Tx4b(UN a,b,c,d);
void csf_spi(void);
void MoRen_Color(UN ys);//设置默认字符颜色,ys高位0-7，低位0-7
void Cls_Main(UN ys);//按指定颜色清屏0-7
void Ding_Wei(UN H,L);//定位，设置要显示的起始位置H:行号1-12,L:列号1-24
void Size(UN size,h);//字符大小，设置指定行的字符大小,size：大小0-3，h：行号1-12
void Tx_arry(UN idata zfc[]);//字符数组的显示
void Tx_nei_ma(UN idata nmH,nmL);//按字符内码显示1字符,nmH:内码高字节，nmL:内码低字节
void Hang_ju(UN idata x);//行距设定0-15
void HDP(UN idata x);////设定水平方向开始显示的位置x:0-63
void VDP_P(UN idata x);//PAL方式下设定垂直方向开始显示的位置0-63
void VDP_N(UN idata x);//在PAL制式下按NTSC格式显示,设定扫描的起始垂直位置,范围从0—63
void Neiwai_SaoMiao(UN idata x);//内外频及扫描方式选择

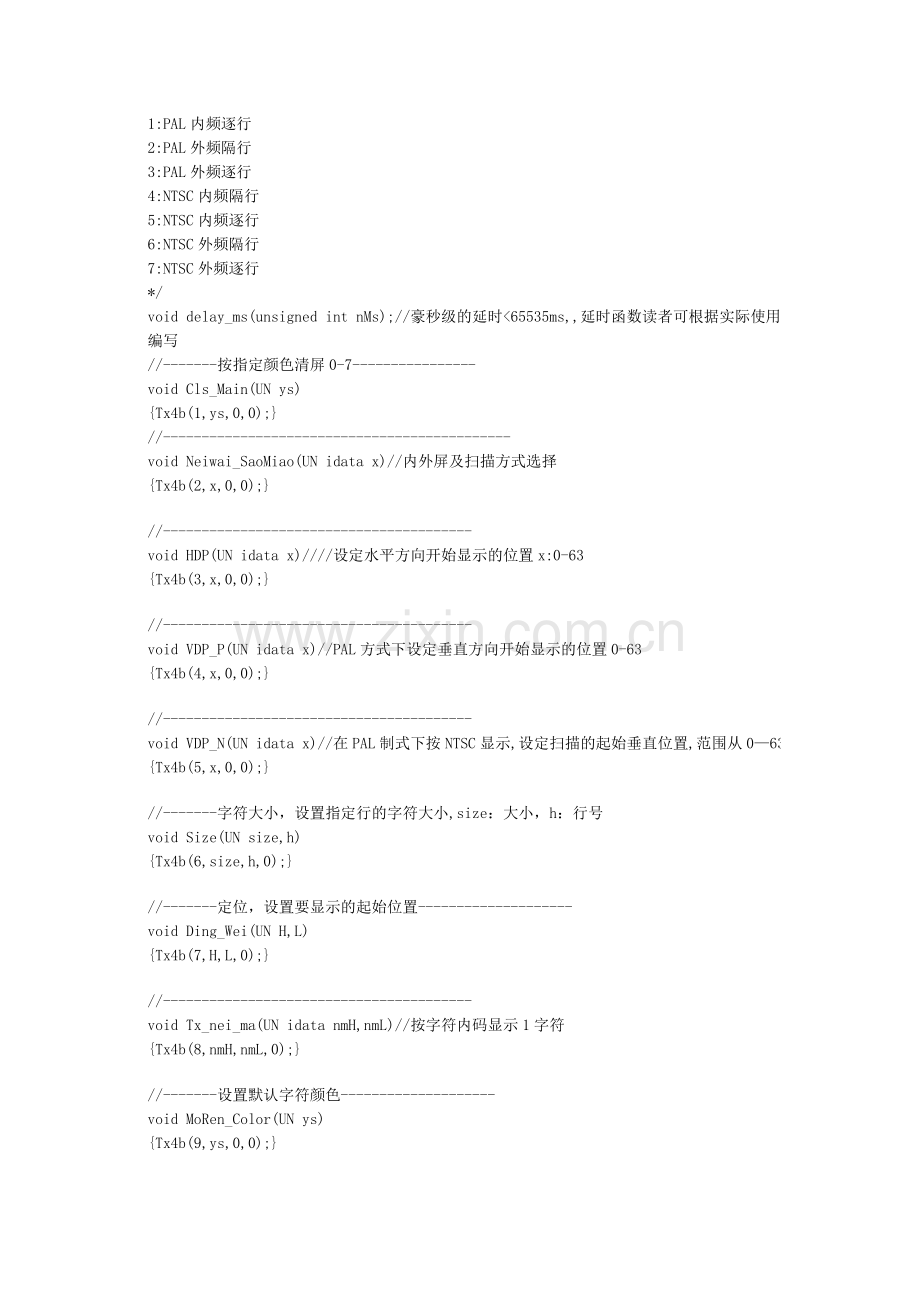

/*说明：
0:PAL内频隔行
1:PAL内频逐行
2:PAL外频隔行
3:PAL外频逐行
4:NTSC内频隔行
5:NTSC内频逐行
6:NTSC外频隔行
7:NTSC外频逐行
*/
void delay_ms(unsigned int nMs);//豪秒级的延时<65535ms,,延时函数读者可根据实际使用编写
//-------按指定颜色清屏0-7----------------
void Cls_Main(UN ys)
{Tx4b(1,ys,0,0);}
//---------------------------------------------
void Neiwai_SaoMiao(UN idata x)//内外屏及扫描方式选择
{Tx4b(2,x,0,0);}
//----------------------------------------
void HDP(UN idata x)////设定水平方向开始显示的位置x:0-63
{Tx4b(3,x,0,0);}
//----------------------------------------
void VDP_P(UN idata x)//PAL方式下设定垂直方向开始显示的位置0-63
{Tx4b(4,x,0,0);}
//----------------------------------------
void VDP_N(UN idata x)//在PAL制式下按NTSC显示,设定扫描的起始垂直位置,范围从0—63
{Tx4b(5,x,0,0);}
//-------字符大小，设置指定行的字符大小,size：大小，h：行号
void Size(UN size,h)
{Tx4b(6,size,h,0);}
//-------定位，设置要显示的起始位置--------------------
void Ding_Wei(UN H,L)
{Tx4b(7,H,L,0);}
//----------------------------------------
void Tx_nei_ma(UN idata nmH,nmL)//按字符内码显示1字符
{Tx4b(8,nmH,nmL,0);}
//-------设置默认字符颜色--------------------
void MoRen_Color(UN ys)
{Tx4b(9,ys,0,0);}
////行距设定0-15
void Hang_ju(UN idata x)
{Tx4b(10,x,0,0);}
//------------------------------
void Tx_arry(UN idata zfc[])//字符数组的显示,ql501,ql502数组最大长度为120，ql503最大长度为240
{UN idata i,j;
j=strlen(zfc);//计算字符串长度
Tx4b(11,j,2,0xff);//开始发送J个字节的字符串
     i=0xff;
     do
     {i++;write_1byte(zfc[i]);}//发送字符代码
     while(i<j-1);
     if(j/6==0){delay_ms(1);}//3个字符约延时1MS，此延时也可放在本函数之后处理,需删掉
                      //最后这两行
    else{delay_ms(j/6);}

 }
void Tx4b(UN a,b,c,d)//连续写４个字节－－１个指令
{write_1byte(a);write_1byte(b);write_1byte(c);write_1byte(d);}
void csf_spi(void)//初始化ＳＰＩ
{
        spics=1;
        spiclk=0;
 }
 void  write_1byte(unsigned char x)//写１个字节
{  unsigned char i=0;
    bm=x;
    spics=0;
  do
       {spidi=bm0;
        spiclk=1;
        spiclk=0;
        bm=bm>>1;
        i++;}
  while (i!=8);
        spics=1;
}
unsigned char  read_1byte(void)//读１个字节
{ unsigned char i=0;
  spics=0;
     do{bm=bm>>1;
        spiclk=1;
        bm7=spido;
        spiclk=0;i++;}
     while(i<8);
       spics=1;
       return bm;
}
void delay_ms(unsigned int nMs)//毫秒延时<65535ms（12M晶振），读者可根据需要另行编写
{
 unsigned int n=0;
 TMOD=0x21;
 TR0=1;
 while(n<nMs)////利用T0做定时计数器，循环采样，直到达到定时值
 {
  TH0=0;
  TL0=20;
  while(TH0<4)
  {;
  }
  n++;
 }
 TR0=0;
}

````````````````````````````````````````````````````````````````````````````````````````````````````````````
*/
#include<reg51.h>
#include<intrins.h>
#include<stdio.h>
#include<string.h>
#include<ql502_spi_public.c>
void csf_uart();
void csf_main(void);//初始化叠加的默认值
void cls1h(UN h);//清指定行
UN code zfc0[]="强联科技";
UN code zfc1[]="视频字符　叠加技术";
UN code zfc2[]="强联单片机科技有限公司";
//============================================================================
//主程序
//============================================================================
void  main(void)
 {UN i,j,h;
  csf_spi();//初始化SPI
  csf_main();//初始化叠加的默认值
  MoRen_Color(0x06);//设置以下要显示的默认字符颜色(黄色背景，黑色字符)
  Ding_Wei(5,2);//③定位，设置要显示的起始位置,//从第5行第2列开始显示
  Size(1,5);//把第5行字符大小设为1号
  //**********************************
  //第①种显示方式
  //**********************************
  Tx_arry(zfc2);//送字符数组zfc2[]显示
 //////////////////////////////////////////////////////////
  //“房地产”的内码分别为：B7BF， B5D8， B2FA
  Ding_Wei(6,2);//从第6行第2列开始显示
  Size(3,6);//把第6行字符大小设为3号
  //**********************************
  //第②种显示方式
  //**********************************
  Tx_nei_ma(0xb7,0xBF);
  Tx_nei_ma(0xb5,0xd8);
  Tx_nei_ma(0xb2,0xfa);
  //最简单的显示直接利用函数Ｔｘ—ａｒｒｙ（）显示字符串；英文数字,空格等需用全角输入
  Ding_Wei(1,2);//从第7行第2列开始显示
  Size(0,1);//把第7行字符大小设为0号
  MoRen_Color(0x72);
  //**********************************
  //第③种显示方式
  //**********************************
  Tx_arry("最简单的显示直接利最简单的显示直接利用函数Ｔｘ—ａｒｒｙ（）显示字符串空格等需用全角输入");
  cls1h(7);
  Ding_Wei(8,2);//从第7行第2列开始显示
   Tx_arry("最简单的显示直接利最简单");
  while(1){;}//主循环
}
//==========================================================================
void csf_main(void)//初始化叠加的默认值
{UN idata i;
  Neiwai_SaoMiao(0);//内外频及扫描方式选择,选择内频（即内同步）隔行扫描方式
  HDP(3);//设定水平方向开始显示的位置x:0-63
  VDP_P(28);//PAL方式下设定垂直方向开始显示的位置0-63
  //VDP_N(28);//在PAL制式下按NTSC格式显示,设定扫描的起始垂直位置,范围从0—63
  Hang_ju(5);//行距设定为5
  MoRen_Color(0x71);//设置默认字符颜色(蓝色背景，白色字符)
  Cls_Main(1);//按蓝色清屏
  delay_ms(1);//清屏后至少插入1ms的延时
  i=1;do{ Size(1,i);i++;}while(i<13);//把12行字符大小全设为1号（2倍宽2倍高）
 }
//----------------------------------------------------------------------------------
void cls1h(UN h)//清指定行
{Ding_Wei(h,1);
 Tx_arry("　　　　　　　　　　　　　　　　　　　　　　　　");//公24个全角空格
}
