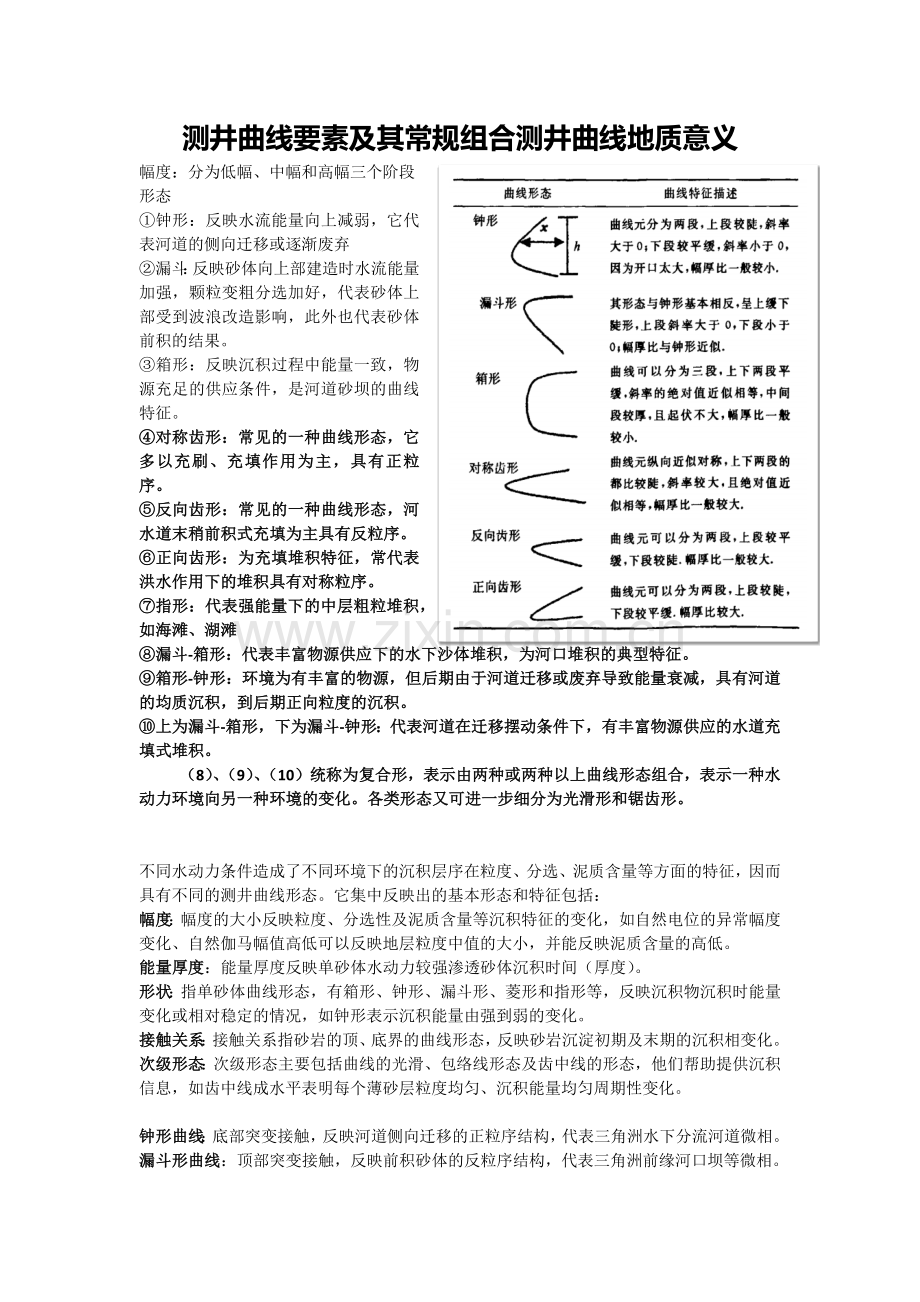

测井曲线要素及其常规组合测井曲线地质意义
幅度：分为低幅、中幅和高幅三个阶段
形态
①钟形：反映水流能量向上减弱，它代表河道的侧向迁移或逐渐废弃
②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受到波浪改造影响，此外也代表砂体前积的结果。
③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道砂坝的曲线特征。
④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。
⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。
⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。
⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩
⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。
⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。
⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。
（8）、（9）、（10）统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水动力环境向另一种环境的变化。各类形态又可进一步细分为光滑形和锯齿形。

不同水动力条件造成了不同环境下的沉积层序在粒度、分选、泥质含量等方面的特征，因而具有不同的测井曲线形态。它集中反映出的基本形态和特征包括：
幅度：幅度的大小反映粒度、分选性及泥质含量等沉积特征的变化，如自然电位的异常幅度变化、自然伽马幅值高低可以反映地层粒度中值的大小，并能反映泥质含量的高低。
能量厚度：能量厚度反映单砂体水动力较强渗透砂体沉积时间（厚度）。
形状：指单砂体曲线形态，有箱形、钟形、漏斗形、菱形和指形等，反映沉积物沉积时能量变化或相对稳定的情况，如钟形表示沉积能量由强到弱的变化。
接触关系：接触关系指砂岩的顶、底界的曲线形态，反映砂岩沉淀初期及末期的沉积相变化。
次级形态：次级形态主要包括曲线的光滑、包络线形态及齿中线的形态，他们帮助提供沉积信息，如齿中线成水平表明每个薄砂层粒度均匀、沉积能量均匀周期性变化。

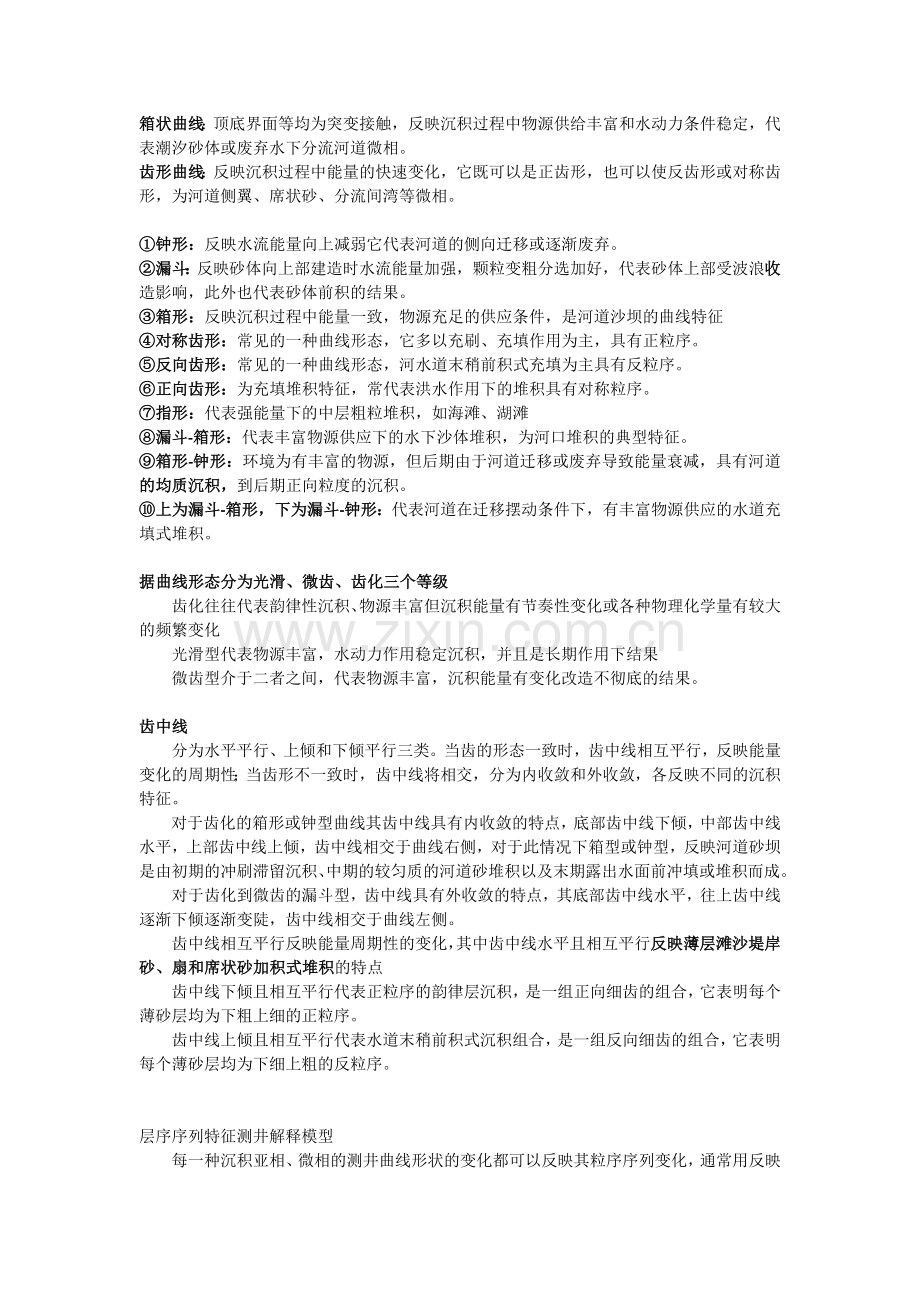

钟形曲线：底部突变接触，反映河道侧向迁移的正粒序结构，代表三角洲水下分流河道微相。
漏斗形曲线：顶部突变接触，反映前积砂体的反粒序结构，代表三角洲前缘河口坝等微相。
箱状曲线：顶底界面等均为突变接触，反映沉积过程中物源供给丰富和水动力条件稳定，代表潮汐砂体或废弃水下分流河道微相。
齿形曲线：反映沉积过程中能量的快速变化，它既可以是正齿形，也可以使反齿形或对称齿形，为河道侧翼、席状砂、分流间湾等微相。

①钟形：反映水流能量向上减弱它代表河道的侧向迁移或逐渐废弃。
②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受波浪收造影响，此外也代表砂体前积的结果。
③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道沙坝的曲线特征
④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。
⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。
⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。
⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩
⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。
⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。
⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。

据曲线形态分为光滑、微齿、齿化三个等级
齿化往往代表韵律性沉积、物源丰富但沉积能量有节奏性变化或各种物理化学量有较大的频繁变化
光滑型代表物源丰富，水动力作用稳定沉积，并且是长期作用下结果
微齿型介于二者之间，代表物源丰富，沉积能量有变化改造不彻底的结果。

齿中线
分为水平平行、上倾和下倾平行三类。当齿的形态一致时，齿中线相互平行，反映能量变化的周期性；当齿形不一致时，齿中线将相交，分为内收敛和外收敛，各反映不同的沉积特征。
对于齿化的箱形或钟型曲线其齿中线具有内收敛的特点，底部齿中线下倾，中部齿中线水平，上部齿中线上倾，齿中线相交于曲线右侧，对于此情况下箱型或钟型，反映河道砂坝是由初期的冲刷滞留沉积、中期的较匀质的河道砂堆积以及末期露出水面前冲填或堆积而成。
对于齿化到微齿的漏斗型，齿中线具有外收敛的特点，其底部齿中线水平，往上齿中线逐渐下倾逐渐变陡，齿中线相交于曲线左侧。
齿中线相互平行反映能量周期性的变化，其中齿中线水平且相互平行反映薄层滩沙堤岸砂、扇和席状砂加积式堆积的特点
齿中线下倾且相互平行代表正粒序的韵律层沉积，是一组正向细齿的组合，它表明每个薄砂层均为下粗上细的正粒序。
齿中线上倾且相互平行代表水道末稍前积式沉积组合，是一组反向细齿的组合，它表明每个薄砂层均为下细上粗的反粒序。

层序序列特征测井解释模型
每一种沉积亚相、微相的测井曲线形状的变化都可以反映其粒序序列变化，通常用反映岩性、粒序变化的自然伽马(GR)、自然电位(SP)的形态组合来反映每一种沉积亚相、微相的层序特征
(1)正粒序模型。一般为钟形，即自然伽马向上逐渐增大，而自然电位为自下而上由高负偏向低负偏甚至基线附近变化。
(2)反粒序模型。对应于漏斗形测井曲线。即自然伽马向上逐渐减小，而自然电位自下而上由基线或低负偏向高负偏变化。
(3)复合粒序模型。对应于复合形态的测井曲线，即由两个或两个以上钟形、漏斗形自然电位和自然伽马曲线连续变化组成。
(4)无粒序模型。对应于箱形或平直测井曲线，即自然电位及自然伽马曲线形状自下而上不变或只是微齿化。

自然伽马（GR曲线）：其测井响应主要是地层的天然放射性，如钾、钍、铀同位素所引起，它们在粘土矿物中最常见，因而，泥页岩层具有明显放射性，而砂岩倘若基本上是石英质的，则放射性要小得多。GR曲线如同自然电位曲线一样，都反映垂向层序中砂岩和泥页岩的相对含量。GR曲线随砂质的增多向左偏移表现为放射性降低，反映砂岩变粗，因为粒度变粗常伴随着泥质含量减小。

各种沉积环境中的自然电位测井曲线形态组合图（据马正）

测井曲线的作用

各沉积相带内地层圈闭
滨海相砂坝型地层圈闭：滨海区位于涨潮最高线与退潮最低线之间的地区，其最主要地层圈闭为砂坝型圈闭。沙坝是这样形成的：海浪底流携带泥砂流回海洋时，与冲向海岸的海浪相遇，流速抵消，泥砂堆积下来形成沙坝（如图）。沙坝形成后，如果发生海侵，而且沙坝处的海水足够深时，就会在其上部沉积泥岩或砂质泥岩，把沙坝封闭起来，形成沙坝型圈闭。

浅海相碳酸盐岩礁圈闭
浅海区是最低退潮线到200m深度之间的地带（即陆棚区），宽度可达数百公里，该区内圈闭主要有碳酸盐岩圈闭。
碳酸盐岩礁体是由浅海区生物死亡之后软体部分分解，而坚硬的石灰质硬壳被遗留下来经过造岩作用而形成的。
前礁：靠深海沉积的泥岩有拖曳现象。
后礁：远离深海沉积泥灰岩，无拖曳现象。
礁体上面沉积的泥岩随深度增加倾角也增大。

河道充填砂体
河流相河道充填圈闭
河流相砂体有三种，即网状河的河道沙坝（心滩）、蛇曲河的点沙坝及靠近海岸的河道充填沙坝。
河道沙坝（心坝、菱形坝）主要存在于网状河流中，是以纵向加积的形式沉积的。点沙坝主要存在于蛇曲河流中，是在河流转弯处以侧向加积的形式沉积的。

三角洲相前积层圈闭或河口砂坝
三角洲是河流入海〈或湖泊〉肘，在河口沉积的各种类型的大沉积体。在河流入海或人湖的河口区，由于海水或湖水的阻挡，以及河谷加宽，致使河水流速变慢，河水中夹带的物质就有一凯分堆积下来形成呈角洲沉积，在河口地段沉积有三角洲。
1、三角洲前积层或河口沙坝特点
1）具有沉积反韵律特点，砂岩岩性上粗下细《图3-11)。
2）斜层理或交错层理，层理倾角取决于原始地形，细层上部倾角很陡，一般为2O-300，有时可高达400，底部倾角很小，仅3-50。
3）交错层理的层系厚度大，一般为1米左右，有的厚达2米以上。
4)砂体沉积形状与河流及海水相对强度有关，当河流占优势时，河口沉识为连续沉积，形成河口沙坝。如果流速高，呈长条形“指状” 沙坝，流速低，虽扇形或弓形沙坝。

三角洲前积层

常见的集中沉积环境分析

1、 海退沉积序列
海退沉积层序，是海水向海的方向后退而形成的一系列砂岩体的组合。

冲积扇
2、海进沉积层序
海进是海平面上升引起海岸线越过陆地向前推进的结果。
3、冲积扇
干旱或半干旱条件下的山口陆坡地带，山洪爆发时，剥蚀是快速的，呈锥形扇体堆积，开始时能量强，一般以间歇性泥石流及洪水流为主，后期有间歇性河流作用。可分为扇根、扇中网状河道、扇端、侧翼四个亚相。

①扇根
（1）泥石流沉积；（2）主河道沉积;

（1）泥石流沉积:为泥质支撑砾岩，大小混杂，分选性差，渗透性差，多期叠置、末期转化为稳流性泥石流甚至是洪水泥，因此向上渗透性变好，曲线特征为一套低幅反向齿形，齿中线上倾、平行，呈前积式幅度组合。
（2）主河道沉积:主河道沉积发育在泥石流沉积之上水流中刷搬运能力强，沉积有滞留的碎屑支撑砾岩，底部常有残留的泥石流层，单层厚度不大，曲线特征为中幅正向或对称齿形，齿中线下倾或水平。
②扇中网状河道
在此部位水浅流急，河道迁移快，以含砾砂岩为主，有时几期河道叠置成一厚层，曲线特征为中幅厚层，常由几个齿叠加而成具箱形或钟形外貌，齿中线水平或下倾相互平行。
③扇端
席状泛滥的中短泥质沉积，夹有透镜状砾石层，曲线特征为平直曲线上出现中幅一低幅的反向齿形齿中线上倾。
④侧翼
为漫滩沉积，偶有沼泽相碳质层，曲线为低幅齿形，齿中线水平相互平行。
冲积扇是以堆积作用为主，冲刷为辅的沉积环境，每一期洪水形成面广而薄，范围有变化的砂砾堆积，冲积扇发育的长期性和间歇性，造成多期重复的总厚度很大的碎屑堆积，（可达数百米）层序有向上变细，变粗或混合方式，由于物源区供应的衰减，构造运动的减弱，造成向上变细的层序，即从扇根泥石流到扇端席状砂的层序为主要出现的形式，曲线为大套的齿形形态组合特征，幅度中到低幅，在齿形迭置时反应为漏斗形、箱形、钟形的轮廓特征，齿中线相互平行。

辫状河
4、河流
水流通过河道，不断对陆源碎屑进行冲刷，搬运和沉积作用。
4.1辫状河（上游）
该位置沉积物搬运量较大，河道迁移频繁，从而形成广泛的层层叠置的河心滩沉积。沉积物主要为砾、砂组成，且砂多泥少，沉积物颗粒粗，厚度较大，泛滥平原不发育。河漫滩、河道边滩沉积的曲线特征为齿状曲线，齿中线水平相互平行，辫状河的层序决定了其曲线形态组合以幅度较大的箱形曲线为主，顶底界面一般为突变型，也有底部突变型和顶部渐变型。

河流
4.2 曲流河（中、下游）
曲流河河道仅占有同期冲积平原的极小一部分，它由活跃河道，废弃河道，近河道三部分亚环境组成，河道的侧向迁移形成平行于补水流方向的滞状砂，并导致了纵向上不同亚相的组合。
（1）点砂坝：发育在活跃河道的凸岸，底为冲刷面，为河道滞留砾石堆积其上的河道砂，上部为侧向迁移后形成的低岸砂和漫滩泥，是一套正韵律沉积，曲线特征呈中幅钟形，齿化到微齿，齿中线内收敛。
（2）废弃河道：洪水期蛇水曲河截弯取直作用形成原有河道废弃，河道后期的充填物质有逐渐中止和突然中断两种，具箱形曲线，顶部有突变和加速渐变两种，齿中线内收敛。
（3）近河道亚相：蛇曲河陡岸发育有天然堤、决口扇、边滩及漫滩沼泽，天然堤曲线特征为低幅对称齿形，决口扇层序为下粗上细，曲线为正向到对称齿形，齿中线下倾到水平。
河道相层序及曲线特征：
河道相为间断的正韵律剖面，在滞留砾石滩上发育了上游网状河河道，由于河道迁移频繁，造成分布广泛，层层叠置的泥道砂坝沉积，为砂多泥少的层序组合。而蛇曲河是在冲积华原上发育的河道，为泥多砂少的层序：曲线特征网状河以大段齿化的箱形曲线为主，过渡到分散的微齿箱形曲线，曲流河则是在平直曲线上出现大型齿化到微齿的钟型曲线组合，河道部分均具有内收敛特征。
交织河

一般发育在地形十分平坦的地区，常常被泛滥盆地沉积分为若干彼此分而又汇合的持久性河道系统。交织河河道砂体主要为细砂、粉砂，纵向上常呈完整旋回的反复叠置，厚度较小，砂岩和泥岩的比例关系一般为泥页岩多，砂岩较少，砂/泥一般为1左右，或者小于1，河道不稳定砂岩的厚度一般较小，多呈薄层状和中等厚度，由于上述地质特征，交织河的测井曲线中常呈锯齿状或指状。

5 三角洲
三角洲属于河口沉积环境处于海陆过渡地带，受到河流、滨海、浅海甚至较深海的沉积作用的影响，海陆相沉积相互交替、岩性、岩相多种多样，常见的沉积相为海退序列，在这里河流携带大量物质在河口迅速堆积下来，在没有强大的潮流和波浪能量时形成建设性三角洲，可分为三个亚相：三角洲平原、三角洲前缘、前三角洲。
5.1 三角洲平原相

可分为分支河道、废弃河道、天然堤、决口扇、沼泽和分支间湾等组成、沉积物有砂岩、粉砂岩、泥岩、泥炭、褐煤组成的交替层：其中最主要的是河床的砂质沉积和沼泽的泥炭沉积。
分支河道亚相:它具有河床沉积特点，底部有轻度剥蚀有泥粒，中部为砂或细砂顶部为粉砂和泥交互。曲线特征为具中幅微齿的箱型或钟型曲线，上部细齿加，齿中线内收敛，底部有突变和渐变两种。
5.2 三角洲前缘相
是大型向上变粗的层序，细分为河口坝、远砂坝及侧翼亚相。
（1）分支河口砂坝亚相：河流带来的砂质物质因流速降低，在分支河口处成前方，一以前积方式堆积在底积层上形成的河口砂坝，坝的前方和上部受到波浪再改造，砂子很纯分选变好，颗粒变粗形成反粒序，曲线特征为中一高幅-斗型箱型的曲线组合，下部齿化，齿中线由缓向上变陡，具有外收敛特征，前积式幅度组合，上部为夹陆式幅度组合，微齿齿中线于水平。
（2）远砂坝亚相：在河口坝的前方堆积称为远砂坝，这里只有洪水期才有砂子沉积，因此它是泥粉砂和少量的砂组成的多期反韵律沉积，曲线特征低到中幅的漏斗型曲线，呈前积式幅度组合，微齿、齿中线外收敛，收签中心向上偏向外侧，反映前积时多期沉积层层面的变陡。
（3）侧砂翼亚相：它是前缘砂的一侧，距河口物源稍远，面临开阔水域，波浪改造充分，形成粗粒分选好的各砂层层序。曲线特征高幅层薄的漏斗型曲线与指形曲线间互，齿中线有外收敛，和近于水平相互平行两种。
三角洲相曲线特征
建设性三角洲的纵向层序是向上变粗变薄的反粒序，顶部出现分支河道砂的正粒序，曲线特征自下而上形成连续的大型的前积式幅度组合，上部为夹击式中幅的箱形曲线组合，顶部为分散的箱型一钟型曲线组合，底部外收敛，向上其中心逐渐外移，最后过渡到齿中线水平，最后以内收敛告终，对于以波浪为主的破坏性三角洲其纵向层序为河道与滩砂相的交互，曲线特征为箱型一指型组合。

6 湖泊

6.1 湖成三角洲
三角洲在淡水碎屑湖泊沉积中较为发育。在河流注入湖泊处，由于坡度变缓，流速顿减，水流扩散，水流携带的大量泥砂便堆积下来，逐渐形成向湖心方向推进的一套沉积体系，这便是湖滨三角洲。另外，前积到湖泊中的冲积扇也可以形成三角洲。它是冲积扇的辫状河道前积到湖泊中形成的，放常称为扇三角洲。
由于湖泊的水动力能量最小于海洋，因此湖成三角洲一般均以河流作用占优势，形成建设性三角洲，其形态常呈鸟足状或锯齿状。在垂向层序上，湖成三角洲具有特征性的三层构造，即自下而上依次可分为底积层、前积层及顶积层。
底积层位于前积层之下，是加厚的浅湖沉积，岩性很细，主要为粉砂岩和泥岩，偶尔夹有少量的细砂岩。底积层的测井曲线的幅值很低，曲线变化近于平宜。

浅湖沉积和深湖沉积
前积层是三角洲沉积的主体，也是最有特征的三角洲沉积。前积层的岩性主要是砂和粉砂。它具有独特的特征性结构层序：沉积颗粒自下而上由细逐渐变粗，最粗的沉积物一般出现在前积层的中上部。有时，前积层中也可以夹有一些湖相粉砂质沉积物。在测井曲线上，前积层总地表现为下部幅值小，越往上曲线幅值越大的倒圣诞树型。
顶积层位于三角洲沉积的上部。在湖成三角洲的三层构造中，顶积层的岩性最粗，它实际上是河流沉积在三角洲上的延伸。因此，顶积层常具有下粗上细的结构层序。顶积层的测井线表现为圣诞树型。
在剖面上，通过多个钻孔的测井曲线的对比，可以表现出湖成三角洲砂体沿剖面变化的情况。
6.2 浅湖沉积和深湖沉积
浅湖区主要指枯水面以下至波基面以上的浅水地带。浅湖区的沉积物会受到波浪作用和湖流作用的影响，不受拍岸浪的影响。浅湖沉积主要由粉砂岩、泥岩组成，有时夹有少量呈透镜状的细砂岩。
深湖区是指波基面以下的深水地带。深湖区很难受到风浪的影响，属还原环境。深湖沉积以深色泥岩为主，有时夹有少量细砂岩、粉砂岩或石灰岩
电阻率测井曲线上，浅湖沉积和深湖沉积都表现为在大段低幅平直曲线的“背景”上偶尔出现细砂岩或粉砂岩的小峰。因此，只根据电阻率曲线将很难区分浅湖沉积和深湖沉积。由于深湖沉积物的自然伽马值比浅湖沉积物要高一些，因此利用自然伽马曲线有可能将这两种沉积区分开。
深湖相的富含有机质的泥岩，其电阻率为异常高值，自然伽马高值，特征明显，便于识别。深湖相中发育浊积岩的区域，可以根据相应的测井相应进行辅助分析。

7障壁砂坝
障壁砂坝为平行于岸线分布的狭长形砂体，将泻湖与广海隔开。向海—侧形成弯曲的平坦海滩，波浪和海流冲刷海滩，筛选砂粒，并将它们不断向海中而且沿海岸搬运。向泻湖一侧海岸是不规则的，有小海湾和沼泽。障壁砂坝对着岸流的一端经常受到侵蚀，被侵蚀下来的砂沿向海一侧搬运，沉积在海滩上或在障壁砂坝的另一端形成砂咀。障壁砂坝的物源都是陆源成因的，陆源物质经过分流河道搬运到指状砂坝，再被波浪和海流搬运到沉积场所。
沉积特征
在障壁岛或障壁砂坝发育的前积海岸上，常产生自下而上的前积型垂向序列，分别是：
①.冲积沉积；②.沼泽沉积；③．潮坪或泻湖沉积；④.障壁岛(坝)沉积；⑤.过渡带沉积；⑥.陆棚泥沉积。
障壁岛内又可细分为风成沙丘、后滨、前滨和临滨沉积。
测井曲线特征
由于粒度是下细上粗，反映在自然电位或自然伽马曲线上为漏斗形。砂体延伸方向与层理的倾斜方向是垂直的。
8 潮汐砂体
在潮汐作用很强的滨岸地区，河水带入海中的沉积物被潮汐作用改造后，沉积在河口前方形成潮汐砂坝，呈放射状分布
沉积特征
主要成分为石英，成熟度高，分选好，以中粒砂为主。横向上粒度较均一，纵向上由下而上粒度变细，底部常有泥砾及介屑。矿物成分中出观海绿石和自生长石。也能见到泥煤和木质碎片。有大规模的前积层理，陡翼前积层理倾角可达30o，续翼倾角较小。在交错层理之上多为簿层泥质层所覆盖。底部有冲刷面。
测井曲线特征
在自然伽马或自然电位曲线上具钟形或箱形特征。在倾角测井的频率图上具有双流向的显著特点，它反映了潮汐作用双方向性。

碳酸盐岩测井沉积微相
（一）、碳酸盐岩沉积相约地质特点与沉积微相模式
碳酸盐岩沉积环境比砂岩复杂，包括海相和陆相两类，最常见到的碳酸盐沉积多属于海相沉积。碳酸盐沉积在我国南方最为发育，在三叠系雷口坡统、嘉陵江统、二叠系长兴、阳新统，在泥盆系、石炭系、寒武系以及震旦系都有发现。碳酸盐岩沉积的地质特点为：
①碳酸盐岩很少含碎屑物，这是与碎屑岩的主要区别，大多分布于海相环境。沉积物源和沉积地区与生物丰度有关。
②碳酸盐岩沉积作用与海浪、潮汐流及具体沉积环境有密切关系，如海湾、潮坪、海滩、泻湖、广海等，而与河流则关系甚少。
③生物作用对碳酸盐岩形成关系密切，碳酸盐岩的结构、构造及生物类型都反映了碳酸盐岩的沉积环境。
④碳酸盐岩在成岩阶段，化学作用占主要地位；这与碎屑岩是很不相同的。
⑤碳酸盐岩矿物成分及岩类比碎屑岩复杂、它包括石灰岩、白云岩、泥质灰岩、泥质白云岩、石膏、岩盐、石英砂、泥岩、页岩与硅藻土等。
碳酸盐岩沉积模式典型的是佛罗里达的巴哈马模式。我国四川碳酸盐岩沉积很有代表性
1.潮上带沉积(包括蒸发盆地及潮上坪)
(1)  蒸发盆地相：大潮面以上长期暴露出地表的极浅水沉积环境。海水大量蒸发形成了以硬石膏、膏云岩及岩盐为主岩相
(2)潮上坪相：为炎热气候的潮上环境所形成的云坪及膏云坪。岩性为白云岩夹石膏、白云岩为泥到粉晶。

2.潮间带沉积(包括潮间坪及潮间浅滩)
(1)潮间坪相：属于堤礁与砂坝堤岛后的浅水沉积环境，为广阔潮间平坦带。由于水动力条件低，、沉积为砂泥坪，云灰坪及灰泥坪。沉积物为砂岩、泥云岩、泥质灰岩、泥灰岩及泥质云岩等
(2)潮间浅滩相：沉积环境属潮间浅水区，属潮间浅滩沉积。沉积物包括砂、藻屑及鲕粒，暴露期方解石白云岩化，形成藻屑、砂屑云岩并夹灰岩及石膏。
3.局限海潮下带沉积
(1)蒸发海盆相：为局限海潮下沉积，经蒸发形成岩盐、石膏与石灰岩。
(2)局限海潮下相：属局限海潮下沉积环境，沉积物为泥质灰岩、石灰岩、泥灰岩及泥、页岩，如三叠系嘉三等。
(3)潮下浅滩相：潮下浅滩沉积环境，水动力条件及能量较高，筛选较为充分，沉积物为鲕粒、砂屑与生屑灰岩。
4.开阔海台地沉积
波基面以下静海沉积环境。
上带属氧化环境、盐度正常，沉积岩为富含化石的泥晶灰岩与含泥晶灰岩，在四川广泛展布，如二叠系阳新统灰岩；
下带属氧化带以下静海还原环境，水深达百米，为泥质灰岩夹暗色页岩。

PPT 碎屑岩储层沉积相带的测井分析
利用自然电位曲线划分沉积相带，对于年代较新的碎屑岩沉积如第三系或白垩系，不会有太大的困难，但对于时代较老、成岩作用强烈的层段，SP就不太灵验了，为弥补这方面的不足，自然伽玛曲线是研究沉积相带的又一种有效手段。前面已讲过，泥质含量的高低是判断水动力能量高低的重要标志，而自然伽玛曲线在很大程度上能反映岩层中的泥质含量。因此自然伽玛曲线和自然电位曲线在分析沉积相上有共同之处，而且可以互相补充。

测井相：表示沉积物特征，并可使该沉积物与其它沉积物分开的一种测井响应。测井岩相=f（密度、声波、中子、伽马、电位、电阻率、自然伽马能谱等）
用于研究沉积相的测井方法主要有六种：自然电位（SP）、自然伽马（GR）、电阻率（RT）、声波时差（AC）、微电极和高分辨率地层倾角测井。

在观察实测的曲线形态时，应从曲线变化的趋势出发，从曲线上的总体面貌进行分析。即使在同一微相相带中由于周期性或季节性的水动力强弱变化，局部曲线会出现微齿甚至齿形，但总体的曲线特征仍是明显的。

高分辨率地层倾角测井包含有大量的沉积结构和构造方面的信息，在油田构造和沉积学研究中发挥着重要的作用。可以得到反映岩石内部界面的倾角和倾向，也可以得到微电阻率环井眼成像，为沉积学研究进一步提供沉积结构、构造、古水流等方面的信息。
古水流方向确定
倾角测井能够反映沉积构造信息，可用于准确计算层理倾向、倾角。对于沉积相研究，利用倾角资料分析古水流是最重要的方法，一般来说，倾角测井微细处理成果图上方位频率图频率最集中地方向代表古水流。

倾角测井资料
红模式：可以指示砂坝及河道等
蓝模式：一般反映地层水流层理、不整合
绿模式：一般反映水平层理等
白（杂乱）模式：它指风化面或者块状地层等。
倾角测井所能提供的沉积学方面的信息：
1、 古水流方向和砂体延伸方向
2、 确定各种沉积层理
3、 确定岩层之间的接触关系
4、 分析沉积韵律
5、 研究层间接触界面的不平整性
6、 鉴别岩性的不均一性

层理：纹理或细层（一次水流形成的）、层系（一组温层）、层系组（几组层系）及层序
精细地地层倾角处理矢量图和电导率成像一般可以反映层系和层系组以下的各种层理面。
