降水工程专项方案.doc

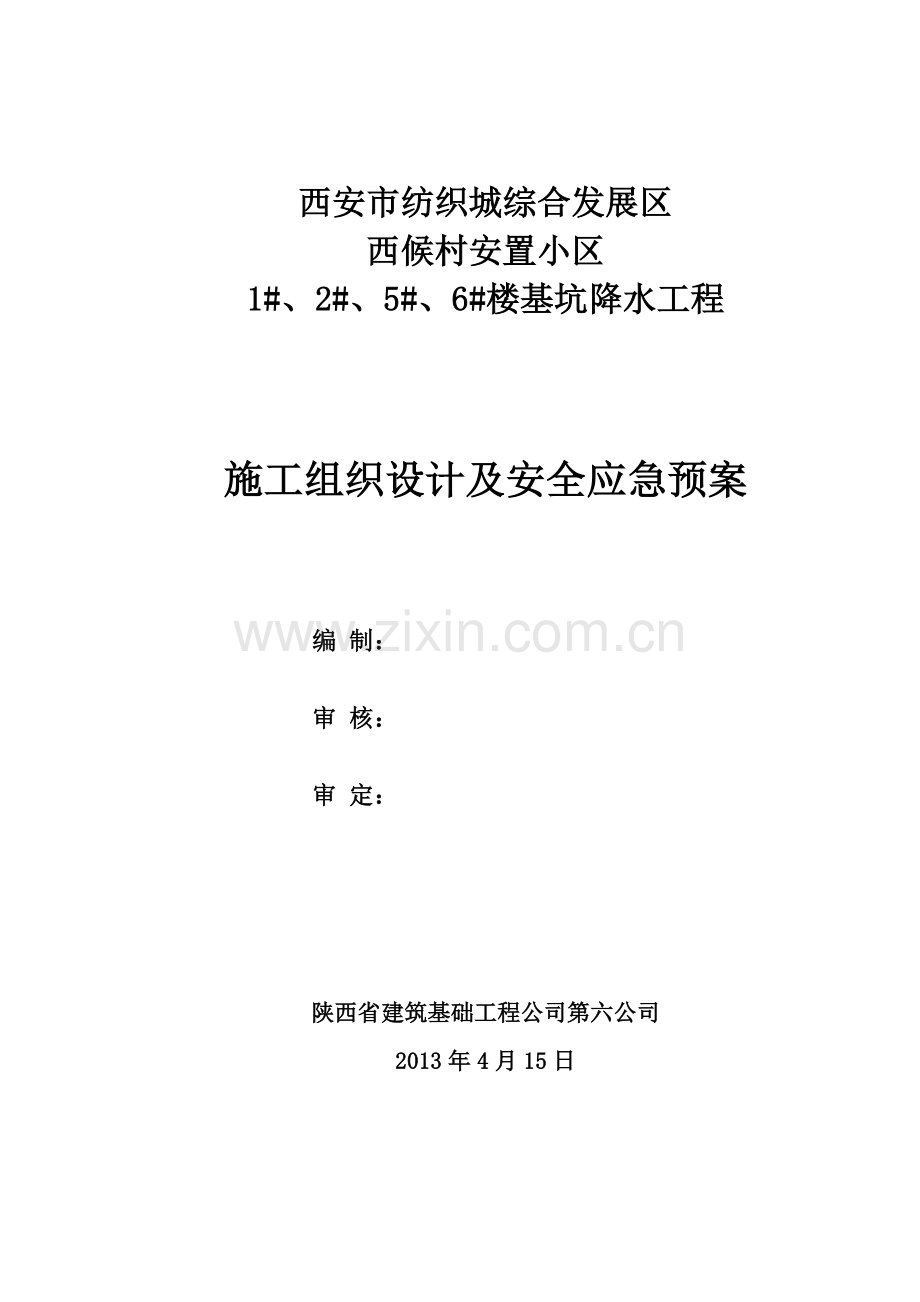

西安市纺织城综合发展区
西候村安置小区
1#、2#、5#、6#楼基坑降水工程

施工组织设计及安全应急预案

编 制：
审 核：
审 定：

陕西省建筑基础工程公司第六公司
2013年4月15日

目 录

1 基坑降水工程概况 2
1.1 场地地形、地貌 2
1.2 地层结构 2
1.3 地下水 3
2 降水施工进度计划 3
3 降水工程施工方案 4
3.1施工准备 4
3.2 降水井工艺流程 4
3.3 降水井成孔 5
3.4 井管安装 5
3.5 滤料围填 5
3.6 洗井 6
3.7 布管及排水方式 6
4 施工组织机构 6
5 降水工程应急预案 7
5.1应急预案目的 7
5.2编制依据 7
5.3应急准备 7
5.3.1 组建应急求援组织 7
5.3.2 项目经理部管理职责 8
5.3.3 技术准备 8
5.3.4 应急资源准备 8
5.3.5 救援报告及应急响应 8
6 安全施工保证措施 9
7 文明施工保证措施 9
8 施工机械设备配备 10
9、竣工资料整理及归档 10

- 9 -
西候村安置小区基坑降水工程技术资料
1 、基坑降水工程概况
拟建工程场地位于位于西安市灞桥区东候村，东临灞柳五路，南临纺园六路。
楼基坑为不规则形状，1#、2#楼长约29.90 m，宽约29.80m，5#、6#楼长约34.00 m，宽约24.31m，沿各楼号基坑周边布置降水井共32口，井号J01～J32，井深18.0m,观测井4口，井号GCJ；井深15m，基坑顶外放暂按3.0m考虑，每栋楼沿基坑周边布置降水井8口，观测井1口，井径800mm，井平均间距18.00m。
测得场地地下水稳定水位标高介于416.54～417.29m之间，属潜水类型。坑顶标高为419.50m，基坑底标高为415.33m，基坑设计水位降至基坑底面以下3.5m，即降至411.83m，水位降深为5.08m。
降水施工期应根据观测井中水位情况调节降水井出水量，达到水位降深既能满足基础施工要求，又不过分降低水位的目标。
本工程施工内容包括：基坑降水井成井及降水台班运行管理。
1.1 场地地形、地貌
根据勘察报告，拟建场地勘探点地面标高介于420.92～435.22m，场地被北、西、南侧高约6～10m的陡坎割分为两个台面，地貌单元属于灞河右岸Ⅰ级阶地前缘。
1.2 地层结构
据场地钻探现场鉴别及室内土分析试验结果，拟建场地在勘探深度70.00m深度范围内，地基地土主要由填土、黄土状土、粉质粘土、卵石层及砂土层组成。根据钻探结果、原位测试和土分析结果将地基土分为10层，现由上至下分层描述如下：
填土①Q4ml：黄褐色，以杂填土为主，多为碎砖块等建筑垃圾，系房屋拆除遗留所致：局部为素填土，以粉质粘土为主。该层厚度0.30～4.00m,层底标高417.63～433.82m。
黄土状土（粉质粘土）②Q4al：褐黄色，硬塑,局部湿度较大，可塑。针状孔及大孔发育，含少许白色钙质条纹，偶见植物根及蜗牛壳。具中等湿陷性，局部具有强烈湿陷性，湿陷系数平均值δs=0.048，压缩系数平均值a0.1-0.2=0.25Mpa-1，属中压缩性土。该层厚度0.70～12.20m层底深度1.50～13.50m，层底标高420.00～423.03m。
粉质粘土③Q2al：褐黄色～灰绿色，坚硬，局部可塑。含有氧化铁斑纹及钙质结构核。压缩系数平均值土质均匀a0.1-0.2=0.17Mpa-1，属中压缩性土。该层厚度0.90～3.90m，层底深度3.00～16.00m，层底标高416.48～420.33m。
卵石④Q4ml：杂色，湿～饱和，中密。一般粒径10～60mm，最大粒径超过100mm。颗粒母岩成份以石英岩、花岗岩为主，粗砾砂及少量粘性土填充。修正后的重型动力触探试验锤击数平均值为N63.5=21.9击。该层厚度2.40～7.90m，层深度7.00～22.40m，层底标高410.20～416.43m。
粉质粘土⑤Q3al：红褐色～棕红色，硬塑～坚硬，局部可塑。含有氧化铁斑纹及钙质结核。压缩系数平均值a0.1-0.2=0.14Mpa-1，属中压缩性土。该层厚度9.20～18.00m,层底深度22.30～35.00m，层底标高385.83～403.93m。该层夹有较多粗砂夹层或透镜体⑤1，以及圆砾夹层或透镜体⑤2。
粗砂⑤1Q3al：灰黄色，饱和，密实。该层以粗砂为主，混有少量圆砾及个别卵石，颗粒矿物成份以石英、长石为主。该层实测标准贯入试验锤击数平均值N=31击。
圆砾⑤2 Q3al：杂色，饱和，密实。一般粒径2～8mm，最大粒径可达20mm。颗粒母岩成份以石英岩、花岗岩为主，粗砾砂填充。修正后的重型动力触动力触探试验锤击数平均值为N63.5=21.4击。
粗砂⑥Q3al：灰黄色，饱和，密实。该层以粗砂为主，混有少量圆砾及个别卵石，颗粒矿物成份以石英、长石为主。该层实测标准贯入试验锤击数平均值N=45击。该层厚度2.20～10.30m，层底深度27.90～39.20m，层底标高391.40～398.13m。该层局部有粉质粘土夹层⑥1.
1.3 地下水
勘察期间在各钻孔实测场地地下水稳定水位埋深为4.30～18.30m，地下水位标高介于416.54～417.29m之间。场地地下水属潜水类型。地下水位最大变幅2.0m左右，勘察期所测水位接近平水位期水位。地下水抗浮设计水位建议按420.00m考虑。
2 降水施工进度计划
本工程初步计划按以下步骤进行，施工部署及各工序施工安排叙述如下：
施工前的准备：在开工前完成，不单独占用合同工期。
降水井施工采用3～4台冲击锥机械成孔，计划每天成井2口，预计25天完成成井及洗井工作。
根据基坑降水设计图纸：沿基坑周边布置降水井32口，井号J01～J32，井深18m，观测井4口，井号GCJ，井深15m,井径800mm，平均间距18m。
本基坑水位降深最大约为5.08m。预计5天完成降水管网布置。
一般提前30天开始疏干基坑开挖影响深度范围内地下水。
3 降水工程施工方案
3.1施工准备
熟悉设计图纸，落实降水井排水口，落实降水井设计参数。主要包括：降水方法、管井长度及构造、降水设备型号和数量、集水系统布置图、成井的施工方法和设备、质量安全技术措施、对周围环境的影响估计及预防措施。
仪器设备已校验，地下水监测器具已备齐。
井管及设备已进场，材料已备齐。
3.2 降水井工艺流程
降水工程工艺流程详见图2。

图2 降水工艺流程
3.3 降水井成孔
采用冲击锥机械成孔（泥浆护壁）的施工工艺。
3.4 井管安装
1）将两根分岔的钢丝绳插入水泥托盘四个孔中，然后用四个钢钎插入钢丝绳的活扣中，捆轧固定好第一个井管于托盘之上，将托盘吊起，缓慢落下使托盘与井管放入井中。
2）下入井管时用铁丝将细竹杆捆轧在井管四周，防止井管接口处错位。
3）全部下管完毕，待围填滤料有一定高度，使井管在井孔中稳定后，抽掉钢钎使钢丝绳与托盘脱离，为保持四周滤料围填均匀，井管中心应与孔中心重合，然后将钢丝绳提出井外。
3.5 滤料围填
在井管安装完毕后，向井管与孔壁的间隙围填3mm～5mm磨圆度较好的砂石滤料，以确保降水井具有良好的过滤作用和透水性。
3.6 洗井
采用污水泵进行洗井。充分清除井孔内泥浆，破坏孔壁上的泥皮，冲洗掉井孔附近含水层中的泥土等细颗粒物质，以便在滤水管四周形成良好的天然反滤层，从而增大井孔周围含水层的渗透性，增大井的出水量。
3.7 布管及排水方式
集水管安装时采用法兰盘连接。将抽出的地下水集中排入基坑外污水井中。
4 施工组织机构
本工程拟实行项目法施工管理，委派我公司甘佰超同志担任项目负责人。项目经理部由项目负责人、技术及质量负责人、安全员组成，在建设单位、总包单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划。
项目管理组织机构框图如下（图3）：

图3 项目管理组织机构

按项目管理组织机构拟选派的项目管理人员详见下表1。
表1 项目经理部主要管理人员
项目管理人员
序号
职 务
姓 名
职 称
1
项目总指挥
朱羽科
六分公司经理、工程师
2
项目负责人
甘佰超
工程师
3
生产负责
朱飞
施工员
4
技术负责
冯雨
工程师
5
质检员
张剑锋
质检员
6
安全员
陈金涛
安全员
7
资料员
王小莉
资料员
5 降水工程应急预案
5.1应急预案目的
为稳定基坑内的设计水位，减小降水对周围环境的影响，并尽可能减少由于该类事故发生时带来对人员的伤害和对项目造成的损失，使本工程安全顺利的完成，特制定本应急预案。
为有效控制周边建筑及道路沉降，本工程降水采用分阶段控制降水：第一阶段水位降至现水位下2.50m，监测周边环境，无异常时可进行第二阶段降水；第二阶段降至现水位以下3.50m；第三阶段降至设计要求水位，并监测周边环境。
适用范围：灞桥区西候村安置小区基坑降水施工项目。
5.2编制依据
国家和各级地方有关职业健康安全的法律、法规
有关职业健康安全的规范、标准
公司《环境和职业安全卫生管理手册》
公司《环境和职业安全卫生管理程序文件》
本项目的降水设计方案
5.3应急准备
5.3.1 组建应急求援组织
由本工程项目部、项目负责人出任安全事故应急救援领导小组组长，成员由项目部各组长组成，该组织在特种情况下启动应急救援工作，在施工现场公布联系电话，一旦发生停电、基坑内涌水、周围建筑沉降加速等影响工程安全的事故，应急救援组织就迅速、有效投入抢救工作，防止事故的进一步扩大，最大限度地减少损失和降低对环境的不良影响。
组长： 甘佰超
副组长： 朱飞
5.3.2 项目经理部管理职责
1）项目技术负责人负责项目应急预案的编制或深化工作；
2）项目生产副经理和施工工长负责组织将应急预案反复向全体员工进行交底，并做好书面记录；
3）项目安全员负责潜在事故或紧急情况发生时组织应急小组按应急预案实施抢救工作；
4）安全员负责人负责按应急预案落实应急人员，并明确岗位职责；
5）安全负责人督促并检查应急人员的应急准备工作实施情况；
6）安全负责人和项目安全员负责事故的善后处理及做好有关安抚工作；
7）项目经理参与事故的调查处理及预案总结评价工作；
8）安全负责人负责事故后按照主管部门、技术部门制定的对事故现场设施设备恢复使用及安全防范措施方案落实处理。
5.3.3 技术准备
编制职业健康安全应急预案，并根据不同施工阶段的施工特点，在编制施工方案时以专门的章节写明各施工阶段应注意的安全内容以及采取职业健康安全的措施，并按照方案实施。应急预案应做好职业健康安全预防工作。
5.3.4 应急资源准备
项目部在现场配备一定数量应急设备等，由专人管理，配备的设备应保持良好的状况，在发生事故后应具备紧急救援的设备条件。
5.3.5 救援报告及应急响应
当事故在紧急情况发生后，由项目部在最短时间内向总承包单位报告，以便在最短时间内启动应急救援组织参与救援活动，做好施工现场安保工作，维护好现场秩序，与此同时启用项目部配置的设备、材料投入救援工作。事后由项目部总结原因和经验，以书面形式向总承包单位报告，待验收合格后恢复正常施工。
6 安全施工保证措施
1）所有参加本工程的工作人员，都必须严格执行有关规程、规范、各工种安全生产操作规程和施工组织设计。
2）在现场施工工作的人员，必须着装劳保用品，不戴安全帽不得进入现场。
3）现场供电线路要妥善设置，安装钻机等移动设备应用电缆供电，装漏电保护装置，主要线路由专业电工进行维护和例行检查。
4）施工期间，安全员全面负责安全监督工作，发现不安全因素，随时排除，并采取有效预防措施。
5）在工地易发生安全问题的部位，设置安全围护及安全警示牌。在工地进入口，设置提高员工安全意识的安全宣传栏和标语牌。
6）晚间施工必须设置良好的照明装置，确保施工质量及施工安全。
7）降水井必须覆盖盖板。
8）施工现场建立门卫值班室，严防施工材料的丢失，门卫值班人员必须按岗位责任尽心尽职。
9）控制施工噪音，保护现场及周边环境的安静祥和，不干扰学校及居民区的正常生活。
10）加强施工场地的安全警卫工作，减少外界干扰，防止发生意外事故。
7 文明施工保证措施
1）本工程要求做到文明施工，对钻孔生成的泥浆、泥渣，排入泥浆池中，待其晾干后，由相关责任单位采用自卸汽车拉走，避免施工现场泥浆横流。
2）对于场地内外的掉土要有专门人员及时清理，以免影响环境卫生
3）未硬地化的场地，要定期压实地面和洒水，减少灰尘对周围环境的污染。
4）禁止在施工现场焚烧有毒、有害和有恶臭气味的物质。
5）装卸有粉尘的材料时，应洒水湿润或采用围挡进行施工。
6）严禁向施工场地外抛掷垃圾。
7）装运建筑材料车辆，应采取有效措施，不按喇叭，保证行使途中不污染道路和环境。
8 施工机械设备配备
依据本场地所处的位置条件、工期进度计划以及政府条文规定，由各机械设备的生产效率，安排本项目施工主要机械仪器设备配备计划如下：
表2 主要机械设备配置表
设备名称
型号
数量
冲击锥
1.5～1.8T
3～4台
泥浆泵
3.0kW/380v
4台
潜水泵
2.2kW/380v
40台
全站仪
中纬ZTS-602LR
1台
水准仪
南方NL-28
1台
9、 竣工资料整理及归档
原始资料是整个施工过程的真实反映，是检验工程质量的重要依据，因此要求各班组负责人、记录员、施工员认真填写。不得涂改，严禁伪造。施工结束后，资料员按照《建设工程文件归档整理规范》（GB50328-2001）及《陕西省建筑工程施工质量验收配套表格及实用指南》整理、归档。
