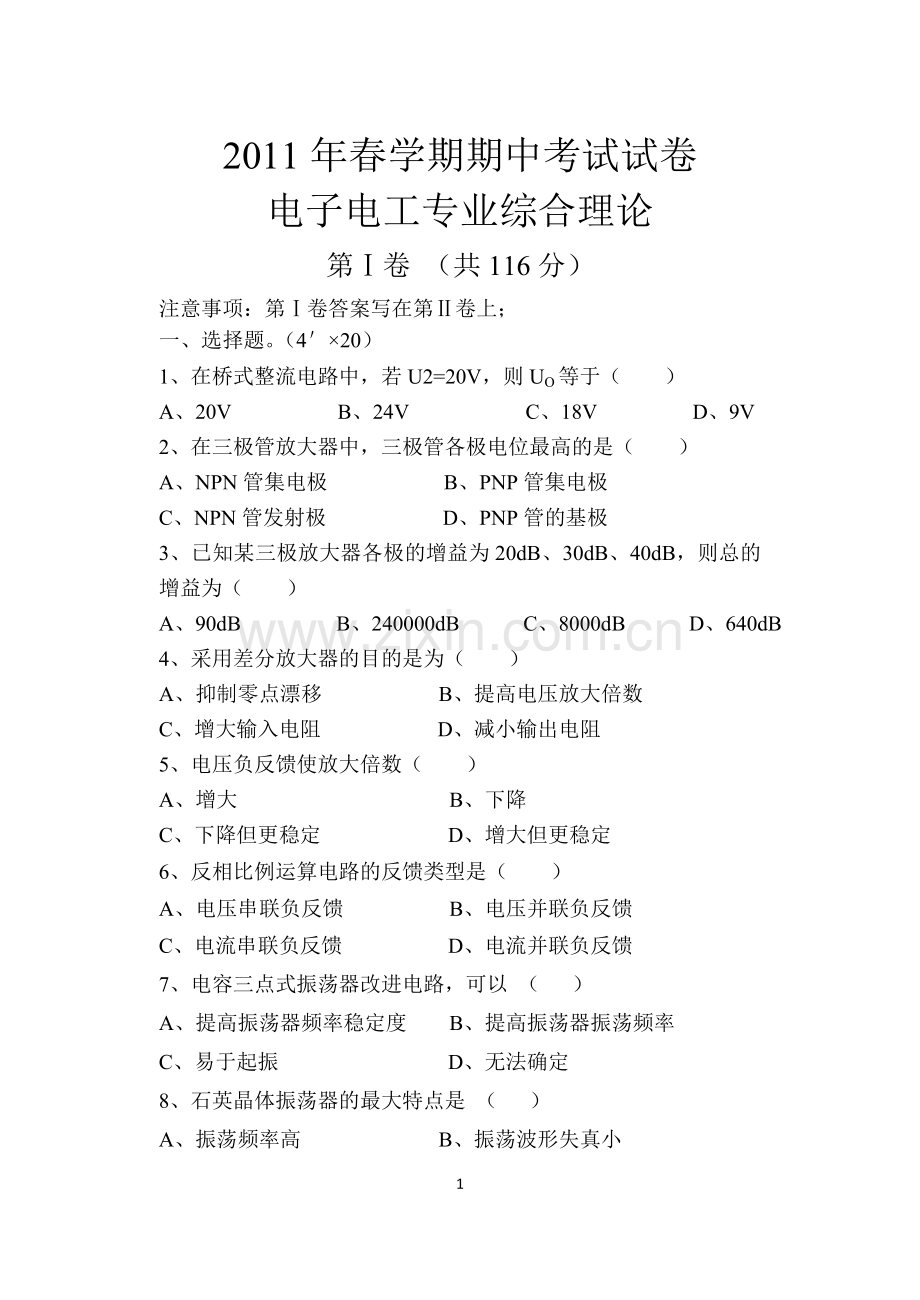

2011年春学期期中考试试卷
电子电工专业综合理论
第Ⅰ卷 （共116分）
注意事项：第Ⅰ卷答案写在第Ⅱ卷上；
一、 选择题。（4＇×20）
1、在桥式整流电路中，若U2=20V，则UO等于（ ）
A、20V B、24V C、18V D、9V
2、在三极管放大器中，三极管各极电位最高的是（ ）
A、NPN管集电极 B、PNP管集电极
C、NPN管发射极 D、PNP管的基极
3、已知某三极放大器各极的增益为20dB、30dB、40dB，则总的增益为（ ）
A、90dB B、240000dB C、8000dB D、640dB
4、采用差分放大器的目的是为（ ）
A、抑制零点漂移 B、提高电压放大倍数
C、增大输入电阻 D、减小输出电阻
5、电压负反馈使放大倍数（ ）
A、增大 B、下降
C、下降但更稳定 D、增大但更稳定
6、反相比例运算电路的反馈类型是（ ）
A、电压串联负反馈 B、电压并联负反馈
C、电流串联负反馈 D、电流并联负反馈
7、电容三点式振荡器改进电路，可以 （ ）
A、提高振荡器频率稳定度 B、提高振荡器振荡频率
C、易于起振 D、无法确定

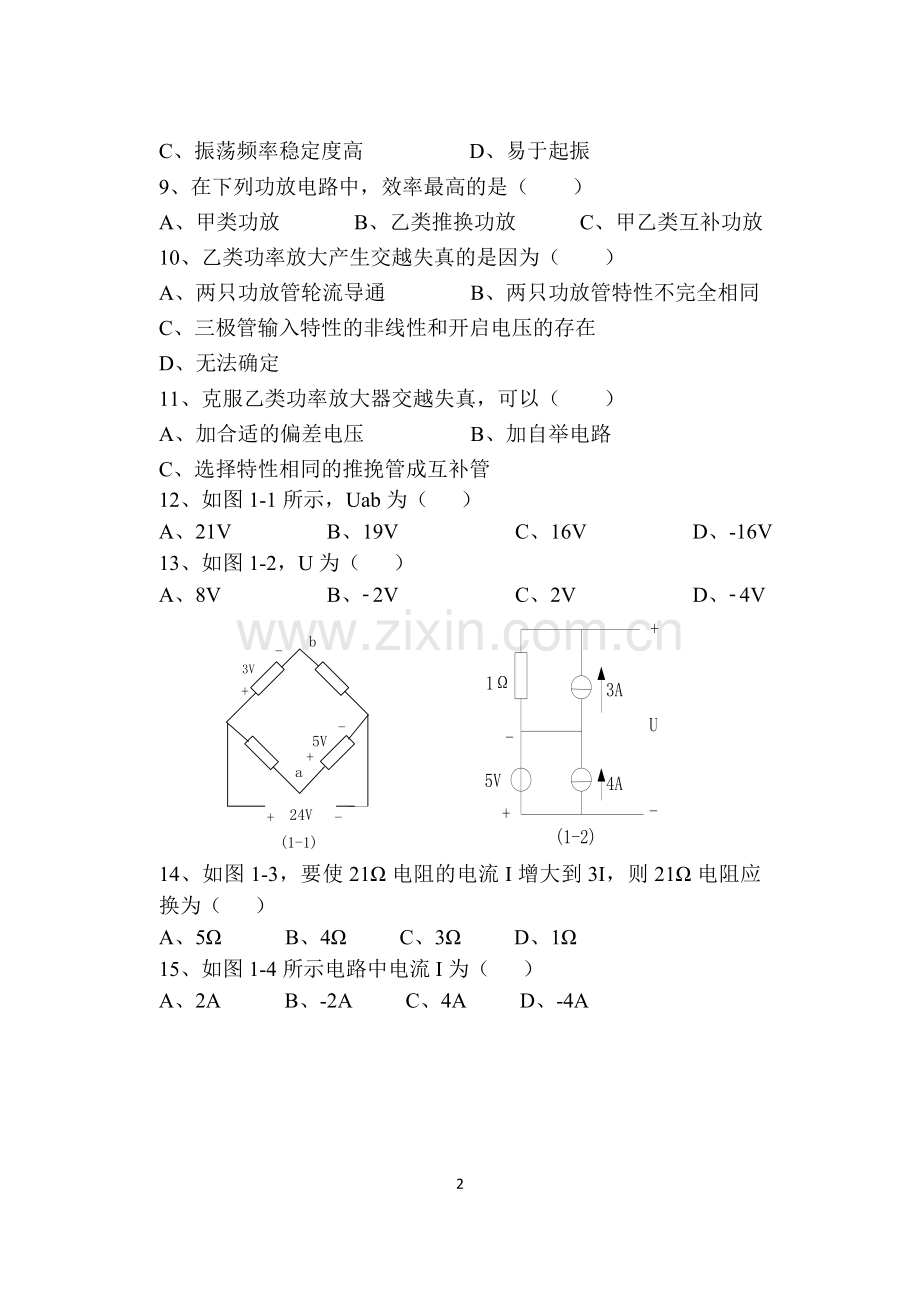

8、石英晶体振荡器的最大特点是 （ ）
A、振荡频率高 B、振荡波形失真小
C、振荡频率稳定度高 D、易于起振
9、在下列功放电路中，效率最高的是（ ）
A、甲类功放 B、乙类推换功放 C、甲乙类互补功放
10、乙类功率放大产生交越失真的是因为（ ）
A、两只功放管轮流导通 B、两只功放管特性不完全相同
C、三极管输入特性的非线性和开启电压的存在
D、无法确定
11、克服乙类功率放大器交越失真，可以（ ）
A、加合适的偏差电压 B、加自举电路
C、选择特性相同的推挽管成互补管
12、如图1-1所示，Uab为（ ）
A、21V B、19V C、16V D、­16V
13、如图1-2，U为（ ）
A、8V B、­2V C、2V D、­4V

14、如图1-3，要使21Ω电阻的电流I增大到3I，则21Ω电阻应换为（ ）
A、5Ω B、4Ω C、3Ω D、1Ω
15、如图1-4所示电路中电流I为（ ）
A、2A B、­2A C、4A D、­4A

16、如图1-5所示电路I为（ ）
A、0 B、2A C、3A D、6A
17、如图1-6所示，R能获得的最大功率为（ ）
A、60W B、90W C、30W D、120W

18、如图1-7，当R值增大时（ ）
A、U1增大 B、U2增大 C、U3不变 D、U2减小
19、如图1-8，已知UL=5V，则判断开关S1、S2的状态是（ ）
A、S1断开，S2闭合 B、S1闭合，S2断开
C、S1、S2均闭合 D 、S1、S2均断开

20、如图1-9，U=（ ）
A、­40V B、40V C、20V D、0V

二、判断题。（2＇×18）
1、P型半导体中，多数载流子是电子，少数载流子是空穴。（ ）
2、分压式偏置放大器中，若出现饱和失真，应将上偏置电阻Rb1调大。 （ ）
3、放大电路的电压放大倍数随负载RL变化，RL越大，电压放大倍数越大。 （ ）
4、反相输入比例运算器中，当Rf=R1，它就成了跟随器。 （ ）
5、同相输入比例运算器中，当Rf=∞，R1=0，它就成了跟随器。（ ）
6、调谐放大器必须同时满足相位平衡条件和振幅平衡条件才能产生自激振荡。 （ ）
7、LC并联电路的Q值越小，则选频性能越好。 （ ）
8、振荡器一般可分为正反馈振荡器和负反馈振荡器。 （ ）
9、乙类推论功率放大器的输出波形有在交越失真。 （ ）
10、在甲类功率放大电路中，当输入信号为零时，输出功率为零，管耗为零，电源提供的功率最小。 （ ）
11、理想电流源提供的电流与所接负载无关，其两端的电压与负载有关。 （ ）
12、一只“10V 10W”的灯泡接在5V电压的电路上，通过灯泡的实际电流为2A。 （ ）
13、线性与非线性电路都可以用叠加定理的方法来分析和计算。（ ）
14、我们可以用叠加定理来求电路中的电压、电流和功率。（ ）
15、基尔霍夫定律既适用于线性电路，也适用于非线性电路。（ ）
16、两种电源模型的等效变换对内外电路都等效。 （ ）
17、恒压源和恒流源之间也能等效变换。 （ ）
18、任一瞬间从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。 （ ）

第Ⅱ卷 （共184分）
一、选择题。（4＇×20）
1
2
3
4
5
6
7
8
9
10

11
12
13
14
15
16
17
18
19
20

二、判断题。（2＇×18）
1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18

三、填空题。（2＇×30）
1、若测得某三极管1、2、3脚对地电压分别为-10V、-10.2V、-14V，则该管为_____________型三极管，1脚是_____________极，2脚是_____________，3脚是_____________极。
2、一个电压串联负反馈放大器，无反馈时的电压放大倍数为100，加入反馈以后的电压放大倍数为10，则反馈系数为 。
3、某一甲类功放电路，其最大输出功率为4W，则电源提供的功率PG= W。
4、理想集成运放的开环差模电压放大倍数为 ，共模抑制比为 。
5、乙类推挽功率放大器的___________较高，在理想情况下可达___________。
6、如图3-1所示电路，VC= V，R= Ω。
7、如图3-2所示电路，S闭合时VA= V，S断开时VA= V。

8、如图3-3所示电路，电压U= V。
9、如图3-4，VA= V。

10、如图3-5，将其等效成一电压源，电动势E= V，内阻Ro= Ω。

11、某一线性网络，其二端开路时测得这二端的电压为10V，这二端短路时，通过短路线上电流为2A，则将该网络等效成一电压源时，其电动势为 V，内阻为 Ω；若该二端网络接上一只5Ω电阻时，电阻中通过的电流为 A。
12、如图3-6，已知UAB=5V，则I1= A，I2= A，I3= A。
13、如图3-7，电流I= A。

14、已知Ig=100μA，Rg=1kΩ的表头，改装成一只量程为20V的电压表，需串联一只 Ω的电阻；如改装成一只量程为2A的电流表，需并联一只 Ω的电阻。
15、一段长1000m,截面积为1㎜²的导线，在120℃时的阻值为
Ω。（已知20℃时ρ=0.017Ω·㎜²/m，α=4.0×10ˉ³1/℃）
16、如图3-8，Rab= Ω，Rcd= Ω。

四、问答题。（23＇）
1、直接耦合放大器的两个特殊问题是什么？解决这两个问题的方法分别是什么？（4＇）

2、试用自激振荡的两个平衡条件来判断下列各电路是否能产生自激振荡，并说明原因。（8＇）

3、集成运算放大器的理想特性是什么？（5＇）

4、低频功率放大器以三极管的静态工作点位置分类有哪些？各自特点是什么？（6＇）

五、分析计算题。（101＇）
1、计算如图所示，电感三点式正弦波振荡器的振荡频率fo，已知：M=3Mh，L1=1mH，L2=1mH，C=2200pF。（5分）

2、某收音机的功放电路为甲乙类推挽功放电路，已知Vcc为6V，负载电路电阻为8Ω，输出变压器匝数比n=2.5，求最大输出功率、直流电源提供的功率和管耗。（6分）

3．如图所示的二级同相比例运放电路， RF=6kΩ，R1=3kΩ。求：（1）第一级、第二级各属于什么运放电路？
（2）如果Ui=3V，则Uo1=? Uo2=?
（3）R2应为多大？（10分）

4、如图5-1所示电路，E1=8V，E2=6V，R1=R2=R3=2Ω，求I3。（12＇）

5、如图5-2所示电路，E1=20V，E2=E3=10V，E4=15V，R1=R5=10Ω，R2=R3=R4=5Ω，R6=2.5Ω，求：UAB。（15＇）

6、如图5-3所示电路，已知E=5V，IS=5A，R1=R2=2Ω，R3=5Ω，R4=3Ω，求：I1、I2、I3、I4。（16＇）

7、如图5-4所示电路，已知US=10V，IS=2A，R1=4Ω，R2=12Ω，R3=6Ω，R4=8Ω，求各支路电流。（15＇）

图5-4
8．单级放大电路如图5-1所示，已知RB1=120KΩ，RB2=40KΩ，RC1=0.1KΩ，RC2=3.9KΩ，RE=2KΩ，三极管的β=80，信号源的内阻RS=1KΩ，负载电阻RL=3.9KΩ，VG=12V，VBE忽略不计。试求：（20分）
（1）画出直流通路和交流通路；
（2）计算静态工作点；
（3）求电路的输入电阻和输出电阻；
（4）如ES为200mV，则输出电压VO有多大？
（5）若C3开路，对静态工作点、电压放大倍数、
输入电阻、输出电阻有何影响？（答增大、减小或不变）
图5-5
