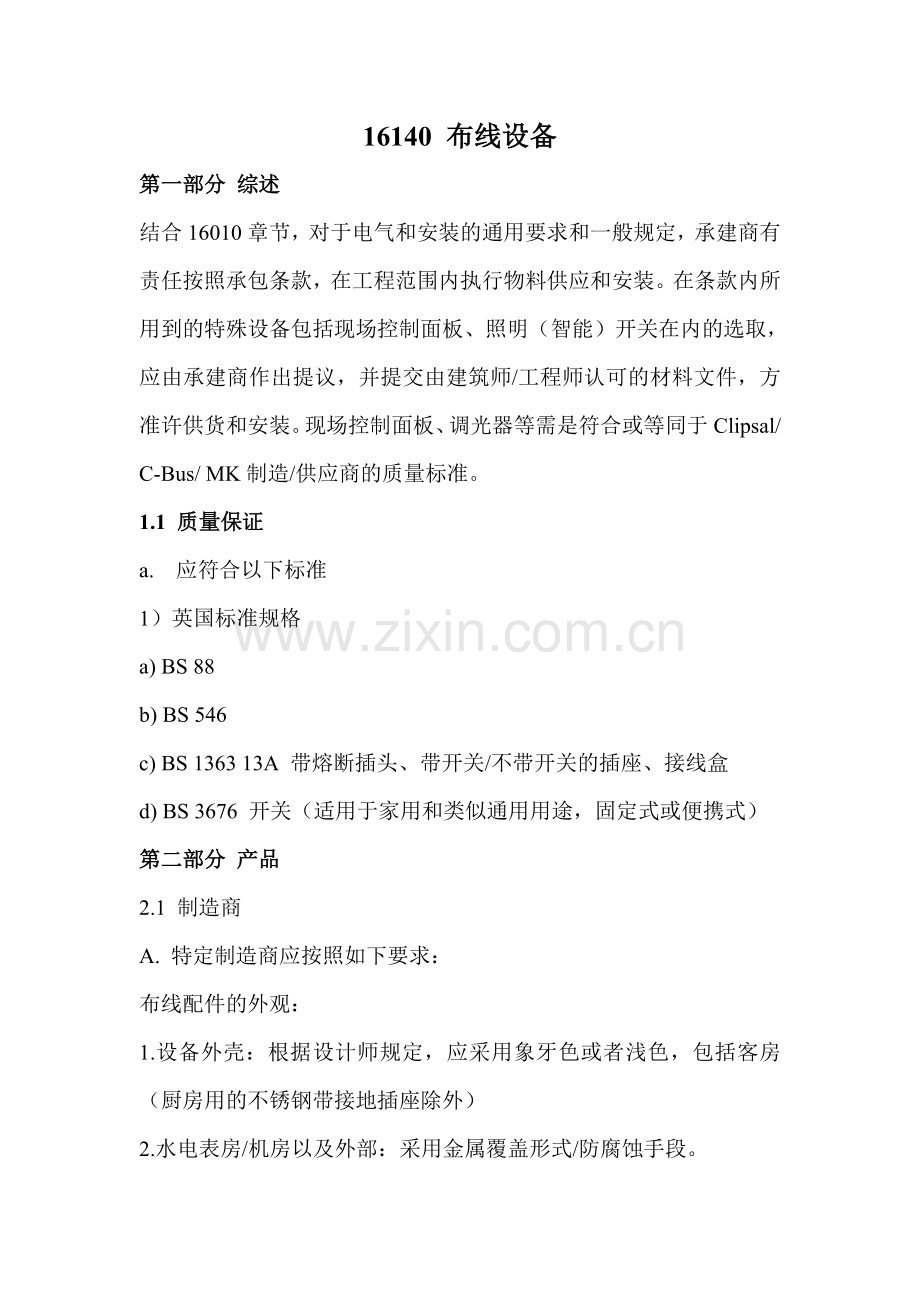

16140 布线设备
第一部分 综述
结合16010章节，对于电气和安装的通用要求和一般规定，承建商有责任按照承包条款，在工程范围内执行物料供应和安装。在条款内所用到的特殊设备包括现场控制面板、照明（智能）开关在内的选取，应由承建商作出提议，并提交由建筑师/工程师认可的材料文件，方准许供货和安装。现场控制面板、调光器等需是符合或等同于Clipsal/ C-Bus/ MK制造/供应商的质量标准。
1.1 质量保证
a. 应符合以下标准
1）英国标准规格
a) BS 88
b) BS 546
c) BS 1363 13A 带熔断插头、带开关/不带开关的插座、接线盒
d) BS 3676 开关（适用于家用和类似通用用途，固定式或便携式）
第二部分 产品
2.1 制造商
A. 特定制造商应按照如下要求：
布线配件的外观：
1.设备外壳：根据设计师规定，应采用象牙色或者浅色，包括客房（厨房用的不锈钢带接地插座除外）
2.水电表房/机房以及外部：采用金属覆盖形式/防腐蚀手段。

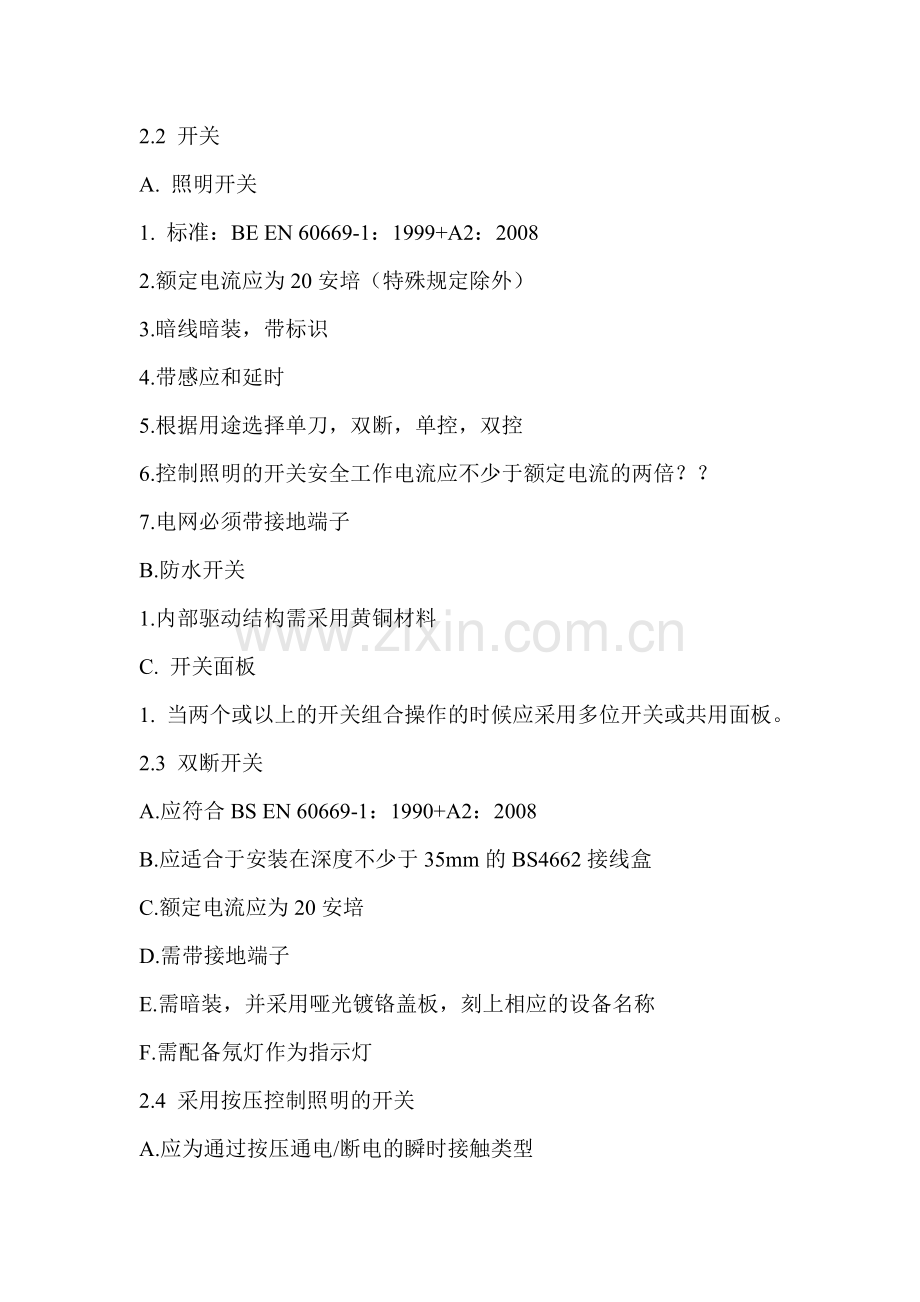

2.2 开关
A. 照明开关
1. 标准：BE EN 60669-1：1999+A2：2008
2.额定电流应为20安培（特殊规定除外）
3.暗线暗装，带标识
4.带感应和延时
5.根据用途选择单刀，双断，单控，双控
6.控制照明的开关安全工作电流应不少于额定电流的两倍？？
7.电网必须带接地端子
B.防水开关
1.内部驱动结构需采用黄铜材料
C. 开关面板
1. 当两个或以上的开关组合操作的时候应采用多位开关或共用面板。
2.3 双断开关
A.应符合BS EN 60669-1：1990+A2：2008
B.应适合于安装在深度不少于35mm的BS4662接线盒
C.额定电流应为20安培
D.需带接地端子
E.需暗装，并采用哑光镀铬盖板，刻上相应的设备名称
F.需配备氖灯作为指示灯
2.4 采用按压控制照明的开关
A.应为通过按压通电/断电的瞬时接触类型
B.多控按钮
1.在同一位置出现两个或多个按钮控制时，必须处于同一集合，并分别标明每个按钮的功能。
2.5插座
A家用插座
1.应符合BS 1363(1984年)、
2.需含三只方脚（2极+地线），带保护门，带联合开关和指示灯，额定13A 230V
B.13A 双位插座
1.应符合BS 1363：（1984年）
2. 需为双位的三只方脚（2极+地线），带保护门，带独立开关和指示灯，额定13A230V
C.15A插座
1.应符合BS 546(1950年)
2.需为三只圆脚（2极+地线），带保护门，额定15A 230V
D.接地保护插座
1.13A插座：符合BS 1363，3只方脚，不带开关
2.15A插座：符合BS 546，3只圆脚，不带开关
3.配备防风雨插头
4.13A方脚插头：带熔断功能的13A保险管
5.15A三圆插头：不需带保险管
6.插座和插头
a. 最少达到IP44防护等级
b.housing parts: 黄铜或压铸成型的灰色搪瓷合金？？
c. 插头：
1）电线夹具应带橡胶耐磨环？？
2）插头脚应有橡胶垫片以防热胀冷缩
d.插座不用时应旋紧螺丝？？
E.插座的外观
1.应急开关的外壳刻上易于辨识的文字清楚说明用途
F.暗装32A三相插座和中性线开关？？
1. 应符合BS 5419(1977年)
2. 应适用于安装在BS5733：1979标准接盒
3.额定工作440V，在400V电动机额定载荷最高可达12千瓦。三相，应具有AC-22的使用类别切换混合阻性和感性负载为32安培的连续工作。？？？
4.应与接地端子相接
5.暗装，并标明相应设备的名字
6.需带氖灯指示灯
2.6 断路器开关及熔断开关（负载断路型）
A.综述
1.金属包覆，正面操作把手，与机柜联动，以防止在“ON”位置打开开关。？？
2.开关需标明ON/FFF字样，并有锁定OFF位置的方法
3.防护等级应达到户外IP65，室内IP54
4.负荷开关，和开关熔断器连同机壳应通过完整的“电弧测试”系统，此测试应基于国际低压电器联盟（LOVAG）认可的防护等级
以及“电弧测试”知名实验室进行的类型式测试。
5.机壳外部应有可靠的位置指示，一旦触点粘连，正面操作把手应偏离ON位置不少于45°？？？
B.熔断开关及开关熔断器
1.应符合BS 5419(IEC 408)
2.保险丝：BS 88螺栓型，Q1级，额定所示适用于400V交流电
3.熔断开关载体：可抽拉型？？
4.熔断开关需有短路测试授权协会认证50KA
5.防护等级：户外IP65，室内潮湿空间IP54
C.中断用开关或隔离器
1.和熔断开关同样设计，实心铜线代替保险丝？？
2.单极和中性极，或者三极和中性极
3.额定熔融短路电流为50kA有效值
4. 防护等级：户外IP65，室内潮湿空间IP54
2.7 手动的、模块化的调光控制器
A. 说明：出厂预设提供手动调光控制1-4个通道？？，集成控制模块与调光器一起安装在同一个2-3位的底盒里面，共用一个面框。
B.模块调光性能：根据照明器具的适用类型
1.荧光灯调光器，230V以上电路：能流畅地调节-100%范围的亮度。
2.单位额定功率：最低1900W，每个调光通路最低额定600W
3.面框风格和表面处理：协调照明系统在供电设备的风格，或按设计师安排
2.8 专业控制的照明开关
任意地方的指定了专业照明控制，如酒店客房和所有舞台前端，提供特殊类型的灯光控制开关/按钮开关，并在图纸上以及其它章节上标明。
第三部分 安装执行
3.1 出线盒的安装
A.线盒的位置
1.确定所安装的准确位置，并且在工程师的许可下才可以安装
2.定位时要考虑架空管道，风管的不同排列，面漆的厚度，窗户，镶板等建筑和设施
3.制备食物的区域需埋线需暗装，以便所有接线设备安装与墙面齐平
B 安装高度
以接线设备，支架灯 ，时计，及其它插座的为中心线的标准安装高度如下：
1.便捷插座，电话插，无线话筒和天线插：230mm
2.墙壁开关：1220mm
3.服务区与办公区的插座：1220mm
4.时计插座：2290mm
5.装饰壁挂支架：1830mm
6.音量控制：1370mm
7.手动调光旋钮和遥控调光控制器：1220毫米
8.壁挂式电话：1370mm
9.火灾警报按钮：1220mm
10. 客房浴室荧光灯照明灯具应安装在墙上顶部或镜子和天花板之间。最少安装两盏灯
C.固定
1.确保固定好插座底盒
2.用机丝固定插座底盒到永固件或铅锚固件
3.2 安装开关
A.靠近门的照明开关
1.安装于门侧的击墙面
3.3 枢纽站，分线口和端子盒
A. 综述
1.固定枢纽站，分线口和端子盒，以便从中拉出电线和电缆，添置后续设备
2.分布在不显眼但易于寻找的位置
B.分线盒
1.最大间距不超过10米，限制通路弯曲部分数量不超过2个90°

本章完结
